XT60H savienotāji – 5 pāru komplekts ar apzeltītiem kontaktiem un 0.5 mΩ pretestību lielas strāvas lietojumiem
Vāji savienojumi nozīmē liekus zaudējumus: jaudas zudumus, pārkaršanu un apdegušus kontaktus. Ja strādājat ar LiPo, LiFePO₄ vai Li-Ion akumulatoriem, kur strāva sasniedz 30–60A, jums ir nepieciešami XT60H savienotāji, kas nepieviļ. Šis 5 pāru komplekts (vīrišķais + sievišķais) nodrošina apzeltītus vara kontaktus, zemu iekšējo pretestību (tikai 0.5 mΩ) un izturīgu PA neilona korpusu, kas saglabā stabilitāti līdz pat 120°C temperatūrā. Ideāli piemēroti droniem, elektroskūteriem, elektrovelosipēdiem vai RC projektiem, kur uzticamība ir prioritāte.
Piezīme: XT60H spraudņi ir mehāniski un elektriski saderīgi ar standarta XT60 savienotājiem — tos var lietot kopā bez jebkādām izmaiņām.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Apzeltīti vara kontakti — kontakta pretestība tikai 0.5 mΩ, nav oksidācijas riska, atšķirībā no klasiskajiem alvotiem XT60 variantiem.
- 60A nepārtrauktā strāva (MC) — lieliski piemēroti elektroskūteru un elektrovelosipēdu akumulatoru sistēmām bez savienotāja pārkaršanas.
- Aizsardzība pret nepareizu polaritāti — asimetriskā forma padara neiespējamu nepareizu pievienošanu, novēršot īssavienojuma vai BMS bojājumu risku.
- 1000 pievienošanas/atvienošanas cikli — 3 kg fiksācijas spēks nodrošina stingru kontaktu pat pēc simtiem reižu lietošanas.
- Stabili temperatūrā no -20°C līdz +120°C — PA neilona korpuss nedeformējas pat ekstremālos ziemas apstākļos vai karstu dzinēju tuvumā.

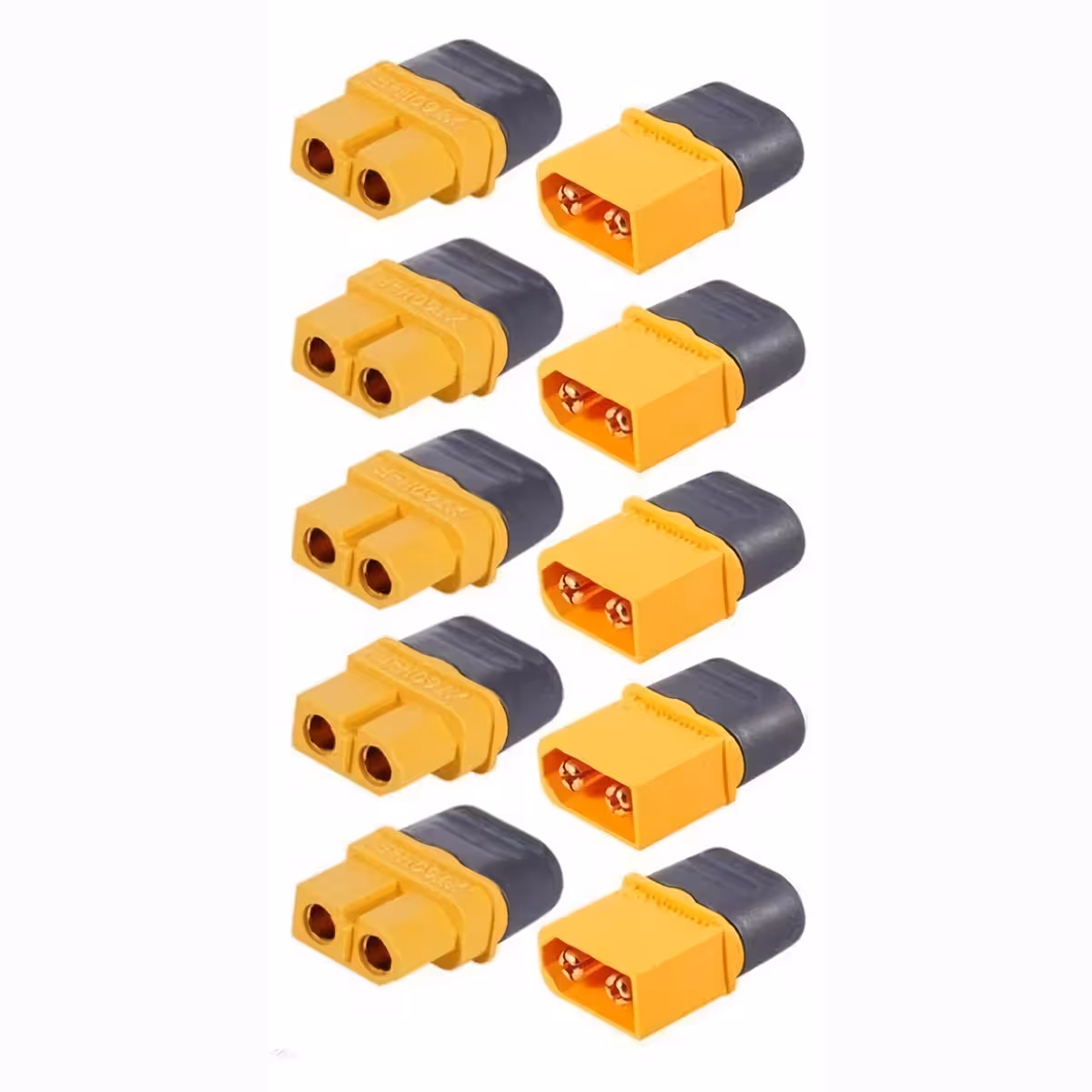

- 5 pilni pāri komplektā — pietiekami vairākiem projektiem vienlaikus vai rezerves daļām.
Detaļas un veiktspēja

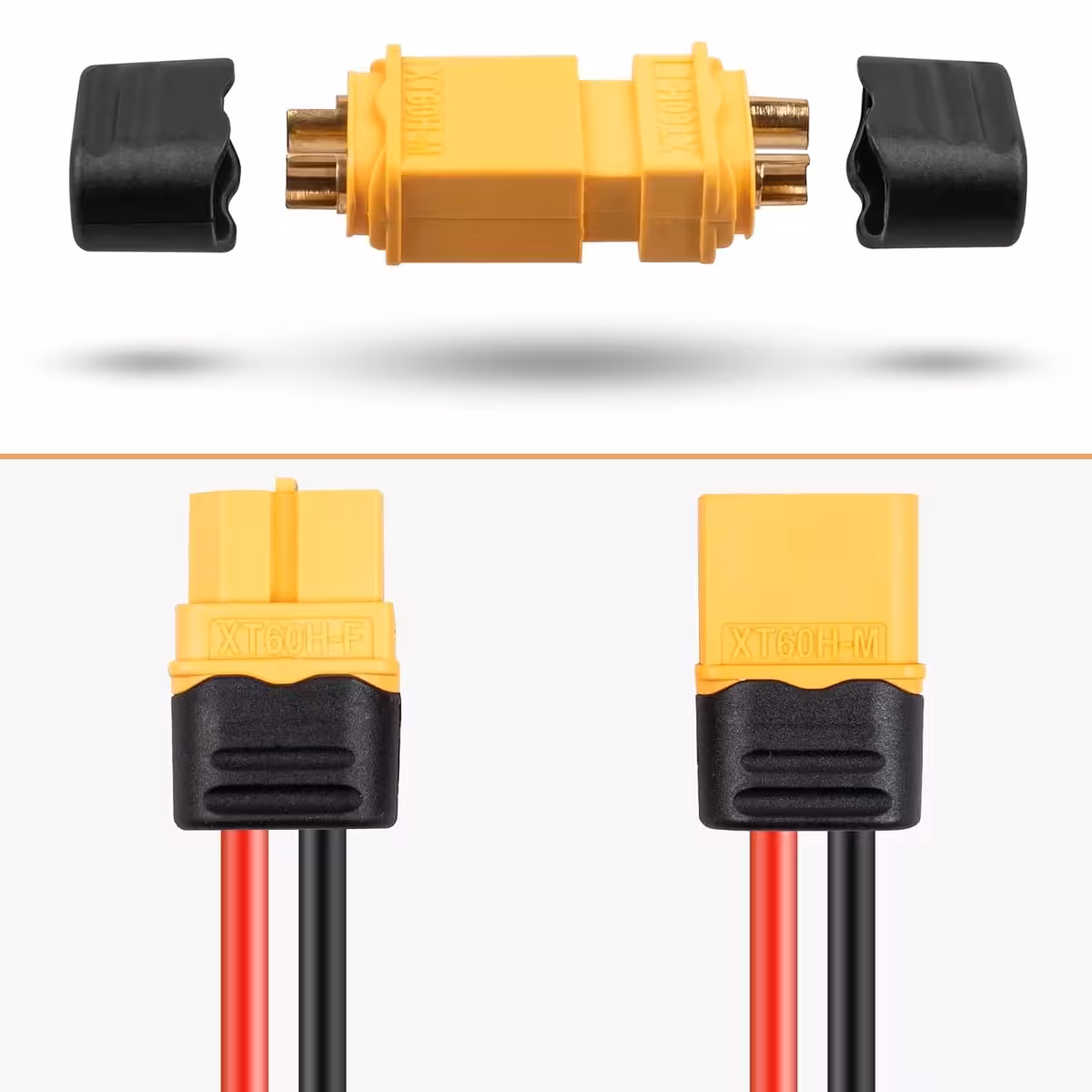

Apzeltīto vara atsperu kontaktu sistēma nodrošina stingru 3 kg fiksāciju — savienojums nejauši neatvienosies pat intensīvas vibrācijas apstākļos, piemēram, uz elektroskūtera vai agresīvi lidojoša drona. 0.5 mΩ iekšējā pretestība nozīmē, ka pie 60A jaudas zudums savienotājā ir mazāks par 2W, kas ir praktiski niecīgi salīdzinājumā ar lētiem analogiem, kuru pretestība sasniedz 5–10 mΩ. Ieteicamais 12AWG vads ir precīzi pielāgots maksimālajai strāvai, un 7.72 g svars padara tos piemērotus arī lietojumiem, kur svarīgs katrs grams.

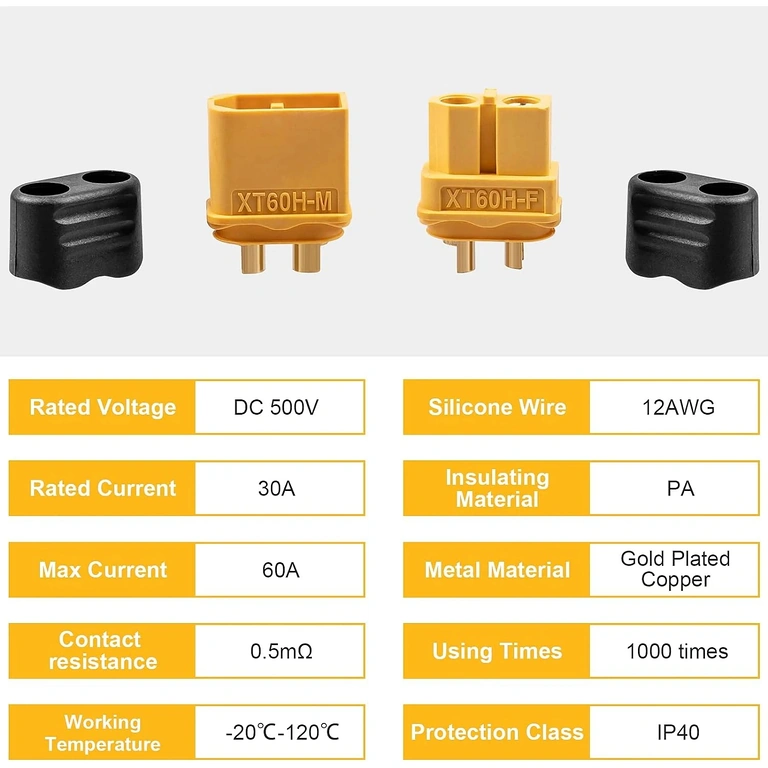

| Parametrs | Vērtība / Detaļa |
|---|---|

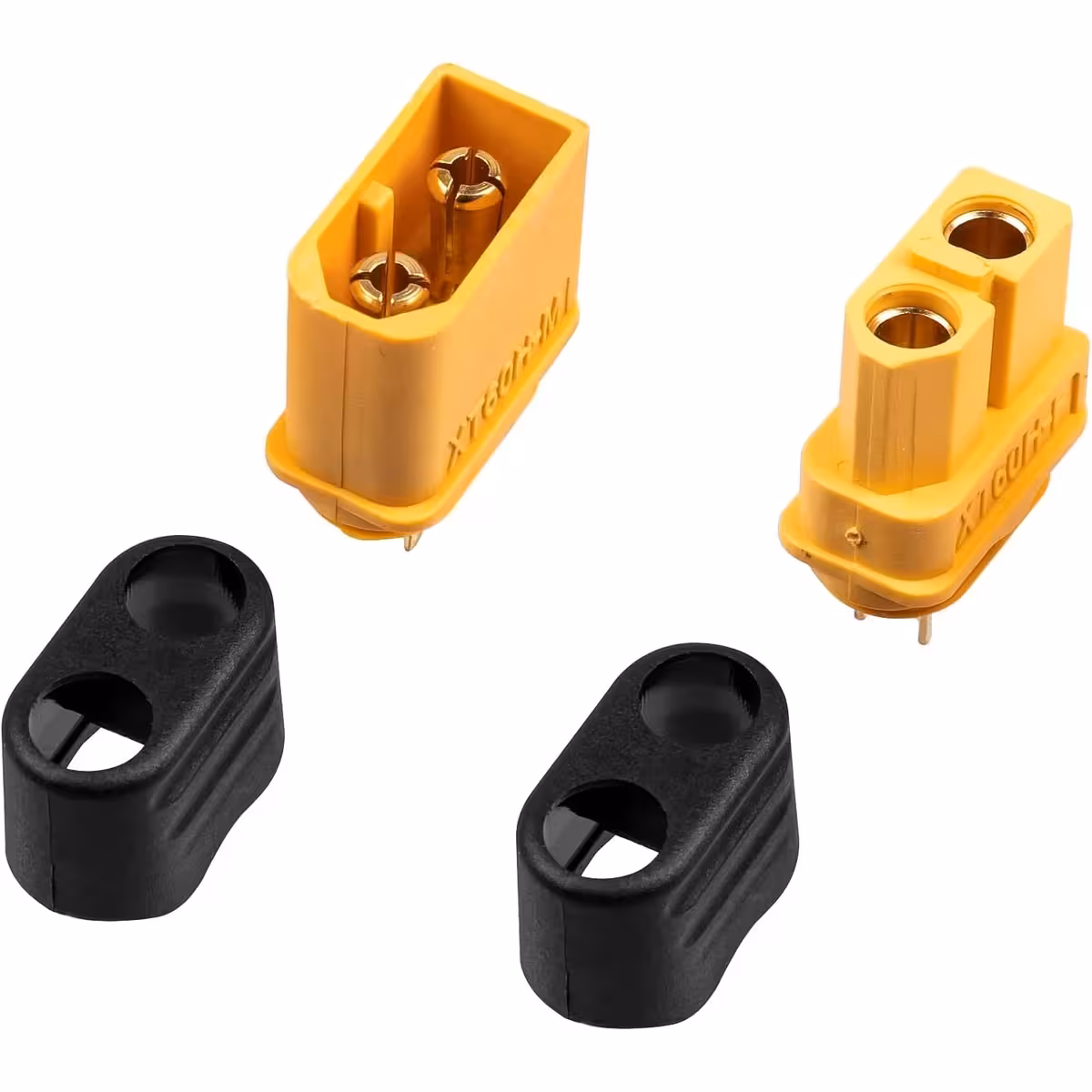

| Savienotāja tips | XT60H vīrišķais + sievišķais |
| Iekšējā kontakta materiāls | Apzeltīts varš |
| Korpusa materiāls | Karstumizturīgs neilons / PA |
| Iekšējā kontakta pretestība | 0.5 mΩ |
| Maksimālā RC strāva | 30A |
| Maksimālā MC strāva (nepārtrauktā) | 60A |
| Darba temperatūra | -20°C ~ +120°C |
| Svars (viens savienotājs) | 7.72 g |
| Fiksācijas spēks | 3 kg / 600s |
| Ieteicamais vads | 12AWG |
| Kalpošanas laiks | Līdz 1000 pievienošanas/atvienošanas cikliem |
| Akumulatoru saderība | LiPo, LiFePO₄, Li-Ion |
| Savienotāja saderība | Standarta XT60 (mehāniski un elektriski) |

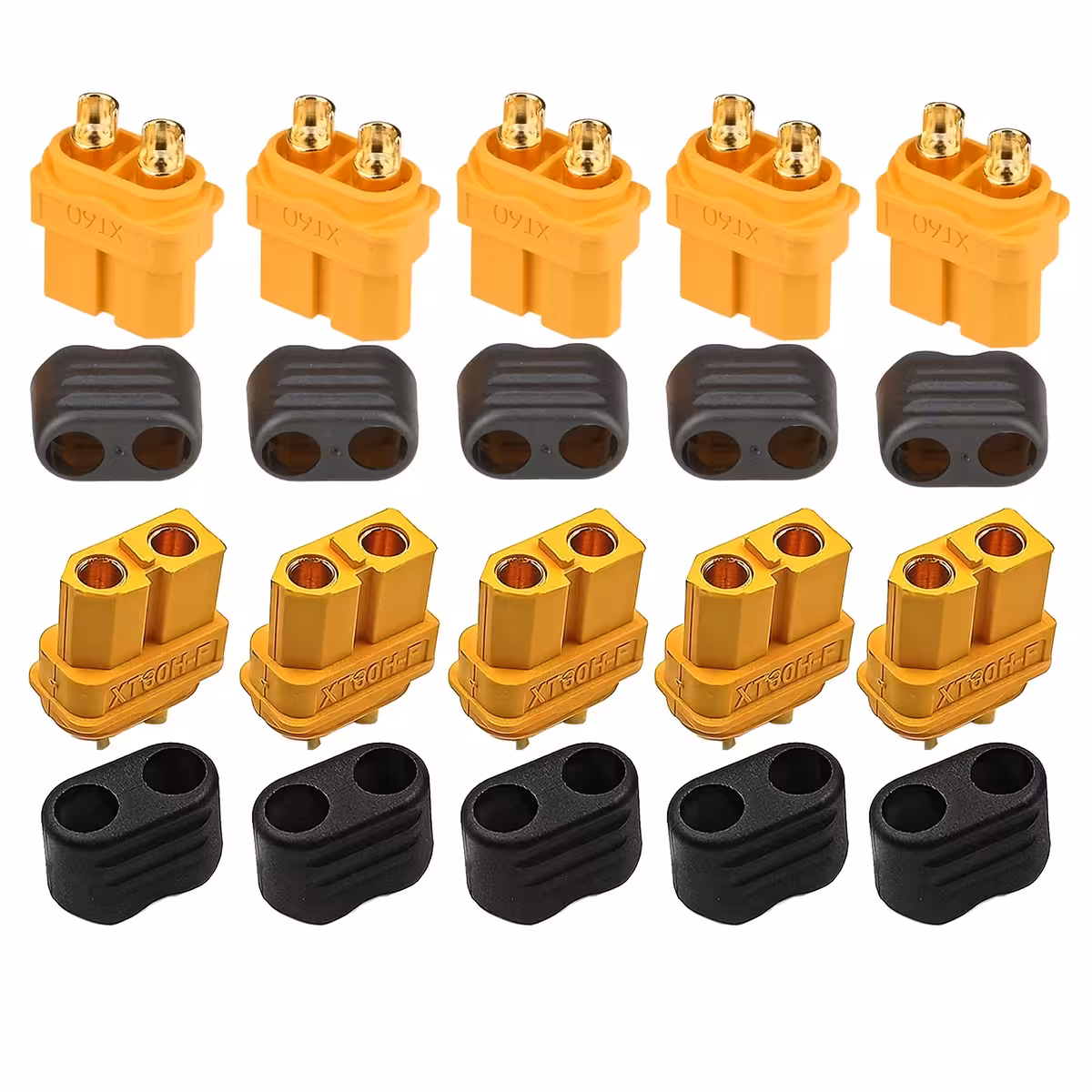

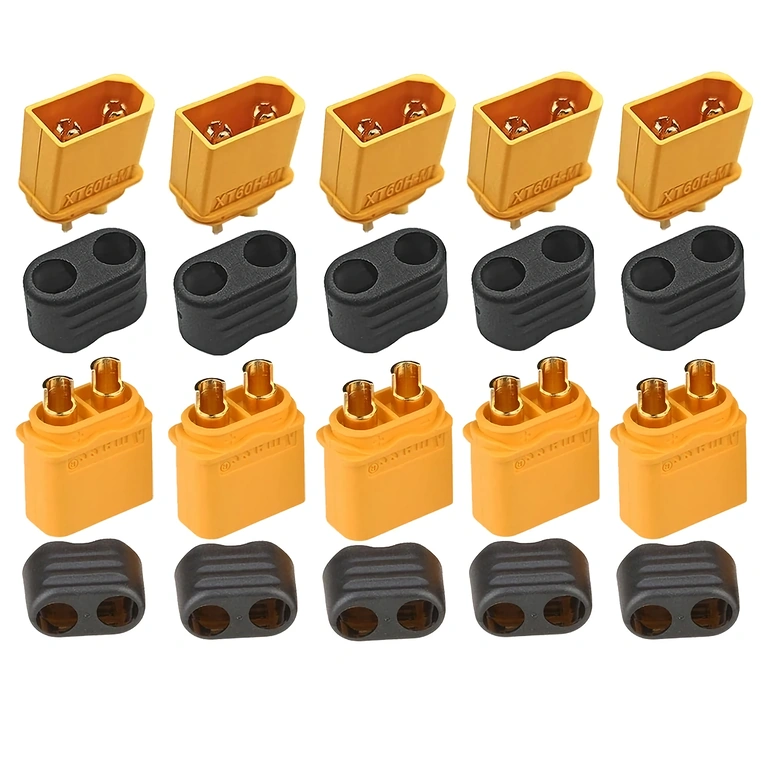

Komplektā ietilpst

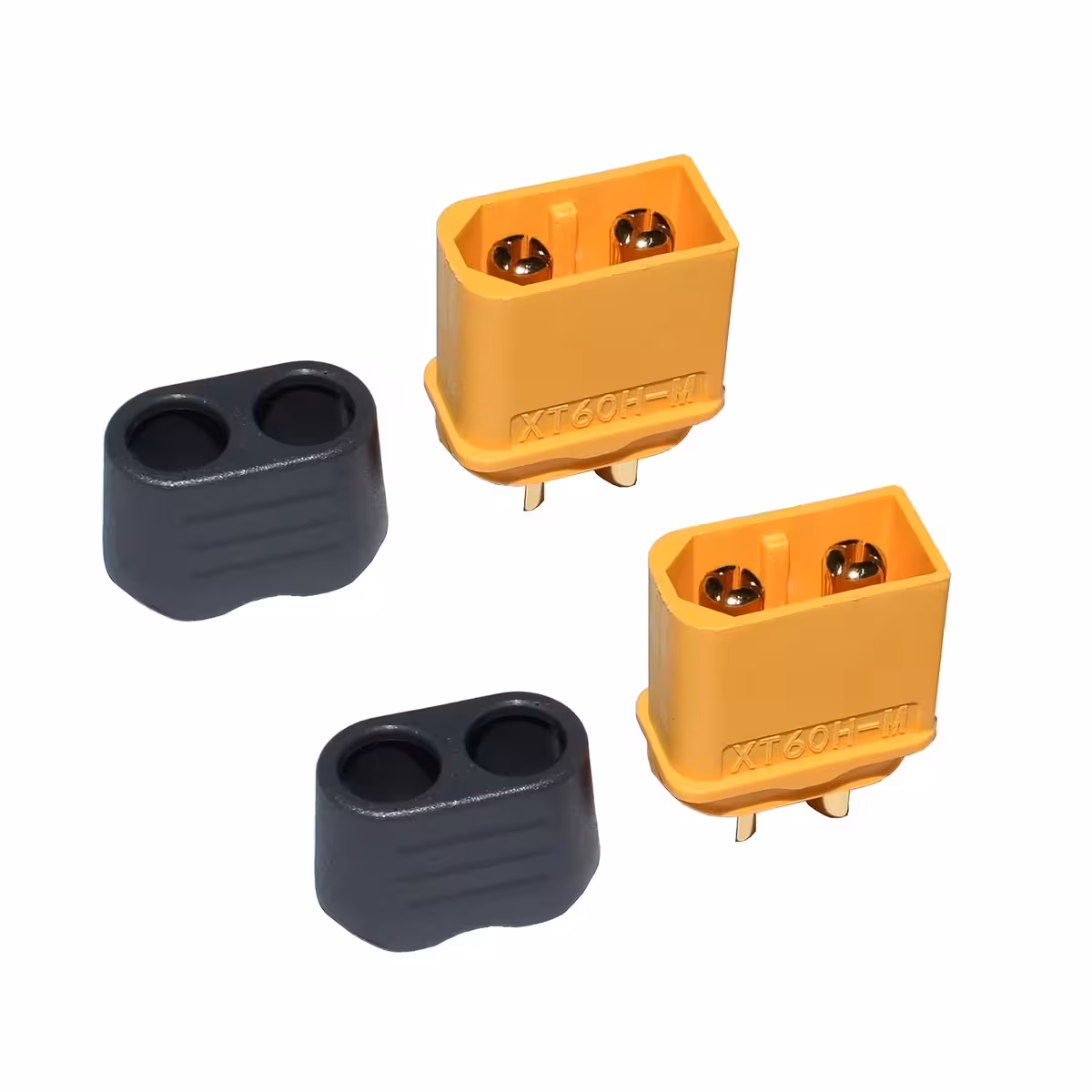

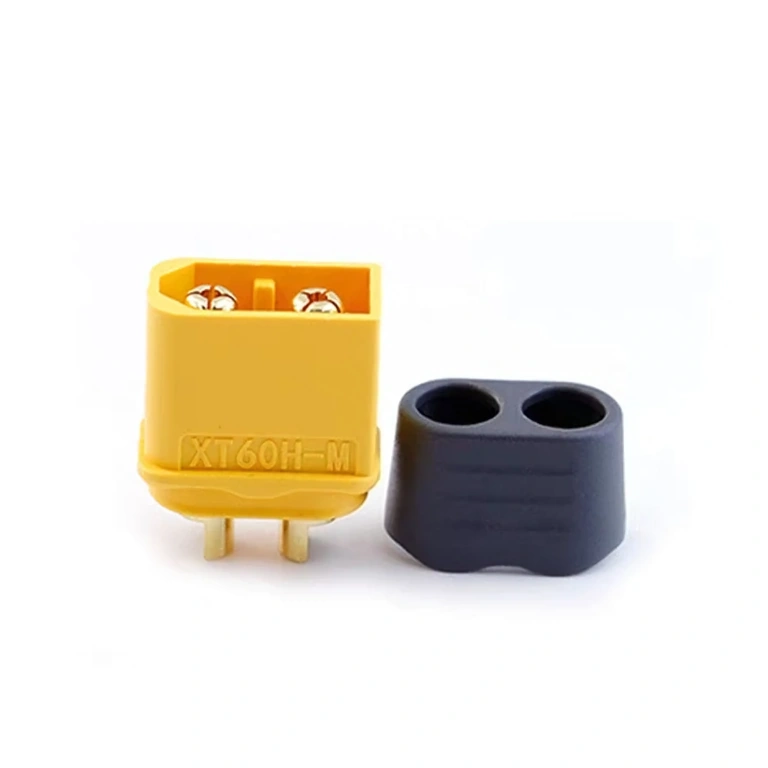

- 5 x XT60H vīrišķais (male) spraudnis
- 5 x XT60H sievišķais (female) spraudnis
Biežāk uzdotie jautājumi
Kāda ir reālā atšķirība starp XT60 un XT60H?
XT60H ir apzeltīti vara kontakti, savukārt klasiskajam XT60 tie ir alvoti. Rezultāts: mazāka iekšējā pretestība, praktiski nekāda oksidācija laika gaitā un augstāka termiskā izturība. Abi savienotāji ir savstarpēji saderīgi — tos var droši kombinēt.
Vai tie darbojas arī ar LiFePO₄ vai Li-Ion akumulatoriem, ne tikai LiPo?
Jā. XT60H savienotājs ir universāls visiem litija akumulatoru tipiem: LiPo, LiFePO₄ un Li-Ion, ieskaitot BMS sistēmas. Saderība ir atkarīga no darba strāvas un sprieguma, nevis no šūnas ķīmiskā sastāva.
Kāda šķērsgriezuma vadu izmantot ar šiem savienotājiem?
Ieteicamais šķērsgriezums ir 12AWG, kas paredzēts 60A nepārtrauktai slodzei. RC lietojumos zem 30A var izmantot arī 14AWG, taču maksimālai termiskajai drošībai iesakām palikt pie 12AWG.
Kā pareizi pielodēt XT60H spraudņus pie vada?
Izmantojiet lodāmuru ar vismaz 60W jaudu un lodalvu ar kušņiem. Ievietojiet atbrīvoto vada galu savienotāja atverē, piepildiet to ar lodalvu un vienmērīgi karsējiet, līdz tā pilnībā iesūcas. Strādājiet ātri — pārkaršana var deformēt neilona korpusu.

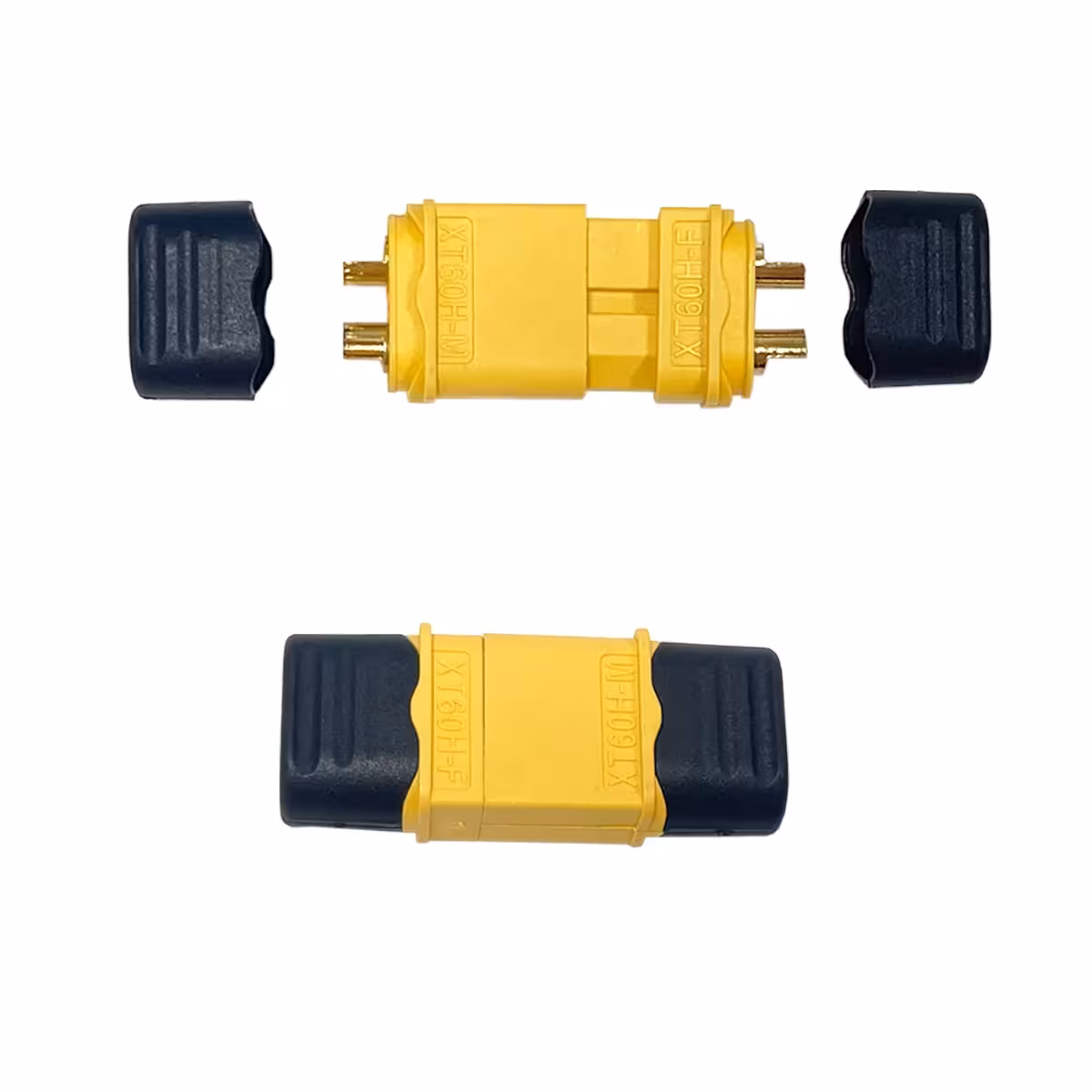

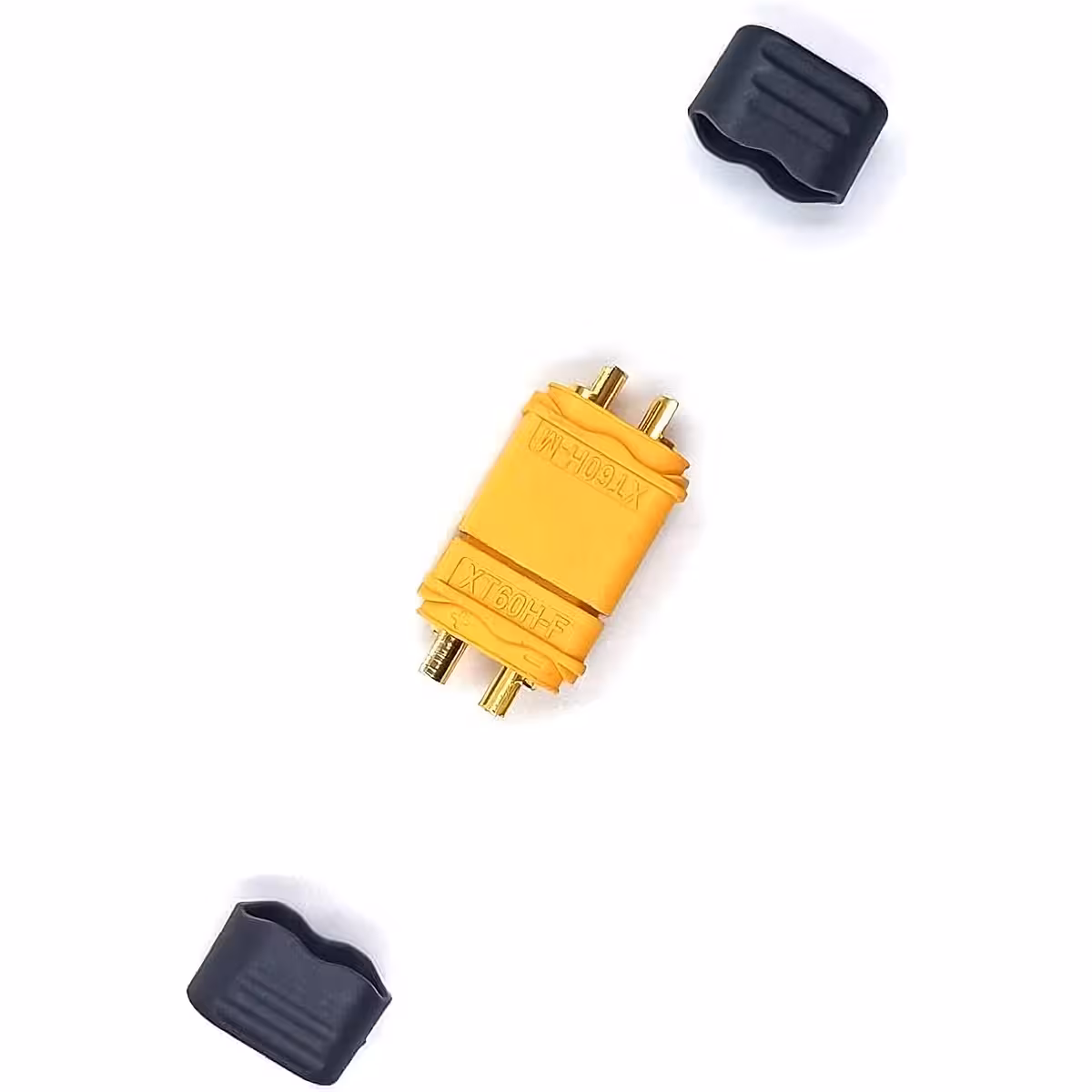

Foto galerija
