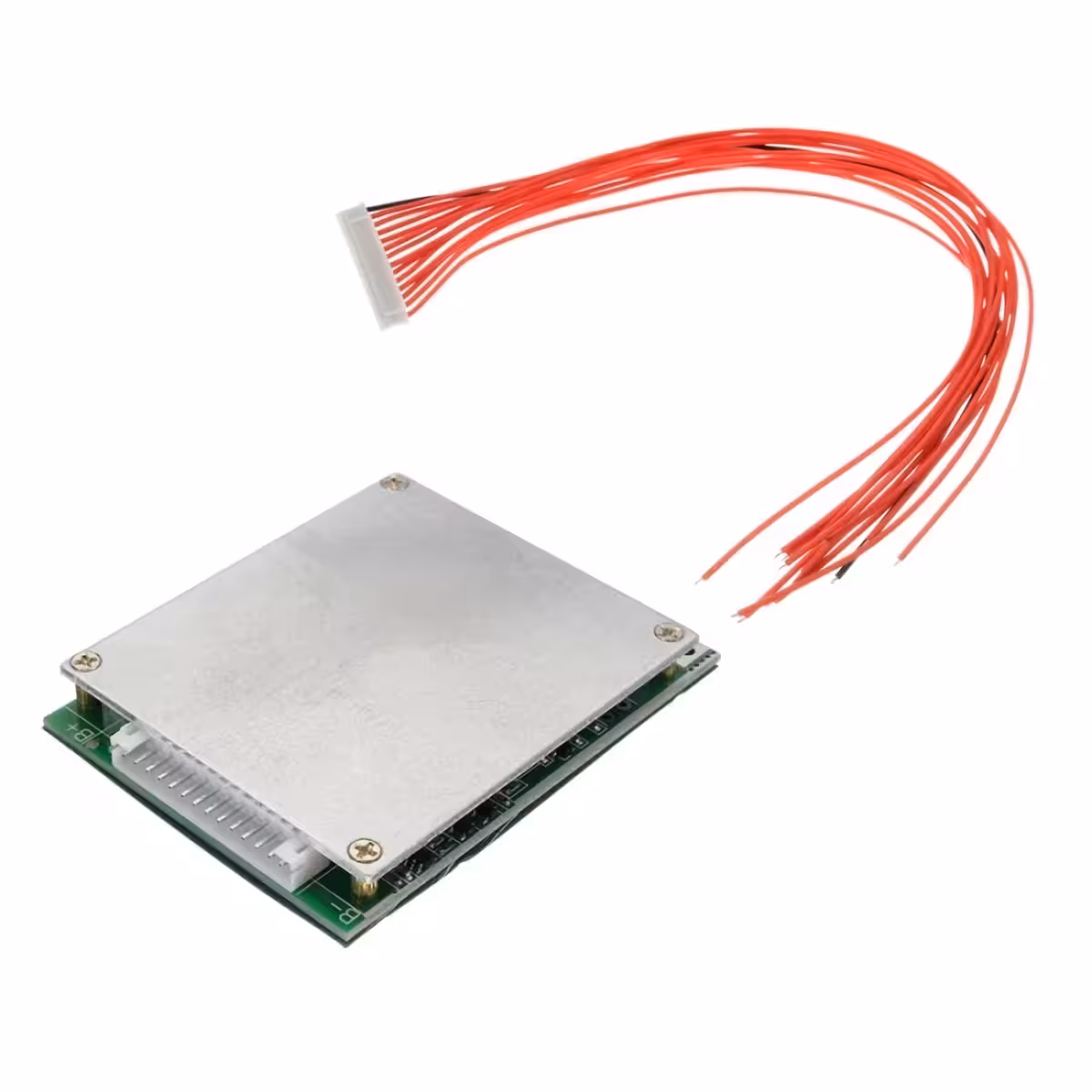

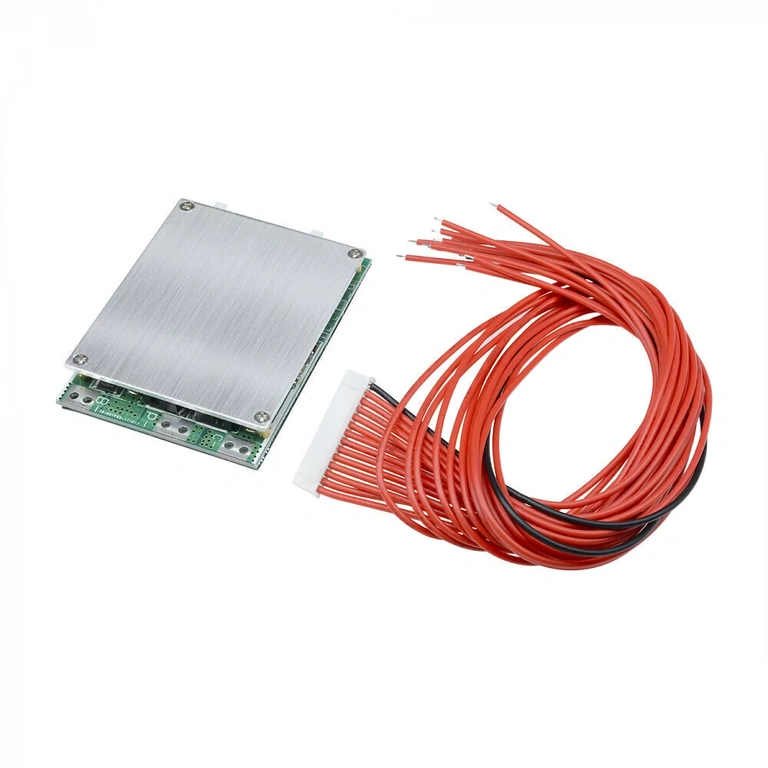

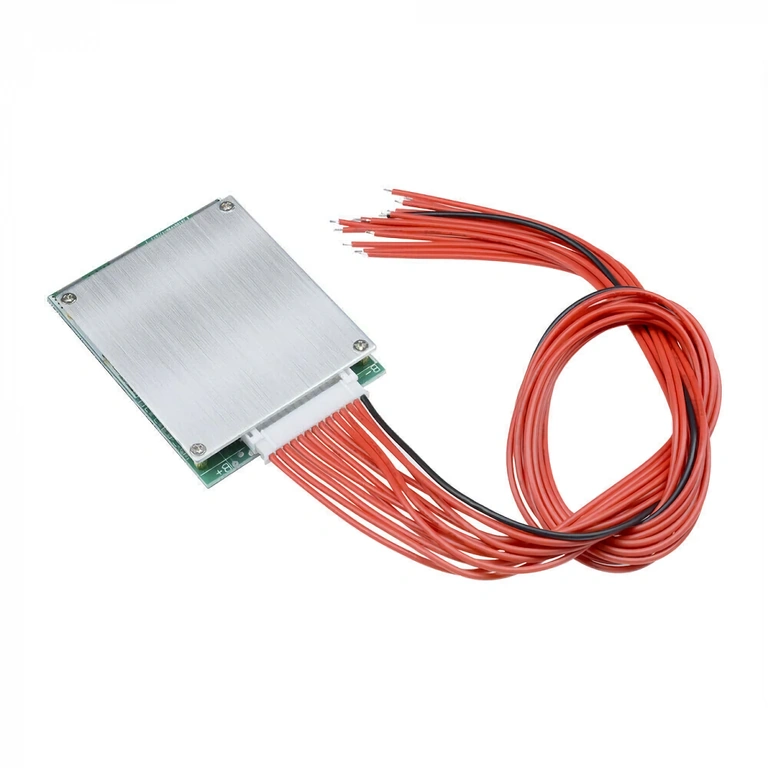

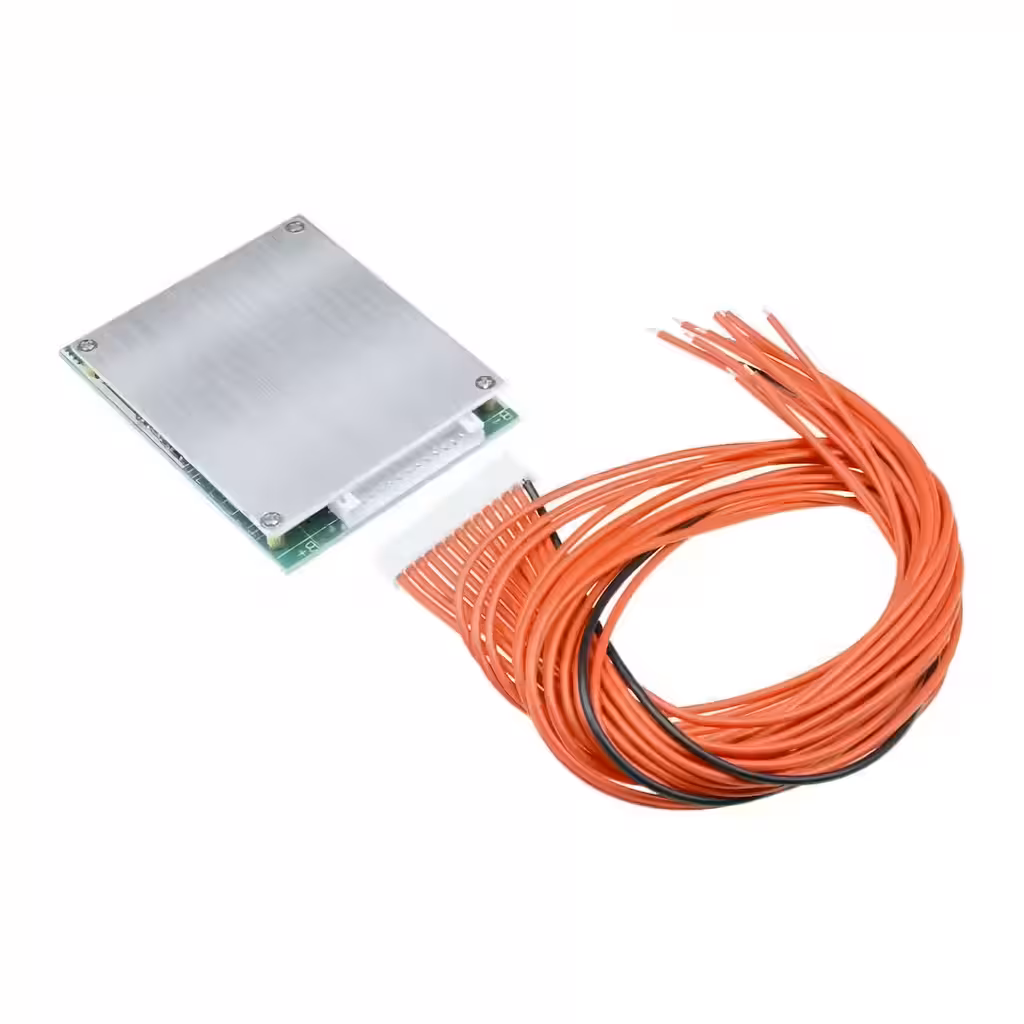

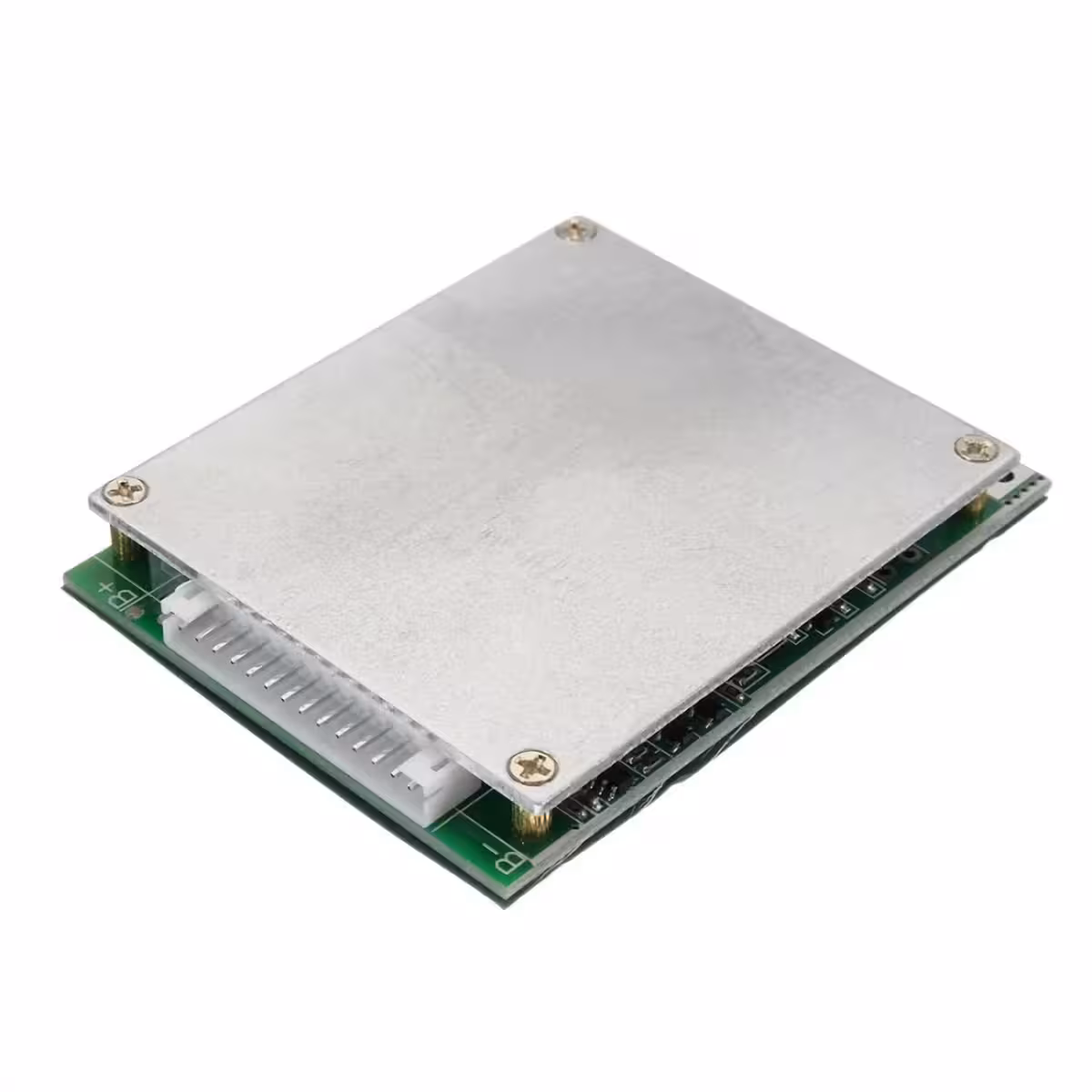

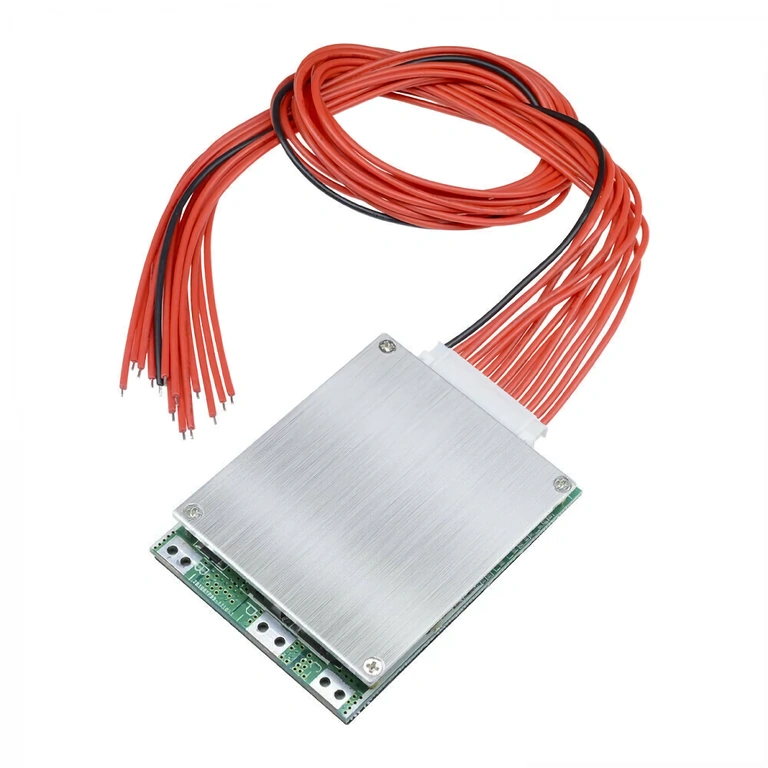

BMS 13S 48V 35A modulis ar aktīvo balansēšanu – pilnvērtīga aizsardzība jūsu Li-Ion akumulatoru komplektam
Vai būvējat 48V akumulatoru bloku un nevēlaties riskēt ar šūnu pārlādi, īssavienojumu vai pārmērīgu izlādi? Kvalitatīvs 13S BMS modulis ne tikai nodrošina drošību, bet arī būtiski pagarina visa akumulatoru komplekta kalpošanas laiku. Tas reāllaikā balansē katru šūnu, iztur 100A īslaicīgus strāvas lēcienus iedarbināšanas brīdī un ir kompakts, tādēļ viegli ievietojams pat ierobežotas vietas korpusos.
Piezīme: Modulis ir paredzēts tikai 13S Li-Ion akumulatoru konfigurācijām. Nelietojiet to ar bojātām šūnām, šūnām ar augstu iekšējo pretestību vai citām sērijveida konfigurācijām.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Aktīvā balansēšana ar 60 mA uz šūnu — automātiski aktivizējas, ja sprieguma starpība starp šūnām pārsniedz 0,1V, novēršot priekšlaicīgu akumulatora nolietošanos.
- 100A maksimālā īslaicīgā strāva — bez problēmām iztur jaudas lēcienus, iedarbinot 1000W motoru, neizraisot nevajadzīgu aizsardzības atslēgšanos.
- 120A pārslodzes aizsardzība — milisekunžu laikā atslēdz slodzi īssavienojuma vai pārslodzes gadījumā, pasargājot sistēmu no bojājumiem.
- 35A nepārtrauktas izlādes strāva — pietiekama 500W–1500W motoriem pie 48V standarta lietošanas režīmā.

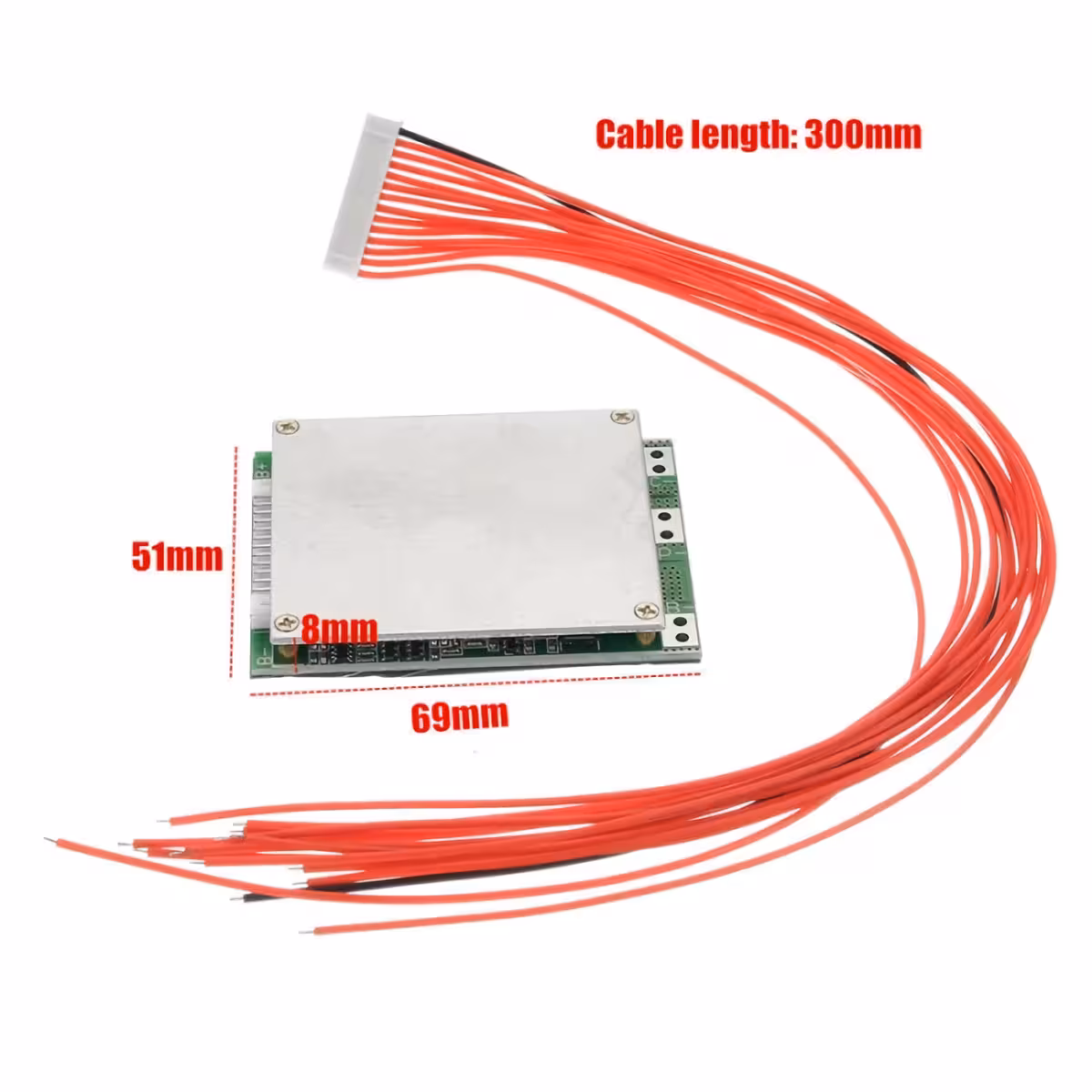

- Kompakts izmērs 69 x 51 x 8 mm — ievietojams gandrīz jebkurā DIY akumulatora korpusā vai elektroskūtera rāmī bez modifikācijām.

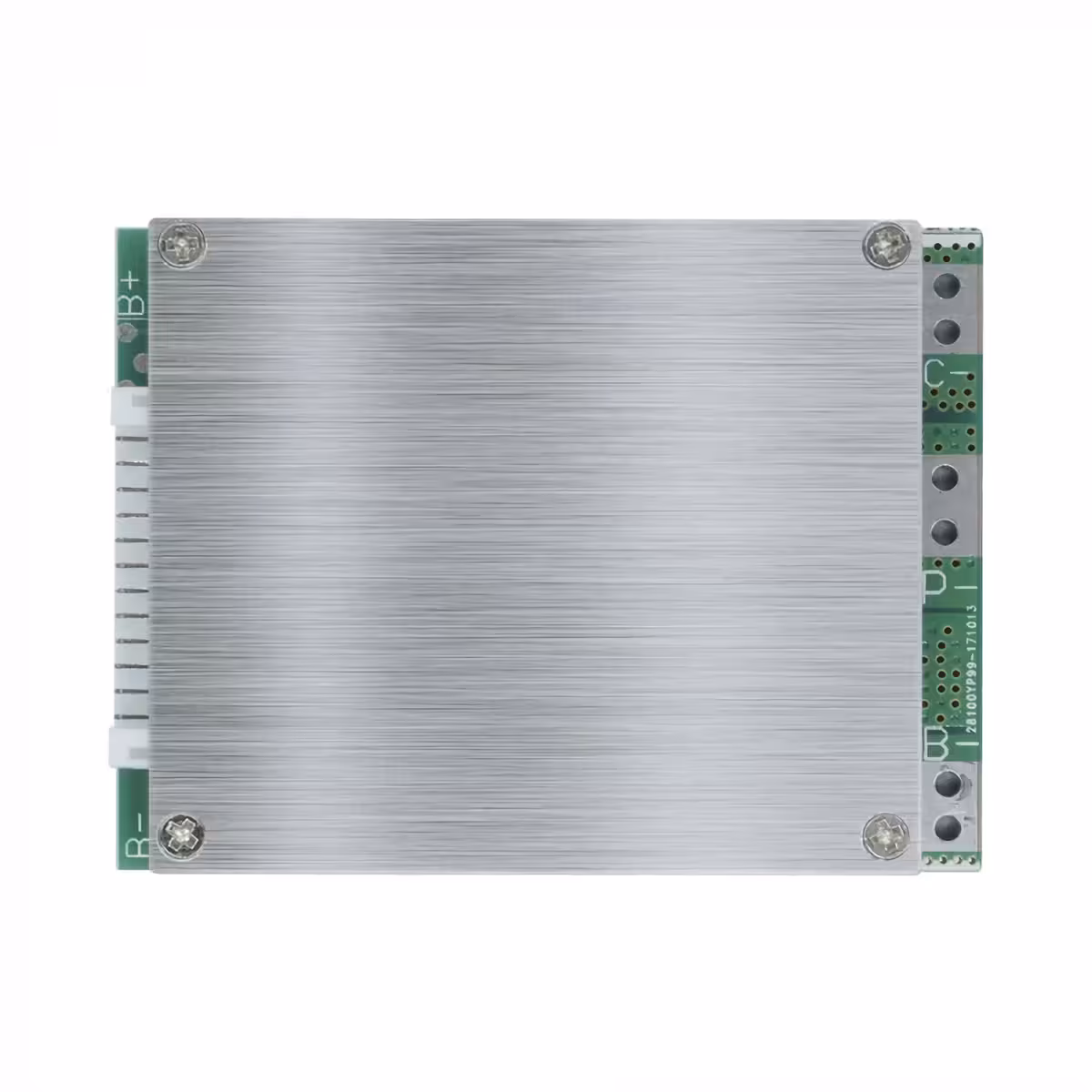

- Atsevišķi C- un P- porti — neatkarīga uzlāde un izlāde, novēršot traucējumus starp lādētāju un slodzi.

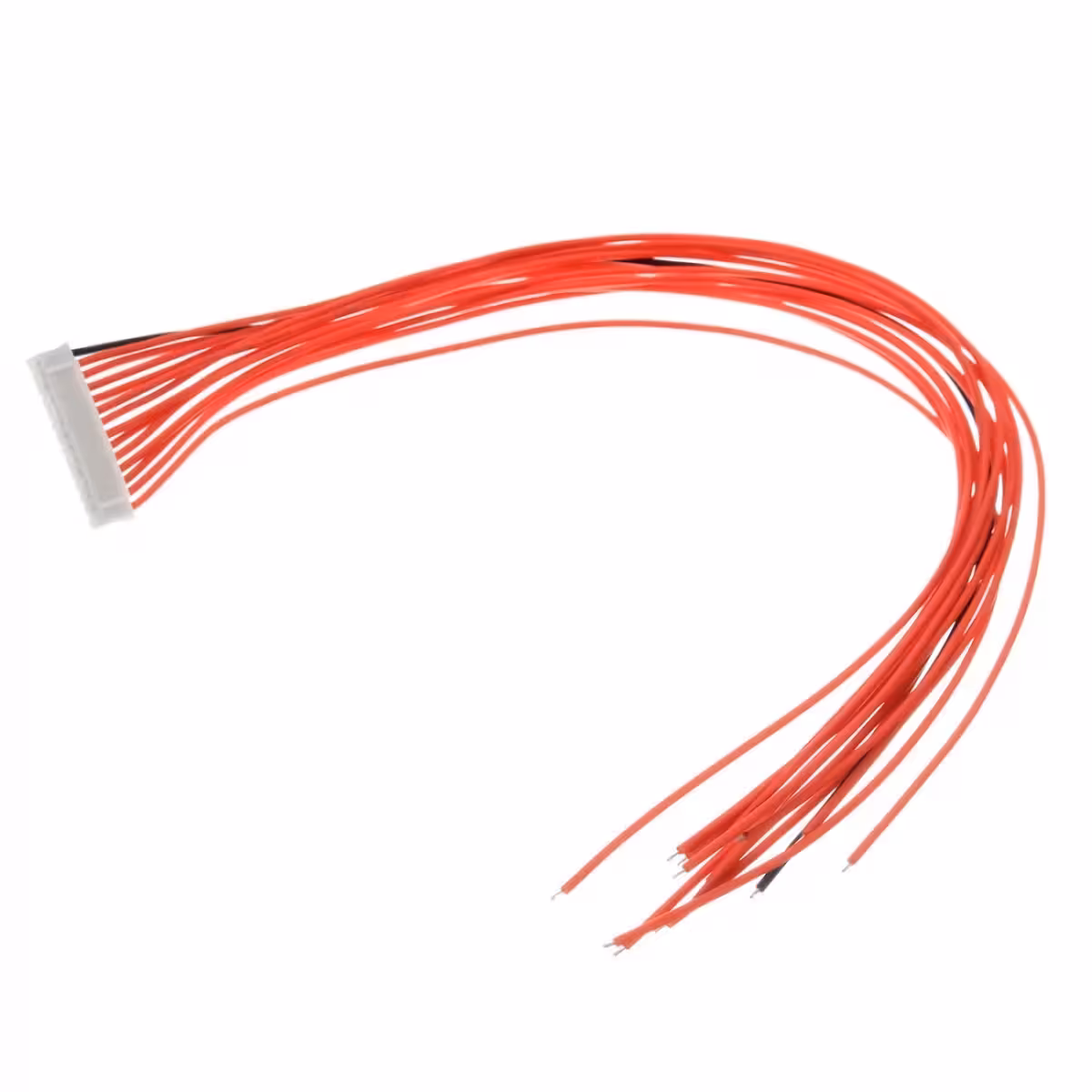

- Komplektā 300 mm vads — ērts garums tiešai uzstādīšanai bez papildu pagarinājumiem.
Tehniskā informācija un veiktspēja
Modulis atbalsta 54,6V DC uzlādes spriegumu (13 šūnas × 4,2V), ar 35A nepārtrauktu izlādes strāvu un 100A īslaicīgiem lēcieniem — tieši tas, kas nepieciešams elektromotoram paātrinājuma brīžos. Uzlādes strāva ir ierobežota līdz 8A, kas ir saderīga ar jebkuru standarta 48V Li-Ion lādētāju.
Zemsprieguma aizsardzība nostrādā pie 2,8V uz šūnu, pārtraucot izlādi, pirms tiek neatgriezeniski bojāta šūnas ķīmiskā struktūra. Maksimālais pieļaujamais spriegums uz šūnu ir 4,28V ar ±0,05V pielaidi, nodrošinot drošu uzlādi pat ar mazāk precīziem lādētājiem.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Šūnu konfigurācija | 13S (Li-Ion 18650) |
| Nominālais spriegums | 48V |
| Ieejas spriegums (uzlāde) | 54,6V DC (13 × 4,2V) |
| Nepārtraukta uzlādes strāva | 8A |
| Nepārtraukta izlādes strāva | 35A |
| Maksimālā izlādes strāva | 100A |
| Maksimālais spriegums uz šūnu | 4,28 ± 0,05V |
| Minimālais izlādes spriegums uz šūnu | 3 ± 0,1V |
| Zemsprieguma aizsardzība | 2,8 ± 0,08V |
| Balansēšanas strāva | 60 ± 5 mA |
| Balansēšanas slieksnis (sprieguma starpība) | > 0,1V starp šūnām |
| Īssavienojuma aizsardzība | Jā (automātiska atslēgšanās) |
| Pārslodzes aizsardzība | 120 ± 5A |

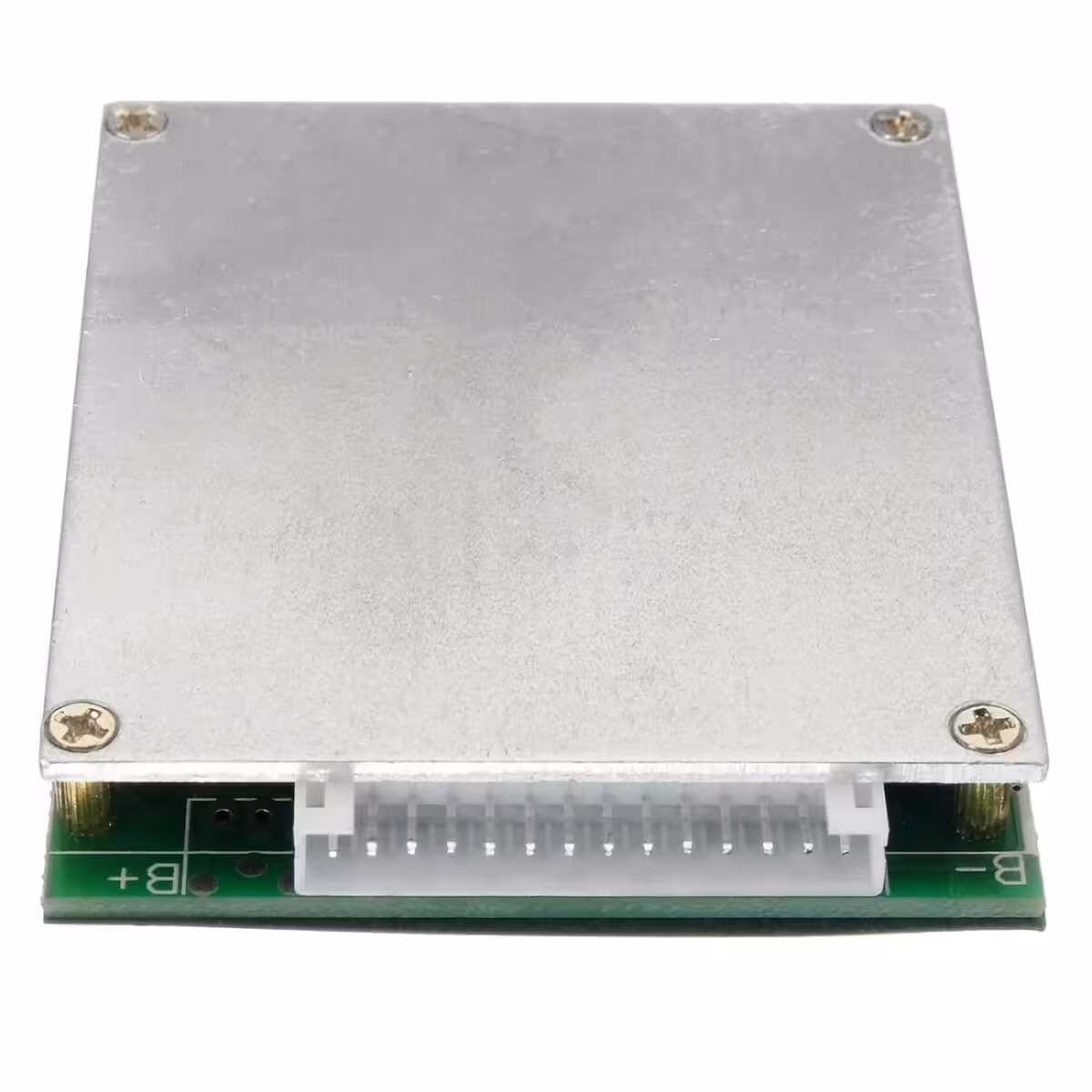

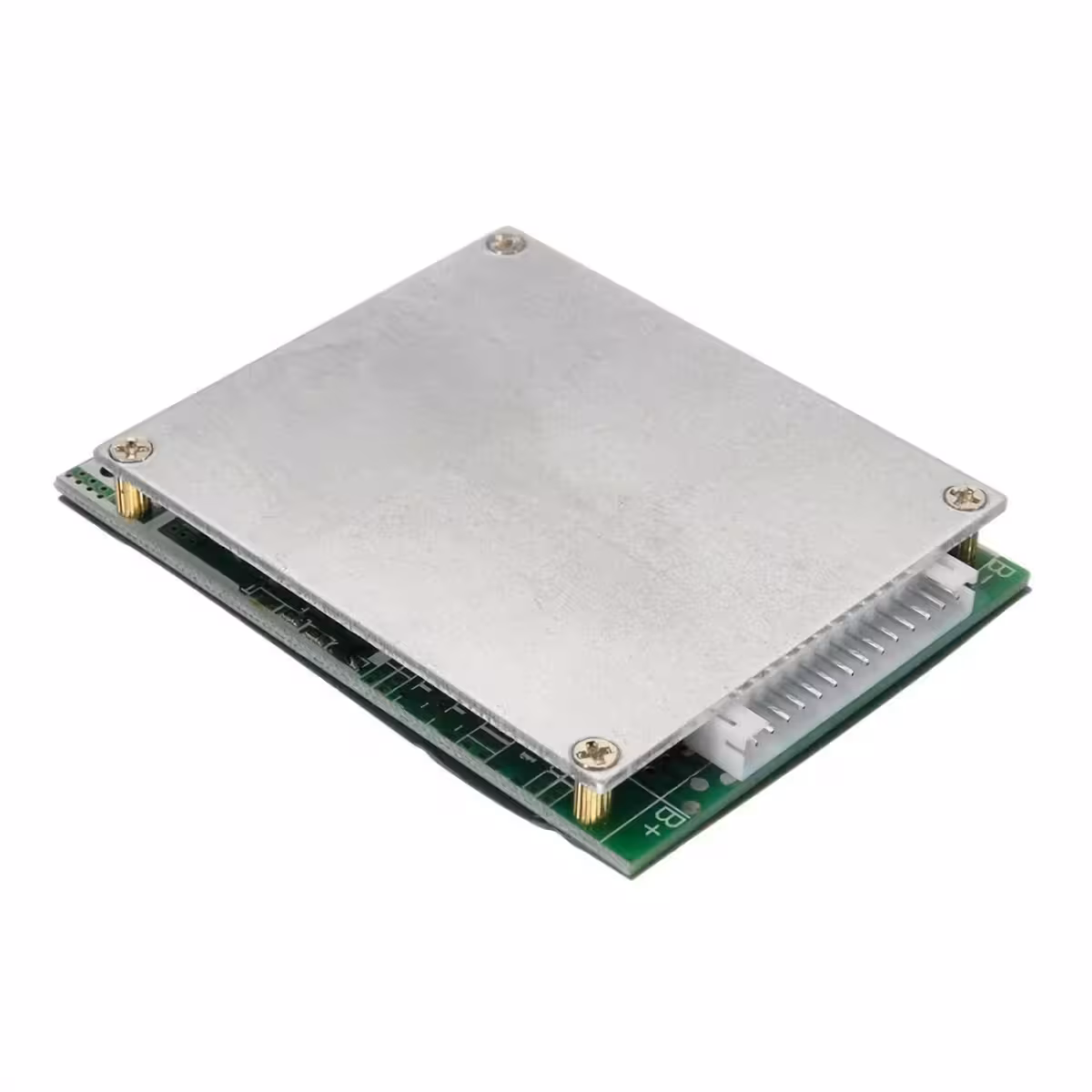

| Moduļa izmēri | 69 × 51 × 8 mm |
| Vada garums | 300 mm |
| Saderīgie akumulatori | Li-Ion 18650 |

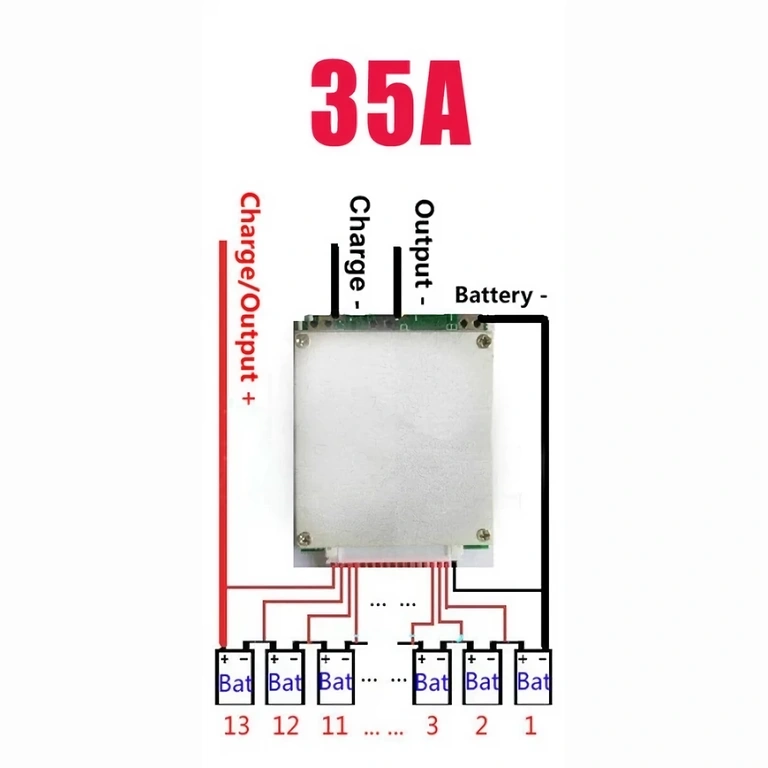

Lietošanas instrukcija
- Pārliecinieties par akumulatoru bloka konfigurāciju — modulis darbojas tikai ar 13 virknē savienotām šūnām (13S). Jebkura cita konfigurācija var neatgriezeniski sabojāt moduli.
- Pievienojiet balansēšanas vadus (B-) pie akumulatora bloka negatīvā pola, pēc tam pievienojiet individuālos šūnu vadus secībā no pirmās līdz trīspadsmitajai.
- Pievienojiet P- (Pack Minus) pie slodzes vai izejas sistēmas negatīvā pola.
- Pievienojiet C- (Charge Minus) pie 54,6V lādētāja negatīvā pola.
- Pirms pirmās lietošanas ar multimetru pārbaudiet, vai katras šūnas spriegums ir robežās no 2,8V līdz 4,28V.
- Automātiskā balansēšana notiek uzlādes laikā bez nepieciešamības pēc manuālas iejaukšanās.
- Ja nostrādā pārslodzes vai īssavienojuma aizsardzība, novērsiet cēloni un atkārtoti pievienojiet barošanas avotu, lai atiestatītu moduli.
Komplektācija
- 1× BMS 13S 48V 35A modulis ar aktīvo balansēšanu
- 1× Savienojuma vads (300 mm)
Biežāk uzdotie jautājumi
Vai tas ir saderīgs ar Samsung, LG vai Panasonic šūnām?
Jā. Tas darbojas ar jebkurām standarta 18650 Li-Ion šūnām, kuru nominālais spriegums ir 3,6–3,7V, neatkarīgi no ražotāja (Samsung, LG, Panasonic, Sony/Murata u.c.). Vienīgais nosacījums ir 13S konfigurācija.
Vai varu to izmantot 500W vai 1000W skūterim?
Jā. 500W motors pie 48V patērē aptuveni 10–12A, bet 1000W motors – aptuveni 20–22A nepārtrauktā režīmā. Modulis nodrošina 35A nepārtrauktu un 100A īslaicīgu strāvu, kas ir droša rezerve abiem gadījumiem, arī braucot kalnup.
Kas notiek, ja viena šūna izlādējas zem normas?
Modulis automātiski atslēgs izeju, tiklīdz jebkuras šūnas spriegums nokritīsies zem 2,8V, tādējādi novēršot bojājumus. Pirms bloka atkārtotas lietošanas bojātā šūna ir jānomaina.
Vai nepieciešams radiators vai aktīvā dzesēšana?
Strāvai līdz 25A nepārtrauktā režīmā dzesēšana nav nepieciešama. Ja plānojat ilgstoši darboties tuvu 35A robežai, nodrošiniet pasīvo ventilāciju ap moduli – vairumā gadījumu pietiek ar dažus milimetrus brīvu telpu ap to.
Vai tas atbalsta vienlaicīgu uzlādi un izlādi (kopējo portu)?
Nē. Modulim ir atsevišķi porti: C- lādētājam un P- slodzei. Pievienojiet katru termināli tam paredzētajā vietā – tie nav savstarpēji aizvietojami.
