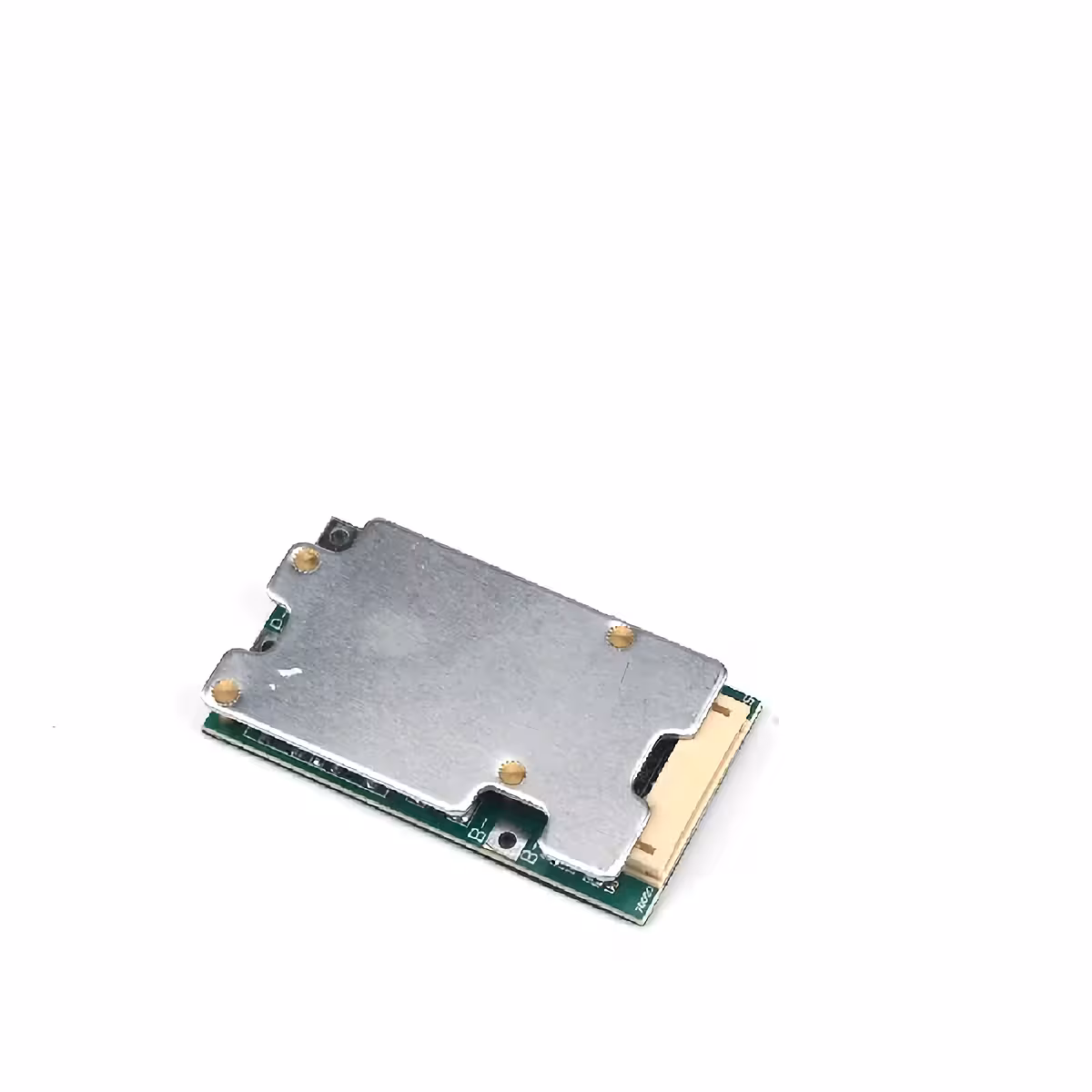

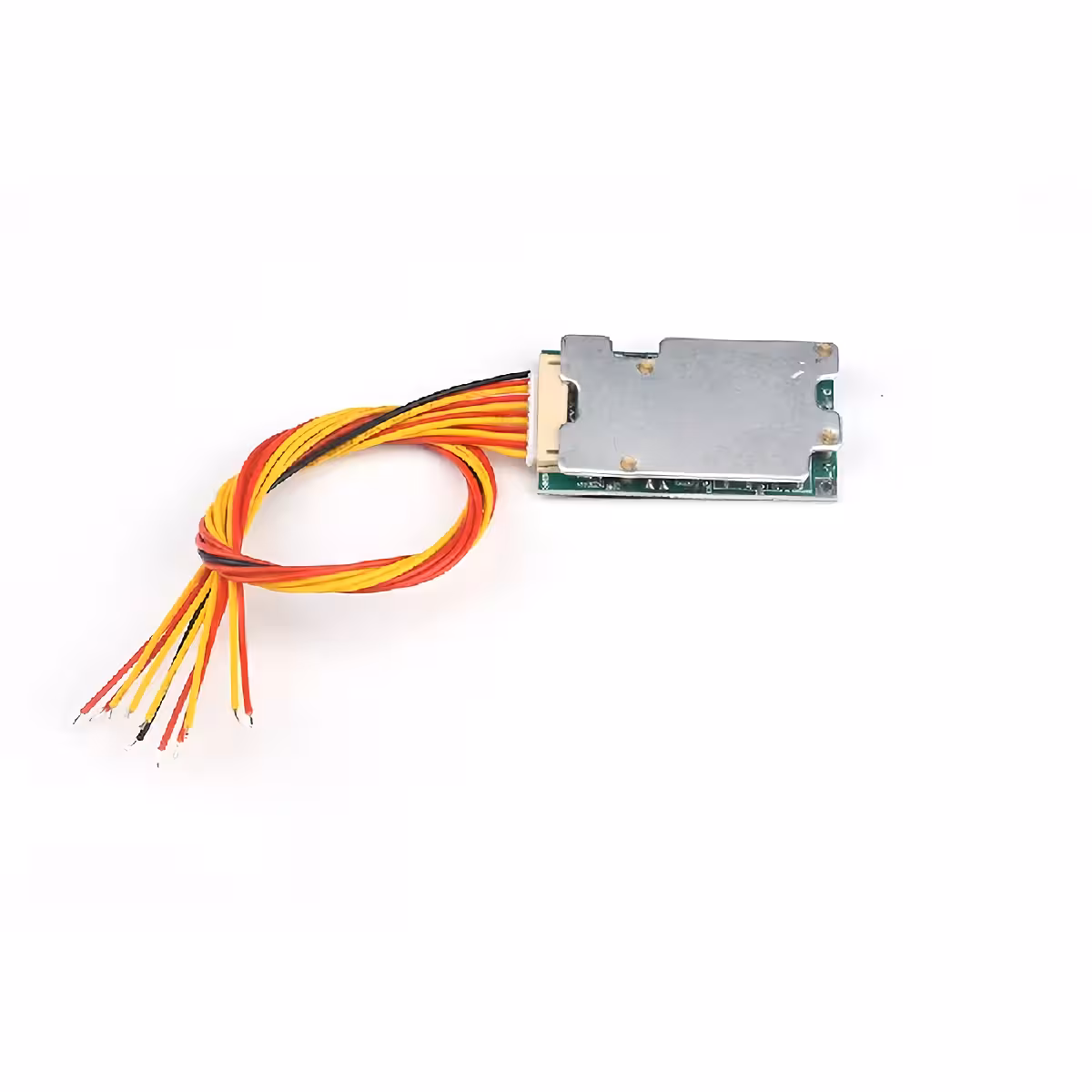

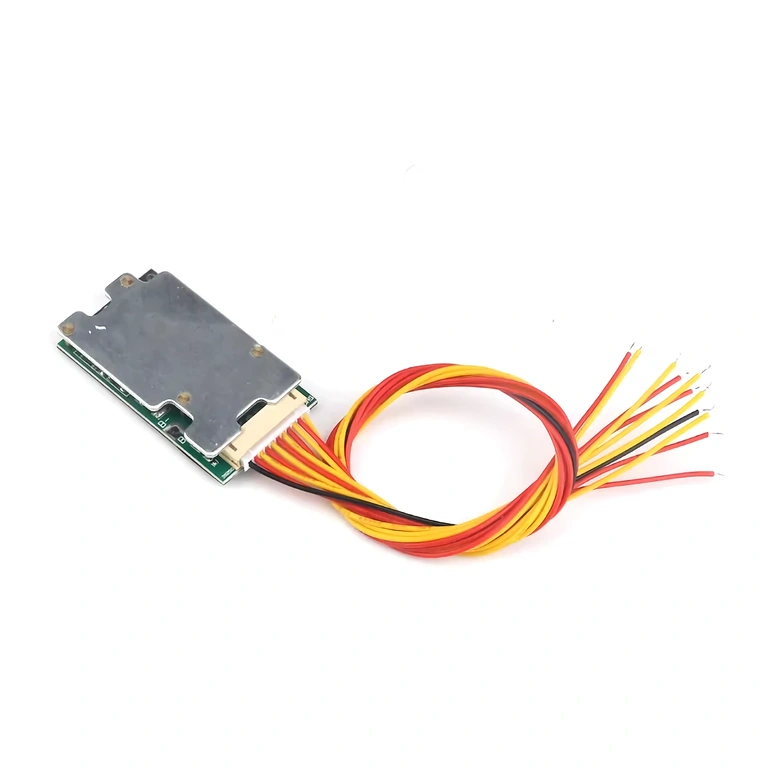

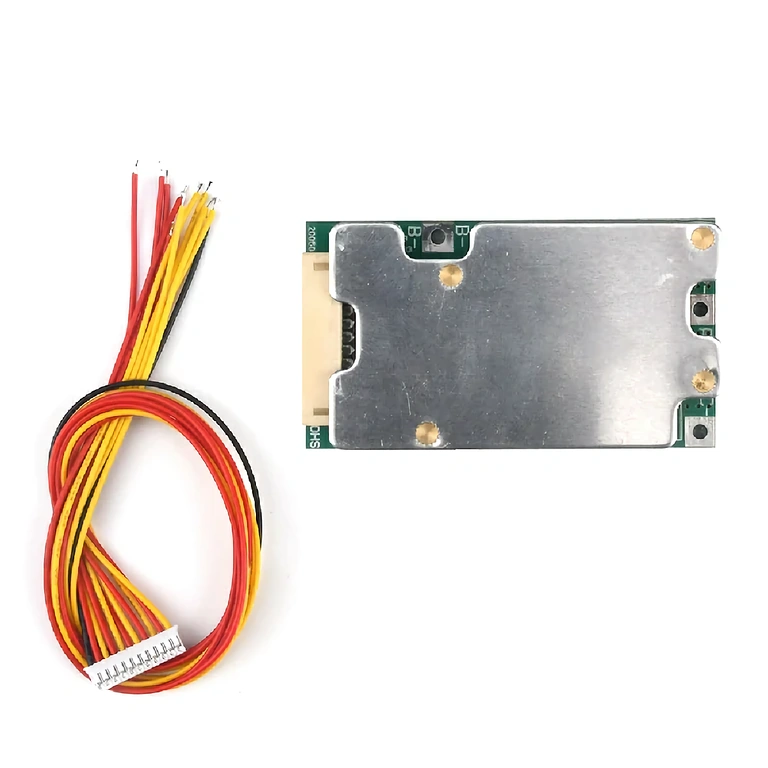

BMS 10S 36V 30A – pilnīga aizsardzība jūsu elektriskā skrejriteņa vai mopēda akumulatoram
Elektriskā transportlīdzekļa akumulators nepieļauj kļūdas. Pārlādēta šūna, neaizsargāts īssavienojums vai nelīdzsvarotība starp elementiem var sabojāt akumulatoru bloku, kura vērtība mērāma simtos eiro. BMS 10S 36V 30A modulis novērš tieši šādas problēmas — tas uzrauga katru šūnu, zibens ātrumā pārtrauc strāvas padevi un veic balansēšanu katrā uzlādes ciklā.
Piezīme: Šis BMS izmanto dalīto pieslēgumu (split port) — uzlādes (C-) un izlādes (P-) spailes ir atsevišķas. Pirms uzstādīšanas pārbaudiet shēmas topoloģiju.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Trīskārša aizsardzība vienā modulī — aizsardzība pret pārlādi pie 4,25V/šūnu, pret pārmērīgu izlādi pie 2,6V/šūnu un pret īssavienojumu bez papildu komponentiem.
- 40A maksimālā strāva — nodrošina stabilu darbību elektrisko motoru iedarbināšanas brīdī līdz 1000W, kur strāva pirmajā sekundē var sasniegt 35–40A.
- Balansēšana pie 4,2V uz šūnu — izlīdzina šūnu spriegumu katrā uzlādes reizē, būtiski pagarinot akumulatora bloka kalpošanas laiku.
- Kompakti izmēri 64×35×9 mm — viegli ievietojams standarta skrejriteņu un mopēdu akumulatoru korpusos, kur vieta ir ierobežota.
- Dalītais pieslēgums (split port) — atsevišķi C- un P- porti ļauj vienlaikus veikt uzlādi un izlādi, kas ir noderīgi sistēmās ar enerģijas rekuperāciju.
Detaļas un veiktspēja
Modulis pārvalda 10 virknē slēgtas Li-Ion šūnas, nodrošinot 36V nominālo spriegumu un 42V pilnas uzlādes stāvoklī. Pastāvīgā izlādes strāva ir 25A, kas ir pietiekami 900W motoriem normālā režīmā, savukārt maksimālā strāva 40A nodrošina drošu iedarbināšanu bez viltus aizsardzības nostrādes. Pasīvā balansēšana automātiski aktivizējas pie 4,2V uz šūnu, novēršot nelīdzsvarotību, kas laika gaitā samazina akumulatora ietilpību.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Modelis / Konfigurācija | 10S – dalītais pieslēgums (split port) |
| Nominālais spriegums | 36V (maks. 42V pilnībā uzlādēts) |
| Maksimālā atbalstītā jauda | 1000W |
| Saderīgo šūnu tips | Li-Ion 3,7V – ternārais, kobalta oksīds, mangāns |
| Pārlādes aizsardzības spriegums | 4,25V / šūna |
| Izlādes aizsardzības spriegums | 2,6V / šūna |
| Balansēšanas spriegums | 4,2V / šūna |
| Pastāvīgā izlādes strāva | 25A |
| Maksimālā strāva (pīķa) | 40A |
| Uzlādes strāva | 10A |
| Integrētās aizsardzības | Pārlāde, pārmērīga izlāde, augsta strāva, īssavienojums |

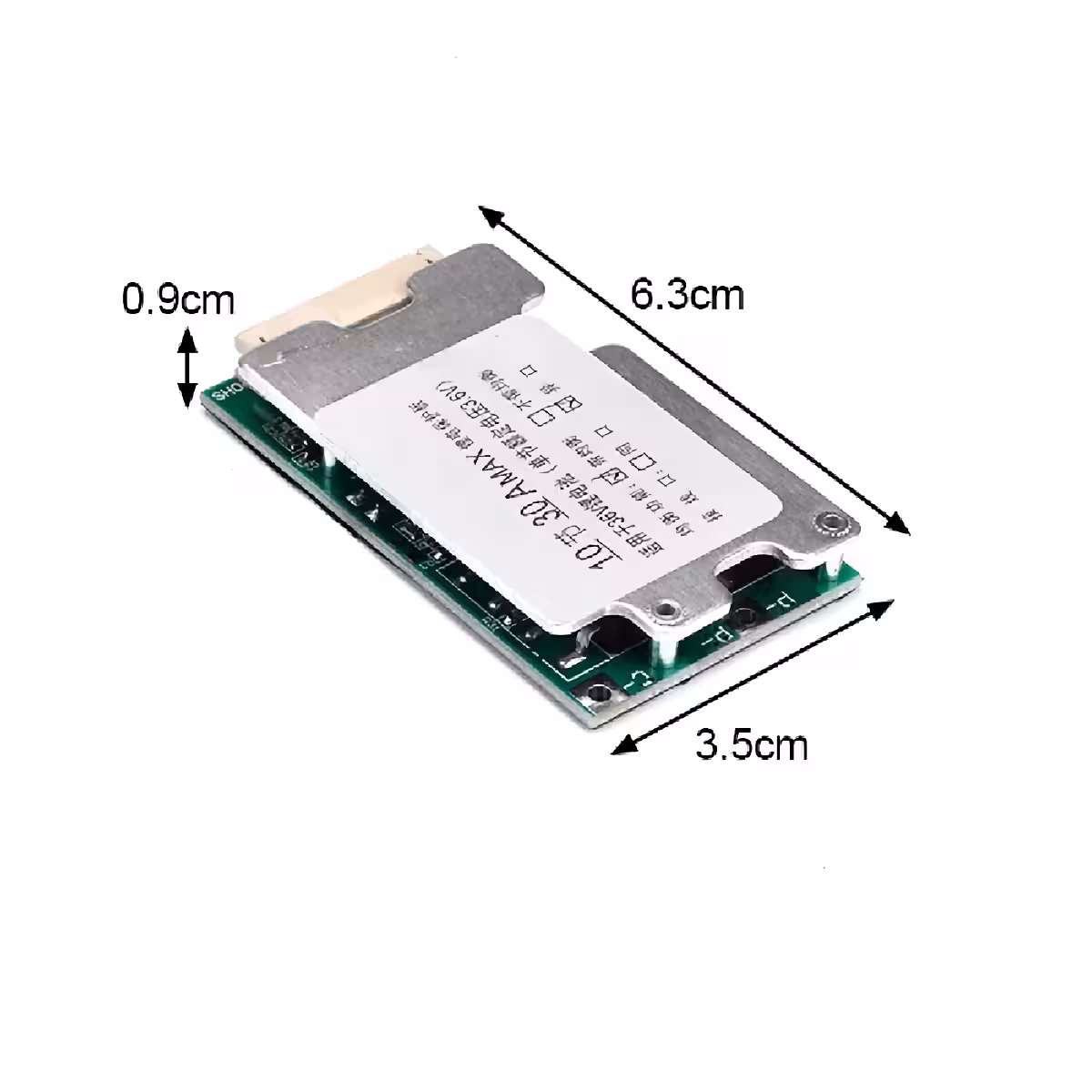

| Izmēri | 64 mm × 35 mm × 9 mm |
| Svars | 60 g |
| Ieteicamais pielietojums | Elektriskie skrejriteņi, mopēdi, elektrotransportlīdzekļi, invertori |

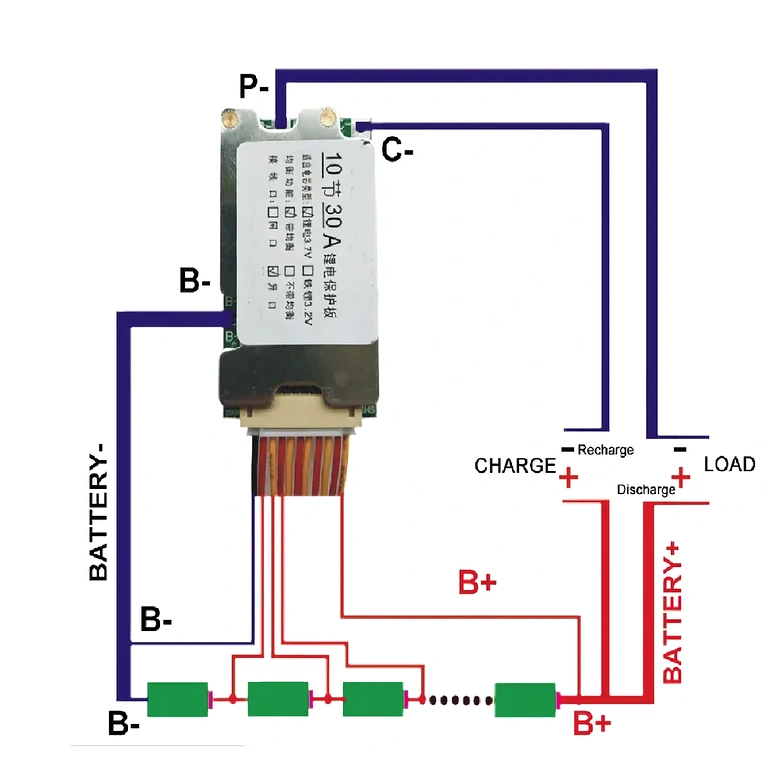

Pieslēgšanas un lietošanas instrukcija
- Balansēšanas vadi: pievienojiet katru vadu atbilstošajam šūnas terminālim augošā secībā — B0 pie kopējā negatīvā pola, B1…B10 pie katras šūnas pozitīvā pola.
- B- spaile: stingri piemetiniet vai piestipriniet pie akumulatora bloka negatīvā pola.
- Izlādes vads: savienojiet P- ar slodzes (motora, invertora) negatīvo polu un B+ ar akumulatora pozitīvo polu.
- Uzlādes saskarne: pievienojiet C- pie lādētāja negatīvā pola un B+ pie pozitīvā. Izolējiet visus neizmantotos vadus, lai novērstu nejaušu īssavienojumu risku.
Komplektācija

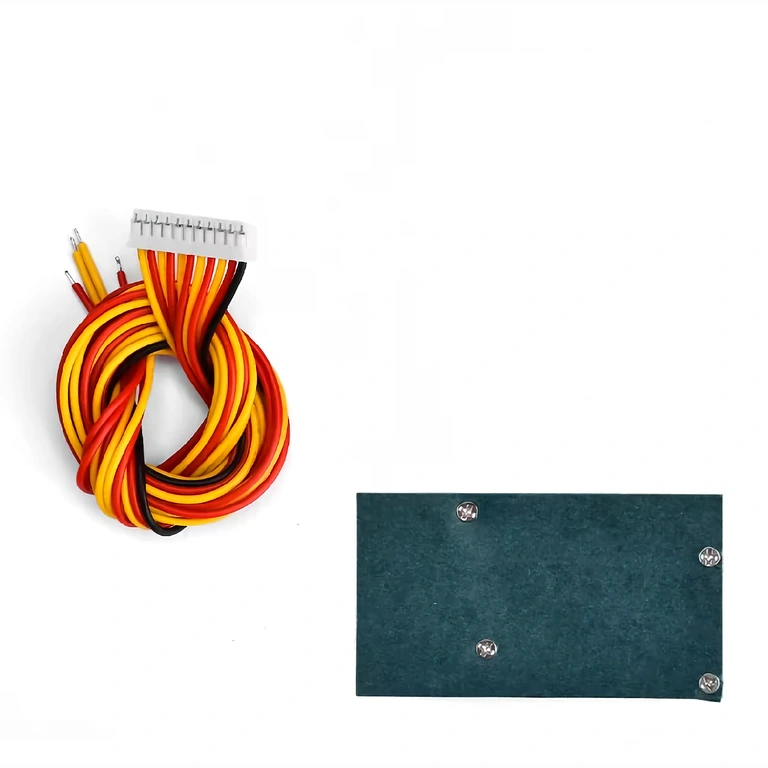

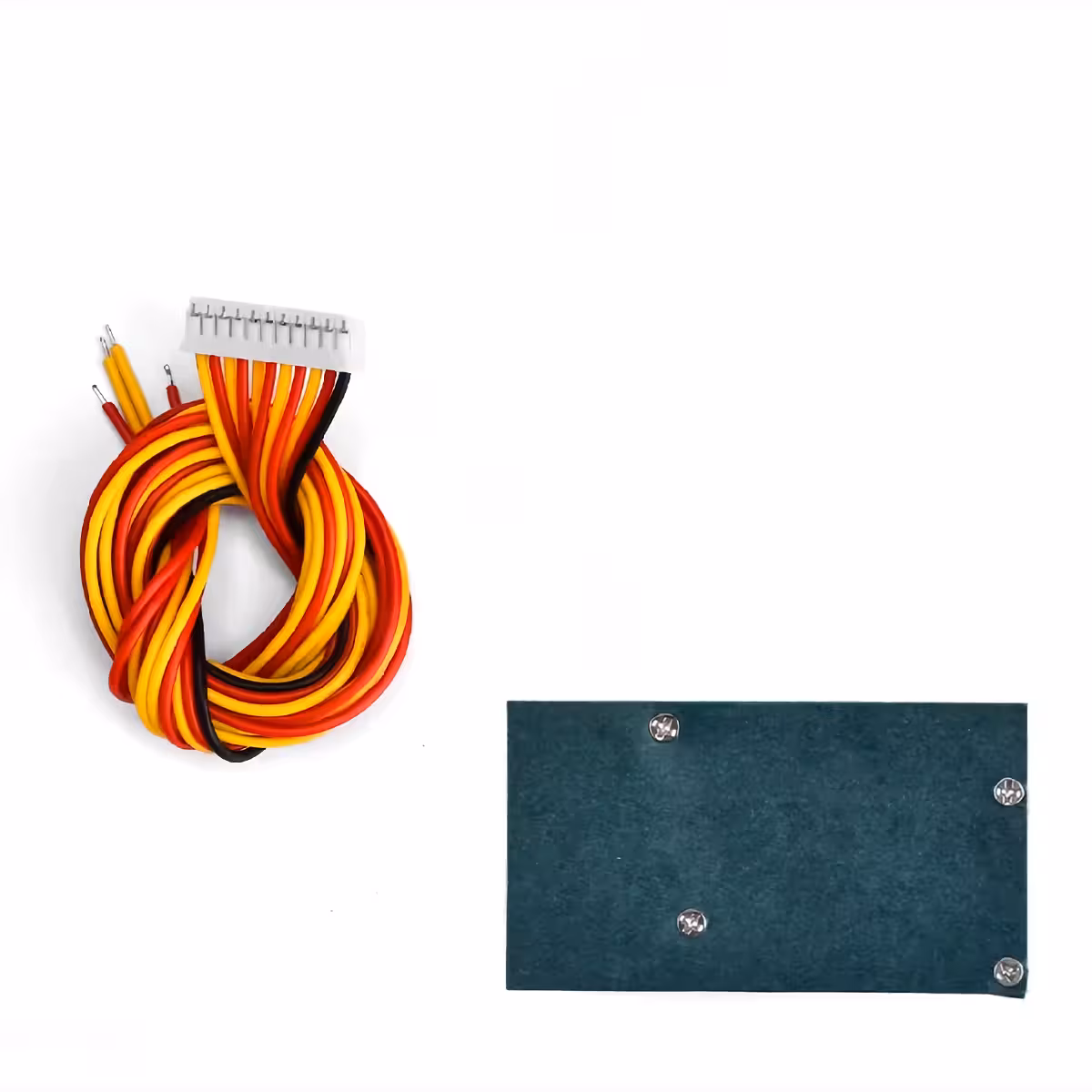

- 1x BMS 10S 36V 30A plate ar dalīto pieslēgumu (split port)
Biežāk uzdotie jautājumi
Vai darbojas ar LiFePO4 šūnām?
Nē. Modulis ir kalibrēts 3,7V Li-Ion šūnām (NMC, ternārās). LiFePO4 šūnām ir 3,2V nominālais un 3,65V maksimālais spriegums, kas nav saderīgi ar šī BMS parametriem.
Ko praktiski nozīmē dalītais pieslēgums (split port)?
Uzlādes (C-) un izlādes (P-) porti ir fiziski atdalīti. Tas ļauj vienlaikus veikt uzlādi un izlādi, BMS neatkarīgi kontrolējot strāvu katrā kanālā.
Vai derēs 500W motoram ar 36V?
Jā, bez problēmām. 500W motors pie 36V normālā režīmā patērē aptuveni 14A un iedarbināšanas brīdī līdz 28–30A, kas iekļaujas šī moduļa 25A pastāvīgās un 40A maksimālās strāvas robežās.
Kā saprast, ka BMS ir aktivizējis aizsardzību?
Slodze nesaņem spriegumu, lai gan akumulators ir uzlādēts. Atvienojiet slodzi, pārbaudiet vadu savienojumus un pievienojiet no jauna. Ja situācija atkārtojas, izmēriet katras šūnas spriegumu — ja kāda no tām ir zem 2,6V, tas nozīmē, ka akumulatoru blokam nepieciešama balansēšana vai šūnas nomaiņa.
