Bipolāri magnētiskie Hall sensori BLDC motoriem – pilns komplekts remontam
Vai jūsu elektromotors uzsākot gaitu vibrē, rada neierastus trokšņus vai vispār neieslēdzas? Visbiežākais iemesls ir bojāti Hall sensori. Šis 3 bipolāro magnētisko Hall sensoru komplekts ir efektīvs risinājums BLDC motoriem, ko izmanto elektriskajos velosipēdos, skrejriteņos, skūteros un hoverbordos, ļaujot izvairīties no dārgas motora vai kontroliera nomaiņas.
Piezīme: Komplektā ietilpst 3 identiski sensori — tieši tik, cik nepieciešams pilnīgai standarta 3 fāžu BLDC motora sensoru nomaiņai.
Kāpēc izvēlēties šo komplektu? (Galvenās priekšrocības):
- Plaša saderība — tiešā veidā aizstāj A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E modeļus bez papildu modifikācijām.
- Bipolāra detektēšana — reaģē uz magnētiskajiem laukiem abos virzienos, novēršot komutācijas kļūdas, kas izraisa vibrācijas vai motora bloķēšanos slodzes laikā.
- Plug-and-play montāža — standarta 3 kontaktu konfigurācija (VCC +5V, GND, signāls), kas ļauj pieslēgt sensorus bez sarežģītas pārvadošanas.
- Pilnvērtīgs remonts — nomainot visus 3 sensorus vienlaikus, jūs pasargājat sevi no atkārtotas motora izjaukšanas tuvākajā laikā.
- Izdevīgs risinājums — ievērojami lētāk nekā jauna motora vai kontroliera iegāde, kas var izmaksāt pat 10–30 reizes dārgāk.
Detaļas un veiktspēja
Katrs sensors darbojas, izmantojot Hall efektu: tas uztver rotora magnētiskā lauka izmaiņas un nosūta digitālu signālu uz kontrolieri, kas precīzi nosaka fāžu pārslēgšanas brīdi. Bez šīs informācijas motors nespēj vienmērīgi uzsākt gaitu vai vispār neieslēdzas.
Izejas signāls svārstās no 0V līdz 3.2V, un pieslēgums motoram tiek nodrošināts caur 5 vadu savienojumu: 2 vadi barošanai (+5V un GND) un pa vienam signāla vadam katram sensoram. Šī ir standarta konfigurācija 36V un 48V motoriem, kas atrodami mūsdienu elektriskajos transportlīdzekļos.
Kā ātri pārbaudīt aizdomīgu sensoru: pietuviniet magnētu sensora korpusam un ar multimetru izmēriet spriegumu uz signāla kontakta. Ja tas nemainās diapazonā no 0V līdz ~3.2V, sensors ir bojāts un jāmaina. Ja visi sensori iztur testu, pārbaudiet vadus motora izejā un kontroliera stāvokli.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Sensora tips | Magnētiskais bipolārais (Hall efekts) |
| Saderīgie modeļi | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Barošanas spriegums | +5V DC |
| Izejas signāla spriegums | 0V – 3.2V (digitāls) |
| Kontaktu skaits | 3 (VCC, GND, signāls) |
| Motora savienojums | 5 vadu spraudnis (2 barošanas + 3 signāla) |
| Pielietojums | Elektriskie velosipēdi, skrejriteņi, skūteri, hoverbordi |
| Daudzums komplektā | 3 sensori |
Komplektācija

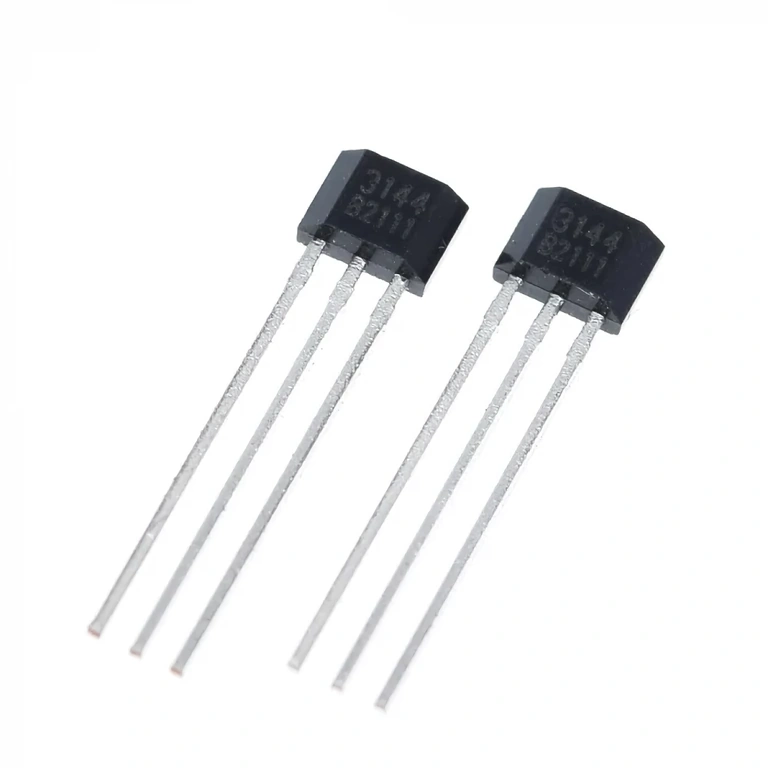

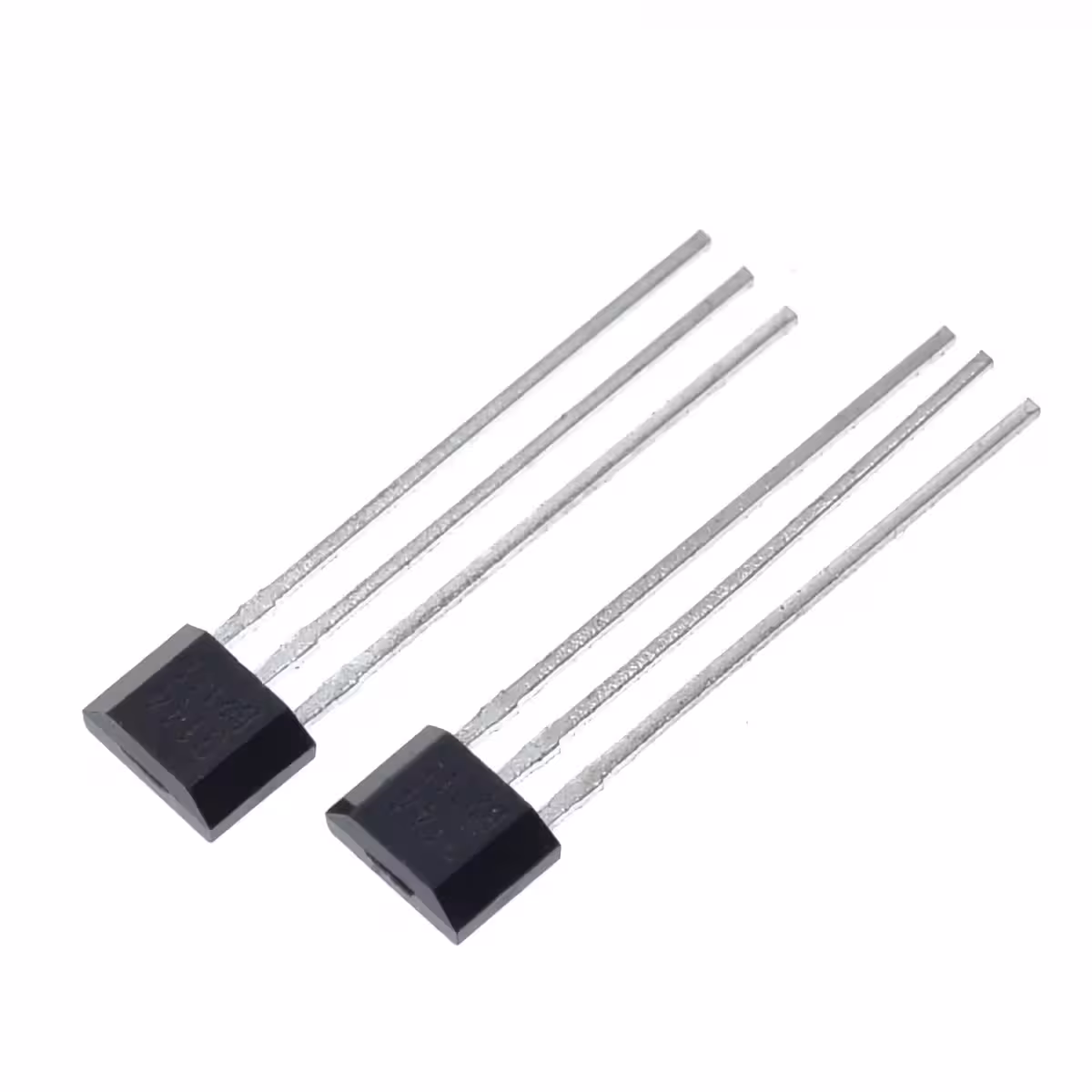

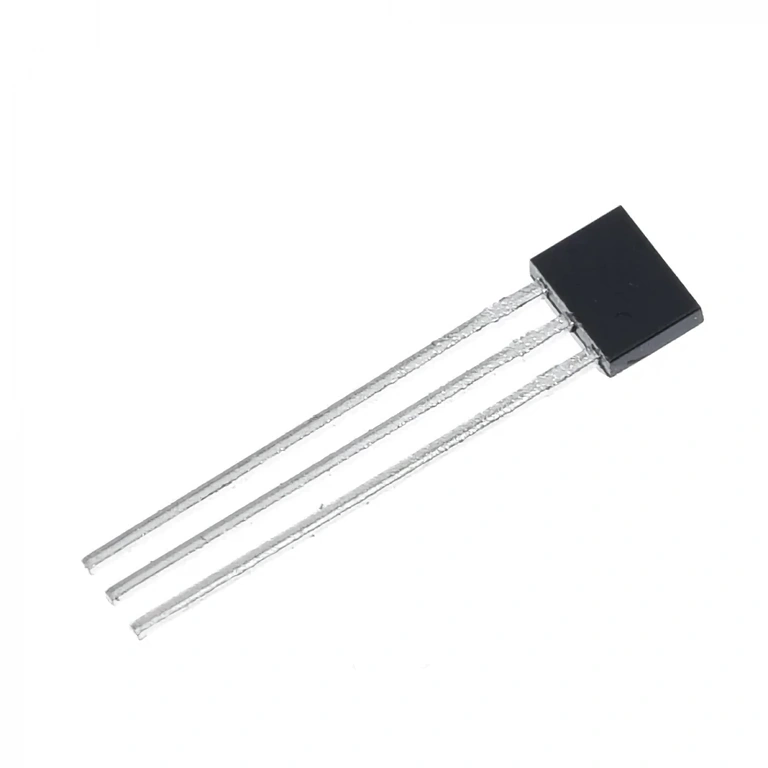

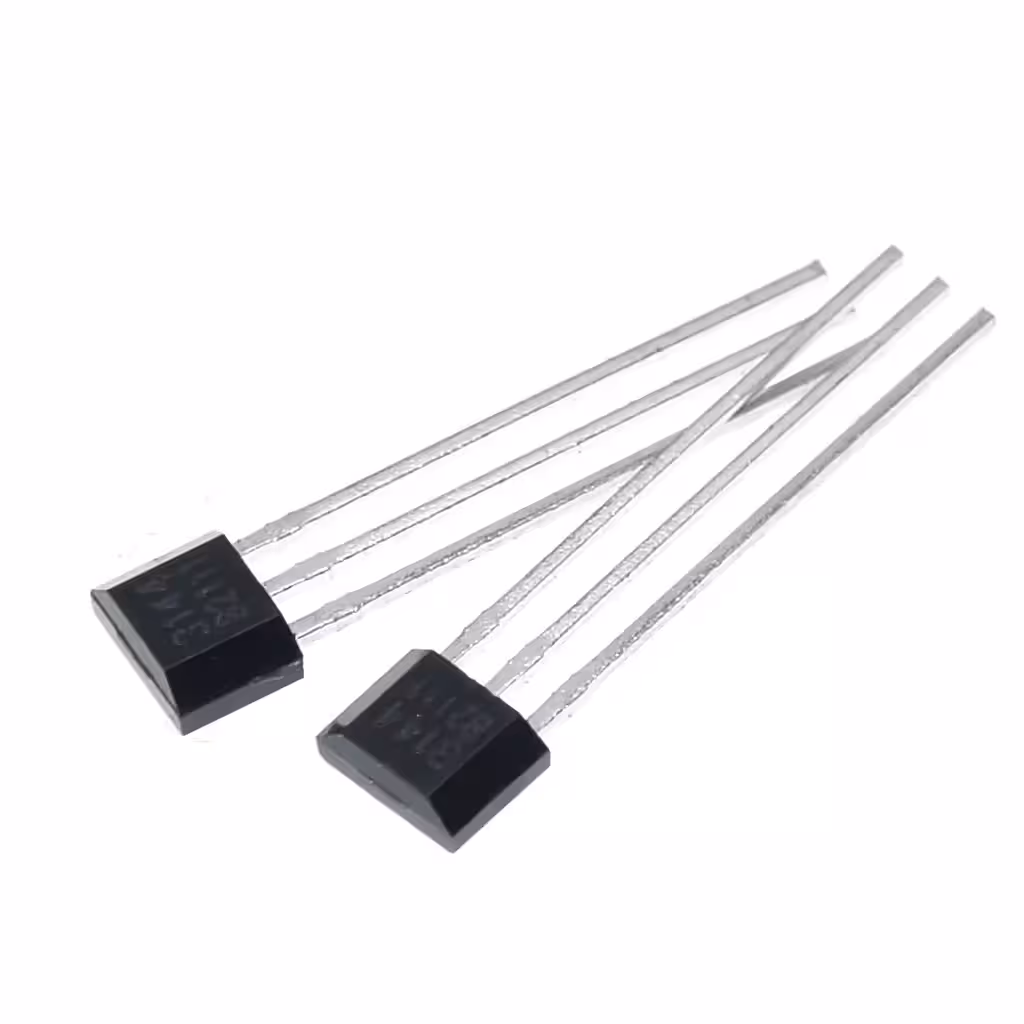

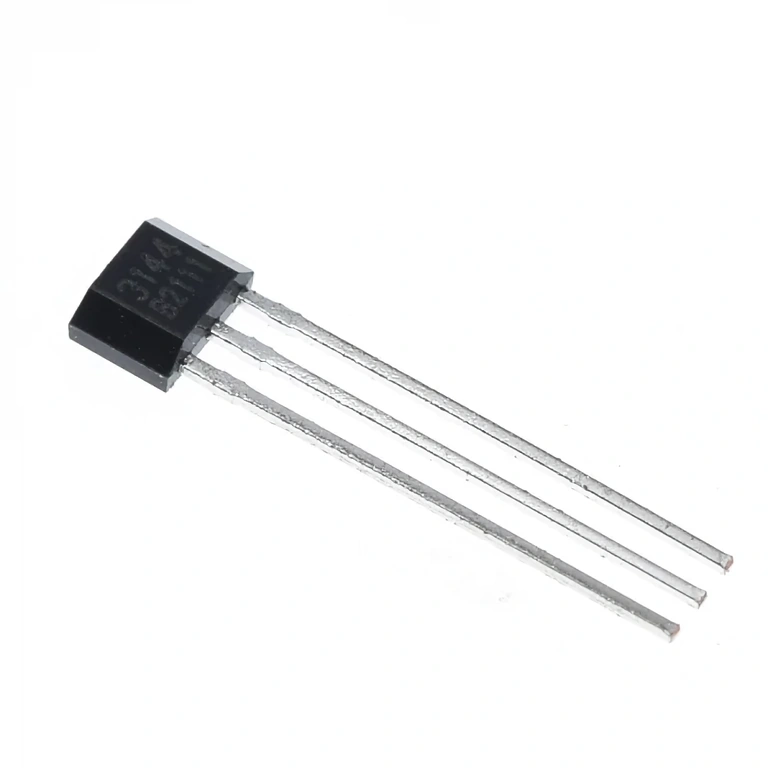

- 3x magnētiskais Hall sensors (saderīgs ar A3144E, 41F, SS41F un analogiem)
Biežāk uzdotie jautājumi
Kā zināt, ka vainīgi ir Hall sensori, nevis kas cits?
Klasiskie simptomi: motors neieslēdzas, uzsākot gaitu vibrē vai bloķējas zem slodzes. Ātrais tests: pietuviniet magnētu katram sensoram un ar multimetru mēriet spriegumu uz signāla kontakta — tam jāmainās starp 0V un ~3.2V. Ja spriegums nemainās, sensors ir bojāts.
Vai tie derēs manam elektromotoram?
Ja jūsu motorā tiek izmantoti A3144, 41F, SS41F vai kāds no tabulā minētajiem analogiem, tad jā — tie ir pilnībā saderīgi. Tas attiecas uz lielāko daļu 36V un 48V BLDC motoru, kas uzstādīti elektriskajos velosipēdos, skrejriteņos un citos personīgajos elektrotransportlīdzekļos.
Kāpēc jāmaina visi 3, ja, iespējams, bojāts ir tikai viens?
Visiem sensoriem ir vienāds darba stundu skaits un nolietojuma pakāpe. Ja viens ir izgājis no ierindas, pārējie divi, visticamāk, arī ir tuvu savam darbmūža beigām. Pilna komplekta nomaiņa ir drošākais veids, kā izvairīties no atkārtota remonta pēc pāris nedēļām.
Vai montāžai nepieciešamas īpašas zināšanas?
Nē, taču būs nepieciešams atvērt motora korpusu. Pirms izjaukšanas nofotografējiet vadu izvietojumu — tas ievērojami atvieglos salikšanu. Īpaši instrumenti nav nepieciešami, pietiek ar vidējām tehniskajām iemaņām.
