Trīsfāžu digitālais ampērmetrs 1–100A: precīza strāvas uzraudzība visās 3 fāzēs vienlaikus
Kad trīsfāžu tīklā rodas problēmas, pirmais signāls parasti ir slodzes nelīdzsvarotība. Ar šo digitālo ampērmetru jūs varat reāllaikā sekot līdzi strāvas patēriņam katrā fāzē, neizmantojot sarežģītus mērinstrumentus vai manuālus aprēķinus. Ierīce ir paredzēta ērtai uzstādīšanai uz 35mm DIN sliedes un ir gatava darbam uzreiz pēc pieslēgšanas.
Piezīme: Ierīce ir paredzēta tikai maiņstrāvas (AC) trīsfāžu tīkliem. Pirms uzstādīšanas pārliecinieties par saderību ar jūsu elektrotīklu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):

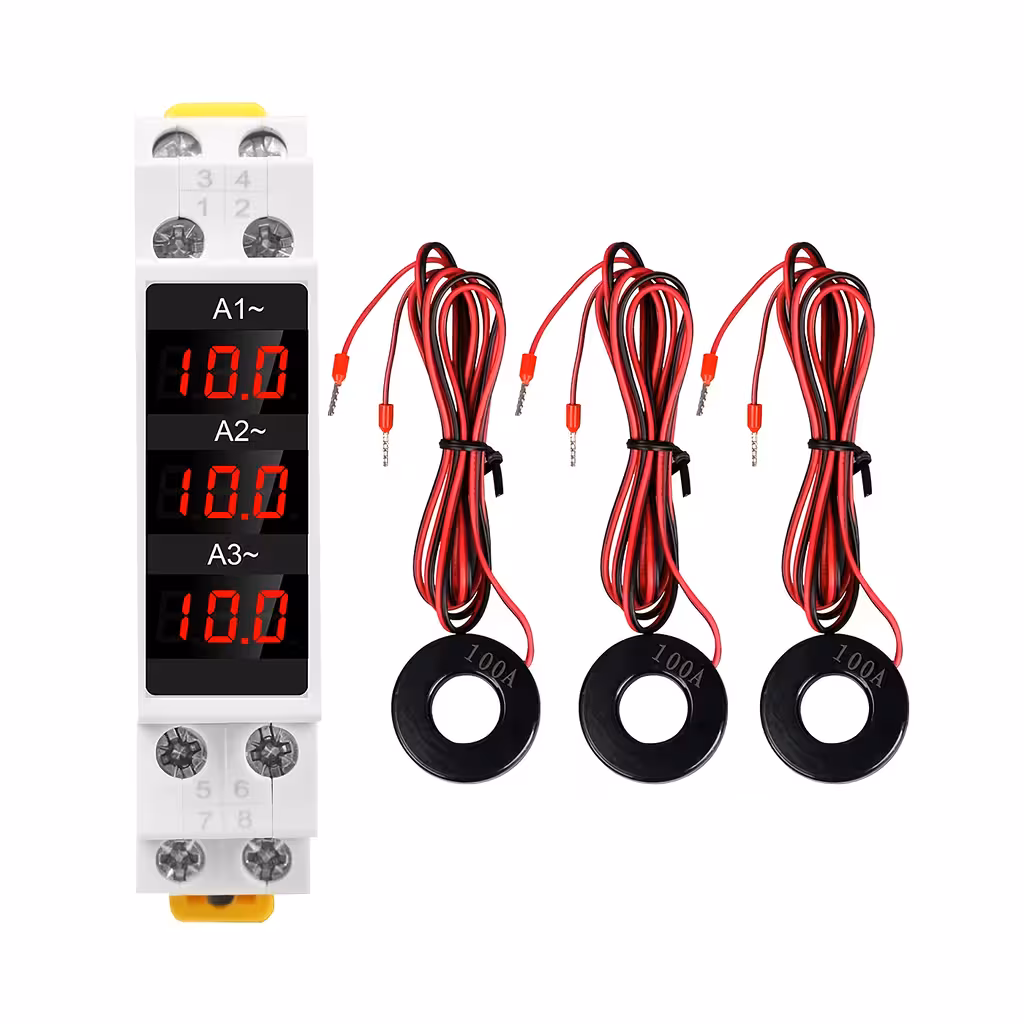

- Vienlaicīga nolasīšana 3 fāzēs — 3 neatkarīgi LED displeji (L1, L2, L3); visa informācija redzama uzreiz bez nepieciešamības pārslēgt režīmus.

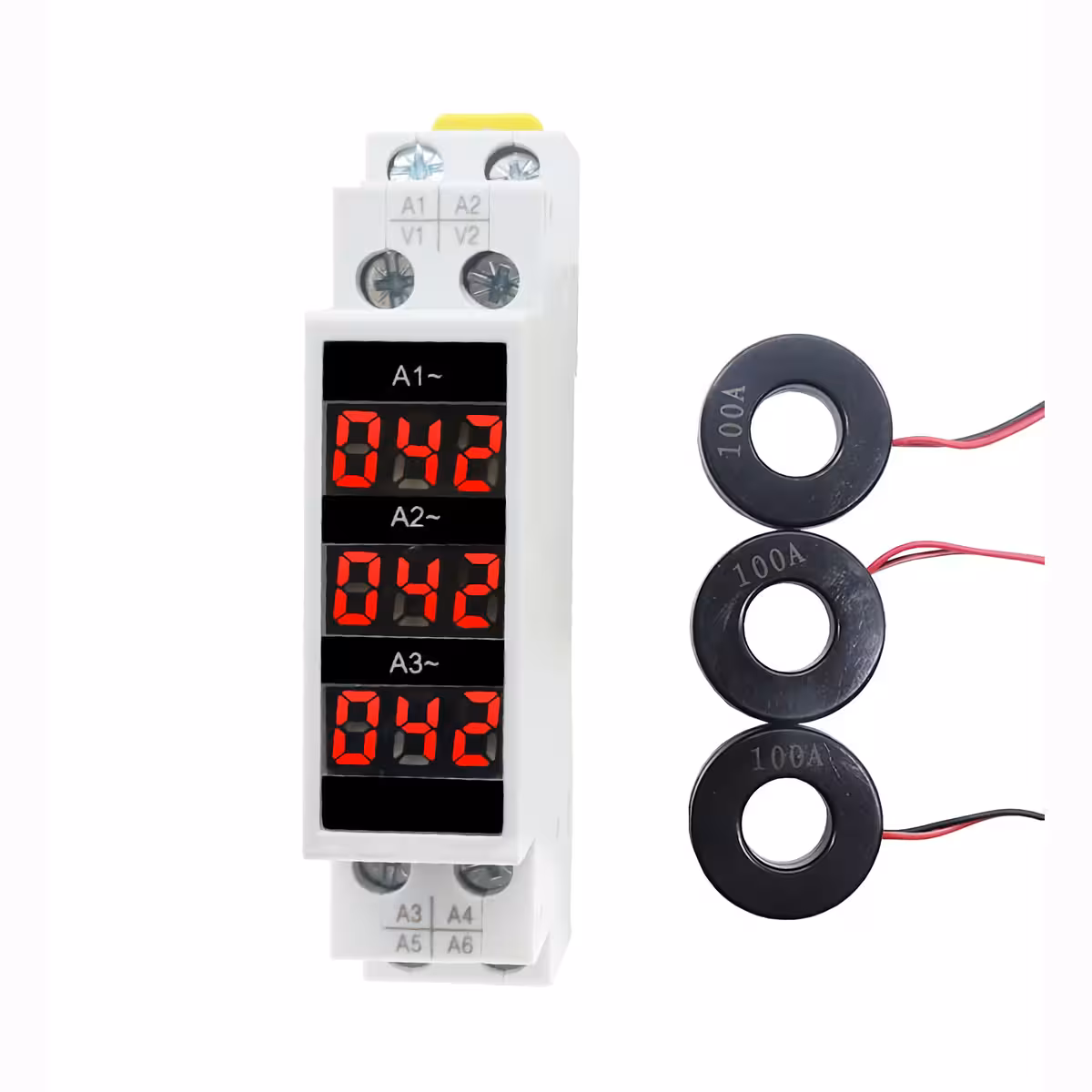

- 1–100A diapazons bez ārējā transformatora — tiešais pieslēgums fāžu vadiem, ja strāva nepārsniedz 100A.

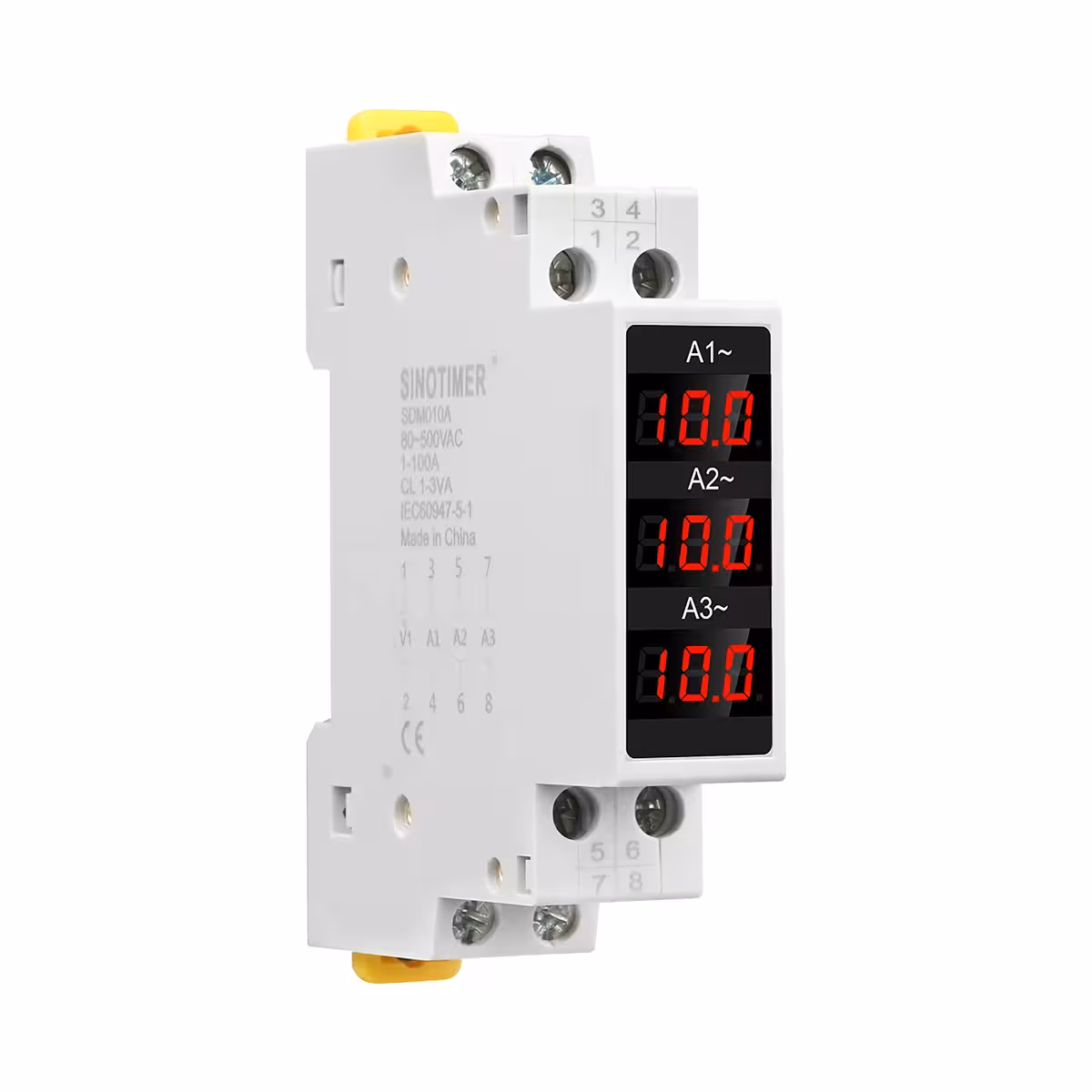

- 1.0 precizitātes klase — maksimālā kļūda tikai 1%, kas ir pietiekami precīzi enerģijas pārvaldībai un patēriņa anomāliju noteikšanai.
- AC 80–500V spriegums — pilnībā saderīgs ar standarta 230/400V elektrotīkliem un industriālajām konfigurācijām.
- Montāža uz 35mm DIN sliedes — ātra un vienkārša uzstādīšana sadales skapī bez speciāliem instrumentiem.
- Darbība plašā temperatūras diapazonā (-20°C līdz +70°C) — stabila darbība gan aukstās, gan karstās tehniskajās telpās.

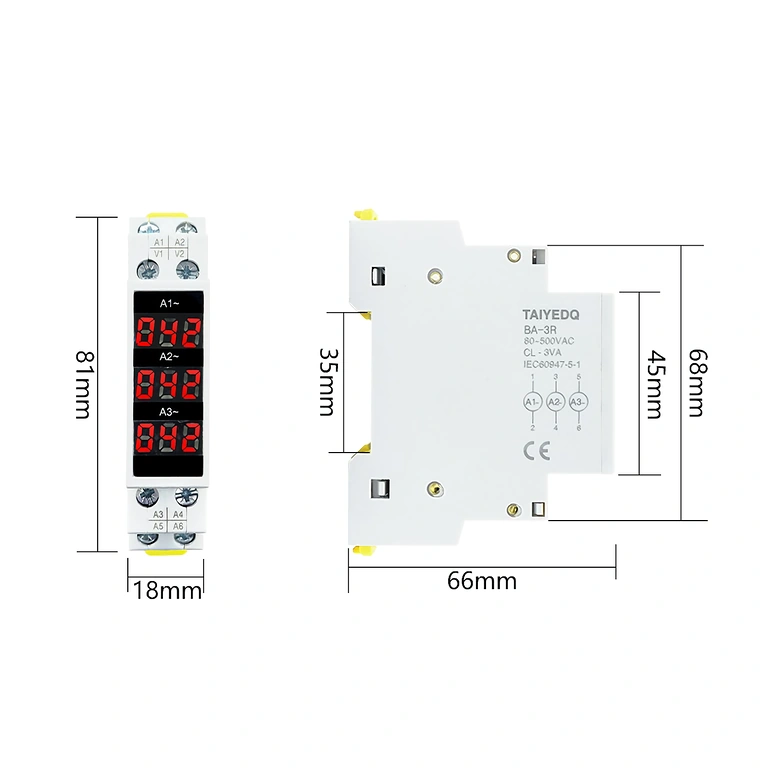

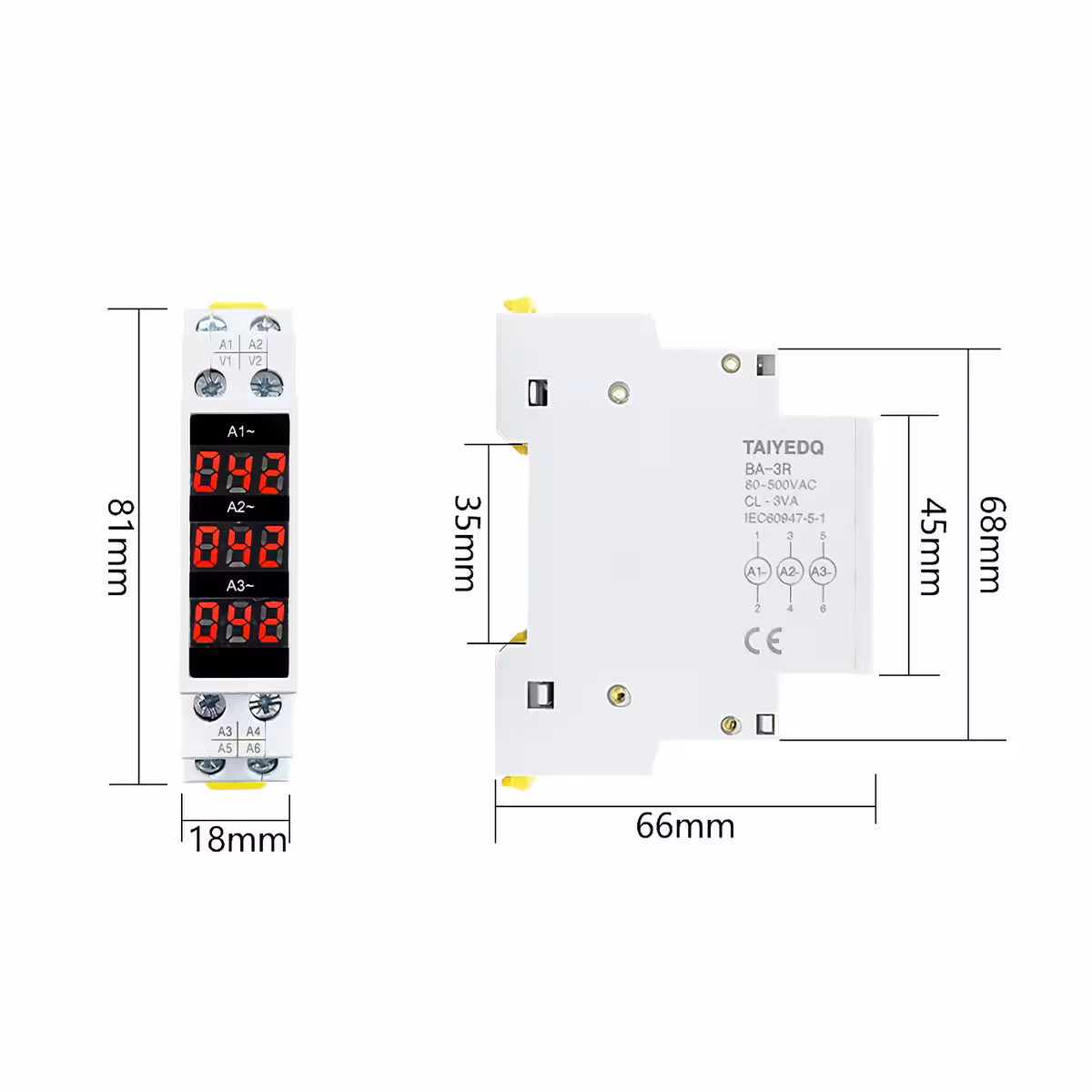

- Kompakts izmērs: 81 × 18 × 66 mm — aizņem tikai 18mm vietas uz sliedes, atstājot vietu citam aprīkojumam.
Tehniskā informācija un veiktspēja
Ierīce mēra strāvu 3L+3N konfigurācijā, ļaujot ātri identificēt slodzes nelīdzsvarotību, kad viena fāze tiek noslogota ievērojami vairāk nekā pārējās. 1.0 precizitātes klase nodrošina uzticamus datus, uz kuriem varat paļauties, pieņemot lēmumus par elektrotīkla stāvokli.
50/60Hz nominālā frekvence nodrošina pilnīgu saderību ar Latvijas un Eiropas elektrotīkliem. Augstas spilgtuma LED displeji ir viegli nolasāmi pat vāja apgaismojuma apstākļos, kas ir būtiski, strādājot tehniskajās telpās.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Displeja tips | Digitāls, 3 neatkarīgi LED displeji (pa vienam katrai fāzei) |
| Strāvas mērīšanas diapazons | 1 – 100A (AC) |
| Nominālais spriegums | AC 80 – 500V |
| Precizitāte | 1.0 klase |
| Nominālā frekvence | 50 / 60 Hz |
| Darba temperatūra | -20°C ~ +70°C |
| Aizsardzības klase | IP20 |
| Izmēri (G × P × A) | 81 mm × 18 mm × 66 mm |
| Termināla tips | 3 fāzes (3L + 3N) |
| Montāžas veids | 35mm DIN sliede |
Uzstādīšanas un lietošanas instrukcija
- Pārbaude pirms uzstādīšanas: Pārliecinieties, ka tīkla spriegums ir robežās no 80–500V un neviena fāze nepārsniedz 100A maksimālo patēriņu.

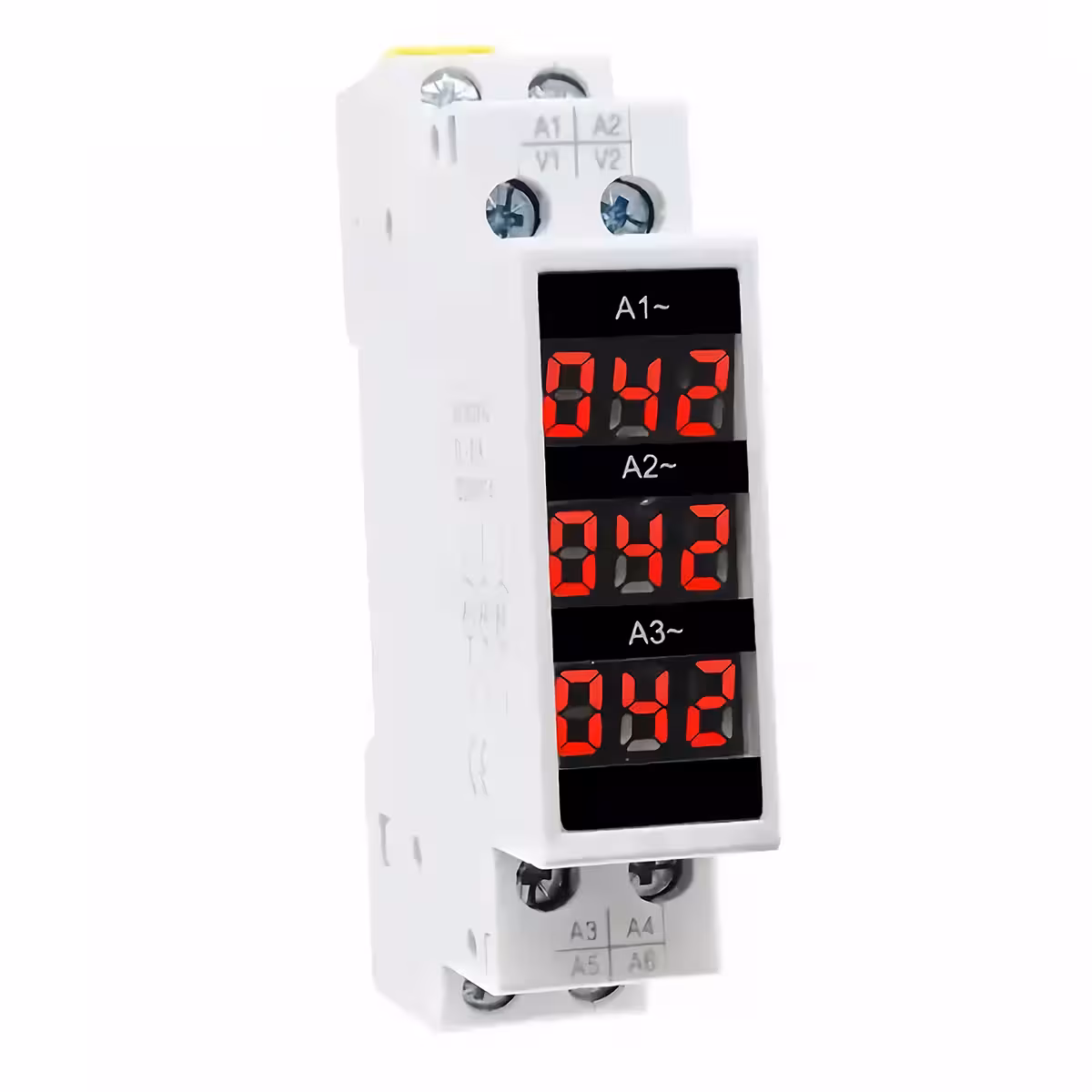

- Montāža uz DIN sliedes: Iestipriniet ampērmetru uz 35mm DIN sliedes sadales skapī.

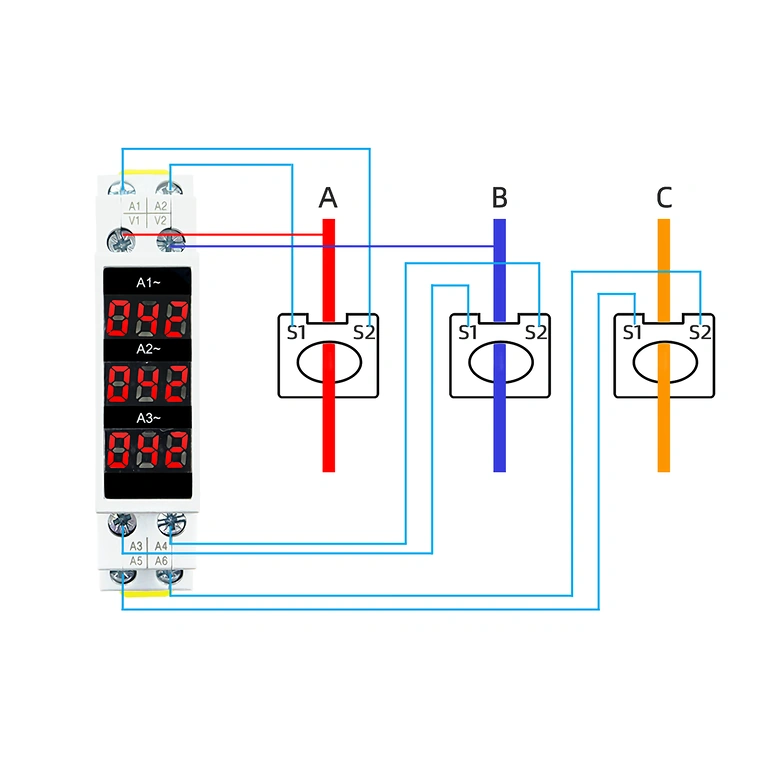

- Termināļu pievienošana: Pievienojiet fāžu vadus L1, L2, L3 un nulles vadu N atbilstoši korpusa marķējumam un shēmai.
- Ieslēgšana un pārbaude: Padodiet spriegumu un pārliecinieties, ka visi 3 LED displeji uzrāda stabilas vērtības katrai fāzei.
- Nepārtraukta uzraudzība: Sekojiet līdzi rādījumiem. Būtiska atšķirība starp fāzēm var liecināt par slodzes nelīdzsvarotību vai problēmām instalācijā.
Komplektācija

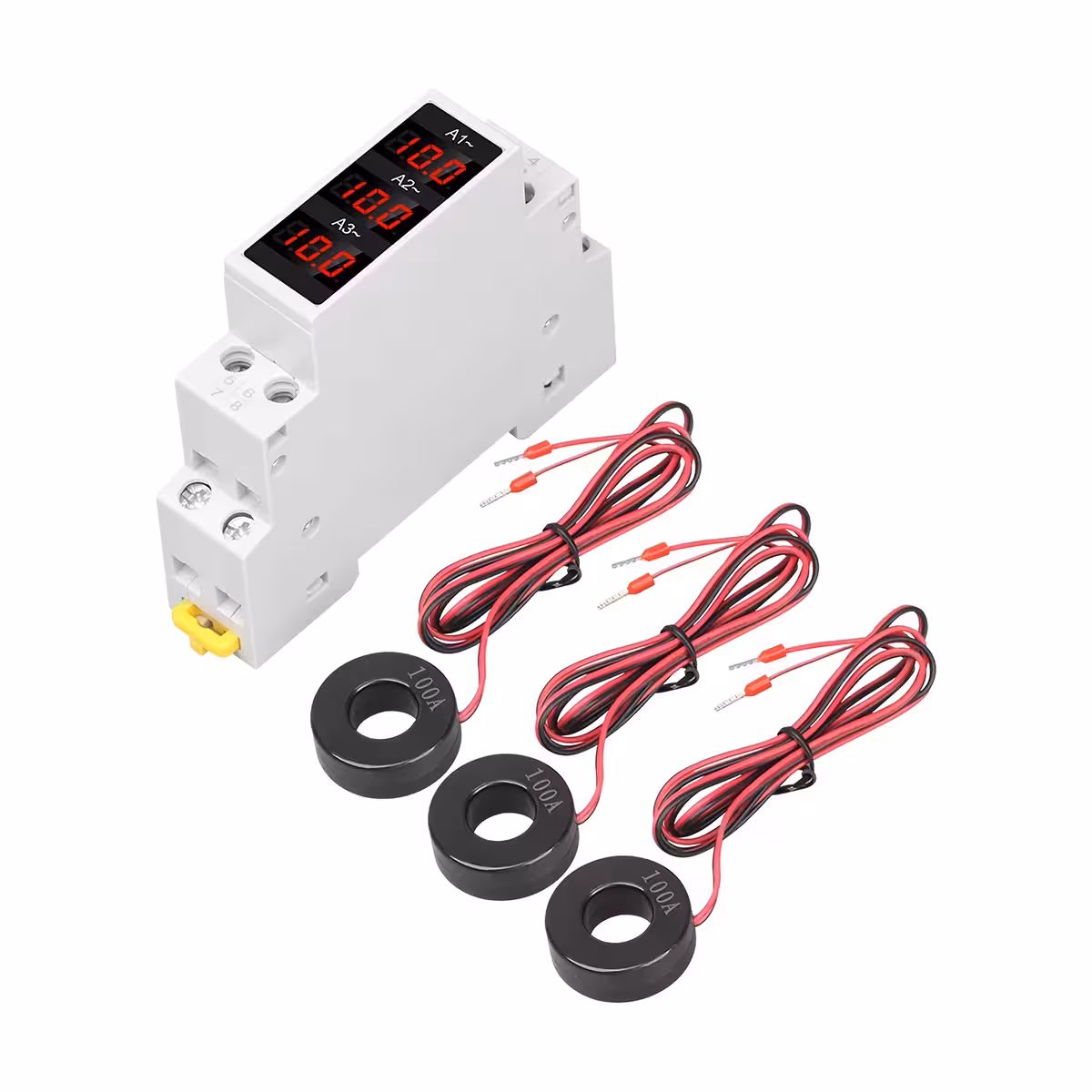

- 1 × Trīsfāžu digitālais ampērmetrs (1–100A, AC 80–500V, 35mm DIN sliedes montāža)
Biežāk uzdotie jautājumi
Vai šo ierīci var izmantot vienfāzes tīklos?
Nē. Ierīce ir paredzēta tikai trīsfāžu tīkliem ar 3 fāzēm un nulles vadu. Vienfāzes instalācijām nepieciešams ampērmetrs ar vienu mērīšanas kanālu.

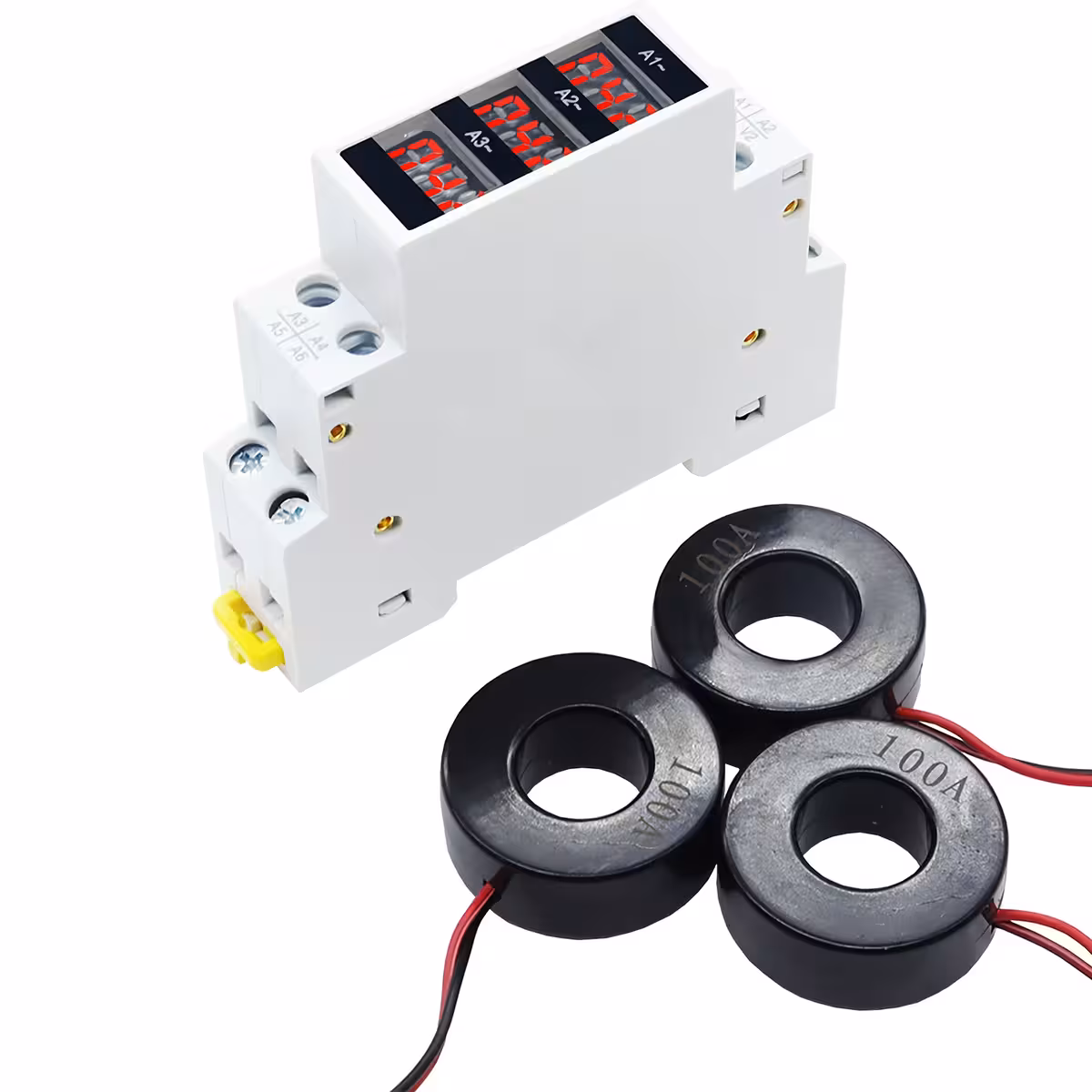

Vai pieslēgšanai nepieciešams strāvas transformators (CT)?
Nē, ja strāva katrā fāzē nepārsniedz 100A. Pieslēgums tiek veikts tieši pie fāžu vadiem bez papildu piederumiem.
Vai vērtības visām 3 fāzēm tiek parādītas vienlaikus?
Jā. 3 neatkarīgie LED displeji vienlaikus attēlo strāvu L1, L2 un L3 fāzēs — nav nepieciešams pārslēgt režīmus.
Kur šo ierīci var uzstādīt? Vai IP20 nozīmē, ka tā ir ūdensizturīga?
IP20 aizsardzības klase pasargā no cietiem priekšmetiem, kas lielāki par 12,5mm, taču nenodrošina aizsardzību pret ūdeni vai mitrumu. Uzstādiet ierīci tikai slēgtos sadales skapjos sausās telpās.
