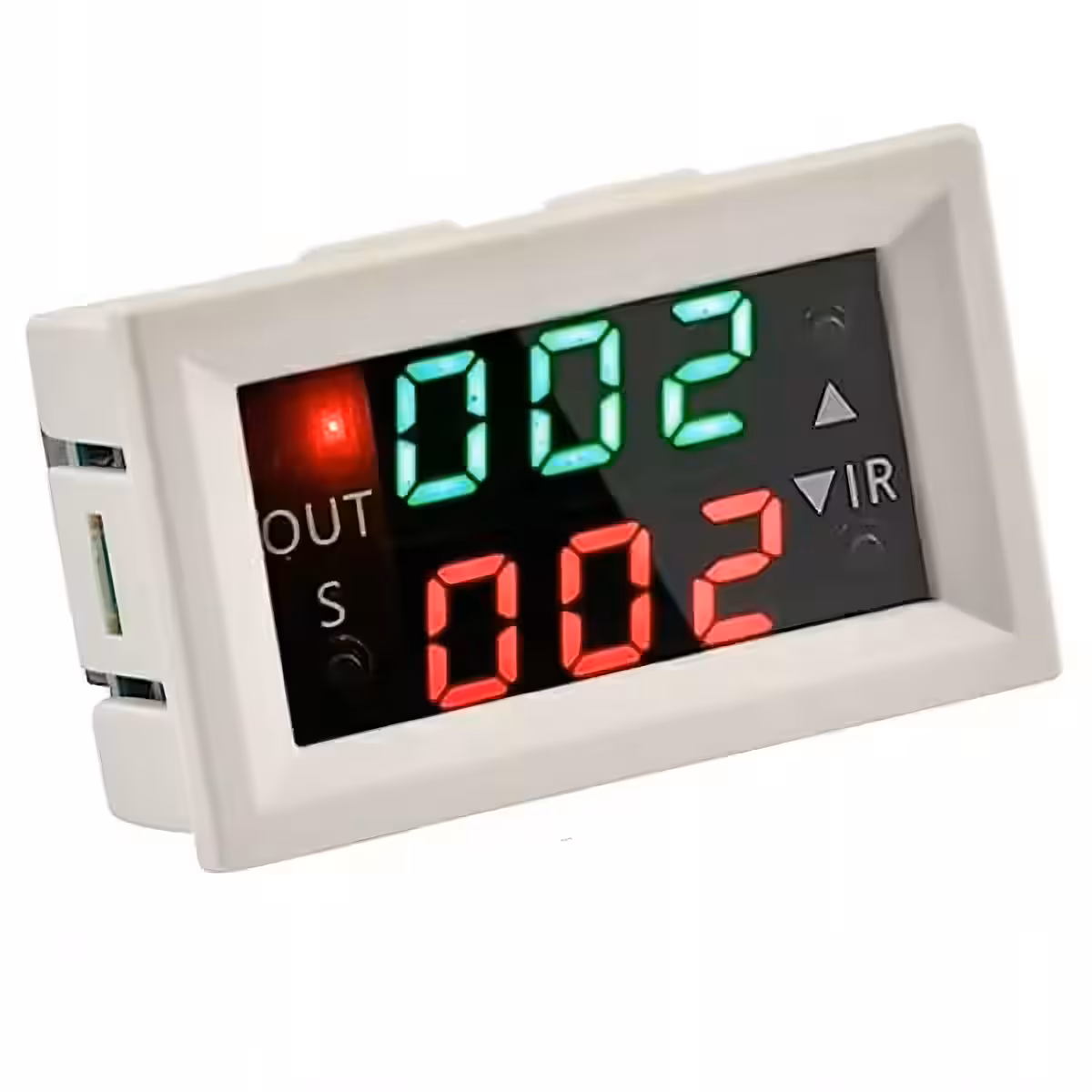

12V releja taimeris ar dubulto displeju — precīza vadība jūsu automatizācijas projektiem
Vai jums ir nepieciešams ieslēgt sūkni pēc 10 sekundēm, izslēgt motoru pēc noteikta laika vai izveidot nepārtrauktu ciklu bez uzraudzības? Šis programmējamais 12V releja taimeris ar dubulto LED displeju nodrošina precīzu vadību, skaidru vizualizāciju un iestatījumus, kas saglabājas pat strāvas padeves pārtraukuma gadījumā.
Piezīme: Konfigurētie iestatījumi tiek automātiski saglabāti atmiņā, nodrošinot darbības nepārtrauktību pēc strāvas atjaunošanas.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Divkrāsu LED displejs — zaļš T1 un sarkans T2 intervālam, kas redzami vienlaikus; jūs vienmēr zināsiet, kurš taimeris pašlaik darbojas.
- 20A relejs — jaudīga slēgšana motoriem, sūkņiem, elektromagnētiskajiem vārstiem un ventilatoriem; divreiz jaudīgāks par standarta 10A moduļiem.
- 3 darbības režīmi — aizture (Delay), taimings (Timing) un cikls (Loop) nepārtrauktai darbībai bez manuālas iejaukšanās.
- Laika diapazons 0–999 sekundes, minūtes vai stundas — no īsa impulsa līdz pat 999 stundu procesam vienā modulī.
- Negaistoša atmiņa — pēc restartēšanas ierīce turpina darbu no vietas, kur tā apstājās; nav nepieciešama atkārtota programmēšana pēc strāvas zuduma.
- Iestatījumu bloķēšana (P3) — novērš nejaušas izmaiņas pastāvīgās instalācijās vai vidēs ar vairākiem lietotājiem.
- Kompakts izmērs, standarta stiprinājums — 47.6 × 28.6 × 33.2 mm, viegli integrējams vadības paneļos vai rūpnieciskos korpusos.
Tehniskā informācija un veiktspēja
Moduļa pamatā ir precīzs mikrokontrolleris, kas neatkarīgi pārvalda abus laika intervālus un uztur dubultā displeja sinhronizāciju bez aizkaves. P2 funkcija (pārslēgšanas prioritāte) ļauj izvēlēties, vai cikls sākas ar aktīvu vai neaktīvu releju — tas ir būtiski, strādājot ar iekārtām, kas nepieļauj nevēlamus impulsus ieslēgšanas brīdī. Trīs fiziskās pogas (S, △, ▽) nodrošina ērtu un ātru navigāciju izvēlnē pat ar darba cimdiem.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Barošanas spriegums | 12V DC |
| Releja maksimālā strāva | 20A |
| Laika diapazons | 0 – 999 sekundes / minūtes / stundas |
| Darbības režīmi | Aizture, Taimings, Cikls (atkārtots) |
| Displejs | Digitāls dubultais LED (zaļš T1 + sarkans T2) |
| Atmiņa | Negaistoša — saglabā datus pēc izslēgšanas |
| Vadības pogas | 3 (S, △, ▽) |
| Moduļa izmēri | 47.6 × 28.6 × 33.2 mm |
| Montāžas izmēri | 45 × 26.1 mm |
Programmēšanas un lietošanas instrukcija
- Turiet nospiestu pogu „S” 6 sekundes, lai piekļūtu konfigurācijas izvēlnei.
- Izmantojiet taustiņus „△” vai „▽” vērtību maiņai; nospiediet „S” vēlreiz, lai pārietu uz nākamo parametru.
- P0 – laika vienība 1. laikam (zaļais displejs): P0-0 = sekundes | P0-1 = minūtes | P0-2 = stundas.
- P1 – laika vienība 2. laikam (sarkanais displejs): P1-0 = sekundes | P1-1 = minūtes | P1-2 = stundas.
- P2 – pārslēgšanas prioritāte: P2-on = ieslēgšanas prioritāte | P2-off = izslēgšanas prioritāte.
- P3 – iestatījumu bloķēšana: P3-0 = atbloķēts | P3-1 = bloķēts (aizsardzība pret izmaiņām).
- Nospiediet pogu „S” divreiz, lai atvērtu laika iestatīšanas saskarni: zaļais displejs = 1. laiks, sarkanais displejs = 2. laiks.
- Piemērs aizkavētai ieslēgšanai: 6 sekundes – iestatiet P1-0, zaļais: 000, sarkanais: 006.
- Piemērs aizkavētai izslēgšanai: 5 sekundes – iestatiet P0-0, zaļais: 005, sarkanais: 000.
- Piemērs bezgalīgam ciklam: 3 sek ieslēgts / 2 sek izslēgts – iestatiet P0-0, P1-0, P2-ON, zaļais: 003, sarkanais: 002.
Komplektācija
- 1 x Programmējams 12V releja taimera modulis ar dubulto LED displeju
Biežāk uzdotie jautājumi
Kas notiek ar iestatījumiem, ja tiek pārtraukta strāvas padeve?
Modulim ir negaistoša atmiņa, kas automātiski saglabā visus konfigurētos parametrus. Pēc strāvas atjaunošanas ierīce turpina darboties ar iepriekšējiem iestatījumiem bez nepieciešamības tos ievadīt no jauna.
Vai šo moduli var izmantot līdzstrāvas motora vadībai?
Jā, integrētais relejs atbalsta slodzi līdz 20A, kas ir piemērots līdzstrāvas motoriem, maziem sūkņiem, ventilatoriem vai elektromagnētiskajiem vārstiem, ja vien to patēriņš nepārsniedz šo robežu.
Kāda ir atšķirība starp aiztures (Delay) un cikla (Loop) režīmu?
Aiztures režīms aktivizē releju vienu reizi pēc iestatītā laika. Cikla režīms izveido bezgalīgu atkārtošanās ciklu, mainot stāvokli starp aktīvu (T1) un neaktīvu (T2), kas ir noderīgi periodiskai vadībai vai apgaismojumam.
Vai moduli var barot ar 24V vai tikai ar 12V?
Šis modelis ir paredzēts tikai 12V DC barošanai. Augstāka sprieguma pievienošana var neatgriezeniski sabojāt shēmu. 24V sistēmām ir nepieciešams atbilstošs modelis vai DC-DC sprieguma pazeminātājs.
Cik precīza ir taimera darbība?
Modulis nodrošina augstu precizitāti sekunžu līmenī, pateicoties integrētajam mikrokontrollerim. Ilgākiem intervāliem (stundām) kļūda ir niecīga un neietekmē standarta automatizācijas procesus.
