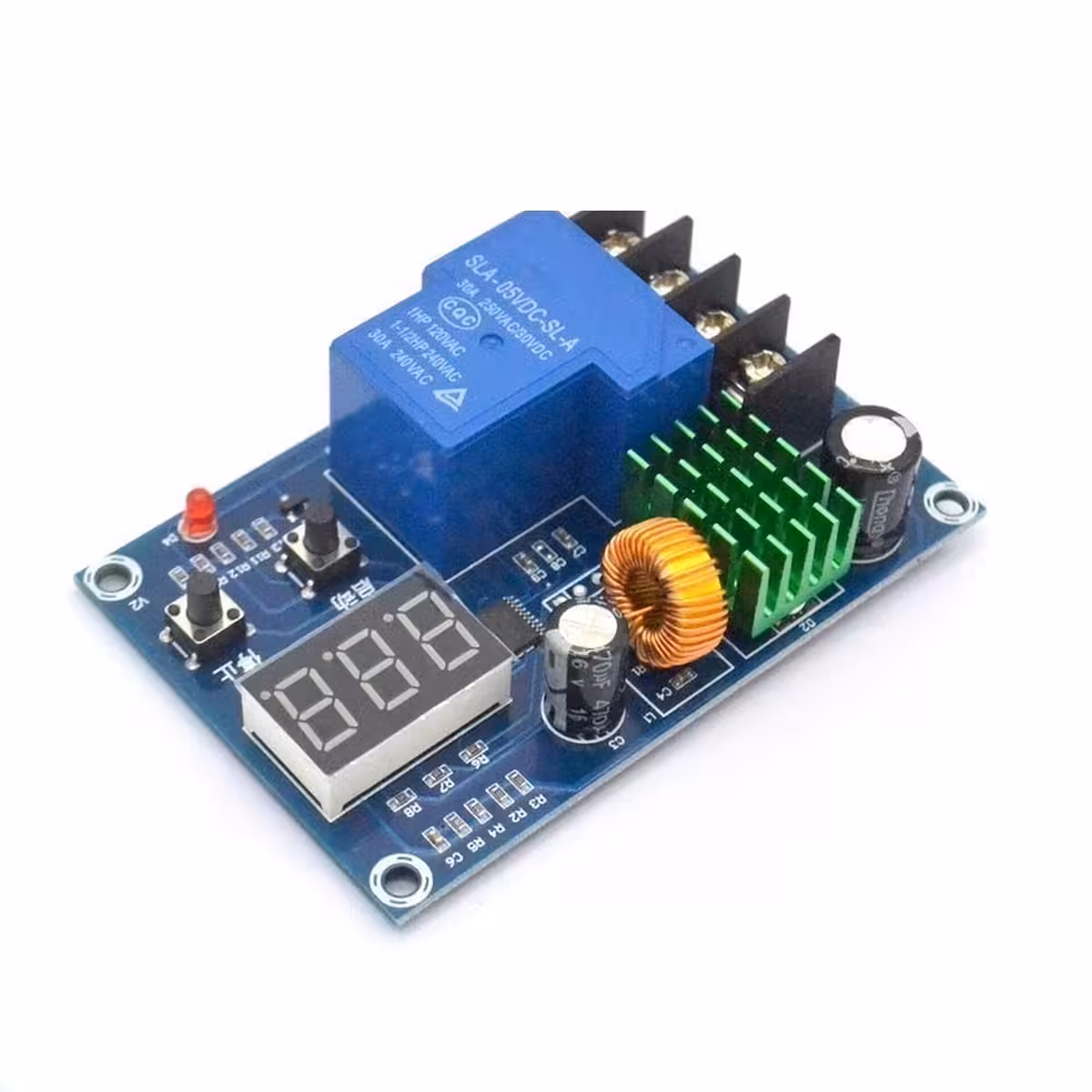

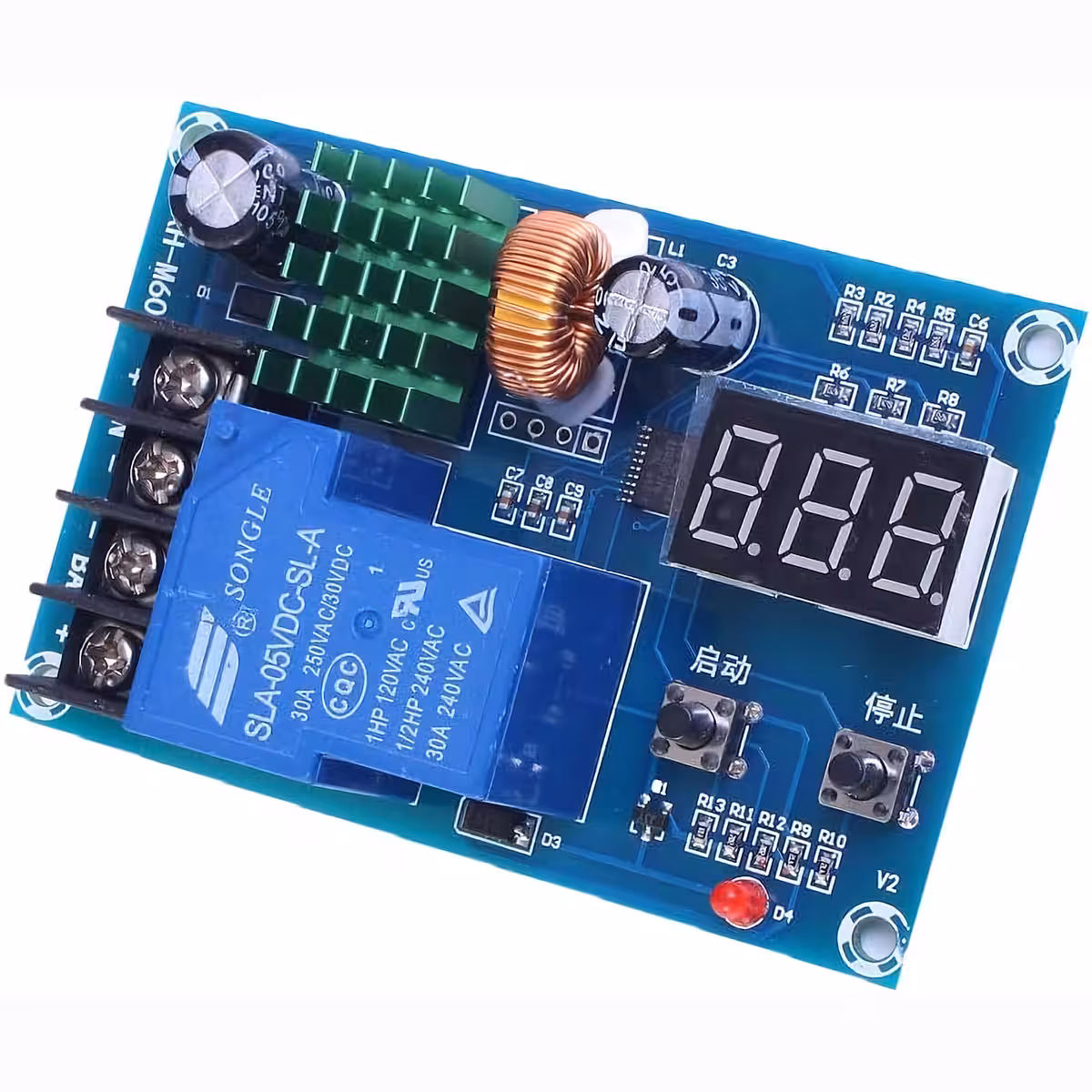

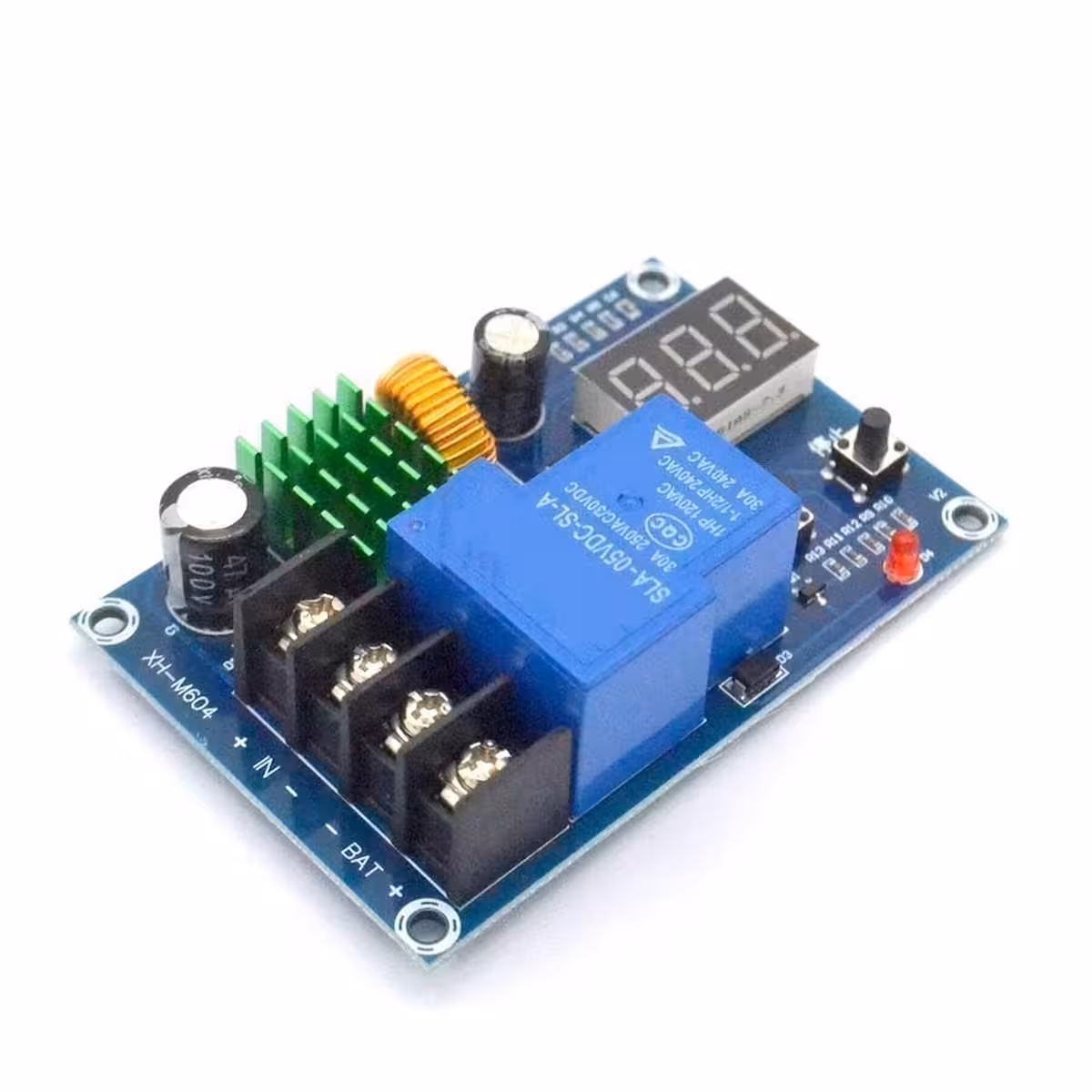

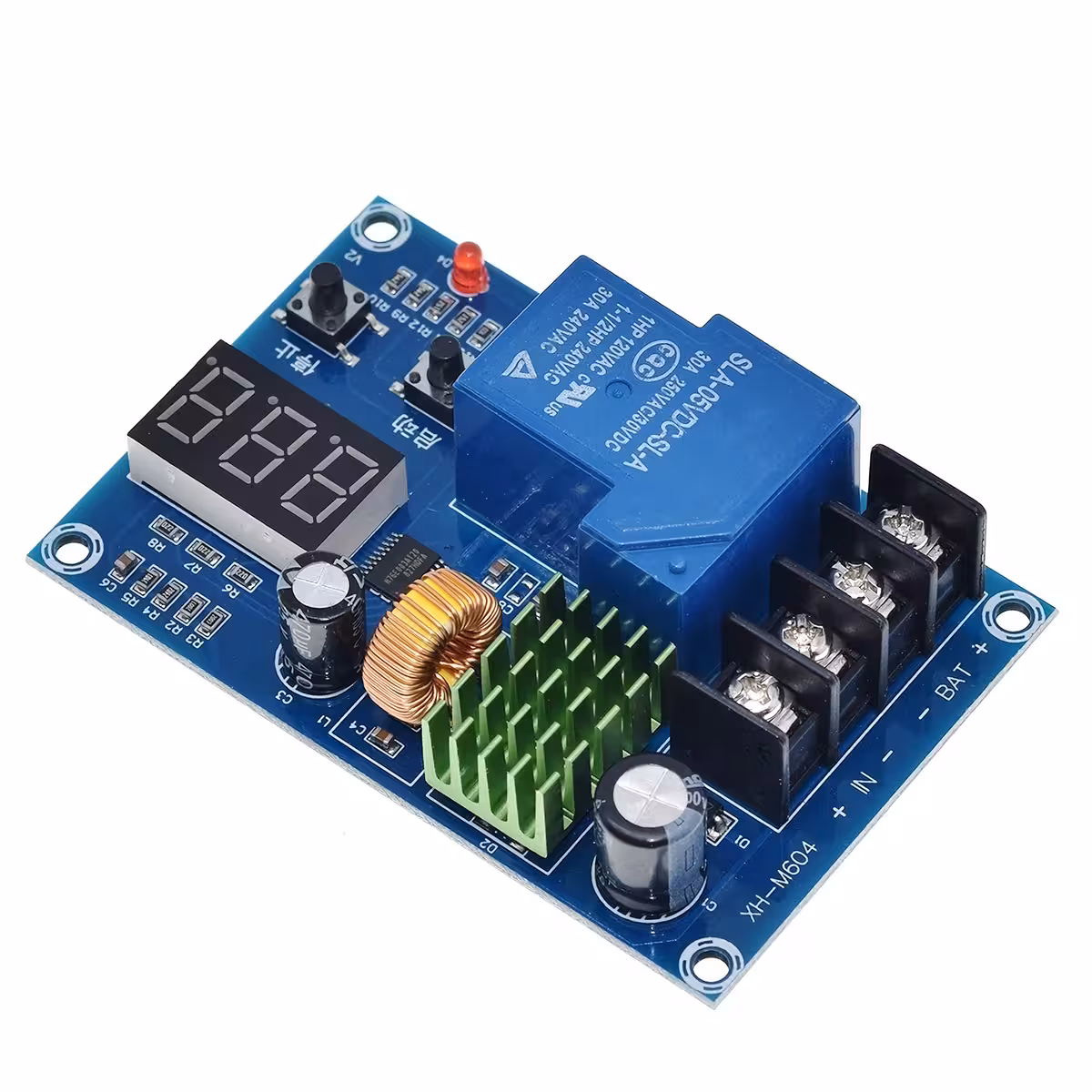

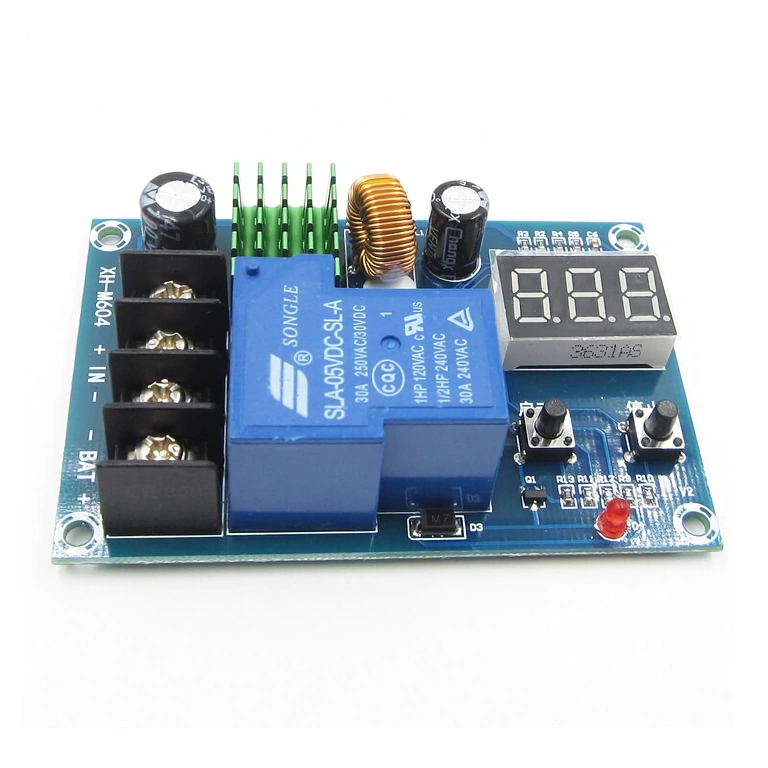

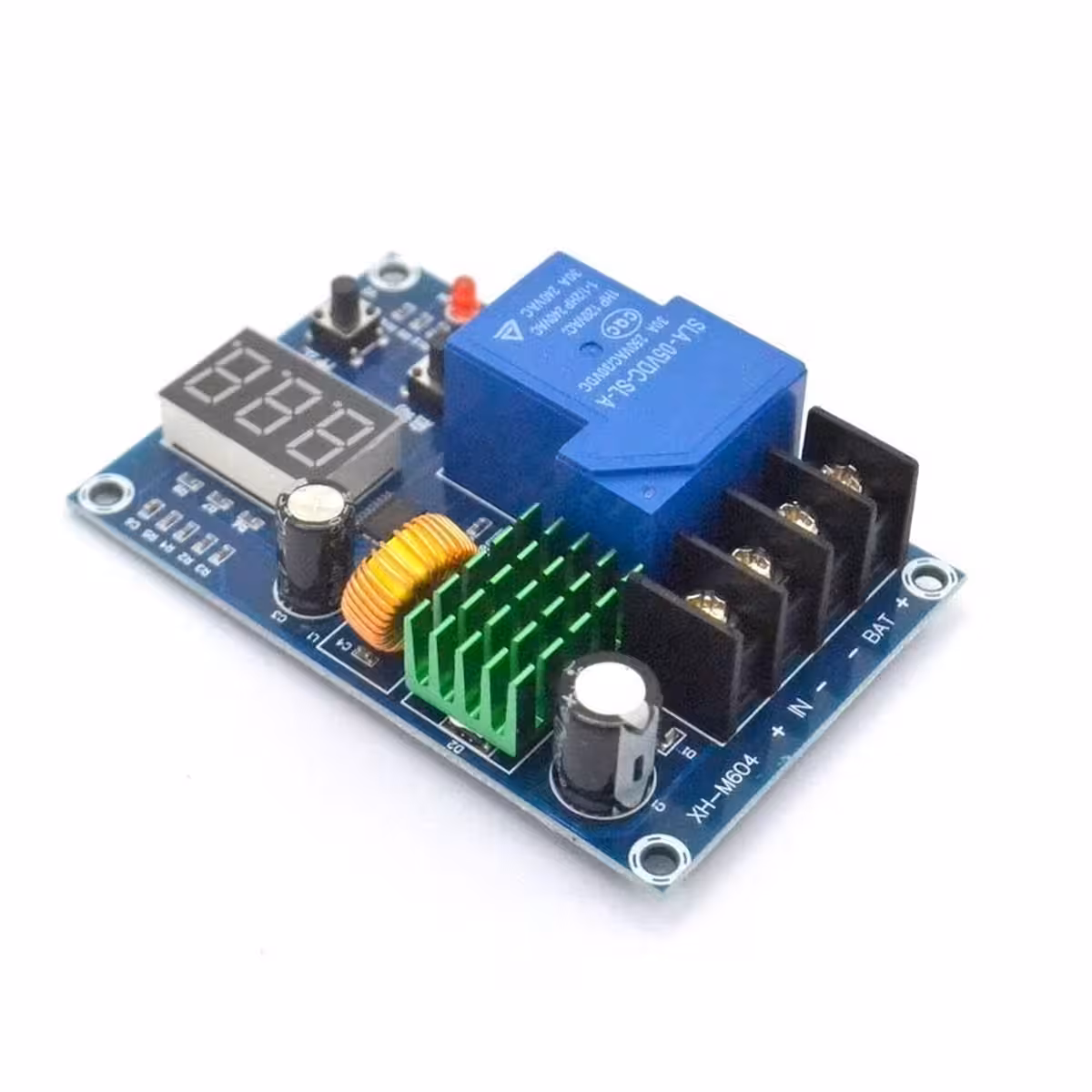

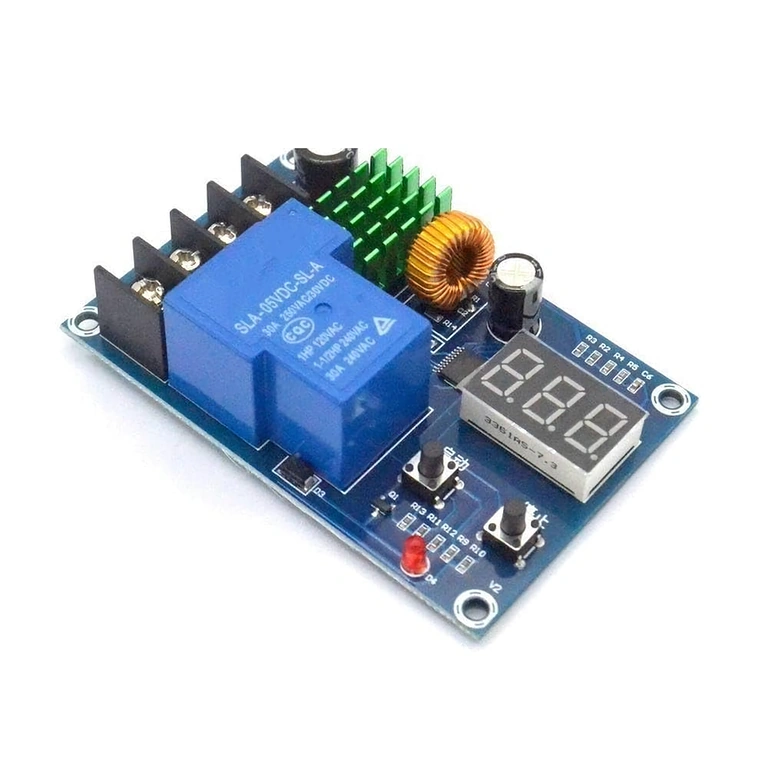

Saules uzlādes regulators XH-M604 30A — kontrolieris, kas pagarina akumulatora kalpošanas laiku jebkurā off-grid sistēmā
Pilnīga akumulatora izlāde var izmaksāt dārgi un būtiski samazināt tā resursu. Autonomās saules enerģijas sistēmās bez automātiskas vadības tas var notikt jebkurā brīdī — naktī, mākoņainā laikā vai brīžos, kad patēriņš pārsniedz saražoto enerģiju. XH-M604 saules regulators ir risinājums, kas novērš šādas situācijas: tas pārtrauc izlādi, pirms akumulators tiek bojāts, un automātiski atsāk uzlādi, tiklīdz spriegums sasniedz iestatīto robežu. Ierīce atbalsta 12V, 24V, 36V, 48V un 60V sistēmas — viens modulis gandrīz jebkurai konfigurācijai.
Piezīme: Sākuma un beigu sprieguma sliekšņi (start/stop) jāiestata manuāli atbilstoši akumulatora ražotāja specifikācijai. Rūpnīcas iestatījumi ir tikai informatīvi.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Plašs sprieguma diapazons 6V–60V — piemērots 12V, 24V, 36V, 48V un 60V sistēmām, novēršot nepieciešamību iegādāties atsevišķus kontrolierus katram spriegumam.
- 30A nominālā strāva — atbalsta paneļus līdz 360W (12V sistēmā) vai 720W (24V sistēmā), kas ir pietiekami vasarnīcai vai pilnībā aprīkotam kemperim.
- LCD displejs ar 0.1V precizitāti — reāllaika sprieguma uzraudzība un precīza sliekšņu iestatīšana, ko nespēj nodrošināt analogie voltmetri.
- Saderīgs ar 6 akumulatoru tipiem — Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH un svina-skābes (AGM/GEL) akumulatoriem bez papildu moduļiem.
- Īpaši kompakts izmērs 81×54×18 mm — viegli ievietojams jebkurā DIY korpusā, vadības panelī vai sadales kārbā, neaizņemot daudz vietas.
Tehniskā veiktspēja
PWM (impulsa platuma modulācijas) tehnoloģija regulē enerģijas plūsmu ar ātriem impulsiem, samazinot termisko slodzi uz akumulatora šūnām un pagarinot to kalpošanas laiku salīdzinājumā ar tiešo uzlādi. Kad spriegums nokrītas zem START pogā iestatītās robežas, kontrolieris automātiski aktivizē uzlādi no paneļa; sasniedzot STOP limitu, tas pārtrauc barošanu un pāriet uz uzraudzības režīmu. Rezultātā tiek nodrošināta pastāvīga aizsardzība pret pārlādi un dziļo izlādi bez nepieciešamības pēc manuālas iejaukšanās.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Modelis | XH-M604 |
| Ieejas spriegums | 6V – 60V DC |
| Nominālā strāva | 30A |
| Uzlādes veids | PWM (impulsa platuma modulācija) |
| Saderīgie spriegumi | 12V / 24V / 36V / 48V / 60V |
| Displejs | Digitāls LCD, precizitāte 0.1V |
| Maksimālā paneļa jauda (12V) | 360W |
| Maksimālā paneļa jauda (24V) | 720W |
| Saderīgie akumulatoru tipi | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, svina-skābes (AGM, GEL) |
| Izmēri | 81 × 54 × 18 mm |
| Pielietojums | Saules sistēmas, vēja ģeneratori, kemperi, off-grid, DIY projekti |
Programmēšana un lietošana

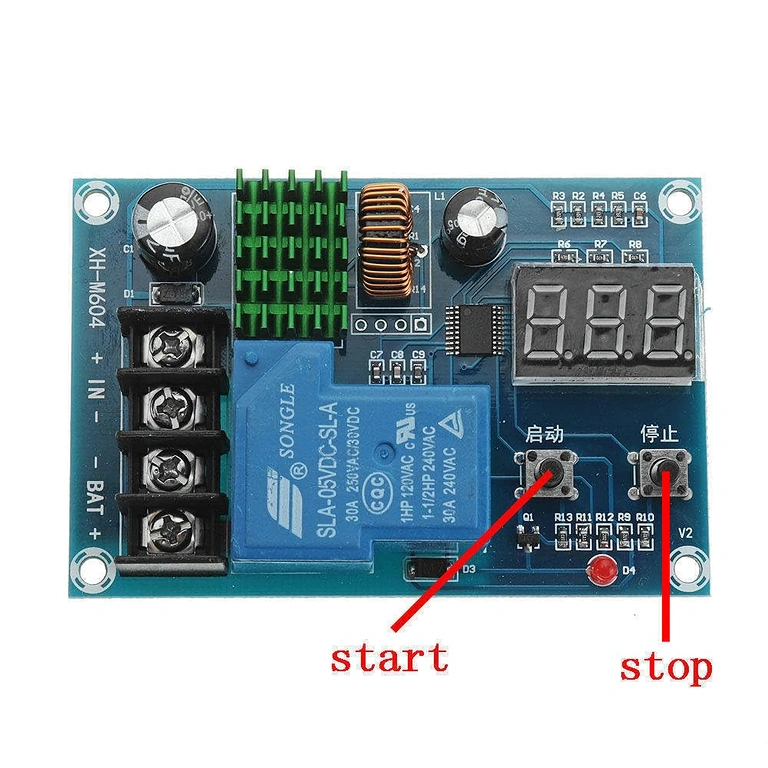

- Nospiediet un 3 sekundes turiet pogu START, pēc tam iestatiet spriegumu, pie kura kontrolieris sāks akumulatora uzlādi.
- Nospiediet un 3 sekundes turiet pogu STOP, pēc tam iestatiet spriegumu, pie kura uzlāde automātiski apstāsies.
- Lai atiestatītu rūpnīcas iestatījumus, turiet abas pogas vienlaikus, līdz displejā parādās „888”.

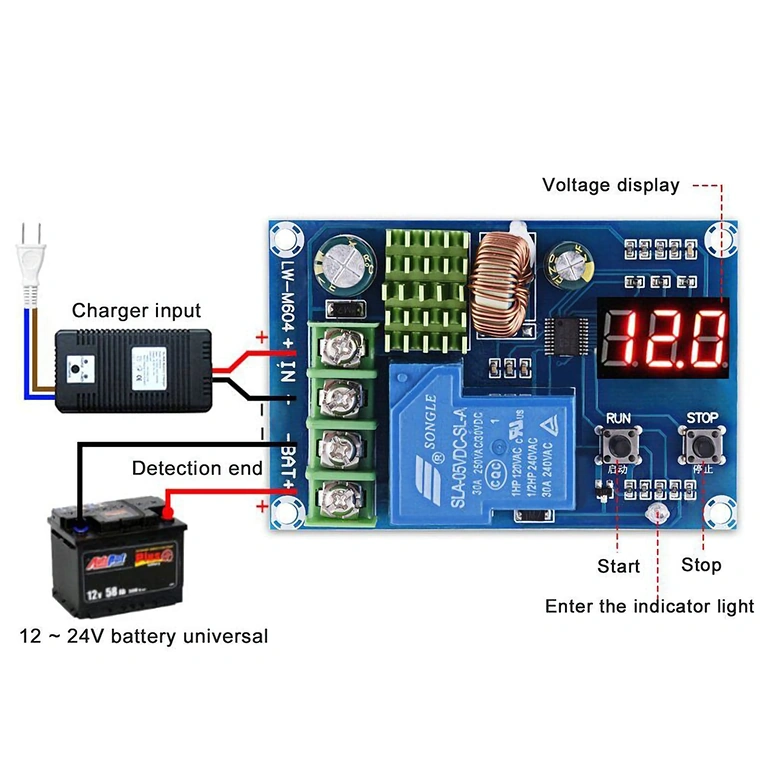

- Vispirms pievienojiet akumulatoru pie spailēm, tad saules paneli un visbeidzot patērētājus (spuldzes, invertoru, sūkni utt.).
- Stingri ievērojiet polaritāti (+/-) un izvairieties no moduļa pakļaušanas mitrumam vai tiešiem siltuma avotiem.
Komplektācija
- 1 x Saules uzlādes kontrolieris XH-M604 ar integrētu LCD displeju
Biežāk uzdotie jautājumi
Vai XH-M604 kontrolieri var izmantot ar LiFePO4 akumulatoriem?
Jā, modulis ir saderīgs ar LiFePO4 (litija dzelzs fosfāta) akumulatoriem, taču sākuma un beigu spriegums ir jāiestata manuāli atbilstoši akumulatora ražotāja ieteikumiem (parasti 13.8V-14.4V 12V LiFePO4 akumulatoram).
Kādu maksimālo saules paneļa jaudu tas atbalsta?
Ar 30A nominālo strāvu kontrolieris atbalsta saules paneļus līdz 360W 12V sistēmā un līdz 720W 24V sistēmā. Augstākiem spriegumiem (48V, 60V) atbalstītā jauda pieaug proporcionāli.
Vai tas darbojas ar vēja ģeneratoriem?
Jā, kontrolieri var izmantot arī ar mazjaudas vēja turbīnām, ja turbīnas izejas spriegums ir 6V-60V DC diapazonā un ir nodrošināta atbilstoša strāvas iztaisnošana.
Kā tas aizsargā akumulatoru pret dziļo izlādi?
Kontrolieris pastāvīgi uzrauga akumulatora spriegumu un automātiski atslēdz patērētājus vai pārtrauc izlādi, kad tiek sasniegts iestatītais minimālais slieksnis, tādējādi novēršot neatgriezeniskus akumulatora bojājumus.
Vai pie moduļa izejas var tieši pieslēgt invertoru?
Jā, taču pārliecinieties, ka invertora jauda nepārsniedz kontroliera 30A kapacitāti, un izmantojiet atbilstoša šķērsgriezuma kabeļus, lai izvairītos no savienojumu pārkaršanas.
