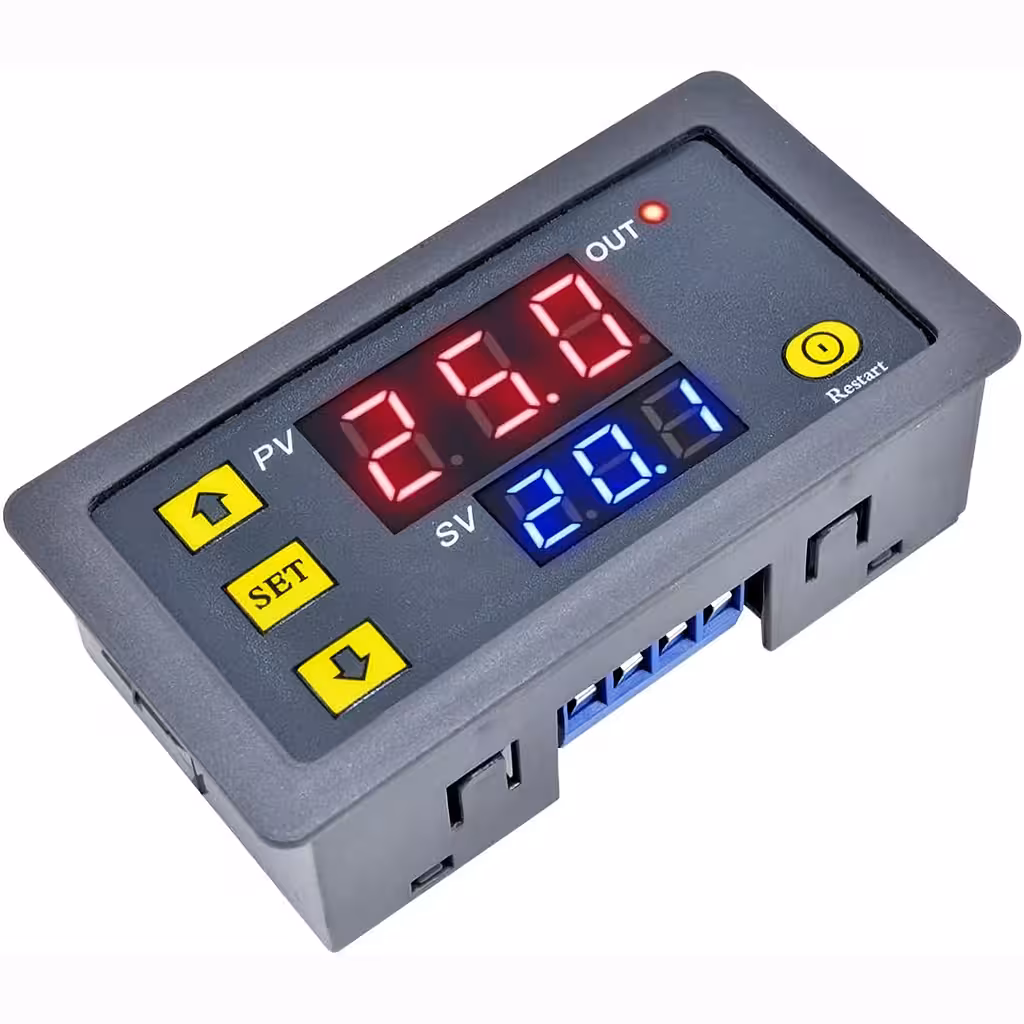

Programmējams 220V laika relejs ar dubulto T1/T2 displeju — precīza laika kontrole bez analogās novirzes
Vai nepieciešams automatizēt sūkni, ventilatoru vai laistīšanas sistēmu, neuztraucoties par manuālu ieslēgšanu un izslēgšanu? Programmējams laika relejs ir risinājums, kas paveiks darbu jūsu vietā. Vienkārši iestatiet T1 un T2 intervālus, izvēlieties darbības režīmu, un ierīce darbosies patstāvīgi dienu un nakti, saglabājot iestatījumus arī pēc strāvas padeves pārtraukuma.
Piezīme: Modulis paredzēts uzstādīšanai personām ar pamatzināšanām elektrotehnikā. Pirms montāžas obligāti iepazīstieties ar komplektā iekļauto pieslēguma shēmu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Dubultais LED displejs T1 + T2 — vienlaicīgi redzami un ērti regulējami abi laika intervāli bez nepieciešamības pārslēgties starp izvēlnēm.
- 6 darbības režīmi — aizture, taimeris, cikliskā ON/OFF un OFF/ON darbība nodrošina risinājumu jebkuram scenārijam, sākot no automātiskās laistīšanas līdz rūpnieciskām iekārtām.
- Diapazons 0–999 sekundes, minūtes vai stundas — pilnīga elastība, izmantojot P0 parametru, bez papildu moduļiem.
- Atmiņa bez strāvas padeves — T1, T2, P0 un P1 iestatījumi tiek saglabāti; pēc strāvas atjaunošanas ierīce turpina darbu no vietas, kur tā apstājās.
- Jauda 10A / 1500W — tieša sūkņu, ventilatoru, sildelementu un apgaismojuma vadība bez papildu kontaktora.
- Kompakts dizains — izmēri 79×26×43 mm, montāžas atvere 72×40 mm, piemērots ievietošanai standarta elektrības sadales paneļos.
Tehniskās detaļas un veiktspēja
Moduļa pamatā ir specializēts mikrokontrolleris, nevis analogā RC ķēde. Tas nozīmē, ka iestatītais laika intervāls paliek nemainīgs neatkarīgi no sprieguma vai temperatūras svārstībām. SET, + un – pogas ļauj veikt pilnu konfigurāciju mazāk nekā minūtē, savukārt cikla režīmi (P1-4 un P1-5) nodrošina bezgalīgu ON/OFF darbību bez manuālas iejaukšanās. NO/NC releja kontakts nodrošina saderību gan ar aktīvām, gan induktīvām slodzēm līdz 1500W (220V AC).
| Parametrs | Vērtība / Detaļas |
|---|---|
| Barošanas spriegums | AC 220V |
| Maksimālā darba strāva | 10A |
| Maksimālā komutējamā jauda | 1500W |
| Laika intervāls T1 / T2 | 0–999 sekundes / 0–999 minūtes / 0–999 stundas |
| Laika vienības (P0) | P0=0 sekundes | P0=1 minūtes | P0=2 stundas |
| Darbības režīmi (P1) | P1-0 līdz P1-5 (6 režīmi) |
| Iestatījumu atmiņa | Neatmiņas (saglabājas pēc strāvas zuduma) |
| Displejs | Dubultais LED (T1 + T2) |

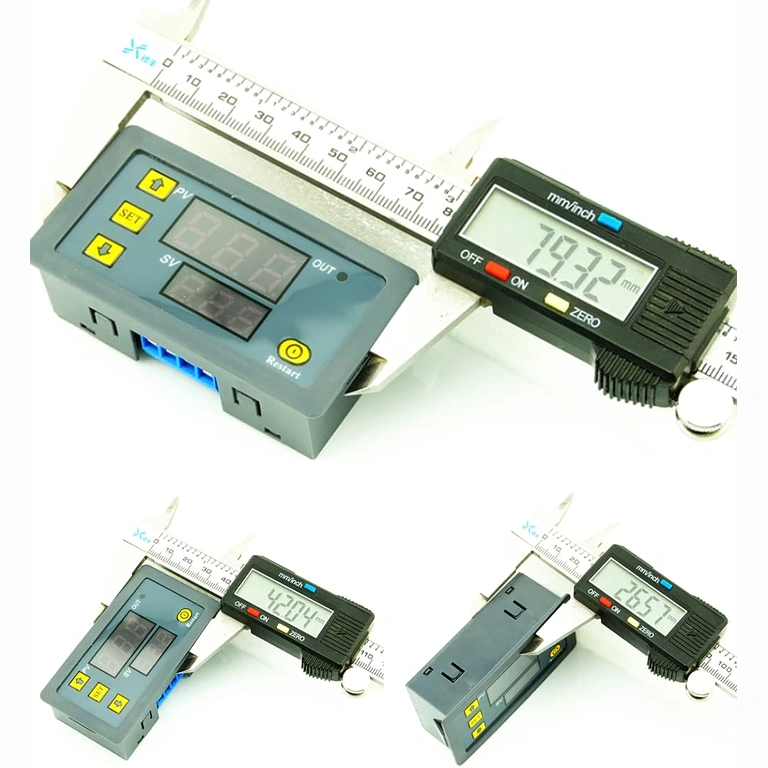

| Moduļa izmēri | 79 × 26 × 43 mm |
| Montāžas atveres izmērs | 72 × 40 mm |
| Izejas tips | Releja kontakts NO/NC |
Programmēšanas un lietošanas instrukcija

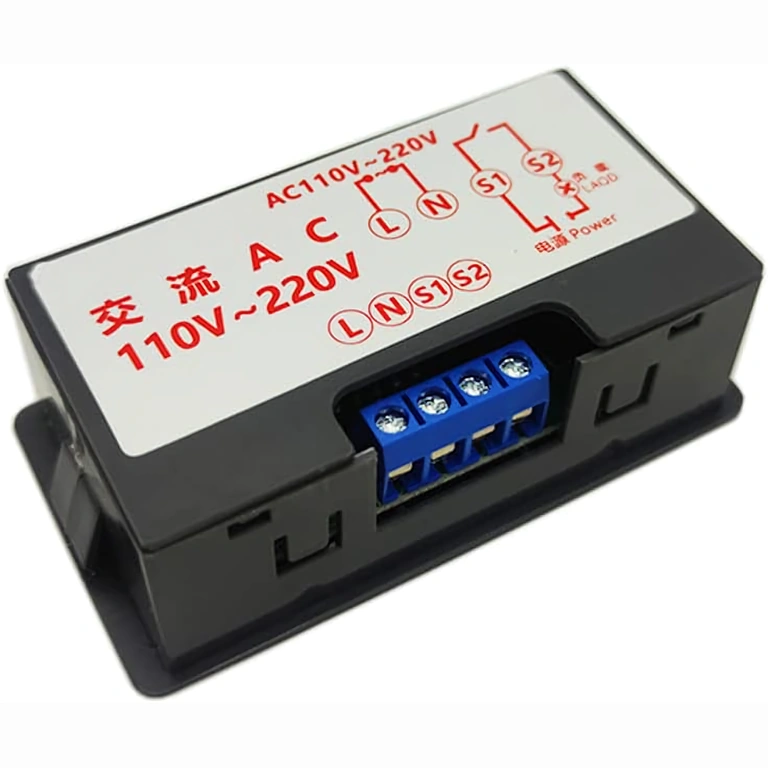

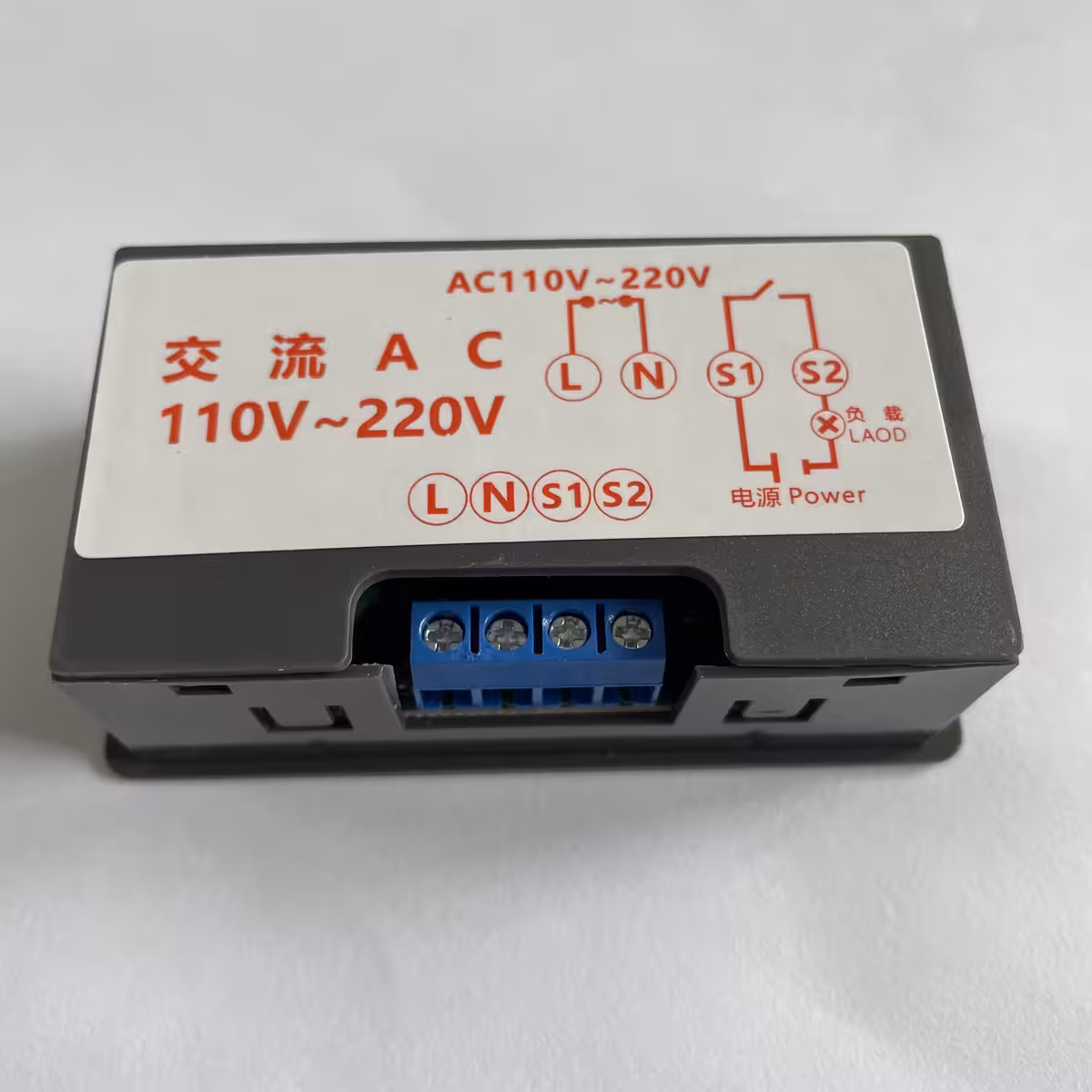

- Pievienojiet moduli saskaņā ar elektrisko shēmu (L, N 220V ieeja; slodzes izeja uz NO/COM kontaktiem).
- Pieslēdziet AC 220V barošanu. Displejā parādīsies noklusējuma laika vērtība T1.

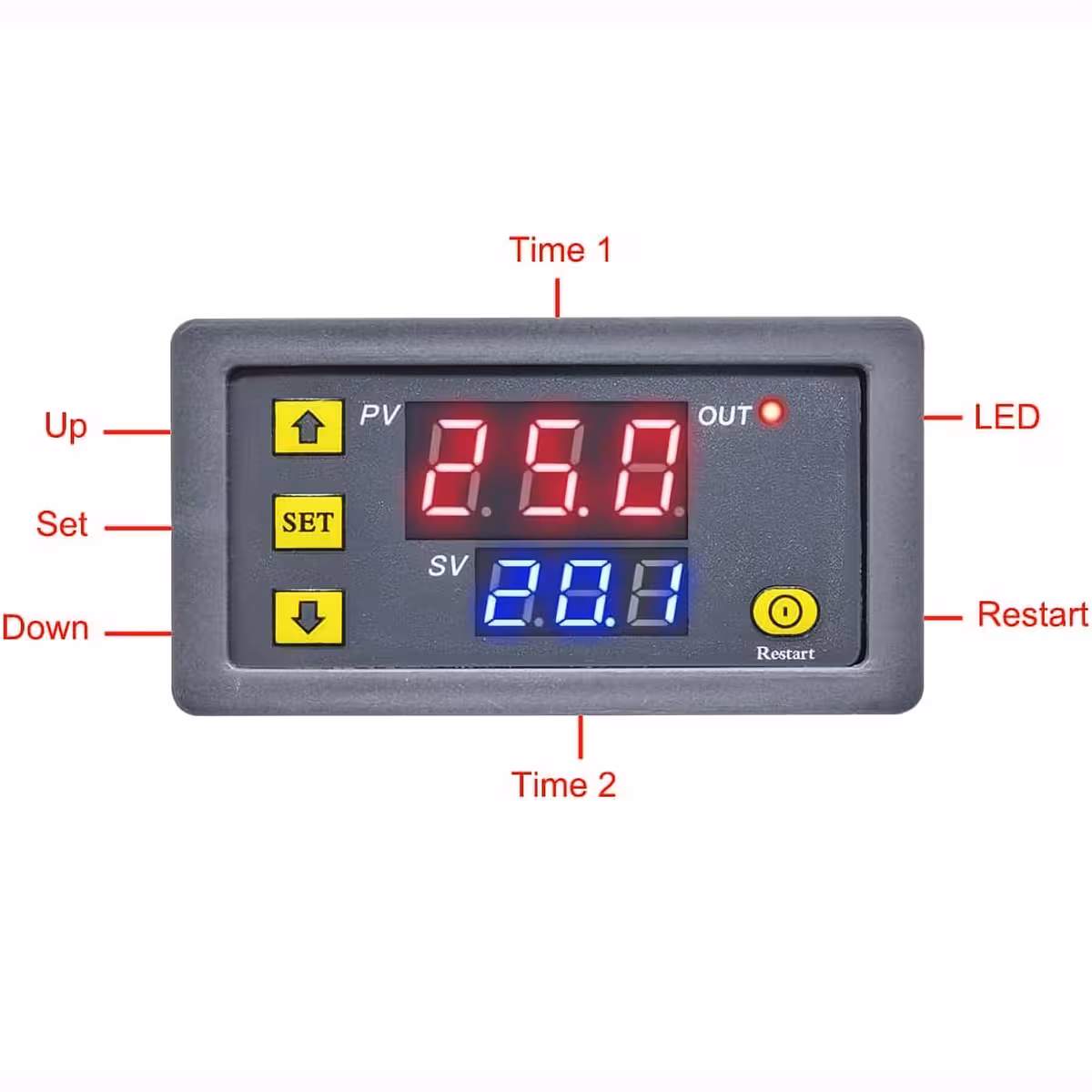

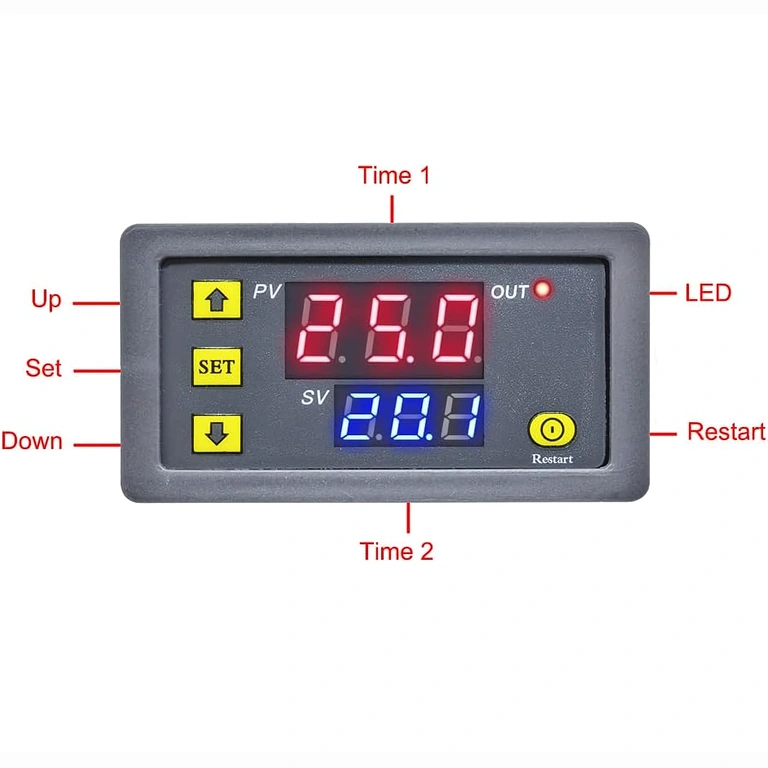

- Īsi nospiediet pogu SET, lai atvērtu rediģēšanas režīmu. Aktīvais cipars sāks mirgot.
- Izmantojiet + un – pogas, lai iestatītu vēlamo T1 vērtību (ON ilgums vai aizture, atkarībā no režīma).
- Atkārtoti nospiediet SET, lai pārietu uz T2 iestatīšanu.
- Nospiediet SET, lai saglabātu, vai nogaidiet dažas sekundes, līdz iestatījumi saglabājas automātiski.
- Turiet pogu SET (3–5 sekundes), lai piekļūtu papildu parametru izvēlnei.
- Iestatiet P0 (laika vienību):
- P0=0 — sekundes
- P0=1 — minūtes
- P0=2 — stundas
- Īsi nospiediet SET, lai pārslēgtos uz P1 un izvēlētos darbības režīmu:
- P1-0: pēc T1 aiztures relejs ieslēdzas un paliek aktīvs
- P1-1: pēc T1 aiztures relejs paliek neaktīvs
- P1-2: pēc T1 relejs ieslēdzas; pēc T2 izslēdzas
- P1-3: pēc T1 relejs ir neaktīvs; pēc T2 ieslēdzas
- P1-4: cikls ON (T1) → OFF (T2) → ON (T1)…
- P1-5: cikls OFF (T1) → ON (T2) → OFF (T1)…
- Nospiediet SET, lai saglabātu parametrus un izietu no izvēlnes. Modulis automātiski sāks darbu jaunajā režīmā.
Praktisks piemērs — cikls 30s ON / 60s OFF: Iestatiet T1=30, T2=60, P0=0 (sekundes), P1=4. Relejs automātiski pārslēgsies: 30 sekundes aktīvs, 60 sekundes neaktīvs, atkārtojot ciklu bezgalīgi.
Komplektācija
- 1 × Digitālais programmējamais laika relejs 220V
- 1 × Elektriskā pieslēguma shēma
Biežāk uzdotie jautājumi
Vai ierīce darbojas ar citu spriegumu, piemēram, 12V DC?
Nē. Šis modelis ir paredzēts tikai AC 220V barošanai. Zema sprieguma lietojumiem (12V, 24V DC) nepieciešams atbilstošs modelis.
Vai iestatījumi pazūd, ja tiek pārtraukta strāvas padeve?
Nē. Neatmiņas atmiņa saglabā T1, T2 un P0/P1 parametrus. Pēc strāvas atjaunošanas relejs automātiski turpina darbu ar pēdējiem saglabātajiem iestatījumiem.
Kādas slodzes var pieslēgt releja izejai?
Atbalsta aktīvās un induktīvās slodzes līdz 10A / 1500W pie 220V AC — ūdens sūkņus, ventilatorus, sildelementus, LED lentes un mazus motorus. Lielām induktīvām slodzēm ieteicams izmantot papildu kontaktoru.
Vai var iestatīt intervālu, kas mazāks par 1 sekundi?
Nē. Minimālā izšķirtspēja ir 1 sekunde. Laika uzskaitei milisekundēs nepieciešams relejs ar augstāku precizitāti.
Vai to var uzstādīt tieši elektrības sadales skapī?
Jā. Montāžas izmērs 72×40 mm ļauj to ērti iestrādāt standarta vadības paneļos vai sadales kārbās. Kompaktais izmērs (79×26×43 mm) atstāj pietiekami daudz vietas citiem komponentiem.
