BMS modulis 3S 60A – pilnvērtīga aizsardzība un balansēšana 14.8V Li-Ion 18650 akumulatoru blokiem
Neaizsargāti akumulatori nolietojas ievērojami ātrāk. Li-Ion akumulatoru bloks bez aktīvas uzraudzības intensīvas lietošanas laikā var zaudēt pat 30–40% no savas kapacitātes tikai dažu mēnešu laikā. 3S 60A BMS modulis atrisina šo problēmu: tas uzrauga katru šūnu atsevišķi, automātiski reaģē uz jebkādām novirzēm un nodrošina vienmērīgu akumulatora bloka balansēšanu katrā uzlādes ciklā.
Piezīme: Komplektā nav iekļauti 18650 akumulatori. Pirms montāžas pārbaudiet akumulatoru bloka nominālo spriegumu. 70A strāva ir pieļaujama īslaicīgos pīķa brīžos; ieteicamā maksimālā nepārtrauktā darba strāva ir 60A.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 60A nepārtraukta / 70A pīķa strāva — nodrošina jaudīgu motoru darbību bez sprieguma kritumiem vai negaidītas izslēgšanās, pat DIY industriālajos risinājumos.
- Pasīvā balansēšana 100mA uz šūnu — izlīdzina sprieguma starpības starp šūnām uzlādes laikā, novēršot hronisku disbalansu, kas samazina akumulatora darbības laiku.
- Trīskārša automātiskā aizsardzība — pret pārlādi (4.2V ±0.03V), pārmērīgu izlādi (3.2V ±0.1V) un īssavienojumu, bez nepieciešamības pēc manuālas iejaukšanās.

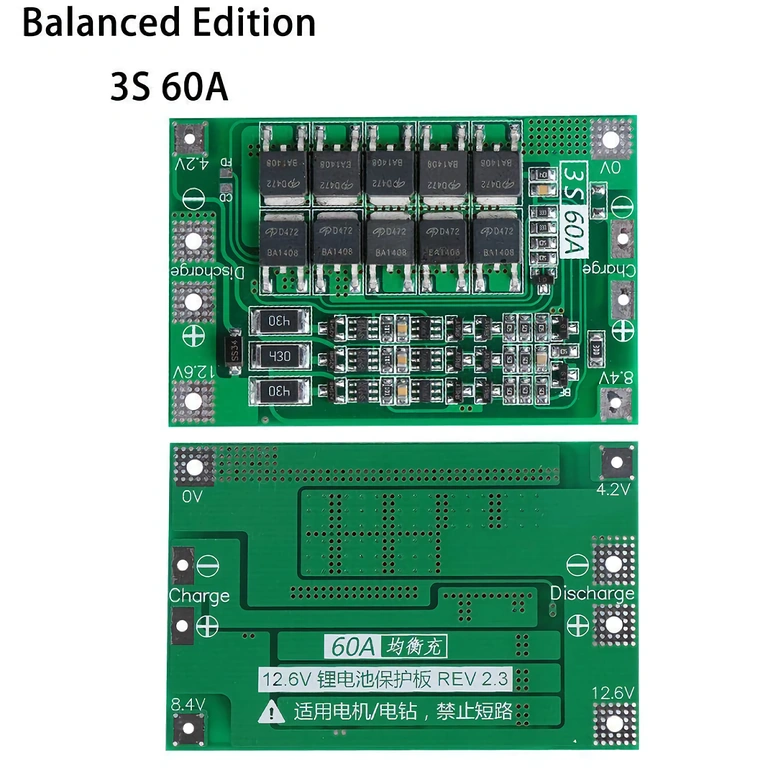

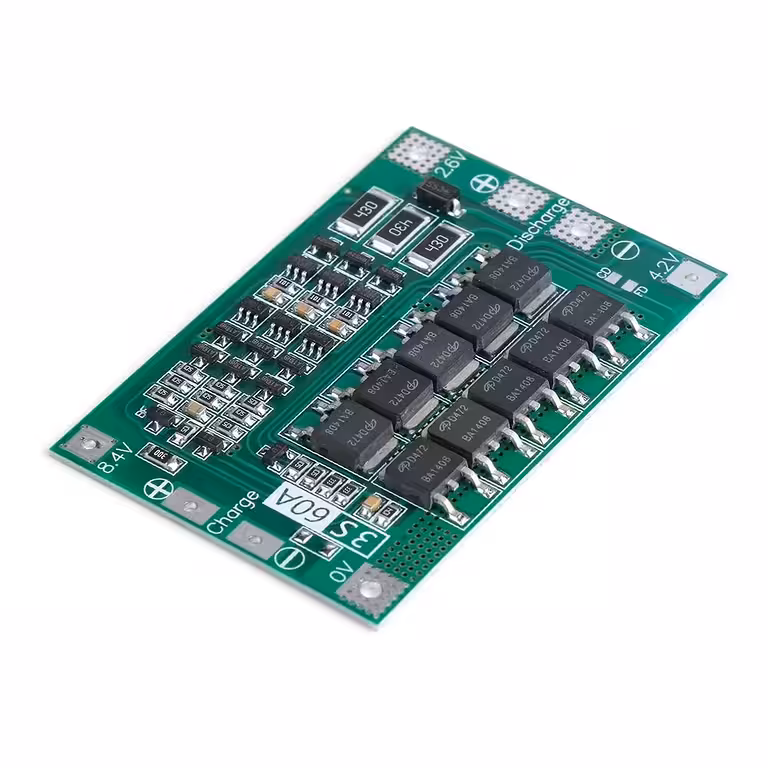

- 10 jaudas MOSFET tranzistori — zema iekšējā pretestība un efektīvāka siltuma izkliede salīdzinājumā ar moduļiem, kam ir tikai 6 MOSFET, kā arī ātrāka reakcija kļūmes gadījumā.
- Tikai 3.4 mm biezums — kompakts izmērs, kas ļauj to ievietot šaurās urbjmašīnu korpusos, dronos vai RC mašīnās, kur standarta moduļi neietilpst.

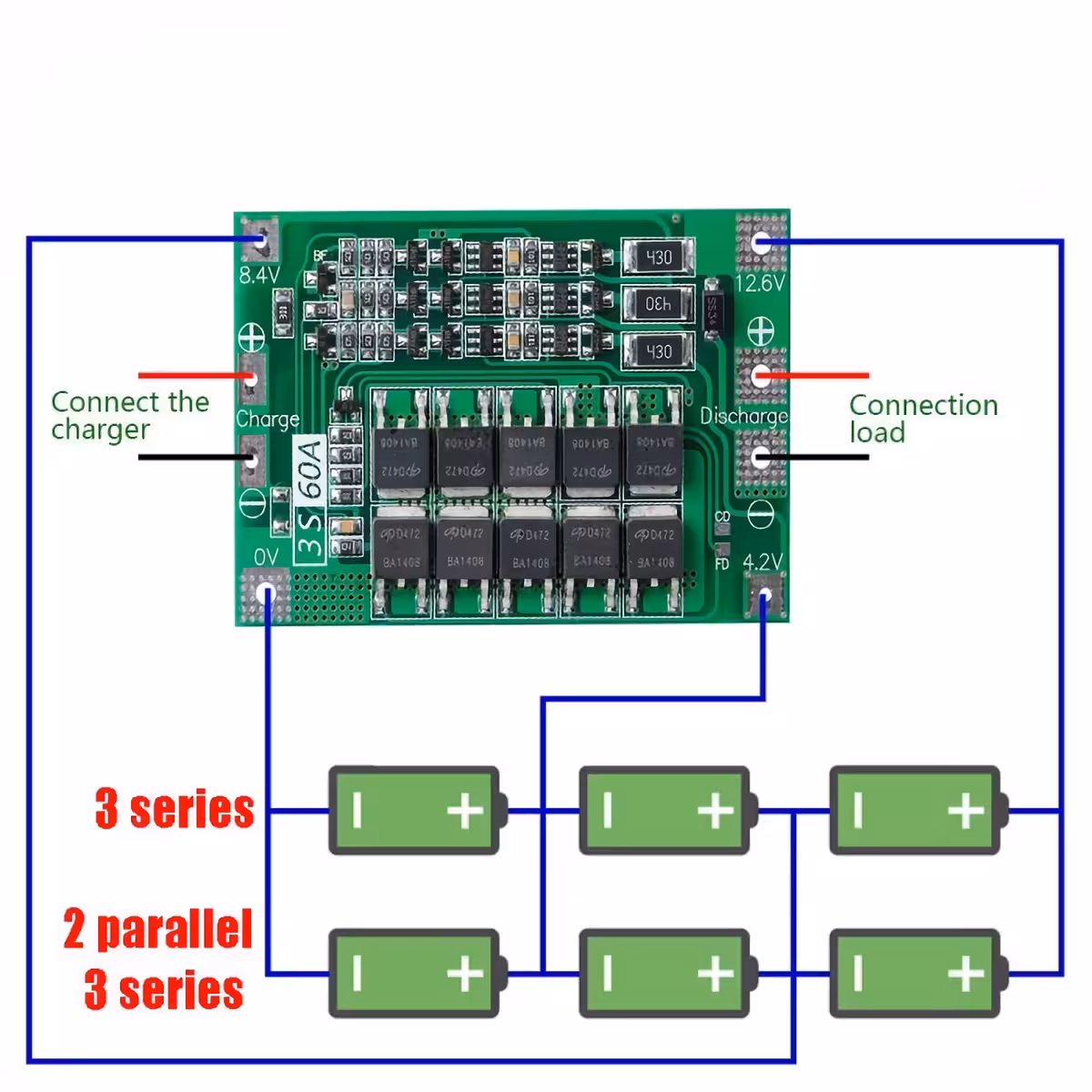

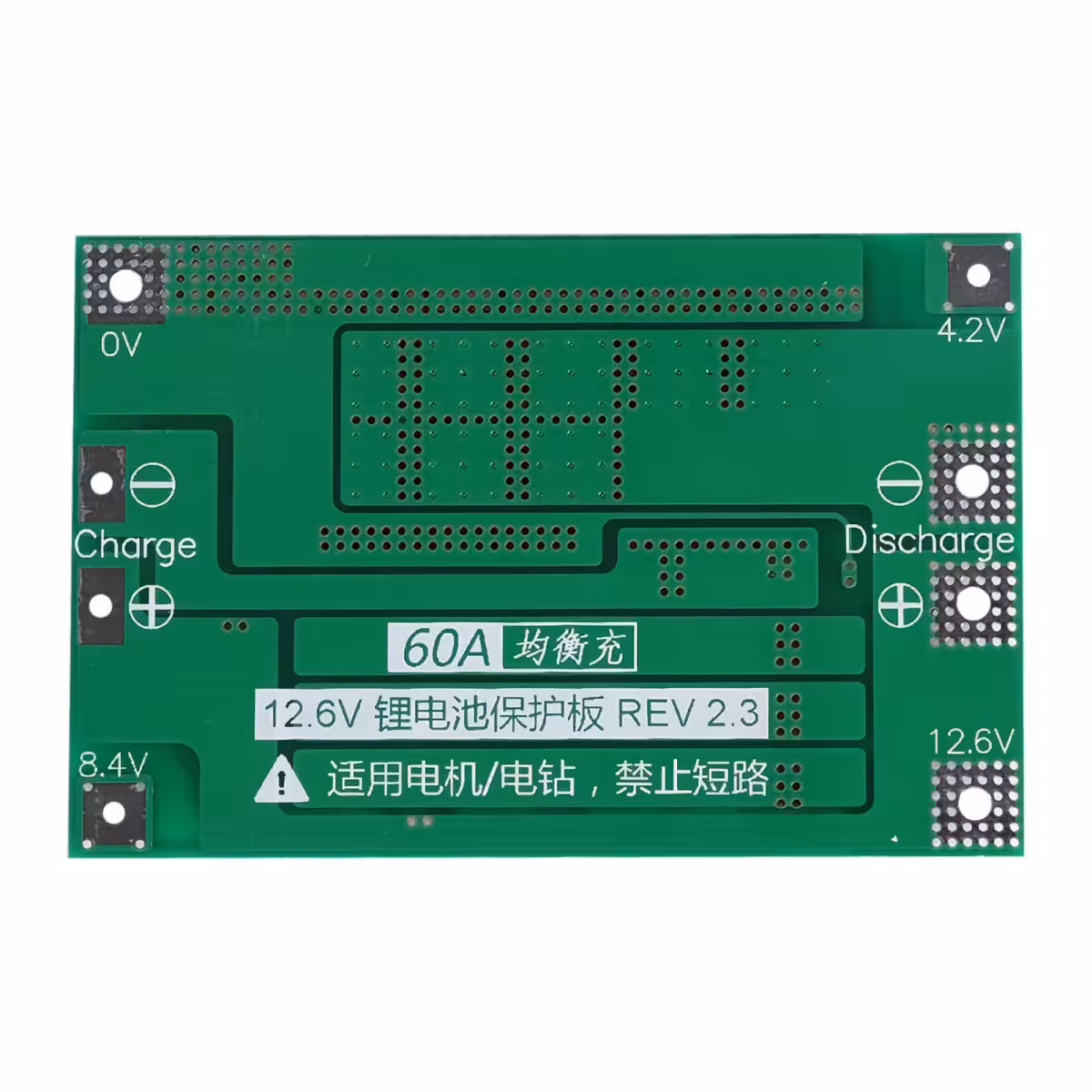

- Kopējais ports (B- / P- / C-) — ļauj vienlaicīgi pieslēgt lādētāju un patērētāju, bez nepieciešamības pēc atsevišķas elektroinstalācijas.
Tehniskā informācija un veiktspēja

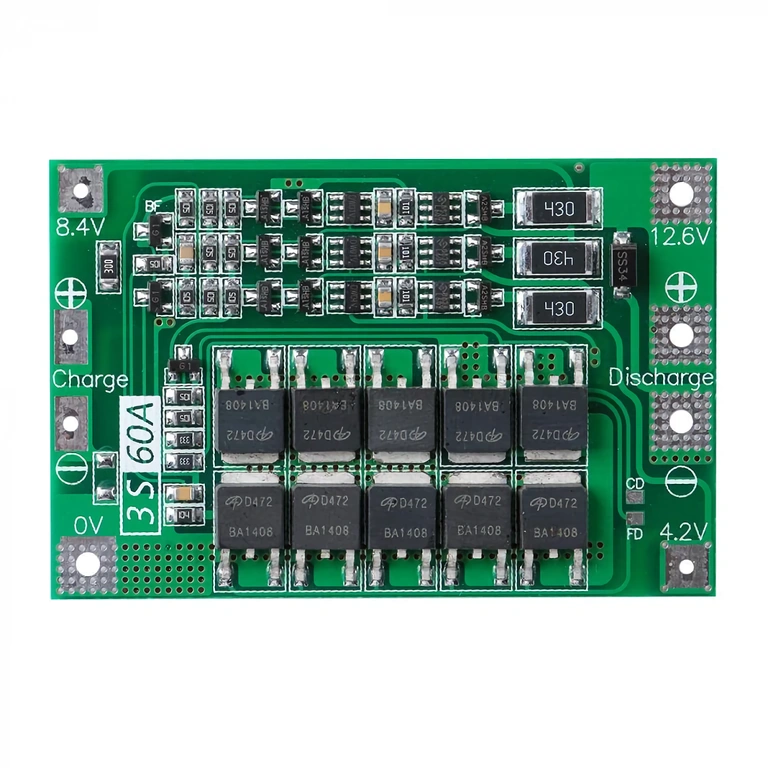

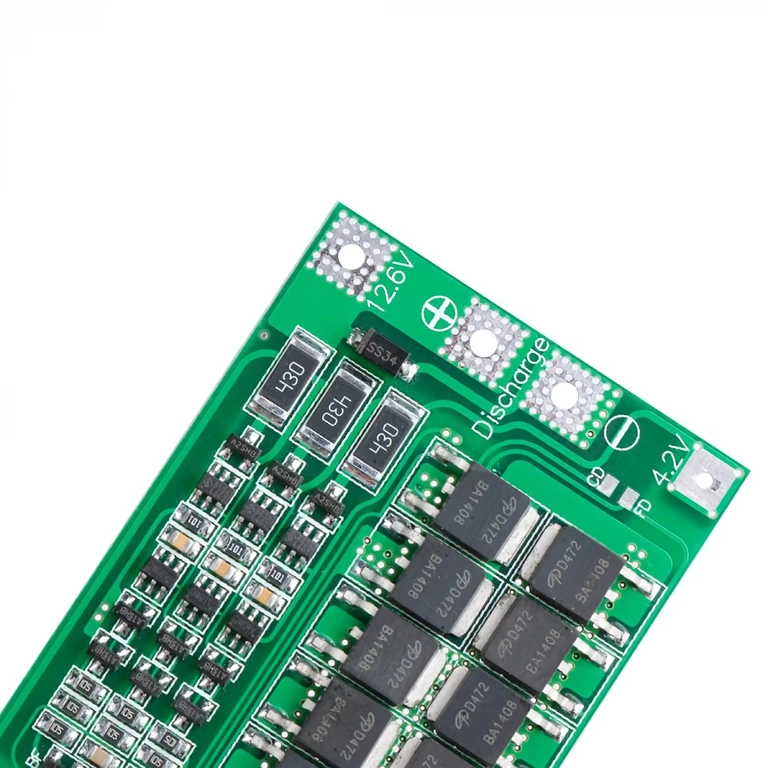

Shēma ir veidota, izmantojot 10 simetriski izvietotus jaudas MOSFET tranzistorus, kas samazina kopējo iekšējo pretestību un enerģijas zudumus slodzes laikā. Aizsardzības sliekšņi ir rūpnieciski kalibrēti standarta Li-Ion ķīmijai: 4.2V pie pārlādes un 3.2V pie pārmērīgas izlādes — šīs vērtības pasargā šūnas, nezaudējot to lietderīgo kapacitāti.
Pasīvās balansēšanas sistēma darbojas tikai uzlādes fāzē, izkliedējot lieko enerģiju no vairāk uzlādētajām šūnām caur īpašiem rezistoriem. Maksimālā pieļaujamā uzlādes strāva ir 15A, kas ir saderīga ar tirgū pieejamajiem profesionālajiem 3S lādētājiem. Pie 20–30A izlādes strāvas modulis darbojas bez papildu dzesēšanas; tuvojoties 60A robežai, ieteicams nodrošināt atbilstošu ventilāciju.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Akumulatoru konfigurācija | 3S (Li-Ion 18650) |
| Bloka nominālais spriegums | 14.8V (lādētājs: 12.6V izeja) |
| Maksimālā uzlādes strāva | 15A |
| Maksimālā izlādes strāva (nepārtraukta) | 60A |
| Maksimālā izlādes strāva (pīķa) | 70A |
| Aizsardzība pret pārlādi | 4.2V ± 0.03V uz šūnu |
| Aizsardzība pret pārmērīgu izlādi | 3.2V ± 0.1V uz šūnu |
| Balansēšanas strāva | 100mA uz šūnu |
| MOSFET skaits | 10 |
| Izmēri | 62 × 42 × 3.4 mm |
| Aizsardzība pret īssavienojumu | Jā (automātiska, atiestatās pēc slodzes noņemšanas) |
| Portu topoloģija | Kopējais ports (B- / P- / C-) |
| Ieteicamais pielietojums | Urbjmašīnas, elektriskie skrūvgrieži, droni, RC modeļi, robotizētie putekļsūcēji, DIY projekti |
Komplektācija
- 1 × BMS modulis 3S 60A Li-Ion 18650 akumulatoriem
Biežāk uzdotie jautājumi
Vai tas darbojas ar jebkuriem 18650 akumulatoriem neatkarīgi no kapacitātes?
Jā. 3S 60A BMS modulis ir saderīgs ar jebkurām Li-Ion 18650 šūnām, neatkarīgi no to kapacitātes (mAh). Balansēšana ir efektīvāka, ja izmantojat viena modeļa un vienādas kapacitātes šūnas — lielas atšķirības starp šūnām palēnina balansēšanas procesu.
Kas notiek īssavienojuma gadījumā?
Modulis milisekunžu laikā konstatē īssavienojumu un automātiski pārtrauc izlādes ķēdi, izmantojot MOSFET tranzistorus. Akumulators un pievienotā ierīce ir pasargāti. Atkārtota pieslēgšana notiek automātiski pēc bojātās slodzes noņemšanas — manuāla atiestatīšana nav nepieciešama.
Kādam spriegumam jābūt lādētājam?
3S Li-Ion akumulatoru blokam lādētājam jāizdod tieši 12.6V — tas ir pilnas uzlādes spriegums 3 virknē savienotām šūnām. Izmantojiet speciālu 3S lādētāju ar strāvas ierobežojumu; nepiemērots lādētājs var sabojāt šūnas pat ar uzstādītu BMS.
Vai pie lielas strāvas ir nepieciešams radiators?
Pie 20–30A modulis darbojas bez papildu dzesēšanas. Ja ilgstoši strādājat tuvu 60A nepārtrauktas slodzes robežai, uz MOSFET tranzistoriem ieteicams uzlikt nelielu radiatoru vai nodrošināt aktīvu ventilāciju — ilgstoša paaugstināta temperatūra samazina tranzistoru kalpošanas laiku.
