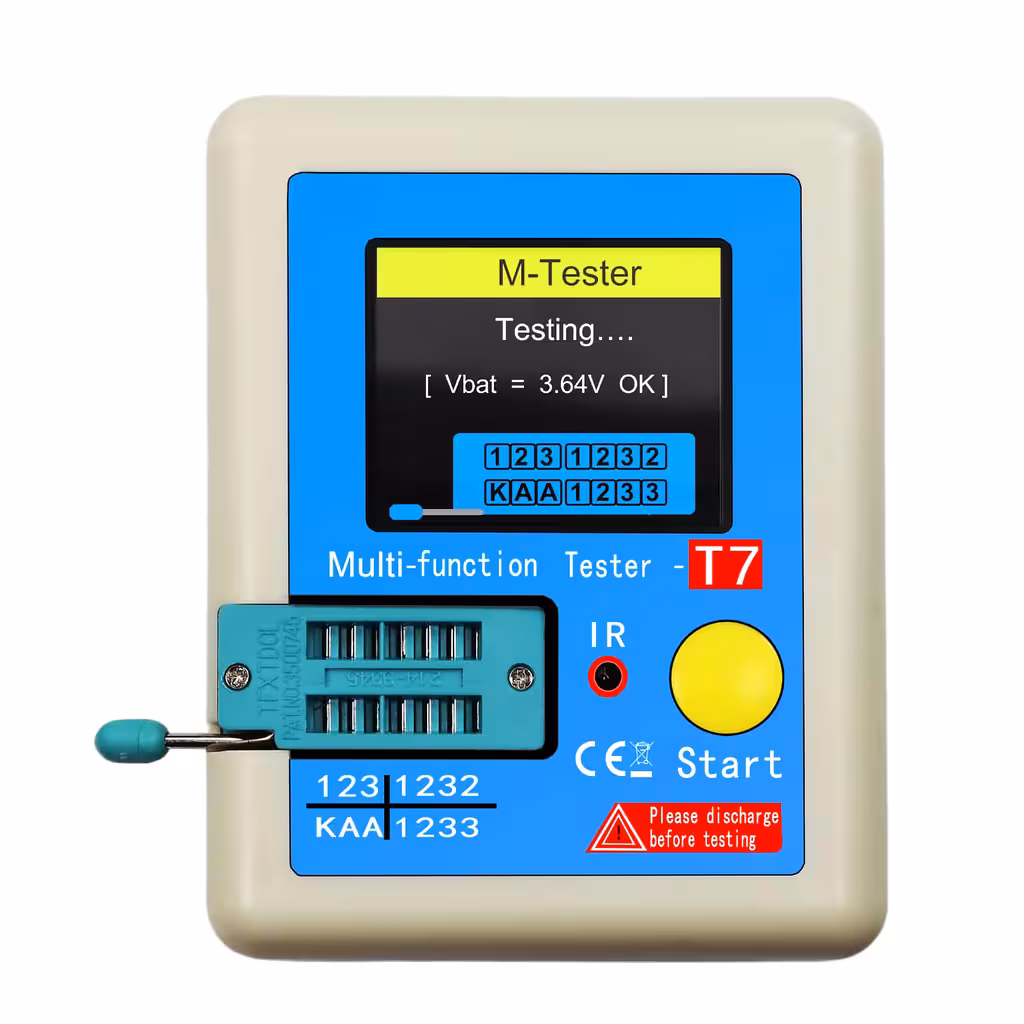

LCR-T7 ESR mērītājs – automātisks testeris jebkuras elektroniskās komponentes ātrai identificēšanai
Vai rokās ir neatpazīta komponente, vai vēlaties ātri pārbaudīt, vai elektrolītiskais kondensators vēl ir darba kārtībā? LCR-T7 paveiks to bez sarežģītiem iestatījumiem — vienkārši pievienojiet komponenti, nospiediet pogu un skatiet rezultātus uz krāsainā TFT ekrāna.
Piezīme: NEPIEVIENOJIET lādētus kondensatorus. Pirms testēšanas pārliecinieties, ka visas komponentes ir pilnībā izlādētas, lai izvairītos no ierīces bojājumiem. Uzlādējiet akumulatoru, kad spriegums nokrītas zem 3V.
Kāpēc izvēlēties LCR-T7 modeli? (Galvenās priekšrocības):
- Automātiska noteikšana bez iestatījumiem — pievienojiet komponenti jebkurā no 3 spailēm, un testeris pats atpazīs tās veidu: tranzistors, kondensators, rezistors, diode vai induktors
- ESR mērīšana reāllaikā — ekvivalentās sērijas pretestības (ESR) vērtība ļauj uzreiz noteikt, vai elektrolītiskais kondensators ir funkcionāls vai nolietojies, bez papildu aprīkojuma
- Plaša komponentu atbalsta bāze — NPN/PNP, N/P kanāla MOSFET, IGBT, JFET, triaki, Zenera diodes līdz 30V, kondensatori 25pF–100mF, rezistori 0.01Ω–50MΩ

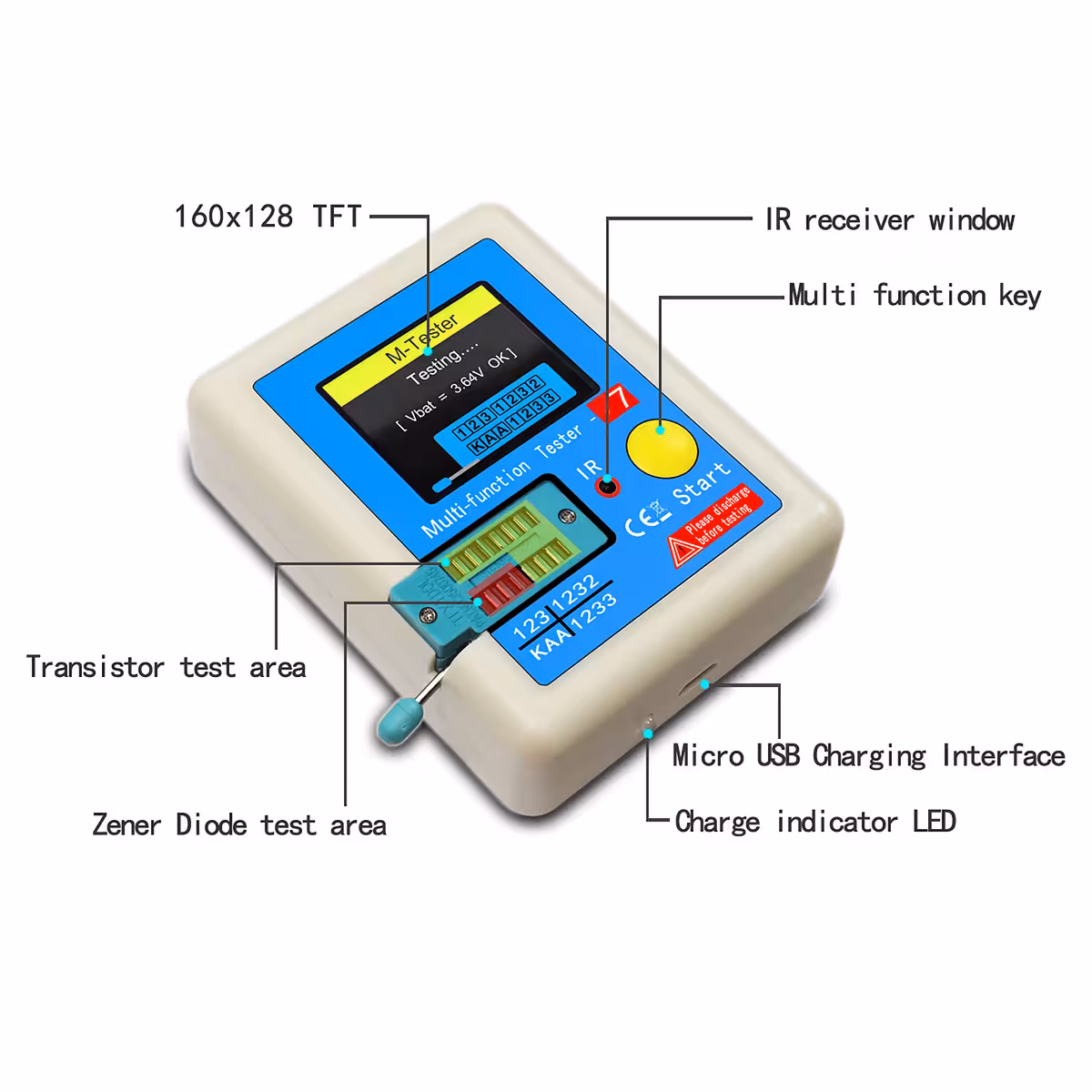

- 160×128 krāsu TFT displejs — attēlo komponentes simbolu un visus būtiskos parametrus, nevis tikai skaitlisku vērtību

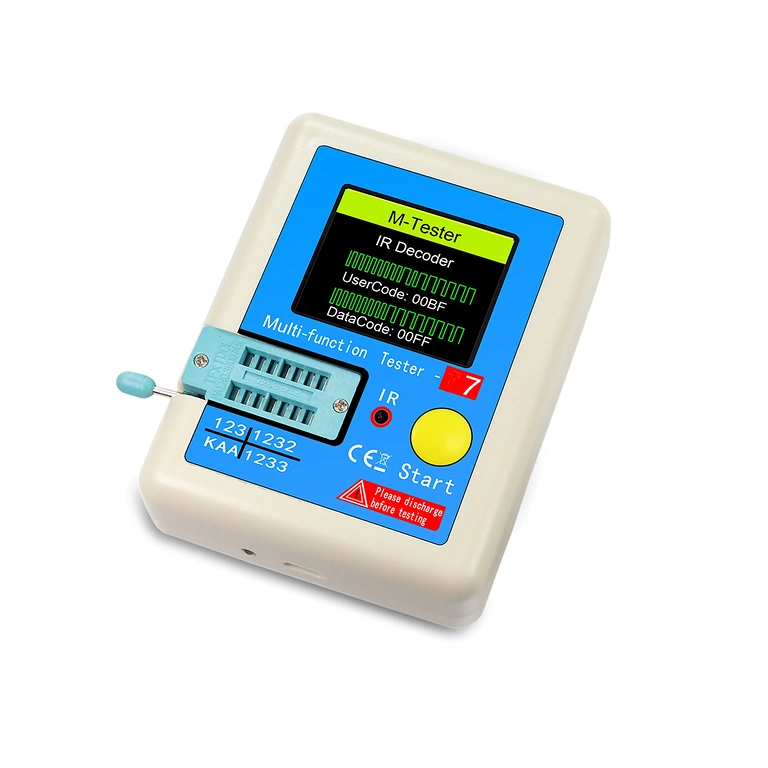

- IR dekodēšana — analizē infrasarkano staru signālus no TV un sadzīves tehnikas pultīm, kas ir noderīgi jebkurā servisā
- Uzlādējams caur micro-USB — nav nepieciešamas AAA baterijas; uzlādējiet no jebkura 5V avota, tostarp datora porta

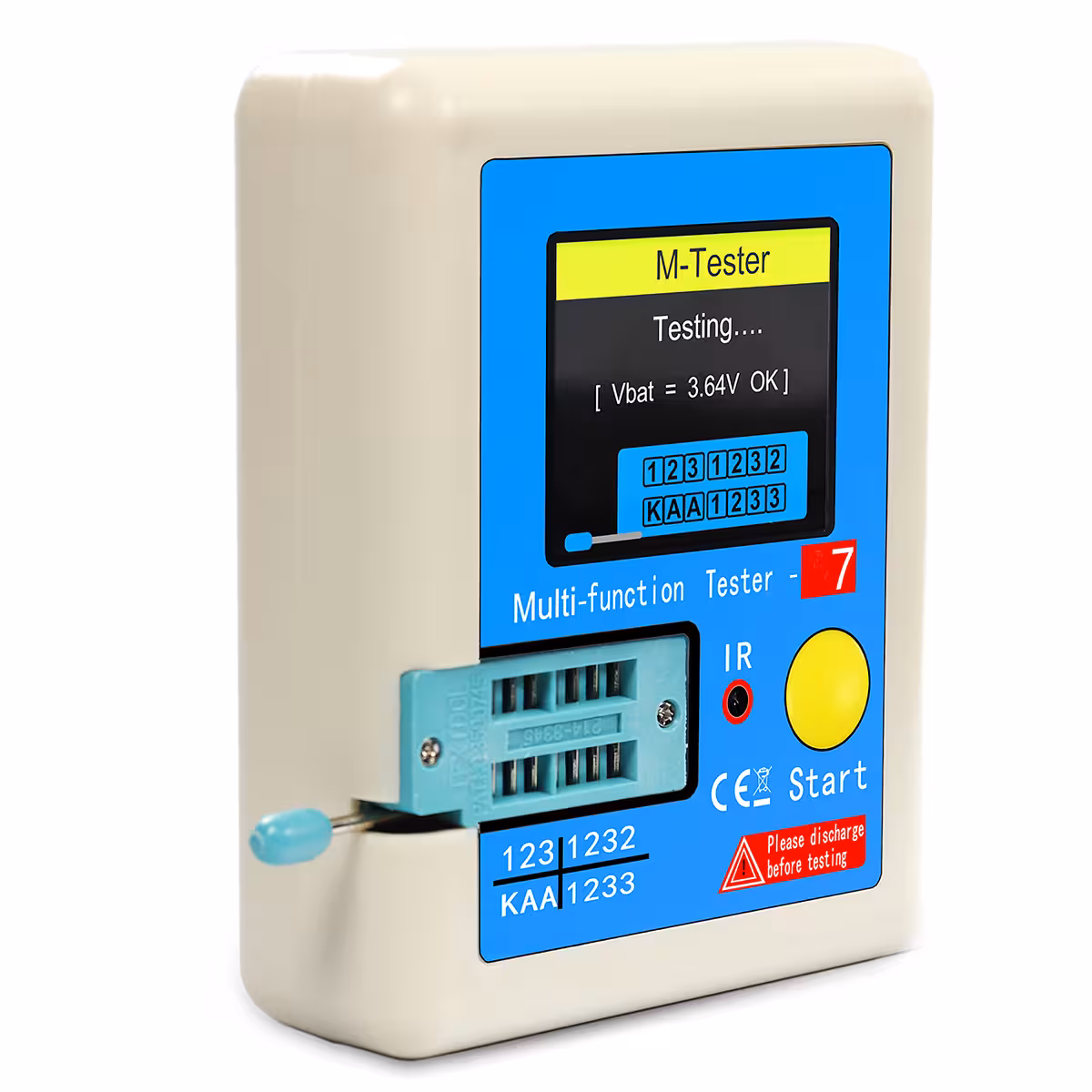

- Automātiskā kalibrēšana — katrā ieslēgšanas reizē ierīce veic kalibrēšanu, nodrošinot precīzus mērījumus neatkarīgi no darba apstākļiem
- Automātiska izslēgšanās — taupa akumulatora enerģiju, izslēdzot ierīci, kad tā netiek lietota
Detaļas un veiktspēja
Katru reizi ieslēdzot LCR-T7, tas veic iekšējo paškalibrēšanu, kas nozīmē, ka nav nepieciešama manuāla regulēšana un rezultāti ir precīzi jebkuros apstākļos. Kondensatoru mērīšanas diapazons aptver visu, sākot no 25pF (mazi keramiskie kondensatori) līdz pat 100mF (jaudīgi elektrolītiskie kondensatori), vienlaikus attēlojot gan kapacitāti, gan ESR vērtību. Induktivitāte tiek mērīta diapazonā no 0.01mH līdz 20H, kas ir pietiekami filtra spolēm un maziem transformatoriem. IR dekodēšanas funkcija padara LCR-T7 par universālu instrumentu ikvienam elektronikas meistaram.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Modelis | LCR-T7 |
| Displejs | Krāsu TFT 160 × 128 pikseļi |
| Barošana | Uzlādējams Li-Ion akumulators (micro-USB, 5V) |
| Kondensatoru mērīšana | 25pF – 100mF |
| ESR mērīšana | Jā (tiek rādīts vienlaikus ar kapacitāti) |
| Rezistences mērīšana | 0.01Ω – 50MΩ |
| Induktivitātes mērīšana | 0.01mH – 20H |
| Zenera diodes | Pārsprieguma spriegums līdz 30V |
| Atpazītās komponentes | NPN/PNP, MOSFET (N/P), IGBT, JFET, triaki, diodes, Zenera diodes, kondensatori, rezistori, induktori |
| IR funkcija | Infrasarkano staru pults signālu dekodēšana |
| Automātiskā kalibrēšana | Jā, katrā ieslēgšanas reizē |
| Automātiska izslēgšanās | Jā |

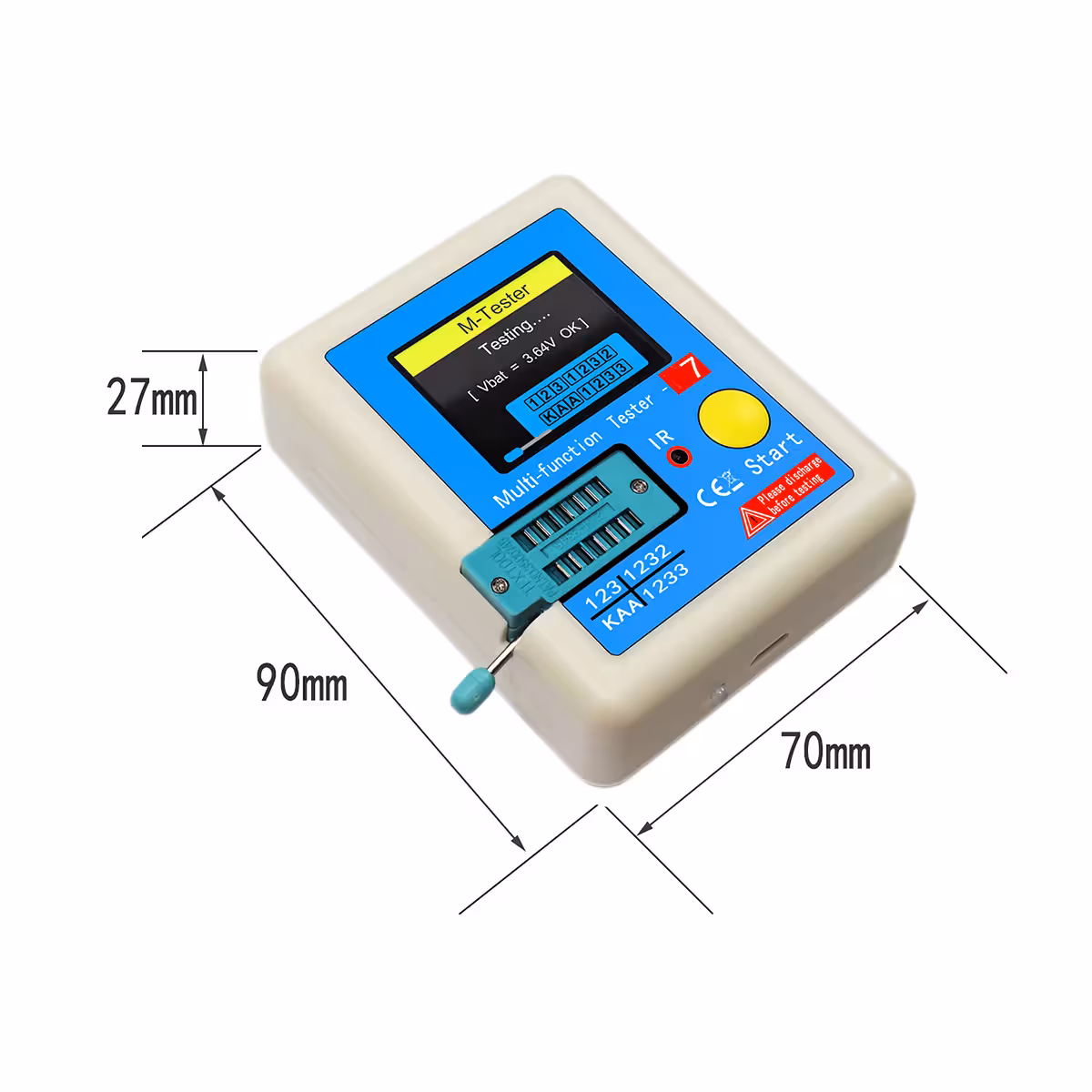

| Izmēri | 90 × 70 × 27 mm |
| Svars | 84 g |

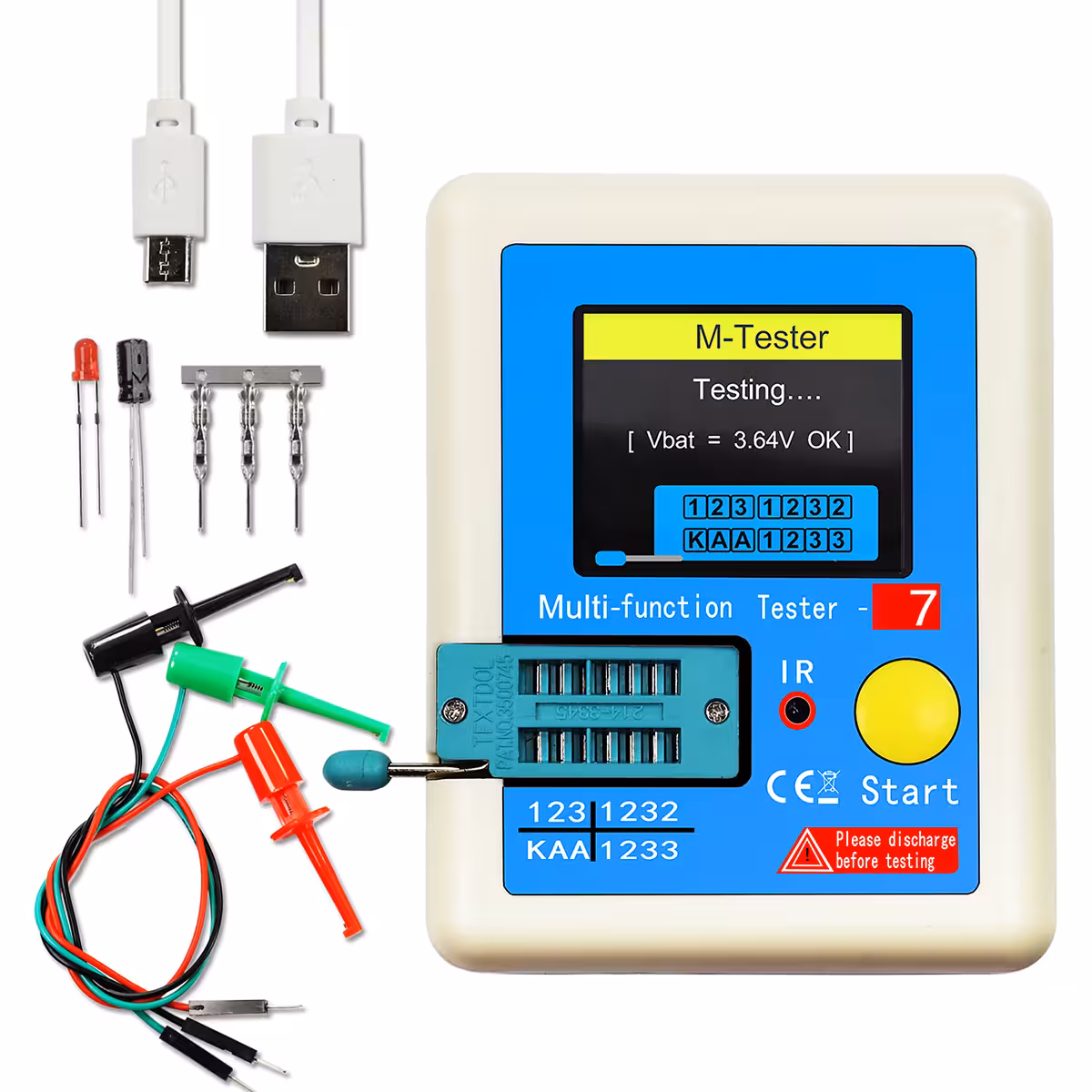

Komplektācija
- 1 × LCR-T7 elektronisko komponentu testeris
- 1 × Testēšanas komponentu komplekts
- 1 × Micro-USB uzlādes kabelis
- 3 × Testēšanas spailes
Biežāk uzdotie jautājumi
Vai LCR-T7 var izmērīt elektrolītisko kondensatoru ESR?
Jā. Tas parāda ESR vērtību vienlaikus ar kapacitāti — tieši to, kas nepieciešams, lai noteiktu, vai kondensators barošanas blokā vai mātesplatē ir darba kārtībā vai arī tas ir jāmaina.
Vai komponente pirms testēšanas ir jāizlodē no shēmas?
Jā, ieteicams komponentes testēt ārpus shēmas. Citas paralēli pieslēgtas komponentes var ietekmēt mērījumu un radīt kļūdainus rezultātus.

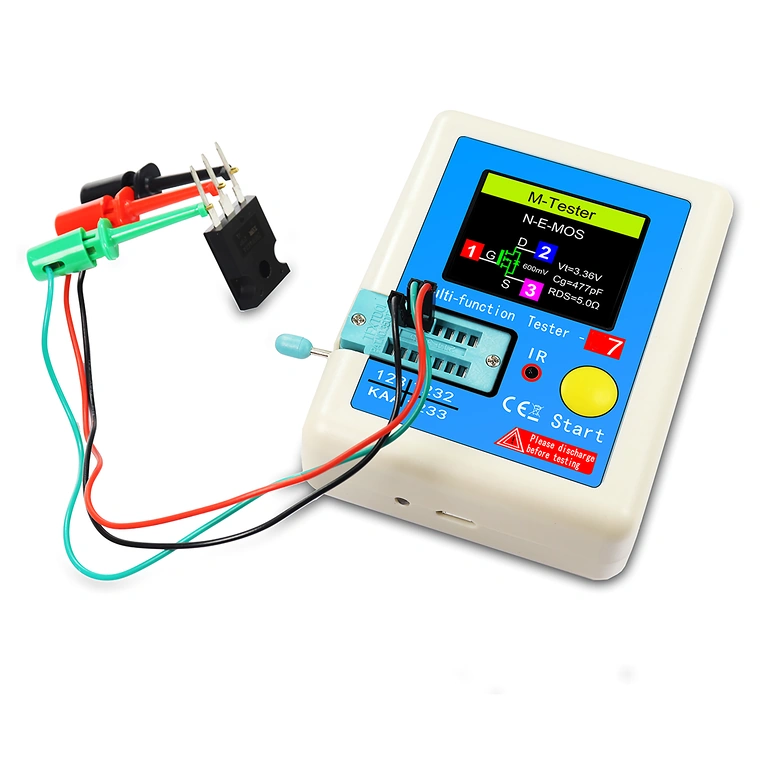

Kādus tranzistorus tas atpazīst automātiski?
Tas atpazīst bipolāros NPN un PNP tranzistorus, N un P kanāla MOSFET, IGBT, JFET un triakus. Ierīce attēlo kontaktu izvietojumu (bāze, kolektors, emiters vai vārteja, noteka, avots) un galvenos parametrus.
Vai IR funkcija darbojas ar jebkuru pulti?
Tā darbojas ar standarta IR protokoliem, ko izmanto TV un sadzīves tehnikas pultīs. Saderība var atšķirties specifiskiem vai retāk sastopamiem ražotāju protokoliem.
