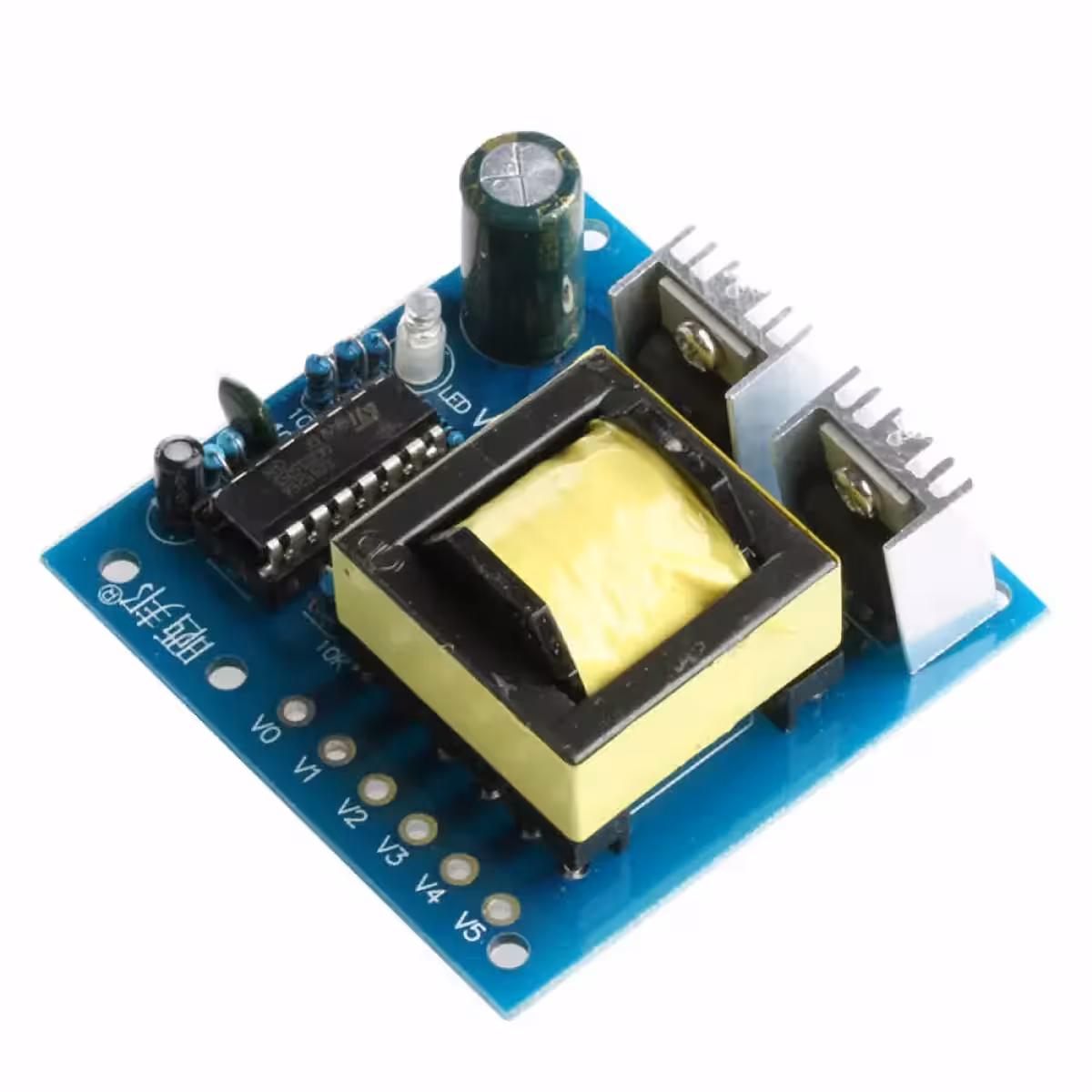

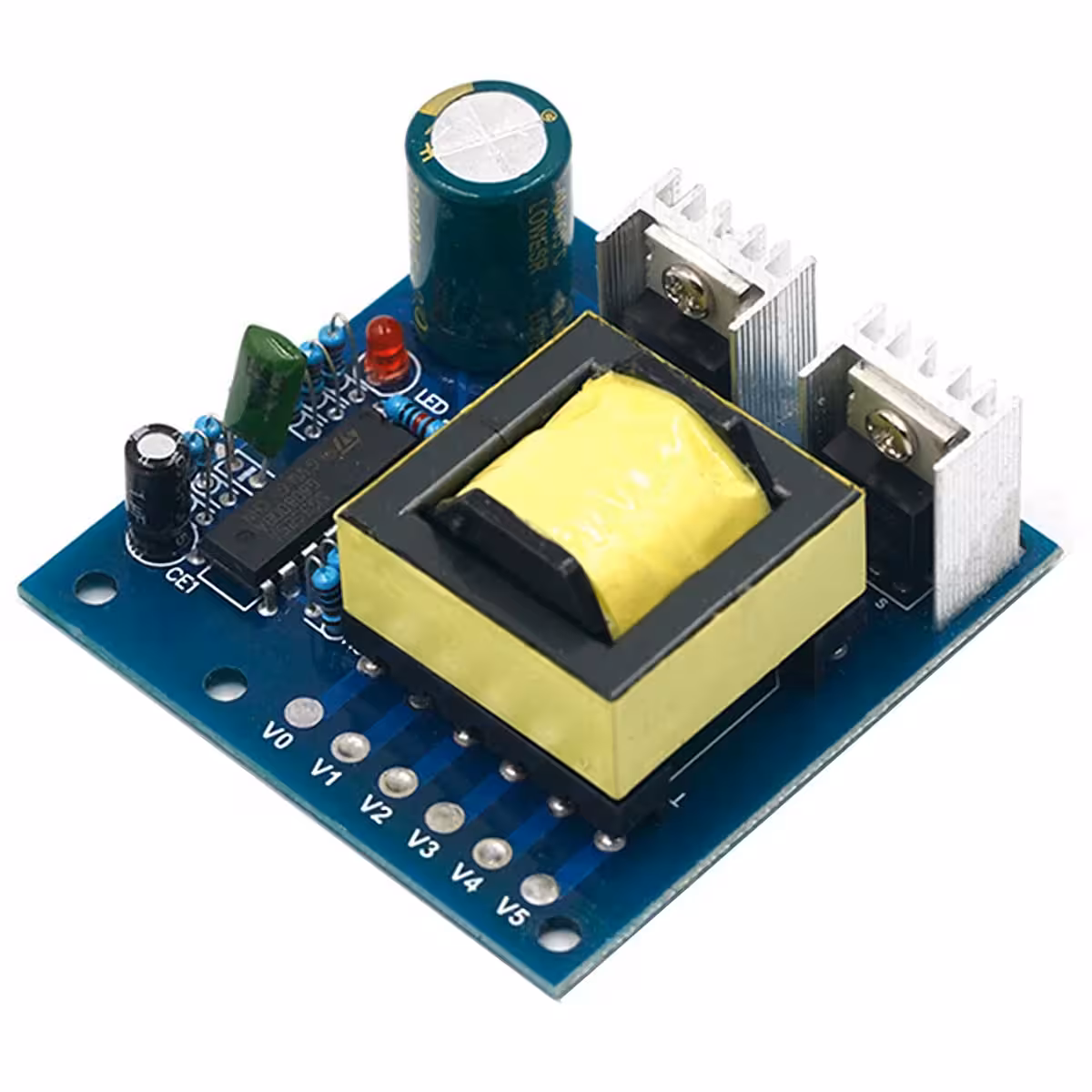

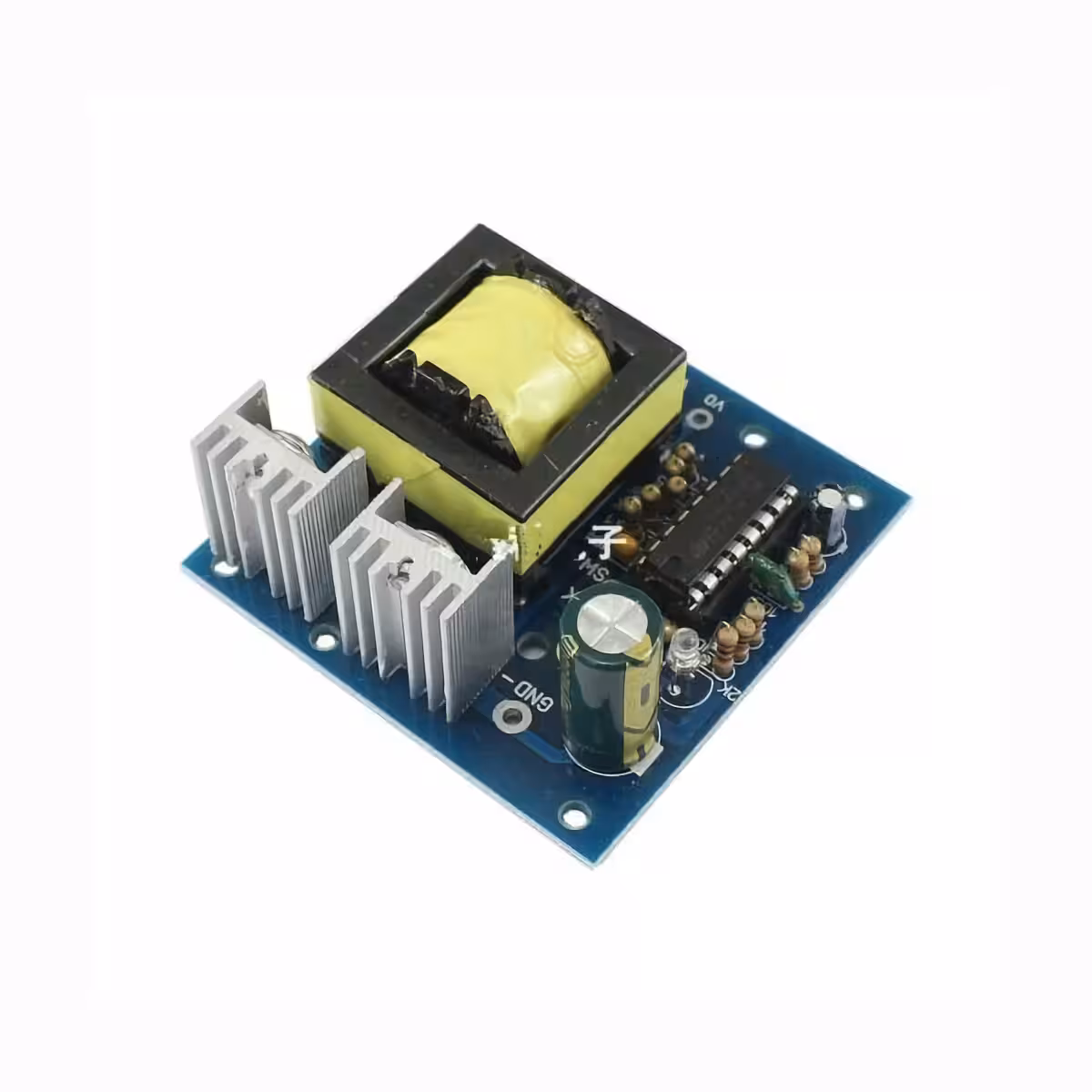

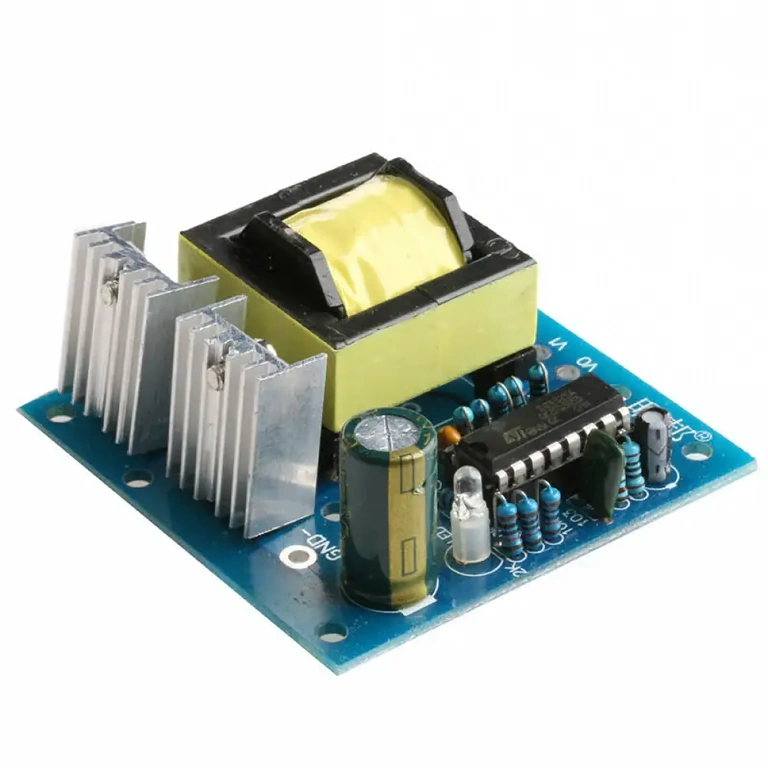

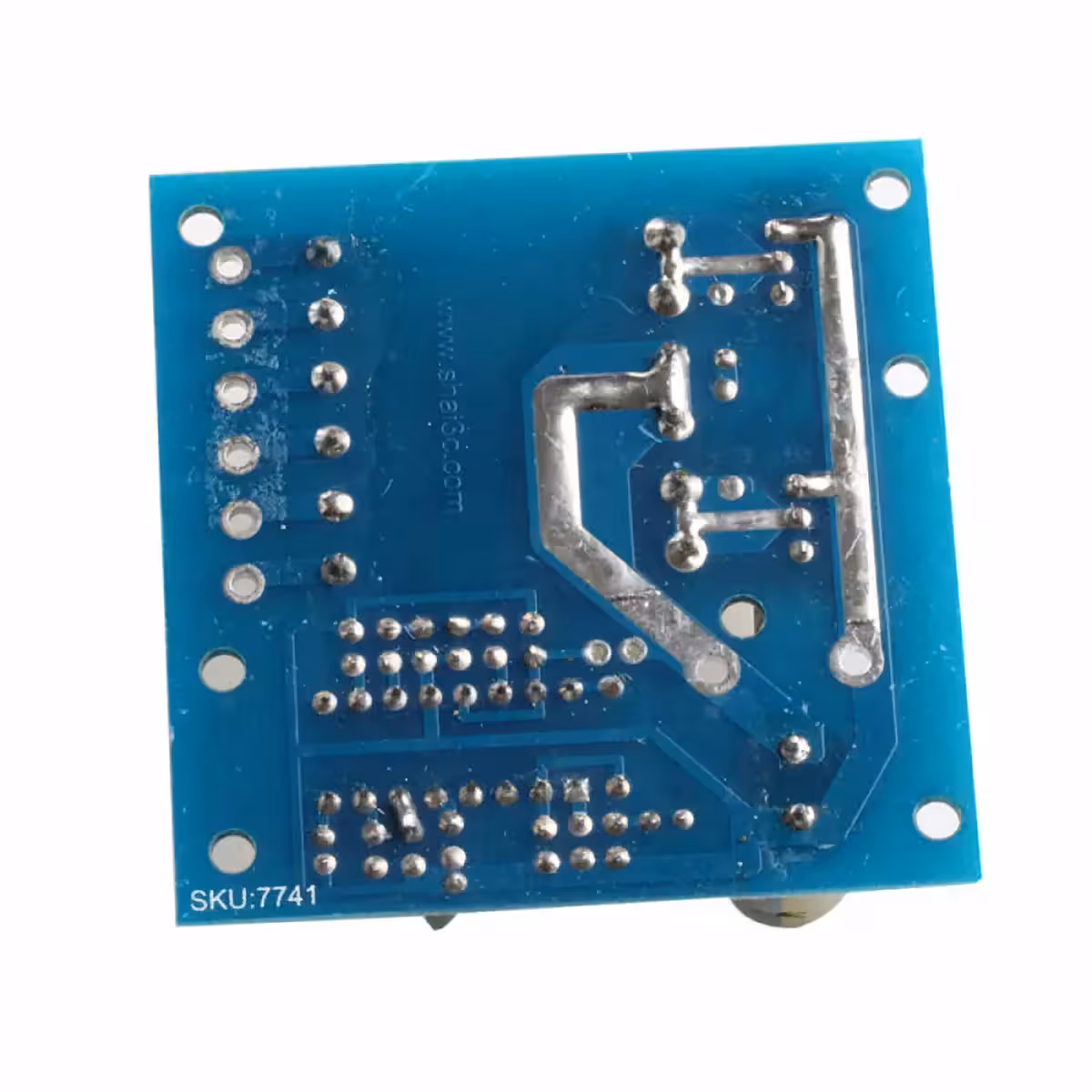

12V–220V 150W invertora modulis: 9 konfigurējami spriegumi vienā kompaktā ierīcē
Vai saviem DIY projektiem, izmantojot automašīnas akumulatoru vai laboratorijas barošanas avotu, nepieciešams mainīgs spriegums? Šis 12V–220V 150W invertora modulis sniedz tieši to — bez papildu komponentiem vai sarežģītas pārbūves, vienkārši pārslēdzot izejas kontaktus.
Piezīme: Šis ir taisnstūra viļņa (Square Wave) invertors, nevis tīra sinusoidālā viļņa pārveidotājs. Tas nav piemērots Hi-Fi audio iekārtām, elektromotoriem vai precīzijas mērierīcēm. Jutīgākām iekārtām 175V–200V konfigurācijas daļēji kompensē kropļojumus, salīdzinot ar standarta sinusoidālo signālu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 9 izvēles izejas spriegumi — no 20V līdz 220V AC, izvēlami, vienkārši savienojot V0–V5 kontaktus, bez papildu detaļām.

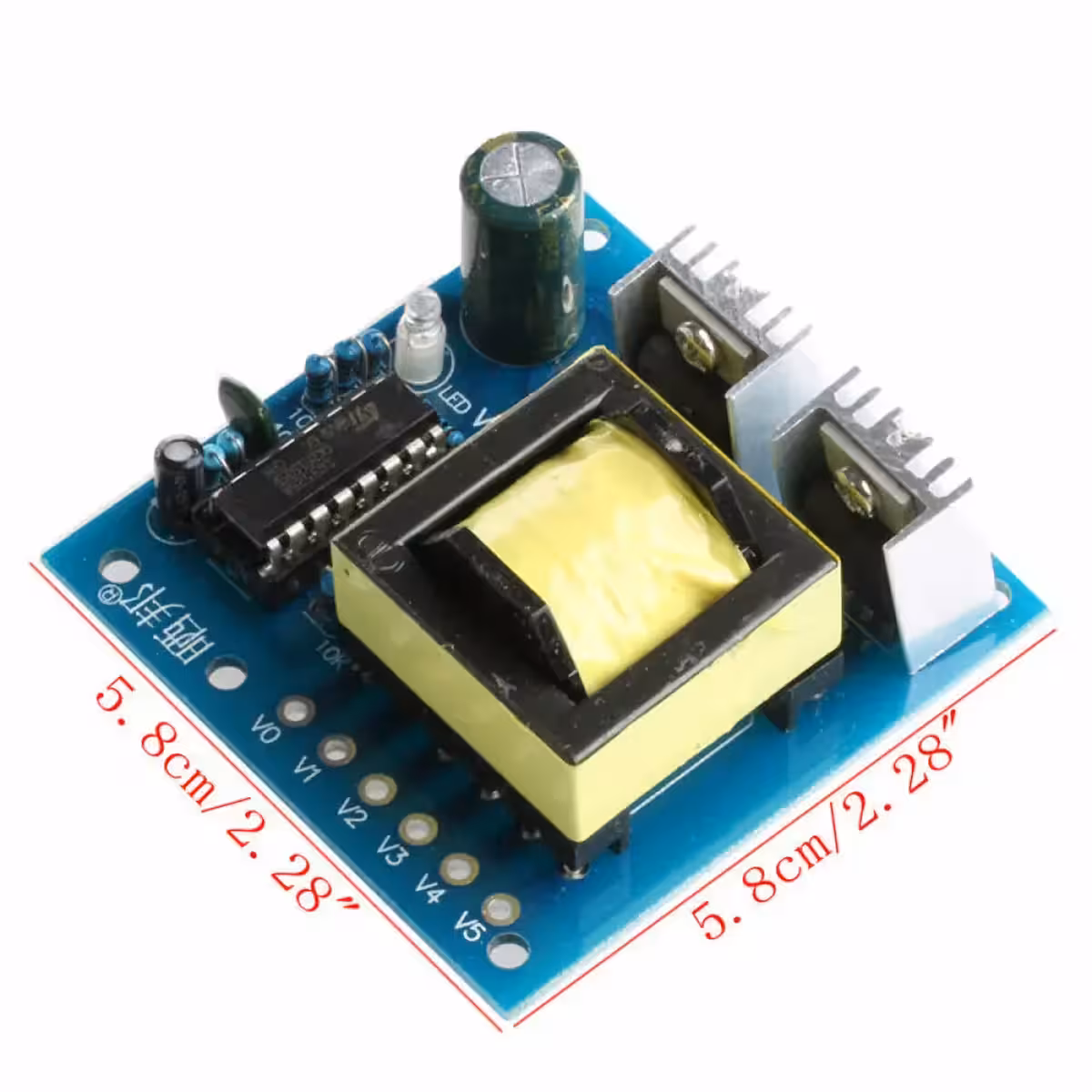

- Kompakts izmērs — tikai 5.8 × 5.8 × 2.8 cm, viegli ievietojams jebkurā DIY korpusā vai automašīnas montāžas vietā.
- Tieša saderība ar auto akumulatoru — standarta 12V DC ieeja, gatavs lietošanai bez adapteriem.
- 150W nominālā jauda — pietiekama kvēlspuldzēm, sildelementiem un vienkāršiem lādētājiem.
- ~20KHz komutācijas frekvence — virs dzirdamības sliekšņa, klusa darbība pat trokšņjutīgā vidē.
- Ideāls ātrai prototipēšanai — spriegumu iestatīsiet dažu sekunžu laikā, izmantojot komplektā iekļauto shēmu.
Detaļas un veiktspēja
Moduļa pamatā ir augstfrekvences transformators (~20KHz), kas efektīvi pārveido 12V DC spriegumu, saglabājot ārkārtīgi mazus izmērus salīdzinājumā ar klasiskajiem 50Hz invertoriem. Izejas spriegums tiek izvēlēts, kombinējot V0, V2, V3, V4, V5 kontaktus — katrs kontaktu pāris nodrošina atšķirīgu spriegumu no 20V līdz 220V AC.
Svarīgi zināt: standarta digitālie multimetri augstas komutācijas frekvences dēļ var uzrādīt neprecīzus datus. Precīziem mērījumiem izmantojiet analogo mērierīci — rādījumi būs stabili un pareizi.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | 12V DC |
| Nominālā jauda | 150W |
| Izejas viļņa tips | Taisnstūra vilnis (Square Wave) |
| Komutācijas frekvence | ~20KHz |
| Pieejamie izejas spriegumi | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Izmēri | 5.8 × 5.8 × 2.8 cm |
| Ieteicamais pielietojums | DIY projekti, kvēlspuldzes, vienkārši lādētāji, rezistīvās slodzes |
| Nav ieteicams | Elektromotoriem, Hi-Fi audio, precīzijas iekārtām |
Programmēšanas un lietošanas instrukcija
- Pievienojiet 12V DC moduļa ieejas kontaktiem — ievērojiet uz PCB norādīto polaritāti.

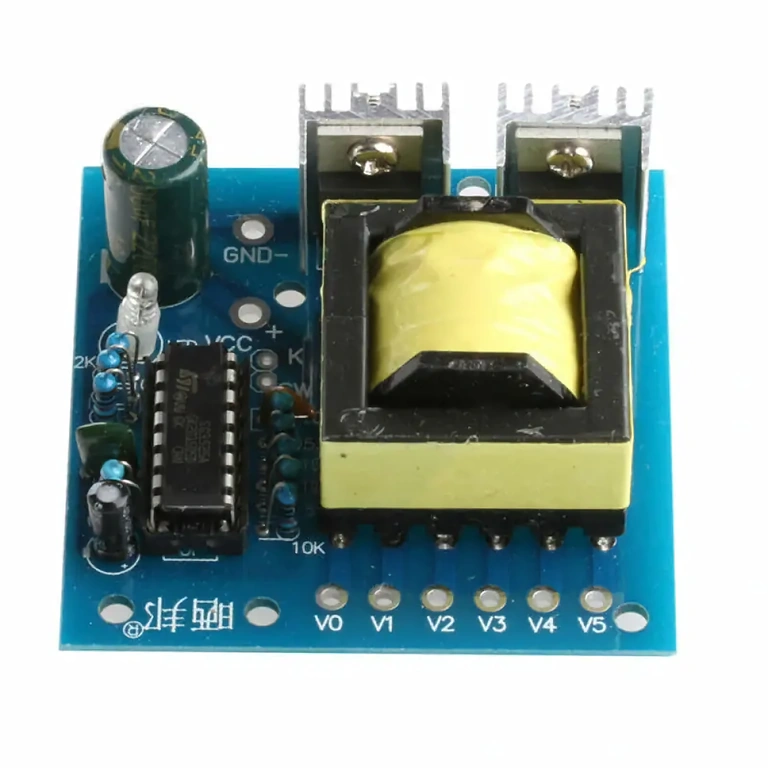

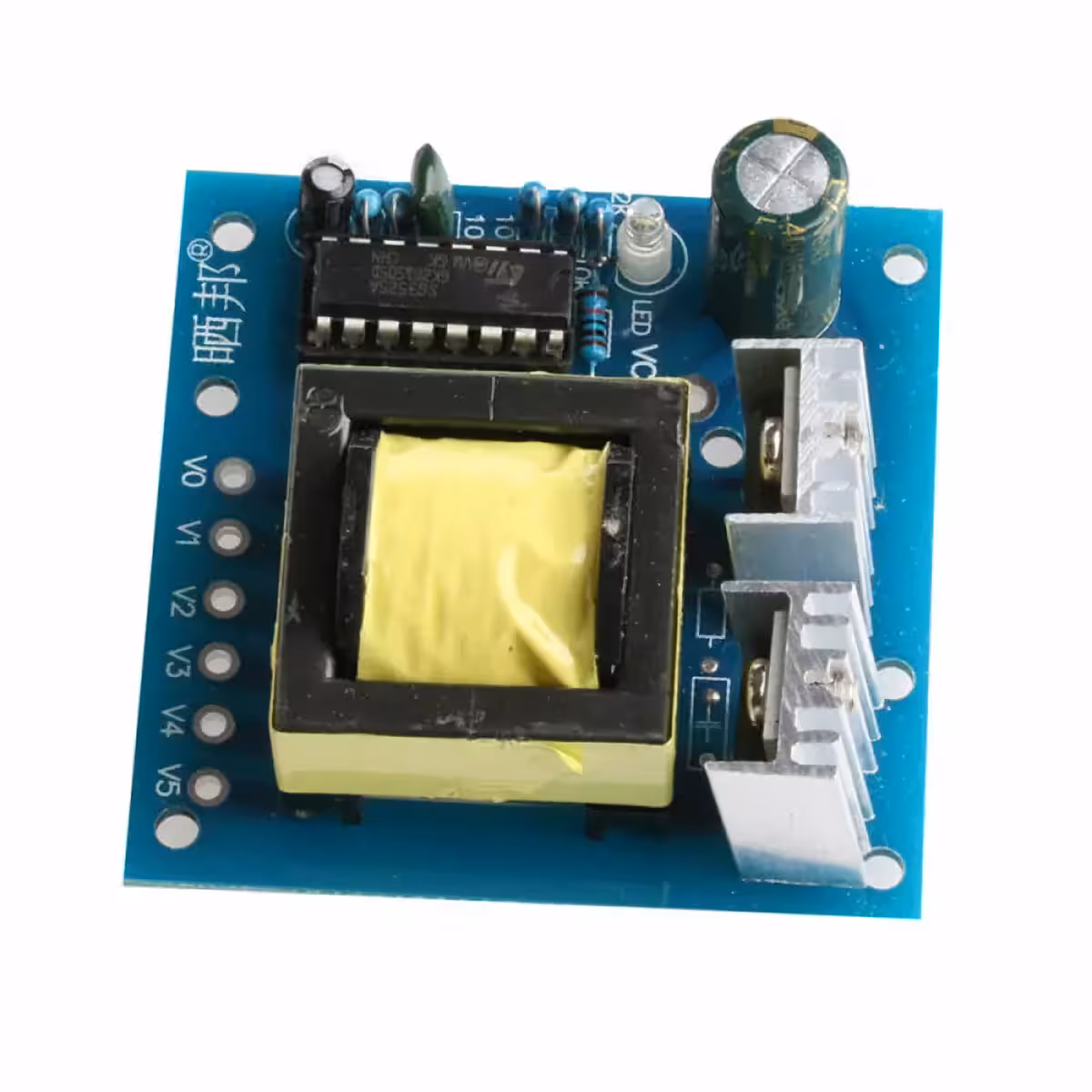

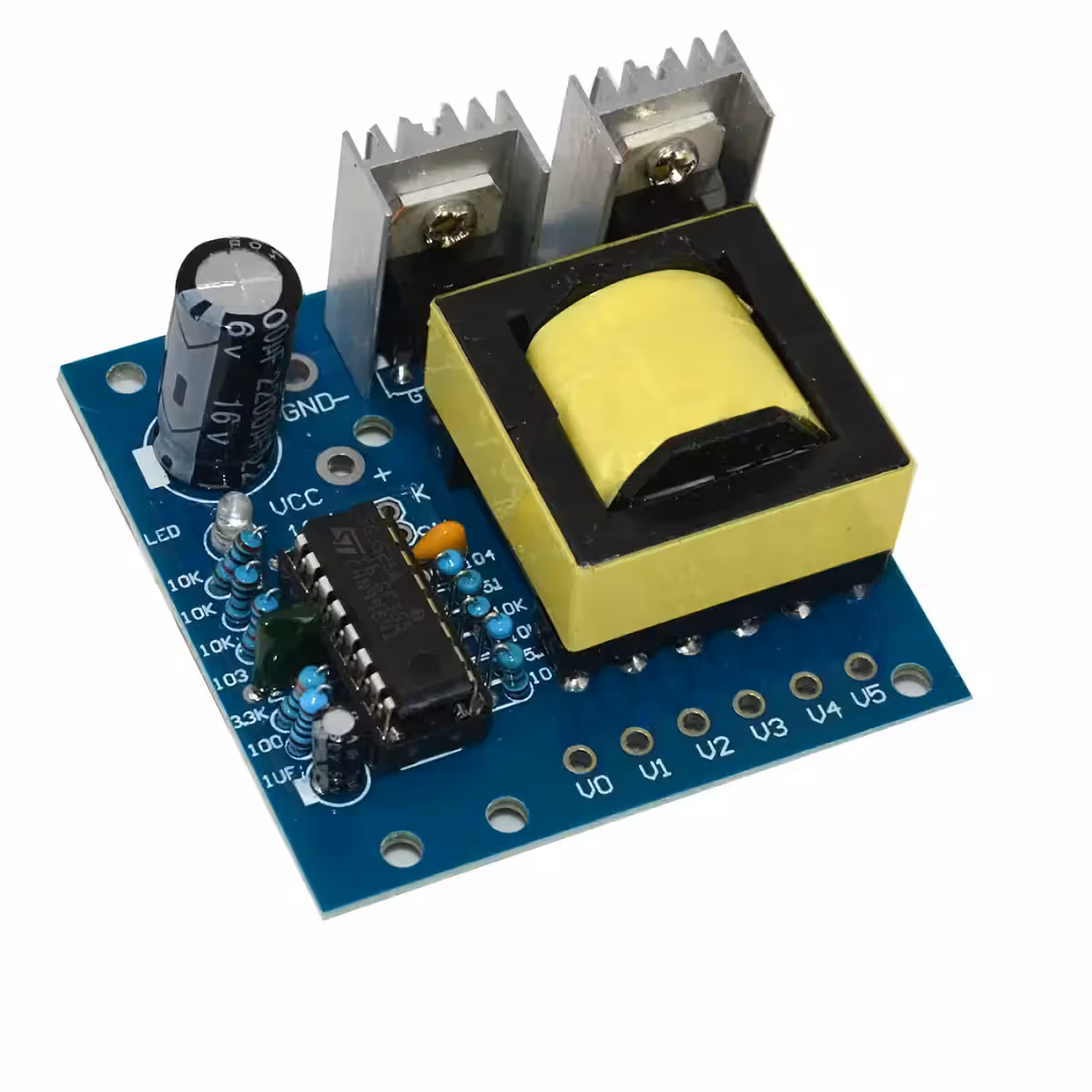

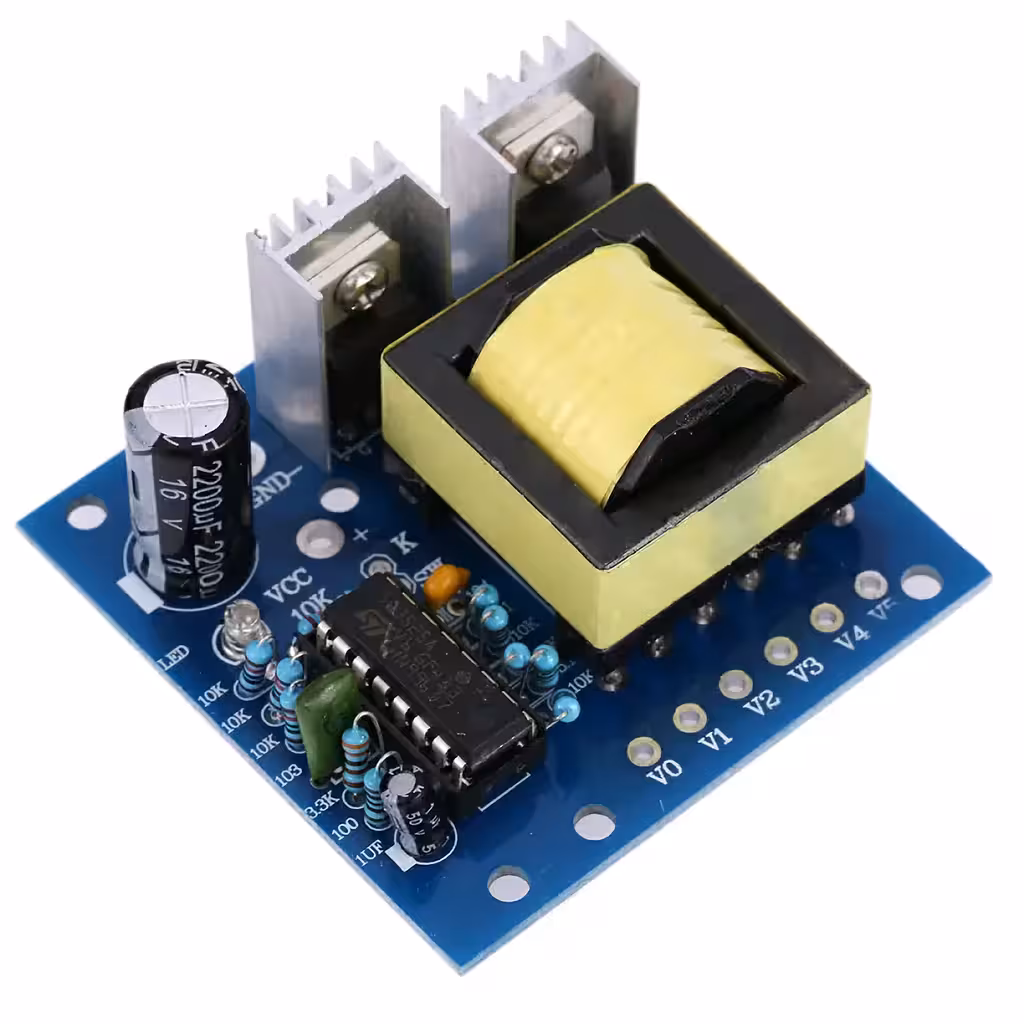

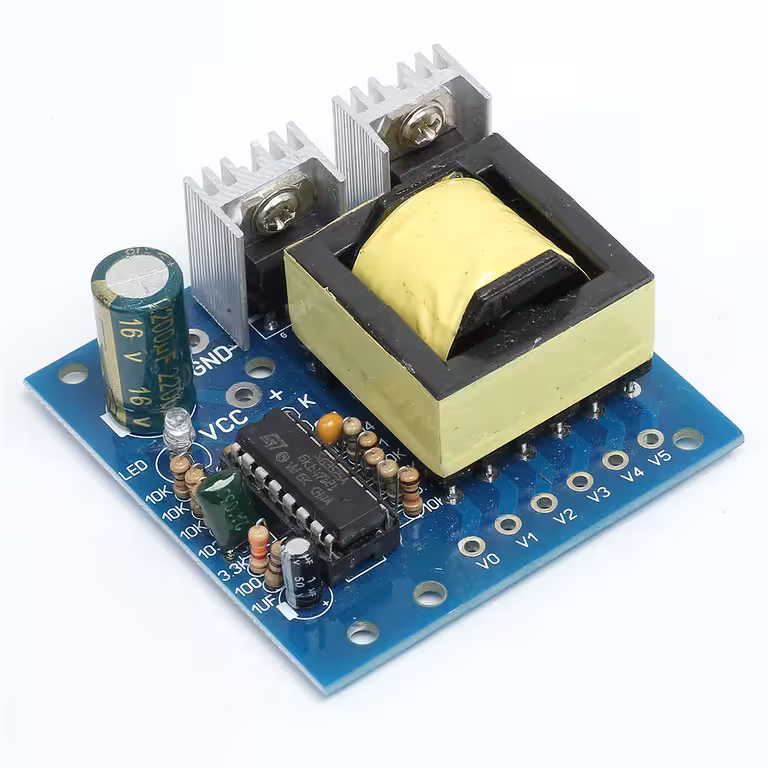

- Identificējiet izejas kontaktus V0, V2, V3, V4, V5 saskaņā ar marķējumu uz moduļa.
- Izvēlieties vēlamo spriegumu, savienojot attiecīgo kontaktu pāri:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Pievienojiet slodzi izvēlētajiem izejas kontaktiem un pārbaudiet spriegumu ar analogo mērierīci maksimālai precizitātei.
- Nepārsniedziet 150W kopējo izejas jaudu — papildu drošībai uz barošanas līnijas uzstādiet ārējo drošinātāju.
Komplektācija
- 1 × 12V–220V 150W taisnstūra viļņa invertora modulis
Biežāk uzdotie jautājumi
Vai ar šo moduli varu darbināt klēpjdatoru vai televizoru?
Nē. Klēpjdatoriem un televizoriem nepieciešams tīrs vai modificēts sinusoidālais signāls. Šī moduļa ģenerētais taisnstūra vilnis ir piemērots tikai vienkāršām rezistīvām slodzēm: kvēlspuldzēm, sildelementiem un vienkāršiem lādētājiem.
Kāpēc digitālais multimetrs rāda citu spriegumu, nekā gaidīts?
Augstā komutācijas frekvence (~20KHz) traucē standarta digitālo multimetru darbību. Izmantojiet analogo mērierīci, lai iegūtu precīzus un stabilus rādījumus.
Vai moduli varu pievienot tieši automašīnas akumulatoram?
Jā. Modulis ir paredzēts tieši 12V DC barošanai, un auto akumulators ir ideāls strāvas avots. Pārliecinieties, ka slodze nepārsniedz 150W, un uzstādiet drošinātāju uz barošanas līnijas.
Kādu kontaktu konfigurāciju ieteicams izmantot jutīgākām iekārtām?
Izmantojiet V0–V3 (175V) vai V0–V4 (200V) konfigurācijas. Šie spriegumi daļēji kompensē atšķirības no tīra sinusoidālā signāla un samazina slodzi uz pievienoto ierīci.
Vai modulim ir pārslodzes aizsardzība?
Modulim nav iebūvētas īpašas aizsardzības shēmas. Jūsu atbildība ir nepārsniegt 150W jaudu un vienmēr uzstādīt ārējo drošinātāju barošanas ķēdē.
