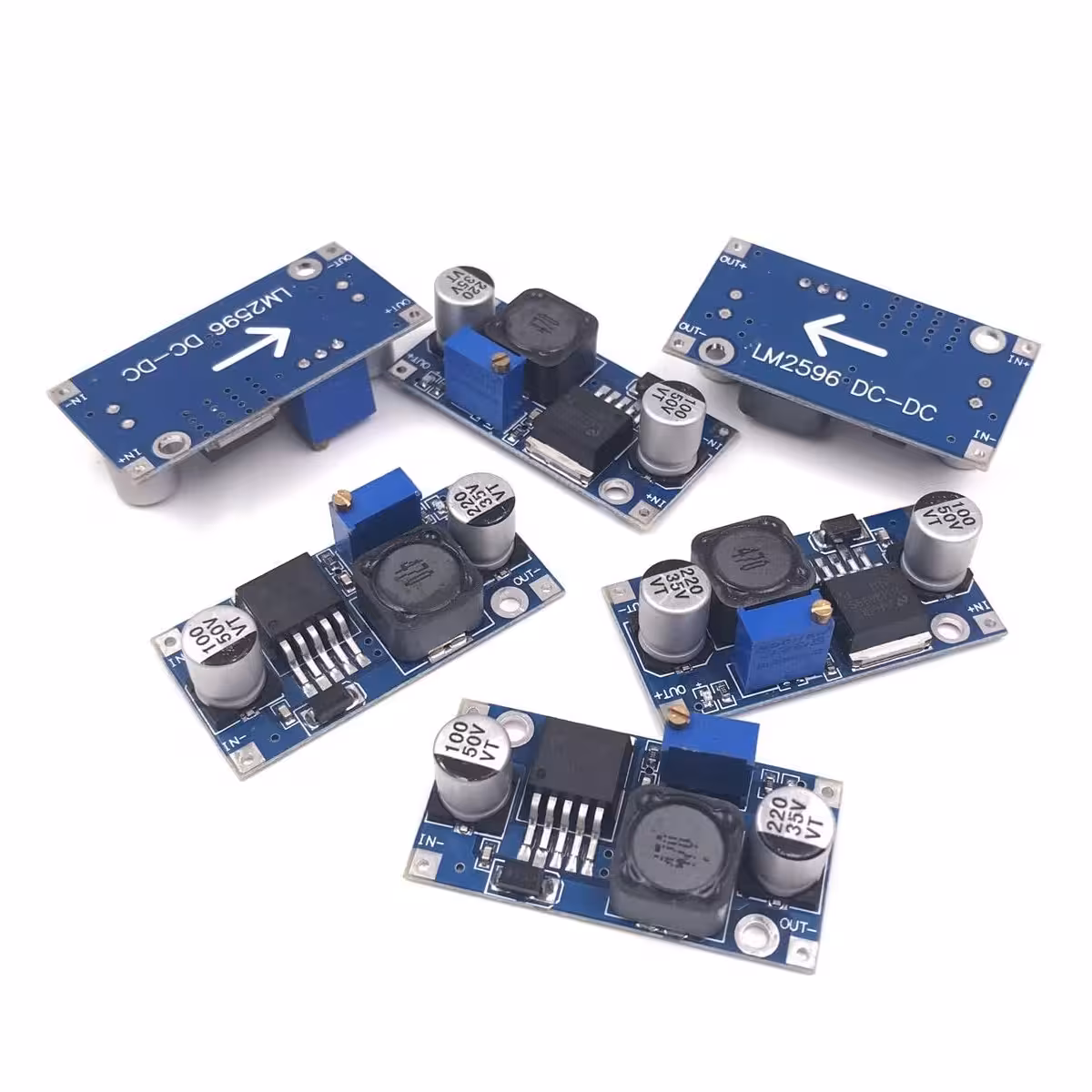

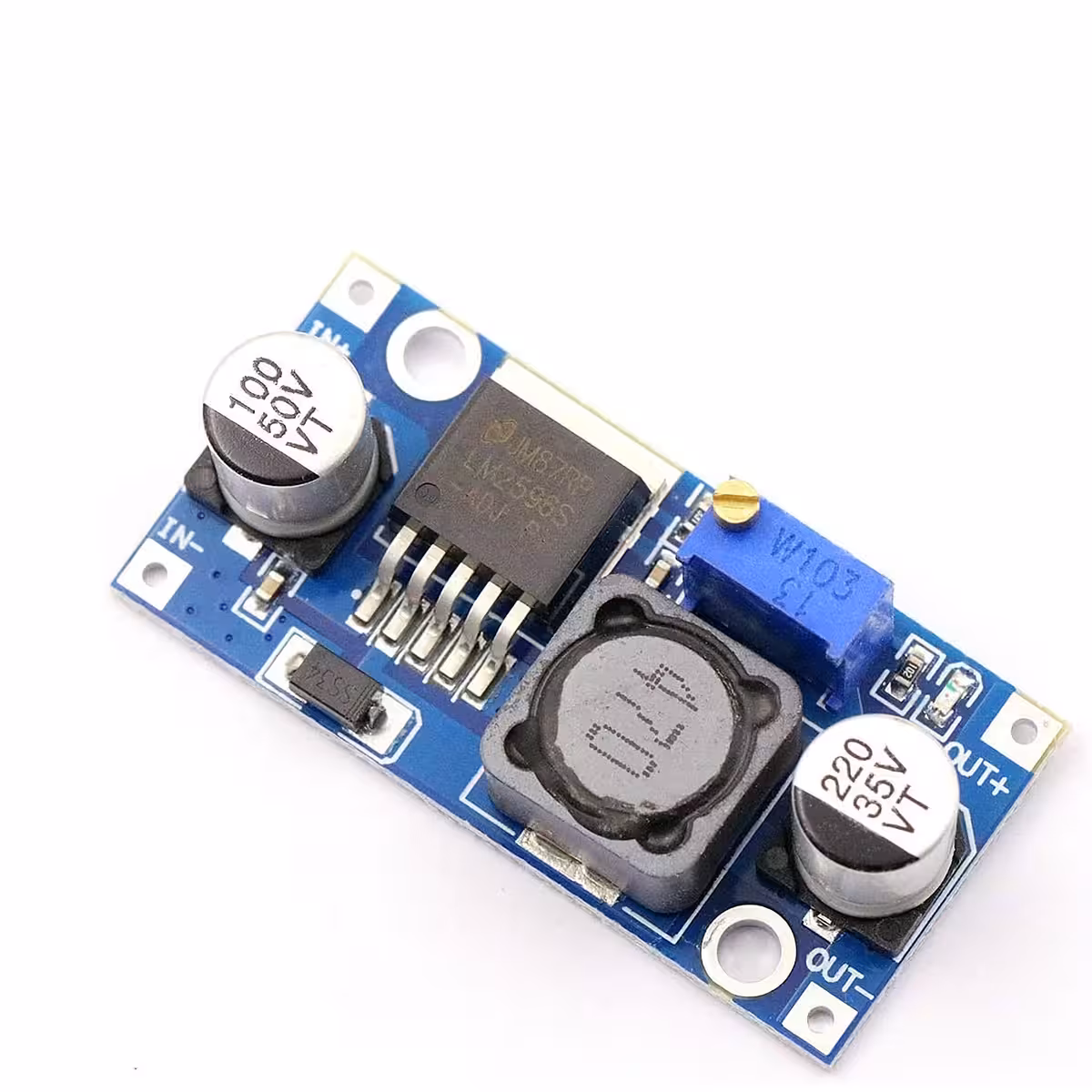

LM2596S Buck Converter – 5 regulējami pazeminošie moduļi jebkuram projektam
Vai jums ir 12V barošanas avots un nepieciešami stabili 5V priekš Arduino? Vai varbūt vēlaties darbināt vairākus prototipus vienlaikus? Šis 5 LM2596S moduļu komplekts ir ideāls risinājums — regulējams spriegums, minimāli enerģijas zudumi un kompakts izmērs.
Piezīme: Šie moduļi darbojas TIKAI kā pazeminošie (step-down) regulatori. Ieejas spriegumam jābūt vismaz par 1.5V augstākam nekā vēlamajam izejas spriegumam. Slodzēm, kas pārsniedz 10W, uz integrālās shēmas ieteicams uzstādīt dzesētāju (radiatoru).
Kāpēc izvēlēties šo komplektu? (Galvenās priekšrocības):
- 5 moduļi vienā iepakojumā — ērti darbināt vairākus projektus paralēli vai vienmēr turēt rezerves daļas pa rokai.
- Efektivitāte līdz 92% — atšķirībā no klasiskajiem lineārajiem regulatoriem (piem., LM7805), kas zaudē enerģiju siltuma veidā, šeit gandrīz visa jauda tiek novadīta slodzei.
- Precīza regulēšana ar potenciometru — iestatiet izejas spriegumu robežās no 1.23V līdz 30V, izmantojot tikai skrūvgriezi.
- Zems pulsāciju līmenis (zem 30mV) — nodrošina stabilu strāvu RF moduļiem, sensoriem un jutīgiem mikrokontrolleriem.
- Integrēts LED indikators — uzreiz redzams, vai modulis ir zem sprieguma, bez nepieciešamības pēc multimetra.
- Kompakts izmērs 43×21×14 mm — viegli ievietojams jebkurā DIY korpusā vai montējams tieši uz PCB.
- Plašs temperatūras diapazons -45°C ~ +85°C — stabila darbība arī industriālās vidēs vai ārpus telpām.
Tehniskā informācija un veiktspēja
Moduļa pamatā ir LM2596S integrālā shēma, kas darbojas ar 150KHz frekvenci, ļaujot izmantot mazus kondensatorus un induktorus, nezaudējot stabilitāti. Izejas pulsācijas paliek zem 30mV, padarot to piemērotu pat RF/bezvadu moduļu vai jutīgu analogo sensoru barošanai. Pie nepārtrauktas strāvas virs 2.5A ieteicams izmantot radiatoru — mikroshēma uzkarst, taču iebūvētā aizsardzība pret pārstrāvu un pārkaršanu automātiski nodrošina drošību.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | 4V – 35V DC |
| Izejas spriegums (regulējams) | 1.23V – 30V DC |
| Maksimālā izejas strāva | 3A (ieteicams nepārtraukti <2.5A) |
| Konversijas efektivitāte | līdz 92% |
| Izejas pulsācijas | <30mV |
| Pārslēgšanās frekvence | 150KHz |
| Darba temperatūra | -45°C ~ +85°C |
| Moduļa izmēri | 43 × 21 × 14 mm |
| Darbības indikators | Integrēts LED |
| Daudzums komplektā | 5 moduļi |
Lietošanas instrukcija

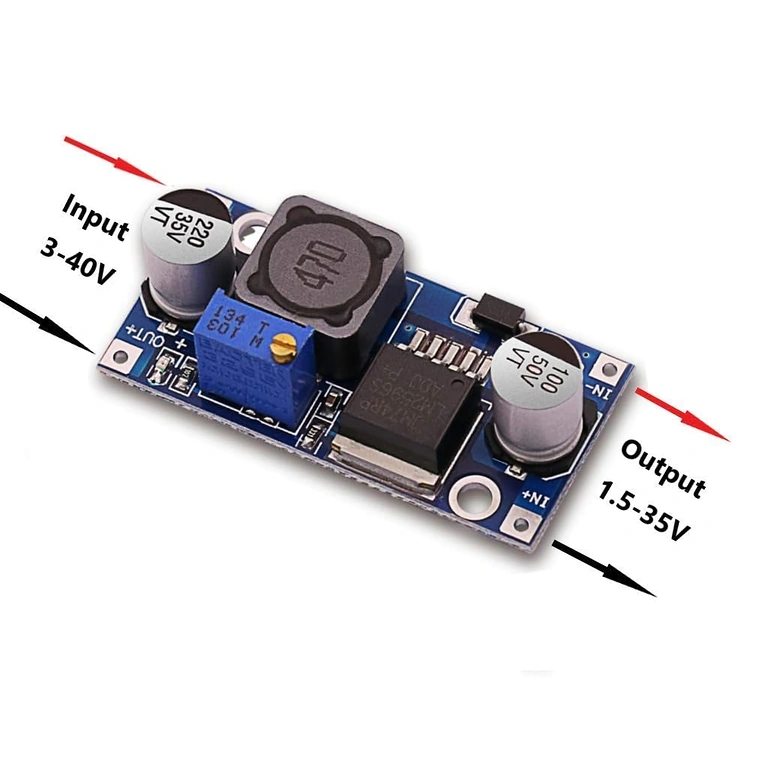

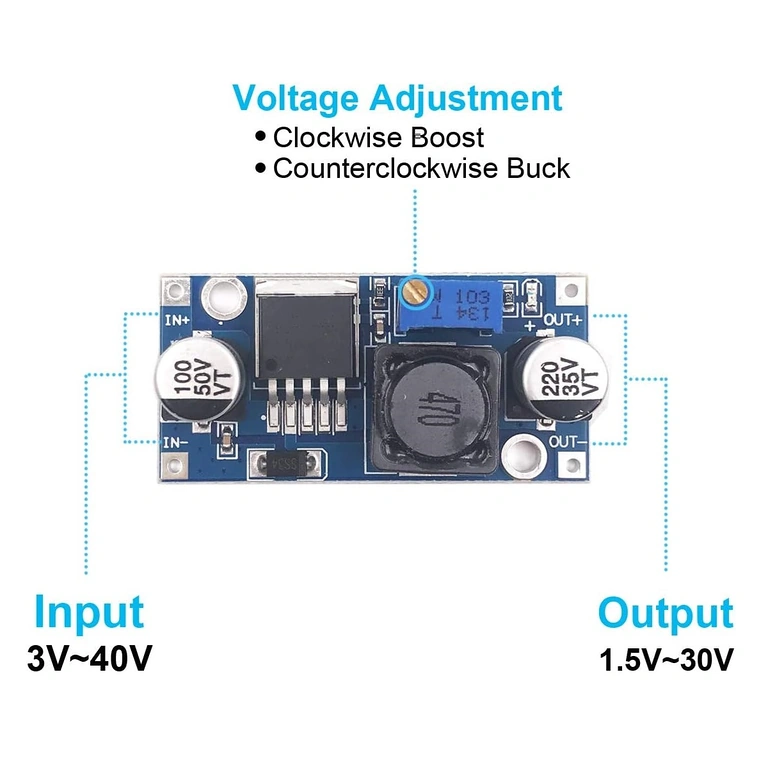

- Pievienojiet līdzstrāvas avotu ieejas spailēm (IN+ un IN-), ievērojot polaritāti.
- Pirms slodzes pievienošanas izmēriet spriegumu izejas spailēs (OUT+ un OUT-) ar multimetru.
- Grieziet potenciometru pulksteņrādītāja virzienā, lai palielinātu spriegumu, vai pretēji pulksteņrādītāja virzienam, lai to samazinātu.
- Kad sasniegta vēlamā vērtība, pievienojiet slodzi izejai (OUT+ un OUT-).
- Pārbaudiet LED indikatoru — ja tas deg, modulis darbojas pareizi.
- Slodzēm virs 10W pielīmējiet alumīnija radiatoru uz LM2596S mikroshēmas, lai nodrošinātu labāku siltuma izkliedi un ilgāku kalpošanas laiku.
Komplektācija

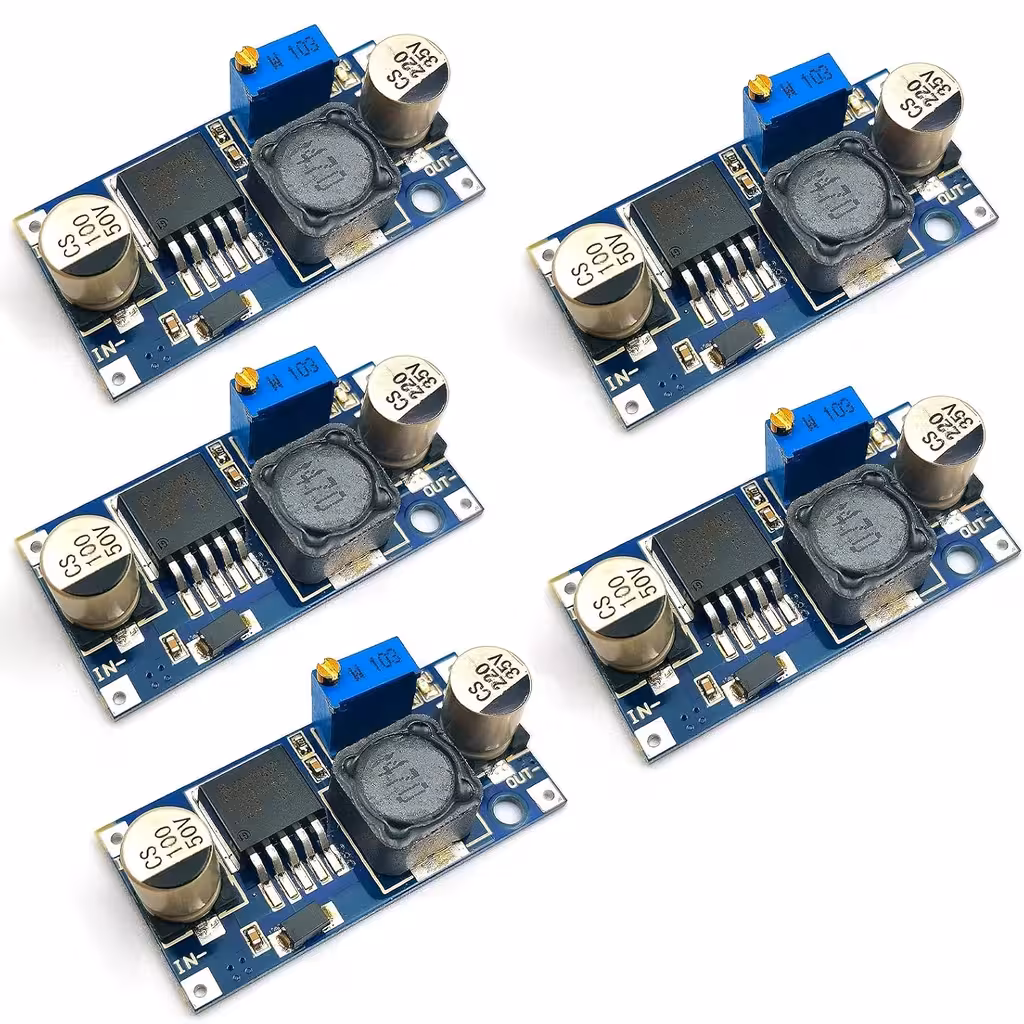

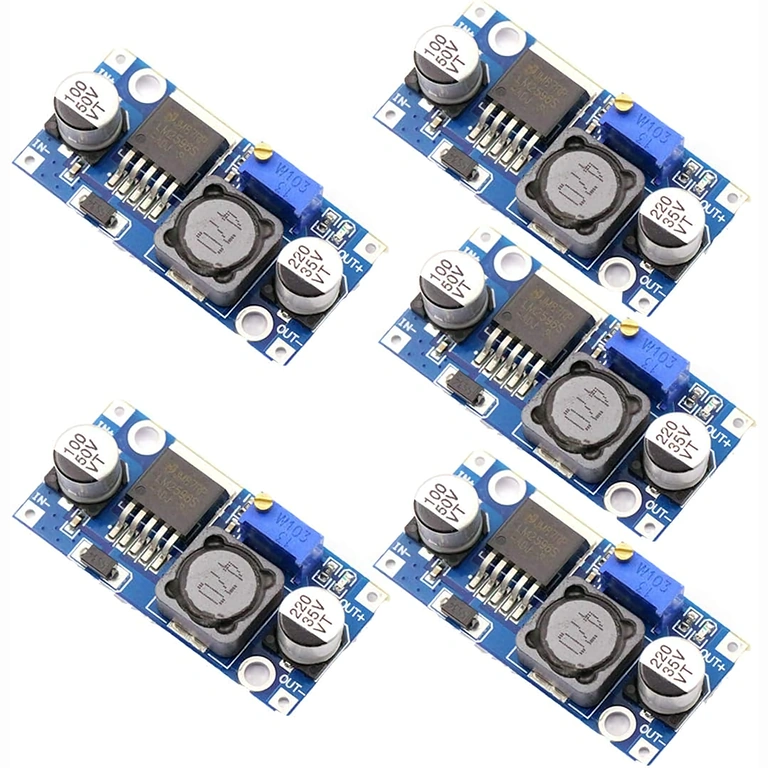

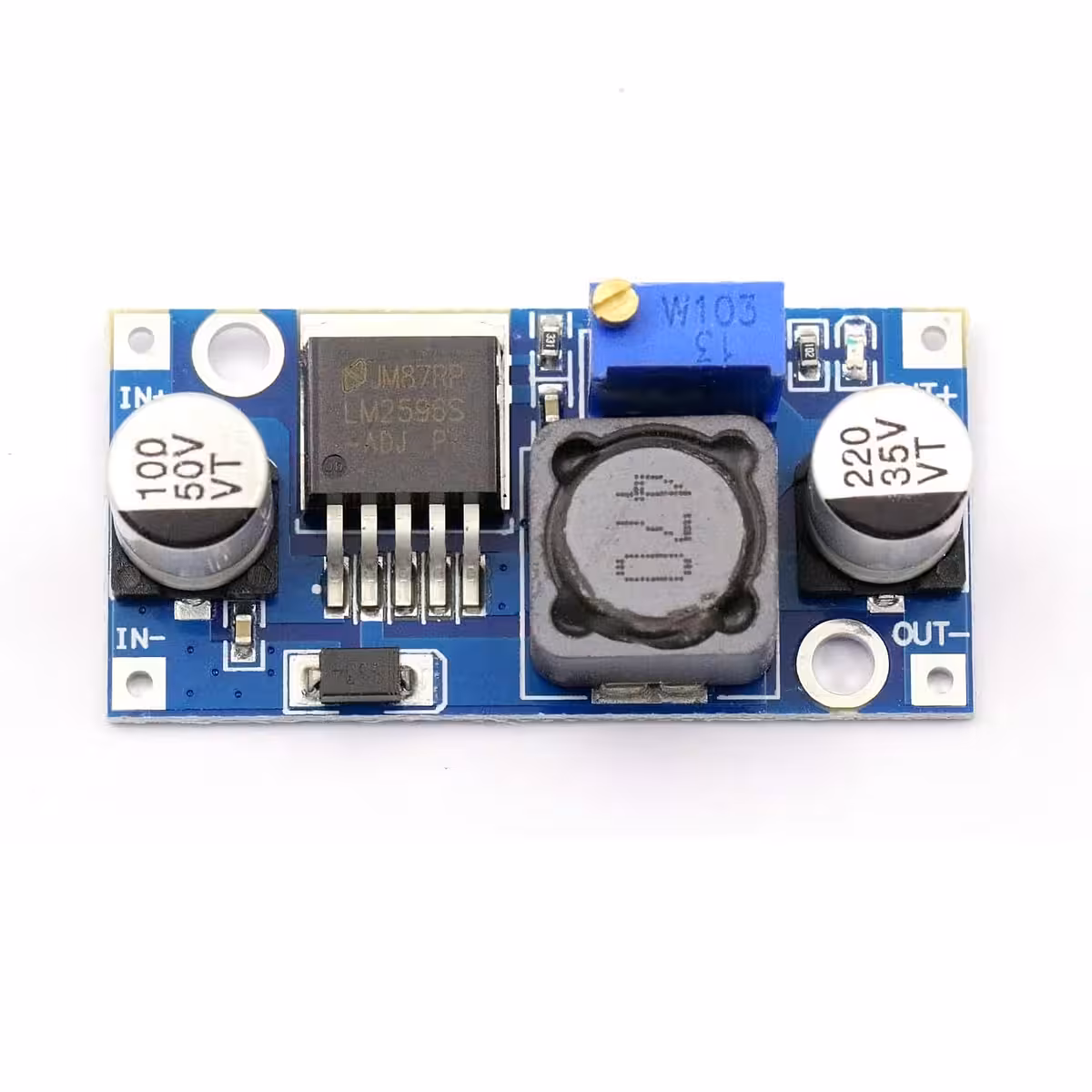

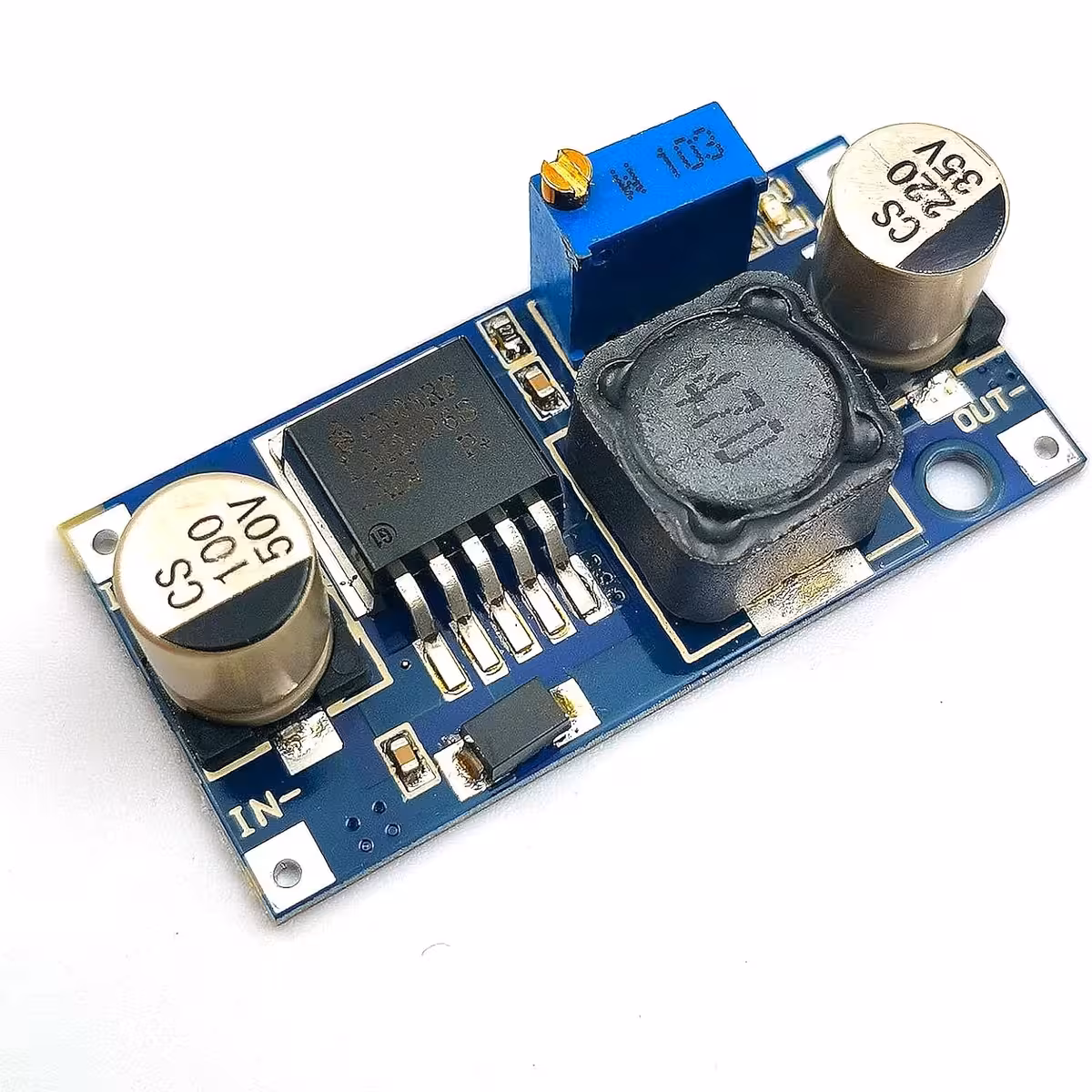

- 5 × DC-DC pazeminošais (Step-Down) Buck Converter modulis LM2596S
Biežāk uzdotie jautājumi
Vai šo moduli var izmantot sprieguma palielināšanai (step-up)?
Nē. LM2596S ir tikai pazeminošais (buck converter) modulis — tas spriegumu tikai samazina. Ja nepieciešams palielināt spriegumu, meklējiet MT3608 vai līdzīgu step-up moduli.
Kāds ieejas spriegums nepieciešams, lai iegūtu 5V izejā?
Vismaz 6.5V ieejā. Vispārējais noteikums: ieejas spriegumam jābūt vismaz par 1.5V augstākam nekā vēlamajam izejas spriegumam.
Vai tas darbojas ar Arduino un Raspberry Pi?
Jā. Tā ir viena no populārākajām izmantošanas metodēm — barojiet plati tieši no 12V akumulatora vai automašīnas tīkla, un modulis nodrošinās stabilus 5V.
Vai tam ir aizsardzība pret īssavienojumu?
LM2596S mikroshēmai ir iebūvēta aizsardzība pret pārstrāvu un pārkaršanu, taču uz plates nav atsevišķas īssavienojuma aizsardzības. Papildu drošībai iesakām ieejas ķēdē izmantot drošinātāju.
Kāpēc modulis uzkarst pie lielas slodzes?
Pie jaudas virs 10W siltuma izkliede kļūst kritiska. Neliels alumīnija radiators uz mikroshēmas samazinās darba temperatūru un ievērojami pagarinās moduļa kalpošanas laiku.
