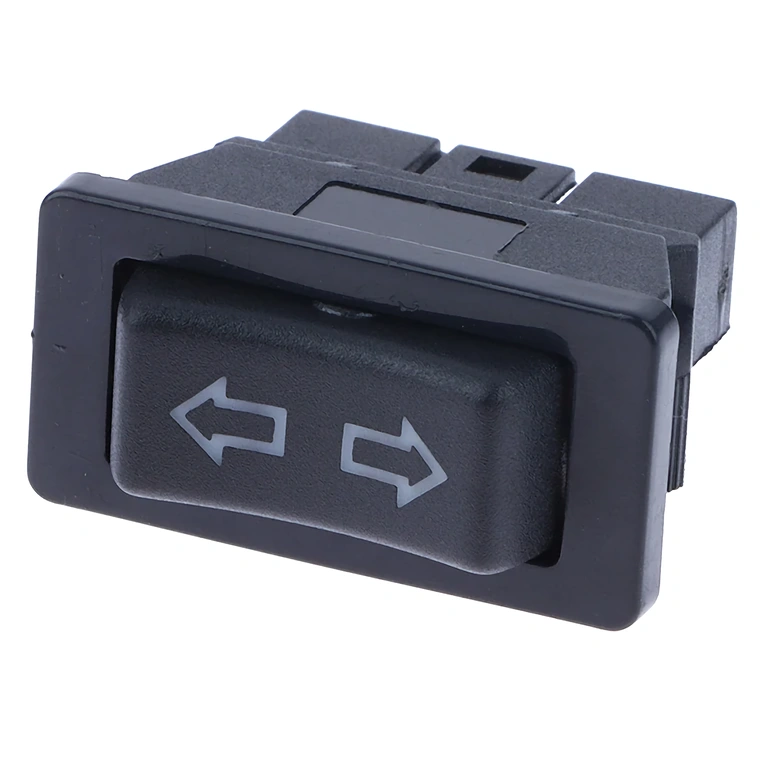

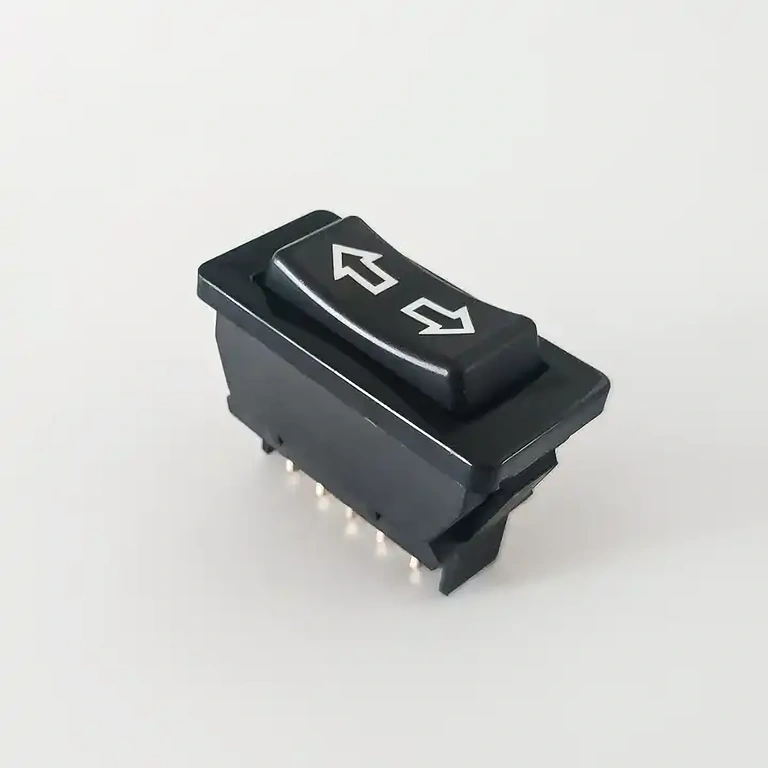

DPDT svirslēdzis ar automātisko atgriešanos – maini motora darbības virzienu bez relejiem un sarežģītas elektroinstalācijas
Vai izmanto lineāro izpildmehānismu, līdzstrāvas motoru vai pacelšanas sistēmu un vēlies vienkārši kontrolēt to darbības virzienu? Šis DPDT svirslēdzis ar 3 pozīcijām un automātisko atgriešanos ir tieši tas, kas tev nepieciešams. Nospied uz vienu pusi — motors sāk griezties vienā virzienā. Nospied uz otru pusi — virziens mainās. Atlaižot slēdzi, tas automātiski atgriežas centrālajā pozīcijā un motors apstājas.
Piezīme: Automātiskā atgriešanās centrālajā (OFF) pozīcijā novērš nejaušu ieslēgšanos un pasargā gan motoru, gan pašu elektrisko ķēdi.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Polaritātes maiņa bez relejiem — DPDT konfigurācija vienlaikus pārslēdz abus motora vadus, mainot rotācijas virzienu ar vienu kustību, bez papildu komponentiem.
- Automātiska apturēšana — sānu pozīcijas ir momentānas (momentary): motors darbojas tikai tik ilgi, kamēr turat sviru nospiestu, tādējādi novēršot mehāniskas bloķēšanās vai pārslodzes risku.
- 20A pie 12V un 24V DC — piemērots lielākajai daļai lineāro izpildmehānismu un līdzstrāvas motoru, ko izmanto automašīnās, kemperos, laivās vai DIY automatizācijas projektos.

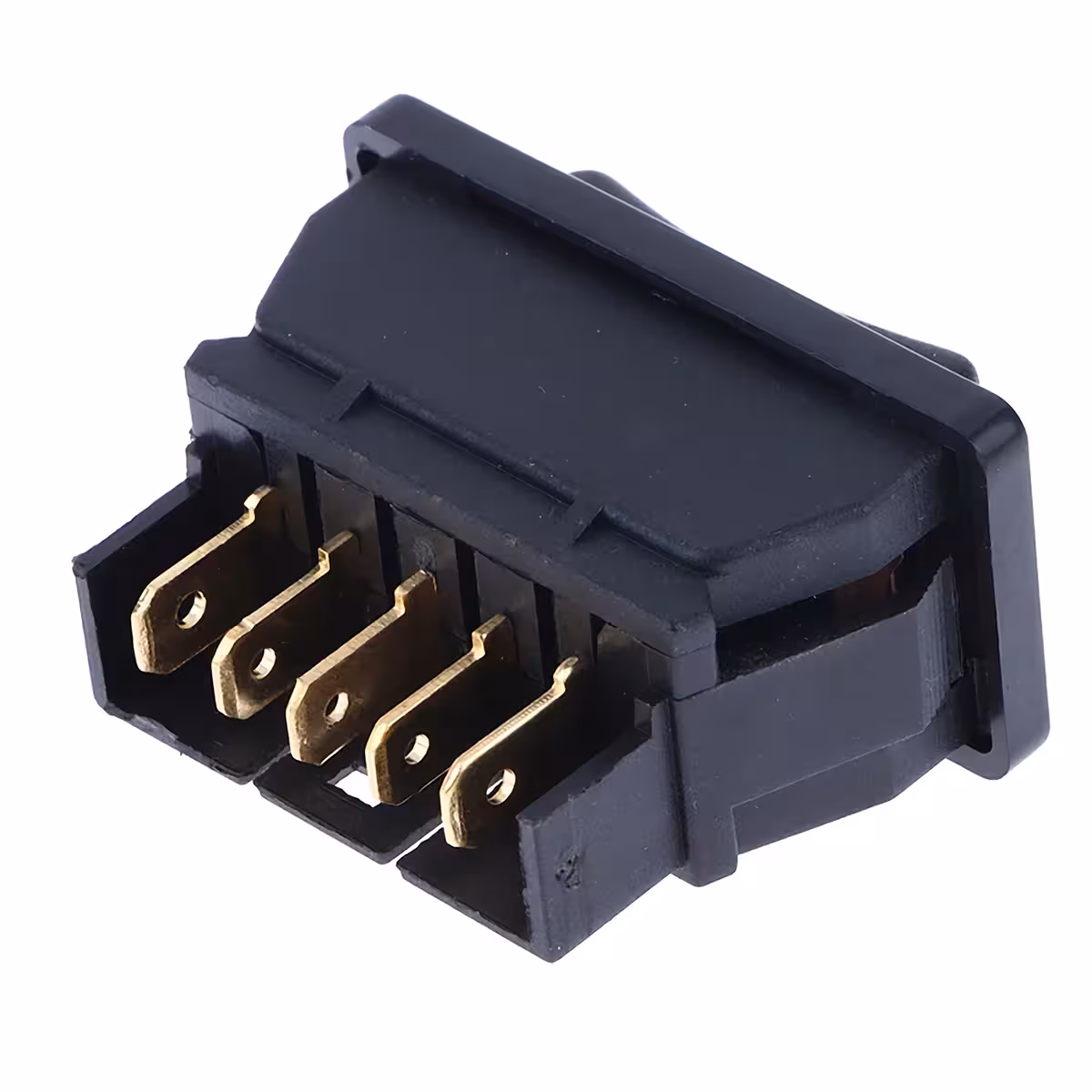

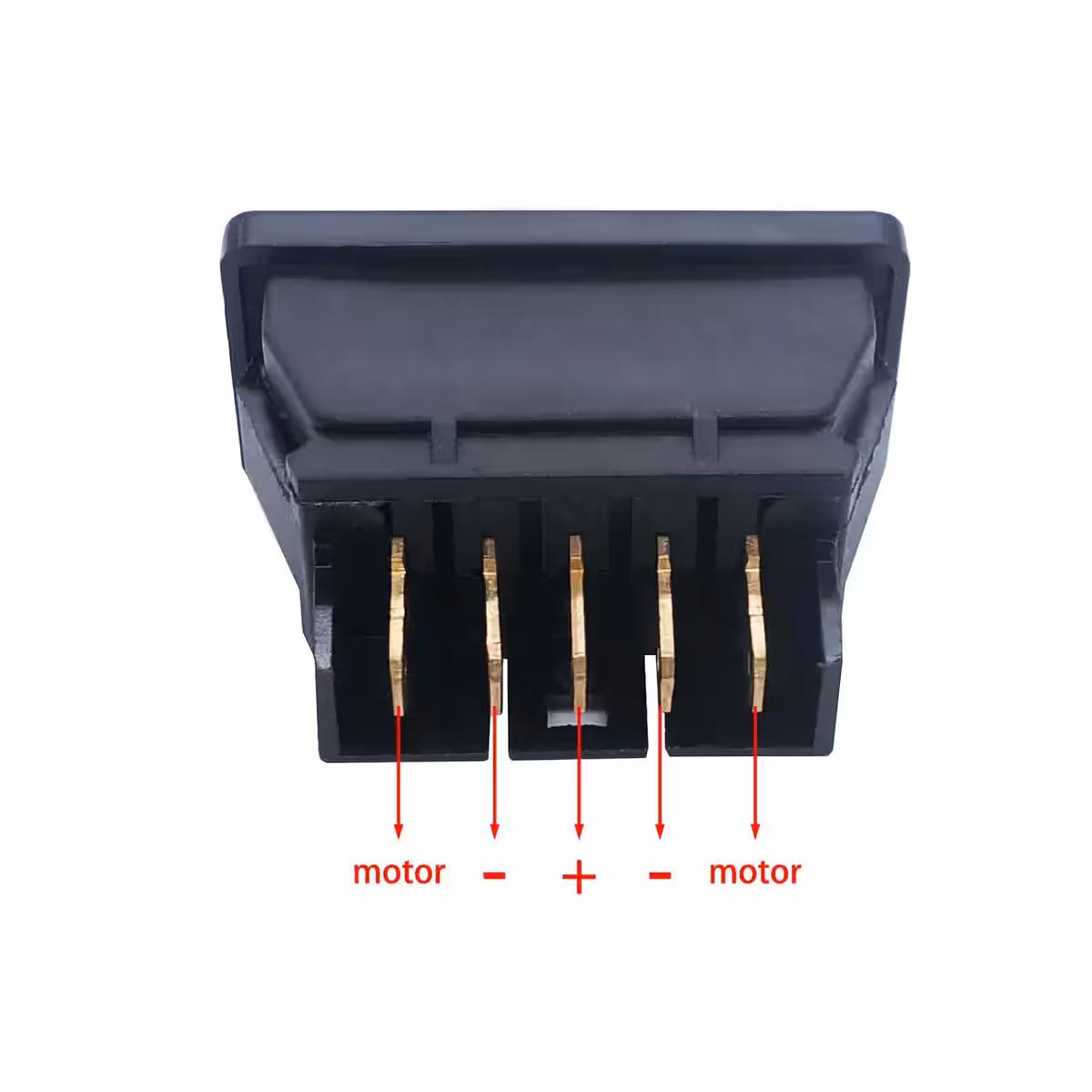

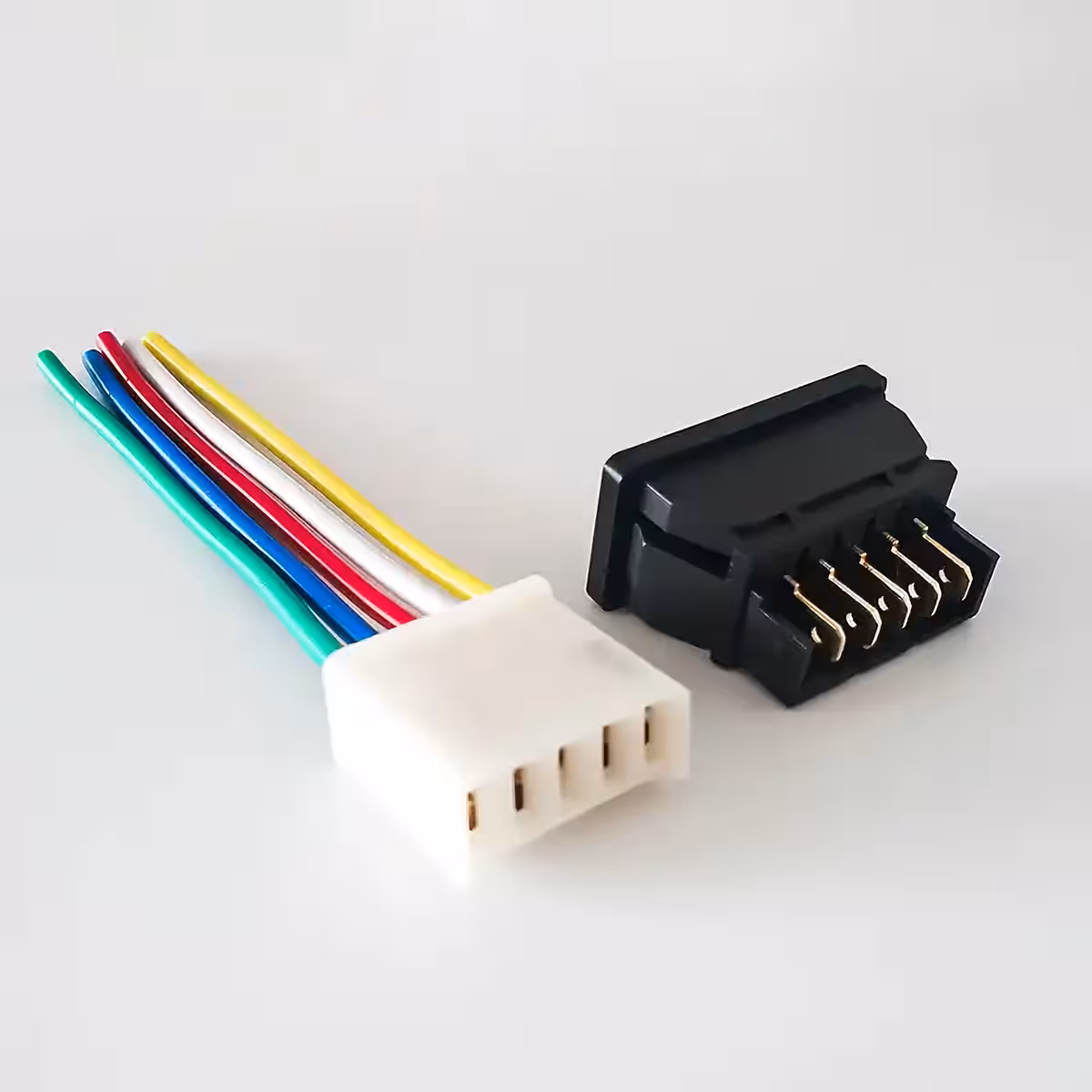

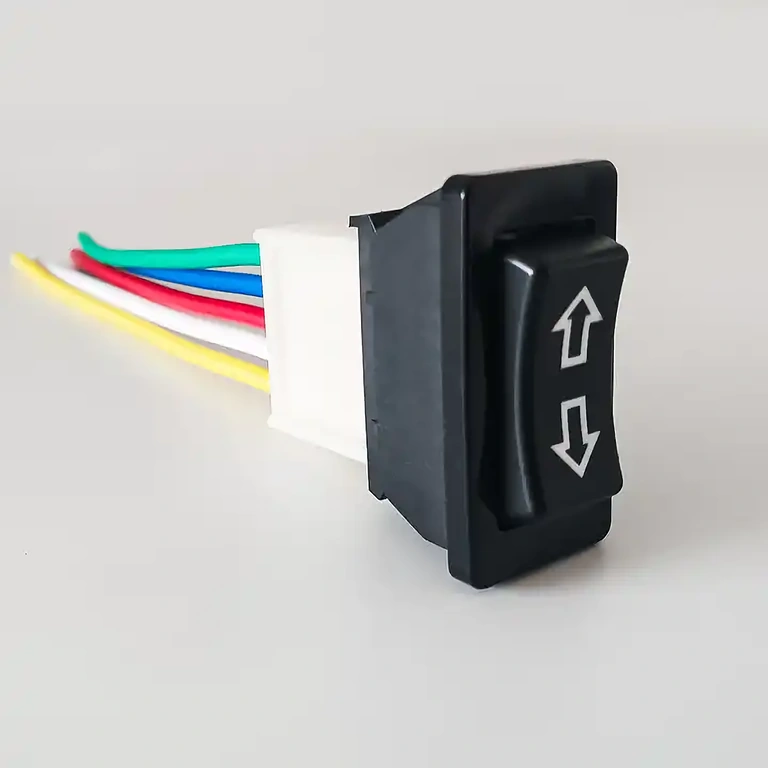

- Komplektā iekļauts 5 kontaktu savienotājs — pievieno vadus tieši savienotājā, bez lodēšanas vai speciāliem instrumentiem. Ideāli piemērots ātrai un ērtai uzstādīšanai.

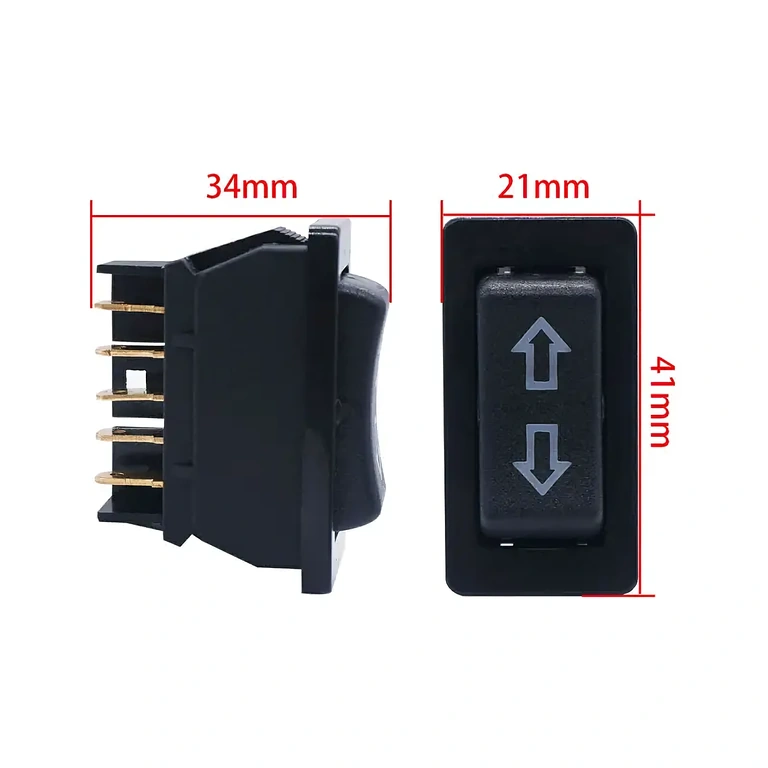

- Kompakti izmēri: 21 × 41 × 34 mm — viegli ievietojams vadības paneļos, mērinstrumentu panelī vai 3D drukātos korpusos.
Tehniskā informācija un veiktspēja
DPDT (Double Pole Double Throw) konfigurācija nozīmē, ka slēdzis vienlaikus kontrolē divas neatkarīgas ķēdes — tas ir tieši tas, kas nepieciešams līdzstrāvas motora polaritātes maiņai bez atsevišķa H-tilta releja. ON/OFF/ON struktūra ar automātisko atgriešanos nodrošina stabilu centrālo pozīciju (motors izslēgts) un aktivizē kustību tikai tad, kad lietotājs tur sviru, kas pasargā sistēmu no mehāniskiem bojājumiem. 5 kontaktu spraudnis ar noņemamu savienotāju ļauj ātri veikt nomaiņu vai pārvienošanu pat šaurās vietās.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Slēdža tips | DPDT, ON/OFF/ON ar automātisko atgriešanos (momentary) |
| Kontaktu skaits | 5 kontakti (savienotājs iekļauts) |
| Nominālais spriegums | DC 12V / 24V |
| Nominālā strāva | 20A |
| Atgriešanās funkcija | Automātiska uz centrālo OFF pozīciju |
| Izmēri | 21 × 41 × 34 mm |
| Kabeļa garums | 12 mm |
| Tipiski pielietojumi | Līdzstrāvas motori, lineārie izpildmehānismi, pacelšanas sistēmas, robotika, auto automatizācija |
Komplektā ietilpst
- 1 × DPDT svirslēdzis ar 3 pozīcijām un automātisko atgriešanos
- 1 × 5 kontaktu savienotājs
Biežāk uzdotie jautājumi
Vai ar šo slēdzi var tieši vadīt lineāro izpildmehānismu?
Jā. Tas ir viens no populārākajiem pielietojuma veidiem. Slēdzis darbojas ar jebkuru līdzstrāvas lineāro izpildmehānismu līdz 20A (12V vai 24V) — antenām, vārtiem, elektriskajām gultām vai pacelšanas mehānismiem.
Kas notiks, ja tiks pārsniegti 20A?
Kontakti var pārkarst un slēdzis var sabojāties. Ja jūsu motors palaišanas brīdī patērē vairāk nekā 20A, izmantojiet jaudas releju, kuru vada šis slēdzis — tādā gadījumā slēdzis darbosies tikai kā vadības ķēdes elements.
Vai ir nepieciešamas aizsardzības diodes?
Lieliem induktīvajiem motoriem (virs 5-10A) ieteicams izmantot flyback diodes, kas uzstādītas paralēli motora kontaktiem. Tas pasargās slēdža kontaktus no elektriskā loka rašanās katrā pārslēgšanas reizē.
Cik ātri slēdzi var uzstādīt panelī?
Mazāk nekā 10 minūtēs. Izveidojiet standarta atveri panelī, nostipriniet slēdzi, pievienojiet vadus 5 kontaktu savienotājā, un viss ir gatavs. Nav nepieciešama lodēšana vai speciāli instrumenti.
