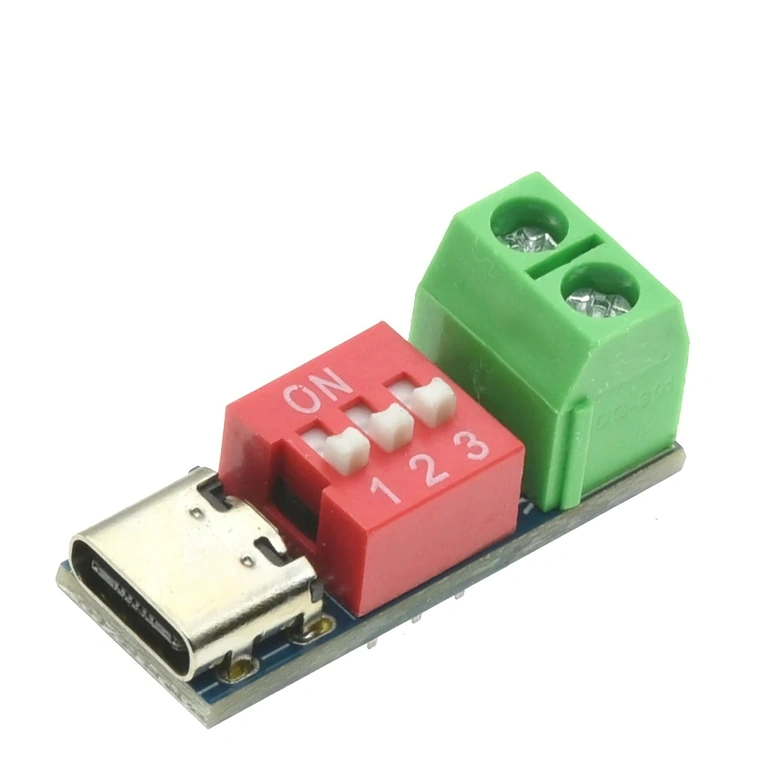

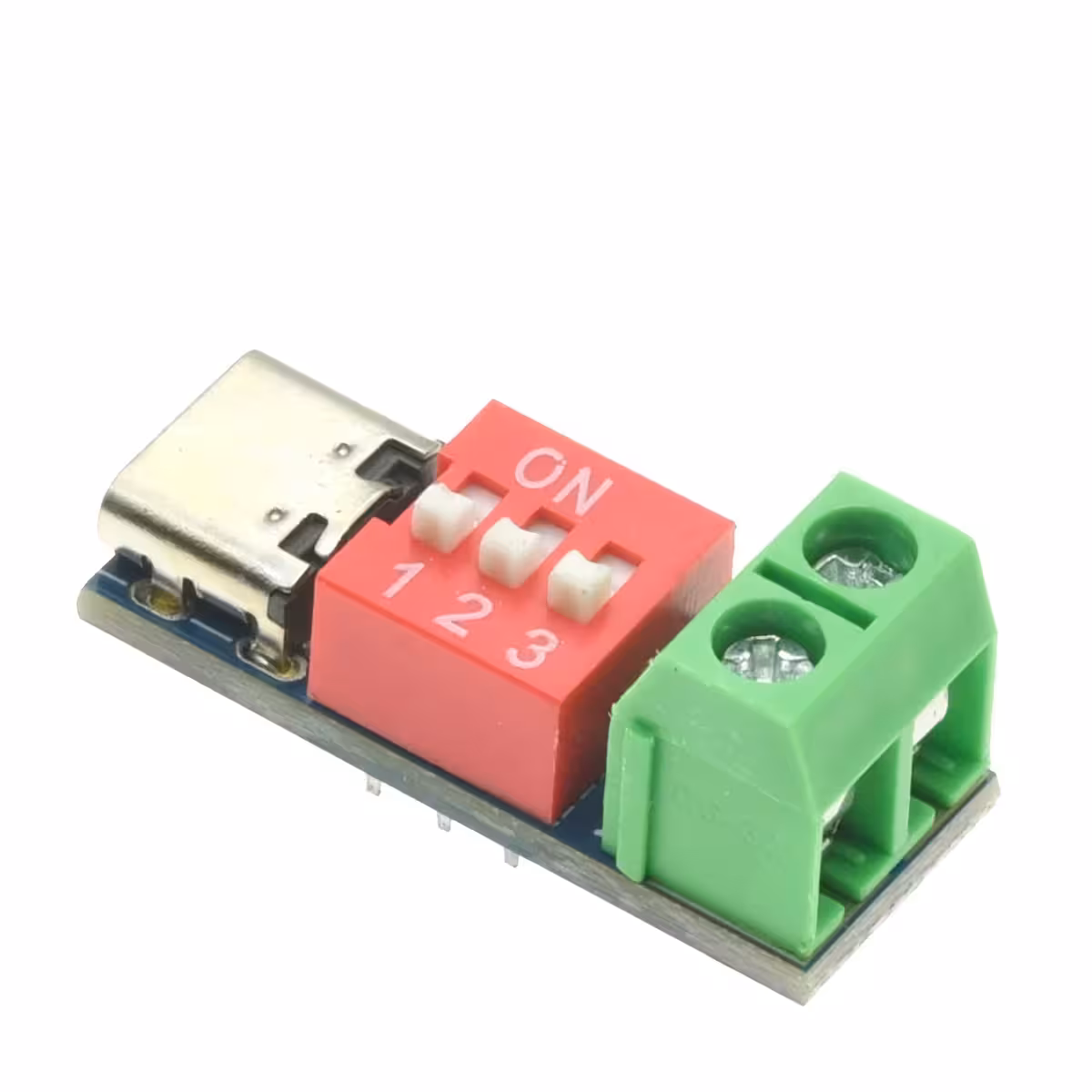

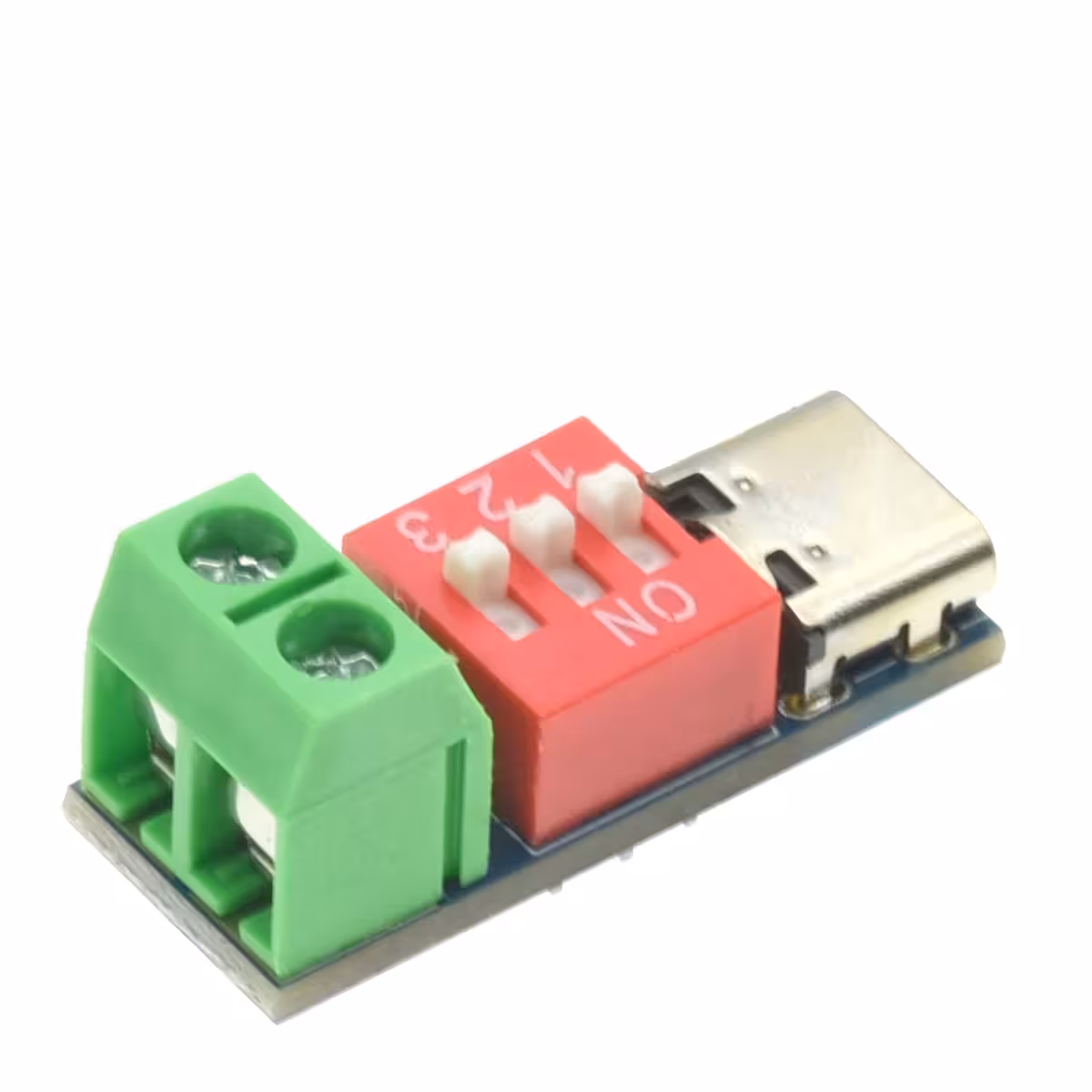

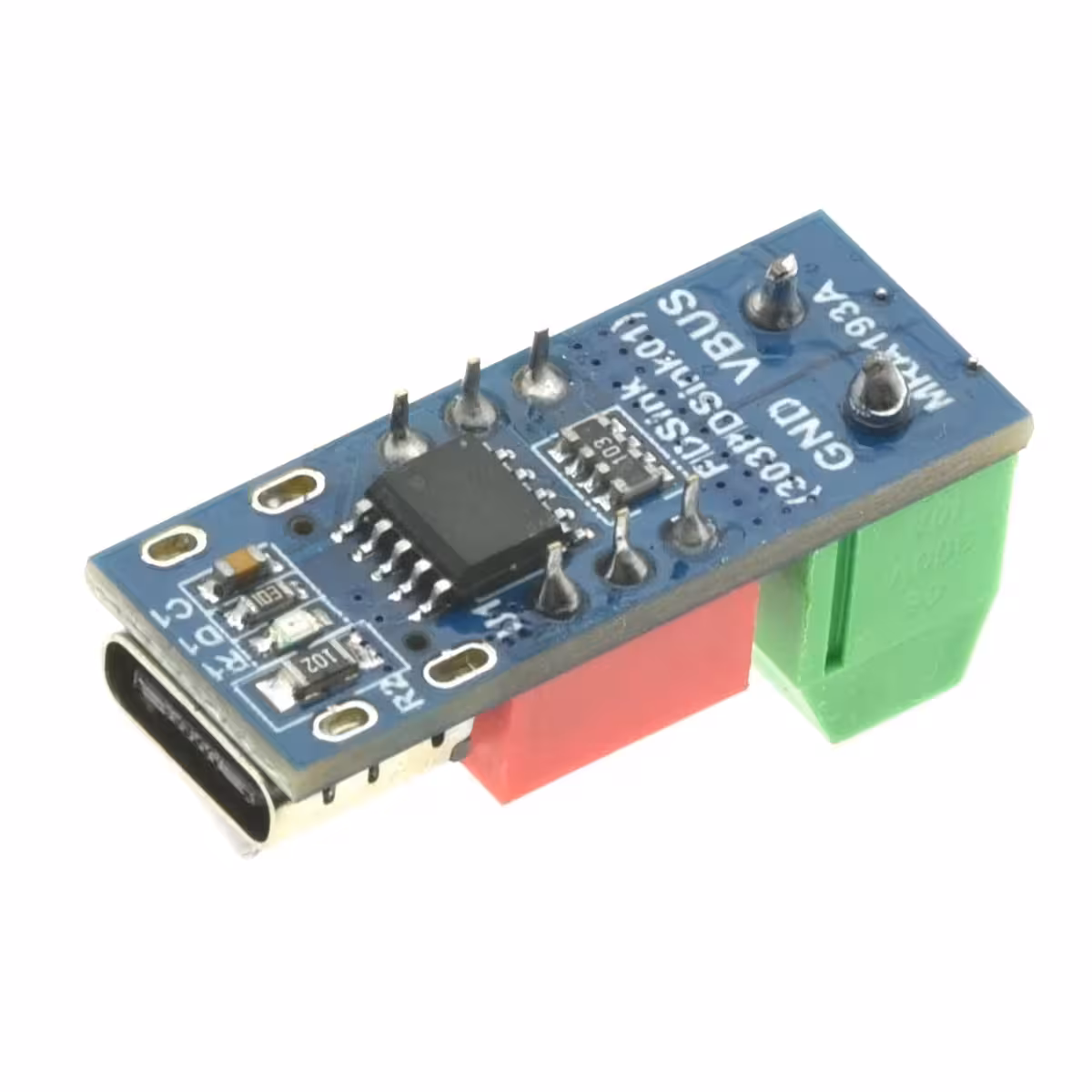

USB Type-C PD QC sprieguma regulators – iegūstiet nepieciešamo spriegumu no jebkura lādētāja bez lodēšanas
Vai jums ir nepieciešami 12V vai 20V no USB-C lādētāja, bet nevēlaties būvēt sprieguma regulatoru no nulles? Šie USB Type-C PD QC moduļi automātiski vienojas ar lādētāju par nepieciešamo spriegumu un izvada to tieši uz kontaktiem. Izvēlieties spriegumu ar DIP slēdzi, pievienojiet lādētāju un veiciet mērījumus — mazāk nekā minūtes laikā jums būs gatavs barošanas avots jūsu projektam.
Piezīme: Pirms ierīces pievienošanas vienmēr izmēriet izejas spriegumu ar multimetru, lai pārliecinātos, ka tas atbilst izvēlētajam iestatījumam.
Kāpēc izvēlēties šo komplektu? (Galvenās priekšrocības):

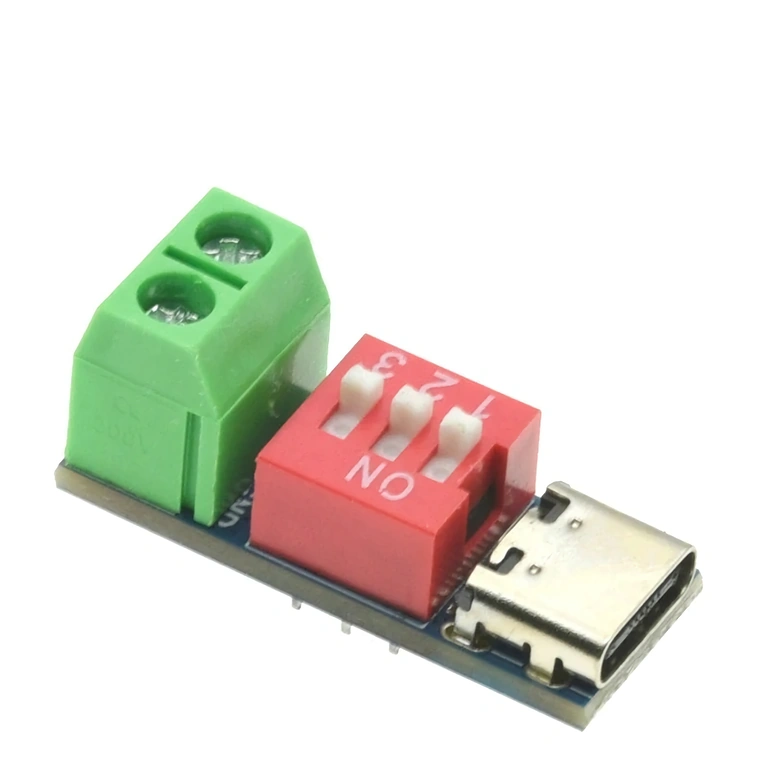

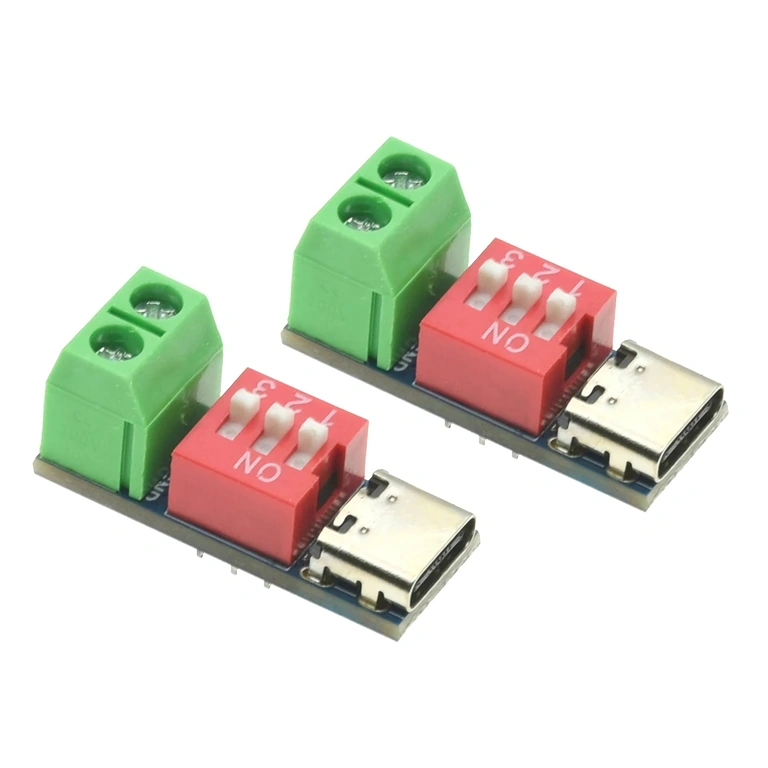

- Aparatūras DIP slēdzis — izvēlieties starp 5V, 9V, 12V, 15V un 20V bez programmatūras, programmētājiem vai koda; viss ir mehāniski un ātri.
- 4 protokolu atbalsts — saderīgs ar PD3.0, PD2.0, QC un BC1.2, kas nozīmē, ka tas darbojas ar lielāko daļu moderno klēpjdatoru, telefonu un darbstaciju lādētāju.
- Līdz 100W jauda — pietiekami, lai darbinātu mini-PC, jaudīgas LED lentes vai prasīgus iegultās sistēmas projektus, ja lādētājs to atbalsta.
- Reversīvs Type-C savienotājs — automātiska polaritātes noteikšana; nav jāuztraucas par kabeļa ievietošanas virzienu.

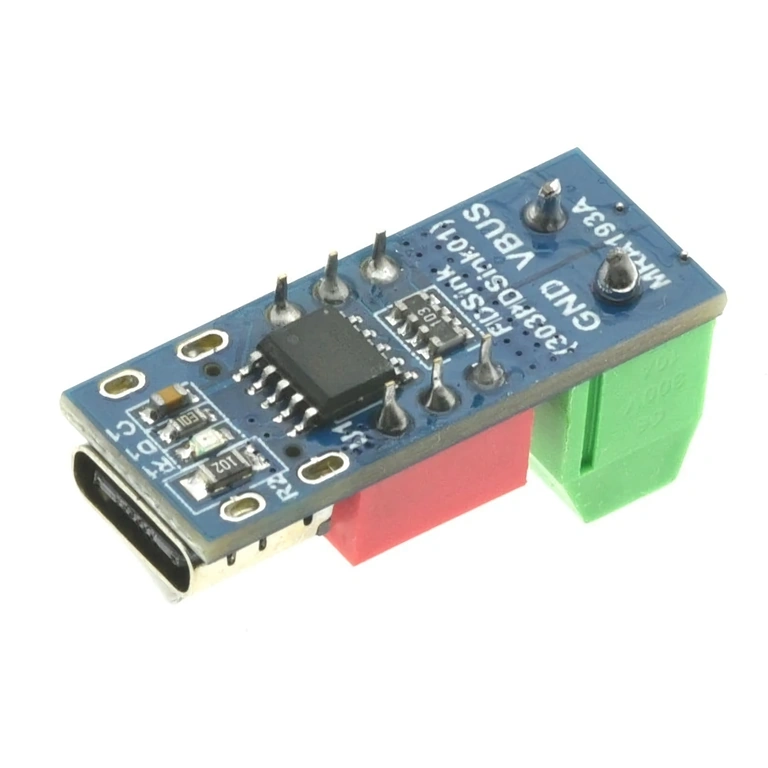

- Kompakts izmērs (11 × 28 mm) — viegli ievietojams jebkurā DIY korpusā vai projekta kastē bez strukturālām izmaiņām.
- Integrēta aizsardzība — aizsardzība pret pārspriegumu un pārkaršanu pasargā gan pašu moduli, gan pievienoto ierīci.
- 2 gabalu komplekts — vienmēr būs rezerves modulis vai iespēja darbināt divas ķēdes vienlaikus ar dažādu spriegumu.
Detaļas un veiktspēja
Modulis darbojas kā PD decoy (māneklis): tas simulē patērētājierīci un vienojas ar USB-C lādētāju par spriegumu, kas iestatīts ar DIP slēdzi, bez programmatūras iejaukšanās. Ieejas spriegums ir diapazonā no 4V līdz 22V, un izeja paliek stabila atbilstoši izvēlētajam iestatījumam, ja vien lādētājs spēj nodrošināt nepieciešamo strāvu. Strādājot ar jaudu tuvu 100W, pārliecinieties, ka lādētājs ir sertificēts un ap moduli ir nodrošināta atbilstoša ventilācija.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | 4V – 22V |
| Izejas spriegums | 5V, 9V, 12V, 15V, 20V (regulējams ar DIP slēdzi) |
| Maksimālā jauda | Līdz 100W (atkarīgs no lādētāja) |
| Interfeiss | USB Type-C PD |
| Atbalstītie protokoli | PD3.0, PD2.0, QC, BC1.2 |
| Slēdža tips | DIP slēdzis |
| Polaritātes noteikšana | Automātiska (reversīvs) |
| Integrētā aizsardzība | Pārspriegums, pārkaršana |
| Moduļa izmēri | 11 × 28 mm |
| Komplektācija | 2 × Type-C PD QC trigger modulis |
Lietošanas instrukcija

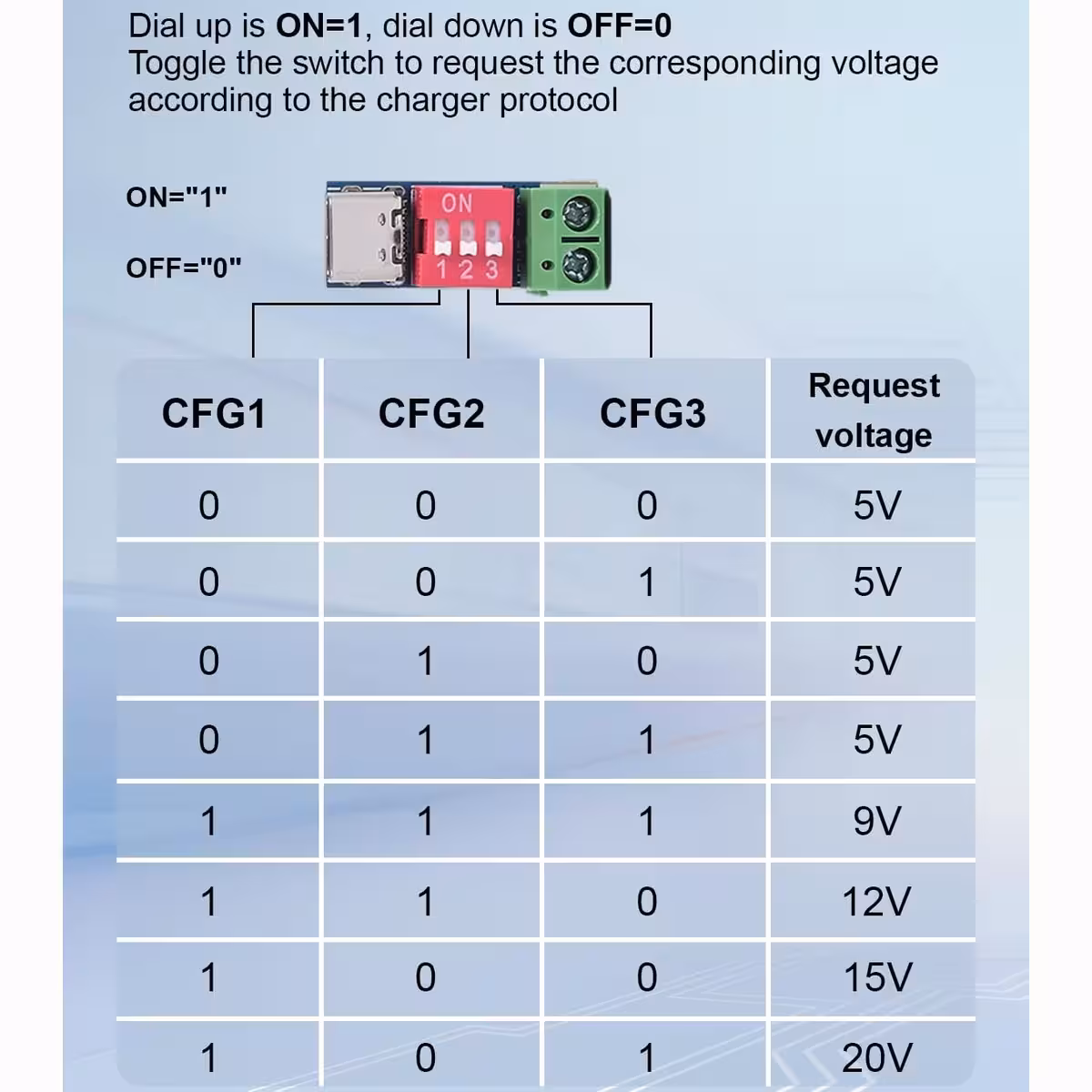

- Iepazīstieties ar DIP slēdžu konfigurācijas tabulu uz moduļa PCB, lai saskaņotu slēdžu pozīcijas ar vēlamo spriegumu.
- Kad modulis ir atvienots no strāvas, iestatiet DIP slēdzi atbilstoši vajadzīgajam spriegumam (5V, 9V, 12V, 15V vai 20V).
- Pievienojiet moduli USB Type-C lādētājam, kas atbalsta PD/QC un ir pietiekami jaudīgs jūsu vajadzībām.
- Pirms slodzes pievienošanas izmēriet izejas spriegumu ar multimetru, lai pārliecinātos, ka vienošanās par spriegumu ir notikusi pareizi.
- Pievienojiet savu ierīci izejas kontaktiem un pārbaudiet darbību.
Iepakojuma saturs

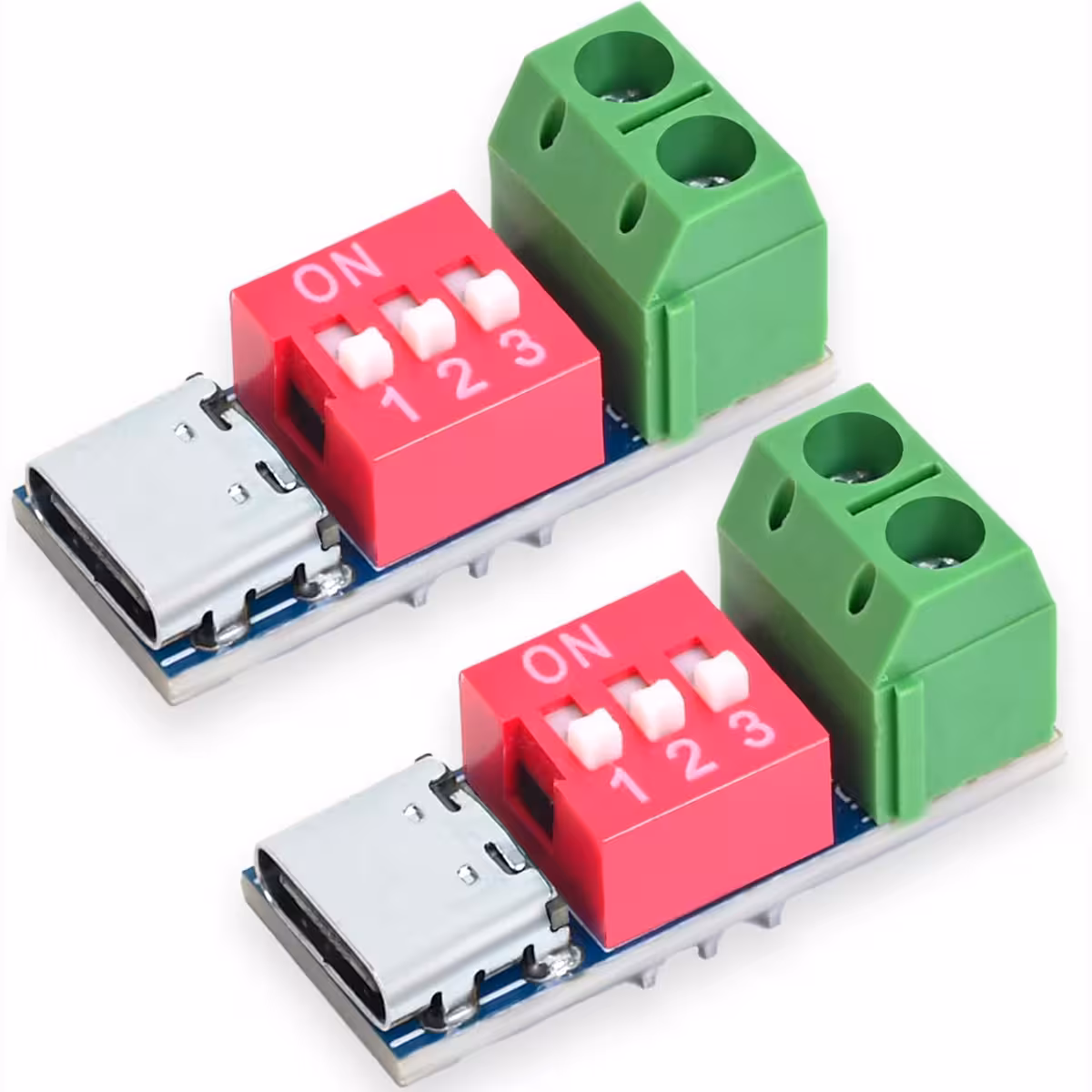

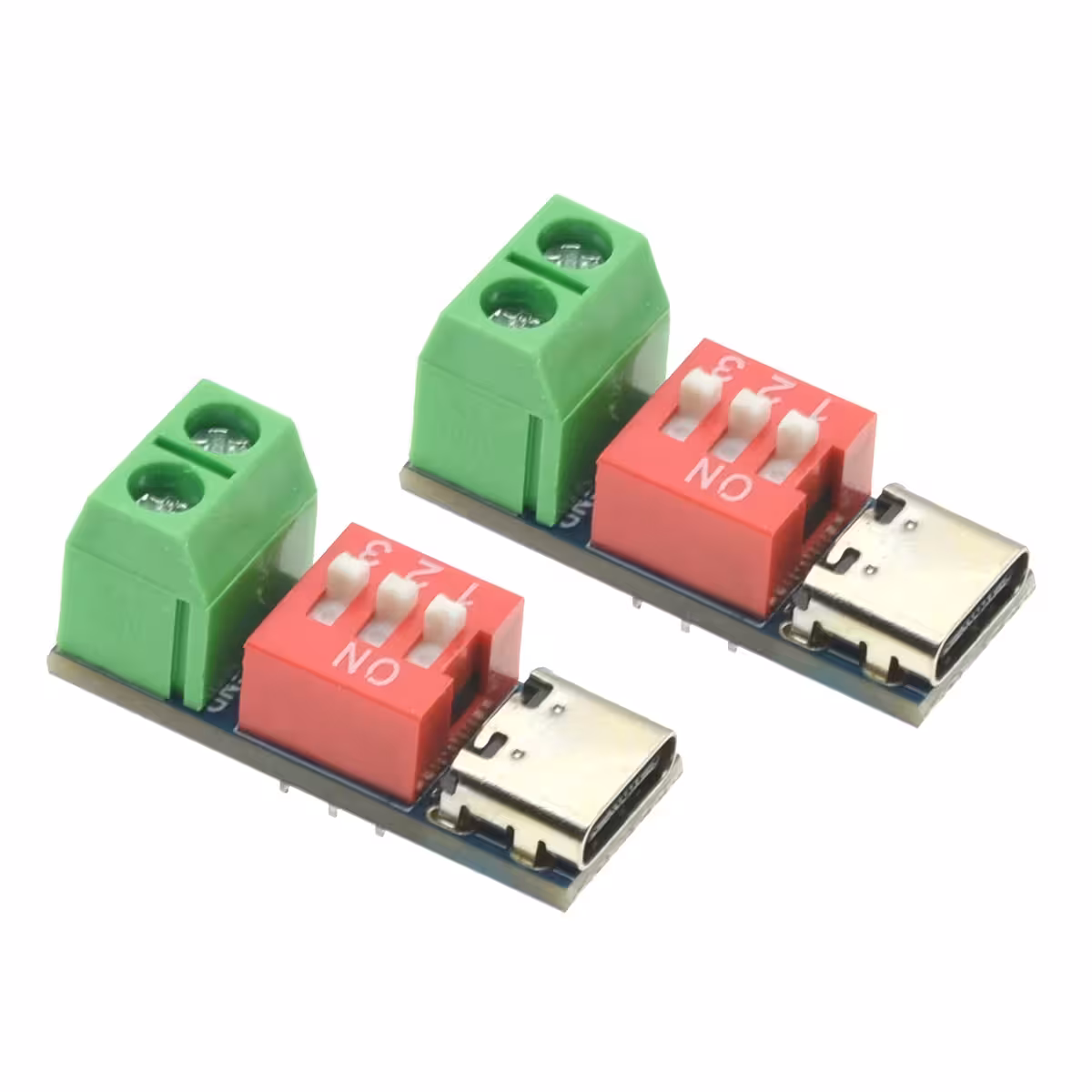

- 2 × USB Type-C PD QC 100W trigger modulis ar DIP slēdzi
Biežāk uzdotie jautājumi
Vai modulis darbojas ar jebkuru USB-C lādētāju?
Nē. Tam ir nepieciešams lādētājs, kas atbalsta vismaz vienu no protokoliem: PD3.0, PD2.0, QC vai BC1.2. Standarta 5V lādētājs bez PD atbalsta nodrošinās tikai 5V neatkarīgi no DIP slēdža iestatījuma.
Vai ar šo moduli varu darbināt 65W–100W klēpjdatoru vai ierīci?
Jā, ja USB-C lādētājs atbalsta nepieciešamo jaudu un atbilstošo PD protokolu. Modulis teorētiski atbalsta līdz 100W, taču reālā veiktspēja ir atkarīga tikai no jūsu lādētāja iespējām.
Vai sprieguma iestatīšanai ir nepieciešama programmatūra?
Nē. Viss tiek veikts aparatūras līmenī, izmantojot DIP slēdžus. Nav nepieciešama programmaparatūra, programmēšanas kabeļi vai aplikācijas.
Kas notiek, ja lādētājs neatbalsta izvēlēto spriegumu?
Modulis vienosies par tuvāko pieejamo spriegumu, ko lādētājs spēj nodrošināt. Tāpēc ir svarīgi pirms ierīces pievienošanas izmērīt izeju ar multimetru.
Vai pie lielas jaudas ir nepieciešama dzesēšana?
Strādājot ar jaudu tuvu 100W, nodrošiniet labu ventilāciju ap moduli. Integrētā aizsardzība pret pārkaršanu izslēgs moduli pirms bojājumu rašanās, taču labi termiskie apstākļi ievērojami paildzinās tā kalpošanas laiku.
