BMS modulis 1S 10A – pilnvērtīga aizsardzība jūsu 18650 un LiPo akumulatoriem DIY projektos
Vai būvējat portatīvo lādētāju (powerbank), atjaunojat akumulatoru bloku vai izmantojat 18650 elementu pielāgotā ierīcē? Bez BMS moduļa starp akumulatoru un shēmu īssavienojums vai pārmērīga izlāde var sabojāt akumulatoru dažu sekunžu laikā. Šis 6 BMS moduļu komplekts ir kompakts un uzticams risinājums, kas ir gatavs integrēšanai jūsu projektos.
Piezīme: Rūpīgi ievērojiet pievienoto pieslēguma shēmu. Nepareiza polaritāte vai kļūdains savienojums var neatgriezeniski sabojāt gan moduli, gan akumulatoru.
Kāpēc izvēlēties šo komplektu? (Galvenās priekšrocības):
- 4 aizsardzības veidi vienā modulī — aizsardzība pret pārspriegumu (4.23V), pārmērīgu izlādi (2.45V), pārstrāvu (15A) un īssavienojumu ar tūlītēju atslēgšanos mikrosekunžu laikā.
- DW01 + 8205A shēma ar precīzām pielaidēm — augstas kvalitātes komponenti nodrošina stabilus aizsardzības sliekšņus ilgtermiņā.
- 10A nepārtraukta strāva, 12A īslaicīga — piemērots jaudīgākām ierīcēm: maziem motoriem, spilgtiem LED gaismekļiem un bezvadu moduļiem ar augstiem strāvas pīķiem.
- 35 × 7.6 × 2 mm — īpaši kompakts izmērs, kas piemērots pat visšaurākajām ierīcēm; 2 mm biezums ļauj to viegli ievietot miniaturizētos projektos.
- 6 gabali komplektā — izdevīgs risinājums vairākiem projektiem vai rezerves daļām.
- Saderība ar 18650, 14500, 16340 un 1S LiPo — modulis darbojas ar jebkuru 3.7V elementu neatkarīgi no tā formas faktora.
Detaļas un veiktspēja
DW01 shēma nepārtraukti uzrauga akumulatora spriegumu un nosūta atslēgšanās komandu 8205A tranzistoriem, tiklīdz spriegums pārsniedz 4.23V uzlādes laikā vai nokrītas zem 2.45V izlādes laikā. Reakcija uz īssavienojumu ir zibenīga — modulis nekavējoties pārtrauc strāvas padevi, pasargājot gan akumulatoru, gan pievienoto ierīci. Darbinot ierīces tuvu 10A nepārtrauktas strāvas robežai, nodrošiniet minimālu ventilāciju korpusā, lai uzturētu optimālu temperatūru.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Elementu konfigurācija | 1S (viens elements) |
| Akumulatora nominālais spriegums | 3.7V (Li-ion / LiPo) |
| Nominālā darba strāva | 10A |
| Maksimālā (īslaicīgā) strāva | 12A |
| Pārstrāvas noteikšanas slieksnis | 15A |
| Pārsprieguma aizsardzība | 4.23V ±0.05V |
| Pārmērīgas izlādes aizsardzība | 2.45V ±0.1V |
| Īssavienojuma aizsardzība | Jā (tūlītēja atslēgšanās) |
| Integrālā shēma | DW01 + 8205A |
| Moduļa izmēri | 35 × 7.6 × 2 mm |
| Savienojumi | B+ (bat+), B- (bat-), P+ (izeja+), P- (izeja-) |
| Saderība | 18650, 14500, 16340, LiPo 1S |
| Daudzums komplektā | 6 moduļi |
Pieslēgšanas un lietošanas instrukcija
- Pievienojiet B+ pie Li-ion vai LiPo elementa pozitīvā pola.
- Pievienojiet B- pie elementa negatīvā pola.
- Pievienojiet P+ pie slodzes vai lādētāja pozitīvā vada (pozitīvā izeja).
- Pievienojiet P- pie slodzes vai lādētāja negatīvā vada (negatīvā izeja).
- Pirms barošanas ieslēgšanas pārbaudiet polaritāti — nepareizs savienojums neatgriezeniski sabojās moduli.
- Nepārsniedziet 10A nepārtrauktu slodzi, lai izvairītos no pārkaršanas.
Komplektā ietilpst

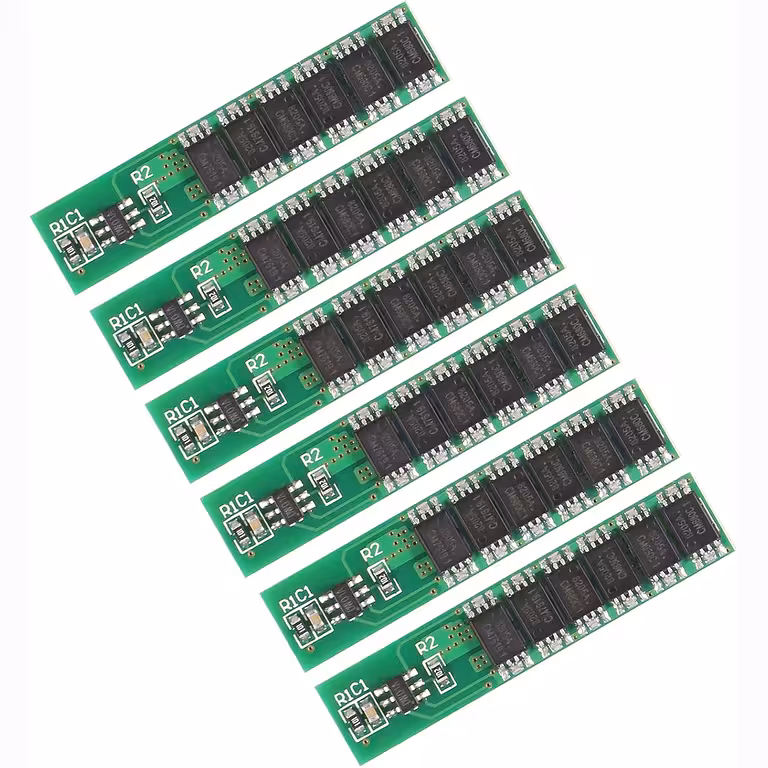

- 6 × BMS modulis 1S 18650 3.7V 10A ar pilnu aizsardzību (DW01 + 8205A)
Biežāk uzdotie jautājumi
Vai tas darbojas ar jebkuru 18650 Li-ion elementu, tostarp ar lielas ietilpības (3000–3500 mAh) baterijām?
Jā. Modulis aizsargā jebkuru 3.7V 1S konfigurācijas elementu neatkarīgi no tā ietilpības. Tas ir saderīgs ar 18650, 14500, 16340 vai 1S LiPo baterijām.
Vai varu vienlaikus lādēt un izlādēt caur vienu moduli?
Modulim ir kopīga pieslēgvieta (P+/P-) abām darbībām. Tomēr lādētāja un slodzes vienlaicīga pieslēgšana nav ieteicama bez ārējas atdalīšanas shēmas, jo tas var radīt neparedzamu aizsardzības sistēmas darbību.
Kā atiestatīt moduli pēc īssavienojuma aizsardzības nostrādes?
Novērsiet īssavienojuma cēloni un pēc tam pievienojiet lādētāju vai atvienojiet un no jauna pievienojiet akumulatoru. Modulis automātiski atgriezīsies normālā darbības režīmā.
Vai man nepieciešams radiatoru, ja izmantoju moduli pie 8–9A nepārtrauktas strāvas?
Pie strāvas zem 10A un ar minimālu ventilāciju korpusā radiators nav nepieciešams. Ja strādājat tuvu maksimālajai robežai siltā vidē vai pilnībā noslēgtā korpusā, nodrošiniet gaisa plūsmu, lai uzturētu temperatūru drošās robežās.
