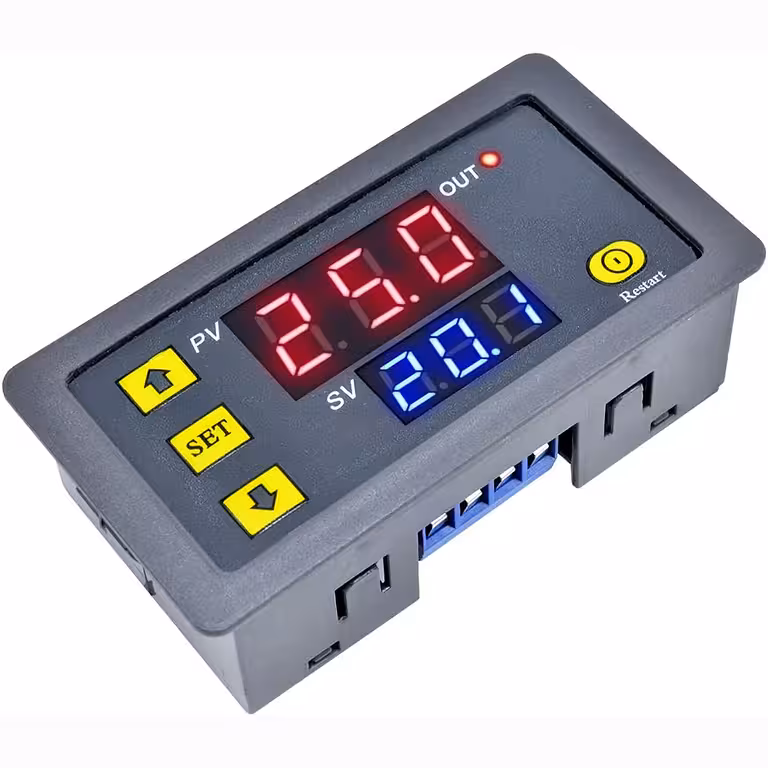

Programmējamais laika relejs 220V | Digitālais taimeris ar regulējamu intervālu

Programmējams laika relejs ar digitālu taimeri un dubulto LED displeju, ideāli piemērots automatizācijai un precīzai laika intervālu kontrolei elektriskajās 220V sistēmās.

Tehniskās specifikācijas:

Galvenās īpašības:

• Dubultais LED ekrāns divu atsevišķu laika intervālu iestatīšanai: T1 un T2
• Plaša taimēšanas regulēšanas amplitūda: sekundes, minūtes vai stundas
• Elastīgi darbības režīmi: aizture (delay), taimēšana (timing), cikliskā darbība (loop)
• Atceras iestatītās vērtības pat pēc strāvas pārtraukuma

Parasti pielietojumi un lietošanas piemēri:

• Picas krāsnis: cepšanas cikla ilguma kontrole, automātiski ieslēdzot un izslēdzot barošanu noteiktos intervālos.
• Granulu katli: ventilatora un degli ciklu automatizēšana efektīvai sadegšanas kontrolei.
• Automātiskā apgaismojuma sistēmas siltumnīcās vai akvārijos: ieslēgšana un izslēgšana noteiktos intervālos enerģijas ekonomijai.
• Rūpnieciskā automatizācija: iekārtu vadība ar periodisku darbību, piemēram, sūkņiem, ventilatoriem vai dzesēšanas sistēmām.

Pieejamie darbības režīmi:

• P1-0: pēc aiztures T1 relejs ieslēdzas
• P1-1: pēc aiztures T1 relejs neieslēdzas
• P1-2: pēc aiztures T1 relejs ieslēdzas; pēc T2 tas izslēdzas
• P1-3: pēc aiztures T1 relejs neieslēdzas; pēc T2 tas ieslēdzas
• P1-4: cikliska ON/OFF darbība (pēc T1 ieslēgts, pēc T2 izslēgts, atkārtojas)
• P1-5: cikliska OFF/ON darbība (pēc T1 izslēgts, pēc T2 ieslēgts, atkārtojas)

Lietošanas instrukcija:

1. Pievienojiet moduli saskaņā ar elektrisko shēmu attēlos.
2. Pievienojiet barošanu ar AC 220V. Displejā parādīsies noklusējuma T1 laiks.
3. Īsi nospiediet pogu SET, lai ieietu laika iestatīšanas režīmā. Ciparu displejs sāks mirgot.
4. Ar pogām + un – iestatiet vēlamo T1 vērtību (piem., ieslēgšanas ilgumu).
5. Nospiediet SET, lai pārietu uz T2 (piem., izslēgšanas ilgums) un iestatiet vērtību.
6. Nospiediet SET, lai saglabātu iestatījumus, vai pagaidiet automātisko saglabāšanu.
7. Ilgi nospiediet SET, lai ieietu parametru iestatīšanas izvēlnē.
8. Iestatiet P0 laika vienības:
• P0=0 – sekundes
• P0=1 – minūtes
• P0=2 – stundas
9. Īsi nospiediet SET, lai pārslēgtos uz P1 un iestatītu darbības režīmu:
• P1=0 līdz P1=5 (atbilstoši iepriekš aprakstītajiem darbības režīmiem)
10. Īsi nospiediet SET, lai saglabātu un izietu no iestatījumu izvēlnes.

Parasts iestatījumu piemērs (cikliskā ON/OFF darbība):

Ja vēlaties, lai relejs darbotos 30 sekundes un pēc tam būtu izslēgts 60 sekundes, atkārtojot šo ciklu, rīkojieties šādi:

1. Pievienojiet moduli un piegādājiet barošanu saskaņā ar instrukcijām.
2. Iestatiet T1 uz 30 (sekundes) – releja aktīvā fāze.
3. Iestatiet T2 uz 60 (sekundes) – releja neaktīvā fāze.
4. Iestatiet P0 uz 0 (vienības sekundēs).
5. Iestatiet P1 uz 4 (cikliskā ON/OFF darbība).
6. Saglabājiet iestatījumus un ļaujiet modulim darboties automātiski šajā ciklā.
