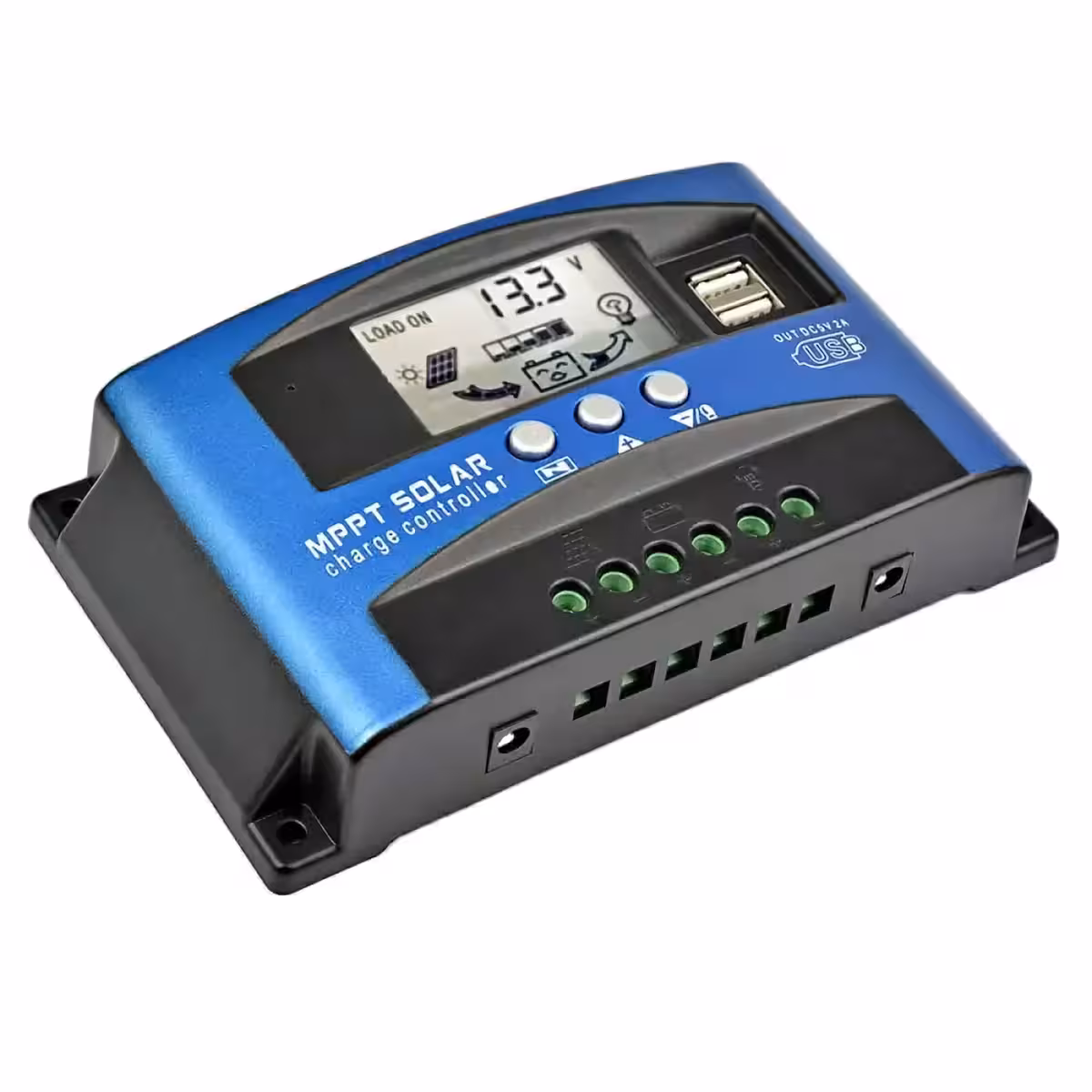

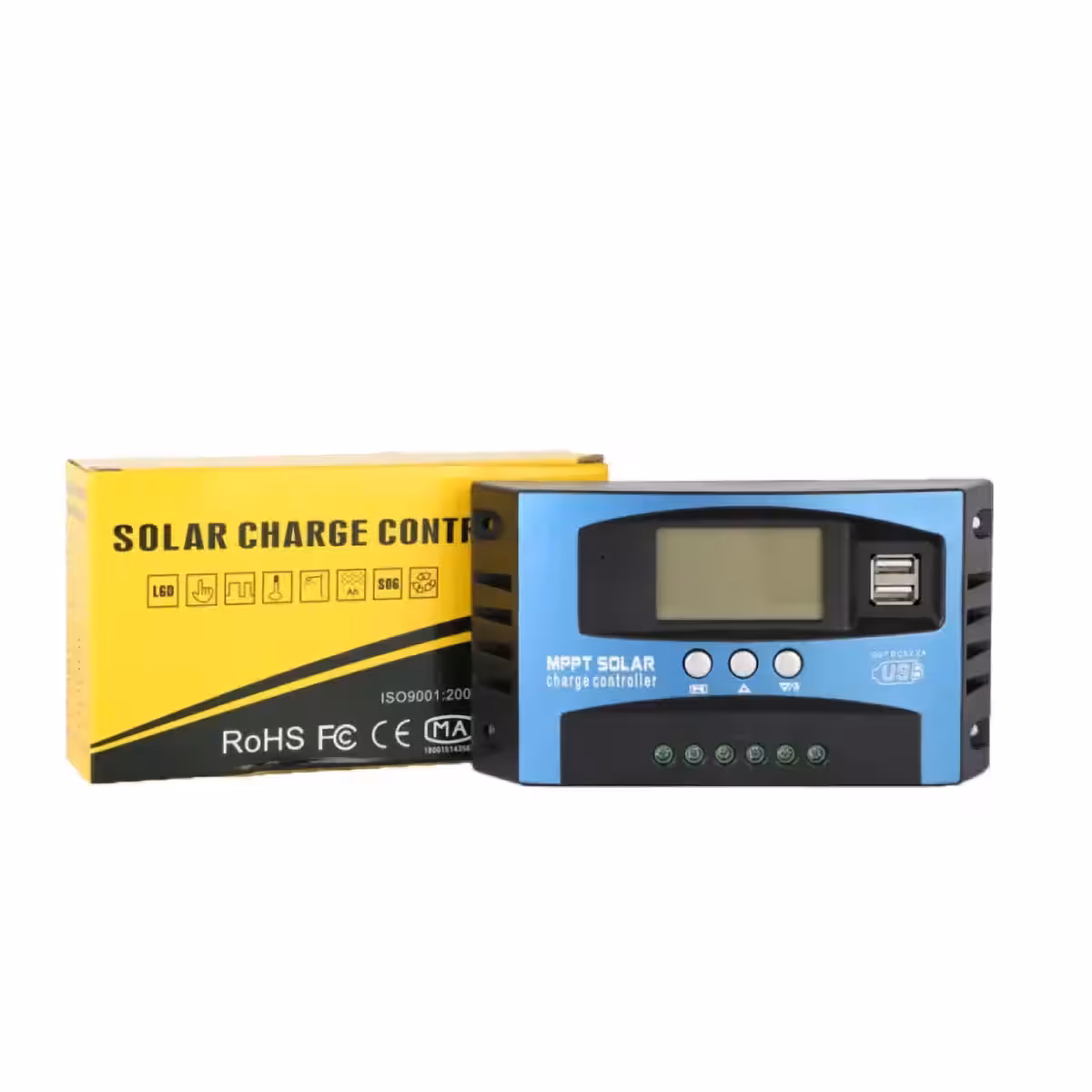

MPPT 100A saules uzlādes kontrolieris – izspiediet maksimumu no saviem paneļiem jebkuros laikapstākļos
Esat ieguldījis līdzekļus saules paneļos, taču neefektīvs kontrolieris var likt jums zaudēt 20–30% no saražotās enerģijas. Šis 100A MPPT uzlādes kontrolieris ir risinājums: tas nepārtraukti seko līdzi maksimālās jaudas punktam un novirza akumulatoram visu paneļu saražoto enerģiju, nevis tikai aptuvenus vidējos rādītājus. Ierīce ir piemērota 12V un 24V sistēmām, tā ir ātri uzstādāma un ļauj pilnībā kontrolēt jūsu energoapgādes sistēmas parametrus.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Augstāka efektivitāte salīdzinājumā ar PWM — MPPT algoritms nodrošina līdz pat 30% lielāku enerģijas ieguvi nekā standarta kontrolieri, īpaši mākoņainās dienās vai vāja apgaismojuma apstākļos.
- Mērogojamība bez izmaiņām — atbalsta līdz 1200W paneļu jaudu 12V sistēmās un 2400W 24V sistēmās, savukārt automātiskā sprieguma noteikšana atvieglo uzstādīšanu.

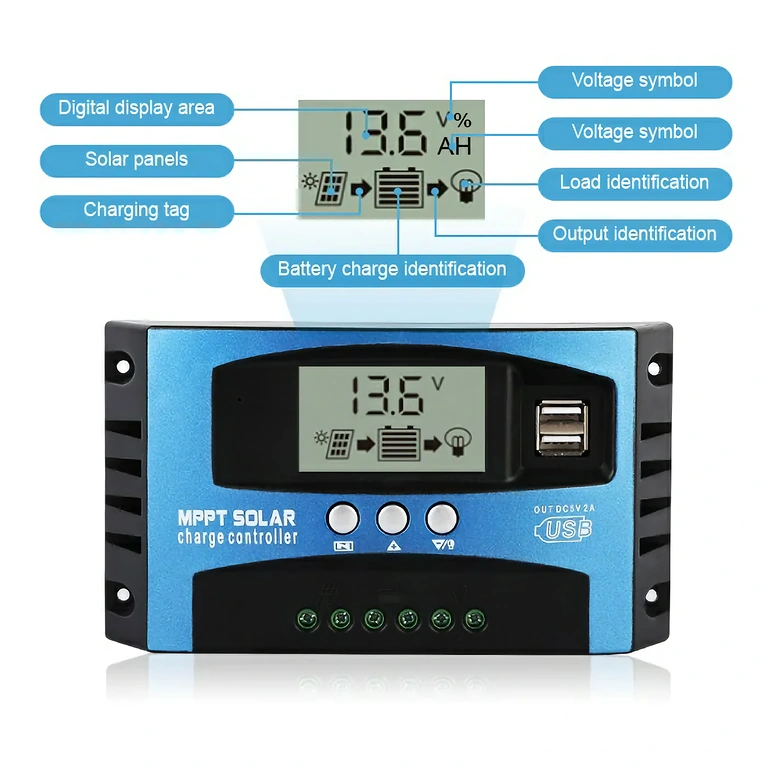

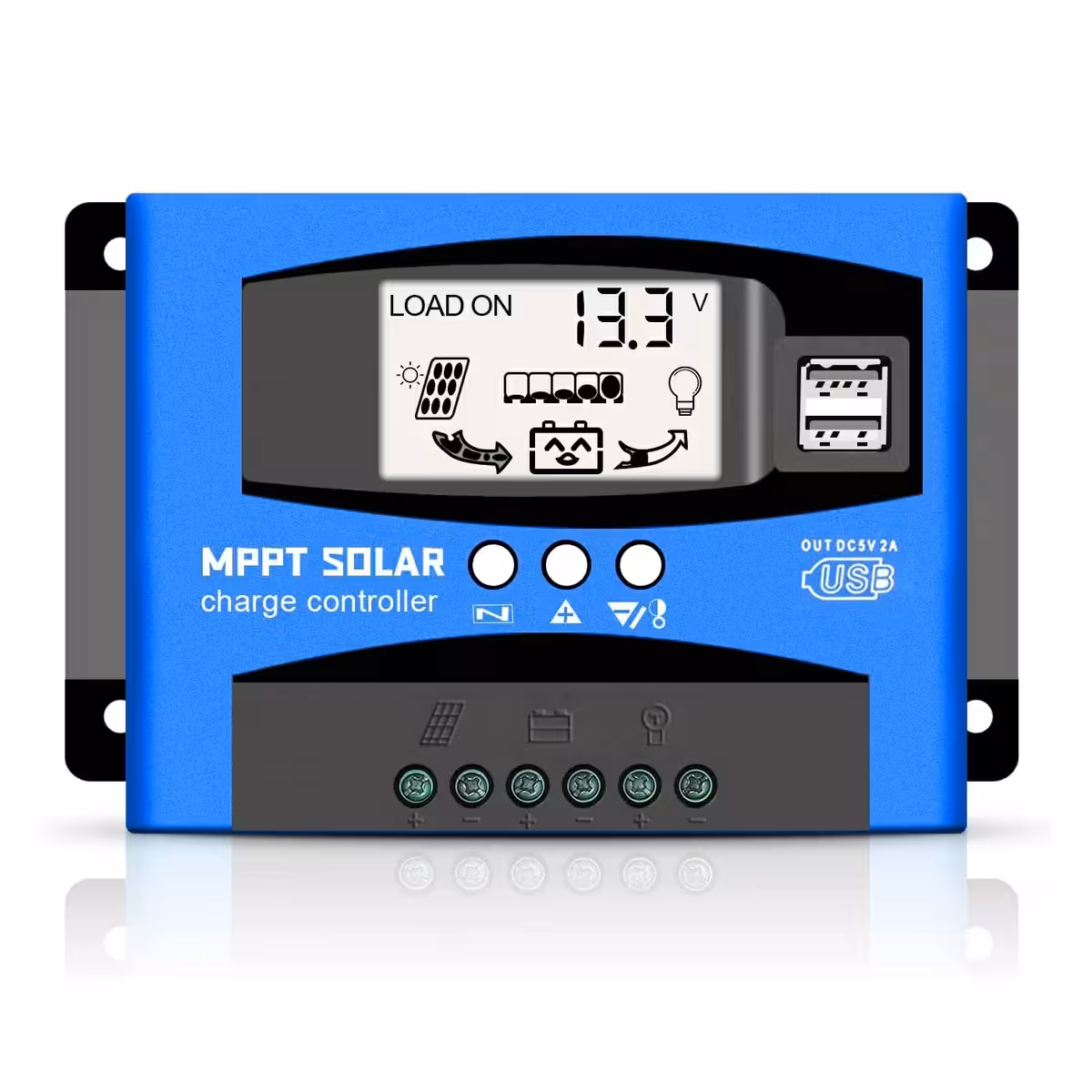

- LCD displejs ar reāllaika datiem — uzreiz redziet akumulatora spriegumu, uzlādes strāvu un paneļu jaudu bez nepieciešamības pēc papildu lietotnēm vai savienojumiem.
- 7 integrētas aizsardzības funkcijas — aizsardzība pret īssavienojumu, nepareizu polaritāti, pārslodzi, pārkaršanu, izlādi naktī, zibens izlādi un atvērtu ķēdi: iekārta ir droša pat neparedzētās situācijās.
- Dubultais MOSFET pretplūsmas aizsardzības mehānisms — bloķē strāvas atpakaļplūsmu naktī un samazina siltuma zudumus, nodrošinot klusu darbību pat pie lielas slodzes.
- Automātiska temperatūras kompensācija — pielāgo uzlādes spriegumu atbilstoši apkārtējās vides temperatūrai, tādējādi ievērojami pagarinot akumulatora kalpošanas laiku.
Tehniskās detaļas un veiktspēja
Kontroliera pamatā ir industriālais mikrokontrolleris, kas reāllaikā nolasa un pielāgo uzlādes parametrus. MPPT algoritms nepārtraukti skenē paneļu I-V līkni un fiksē maksimālās jaudas punktu pat mainīgos laika apstākļos. Akumulatora tips — svina-skābes, AGM vai gēla — ir izvēlams tieši izvēlnē, un absorbcijas, uzturēšanas (float) un atslēgšanas spriegumus var individuāli pielāgot precīzai saderībai ar jūsu akumulatoru sistēmu.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Nominālais spriegums | 12V / 24V (automātiska noteikšana) |
| Nominālā uzlādes strāva | 100A |
| Maksimālais paneļu ieejas spriegums | 50V |
| Maksimālā paneļu jauda (12V) | 1200W |
| Maksimālā paneļu jauda (24V) | 2400W |
| Uzlādes algoritma tips | MPPT (Maximum Power Point Tracking) |
| Displejs | Daudzfunkcionāls LCD |
| Integrētās aizsardzības | Īssavienojums, nepareiza polaritāte, pārslodze, atvērta ķēde, izlāde naktī, zibens, pārkaršana |
| Temperatūras kompensācija | Jā – automātiska |
| MOSFET tips | Dubultais – pretplūsmas aizsardzība |
| Produkta izmēri | 144 × 78 × 33 mm |
| Iepakojuma izmēri | 157 × 88 × 48 mm |
| Svars | 300 g |
Programmēšanas un lietošanas instrukcija

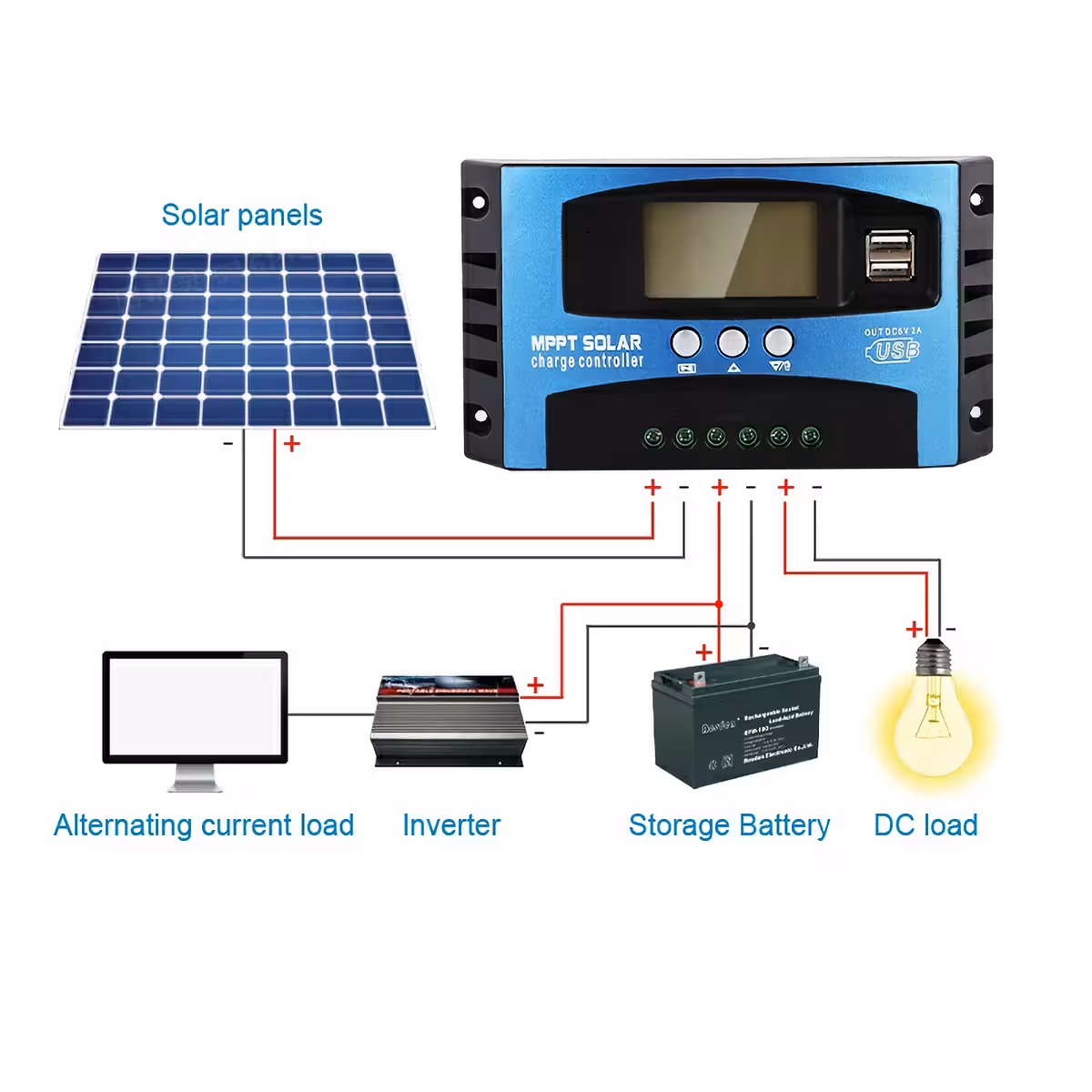

- Vispirms pievienojiet akumulatoru pie B+ un B– spailēm, ievērojot uz korpusa norādīto polaritāti.
- Pievienojiet saules paneļus pie PV+ un PV– — pirms tam pārliecinieties, ka kopējais spriegums nepārsniedz 50V.
- Izmantojot LCD displeja pogas, atlasiet akumulatora tipu: svina-skābes, AGM vai gēla.
- Pielāgojiet absorbcijas, uzturēšanas un izlādes atslēgšanas spriegumus atbilstoši jūsu akumulatora tehniskajai specifikācijai.
- Pārbaudiet displejā redzamās vērtības (akumulatora spriegumu, strāvu un paneļu jaudu), lai apstiprinātu sistēmas pareizu darbību.
- Pēc konfigurācijas pabeigšanas pievienojiet patērētāju (slodzi) pie LOAD+ un LOAD– spailēm.
Komplektācija

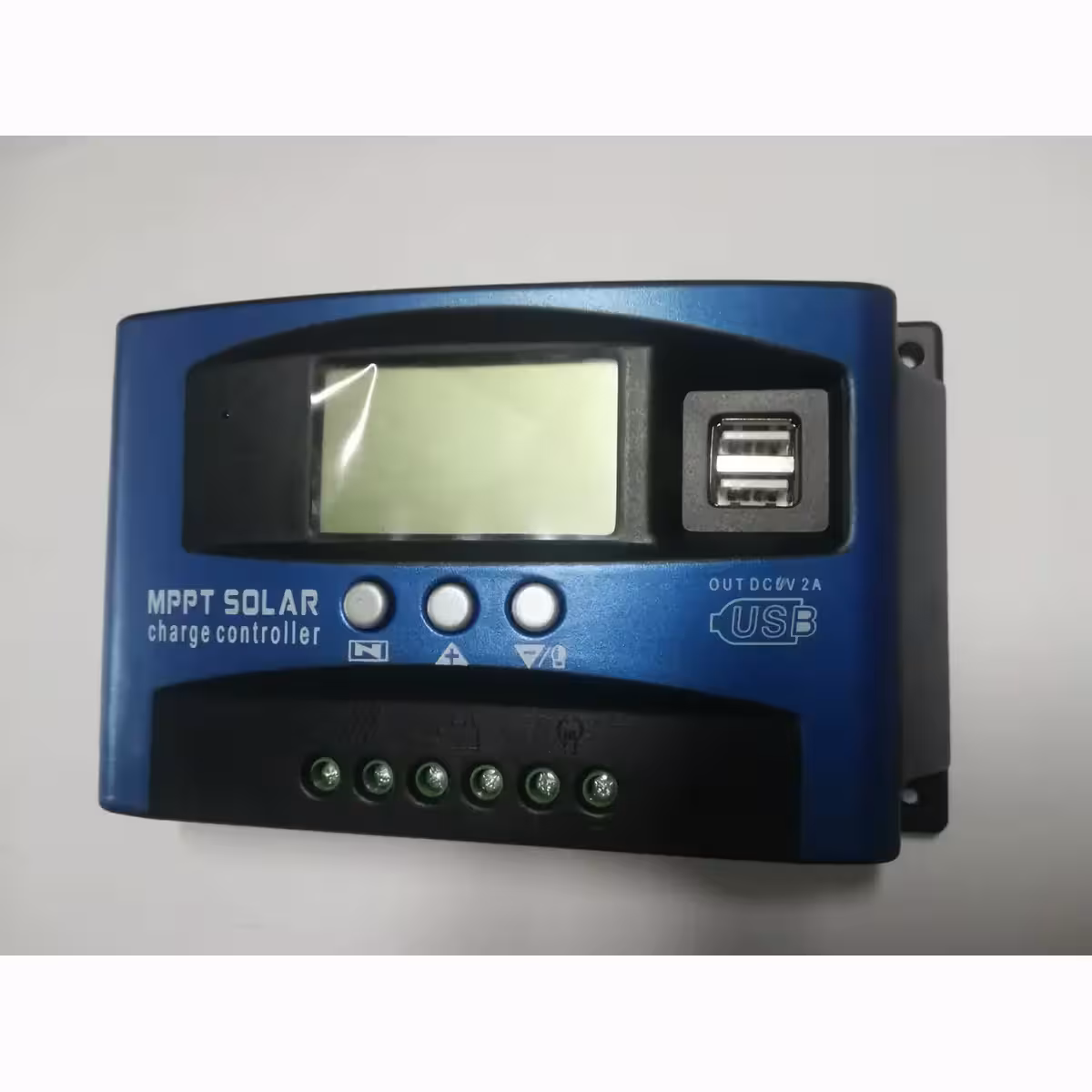

- 1 × MPPT 12V/24V 100A saules uzlādes kontrolieris ar LCD displeju
Biežāk uzdotie jautājumi
Vai kontrolieris pats nosaka, vai sistēma ir 12V vai 24V?
Jā. Pirmo reizi pievienojot akumulatoru, automātiskā noteikšanas funkcija nekavējoties konfigurē kontrolieri bez jūsu iejaukšanās.
Ar kādiem akumulatoru tipiem tas ir saderīgs?
Tas darbojas ar svina-skābes, AGM un gēla akumulatoriem. Uzlādes parametrus var individuāli pielāgot katram tipam LCD izvēlnē.
Vai paneļus var savienot virknē vai paralēli?
Jā, jebkurā kombinācijā, ja vien kopējais ieejas spriegums nepārsniedz 50V un kopējā jauda nepārsniedz 1200W (12V sistēmai) vai 2400W (24V sistēmai).
Vai pie 100A slodzes ir nepieciešama papildu dzesēšana?
Iekšējā siltuma izkliede un dubultā MOSFET sistēma nodrošina efektīvu darbību normālos apstākļos. Pie maksimālas nepārtrauktas slodzes uzstādiet kontrolieri labi vēdināmā vietā, kur nodrošināta brīva gaisa cirkulācija.
Kas notiks, ja nejauši sajaukšu akumulatora polaritāti?
Aizsardzība pret nepareizu polaritāti novērsīs iekšējās shēmas bojājumus. Tomēr vienmēr pirms pievienošanas pārbaudiet spailes — tas ir labs ieradums, kas pasargā jūsu aprīkojumu.
