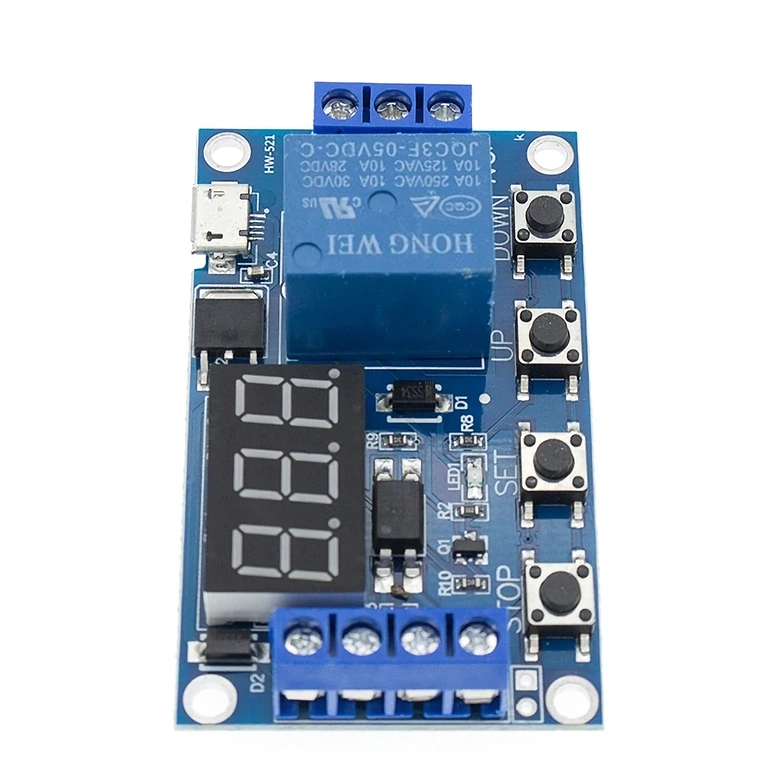

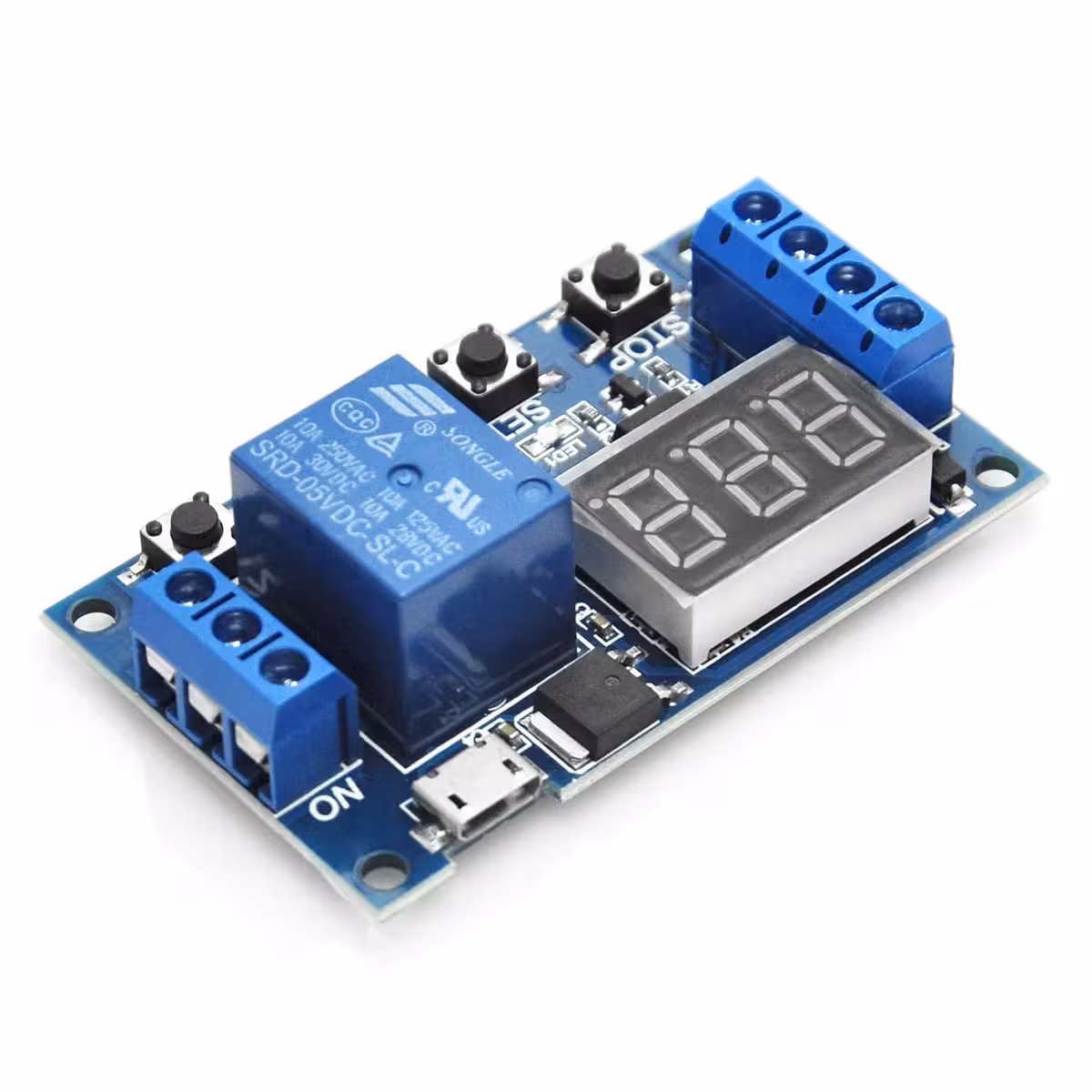

Taimerreleja modulis ar regulējamu aizturi un laiku, saderīgs ar 6–30V (iespējams barošana ar MicroUSB 5V). Ideāli piemērots rūpnieciskām un DIY lietojumprogrammām, kur nepieciešams releja modulis ar aizturi, vadību un regulējamu laiku, ar digitālo displeju un pretradarbības aizsardzību.
Galvenās īpašības
Barošanas spriegums: 5V (MicroUSB) vai 6–30V DC
Trigera signāls: High Level Trigger 3–24V
Izejas slodze: līdz 30VDC 5A vai 220VAC 5A
Optokoplera izolācija: palielina pretestību traucējumiem un saglabā iestatījumus
Laika precizitāte: regulējama 0.1 s – 999 min
Digitālais displejs: augošs vai dilstošs skaitījums, statusa indikators
Izmēri: 62 × 38 × 17 mm
Priekšrocības
Intuitīva konfigurācija — pogas SET / UP / DOWN / STOP ātrai iestatīšanai
Uzticama darbība trokšņainā elektriskā vidē pateicoties optokopleram
Vairāki režīmi (P1–P4) elastīgai automatizācijai
Parametru pastāvīga atmiņa pēc iestatīšanas
Kompakts un viegli integrējams paneļos vai DIY projektos
Tehniskās specifikācijas
Parametrs
Detalizācija
Barošanas spriegums
5V MicroUSB vai 6–30V DC
Trigera signāls
High Level 3–24V
Izolācijas veids
Optokoplers
Pārslēgšanas strāva
≤ 5A (līdz 30VDC vai 220VAC)
Laika intervāls
0.1 s – 999 min (izvēles iespēja)
Režīmi
P1 (pulse on), P2 (delay then on), P3 (loop), P4 (hold then delay)
Izmēri
62 × 38 × 17 mm
Displeja precizitāte
0.1 s / 1 s / 1 min (izvēles, izmantojot decimālo punktu)
Darbības režīmi (sīkāk)
P1 — Pulse ON (OP)
Saņemot signālu, relejs ieslēdzas OP ilguma periodā un pēc tam izslēdzas. Apakšrežīmi:
P1.1 — ignorē atkārtotus signālus OP laikā
P1.2 — atkārtots signāls restartē OP taimeri
P1.3 — reset signāls aptur releju un taimeri
P2 — Delay then ON
Saņemot signālu, modulis gaida CL, tad aktivizē releju OP, pēc tam izslēdzas.
P3 — Loop (ON/OFF cikls)
P3.1 — cikls sākas saņemot signālu; P3.2 — automātiskais cikls sākas pie barošanas bez signāla. Ciklu skaits (LOP) ir iestatāms vai neierobežots.
P4 — Hold then Delay
Relejs paliek aktīvs, kamēr signāls ir klāt. Signāla pazušanas brīdī sākas OP taimeris; pēc taimeris beigām izslēdzas. Signāla laikā taimeris tiek atiestatīts.
Parametru iestatīšana (pakāpeniski)

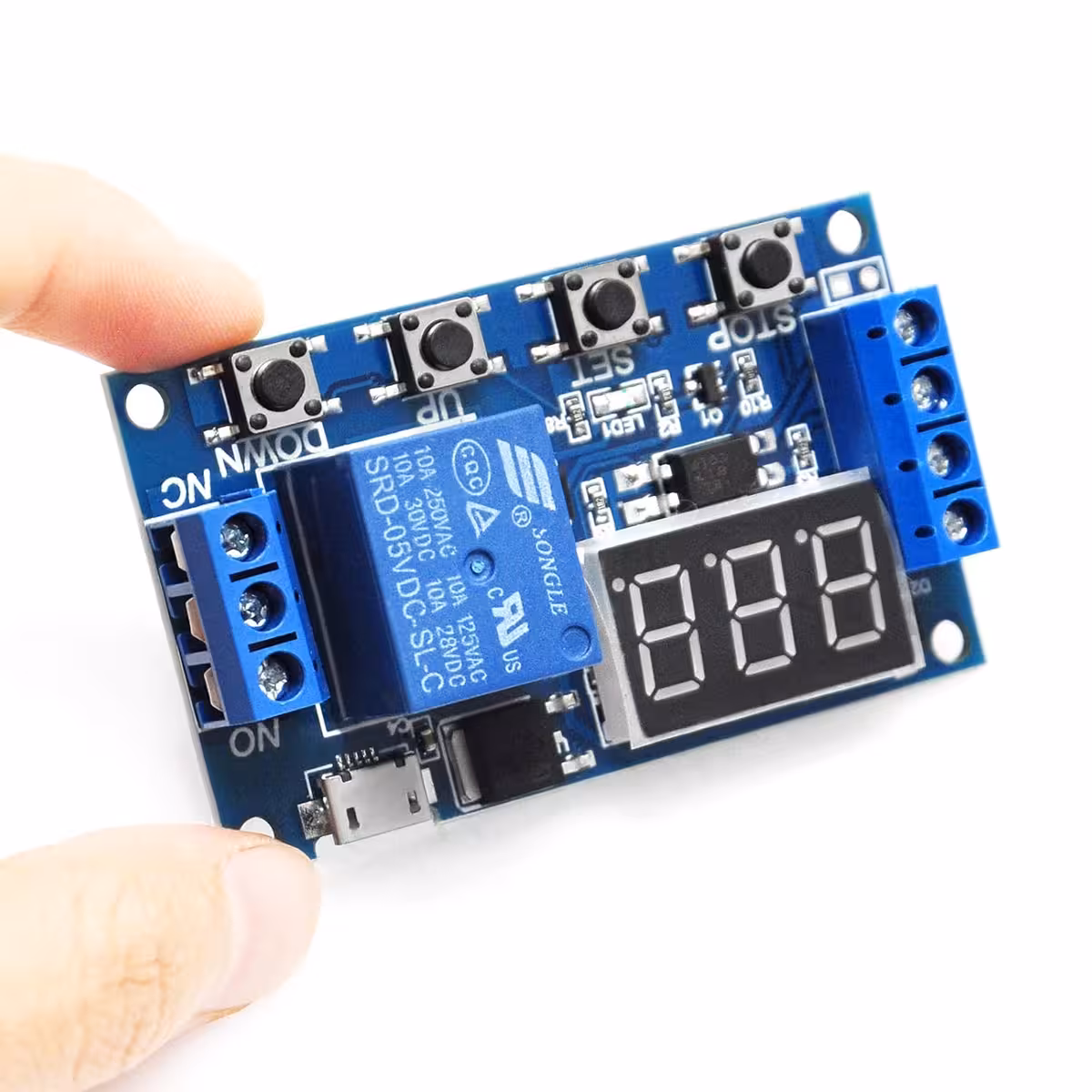

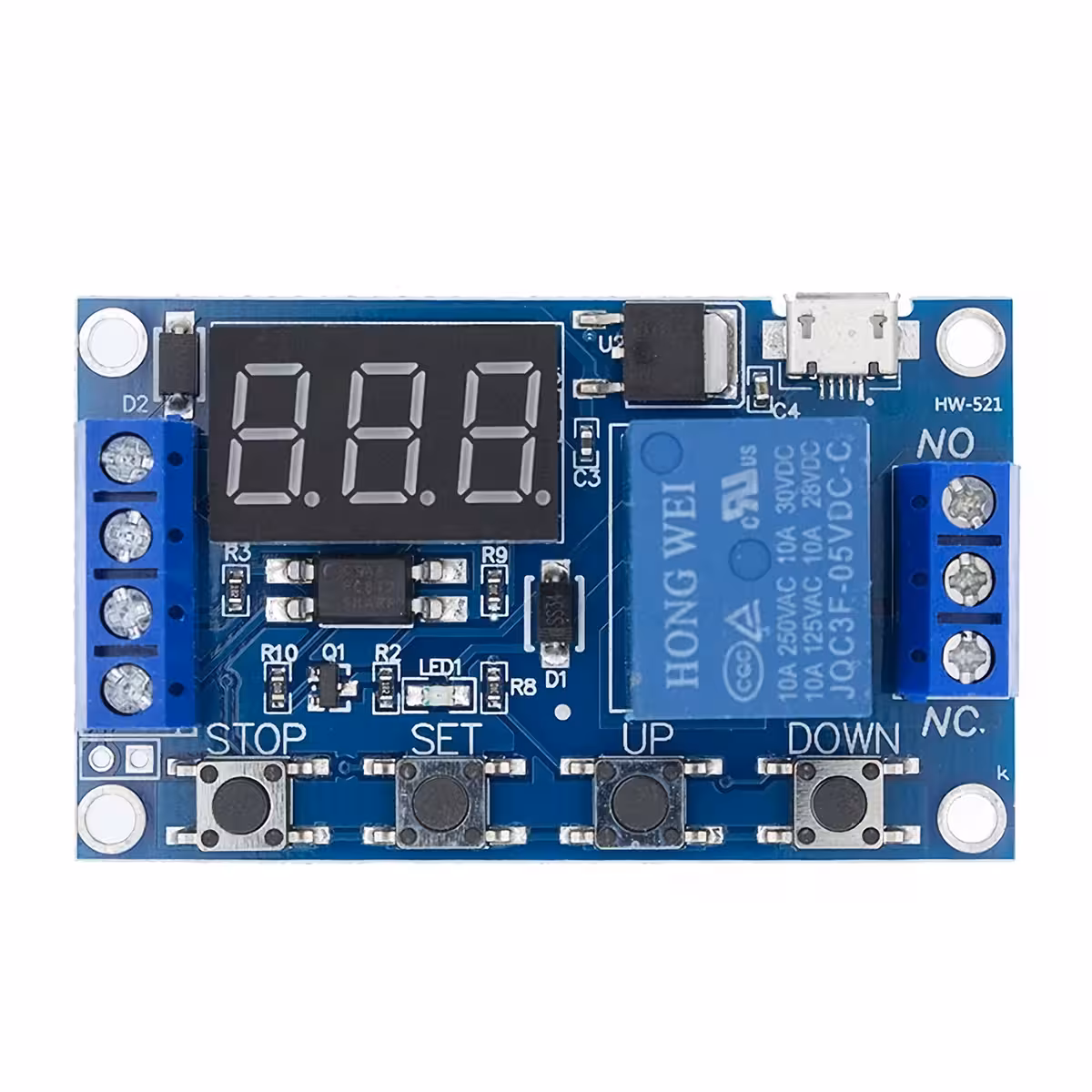

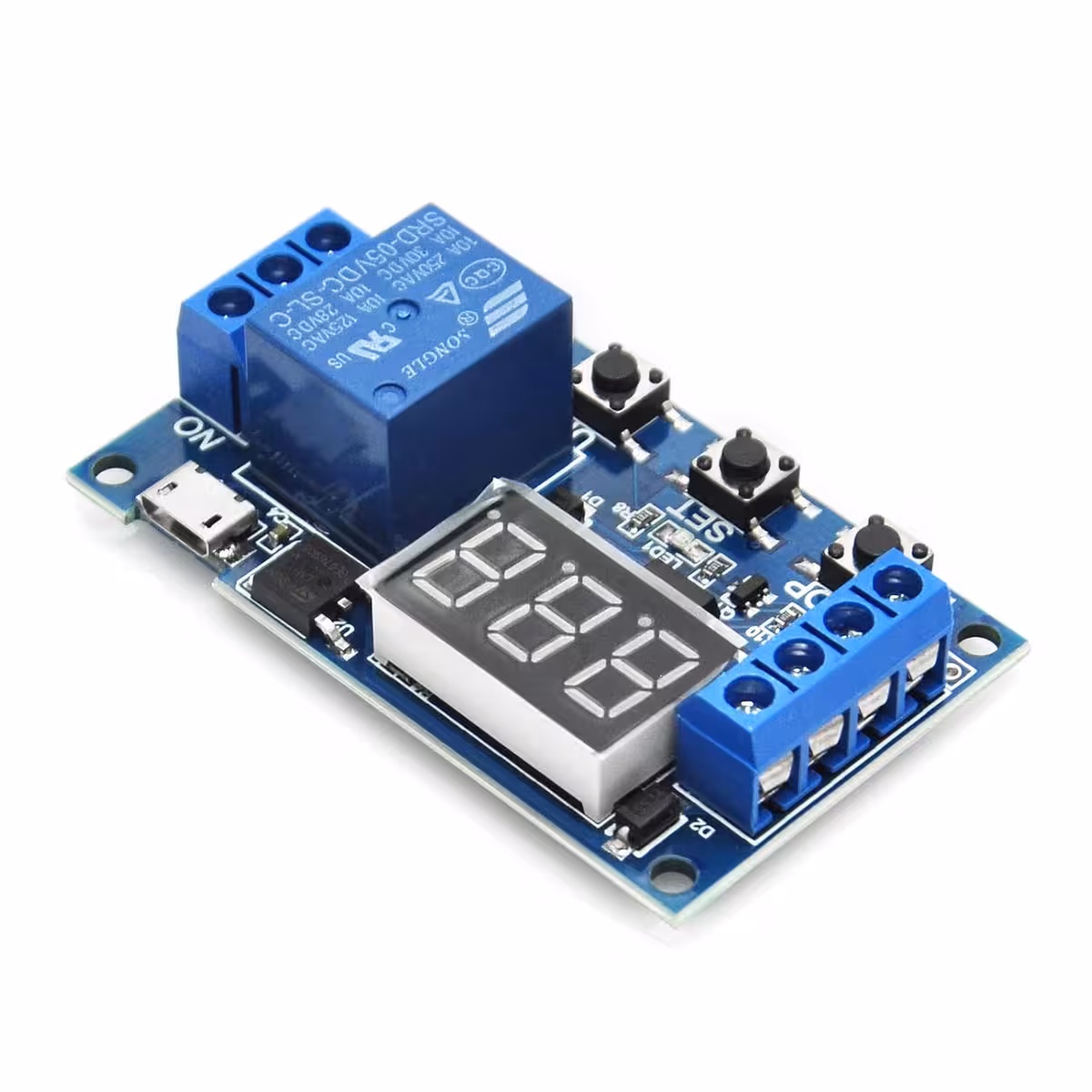

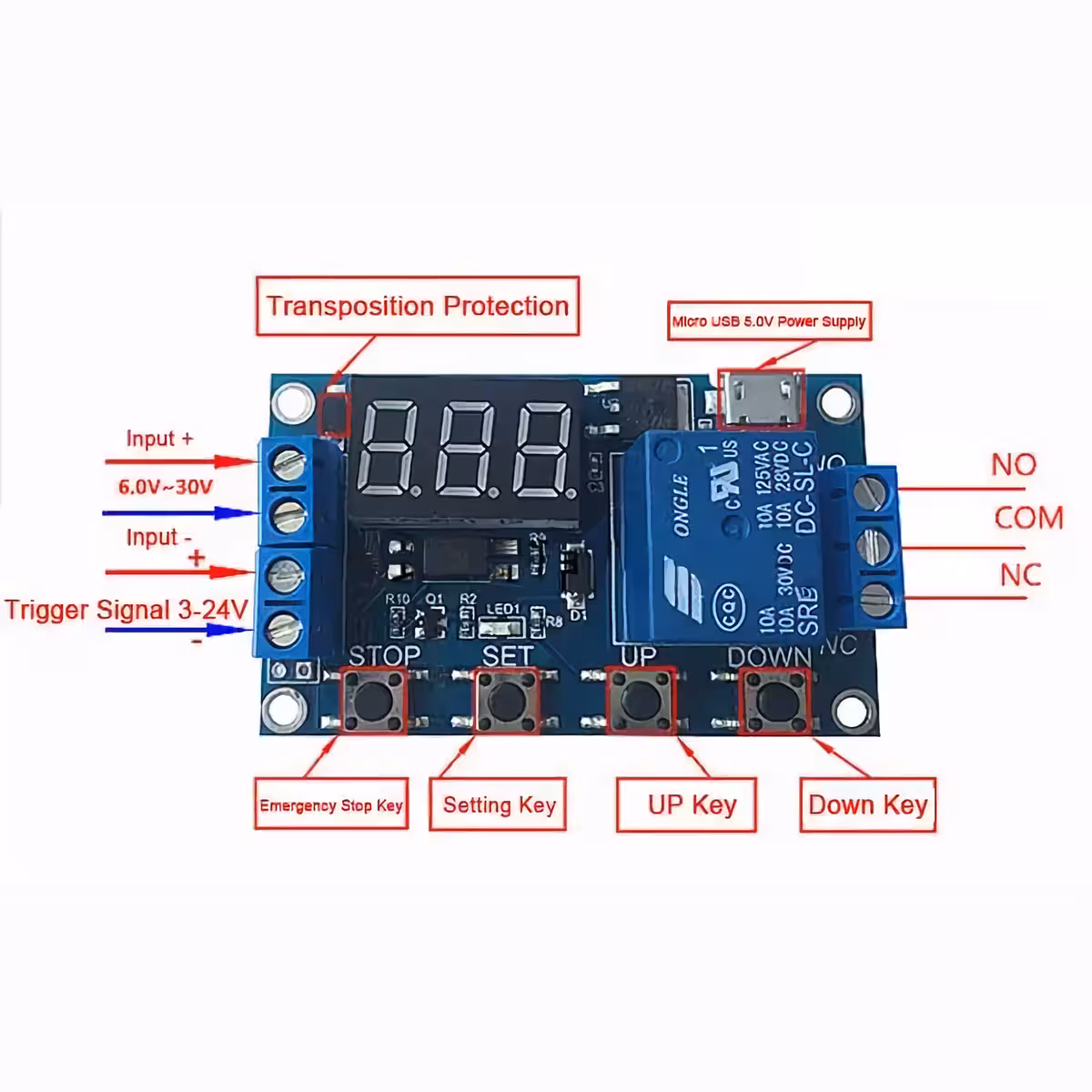

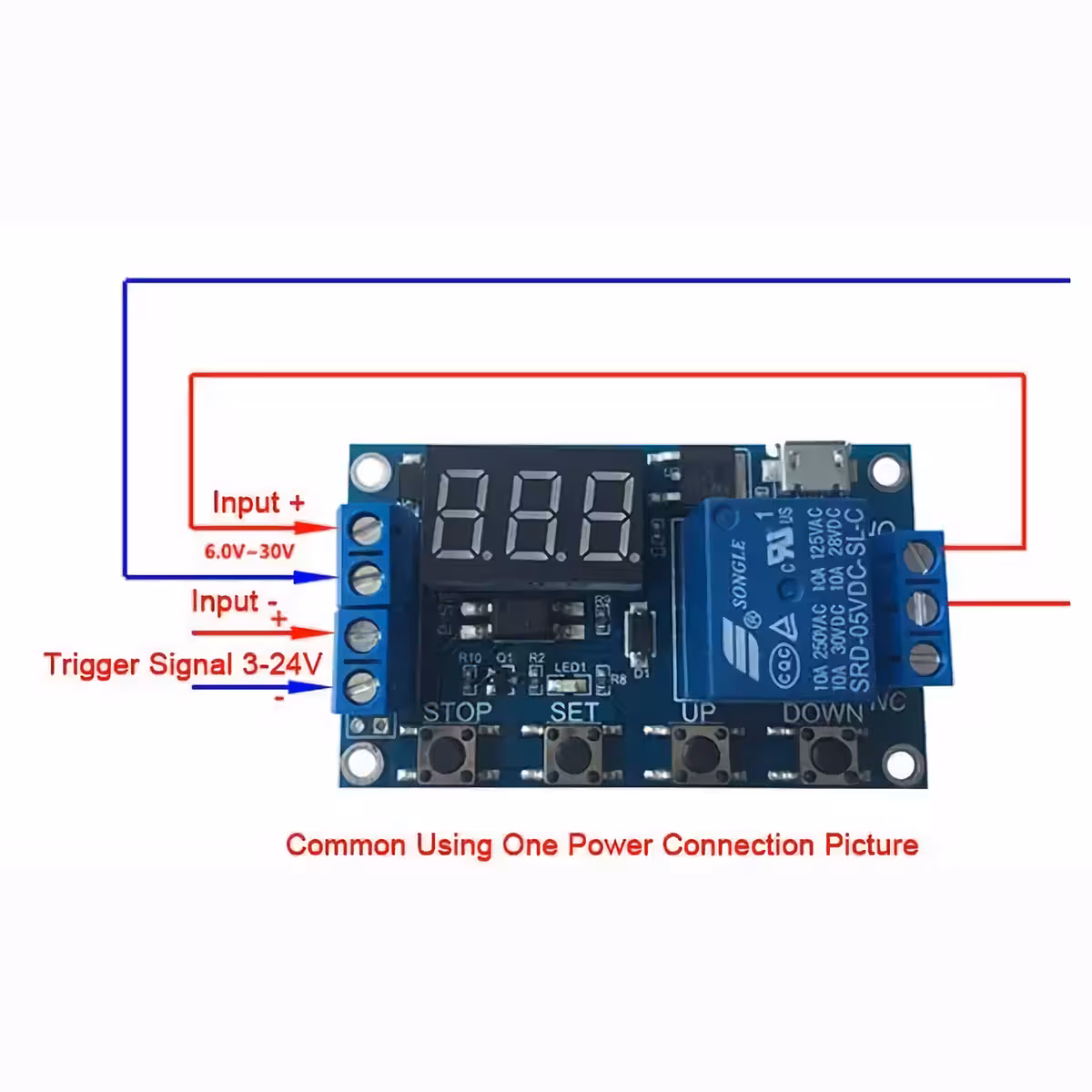

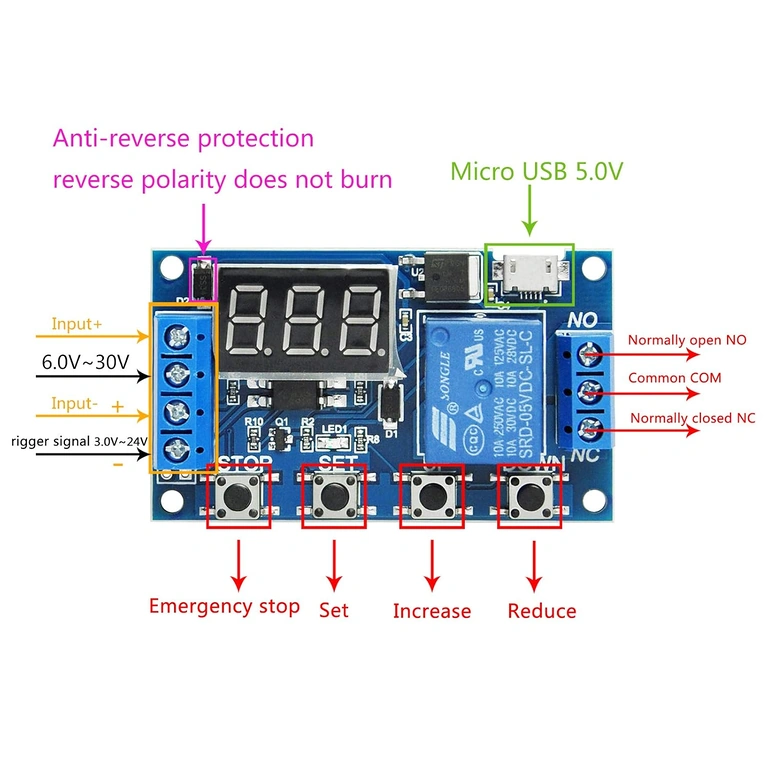

Pārliecinieties, ka modulim ir pareiza barošana (5V MicroUSB vai 6–30V pie savienotājiem).
Sākuma saskarnē turiet nospiestu SET 2s, lai iekļūtu režīmu izvēles izvēlnē.
Izmantojiet UP/DOWN, lai izvēlētos P1–P4; īss SET pieskāriens, lai rediģētu OP / CL / LOP parametrus.
Pēc vērtību iestatīšanas turiet nospiestu SET 2s, lai saglabātu un atgrieztos sākuma saskarnē.
Izmantojiet STOP, lai ātri pārslēgtu ON/OFF stāvokli (avārijas apturēšanas funkcija).
Kā izvēlēties laika intervālu
Īsi nospiediet STOP iestatīšanas izvēlnē, lai pārvietotu decimālo punktu un izvēlētos precizitāti (0.1 s / 1 s / 1 min). Piemērs: OP = 03.2 rāda 3,2 sekundes.
Brīdinājumi un pieslēgšana

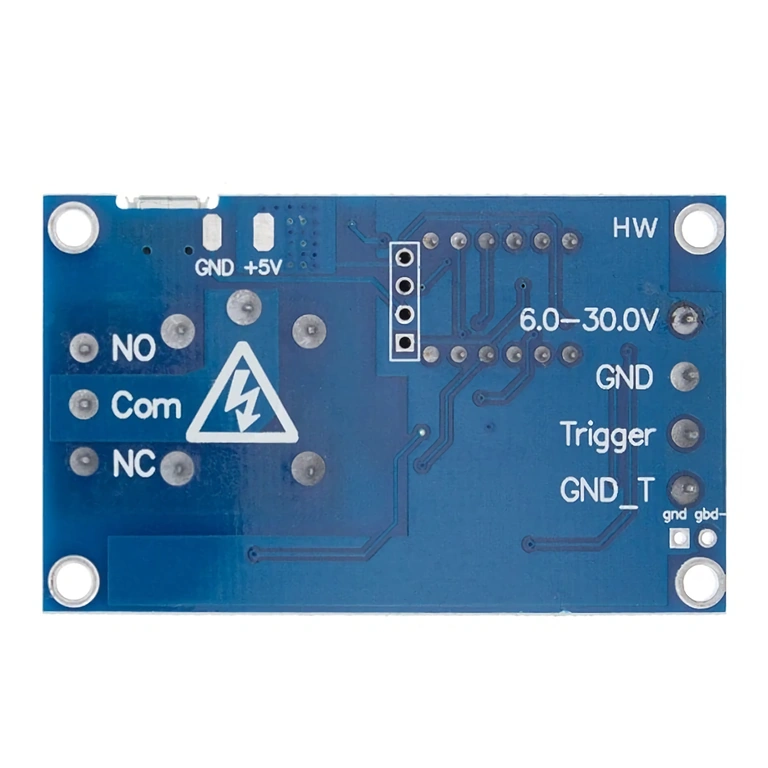

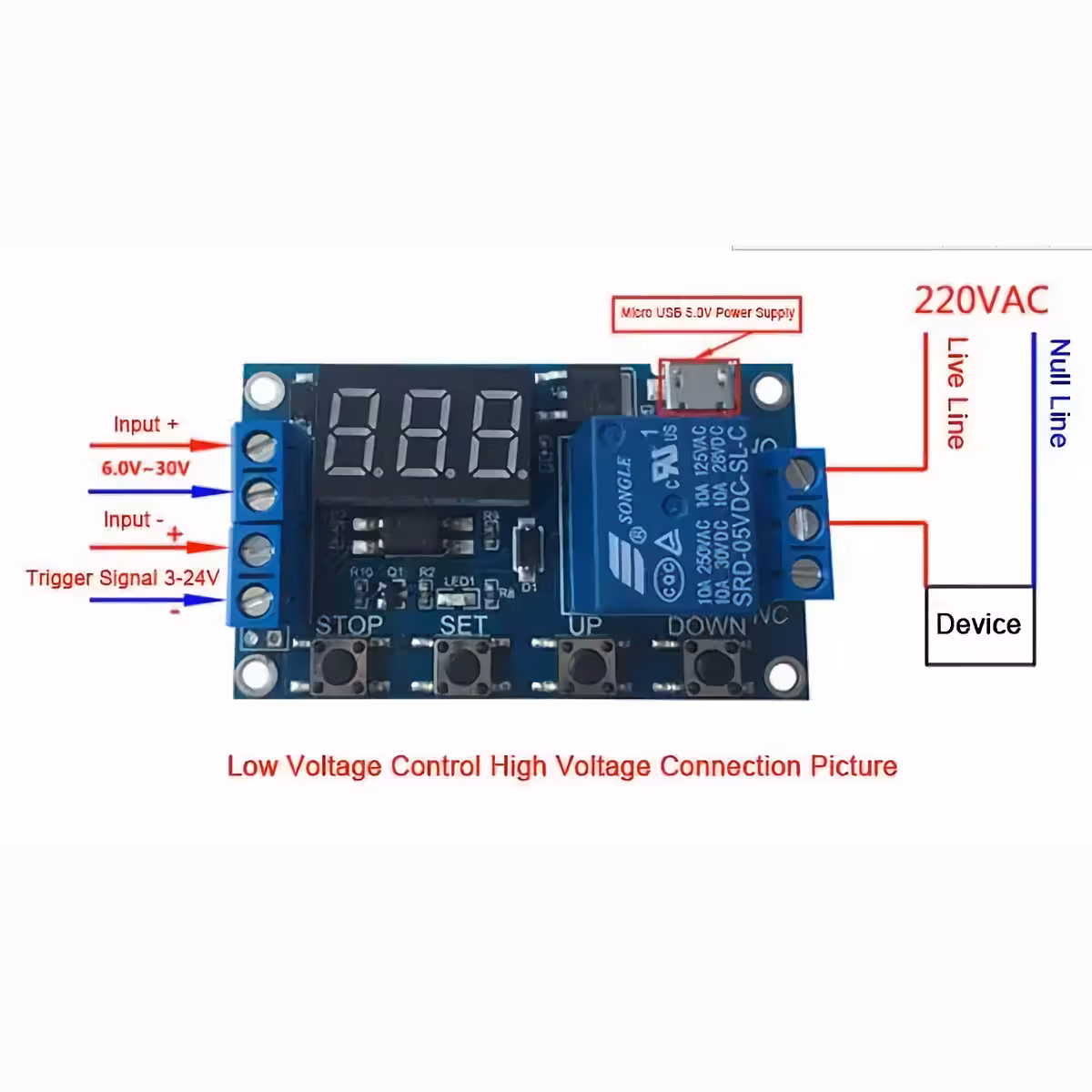

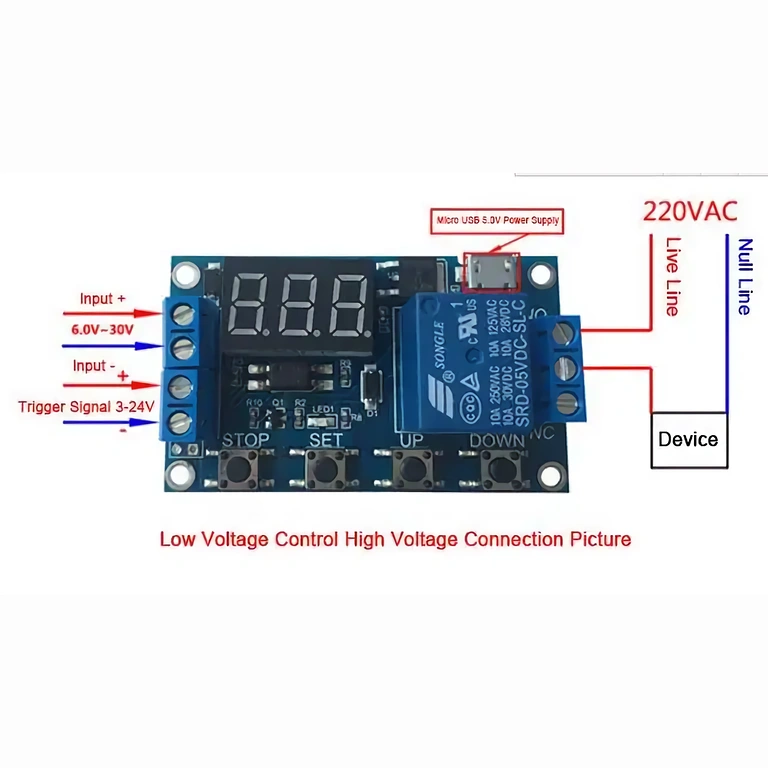

Uzmanieties ar releja kontaktiem — tie ir pasīvi; nepareiza pieslēgšana var radīt bīstamu spriegumu (220VAC).
Releja tapām ir tieša piekļuve — izvairieties no kontakta darbības laikā.
Trigera signālu lietojiet saskaņā ar specifikāciju (High Level 3–24V).
Pēc izvēles pieslēdziet signāla masu sistēmas masai tikai, ja projekta specifikācija to atļauj.
Ieteicamās lietojumprogrammas
Rūpnieciskās un mājas automatizācijas
Mazie motori, sūkņi un vārsti (ievērojiet maksimālo strāvu)
DIY sistēmas ar Arduino / PLC taimeru vadībai
Projekti, kuriem nepieciešams releja modulis ar aizturi un displeju uzraudzībai
Biežāk uzdotie jautājumi
Vai iespējama barošana ar MicroUSB?
Jā — MicroUSB 5V barošana ir atbalstīta; alternatīvi 6–30V pie savienotājiem.
Kāda ir maksimālā strāva kontaktā?
Līdz 5A pie 30VDC vai 220VAC (pārbaudiet slodzes un jaudas faktoru).
Minimālais laika intervāls?
0.1 s (atkarīgs no decimālā punkta) līdz 999 minūtēm.
Tehniskais piezīme
Modulim ir optokoplera izolācija, pastāvīga parametru atmiņa un atbalsts vairākiem darbības režīmiem (P1–P4). Ieteicams lietotājiem, kuriem nepieciešams releja modulis ar aizturi, vadību un regulējamu laiku, ar redzamu displeju un precīzu kontroli.
