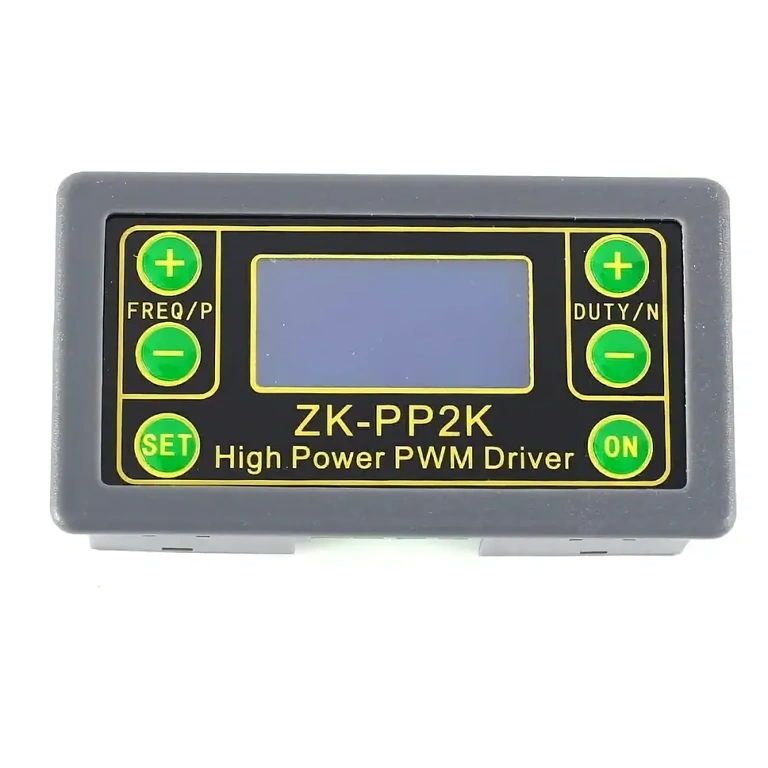

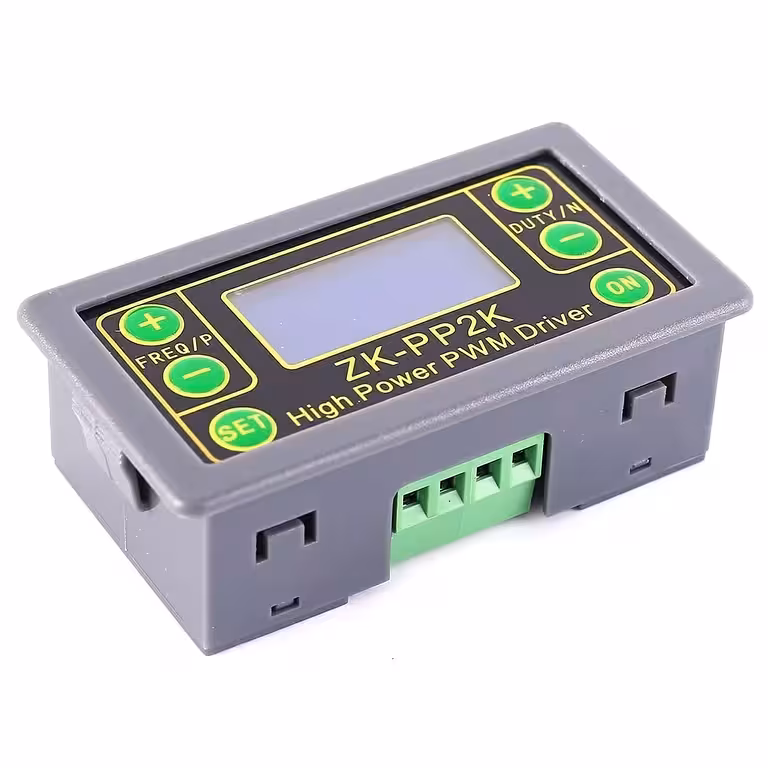

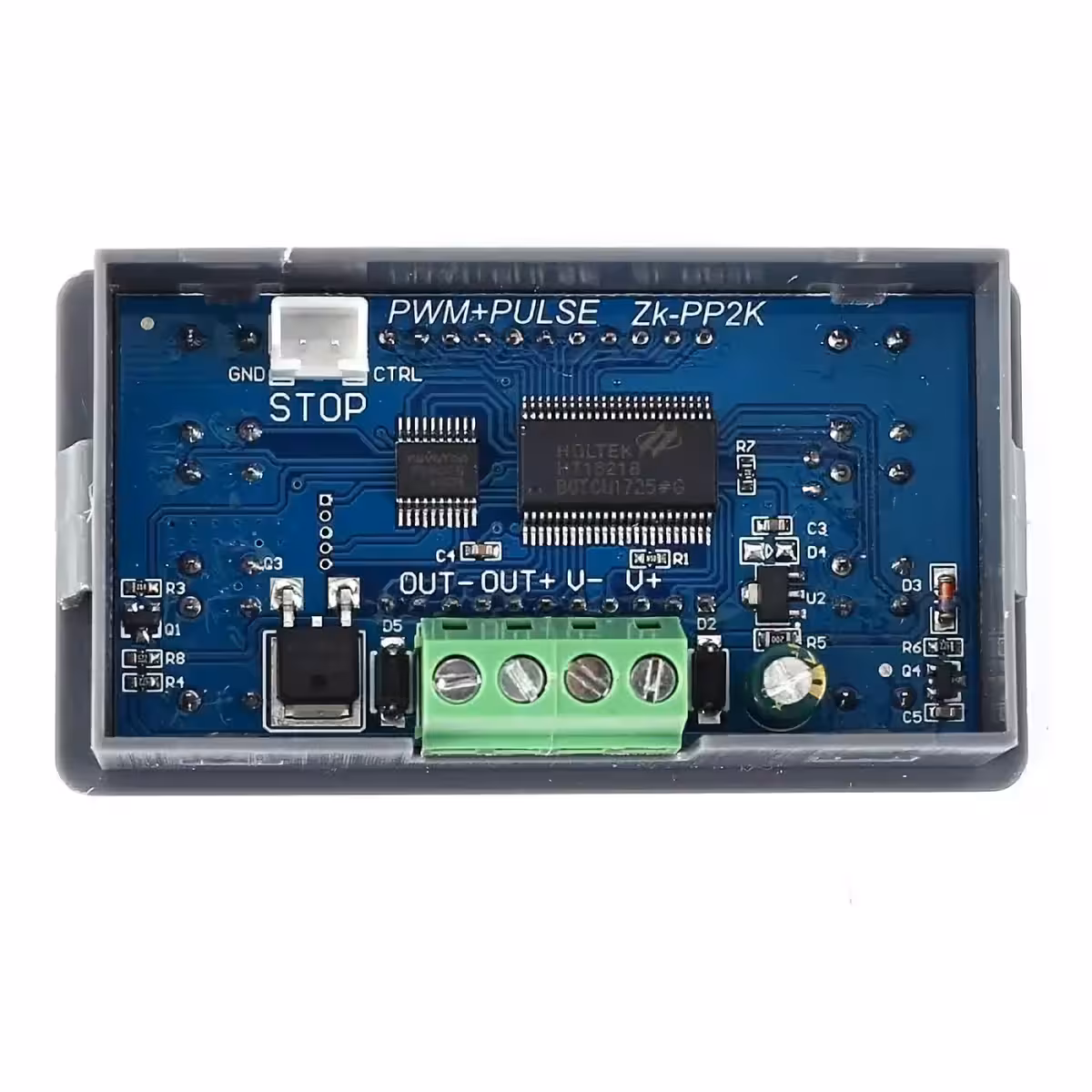

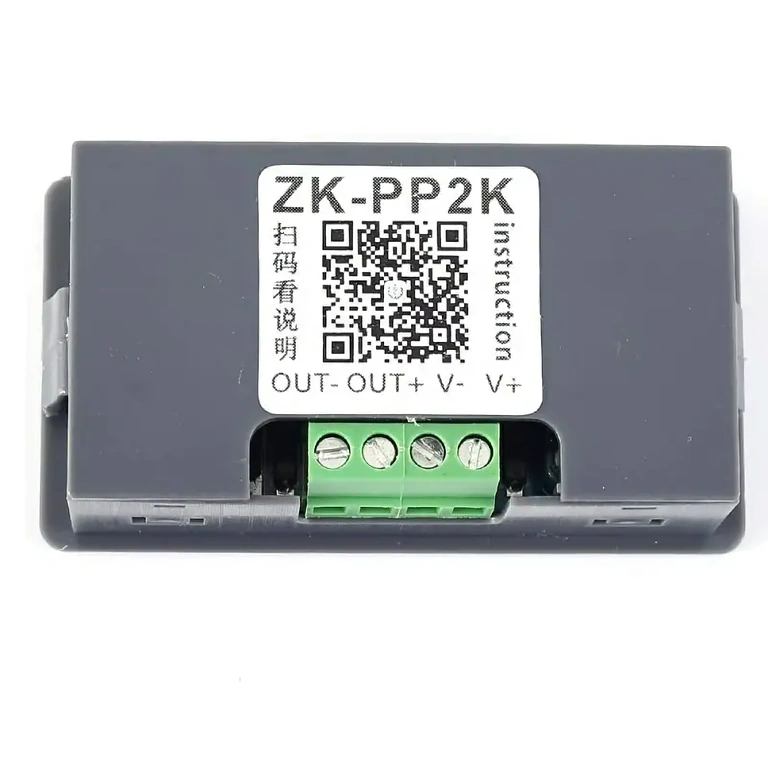

PWM kontrolieris 5V–24V 8A — frekvences, impulsu un ātruma regulēšana vienā modulī
Vai jums nepieciešams regulēt motora apgriezienus, ģenerēt precīzu signālu vai automatizēt laika secības? Šis PWM kontroliera modulis (5V–24V 8A) paveiks visu nepieciešamo bez sarežģītas programmatūras, datora vai liekām pūlēm. Divi darbības režīmi — PWM un PULSE — nodrošina risinājumu gan ātrai prototipēšanai, gan atkārtojamām industriālām vajadzībām.
Piezīme: Modulis atbalsta barošanas spriegumu DC 3,3V–30V, taču motoru vai citu jaudīgu patērētāju kontrolei ieteicams izmantot 5V–24V diapazonu, nepārsniedzot 8A izejas strāvas robežu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Regulējama frekvence 1Hz–150KHz — no lēniem taimera impulsiem līdz ātriem signāliem bezsuku motoru vadībai vai zemas frekvences RF lietojumiem.
- Darba cikls (duty cycle) 0–100% ar precīzu soli — pilnīga slodzes izslēgšana vai darbība ar maksimālo jaudu, kā arī jebkurš starpposms.
- Ciklisks taimeris ar 0,001 sekundes precizitāti — iestatiet ieslēgšanās laiku, izslēgšanās laiku, aizturi un precīzu impulsu skaitu (1–9999 vai bezgalīgi).
- 8A izejas strāva — pietiekama vidējas jaudas līdzstrāvas motoriem, 12V/24V elektromagnētiskajiem vārstiem vai LED lentēm ar jaudu līdz 192W (pie 24V).
- Tiešā programmēšana uz moduļa — īpašas pogas un integrēts LCD displejs; nav nepieciešami draiveri, klēpjdators vai bibliotēkas.
- Atmiņa iestatījumu saglabāšanai — pēc restartēšanas modulis atceras pēdējos iestatījumus.
- Darba temperatūra −20°C … +85°C — piemērots lietošanai darbnīcās, ārpus telpām vai automatizācijas skapjos.
Detaļas un veiktspēja
PWM režīmā frekvenci un darba ciklu iestatāt neatkarīgi — izeja paliek aktīva nepārtraukti, kas ir ideāli piemērots līdzstrāvas motoru ātruma regulēšanai vai LED spilgtuma (dimmera) kontrolei. PULSE režīmā jūs definējat pilnu secību: pozitīvā impulsa platumu, negatīvā impulsa platumu, aizturi pirms starta un kopējo ciklu skaitu. Pēc sērijas beigām izeja automātiski atgriežas 0V stāvoklī — bez nepieciešamības pēc uzraudzības.

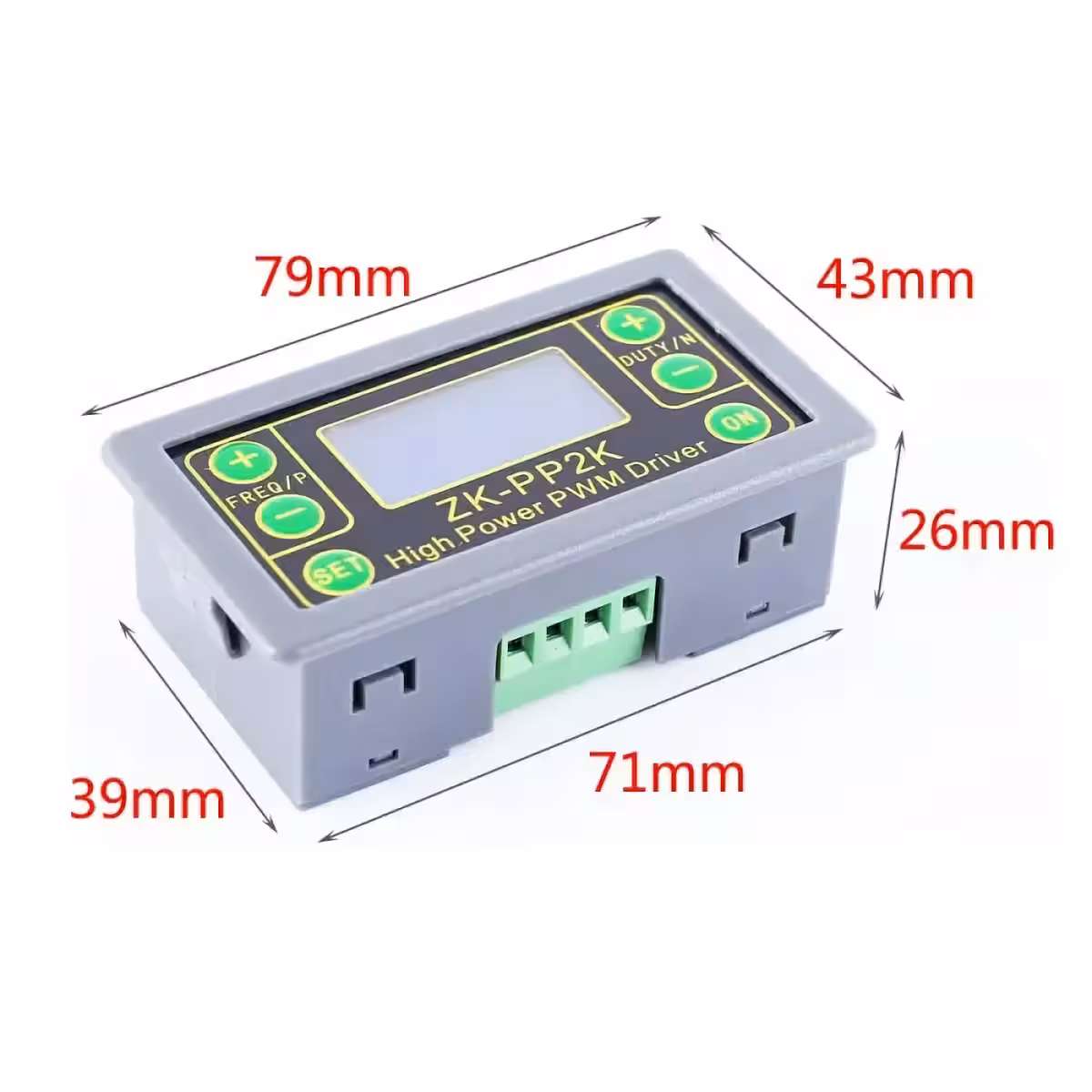

Pārslēgšanās starp režīmiem notiek, turot nospiestu SET pogu, un izejas statusu vizuāli apstiprina OUT indikators. Kompaktie izmēri 79 × 43 × 26 mm ļauj viegli integrēt moduli jebkurā korpusā vai vadības panelī.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Barošanas spriegums | DC 3,3V – 30V |
| Ieteicamais darba spriegums | DC 5V – 24V |
| Maksimālā izejas strāva | 8A |
| PWM frekvences diapazons | 1Hz – 150KHz |
| Darba cikls (Duty Cycle) | 0,00% – 100% |
| Pozitīvā / negatīvā impulsa platums | 0,000s – 9999s |
| Aizture (starta aizkave) | 0,000s – 9999s |
| Konfigurējams impulsu skaits | 1 – 9999 vai bezgalīgi (—-) |
| Darbības režīmi | PWM (frekvence + darba cikls) / PULSE (taimeris + impulsi) |
| Darba temperatūra | −20°C … +85°C |
| Darba mitrums | 0% – 95% RH (bez kondensāta) |
| Izmēri | 79 × 43 × 26 mm |
Programmēšanas un lietošanas instrukcija

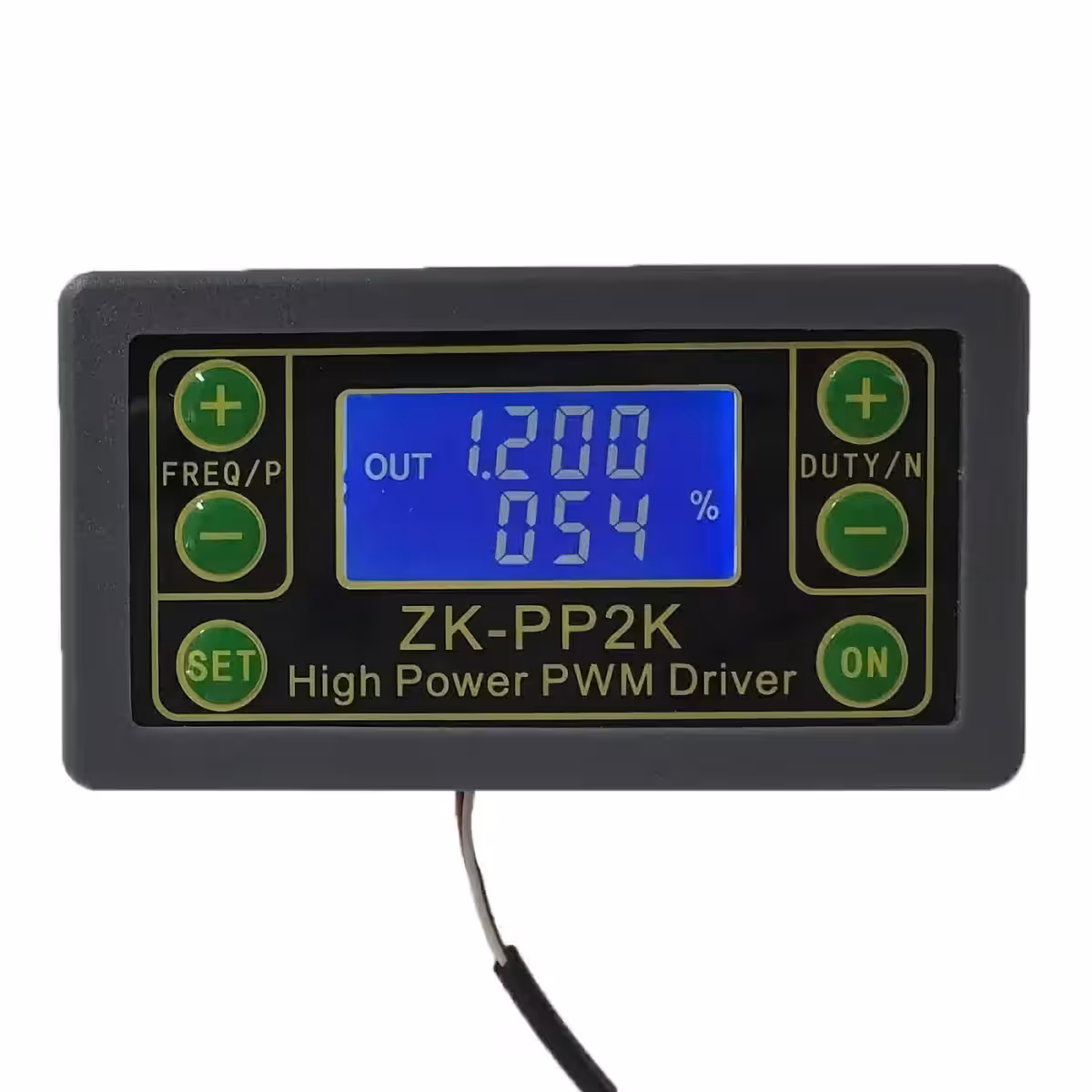

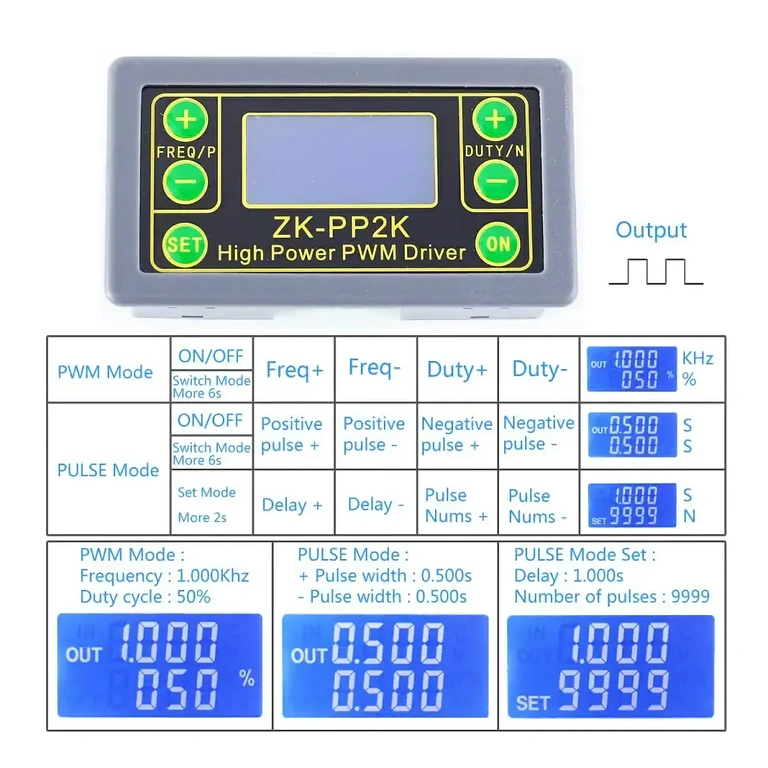

- PWM režīms (rūpnīcas iestatījums): Ieslēdzot, modulis automātiski pāriet PWM režīmā (displejā redzams simbols %). Izmantojiet FREQ+/FREQ− pogas, lai iestatītu frekvenci no 1Hz līdz 150KHz. Regulējiet darba ciklu ar DUTY+/DUTY− no 0,00% līdz 100%. Nospiediet ON, lai aktivizētu izeju — OUT indikators apstiprinās aktīvo statusu.
- Pāreja uz PULSE režīmu: Turiet nospiestu SET pogu aptuveni 6 sekundes. Simbols % pazudīs — modulis tagad ir PULSE režīmā.
- Impulsu konfigurācija (PULSE režīms): Izmantojiet P+/P− pozitīvā impulsa platumam un N+/N− negatīvā impulsa platumam. Vērtības ir sekundēs ar 0,001s precizitāti.
- Taimera un impulsu skaita iestatīšana: Turiet nospiestu SET 2 sekundes — ekrāna kreisajā apakšējā stūrī parādīsies uzraksts SET. Iestatiet aiztures laiku ar P+/P− un impulsu skaitu ar N+/N− (vērtība —- nozīmē bezgalību).
- Laika secības palaišana: Nospiediet ON — modulis nogaidīs iestatīto aiztures laiku, ģenerēs konfigurēto impulsu skaitu un pēc tam automātiski izslēgs izeju.
- Atgriešanās PULSE saskarnē: Taimera apakšizvēlnē turiet nospiestu SET 2 sekundes.
- Atgriešanās PWM režīmā: PULSE režīmā turiet nospiestu SET aptuveni 6 sekundes.
Komplektācija
- 1x PWM kontroliera / signāla ģeneratora / taimera modulis 5V–24V 8A
Biežāk uzdotie jautājumi
Vai tas var kontrolēt līdzstrāvas motorus tieši, bez papildu shēmām?
Jā. Ar 8A izejas strāvu modulis tieši kontrolē mazas un vidējas jaudas līdzstrāvas motorus. Lielākiem motoriem vai ļoti induktīvām slodzēm starp moduli un motoru ieteicams pievienot MOSFET draiveri vai jaudas releju.
Kāda ir praktiskā atšķirība starp PWM un PULSE režīmu?
PWM režīms ģenerē nepārtrauktu signālu — tas ir lieliski piemērots ātruma regulēšanai vai LED spilgtuma kontrolei. PULSE režīms sniedz pilnīgu kontroli pār secību: impulsu skaitu, ilgumu un aizturi. Tas ir noderīgi elektromagnētisko vārstu vadībai, automatizācijai un visur, kur nepieciešams skaitīt ciklus.
Vai tas darbojas ar RC servomotoriem pie 50Hz?
Jā. Frekvenci var iestatīt sākot no 1Hz, tādēļ 50Hz ir diapazonā. Precīzai pozīcijas kontrolei izmantojiet PULSE režīmu un iestatiet impulsa platumu starp 1ms un 2ms — tieši tā, kā nepieciešams standarta servomotoriem.
Vai iestatījumi saglabājas pēc barošanas atslēgšanas?
Jā. Modulis automātiski saglabā iekšējā atmiņā frekvenci, darba ciklu, impulsu platumus un taimera parametrus. Pēc atkārtotas ieslēgšanas visi iestatījumi būs tādi, kādus tos atstājāt.
Vai to var izmantot kā RGB LED lenšu dimmeru?
Jā, monohromatiskām DC 5V–24V lentēm ar patēriņu zem 8A uz kanālu. RGB lentēm izmantojiet atsevišķu moduli katram krāsu kanālam — katru no tiem varēs regulēt neatkarīgi.
