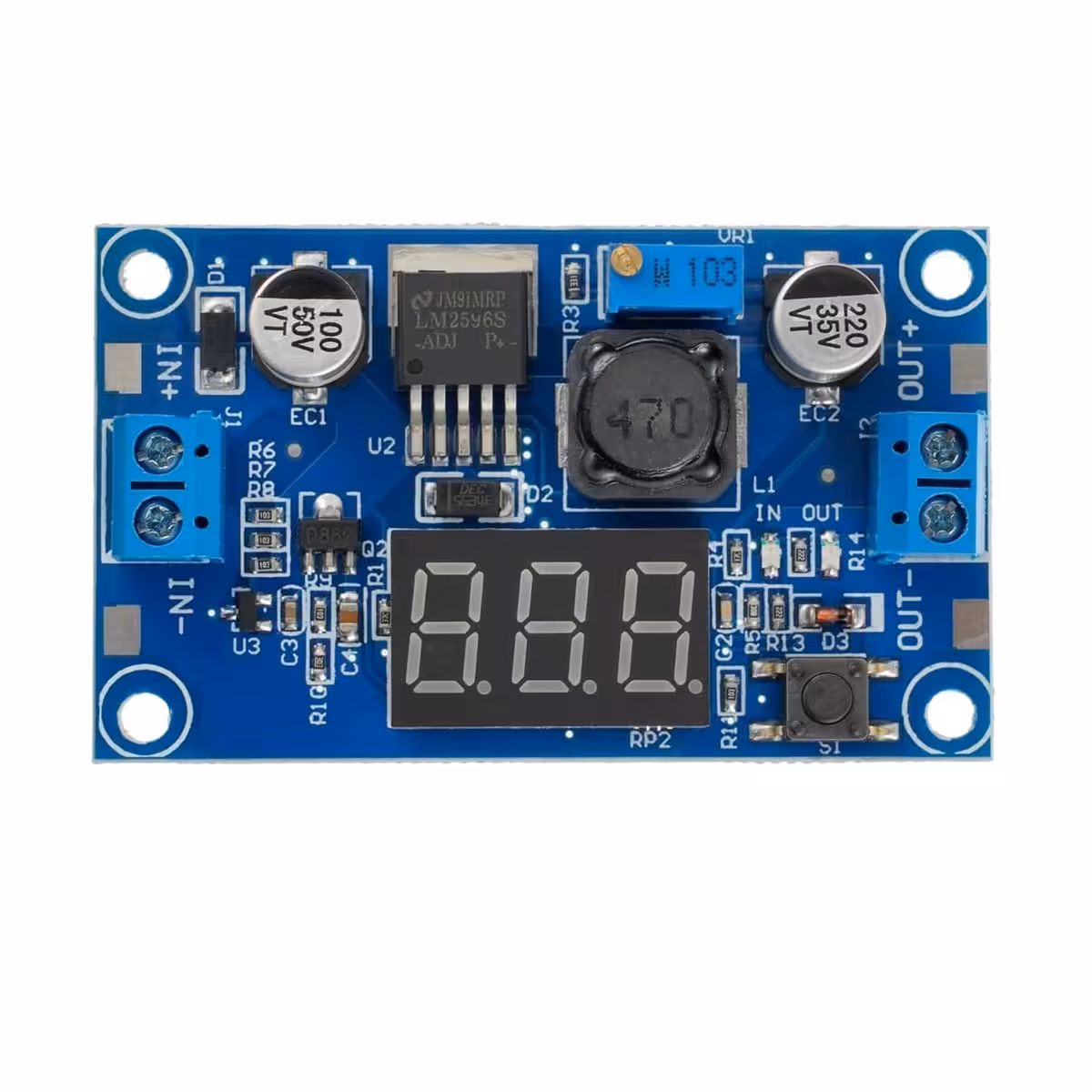

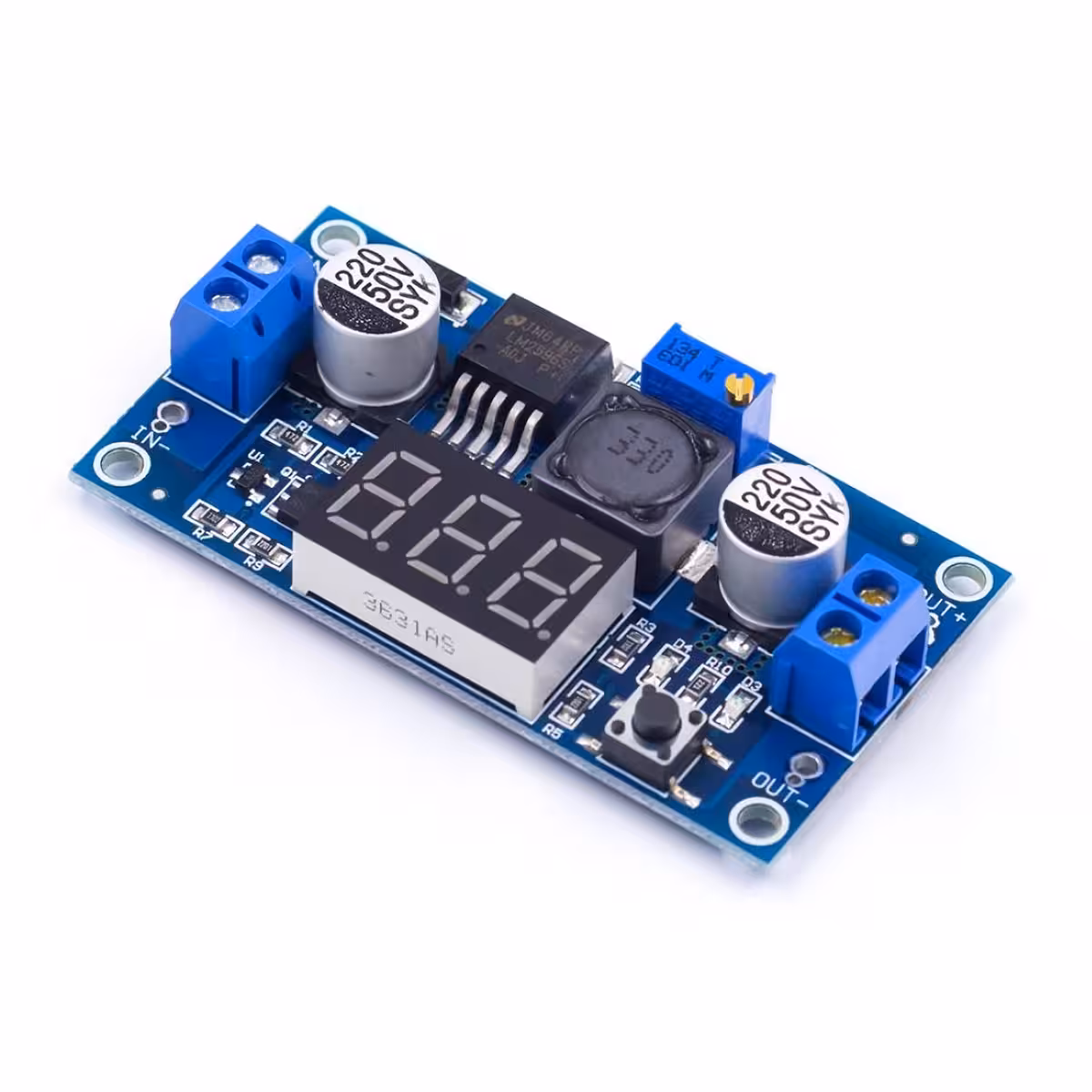

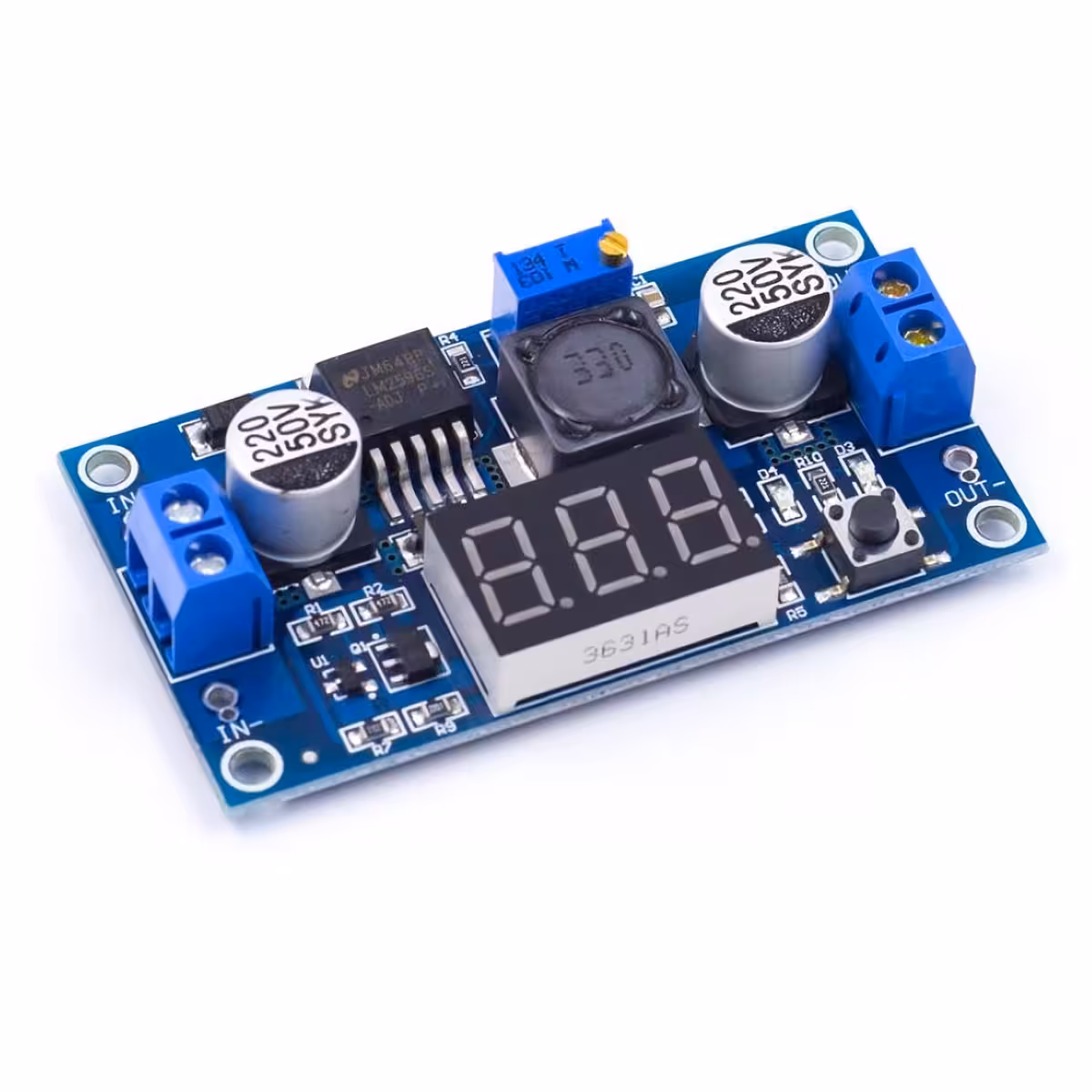

DC-DC pazeminātājs (step-down) LM2596 ar LED displeju – precīza regulēšana bez multimetra, efektivitāte līdz 92%
Vai izstrādājat projektu, ko darbina akumulators vai barošanas bloks ar pārāk augstu spriegumu? Klasiskie lineārie regulatori atrisina problēmu, taču pārvērš lieko spriegumu siltumā, kas nozīmē enerģijas zudumus un zemāku stabilitāti. LM2596 step-down pārveidotājs darbojas citādi: tas efektīvi pazemina spriegumu, reāllaikā attēlo datus un ir lieliski piemērots kompaktiem risinājumiem.
Piezīme: Šis modulis darbojas tikai kā step-down (sprieguma pazeminātājs). Lai modulis darbotos pareizi, ieejas spriegumam jābūt vismaz par 1.5V augstākam nekā vēlamajam izejas spriegumam.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):

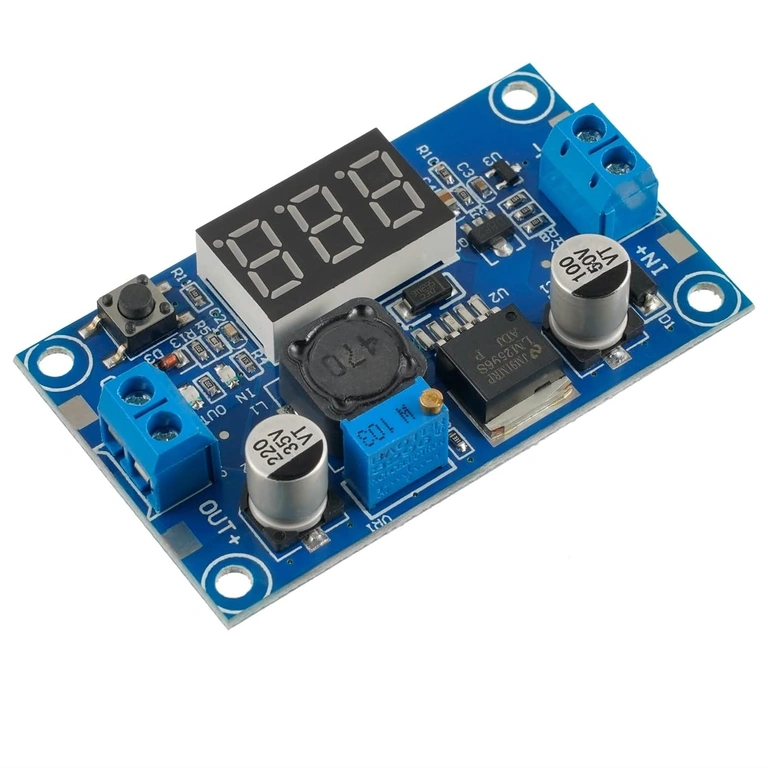

- LED displejs ar paškalibrēšanos — vienlaicīgi attēlo ieejas un izejas spriegumu; iestatīšanas laikā nav nepieciešams multimetrs.
- Efektivitāte līdz 92% — salīdzinot ar ~50% efektivitāti LM7805 lineārajiem regulatoriem, enerģijas zudumi siltuma veidā ir gandrīz divreiz mazāki.
- Maksimālā strāva 3A — nodrošina jaudu Arduino, ESP32, LED lentēm un nelieliem līdzstrāvas (DC) motoriem no viena avota.
- Precīza regulēšana ar daudzgriezienu potenciometru — spriegumu var noregulēt ar precizitāti līdz pat desmitdaļām volta, izvairoties no straujām lēcieniem.
- Aizsardzība pret īssavienojumu un pārkaršanu — pievienotās ierīces ir pasargātas pat tad, ja pieļaujat kļūdu savienojumos.
- Kvalitatīvi kondensatori uz izturīgas plates — nodrošina ilgmūžību un noturību pret temperatūras svārstībām.

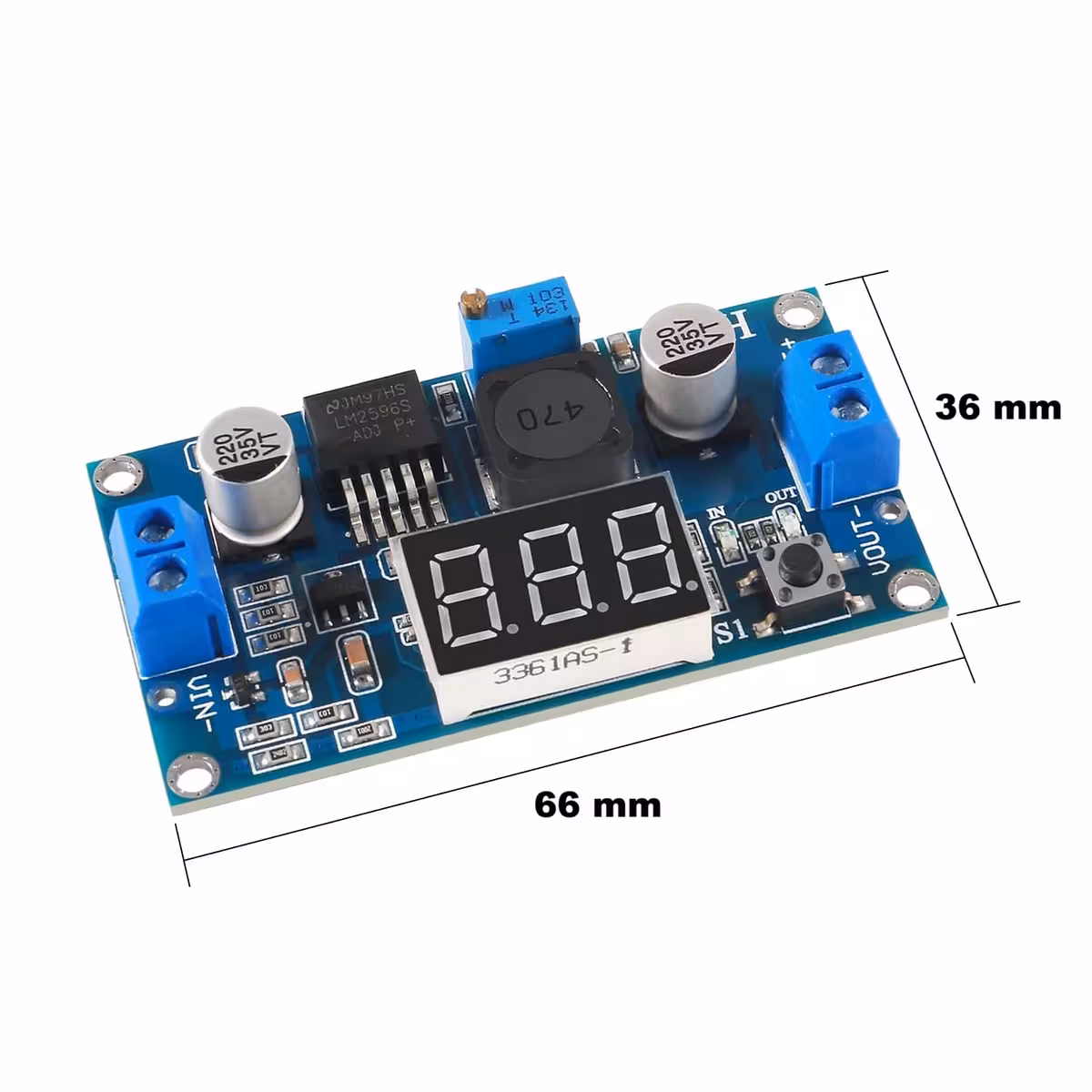

- Kompakts izmērs 66×36×11 mm — viegli ievietojams jebkurā korpusā, uz breadboard plates vai vadības paneļa.
Tehniskā informācija un veiktspēja
LM2596 integrālā shēma darbojas ar 150 kHz pārslēgšanās frekvenci, kas ir pietiekami augsta, lai uzturētu izejas sprieguma pulsācijas minimālā līmenī bez apjomīgiem filtriem. Atšķirībā no lineārā regulatora, kas sprieguma starpību izkliedē kā siltumu, šis pārveidotājs to pārvērš lietderīgā strāvā, saglabājot moduļa temperatūru zemu pat pie 2A slodzes.

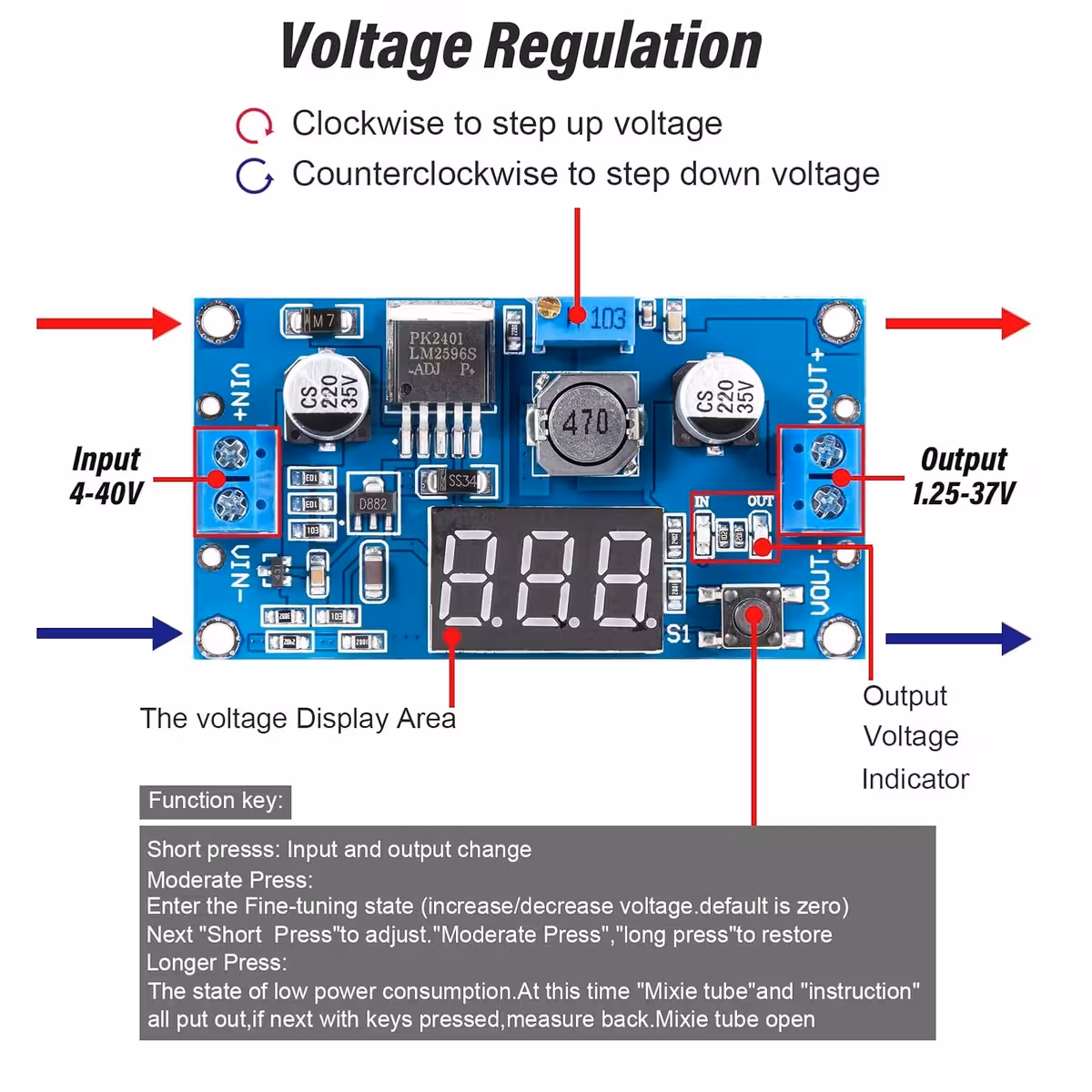

Daudzgriezienu potenciometrs ļauj precīzi regulēt spriegumu diapazonā no 1.25V līdz 37V, bet LED displejs ar paškalibrēšanās funkciju ļauj uzreiz redzēt iestatīto vērtību bez papildu mērinstrumentiem. Modulis ir pārbaudīts un ieteicams Arduino Uno / Mega / Nano, ESP8266 / ESP32, Raspberry Pi, RGB LED lentu draiveru un nelielu līdzstrāvas motoru kontrolieru barošanai.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Regulatora čips | LM2596 |
| Ieejas spriegums | 4V – 40V DC |
| Izejas spriegums | 1.25V – 37V DC (regulējams) |
| Maksimālā izejas strāva | 3A (ieteicams ≤2.5A ilgstošai darbībai) |
| Pārveidošanas efektivitāte | līdz 92% |
| Pārslēgšanās frekvence | 150 kHz |
| Minimālā ieejas/izejas starpība | ≥1.5V |
| Displejs | Divkāršs LED ar paškalibrēšanos (ieejas un izejas spriegums) |
| Sprieguma regulēšana | Daudzgriezienu potenciometrs |
| Integrētā aizsardzība | Īssavienojums, pārkaršana |
| Kondensatoru tips | Cietvielu (solid capacitors) |

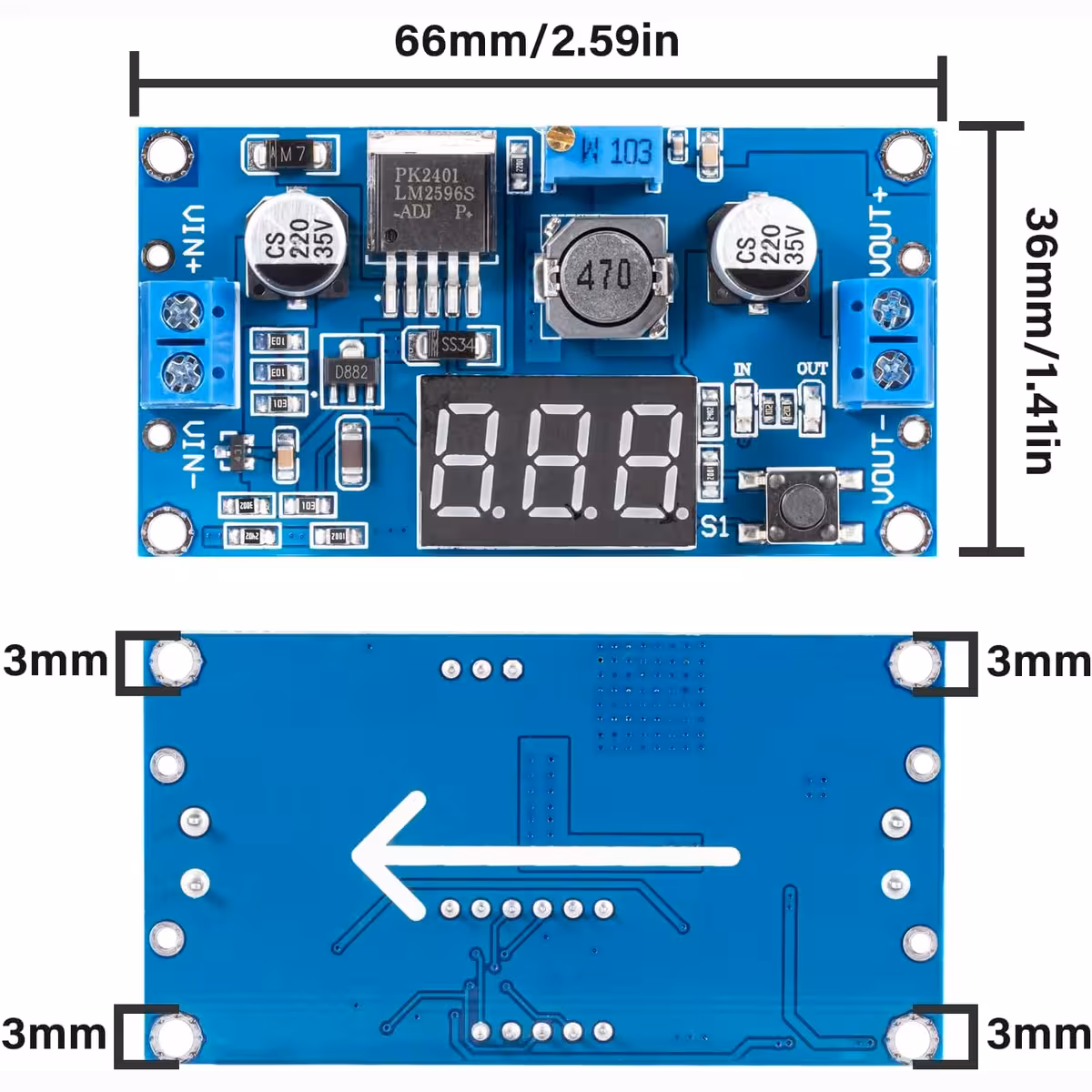

| Moduļa izmēri | 66 × 36 × 11 mm |
| Darbības režīms | Tikai pazeminošais (buck) |
Komplektācija
- 1× DC-DC pazeminātājs (step-down) LM2596 ar LED displeju
Biežāk uzdotie jautājumi
Vai šo moduli var izmantot kā paaugstinošo (boost) pārveidotāju?
Nē. LM2596 modulis darbojas tikai kā pazeminātājs: izejas spriegums vienmēr būs zemāks par ieejas spriegumu. Ja nepieciešams paaugstināt spriegumu, meklējiet tam paredzētu boost moduli, piemēram, MT3608.
Kā noregulēt izejas spriegumu?
Pagrieziet uz moduļa esošo daudzgriezienu potenciometru un sekojiet līdzi vērtībai tieši uz LED displeja. Ārējais voltmetrs nav nepieciešams — displejs atjaunojas reāllaikā katras regulēšanas laikā.
Kādu strāvu modulis var nodrošināt ilgstoši bez pārkaršanas?
Maksimālā strāva ir 3A, taču ilgstošai lietošanai ieteicams nepārsniegt 2.5A. Pie slodzes līdz 2A modulis darbojas bez papildu radiatora. Ja strādājat tuvu robežvērtībām vai siltā vidē, nodrošiniet gaisa plūsmu vai uzstādiet nelielu radiatoru uz čipa.
Vai tas darbojas tieši ar Li-Ion vai LiPo akumulatoru?
Jā. 3.7V–4.2V akumulators ir pietiekams kā ieejas avots, ja vēlamais izejas spriegums ir vismaz par 1.5V zemāks. Piemēram, no 7.4V LiPo akumulatora varat iegūt stabilus 5V priekš Arduino vai 3.3V priekš ESP32.
