Digitālais maiņstrāvas (AC) paneļa voltmetrs — precīzi rādījumi un vienkārša uzstādīšana
Nepieciešams uzraudzīt spriegumu sadales skapī, bet nevēlaties vilkt papildu barošanas kabeļus? Šis digitālais AC paneļa voltmetrs ir radīts tieši šim nolūkam. Tas saņem barošanu tieši no mērāmās līnijas, skaidri attēlo datus uz zila LED ekrāna un ir lieliski piemērots gan vienfāzes, gan trīsfāžu elektrotīkliem.
Piezīme: Šis modelis mēra tikai maiņstrāvas (AC) spriegumu. Trīsfāžu sistēmās to pieslēdz starp divām fāzēm (līnijas spriegums), savukārt vienfāzes sistēmās – starp fāzi un nulli.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Nav nepieciešama ārēja barošana — voltmetrs darbojas tieši no mērāmā sprieguma, tādējādi ietaupot vietu un atvieglojot montāžu.
- Precizitāte ±1% — kļūda nepārsniedz 2–4V pie 230V, kas ir pilnībā pietiekami profesionālai sprieguma kontrolei.
- Saderība ar vienfāzes un trīsfāžu sistēmām — viena ierīce mēra gan 230V (fāze-nulle), gan 380–400V (fāze-fāze) bez papildu pielāgojumiem.

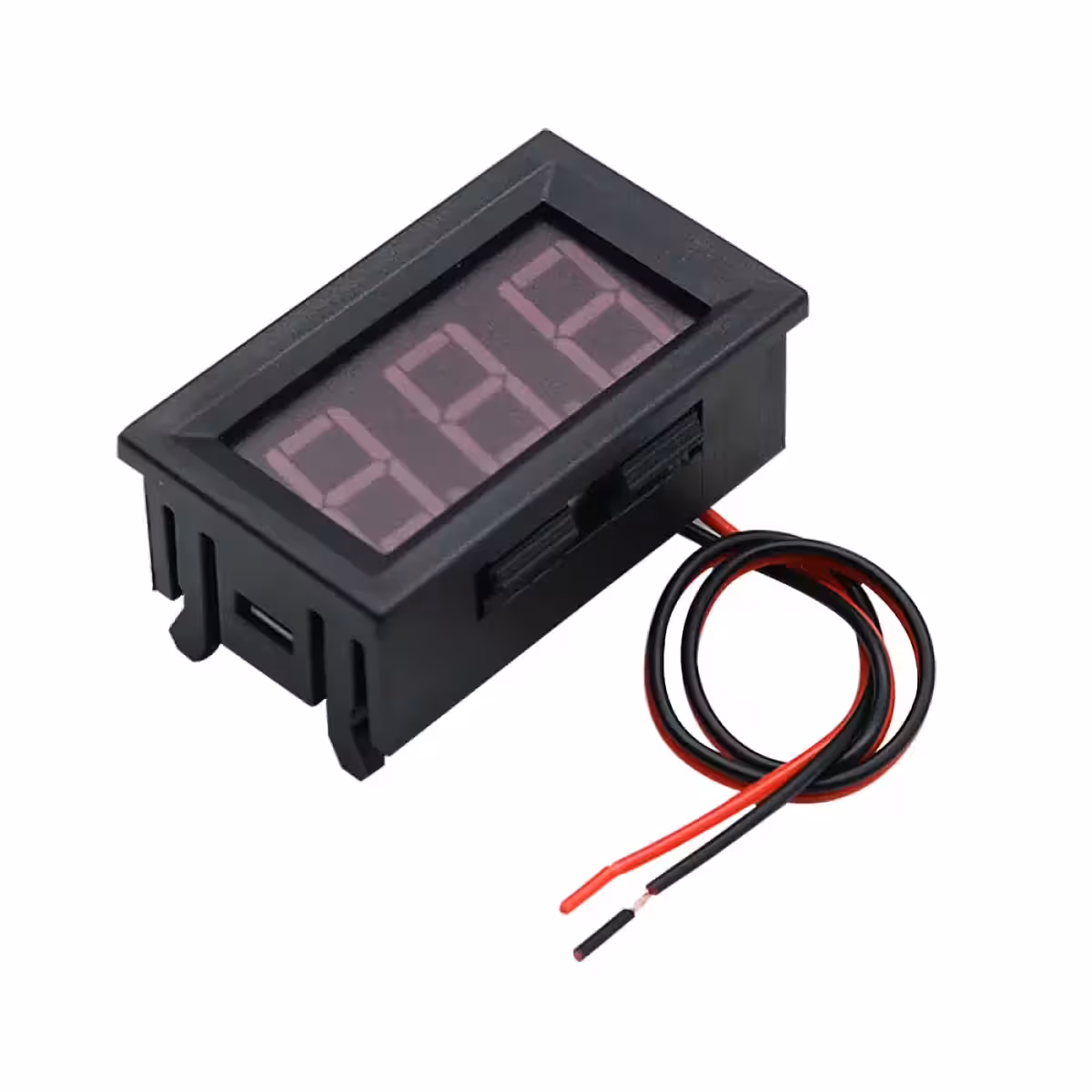

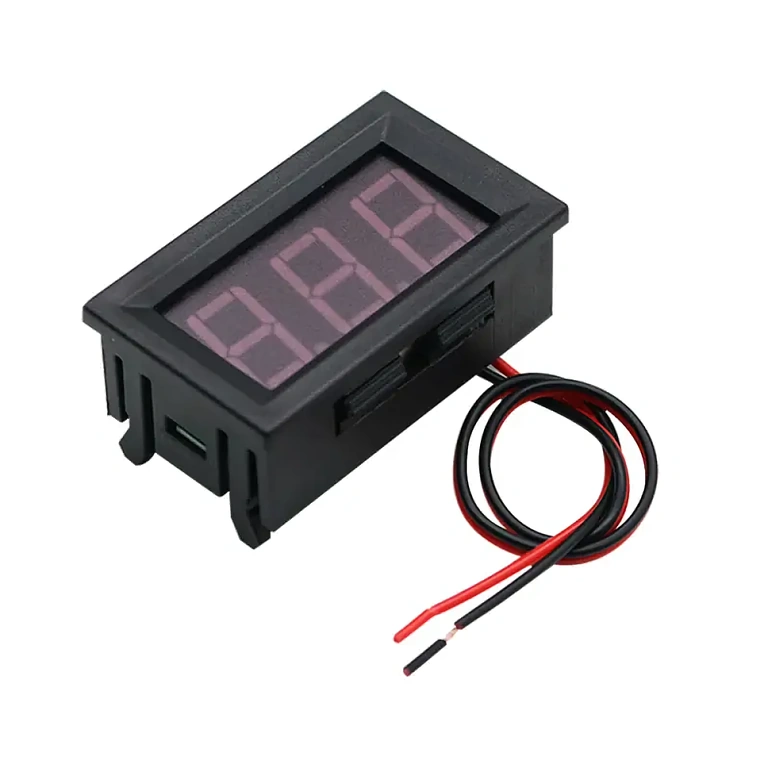

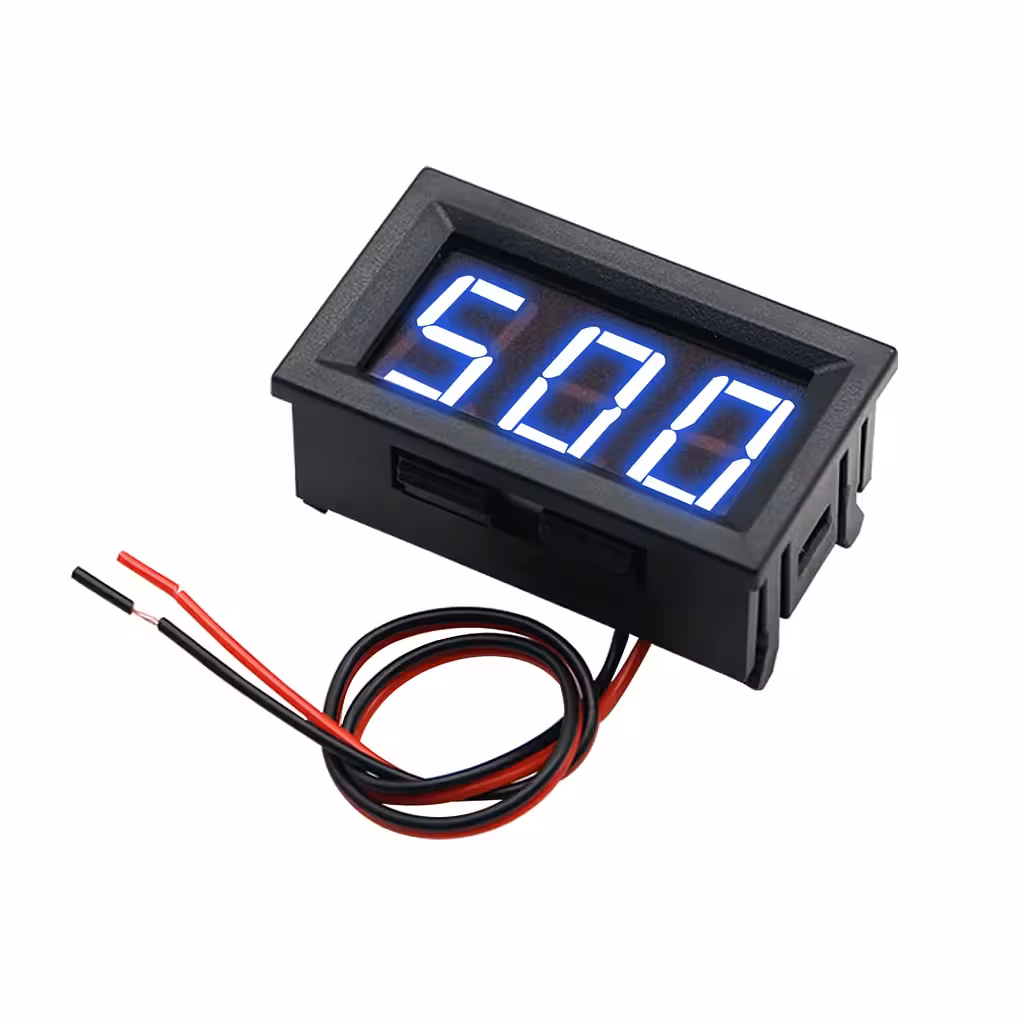

- Zils 0,56 collu LED displejs — lieli cipari, kas ir viegli nolasāmi arī no attāluma vai vāji apgaismotās telpās.
- Precīza kalibrēšana ar trimmeri — ja rādījumi nedaudz atšķiras, tos var ātri koriģēt ar precīzijas skrūvgriezi.
- Aizsardzība pret polaritātes maiņu — nepareizs pieslēgums ierīci nesabojās.
Tehniskā informācija un veiktspēja

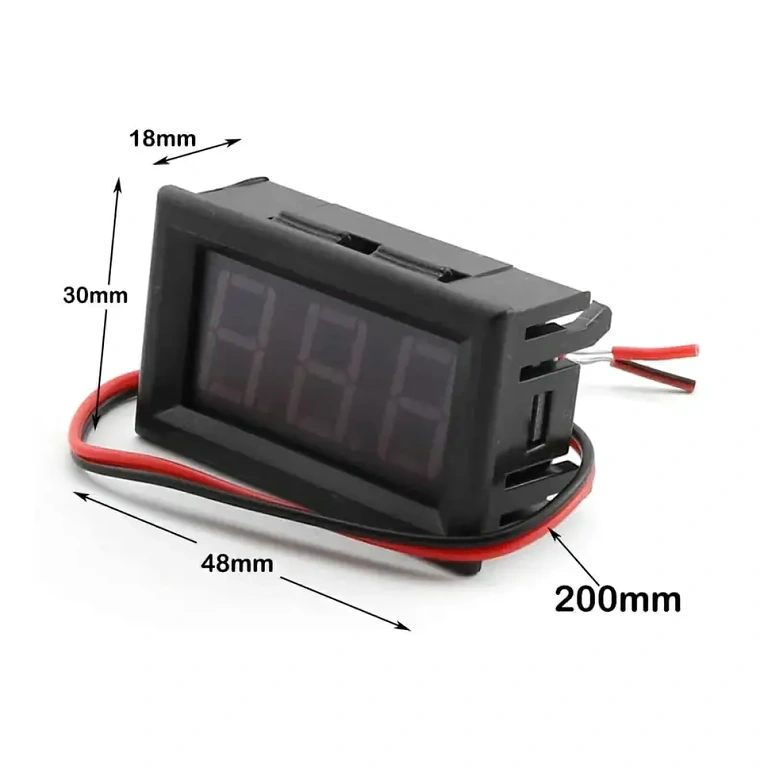

Ieejas pretestība, kas pārsniedz 1 MΩ, nodrošina, ka voltmetrs praktiski nepatērē strāvu no mērāmās ķēdes un neietekmē instalācijas darbību. Komplektā iekļautie 20 cm garie vadi ir pietiekami standarta sadales skapjiem, bet kompaktais korpuss (4,8 x 2,9 x 2,2 cm) iederēsies jebkurā paneļa izgriezumā. Ierīce stabili darbojas temperatūrā no -20°C līdz +65°C, tāpēc tā ir piemērota arī āra skapjiem vai industriālai videi ar lielām temperatūras svārstībām.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Mērījumu veids | Maiņstrāva (AC) |
| Sistēmas saderība | Vienfāzes un trīsfāžu |
| Barošana | No mērāmā sprieguma (bez ārēja avota) |
| Precizitāte | ±1% |
| Ieejas pretestība | > 1 MΩ |
| Displejs | Zils LED, ciparu augstums 0,56 collas (14,22 mm) |
| Vada garums | 20 cm (sarkans + / melns -) |
| Kalibrēšana | Iebūvēts potenciometrs (trimmeris) |
| Aizsardzība | Pret nepareizu polaritāti |
| Izmēri | 4,8 x 2,9 x 2,2 cm |
| Montāžas atvere | 4,6 x 2,7 cm |
| Neto svars | 18 g |
| Darba temperatūra | -20°C … +65°C |
Lietošanas instrukcija
- Pirms jebkādu darbu uzsākšanas atslēdziet elektrības padevi ķēdei.
- Sagatavojiet montāžas atveri panelī: 4,6 x 2,7 cm.
- Ievietojiet voltmetru atverē un nostipriniet ar sānu fiksatoriem.

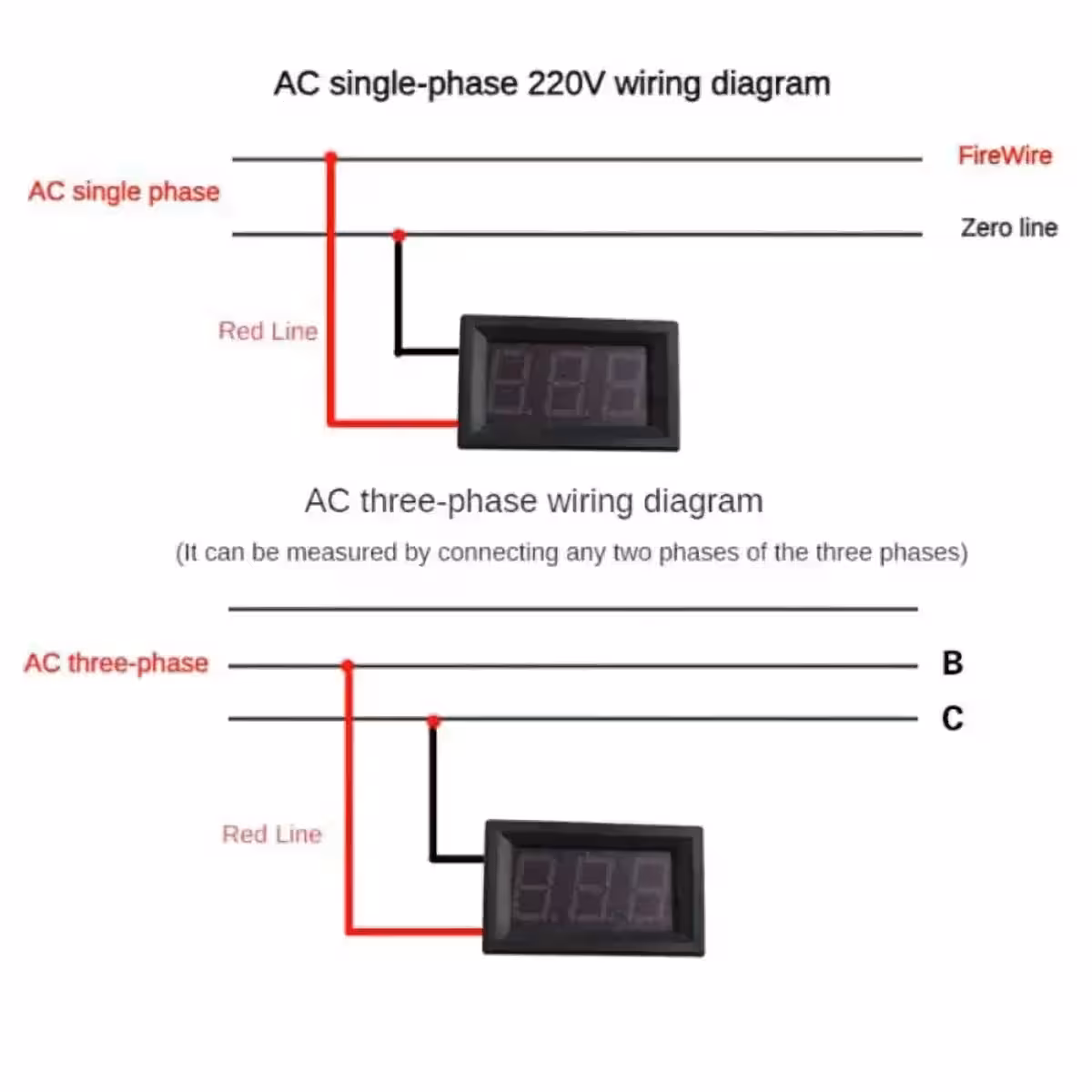

- Pievienojiet sarkano (+) un melno (-) vadu pie mērīšanas punktiem: fāze–nulle (vienfāzes sistēmā) vai fāze–fāze (trīsfāžu sistēmā).
- Atjaunojiet strāvas padevi un nolasiet sprieguma vērtību tieši uz LED displeja.
- Ja rādījums atšķiras no etalonierīces, noregulējiet potenciometru ierīces aizmugurē ar smalku skrūvgriezi.
- Pirms ekspluatācijas pārliecinieties, ka visi savienojumi ir droši izolēti.
Komplektācija
- 1 x Digitālais AC paneļa voltmetrs ar zilu LED displeju
- Integrēti savienojuma vadi (20 cm, sarkans un melns)
Biežāk uzdotie jautājumi
Vai šī ierīce mēra arī līdzstrāvu (DC)?
Nē. Šis modelis ir paredzēts tikai maiņstrāvas (AC) mērīšanai. Līdzstrāvai nepieciešams cits, tam piemērots modelis.
Vai ir nepieciešams atsevišķs barošanas avots?
Nē. Voltmetrs barojas tieši no sprieguma, kuru tas mēra, kas atvieglo instalāciju.
Kā pieslēgt trīsfāžu sistēmai?
Pievienojiet sarkano un melno vadu starp jebkurām divām fāzēm. Ierīce uzrādīs līnijas spriegumu – parasti 380–400V AC.
Kas notiks, ja sajaukšu vadu polaritāti?
Ierīce ir aprīkota ar aizsardzību pret polaritātes maiņu, tāpēc tā netiks bojāta. Tomēr pareizai darbībai ieteicams ievērot marķējumu.
Kā veikt kalibrēšanu, ja rādījumi nav precīzi?
Izmantojiet precīzijas skrūvgriezi, lai pagrieztu potenciometru ierīces aizmugurē, līdz rādījums sakrīt ar etalonierīces datiem.
Vai tas der standarta sadales skapjiem?
Jā. Nepieciešamais montāžas izmērs ir 4,6 x 2,7 cm, kas ir saderīgs ar lielāko daļu sadales skapju un vadības paneļu.
