Digitālais voltmetrs-ampērmetrs elektriskajam panelim – vienlaicīga AC sprieguma un strāvas uzraudzība

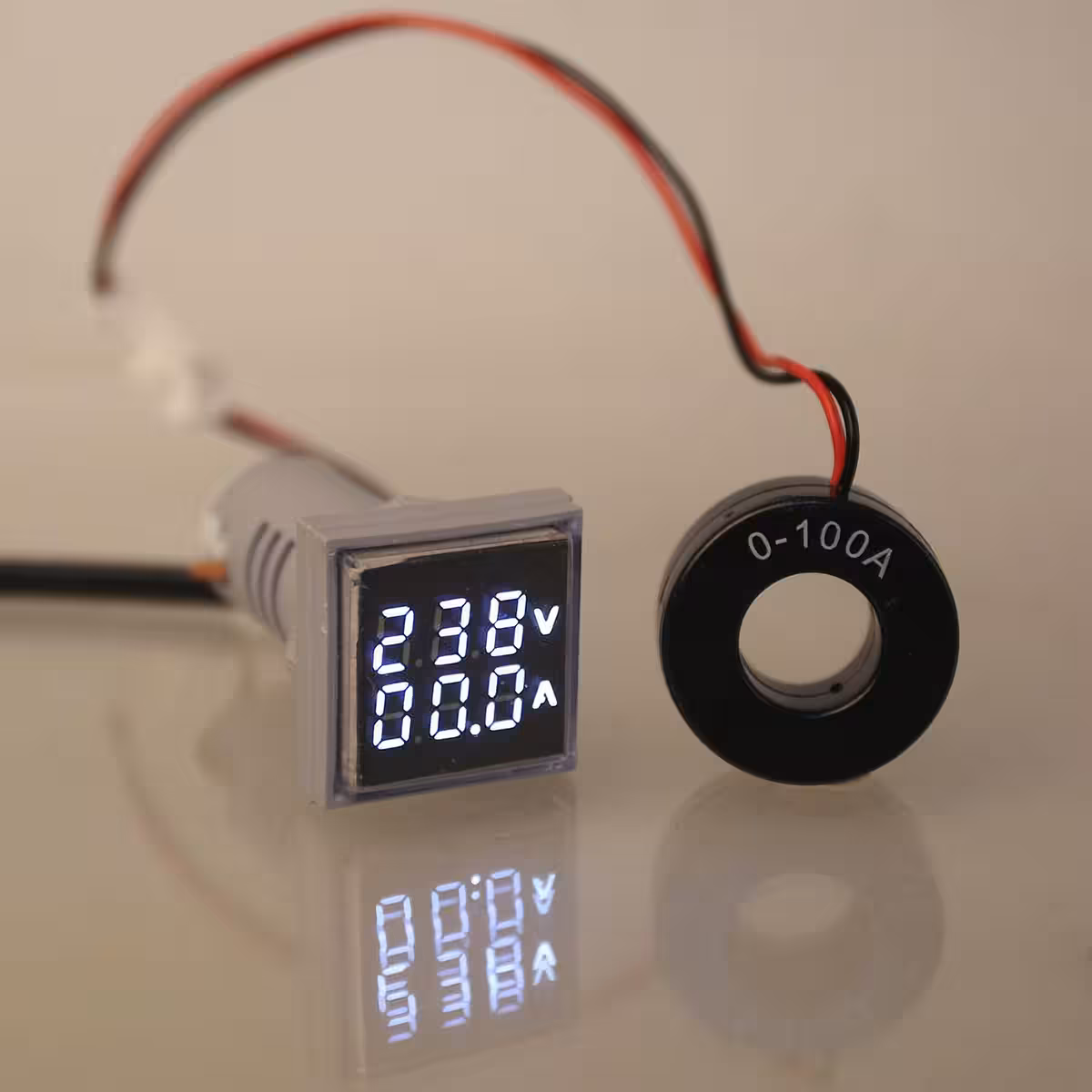

Ja vēlaties precīzi zināt, kas notiek jūsu elektrotīklā – gan spriegumu, gan strāvas patēriņu reāllaikā – jums ir nepieciešams mērinstruments, kas sniedz visu informāciju uzreiz. Šis digitālais AC voltmetrs-ampērmetrs (60–500V / 0–100A) attēlo abus rādījumus vienlaicīgi uz skaidra LED displeja. Modulis ir paredzēts ērtai montāžai 22 mm atverē. Nekādu lieku slēdžu vai sarežģītu pārslēgšanu.
Piezīme: Ierīce darbojas tikai maiņstrāvas (AC) tīklos. Tā nav saderīga ar līdzstrāvas (DC) sistēmām. Lai nodrošinātu maksimālu precizitāti pie mazām strāvām, ieteicams fāzes vadu izvērt caur strāvas transformatora gredzenu 3–5 reizes.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Vienlaicīga mērīšana — spriegums un strāva tiek attēloti vienlaikus, ietaupot laiku un novēršot nepieciešamību pēc manuālas pārslēgšanas.
- Plašs mērījumu diapazons — no 60V līdz 500V un no 0 līdz 100A, kas piemērots gan standarta 230V mājsaimniecības tīkliem, gan rūpnieciskām iekārtām.

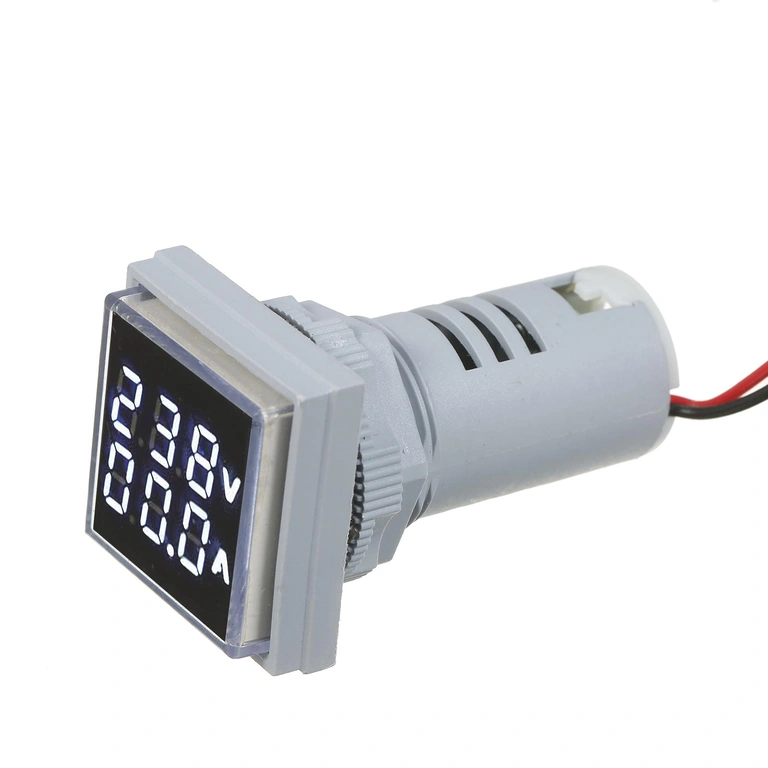

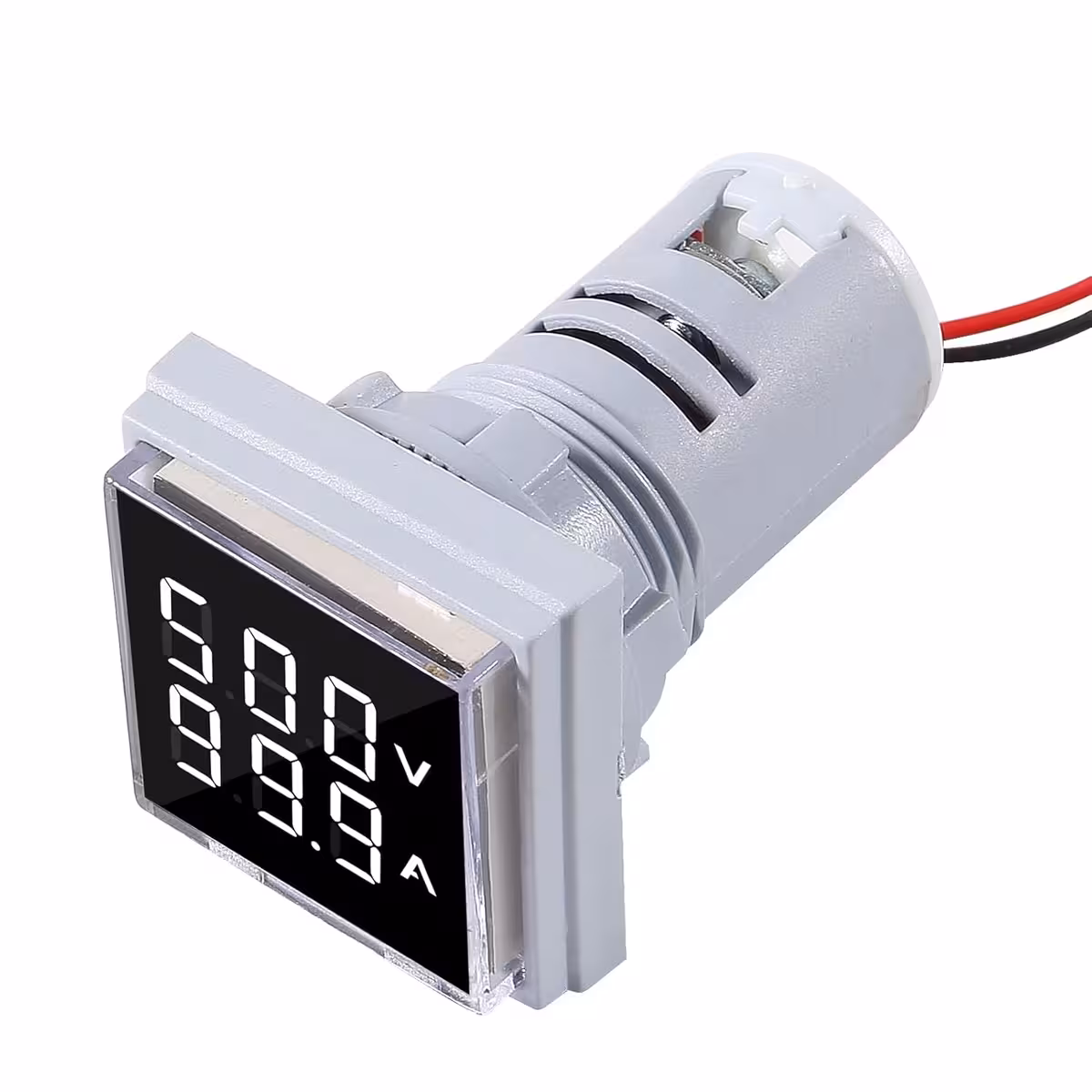

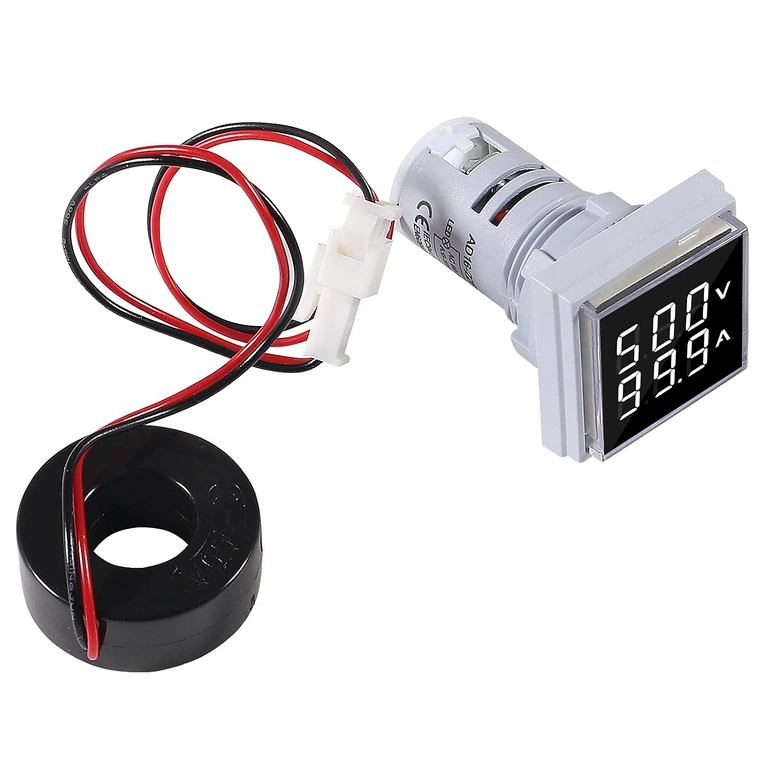

- Labi saskatāms LED displejs — cipari ir skaidri salasāmi pat vāji apgaismotās telpās vai no attāluma.
- Kompakts 22 mm montāžas izmērs — ideāli piemērots sadales skapjiem, kur vieta ir ierobežota (priekšējā paneļa izmērs 31×31 mm).
- Bezinvazīva strāvas mērīšana — fāzes vads vienkārši tiek izvilkts caur magnētisko gredzenu, nav nepieciešams pārgriezt vadus vai mainīt esošo elektroinstalāciju.
- Regulējama precizitāte — mērot strāvu zem 10A, 3–5 vadu vijumi caur transformatoru ievērojami palielina mērījuma precizitāti.
Tehniskā informācija un veiktspēja

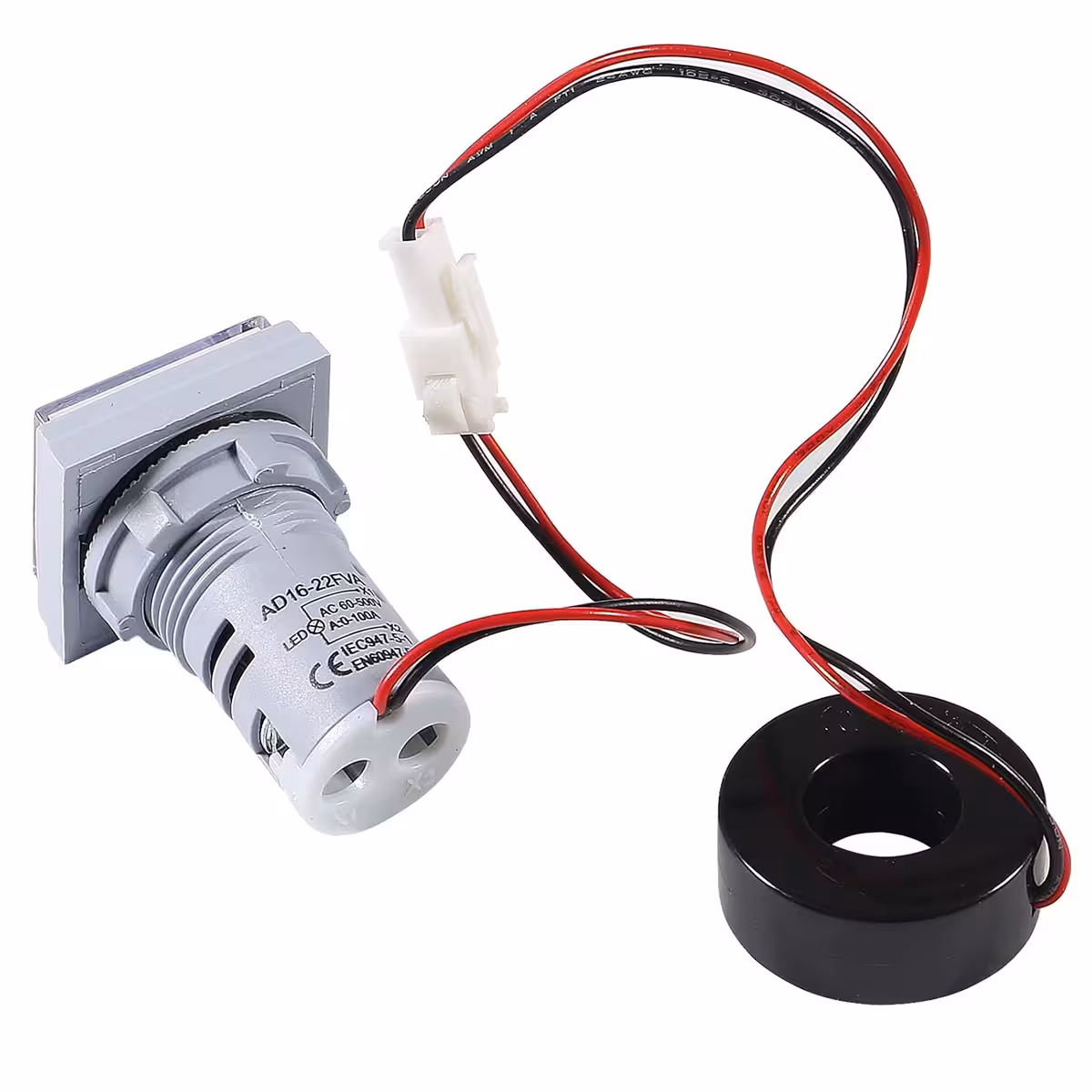

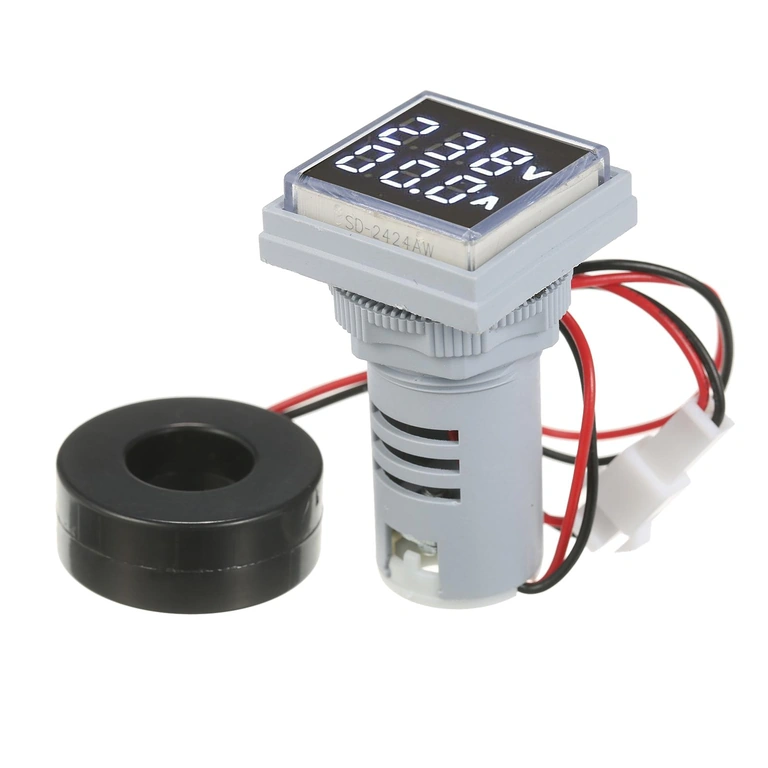

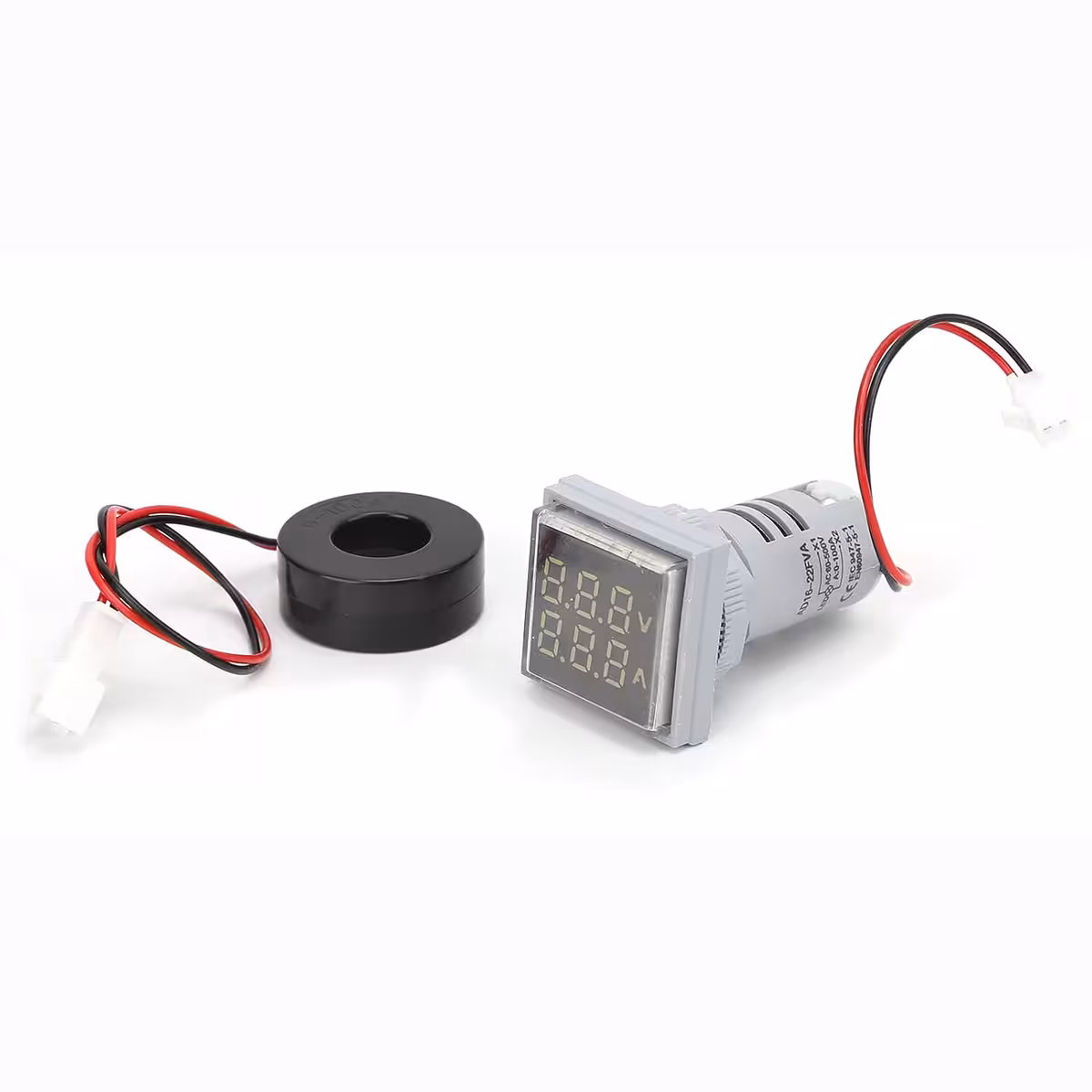

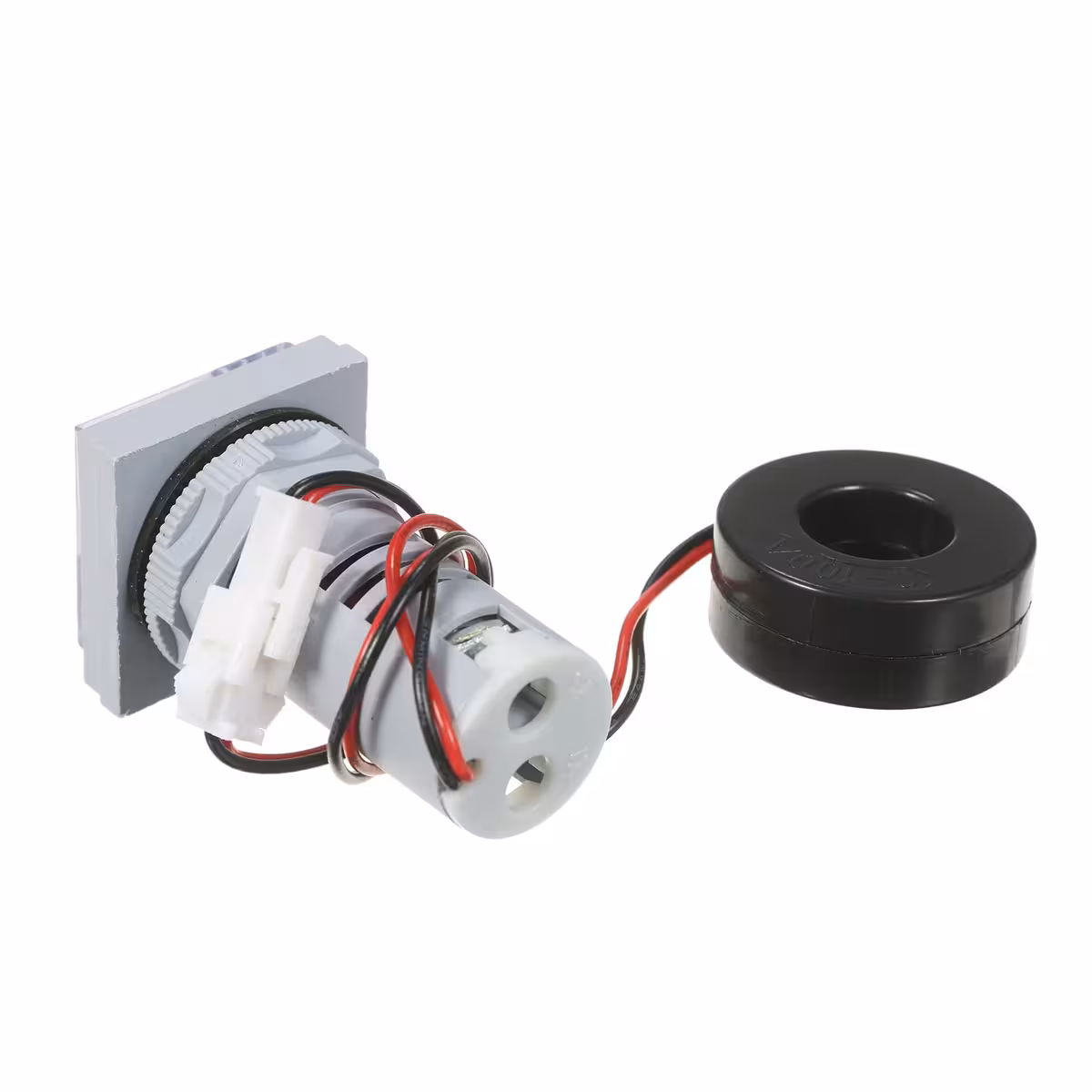

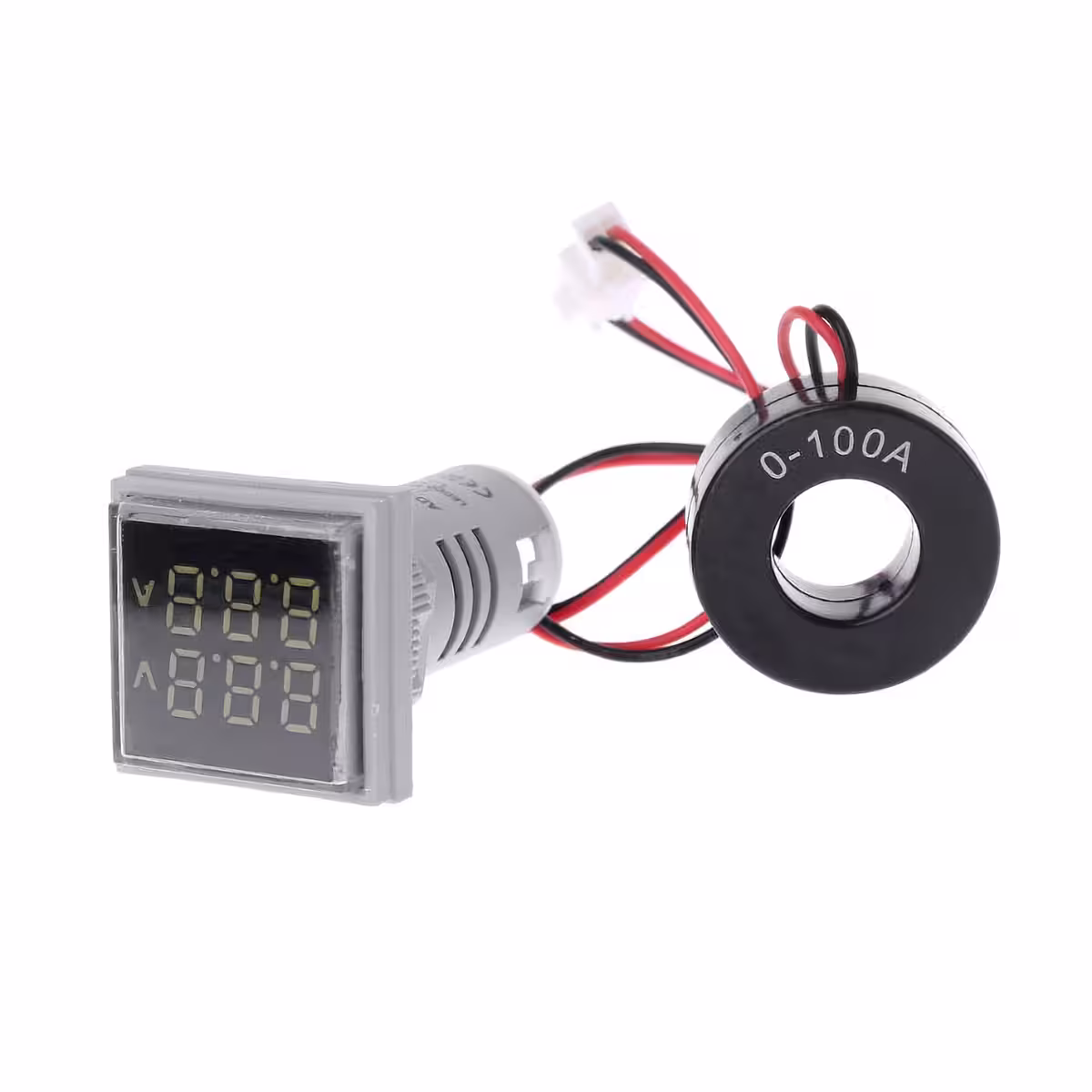

Šis modulis apvieno AC voltmetru un ampērmetru ar strāvas transformatoru vienā kompaktā korpusā. L un N spailes nodrošina ierīces barošanu un sprieguma mērīšanu, savukārt strāva tiek noteikta ar magnētiskā gredzena palīdzību – bez nepieciešamības pārtraukt ķēdi. Dati tiek apstrādāti acumirklī un parādīti uz spilgta LED ekrāna.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Sprieguma mērīšanas diapazons | 60 – 500 V AC |
| Strāvas mērīšanas diapazons | 0 – 100 A AC |
| Saderīgs tīkla tips | Tikai maiņstrāva (AC) |
| Displeja tips | LED, augsta spilgtuma |

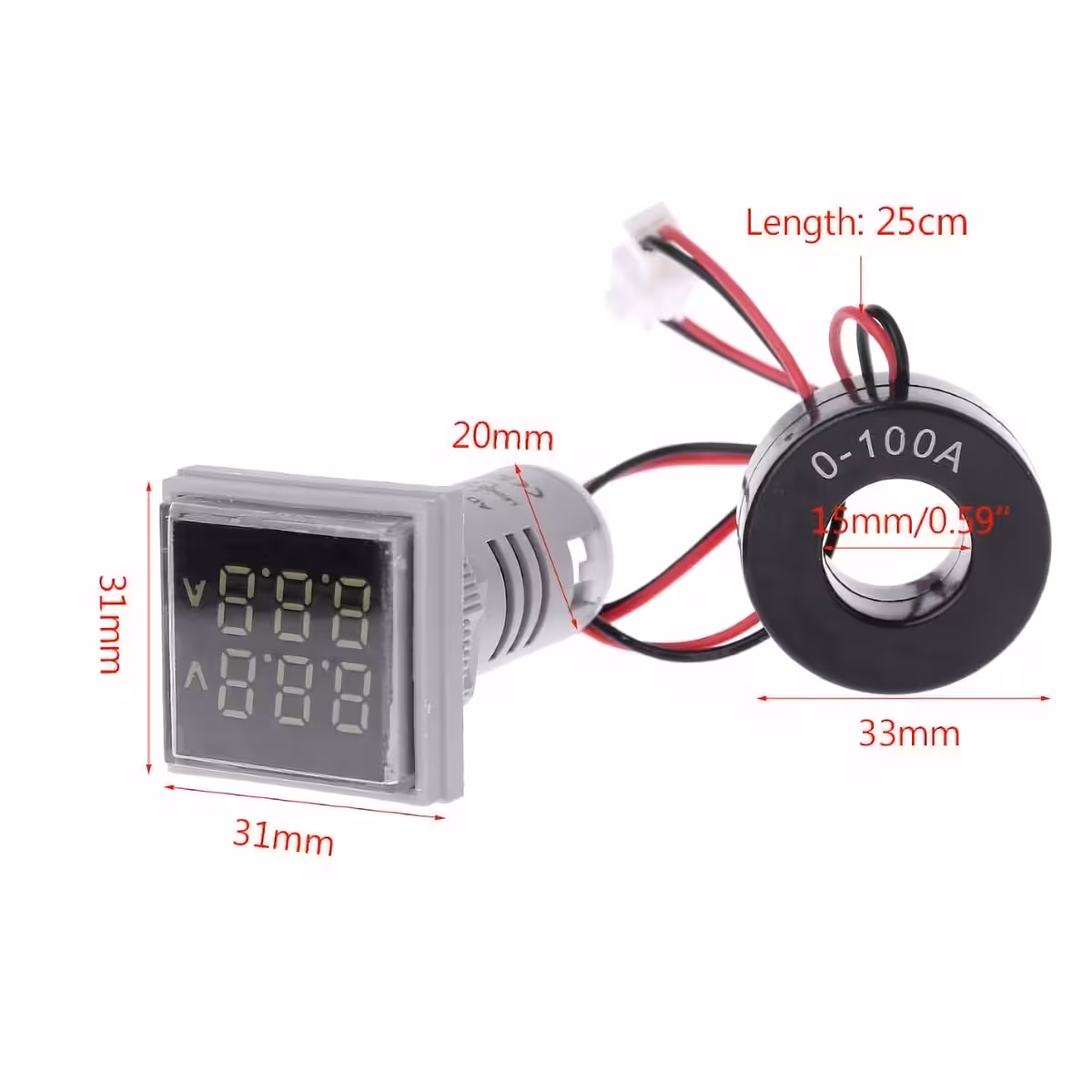

| Paneļa izmērs | 31 × 31 mm |
| Montāžas atvere | 22 mm |
| Korpusa krāsa | Balta |

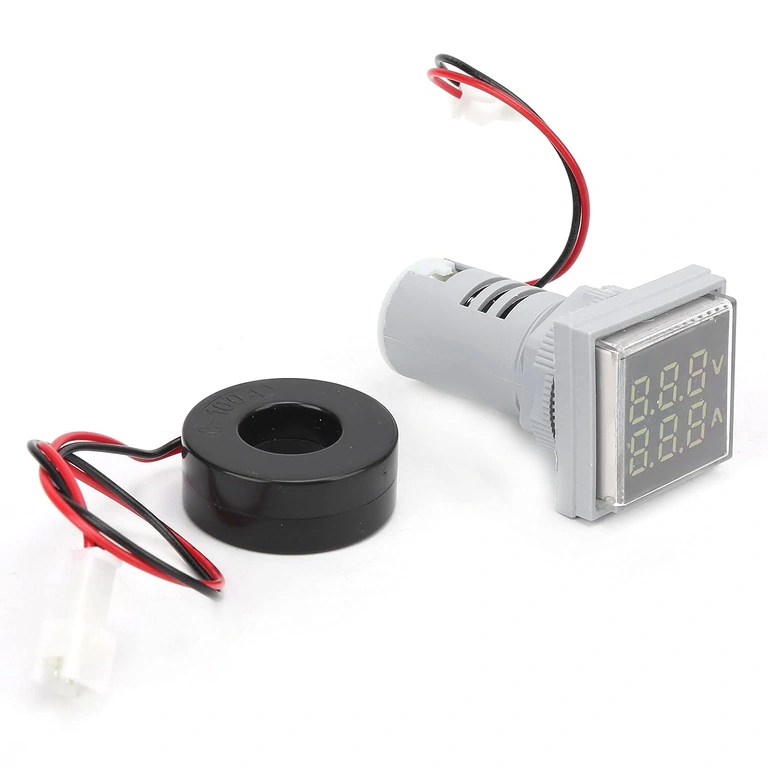

| Strāvas mērīšanas metode | Strāvas transformators (magnētiskais gredzens, bezinvazīva) |
| Ieteicamie vijumi precizitātei | 3 – 5 vijumi (mazām strāvām) |
Uzstādīšanas un lietošanas instrukcija
- Izveidojiet 22 mm diametra atveri elektriskajā panelī un ievietojiet voltmetra moduli.
- Pievienojiet tīkla fāzes vadu (L) ierīces L spailei.
- Pievienojiet tīkla nulles vadu (N) ierīces N spailei.
- Izveriet patērētāja fāzes vadu caur magnētisko gredzenu (strāvas transformatoru) — ja strāva ir mazāka par 10A, veiciet 3–5 vijumus ap gredzenu, lai iegūtu augstāku precizitāti.
- Savienojiet fāzes vadu ar patērētāju, bet patērētāja nulles vadu pievienojiet tieši pie tīkla nulles vada.
- Ieslēdziet strāvu — LED displejs nekavējoties parādīs sprieguma un strāvas vērtības.
Komplektācija
- 1 × Digitālais AC voltmetrs-ampērmetrs 60–500V / 0–100A ar LED displeju, balts korpuss
Biežāk uzdotie jautājumi
Vai ierīce darbojas ar līdzstrāvu (DC)?
Nē. Ierīce ir paredzēta tikai AC tīkliem. Pieslēgšana DC tīklam var sabojāt moduli un izraisīt nepareizus mērījumus.
Vai ir jāpārgriež patērētāja fāzes vads?
Nē. Vads vienkārši tiek izvilkts caur strāvas transformatora gredzenu — ķēde paliek neskarta, un uzstādīšana ir pilnībā bezinvazīva.
Kāpēc vads jāizver caur gredzenu vairākas reizes?
Katrs papildu vijums pastiprina uztverto magnētisko lauku. Mērot nelielas strāvas (zem 5–10A), 3–5 vijumi ievērojami uzlabo mērījuma precizitāti.
Vai ar to var uzraudzīt parastu 230V sadzīves tehniku?
Jā, bez problēmām. Tas lieliski darbojas standarta vienfāzes 230V tīklā, ja patērētāja strāva nepārsniedz 100A.
Kāds ir nepieciešamais montāžas izmērs?
Nepieciešama 22 mm diametra atvere. Modulis uz paneļa virsmas aizņem 31 × 31 mm lielu laukumu.
