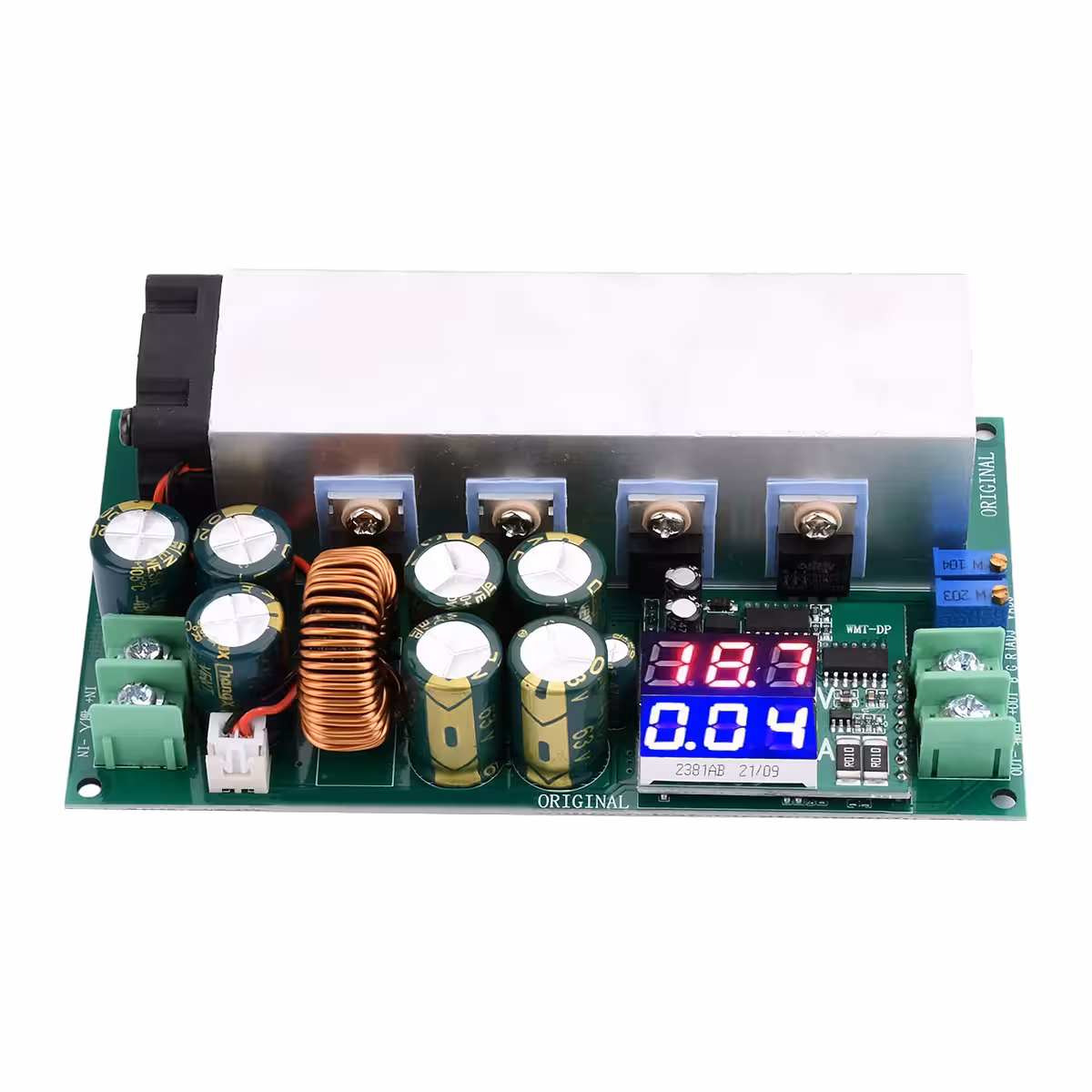

600W DC 12-80V pazeminātājs (Step-Down) – precīza CV/CC regulēšana bez liekiem enerģijas zudumiem
Vai jums ir nepieciešams samazināt spriegumu no 24V, 48V vai pat 72V avota līdz precīzai vērtībai, ko prasa jūsu iekārta? Bez kompromisiem un bez svārstībām. Šis regulējamais 600W pazeminātājs sniedz pilnīgu kontroli pār izejas spriegumu un strāvu – regulēšana notiek ar diviem potenciometriem, un vērtības tiek attēlotas reāllaikā.
Piezīme: Maksimālais izejas spriegums ir vienāds ar ieejas spriegumu × 0.8 (piemēram, pie 60V ieejas, maksimālā izeja ir 48V). Modulis nav savietojams ar 72V akumulatoriem. Izmantojot akumulatoru lādēšanai, ieteicams pievienot diodes, lai novērstu atpakaļejošo strāvu.
Kāpēc izvēlēties šo pazeminātāju? (Galvenās priekšrocības):
- Neatkarīga CV/CC regulēšana — atsevišķi pielāgojiet spriegumu (2.5V–50V) un strāvu (0–20A), kas ir ideāli piemērots iekārtām ar stingrām palaišanas vai uzlādes prasībām.
- Digitālais displejs — vienlaicīgi nolasiet izejas spriegumu un strāvu tieši uz moduļa, bez nepieciešamības pēc multimetra.
- Efektivitāte ≥93% — pie 600W jaudas siltuma zudumi ir mazāki par 42W, salīdzinot ar 90–120W zudumiem standarta pārveidotājos.
- Automātiskā aizsardzība pie 25A — ja slodze pārsniedz iestatīto, ķēde ierobežo strāvu, pasargājot komponentus no izdegšanas.
- Aizsardzība pret polaritātes maiņu — nepareiza pieslēgšana nesabojās moduli.
- Darbība no -40°C līdz +85°C — stabila darbība gan neapkurināmās telpās ziemā, gan slēgtos korpusos vasarā.
- Kompakts izmērs: 125×70×32mm — viegli ievietojams jebkurā projektā.
Detaļas un veiktspēja
Pārveidotājs izmanto augstfrekvences buck (step-down) topoloģiju, kas uztur stabilu izejas spriegumu pat pie straujām slodzes izmaiņām. VADJ kontrolē spriegumu, savukārt IADJ iestata strāvas ierobežojumu. Trīs LED indikatori sniedz tūlītēju atgriezenisko saiti par darbības režīmu: zils (CV bez slodzes), zaļš (strāva aktīva) un sarkans (CC režīms aktīvs).
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | DC 12V – 80V (nav savietojams ar 72V akumulatoriem) |
| Izejas spriegums | 2.5V – 50V regulējams (maks. = Vin × 0.8) |
| Maksimālā izejas strāva | 20A (automātiskā aizsardzība pie 25A) |
| Maksimālā jauda | 600W |
| Efektivitāte | ≥ 93% |
| Displejs | Digitāls – spriegums un strāva vienlaicīgi |
| Darbības režīms | CV (konstants spriegums) / CC (konstanta strāva) |
| Integrētās aizsardzības | Pārstrāvas (25A), pret polaritātes maiņu |
| Darba temperatūra | -40°C – +85°C |
| Uzglabāšanas temperatūra | -20°C – +50°C |
| Relatīvais mitrums | 65% ± 20% |
| Izmēri | 125mm × 70mm × 32mm |
Lietošanas instrukcija
- Pieslēdziet barošanas avotu pie IN+ un IN- spailēm, ievērojot polaritāti (DC 12V–80V).
- Pieslēdziet slodzi pie OUT+ un OUT- spailēm.
- Regulējiet izejas spriegumu, griežot VADJ potenciometru – pulksteņrādītāja virzienā spriegums palielinās, pretēji – samazinās.
- Regulējiet strāvas ierobežojumu, griežot IADJ potenciometru – pulksteņrādītāja virzienā strāvas limits palielinās, pretēji – samazinās.
- Monitorējiet LED indikatorus: zils = CV režīms bez slodzes; zaļš = strāva aktīva; sarkans = CC režīms aktīvs.
- Akumulatoru lādēšanai: obligāti pievienojiet diodi izejas līnijā, lai bloķētu atpakaļejošo strāvu uz moduli.
Komplektācija
- 1× DC 12-80V 20A 600W pazeminātājs ar digitālo displeju
Biežāk uzdotie jautājumi
Vai varu izmantot 72V akumulatoru kā ieejas avotu?
Nē. 72V akumulators var radīt sprieguma pīķus, kas pārsniedz moduļa drošības robežu. Ieejas spriegumam jābūt stingri robežās no 12V līdz 80V.
Kāds ir maksimālais izejas spriegums pie 60V ieejas?
48V. Formula ir vienkārša: maksimālais izejas spriegums = ieejas spriegums × 0.8.
Vai tas der Li-Ion vai LiPo akumulatoru lādēšanai?
Jā, CC (konstanta strāva) režīms ir piemērots uzlādes fāzei. Obligāti pievienojiet diodi izejā, lai novērstu akumulatora izlādi caur moduli.
Vai pie maksimālās jaudas nepieciešama papildu dzesēšana?
Pie slodzes virs 400–450W radiators vai neliels ventilators ievērojami pagarinās komponentu kalpošanas laiku. Darbinot 600W režīmā, aktīvā dzesēšana ir nepieciešama.
