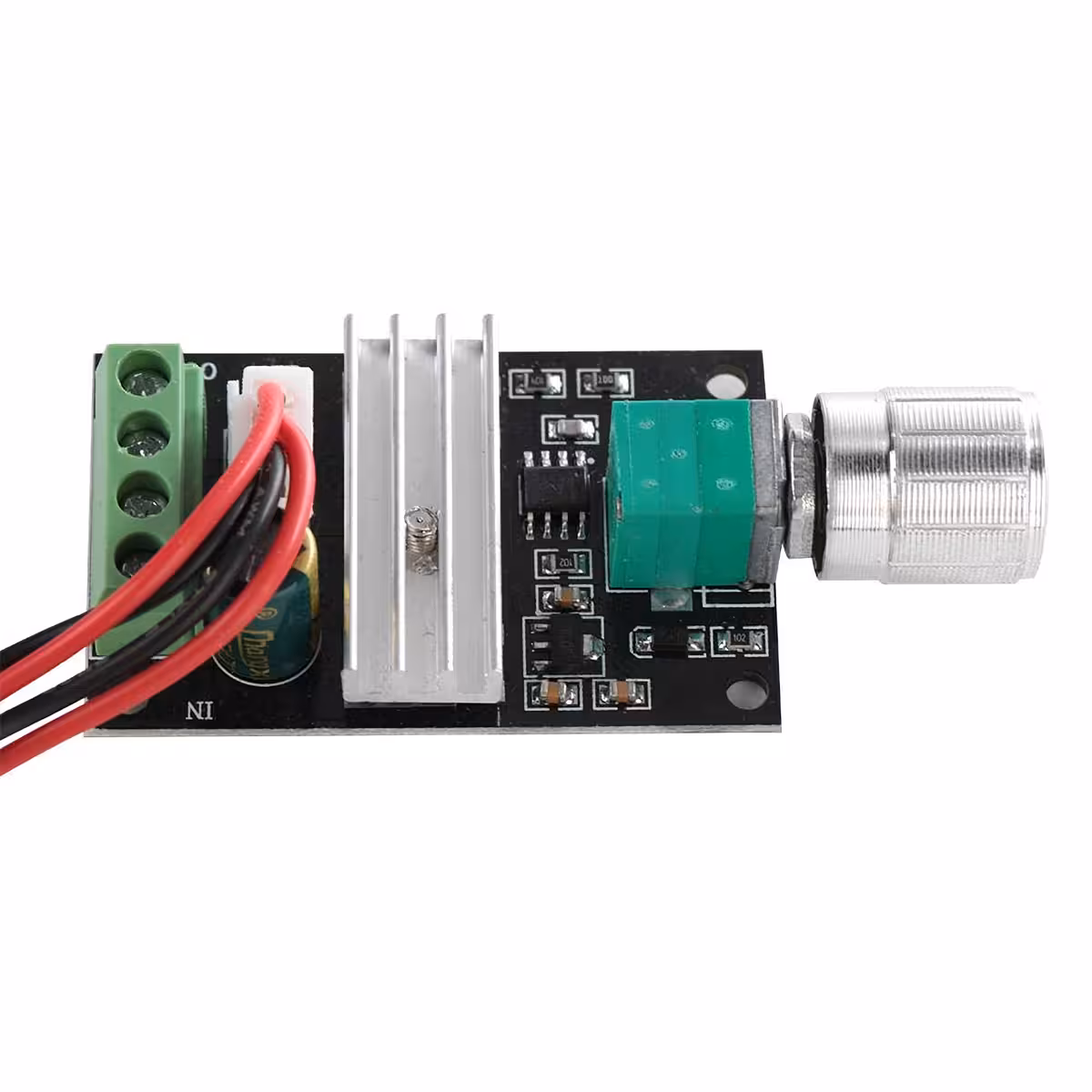

PWM DC motora ātruma regulators 6-24V 3A – pilnīga ātruma un rotācijas virziena kontrole bez papildu komponentiem
Vai jums ir DC motors un vēlaties precīzi kontrolēt tā ātrumu — no pilnīgas apstāšanās līdz maksimālajiem apgriezieniem — bez papildu rezistoriem, relejiem vai sarežģītiem moduļiem? Šis PWM DC motora ātruma regulators nodrošina tieši to: vienmērīgu ātruma regulēšanu 0–100% diapazonā un rotācijas virziena maiņu ar vienu slēdzi. Viss vienā kompaktā modulī, kas ir gatavs lietošanai.
Piezīme: Maksimālais ieejas spriegums ir DC 28V. Lai nodrošinātu drošu darbību, nepārsniedziet 3A motora strāvu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Vienmērīga regulēšana bez pakāpēm — rotējošais potenciometrs nodrošina plūstošu ātruma kontroli no 0% līdz 100%, bez ātruma lēcieniem vai vibrācijām pie zemiem apgriezieniem.
- Virziena maiņa ar vienu slēdzi — mainiet motora rotācijas virzienu acumirklī, bez nepieciešamības pārslēgt vadus vai izmantot ārējus komponentus.
- Saderība ar standarta barošanas avotiem — darbojas ar jebkuru DC barošanas avotu no 6V līdz 28V: baterijām, adapteriem vai laboratorijas barošanas blokiem.
- Augsta energoefektivitāte — PWM tehnoloģija samazina siltuma zudumus, salīdzinot ar klasiskajām rezistīvajām metodēm, tādējādi motors darbības laikā uzkarst mazāk.
- Ātra integrācija jebkurā projektā — kompakti izmēri, skaidri marķētas spailes; darbojas gan patstāvīgi, gan kopā ar Arduino vai Raspberry Pi.
Detaļas un veiktspēja
Atšķirībā no parasta reostata, PWM modulācija neizšķiež enerģiju siltuma veidā — tā pielāgo strāvas impulsu ilgumu, nodrošinot motoram tieši tik daudz jaudas, cik nepieciešams. Darbības frekvence ir optimizēta, lai novērstu dzirdamu elektromagnētisko troksni pie zemiem apgriezieniem, kas bieži traucē klusos projektos. Virziena maiņas slēdzis darbina īpašu polaritātes pārslēgšanas shēmu — virzienu var mainīt arī darbības laikā, taču, samazinot ātrumu pirms pārslēgšanas, jūs ievērojami paildzināsiet motora kalpošanas laiku.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | DC 6V – 28V (ieteicams 6V, 12V, 24V) |
| Maksimālā strāva | 3A |
| Ātruma kontroles veids | PWM (impulsa platuma modulācija) |
| Ātruma regulēšanas diapazons | 0% – 100% |

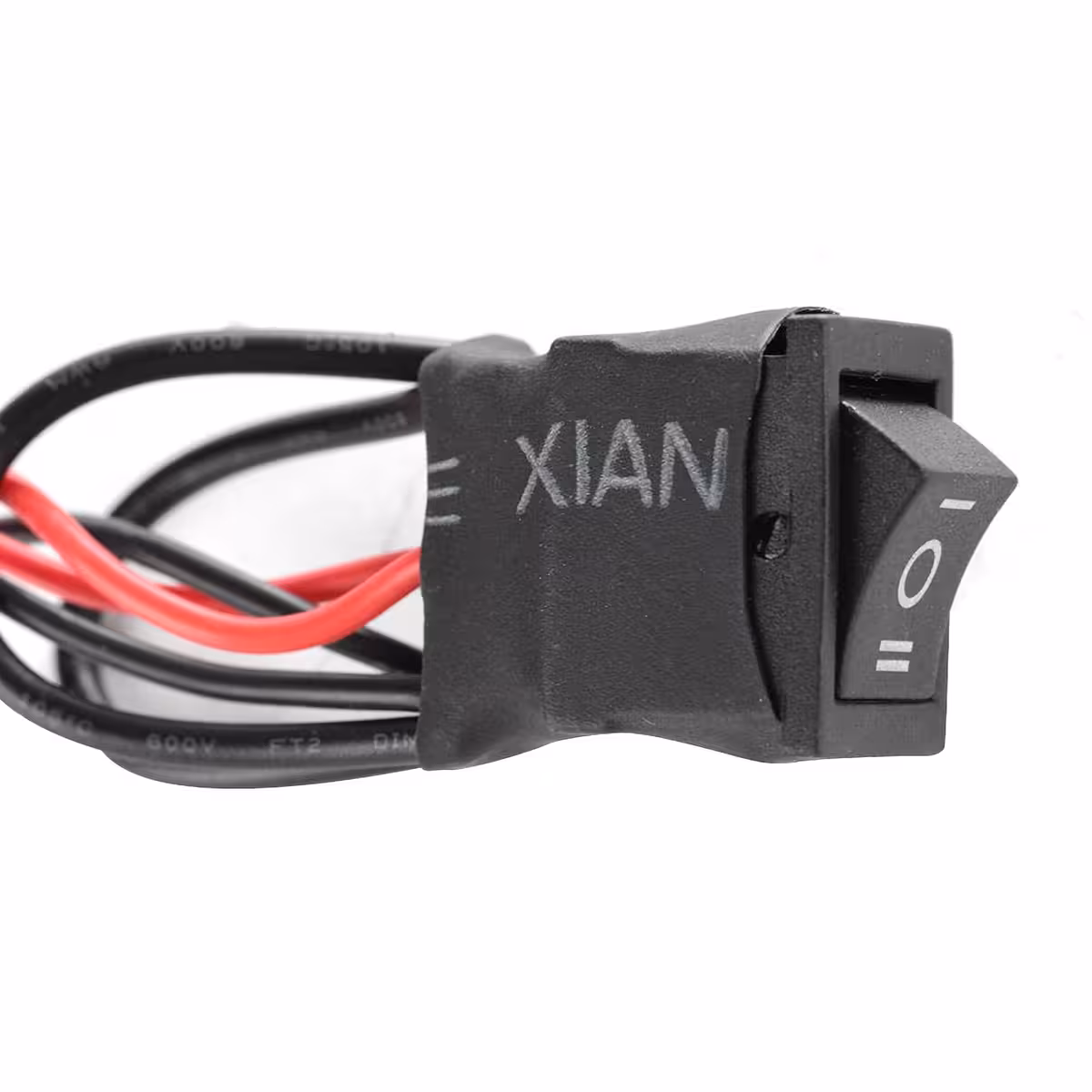

| Virziena maiņas funkcija | Īpašs slēdzis uz priekšu/atpakaļ |
| Regulēšanas elements | Rotējošs potenciometrs |
| Saderība ar motoriem | DC motori 6V, 12V, 24V |
| Tipiski pielietojumi | DIY, automatizācija, roboti, ventilatori, konveijeru lentes |

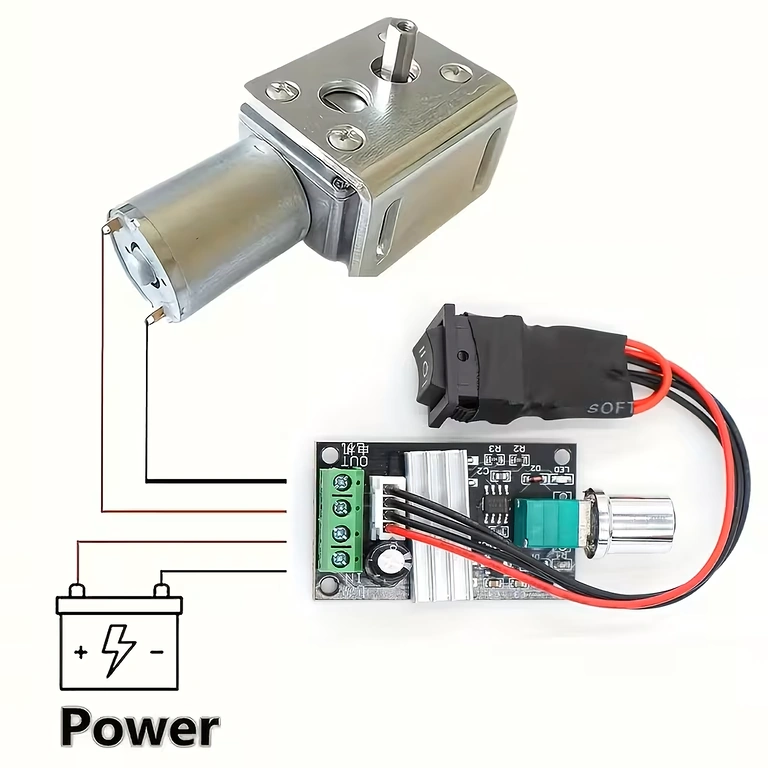

Lietošanas instrukcija

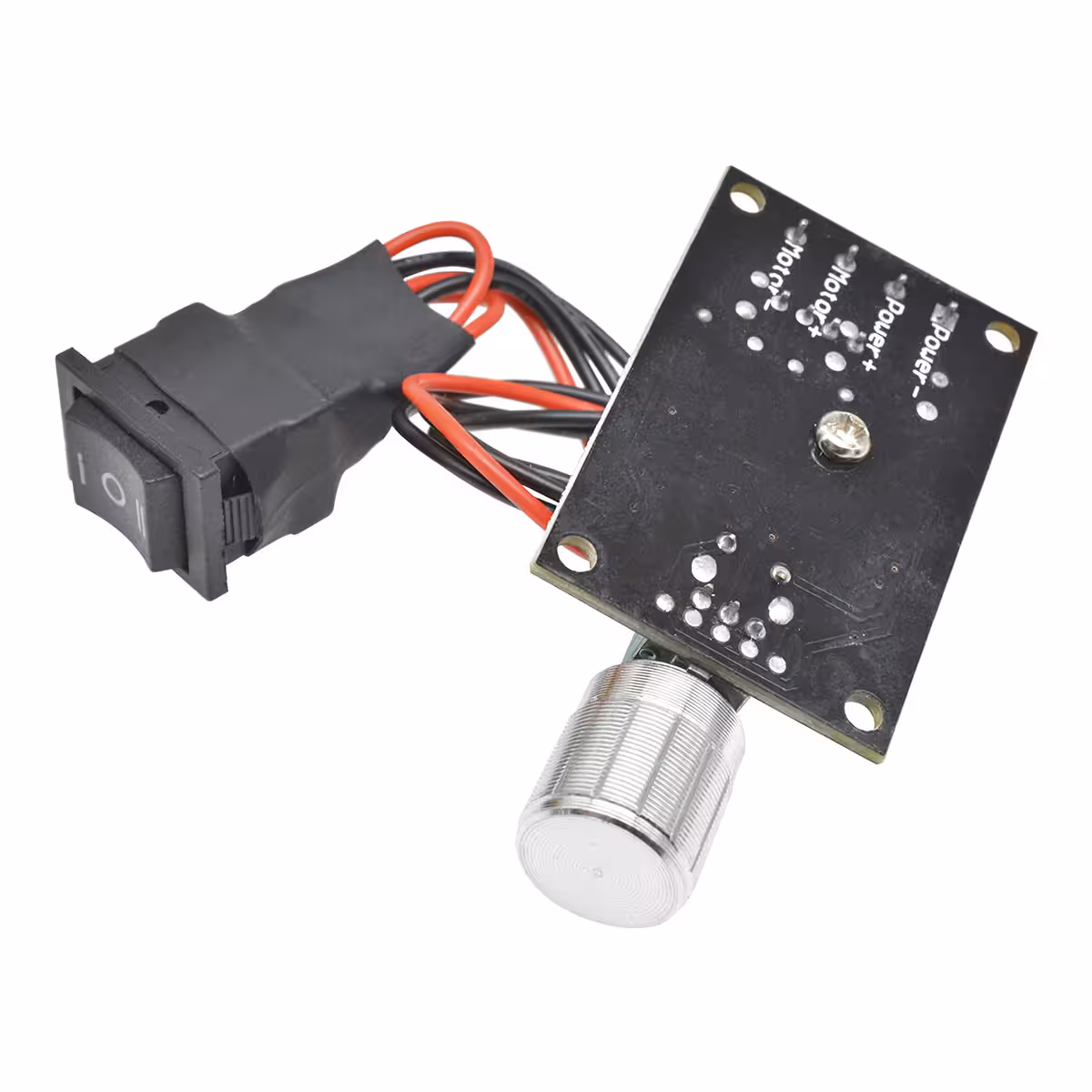

- Pievienojiet DC barošanas avotu (6V–28V) kontrollera ieejas spailēm (+ un –).
- Pievienojiet DC motoru izejas spailēm.
- Ieslēdziet strāvu — motors sāks darboties ar ātrumu, kas iestatīts ar potenciometru.
- Grieziet potenciometru pulksteņrādītāja virzienā, lai palielinātu ātrumu, un pretēji — lai to samazinātu.

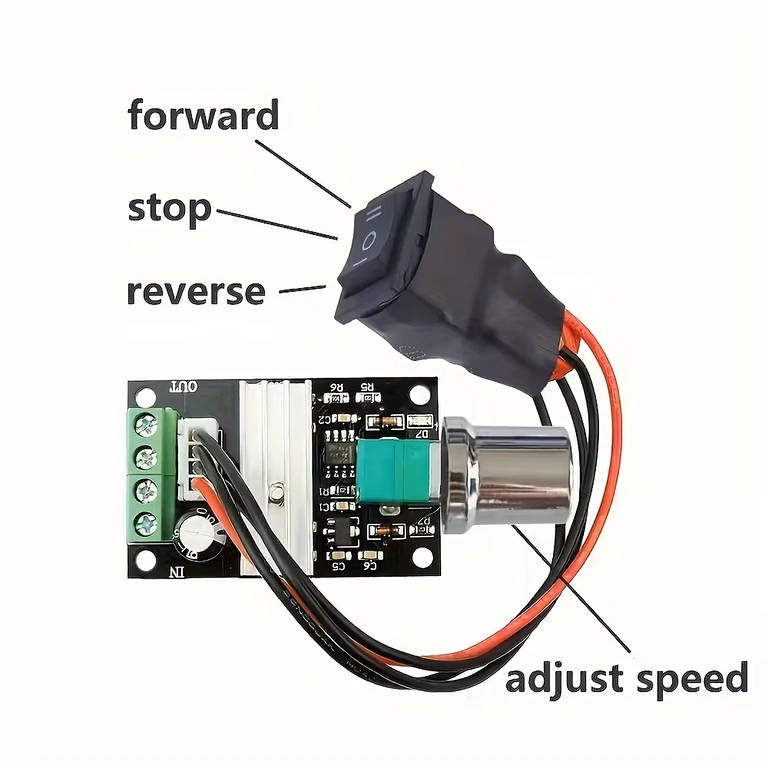

- Nospiediet virziena maiņas slēdzi, lai mainītu rotācijas virzienu. Ieteikums: pirms virziena maiņas samaziniet ātrumu līdz minimumam.
- Pārliecinieties, ka motora nominālā strāva nepārsniedz 3A — ņemiet vērā, ka palaišanas strāva var būt augstāka par darba strāvu.
Komplektācija

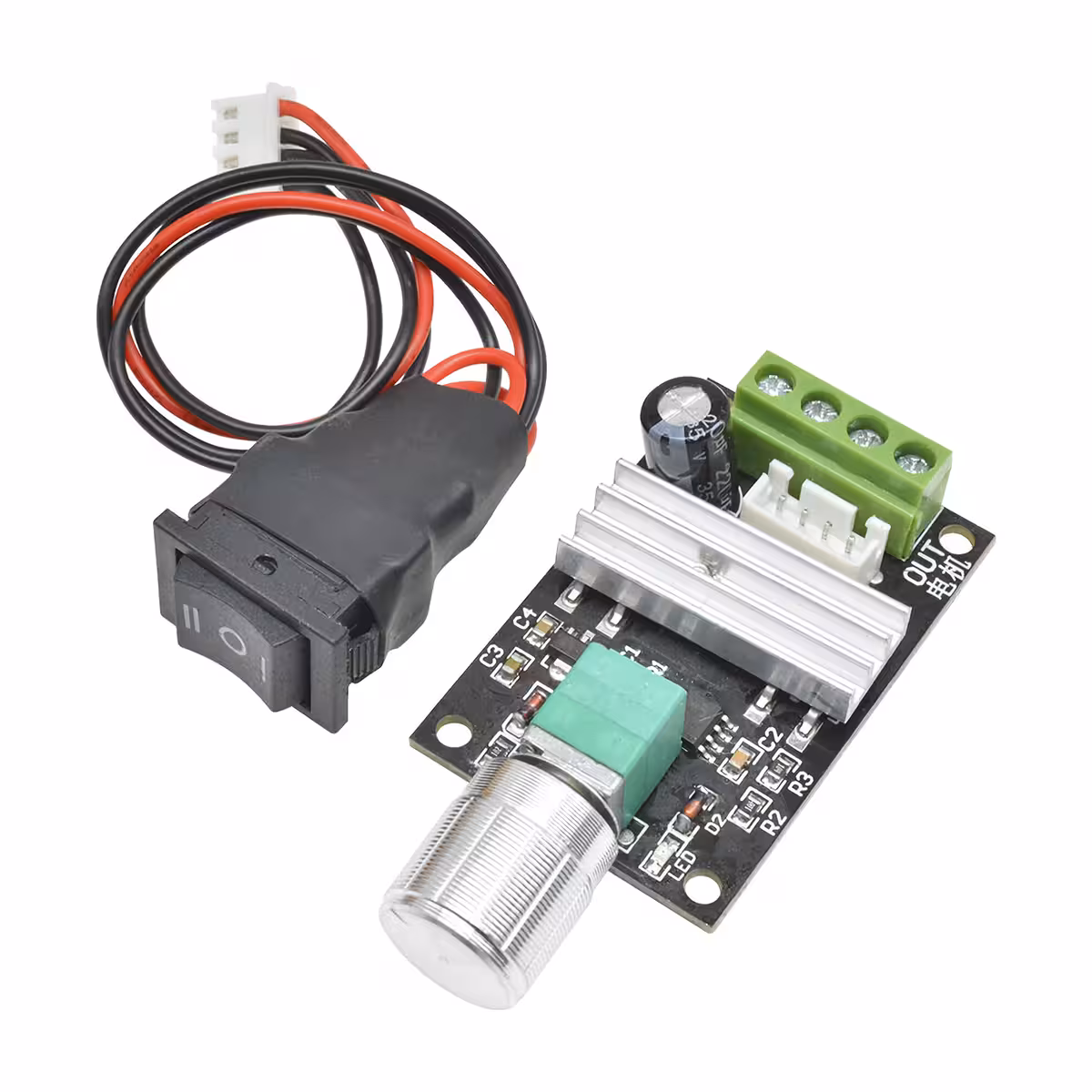

- 1x PWM DC motora ātruma regulators 6-24V 3A ar virziena maiņas slēdzi un potenciometru
Biežāk uzdotie jautājumi
Vai tas darbojas ar parastu 12V klēpjdatora vai rūtera barošanas bloku?
Jā, jebkurš stabilizēts 12V DC barošanas avots ir saderīgs. Pārliecinieties, ka tas spēj nodrošināt vismaz tādu strāvu, kādu patērē motors — pretējā gadījumā barošanas avots tiks pārslogots, nevis kontrolieris.
Vai varu izmantot šo regulatoru 5V motoram?
Tas nav ieteicams. Minimālais ieejas spriegums ir 6V. Zem šīs vērtības darbība kļūst nestabila un pastāv risks sabojāt iekārtu.
Vai varu mainīt rotācijas virzienu, kamēr motors darbojas?
Jā, slēdzis darbojas arī darbības laikā. Lai pasargātu motoru un kontrolieri, pirms slēdža nospiešanas samaziniet ātrumu līdz minimumam.
Vai ir nepieciešams Arduino vai cits mikrokontrolleris, lai tas darbotos?
Nē. Tas darbojas pilnīgi neatkarīgi — potenciometrs un slēdzis ir viss, kas nepieciešams. Ja tomēr vēlaties to integrēt ar Arduino vai Raspberry Pi, to var izmantot kā ārējo jaudas moduli motoriem, kuru patēriņš pārsniedz digitālo pinu kapacitāti.
