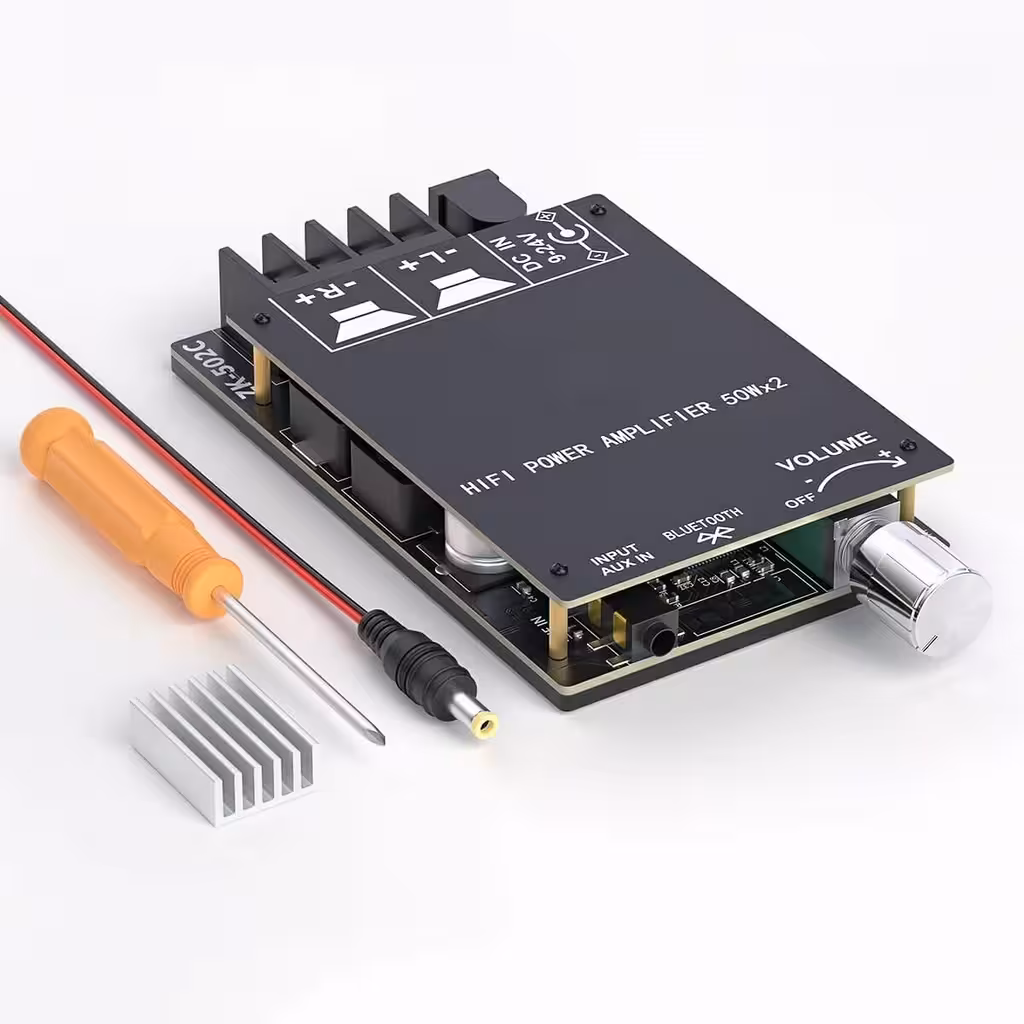

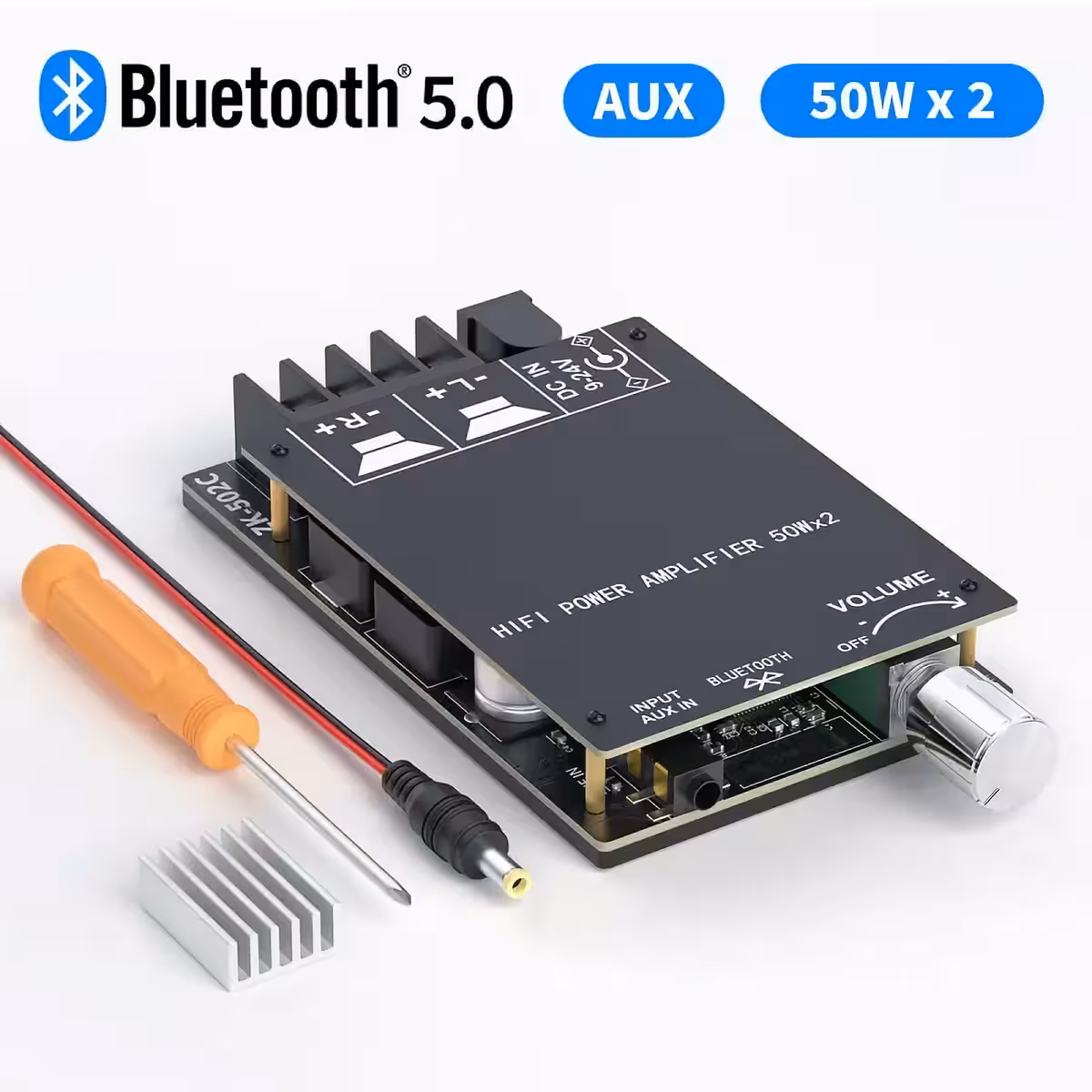

TPA3116D2 stereo pastiprinātāja modulis – 2x50W Bluetooth 5.0 Hi-Fi skaņa jūsu DIY audio projektiem
Vai vēlaties izveidot savu Bluetooth skaļruni vai atdzīvināt vecus pasīvos skaļruņus? Ar Texas Instruments TPA3116D2 mikroshēmu un Bluetooth 5.0 savienojumu šis modulis nodrošina visu nepieciešamo: patiesu jaudu, tīru skaņu un stabilu bezvadu savienojumu. Bez kompromisiem un sarežģījumiem.
Piezīme: Maksimālā 2x50W jauda tiek sasniegta, izmantojot 24V / vismaz 3A barošanas avotu. Intensīvas lietošanas gadījumā uz mikroshēmas ieteicams uzstādīt radiatoru.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Kropļojumi zem 0.1% (THD) — skaņa saglabājas precīza un tīra pat pie liela skaļuma, bez krakšķiem vai nevēlamiem trokšņiem.
- Bluetooth 5.0 ar 15m darbības rādiusu — brīvi pārvietojieties pa telpu, nezaudējot savienojumu ar tālruni vai klēpjdatoru.
- Dubultā audio ieeja — pārslēdzieties starp Bluetooth un 3.5mm ligzdu bez adapteriem; vadam ir automātiska prioritāte.
- D klases efektivitāte virs 87% — ģenerē ievērojami mazāk siltuma nekā klasiskie AB klases pastiprinātāji, nodrošinot ilgāku kalpošanas laiku bez papildu dzesēšanas.
- Saderīgs ar 4–8Ω / 50–200W skaļruņiem — lieliski piemērots plašam DIY vai gatavo pasīvo skaļruņu klāstam bez modifikācijām.
- Potenciometrs ar integrētu slēdzi — kontrolējiet skaļumu un ieslēdziet/izslēdziet moduli ar vienu kustību.
- PWM līdz 1.2 MHz — augsta pārslēgšanās frekvence novērš dzirdamus traucējumus un vienkāršo izejas filtrēšanu.

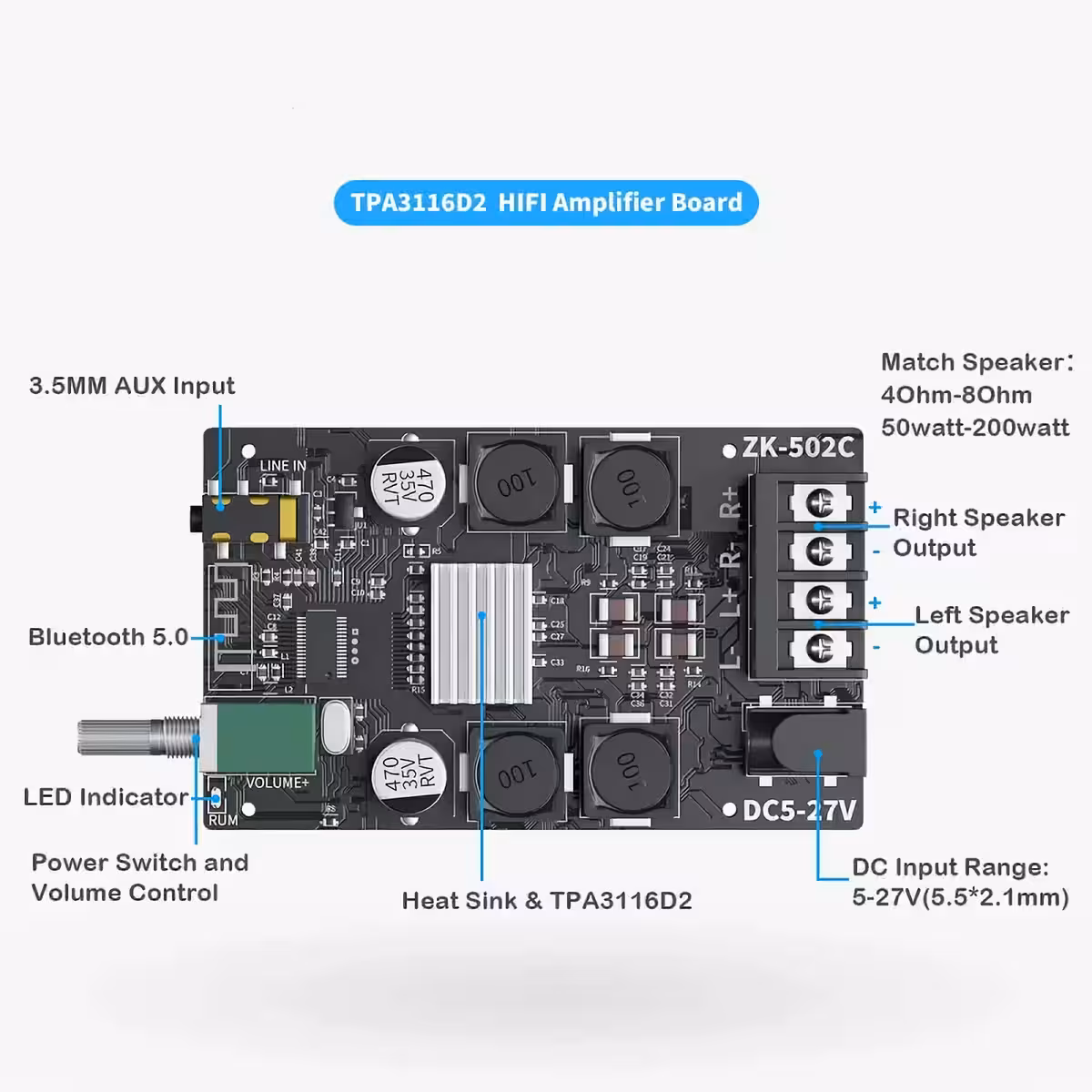

Detaļas un veiktspēja
TPA3116D2 mikroshēma darbojas D klasē ar arhitektūru, kas vairāk nekā 87% patērētās enerģijas pārvērš skaņā, nevis siltumā. PWM modulācijas frekvence līdz 1.2 MHz novērš traucējumus dzirdamajā diapazonā un samazina izejas filtra prasības. Rezultāts ir dinamiska un skaidra skaņa bez artefaktiem.

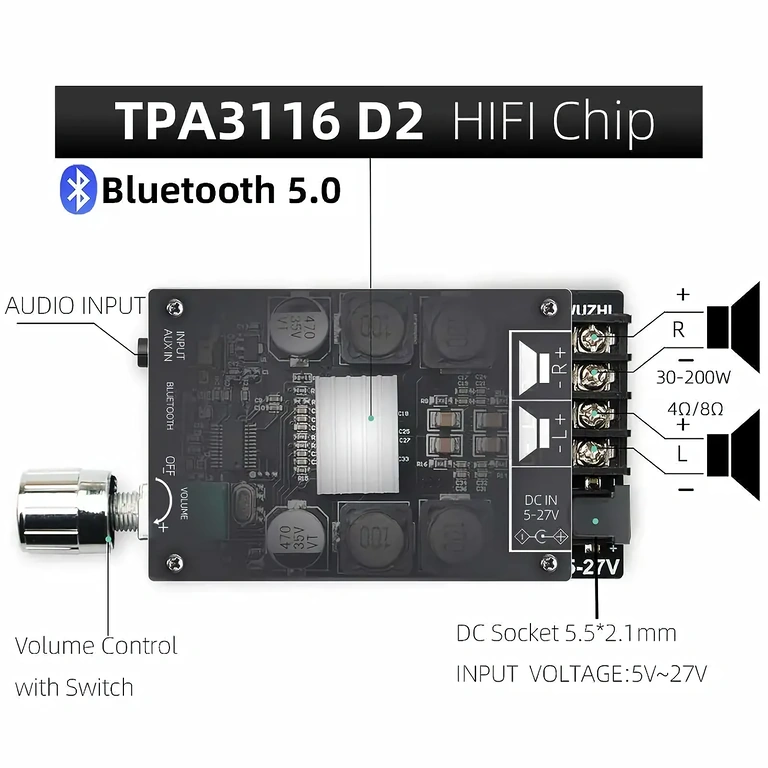

Bluetooth 5.0 savienojums uztur stabilu saikni līdz pat 15 metru attālumā bez jūtamas aiztures. Ja vēlaties izmantot vadu, vienkārši pievienojiet to 3.5mm ligzdai — modulis automātiski pārslēgsies uz to. Barošana tiek nodrošināta caur standarta 5.5×2.1mm ligzdu, kas ir saderīga ar vairumu laboratorijas barošanas avotu vai tīkla adapteru.
| Parametrs | Vērtība / Detaļa |
|---|---|
| Pastiprinātāja mikroshēma | TPA3116D2 (Texas Instruments) |
| Pastiprināšanas klase | D klase |
| Izejas jauda | 2x50W (Stereo) |
| Kopējie harmoniskie kropļojumi (THD) | Zem 0.1% |
| Skaļruņu pretestība | 4 – 8 Omi |
| Saderīgo skaļruņu jauda | 50W – 200W |
| Bluetooth versija | 5.0 |
| Bluetooth rādiuss | Līdz 15 metriem |
| Audio ieejas | Bluetooth 5.0 + 3.5mm ligzda |
| Skaļuma kontrole | Potenciometrs ar integrētu barošanas slēdzi |
| PWM frekvence | Līdz 1.2 MHz |
| Barošanas spriegums | 18V – 24V DC |
| Minimālā ieteicamā strāva | Virs 3A |
| Barošanas savienotājs | 5.5×2.1mm ligzda |

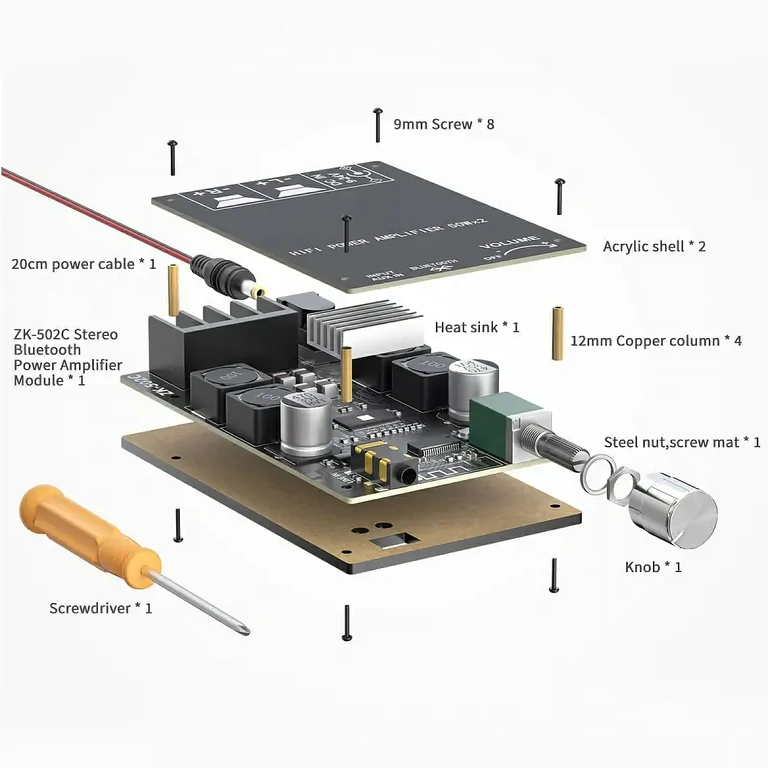

Komplektā ietilpst
- 1x Bluetooth stereo audio pastiprinātāja modulis 2x50W TPA3116D2
Biežāk uzdotie jautājumi
Kādus skaļruņus varu pievienot šim modulim?
Jebkurus pasīvos skaļruņus ar pretestību no 4 līdz 8 Omiem un nominālo jaudu 50W–200W. Modulis nav paredzēts aktīvajiem skaļruņiem vai austiņām.
Kāds barošanas avots man ir nepieciešams?
Stabilizēts DC barošanas avots ar 18V–24V spriegumu un vismaz 3A strāvu. Lai iegūtu maksimālo jaudu, ideāla izvēle būs 24V/5A barošanas bloks. Savienotājs ir standarta 5.5×2.1mm ligzda.
Vai varu vienlaicīgi izmantot Bluetooth un 3.5mm ligzdu?
Nē. Modulis vienlaikus atbalsta tikai vienu audio avotu. Pievienojot 3.5mm kabeli, tas automātiski iegūst prioritāti pār Bluetooth savienojumu.
Vai man ir nepieciešams radiators?
Vidējā skaļumā modulis darbojas bez radiatora. Ja plānojat to ilgstoši izmantot pie maksimālās jaudas, uzstādiet alumīnija radiatoru uz TPA3116D2 mikroshēmas — tas pagarinās kalpošanas laiku un pasargās no termiskās aizsardzības aktivizēšanās.
Vai tas ir piemērots DIY projektiem un pašbūvētiem skaļruņiem?
Jā, tas ir radīts tieši šim mērķim. Mājas audio sistēmas, pārnēsājami Bluetooth skaļruņi, pielāgoti pastiprinātāji — kompaktais izmērs un dubultā savienojamība padara to par lielisku izvēli jebkuram DIY audio projektam.
