Bezkontakta IR kustības sensors – gaismas vadība ar rokas mājienu
Virtuvē rokas ir aizņemtas ar gatavošanu, darbnīcā tās ir sasmērētas, bet vannasistabā svarīga ir maksimāla higiēna. Ir situācijas, kad klasiskais gaismas slēdzis ir neērts vai pat nevēlams. Pietiek ar vienu rokas mājienu 3–8 cm attālumā no sensora, lai ieslēgtu, izslēgtu vai noregulētu LED apgaismojuma intensitāti.
Piezīme: Rūpnīcas iestatījums ir ON/OFF režīms. Papildu funkcijas (dimmeris, plūstoša ieslēgšanās/izslēgšanās) tiek aktivizētas, savienojot (sasaistot) shēmas plates A, B, C vai D kontaktus, kā norādīts programmēšanas instrukcijā.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Nekāda kontakta, nekādu nospiedumu — sensors uztver rokas kustību 3–8 cm attālumā, novēršot nepieciešamību pieskarties slēdzim un atstāt pirkstu nospiedumus uz mēbelēm.
- ON/OFF un dimmeris vienā modulī — īss mājienu pārslēdz gaismu, bet ilgāka turēšana regulē spilgtumu bez papildu aprīkojuma.
- Saderīgs ar 5V, 12V un 24V DC — darbojas ar jebkuru standarta LED sistēmu bez nepieciešamības pēc papildu adapteriem.
- Slodze līdz 3A / 36W — pietiekami jaudīgs 2–3 metrus garai LED lentei vai naktsgaldiņa apgaismojumam.
- Fade in / fade out funkcija — gaisma ieslēdzas un izslēdzas plūstoši, saudzējot acis no pēkšņām izmaiņām.
- Kompakti izmēri (50 × 12 × 7,9 mm) — viegli paslēpjams mēbeļu nišās, aiz paneļiem vai spoguļiem.
- Plug-and-play — gatavs lietošanai uzreiz pēc pieslēgšanas ON/OFF režīmā, nav nepieciešama sarežģīta konfigurācija.
Tehniskā informācija un veiktspēja
Infrasarkanais tuvuma sensors reaģē zibens ātrumā, un to neietekmē apkārtējais apgaismojums. PWM izeja nodrošina vienmērīgu un precīzu gaismas intensitātes regulēšanu bez mirgošanas. Iekšējais tranzistors atbalsta 3A pastāvīgo strāvu, bet 3–8 cm uztveršanas zona samazina viltus aktivizēšanos pat kustīgā vidē.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Barošanas spriegums | 5V / 12V / 24V DC |
| Maksimālā izejas strāva | 3A |
| Maksimālā jauda | 36W |
| Sensora tips | Infrasarkanais (IR) tuvuma sensors |
| Uztveršanas attālums | 3 – 8 cm |
| Darbības režīmi | ON/OFF, Dimmeris (fade in/out) |
| Vadības metode | Žestu vadība (bezkontakta) |
| Saderība | DC LED (lentes, moduļi, spuldzes) |
| Izmēri | 50 × 12 × 7,9 mm |
| Savienojuma veids | Lodējami kontakti uz PCB |
Programmēšanas un lietošanas instrukcija
- Noklusējuma režīms (ON/OFF): Bez izmaiņām sensors darbojas kā standarta slēdzis – rokas mājiens ieslēdz vai izslēdz gaismu.
- Dimmera aktivizēšana: Savienojiet (salodējiet) A un B kontaktus uz plates, lai aktivizētu dimmera funkciju. Īss mājiens ieslēdz/izslēdz, bet ilgāka rokas turēšana regulē spilgtumu.
- Fade In / Fade Out aktivizēšana: Savienojiet C un D kontaktus plūstošai gaismas pārejai.
- Papildu kombinācijas: A, B, C un D kontaktus var kombinēt atbilstoši tehniskajai specifikācijai pielāgotiem scenārijiem.

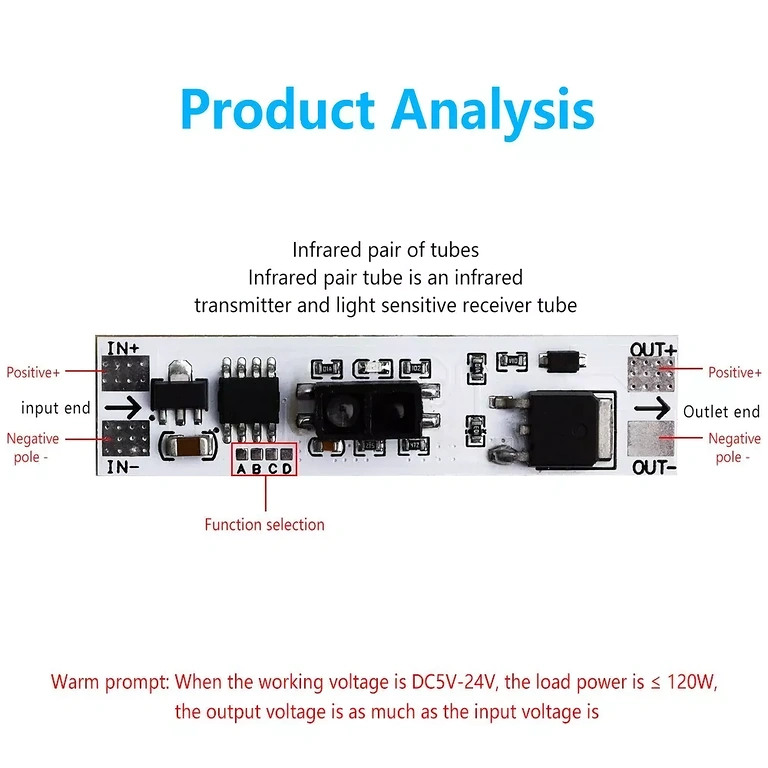

- Elektriskais pieslēgums: Pievienojiet pozitīvo (+) barošanu pie VCC, negatīvo (–) pie GND, un OUT izeju pie LED slodzes pozitīvā pola.
- Testēšana: Pēc pieslēgšanas pietuviniet roku 3–8 cm attālumā – indikatora LED uz plates apstiprinās signāla uztveršanu.
Komplektācija
- 1 × Bezkontakta IR sensora modulis ar dimmera funkciju
Biežāk uzdotie jautājumi
Vai darbojas ar parastām 12V LED lentēm?
Jā, modulis ir pilnībā saderīgs ar vienkrāsainām 12V DC LED lentēm. Pārliecinieties, ka kopējā slodze nepārsniedz 3A (maksimums 36W pie 12V).
Vai sensors var aktivizēties nejauši?
Uztveršanas zona ir kalibrēta 3–8 cm attālumam. Izvairieties no sensora uzstādīšanas tieši pretī atstarojošām virsmām vai vietās, kur garām var pārvietoties objekti ļoti tuvu sensoram.
Vai ir nepieciešama programmēšana vai programmatūra?
Nē. Modulis darbojas uzreiz pēc pieslēgšanas. Papildu funkcijas tiek aktivizētas fiziski, savienojot kontaktus uz plates – nav nepieciešami datori vai aplikācijas.
Vai var izmantot ar E27 spuldzēm vai 230V tīklu?
Nē. Modulis ir paredzēts tikai DC (līdzstrāvas) slodzēm – LED lentēm vai moduļiem ar 5V, 12V vai 24V spriegumu. Tas nav paredzēts 230V maiņstrāvas tīklam.
