Pašregulējošas uzgaļu knaibles – profesionāla kvadrātveida presēšana elektrosadales skapjiem
Strādājot pie elektrosadales skapja, viena nepareizi saspiesta savienojuma dēļ var tikt sabojāts viss ilgais darbs. Knaibles bez pašregulācijas mehānisma rada kļūdu risku — pārāk vājš spiediens, un uzgalis izslīdēs, pārāk spēcīgs, un vadītājs tiks bojāts. Ar šo presēšanas komplektu katrs cikls noslēdzas tieši tad, kad nepieciešams: viens klikšķis, ideāls uzgalis un nekādu kompromisu.
Piezīme: Komplektā iekļautie uzgaļi ir izolēti cauruļveida uzgaļi (ferules), kas paredzēti tikai daudzdzīslu elektriskajiem vadiem. Pirms presēšanas pārbaudiet vada šķērsgriezumu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Sprūdmehānisms ar automātisku atbrīvošanu — nav iespējams saspiest nepilnīgi vai pārmērīgi; knaibles atveras pašas tikai pēc optimālā spēka sasniegšanas, neatkarīgi no uzgaļa izmēra.
- Kvadrātveida presēšana ar 4 spīlēm — rūpnieciskajos paneļos iecienīts standarts, kas nodrošina vienmērīgu spiediena sadali un augstāku mehānisko izturību nekā klasiskā sešstūra presēšana.
- 1200 uzgaļi 8 izmēros — no 0,5 mm² līdz 10 mm², pilnīgi pietiekami pilna dzīvojamā sektora sadales skapja montāžai bez papildu pirkumiem.
- Termiski apstrādāta tērauda žokļi — izturīgi pret intensīvu un atkārtotu lietošanu bez priekšlaicīga nodiluma, pat būvlaukuma apstākļos.
- Ergonomisks, neslīdošs rokturis — mazais svars un teksturētais satvēriens samazina rokas nogurumu ilgstošā sērijveida darbā.
- Integrēta fiksācijas skava — droši notur knaibles aizvērtā stāvoklī transportēšanas laikā, novēršot nejaušu atvēršanos instrumentu somā.
Detaļas un veiktspēja

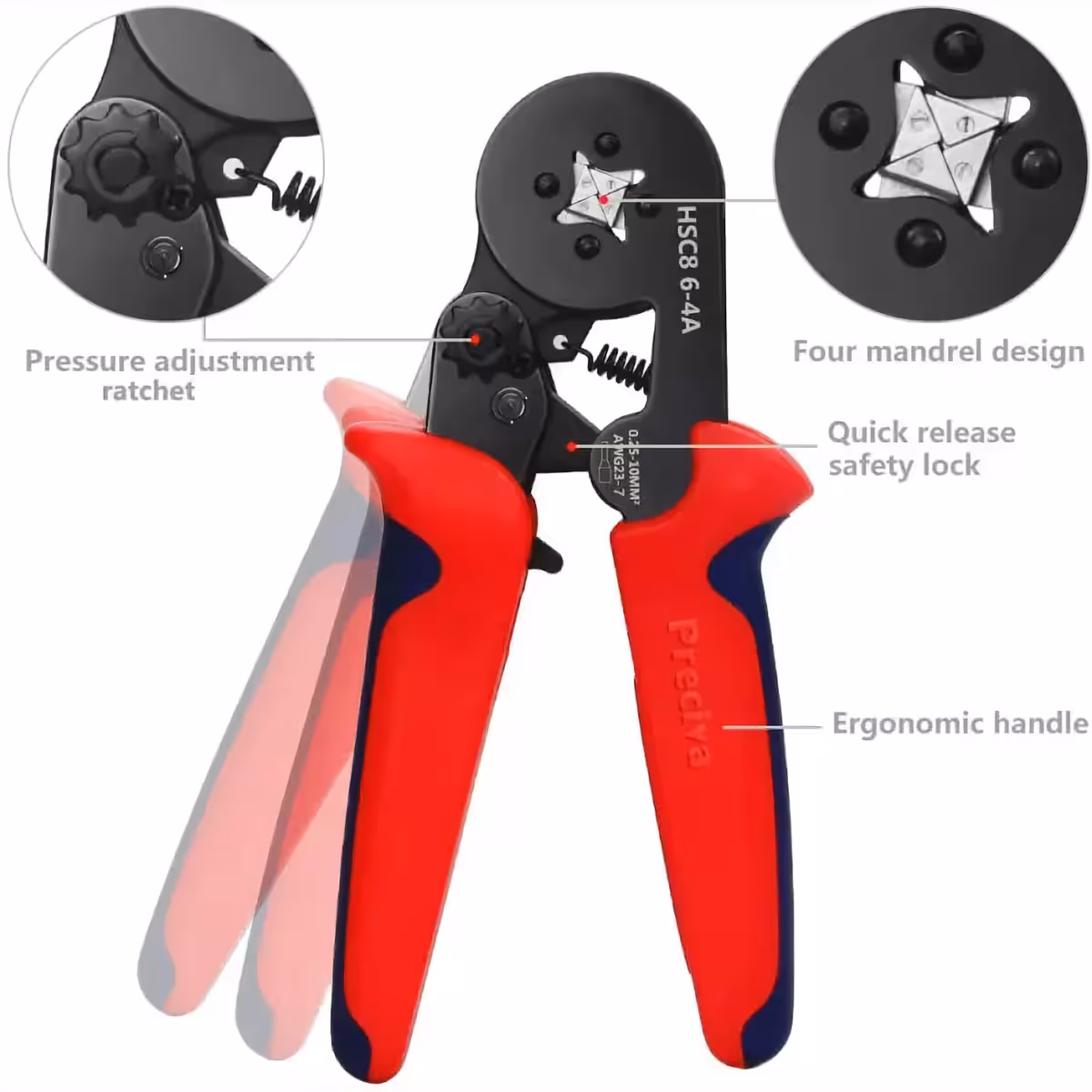

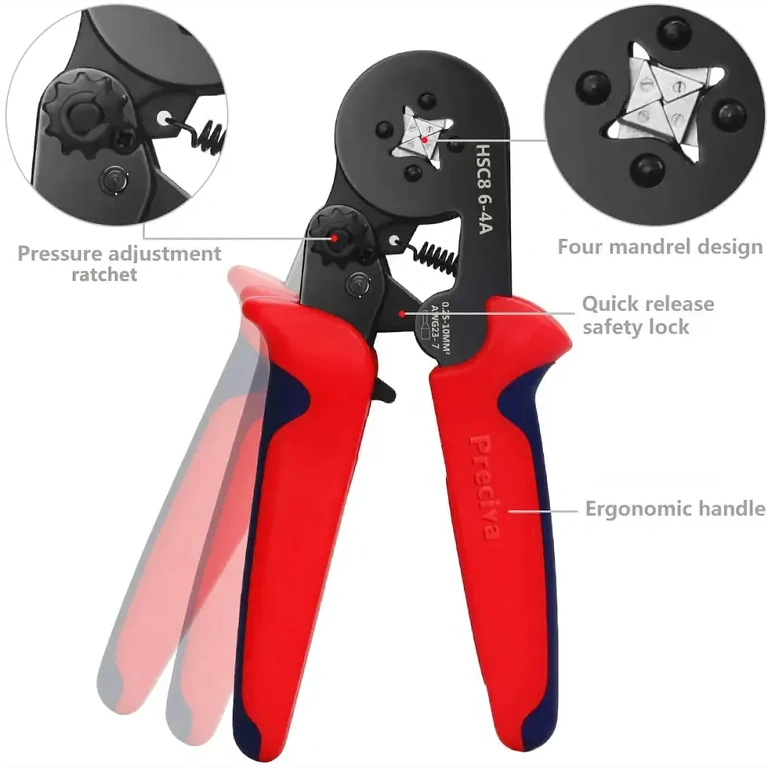

Šī instrumenta sirds ir sprūdmehānisms ar pašregulējošu sviru — tas automātiski kalibrējas atbilstoši ievietotā uzgaļa izmēram, neprasot nekādu manuālu regulēšanu. Četru spīļu presēšanas sistēma veido vienmērīgu kvadrātveida šķērsgriezumu, ko augstu vērtē rūpnieciskajās instalācijās un automatizācijas paneļos, jo tas neatstāj nespiestas kontakta zonas. Termiski apstrādātā tērauda žokļi saglabā presēšanas ģeometrisko precizitāti pat pēc tūkstošiem ciklu.
| Parametrs | Vērtība / Detaļa |
|---|---|
| Presēšanas veids | Kvadrātveida – 4 spīles |
| Mehānisms | Sprūdrats ar pašregulāciju un automātisku atbrīvošanu |
| Presēšanas diapazons | 0,5 – 10 mm² |
| Uzgaļu saderība | Izolēti cauruļveida uzgaļi daudzdzīslu vadiem |
| Rokturis | Ergonomisks, neslīdošs, viegls |
| Uzglabāšanas skava | Jā – droša fiksācija |
| Komplektā iekļautie uzgaļi | 1200 gab. – 8 izmēri: 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4,0 / 6,0 / 10,0 mm² |
| Žokļu materiāls | Termiski apstrādāts tērauds |
Lietošanas instrukcija
- Vada sagatavošana: Nogrieziet daudzdzīslu vadu vajadzīgajā garumā un noņemiet izolāciju atbilstoši izvēlētā uzgaļa garumam.
- Uzgaļa uzlikšana: Ievietojiet atbrīvoto vadu atbilstoša izmēra cauruļveida uzgalī.
- Ievietošana knaiblēs: Saspiediet rokturus, lai atvērtu žokļus, un ievietojiet uzgali ar vadu attiecīgajā ligzdā.
- Presēšana: Pakāpeniski saspiediet rokturus. Sprūdmehānisms automātiski atbrīvosies ar dzirdamu klikšķi, tiklīdz būs sasniegts optimālais spēks.
- Izņemšana un pārbaude: Atveriet žokļus un izņemiet saspiesto uzgali. Vizuāli pārliecinieties, ka presēšana ir vienmērīga un vads ir stingri nostiprināts.

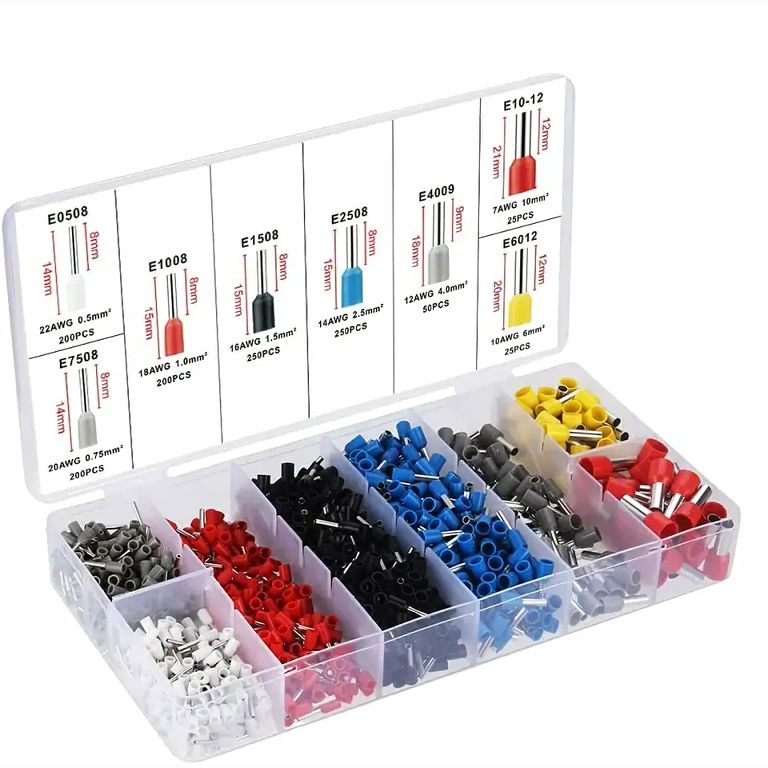

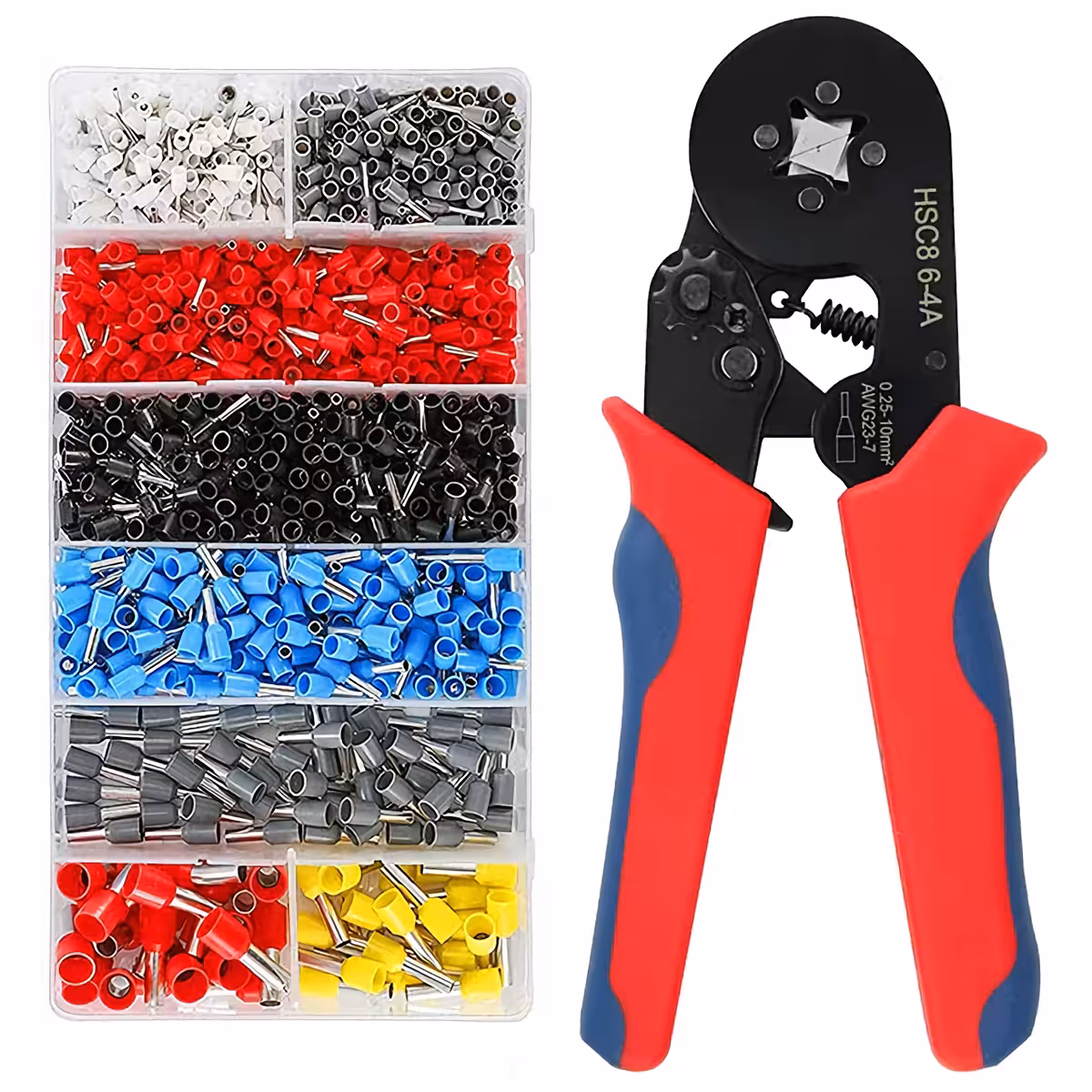

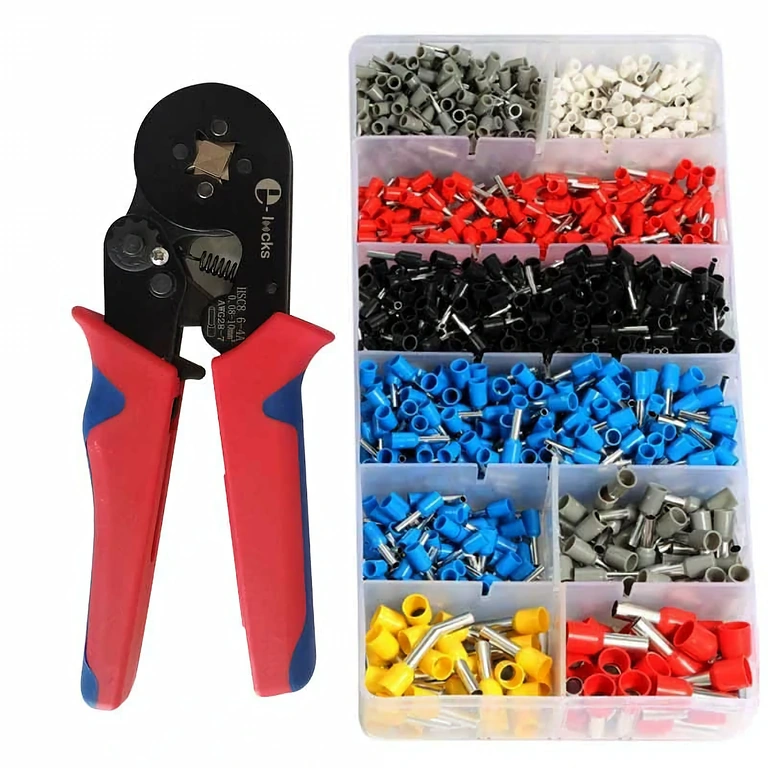

Iepakojuma saturs
- 1x Profesionālas pašregulējošas uzgaļu knaibles ar sprūdmehānismu
- 200x Izolēti uzgaļi 0,50 mm²
- 200x Izolēti uzgaļi 0,75 mm²
- 200x Izolēti uzgaļi 1,00 mm²
- 250x Izolēti uzgaļi 1,50 mm²
- 250x Izolēti uzgaļi 2,50 mm²
- 50x Izolēti uzgaļi 4,00 mm²
- 25x Izolēti uzgaļi 6,00 mm²
- 25x Izolēti uzgaļi 10,00 mm²
Biežāk uzdotie jautājumi
Vai knaibles darbojas arī ar neizolētiem vara uzgaļiem?
Jā, tās var izmantot arī ar neizolētiem uzgaļiem, ja to šķērsgriezums ir robežās no 0,5 līdz 10 mm². Komplektā iekļauti tikai izolēti uzgaļi.
Kāda ir praktiskā atšķirība starp kvadrātveida un sešstūra presēšanu?
Četru spīļu presēšana veido kvadrāta formu, kas vienmērīgi sadala spiedienu pa visu uzgaļa virsmu. Rezultātā tiek iegūta labāka mehāniskā un elektriskā izturība nekā ar sešstūra presēšanu, tāpēc tas ir standarts rūpnieciskajās instalācijās un automatizācijas paneļos.
Vai ar šīm knaiblēm var presēt monolītus (cietus) vadus?
Tas nav ieteicams. Gan knaibles, gan komplektā iekļautie uzgaļi ir paredzēti daudzdzīslu (vītiem) vadiem. Presējot monolītus vadus, var tikt bojāts vads vai izveidots nedrošs savienojums.
Kā zināt, ka presēšana ir pabeigta pareizi?
Sprūdmehānisms izdod skaidru, dzirdamu un jūtamu klikšķi, kad sasniegts nepieciešamais spēks. Pirms šī brīža knaibles nav iespējams atvērt, tāpēc nepilnīga presēšana ir fiziski neiespējama.
Vai komplekts ir piemērots gan dzīvojamo māju, gan rūpnieciskajiem sadales skapjiem?
Jā. Diapazons 0,5–10 mm² aptver vadības kabeļus, automatizāciju un jaudas ķēdes. Kvadrātveida presēšanas standarts padara to piemērotu arī rūpnieciskajiem paneļiem, ne tikai dzīvojamo māju instalācijām.
