Automātisks ūdens līmeņa relejs ar 3 sensoriem – sūkņa vadība bez manuālas uzraudzības
Vai esat aizmirsis izslēgt sūkni, un tvertne ir pārplūdusi? Vai varbūt ūdens līmenis ir nokrities tik zemu, ka sūknis darbojas tukšgaitā? Šis automātiskais ūdens līmeņa regulators atrisinās šīs problēmas — tas patstāvīgi ieslēdz un izslēdz sūkni atkarībā no sensoru fiksētā ūdens līmeņa. Jums vairs nebūs jāiejaucas procesā.

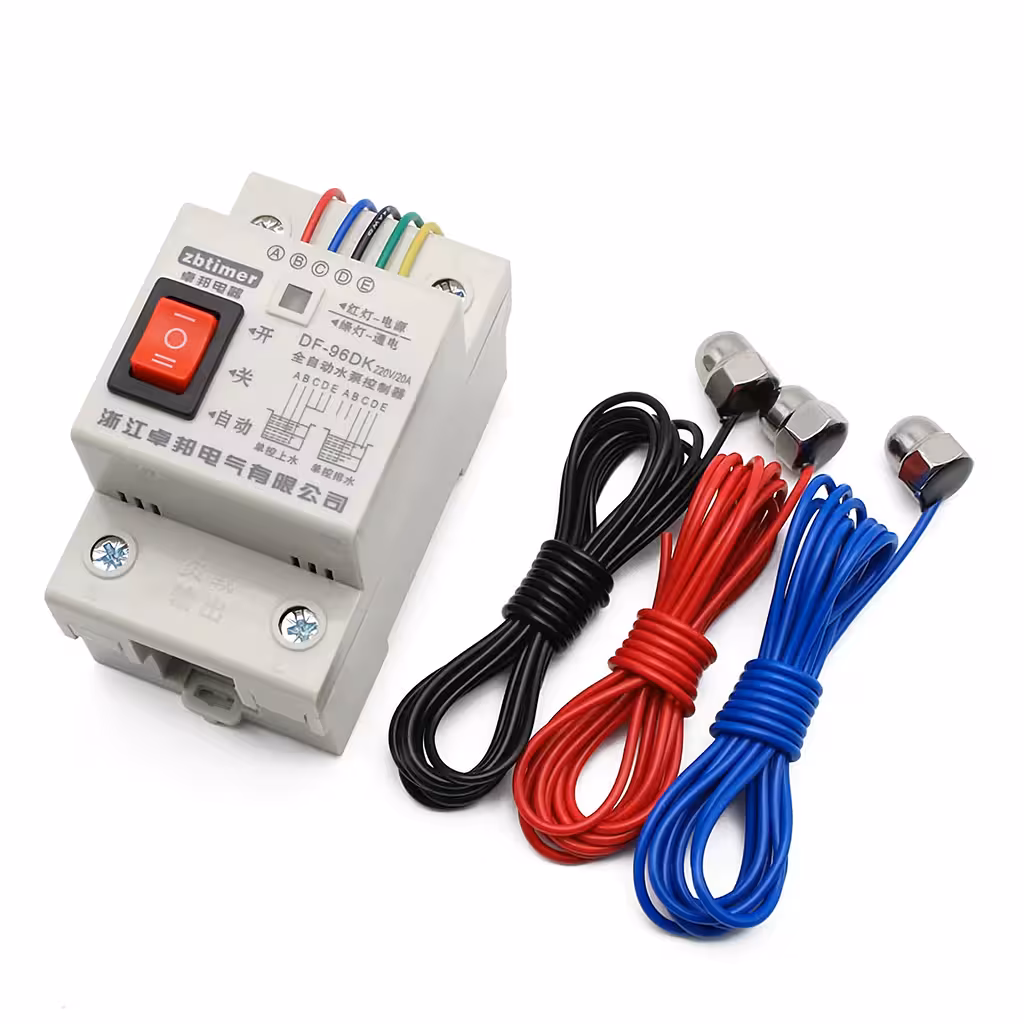

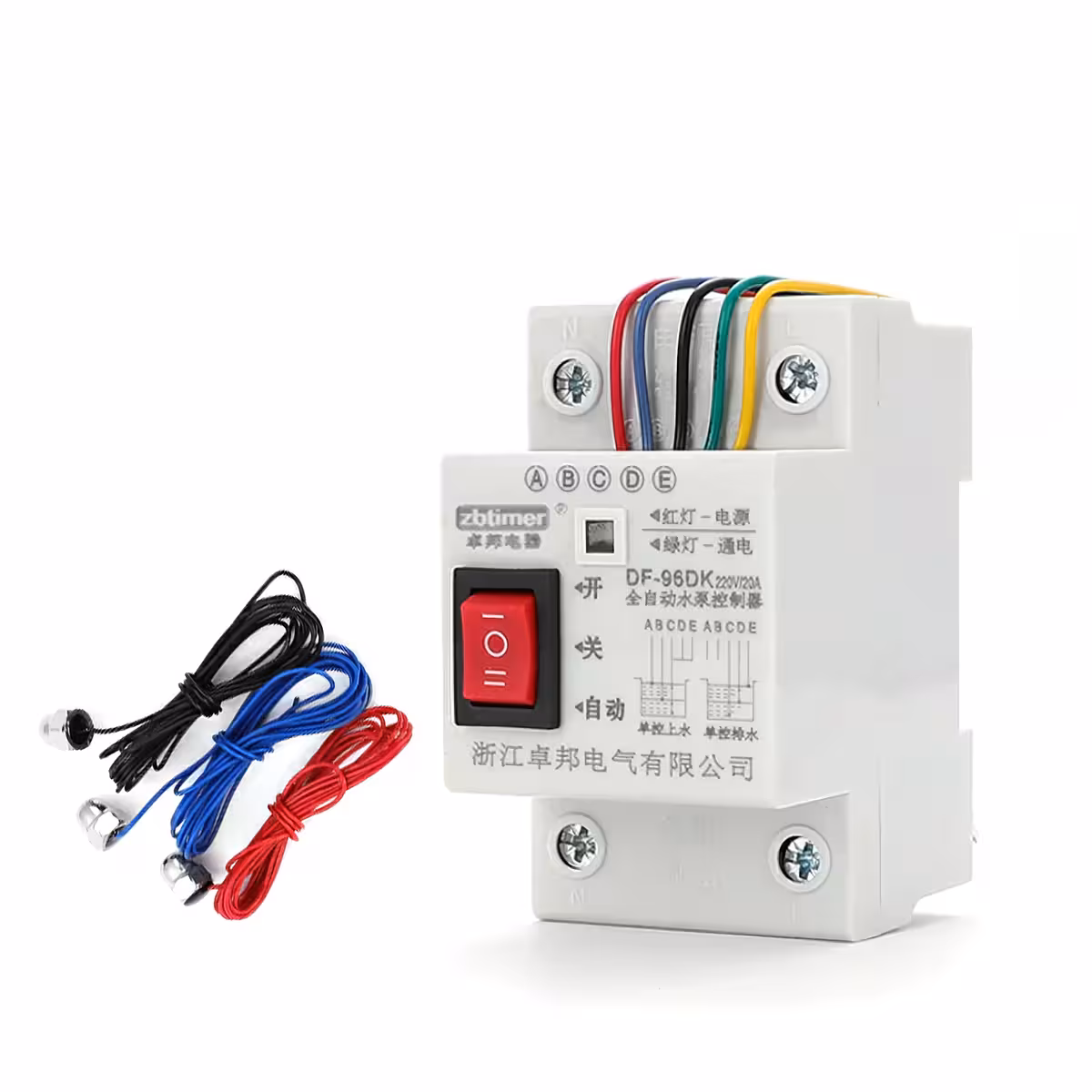

Piezīme: Komplektā ietilpst vadības relejs un 3 līmeņa sensori (katrs 5 m garš). Ūdens sūknis komplektā nav iekļauts.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Iekļauti 3 sensori ar 5 m vadiem — gatavs risinājums dziļām tvertnēm vai vidēja izmēra baseiniem bez papildu izmaksām
- Releja izeja 20A / 220V (rezistīvā slodze) — piemērots jaudīgiem sūkņiem bez pārslodzes riska

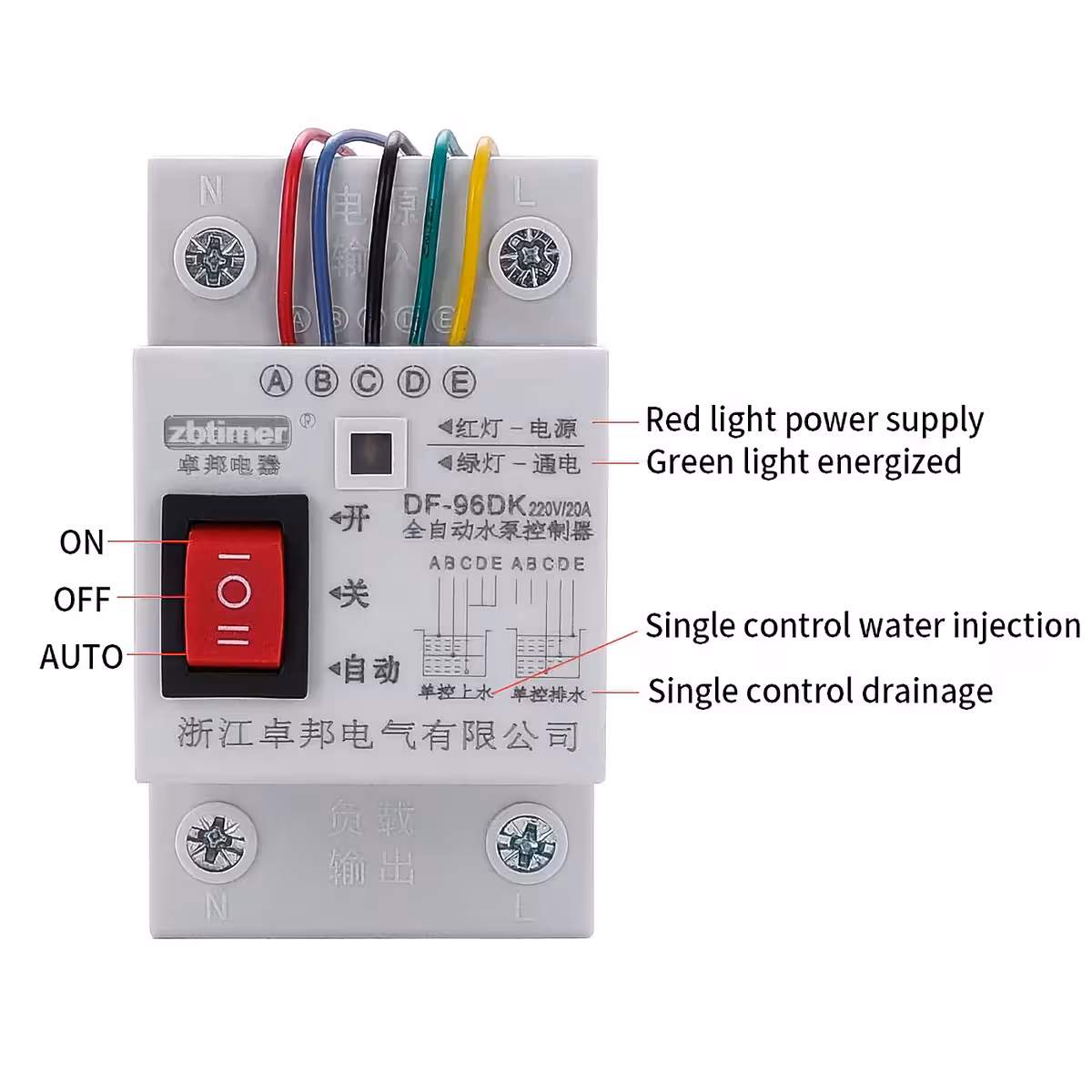

- 3 režīmi: AUTO / ON / OFF — pārslēdzieties uz manuālo režīmu dažu sekunžu laikā, nemainot vadu savienojumus
- 4 iepriekš konfigurēti scenāriji — uzpilde, iztukšošana, minimālā līmeņa uzturēšana vai ūdens pārsūknēšana starp divām tvertnēm ar skaidrām pieslēguma shēmām
- Krāsu kodējums (sarkans, zils, melns, zaļš, dzeltens) — viegla sensoru identifikācija, kas praktiski izslēdz kļūdas pieslēgšanas laikā

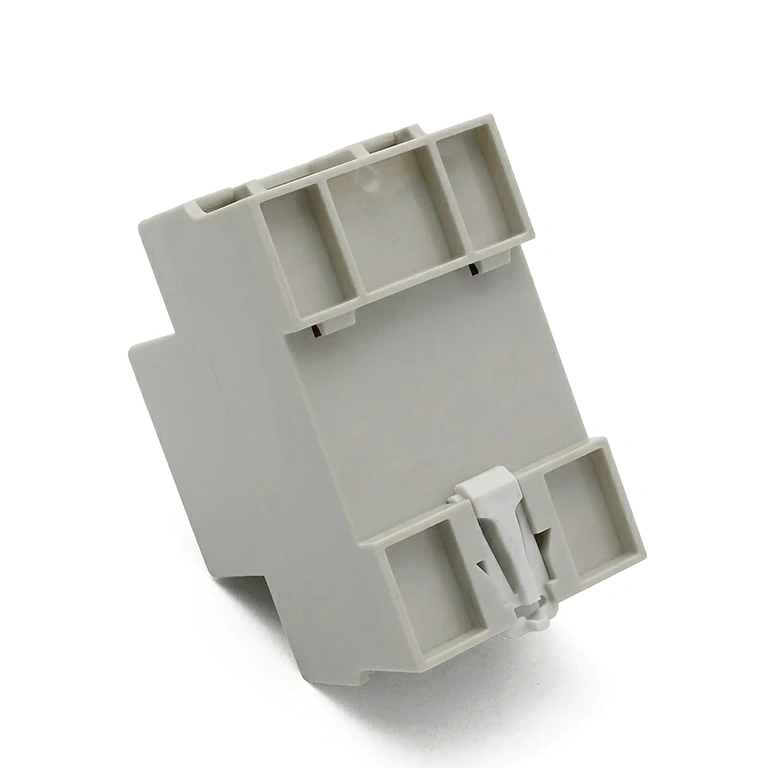

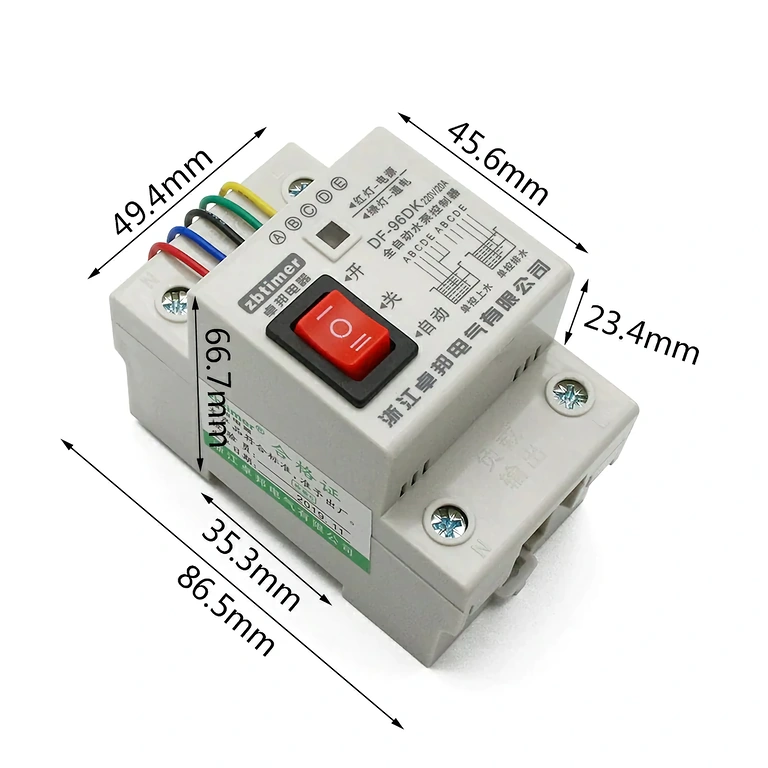

- Kompakts korpuss 86×66×49 mm — viegli ievietojams jebkurā sadales skapī vai sadales kārbā
Tehniskā informācija un veiktspēja
Līmeņa noteikšana balstās uz elektrisko vadītspēju — ūdenī iegremdētie metāla sensori noslēdz ķēdi saskarē ar šķidrumu, aktivizējot vai atslēdzot releju bez papildu sensoriem. Relejs atbalsta 20A rezistīvām slodzēm un 10A induktīvām slodzēm (motori, sūkņi), tāpēc tas lieliski darbojas ar vairumu mājsaimniecības un pusindustriālo iegremdējamo vai virszemes sūkņu. Trīspozīciju slēdzis nodrošina tūlītēju kontroli — ja nepieciešams manuāli ieslēgt vai izslēgt sūkni, nav nepieciešams atvienot vadus.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Nominālais spriegums | 220V AC |
| Releja izeja – rezistīvā slodze | 20A / 220V |
| Releja izeja – induktīvā slodze | 10A / 220V |
| Sensoru skaits komplektā | 3 sensori |
| Sensoru vada garums | 5 metri katram |
| Darbības režīmi | ON / OFF / AUTO |
| Korpusa izmēri | 86 × 66 × 49 mm |
| Saderīgs pielietojums | Tvertnes, baseini, akas, akvāriji |
Lietošanas un programmēšanas instrukcija

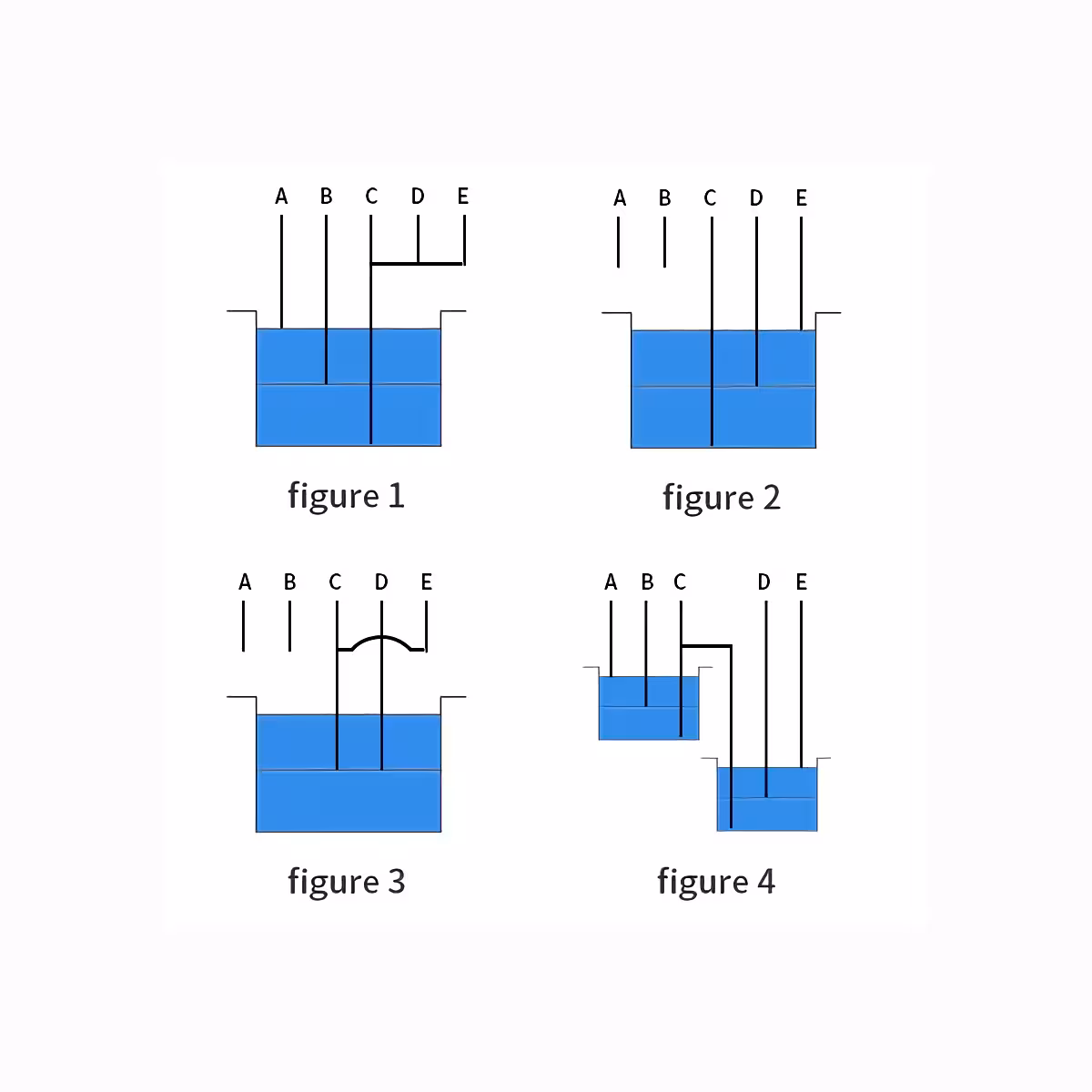

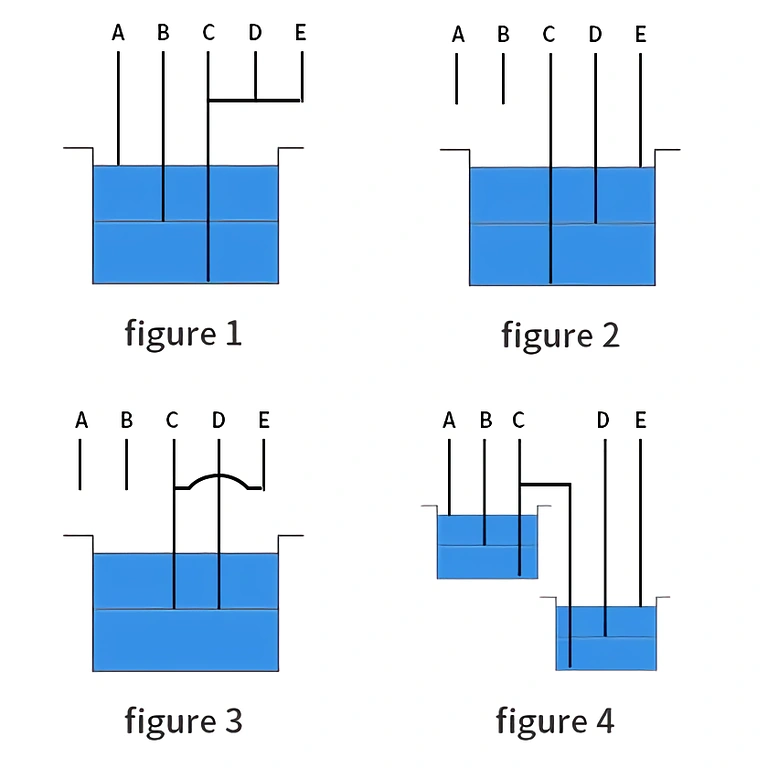

- Automātiska tvertnes uzpilde (1. attēls): Pievienojiet sensoru A (sarkans) augšējā līmenī — izslēdz sūkni, kad tvertne ir pilna; sensoru B (zils) apakšējā līmenī — ieslēdz sūkni, kad līmenis nokrītas; C (melns) kā kopējo līniju apakšā. Sensori D (zaļš) un E (dzeltens) tiek savienoti kopā ar C.
- Automātiska tvertnes iztukšošana (2. attēls): Sensors E augšējā līmenī ieslēdz sūkni; sensors D apakšējā līmenī izslēdz sūkni; C paliek kā kopējā līnija. Sensori A un B paliek atvienoti.
- Minimālā līmeņa uzturēšana (3. attēls): Pievienojiet C un D kā kontroles punktus zemam līmenim; izveidojiet īssavienojumu starp E un C. Sensori A un B paliek atvienoti. Sūknis automātiski izslēdzas, kad līmenis nokrītas zem minimālā sliekšņa.
- Automātiska vadība starp divām tvertnēm (4. attēls): Sensors A augšējā tvertnes augšējā līmenī (sūkņa izslēgšana); sensors B augšējā tvertnes apakšējā līmenī (sūkņa ieslēgšana); C kā kopējā līnija abām tvertnēm; sensors D apakšējās tvertnes zemajā līmenī (sūkņa izslēgšana); sensors E apakšējās tvertnes augstajā līmenī (sūkņa ieslēgšana). Ja augšējā aktivizācija apakšējā tvertnē nav nepieciešama, sensoru E var atvienot.
- Iestatiet slēdzi pozīcijā AUTO nepārtrauktai automātiskai darbībai vai ON/OFF tūlītējai manuālai iejaukšanās reizei.
Komplektācija
- 1× Automātiskais ūdens līmeņa relejs 220V

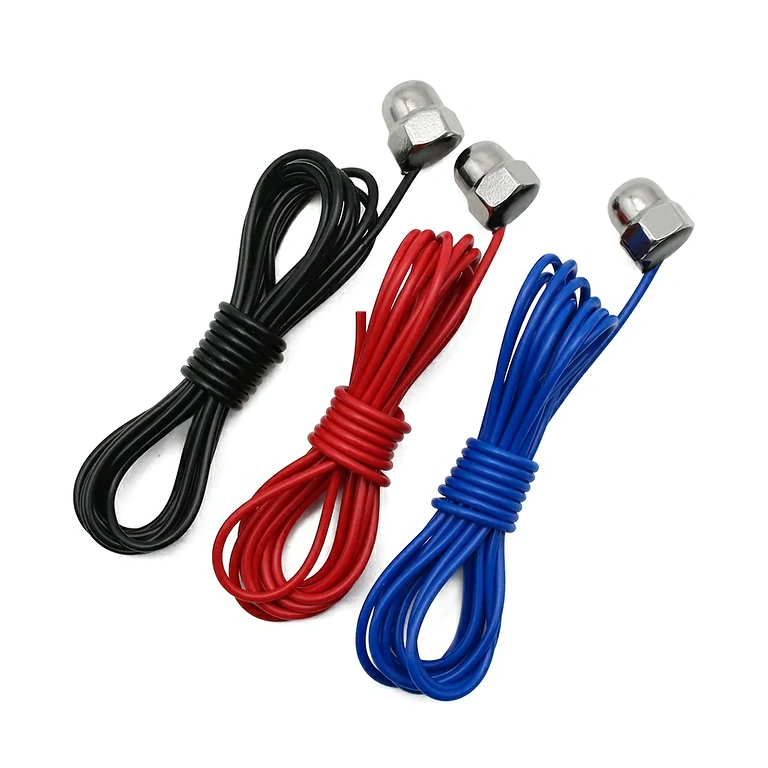

- 3× Nerūsējošā tērauda līmeņa sensori (katrs 5 m)
Biežāk uzdotie jautājumi
Vai tas ir saderīgs ar jebkura tipa iegremdējamo sūkni?
Jā, tas darbojas ar 220V AC iegremdējamiem un virszemes sūkņiem, ja vien patērētā strāva nepārsniedz 20A (rezistīvā) vai 10A (induktīvā). Pirms uzstādīšanas pārbaudiet sūkņa tehniskos datus.
Vai sensorus var izmantot sālsūdenī vai hlorētā ūdenī (baseinos)?
Jā. Sensori ir izturīgi pret koroziju un piemēroti hlorētam vai sāļam ūdenim standarta koncentrācijās. Ļoti agresīvā ķīmiskā vidē regulāri pārbaudiet sensorus un nomainiet tos, ja parādās bojājumu pazīmes.
Vai sensoru vadus var pagarināt virs 5 metriem?
Jā, izmantojot atbilstošu elektrisko kabeli un hermētiskus savienojumus. Attālumiem virs 20 m izmantojiet ekranētu kabeli — tas samazina elektriskos traucējumus, kas var radīt viltus komandas.
Kas notiek pēc strāvas padeves pārtraukuma?
Pēc strāvas atjaunošanās relejs atsāk darbību atbilstoši slēdža pozīcijai un ūdens līmenim attiecīgajā brīdī. Ierīcei nav iekšējās atmiņas — sūknis reaģē tieši uz esošajiem apstākļiem.
Vai tas var kontrolēt ūdens pārsūknēšanu starp divām tvertnēm vienlaikus?
Jā. Izmantojot 4. attēlā aprakstīto scenāriju, relejs uzrauga līmeni abās tvertnēs ar 3 iekļautajiem sensoriem un automātiski pārvalda ūdens pārsūknēšanu starp tām.
