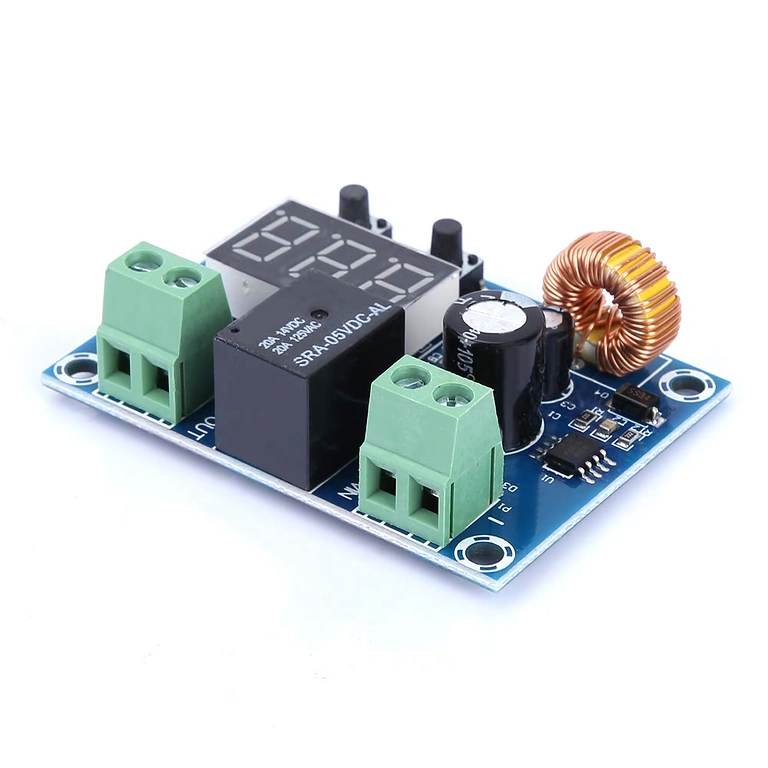

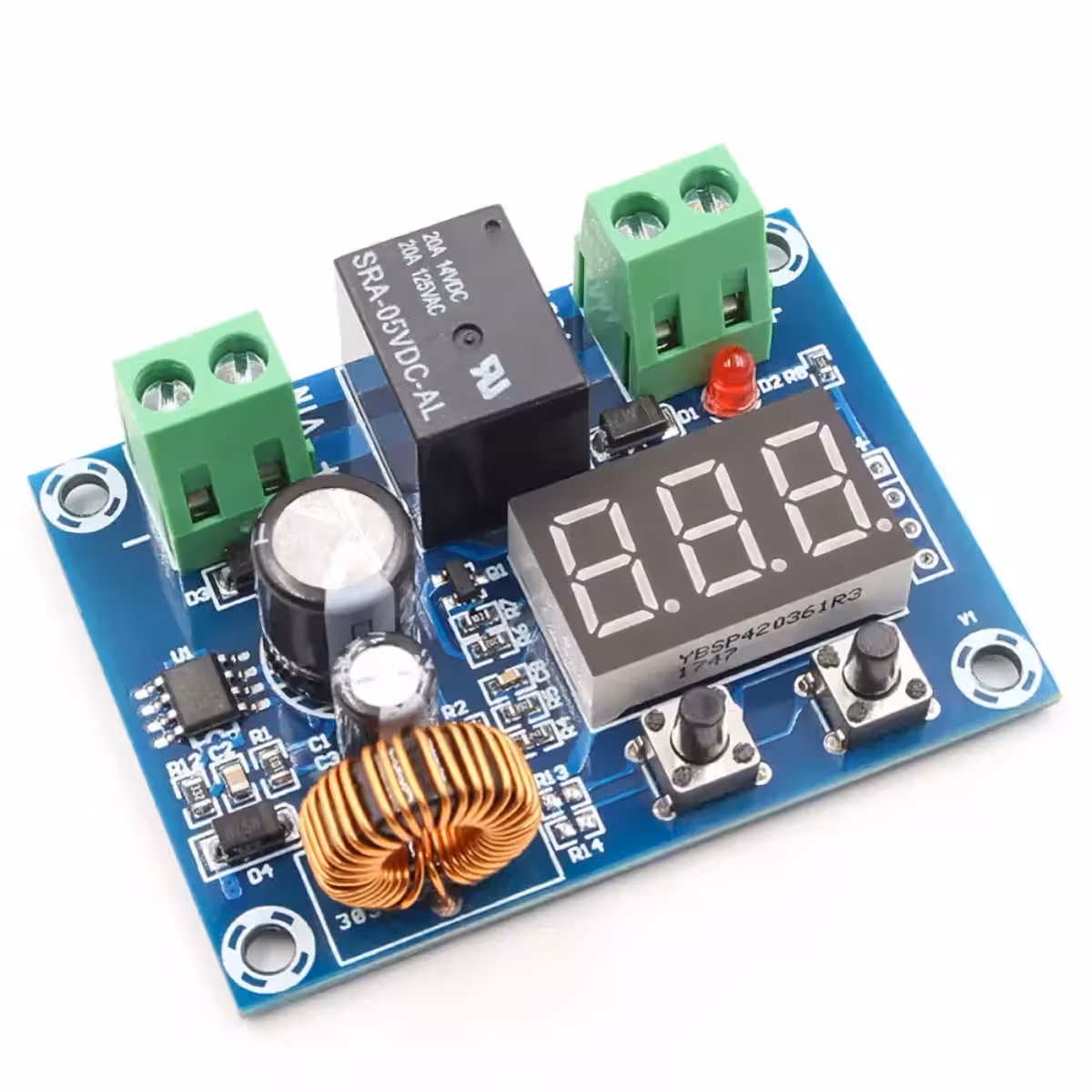

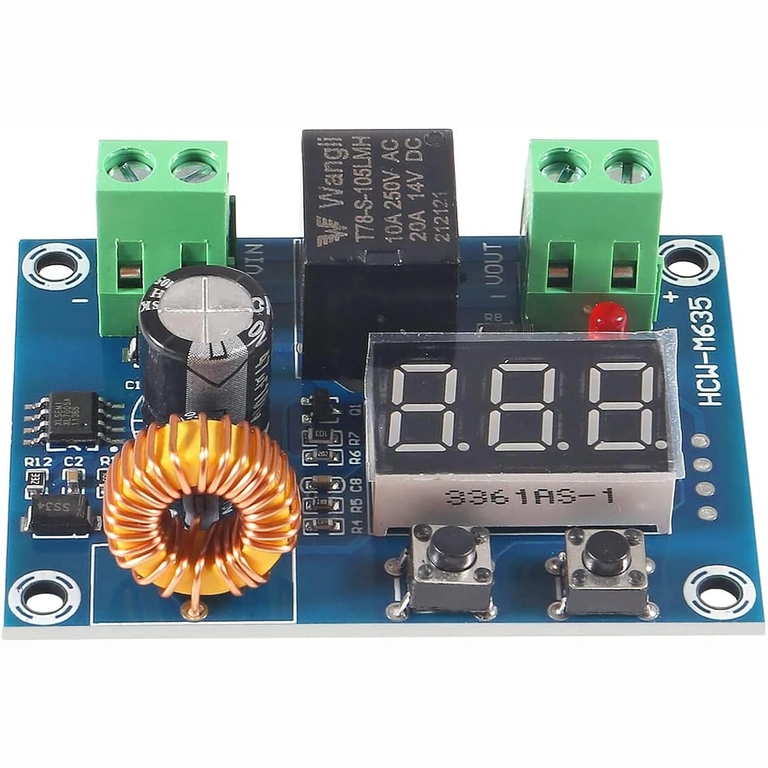

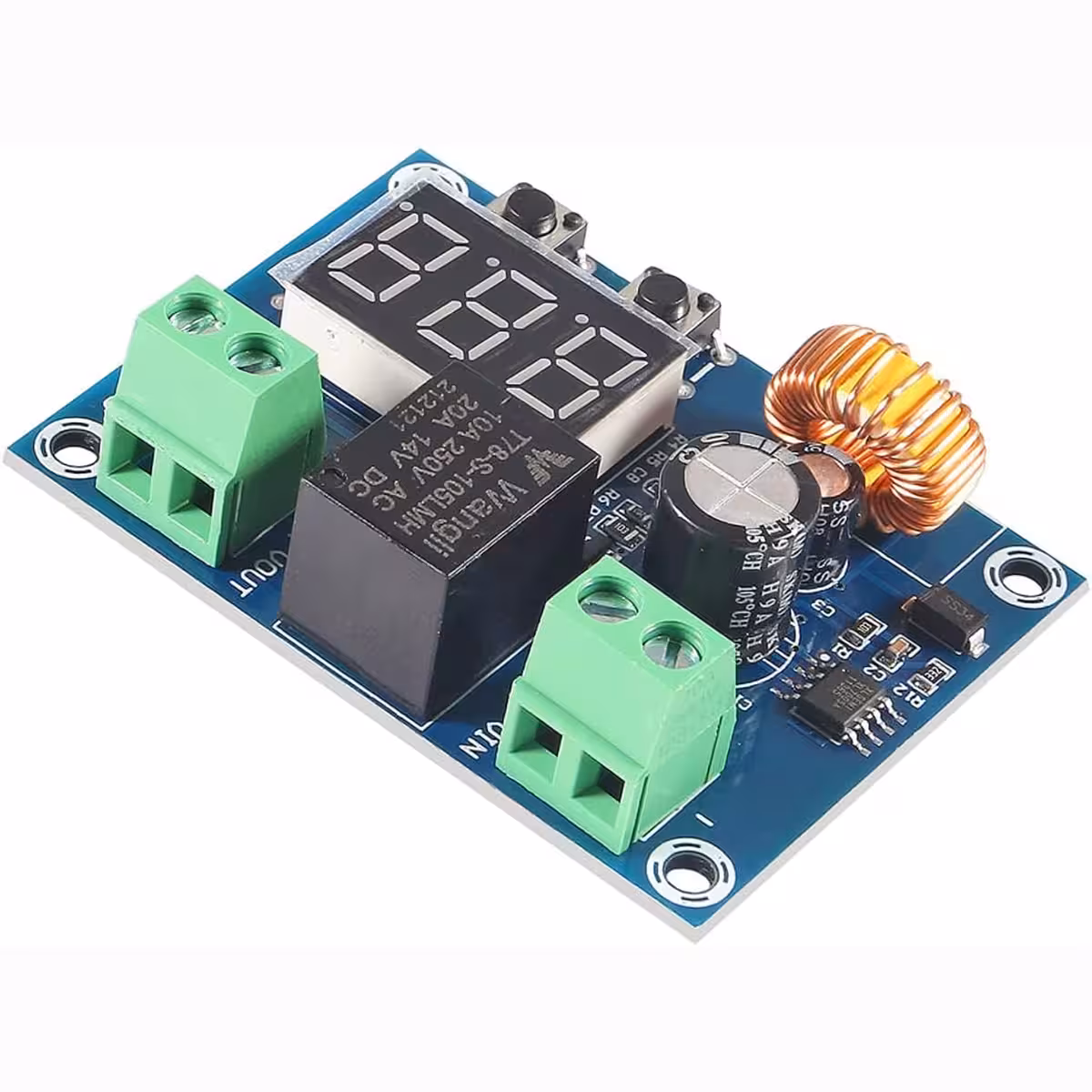

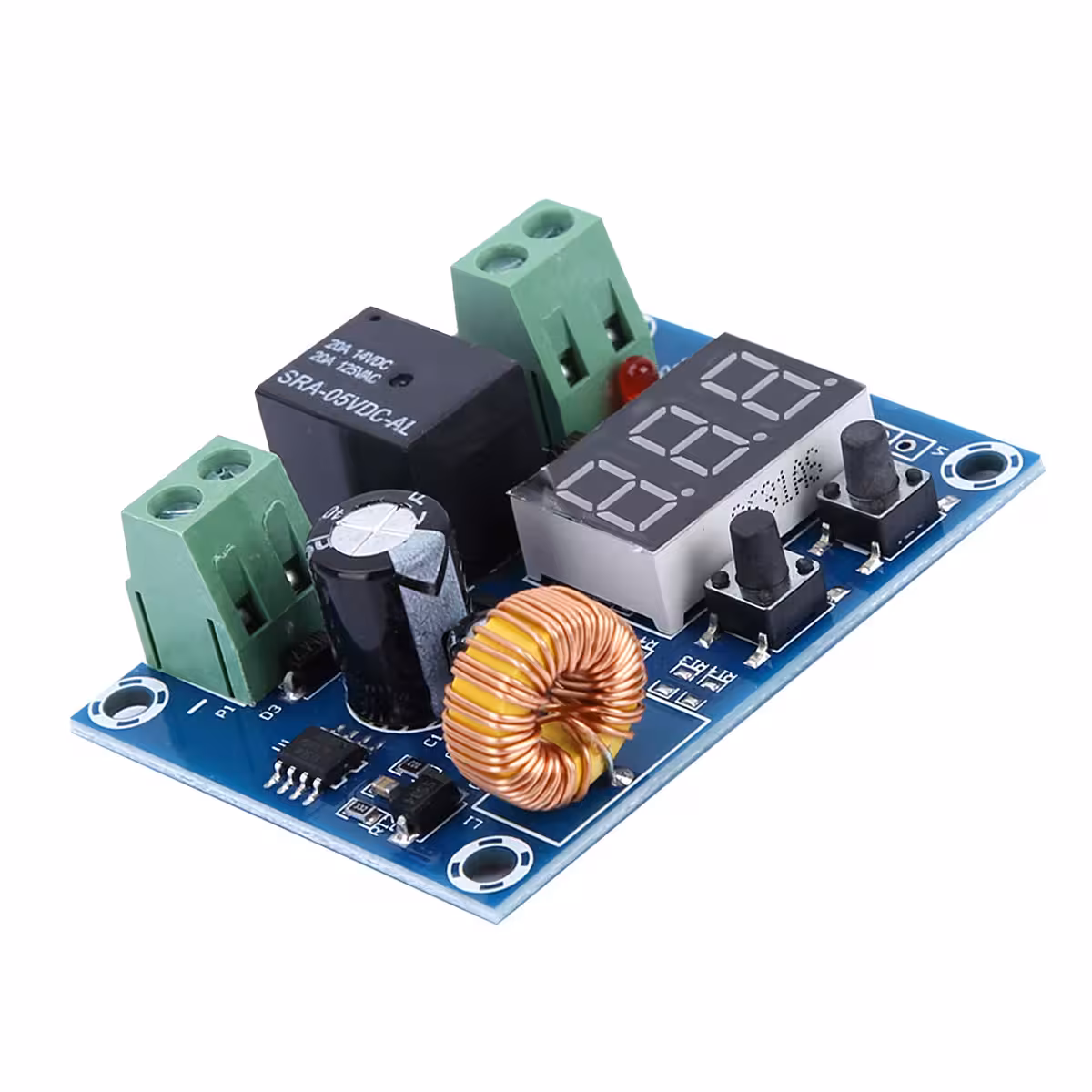

Akumulatora izlādes aizsardzības modulis 12V–36V — automātiska atslēgšanās un darbības atjaunošana
Pilnībā izlādējies akumulators bieži vien zaudē savu sākotnējo kapacitāti un vairs nespēj darboties ar pilnu jaudu. Tas ir izplatīts scenārijs kemperos, laivās, autonomās saules enerģijas sistēmās vai automašīnās, kas ilgstoši netiek lietotas. Šis dziļās izlādes aizsardzības modulis novērš šādas situācijas: tas automātiski atvieno patērētājus, kad spriegums nokrītas zem iestatītās robežas, un pats atjauno strāvas padevi, kad akumulators ir uzlādējies.
Piezīme: Ierīce neveic sprieguma transformāciju — izejas spriegums ir vienāds ar ieejas spriegumu. Maksimālā pieļaujamā strāva ir 10A.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Pilnībā automātiska darbība — Auto Power-Off un Auto Reconnect funkcijas darbojas bez iejaukšanās; ideāli piemērots sistēmām, kas ilgstoši atrodas bez uzraudzības.
- 0.1V iestatīšanas precizitāte — iestatiet precīzu robežvērtību, piemēram, 11.5V vai 22.8V. Tas ir īpaši svarīgi LiFePO4 un Li-Ion akumulatoriem ar šauru darba sprieguma diapazonu.
- Saderīgs ar 12V, 24V un 36V DC — viens un tas pats modulis ir piemērots gan auto akumulatoriem, gan saules enerģijas sistēmām vai Li-Ion bateriju blokiem bez papildu modifikācijām.
- Konfigurējama histerēze — novērš biežu releja ieslēgšanos un izslēgšanos, kas var izraisīt priekšlaicīgu nolietojumu; iestatiet precīzu atjaunošanās starpību atbilstoši savas sistēmas vajadzībām.
- Zems pašpatēriņš (līdz 1.5W) — modulis neizlādē akumulatoru lieki.
Darbības princips un tehniskie parametri
Izlādes aizsardzības modulis izmanto jaudas releju, ko vada mikrokontrolleris. Tas reāllaikā uzrauga spriegumu VIN terminālī. Tiklīdz spriegums nokrītas zem iestatītās izslēgšanās robežas (ar 0.1V precizitāti), relejs atver ķēdi un VOUT terminālī pievienotā ierīce tiek nekavējoties atvienota. Automātiskā atjaunošana notiek, kad spriegums pārsniedz izslēgšanās robežas un iestatītās histerēzes summu. Maksimālā pieļaujamā strāva ir 10A, kas ir pietiekami plašam ierīču klāstam: DC motoriem, LED lentēm, uzlādes kontrolieriem un apgaismojuma sistēmām.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Ieejas spriegums | 12V – 36V DC |
| Izejas spriegums | Vienāds ar ieejas spriegumu |
| Maksimālā strāva | 10A |
| Sprieguma kontroles precizitāte | 0.1V |
| Pašpatēriņš | Maks. 1.5W |

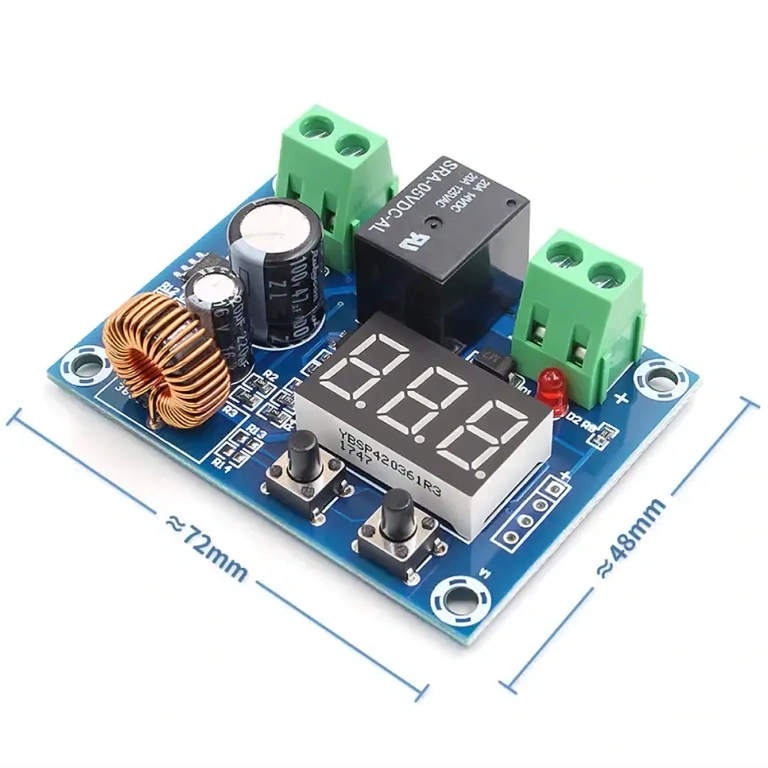

| Izmēri | 57 × 42 × 19 mm |
| Svars | 28g |
| Sistēmu saderība | 12V, 24V, 36V DC |
| Pielietojums | Auto, saules paneļi, akumulatori, DC sistēmas |
Programmēšana un lietošana

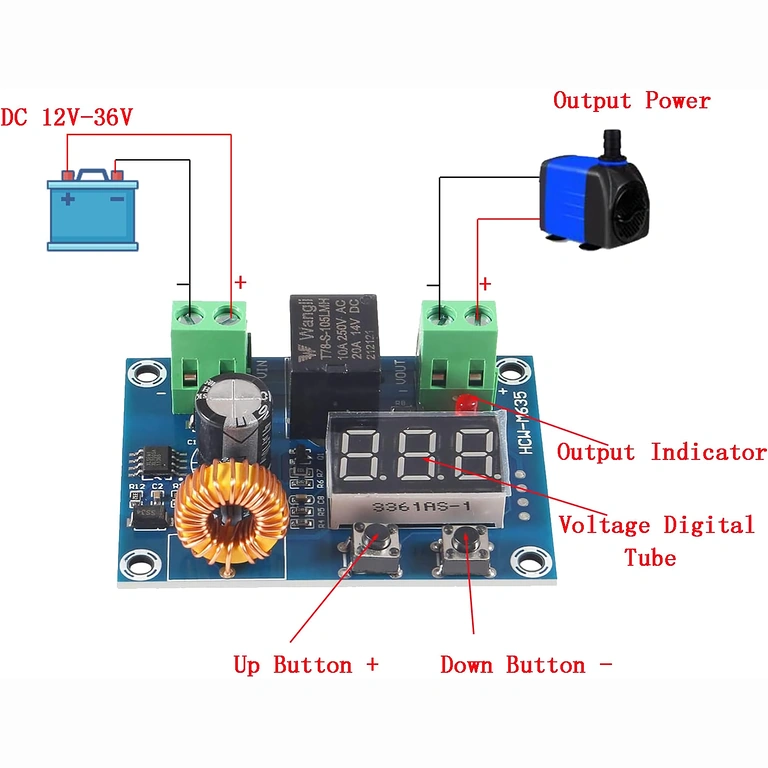

- Pievienojiet akumulatora pozitīvo un negatīvo polu moduļa VIN terminālim (ievērojiet polaritāti).
- Pievienojiet patērētāju (motoru, spuldzi, kontrolieri utt.) VOUT terminālim.
- Turiet nospiestu kreiso pogu, lai ieietu izslēgšanās sprieguma iestatīšanas režīmā — ar īsiem spiedieniem iestatiet vēlamo vērtību (piem., 11.5V 12V akumulatoram).
- Turiet nospiestu labo pogu, lai iestatītu histerēzes starpību (papildu spriegums, kas nepieciešams atjaunošanai, piem., 1V).
- Apstipriniet iestatījumus — relejs automātiski atslēgs patērētāju, kad spriegums būs zem robežas, un atjaunos strāvu, kad tas atgriezīsies optimālajā līmenī.
Komplektācija
- 1x Akumulatora izlādes aizsardzības modulis 12V–36V 10A
Biežāk uzdotie jautājumi
Vai modulis ir saderīgs ar LiFePO4 un Li-Ion akumulatoriem?
Jā, modulis ir saderīgs ar jebkura tipa uzlādējamiem akumulatoriem, kuru nominālais spriegums ir no 12V līdz 36V, ieskaitot LiFePO4, Li-Ion, AGM un svina-skābes akumulatorus, jo aizsardzības slieksni var iestatīt manuāli ar 0.1V precizitāti.
Vai to var izmantot autonomās saules enerģijas sistēmās?
Jā, tas ir ideāli piemērots autonomām fotoelektriskajām sistēmām. Tas pasargā akumulatoru no dziļās izlādes gadījumos, kad enerģijas ražošana nav pietiekama patērētāju nodrošināšanai.
Kas notiek, ja patērētāja strāva pārsniedz 10A?
Maksimālās 10A strāvas pārsniegšana var sabojāt iekšējo releju. Ja nepieciešams pieslēgt jaudīgākus patērētājus, ieteicams izmantot ārējo jaudas releju, ko vada šī moduļa izejas signāls.
Vai modulis darbojas ar 24V vai 36V bez modifikācijām?
Jā, modulis atbalsta ieejas spriegumu no 12V līdz 36V DC. Nav nepieciešamas nekādas aparatūras izmaiņas — tikai jāpārkonfigurē izslēgšanās slieksnis atbilstoši izmantotā akumulatora nominālajam spriegumam.
Vai iestatījumi saglabājas pēc strāvas padeves pārtraukuma?
Jā, iestatītās izslēgšanās sprieguma un histerēzes vērtības tiek saglabātas moduļa atmiņā un paliek aktīvas arī pēc strāvas atslēgšanas.
