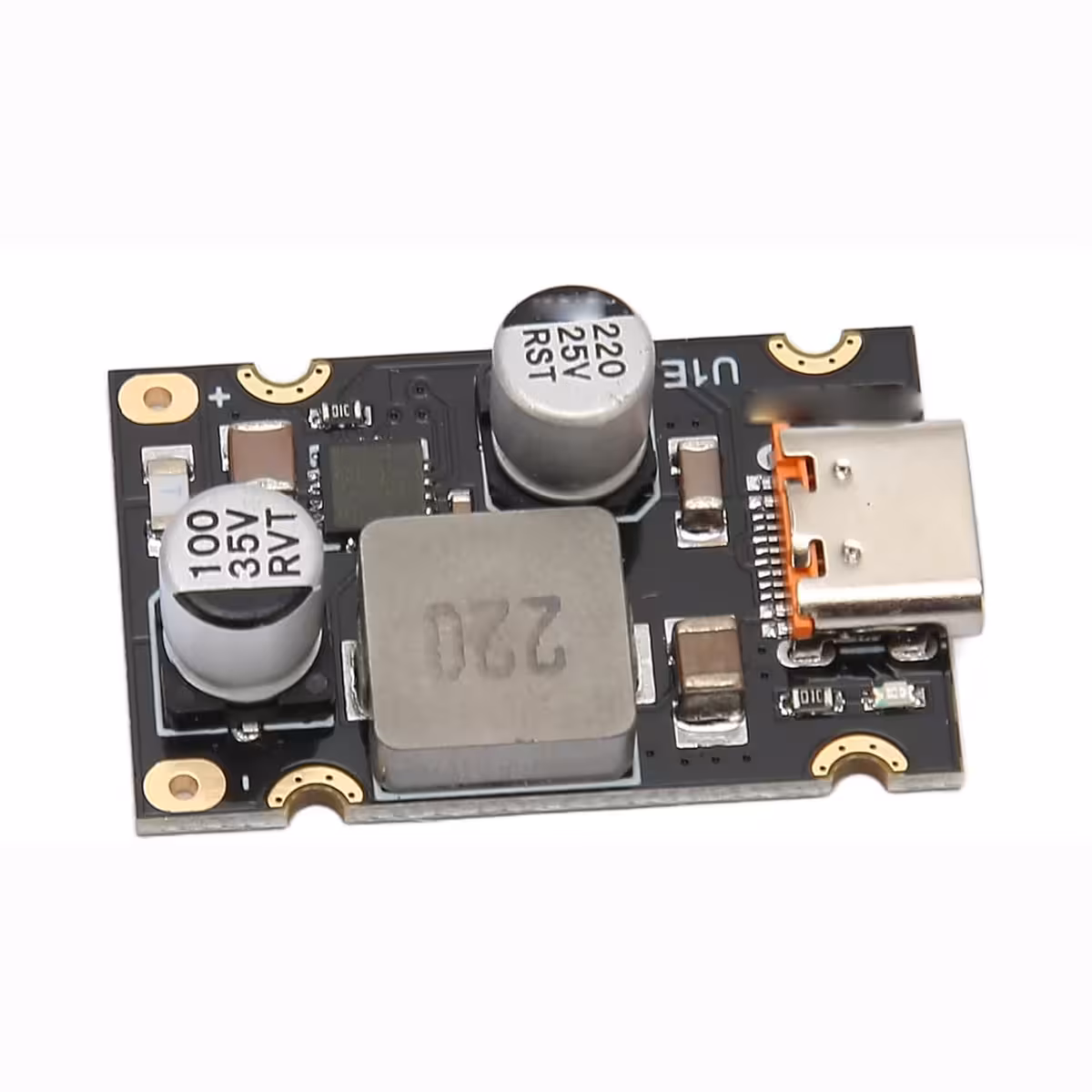

65W USB Type-C PD modulis DIY power bank risinājumiem – īsta jauda 20×20 mm izmērā
Vai vēlaties izveidot jaudīgu power bank, kas spēj uzlādēt ne tikai telefonus, bet arī portatīvos datorus? Vai varbūt meklējat kompaktu USB-C ātrās uzlādes risinājumu savam projektam? Šis modulis nodrošina 65W reālo jaudu, atbalsta visus populārākos protokolus un ir tik kompakts, ka iederēsies jebkurā korpusā.
Piezīme: Izejas spriegums nevar pārsniegt ieejas spriegumu. Lai iegūtu 20V izejā (nepieciešams portatīvajiem datoriem), barošanas avotam jāpiegādā spriegums, kas pārsniedz 20V DC.
Kāpēc izvēlēties šo moduli? (Galvenās priekšrocības):
- 65W bez kompromisiem — pilnvērtīga USB-C PD uzlāde portatīvajiem datoriem un citām jaudīgām ierīcēm.
- Automātiska sprieguma pielāgošana — no 3.3V līdz 21V, automātiski pielāgojoties pievienotajai ierīcei bez manuālas iestatīšanas.
- Universāla saderība — atbalsta PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple protokolus un BC1.2.
- Augsta efektivitāte 92–97% — minimāli enerģijas zudumi nozīmē mazāku uzkaršanu un ilgāku akumulatora darbības laiku.
- Ļoti zems pašpatēriņš (zem 3 mA) — būtiski power bank ierīcēm, lai akumulators neizlādētos dīkstāves laikā.
- Kompakts izmērs 20×20 mm, svars tikai 7 g — ideāli piemērots 3D drukātiem korpusiem vai standarta power bank ietvariem.
Tehniskā informācija un veiktspēja
Modulis atbalsta DC ieejas spriegumu no 8V līdz 30V — piemērots Li-Ion, LiFePO4 akumulatoru blokiem vai laboratorijas barošanas avotiem. Izejas USB Type-C ports automātiski vienojas par nepieciešamo spriegumu un strāvu saskaņā ar PD3.1 un PPS standartiem. Izejas sprieguma pulsācijas (ripple) ir mazākas par 200 mV, kas nodrošina stabilu un drošu uzlādi. Strādājot tuvu 65W slodzei, ieteicams nodrošināt gaisa plūsmu vai izmantot nelielu radiatoru ilgstošai un drošai darbībai.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Ieejas spriegums | DC 8 – 30 V |
| Izejas spriegums | 3.3 – 21 V (auto-negociēts) |
| Maksimālā jauda | 65 W |
| Interfeiss | USB Type-C |
| Atbalstītie protokoli | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Konversijas efektivitāte | 92% – 97% |
| Izejas pulsācijas (ripple) | < 200 mV |
| Pašpatēriņš (bez slodzes) | < 3 mA |
| Izmēri | 20 × 20 mm |
| Svars | 7 g |
Komplektācija
- 1 × USB Type-C PD 65W ātrās uzlādes modulis (20 × 20 mm)
Biežāk uzdotie jautājumi
Vai šo moduli var izmantot portatīvā datora uzlādei caur USB-C?
Jā, ja vien jūsu portatīvais dators atbalsta USB-C Power Delivery uzlādi un jūs nodrošināt ieejas spriegumu, kas ir augstāks par 20V DC. Atcerieties, ka izejas spriegums nevar pārsniegt ieejas spriegumu.
Kādu barošanas avotu izvēlēties?
Lai sasniegtu pilnu 65W jaudu, nepieciešams stabils DC barošanas avots (22V – 30V), kas spēj nodrošināt vismaz 3A strāvu. LiFePO4 vai Li-Ion akumulatoru bloki ar atbilstošu spriegumu ir lieliski piemēroti DIY power bank projektiem.
Vai modulis darbojas ar telefoniem, kas neatbalsta PD?
Jā. Pateicoties atbalstam BC1.2, Apple, QC2.0/3.0, Huawei FCP/SCP un Samsung AFC protokoliem, modulis ir saderīgs ar gandrīz visiem mūsdienu viedtālruņiem. Ierīce automātiski nosaka nepieciešamo protokolu.
Vai ir nepieciešams radiators?
Pie mazām un vidējām slodzēm līdz 97% efektivitāte nodrošina zemu temperatūru bez papildu dzesēšanas. Ilgstošai darbībai tuvu 65W maksimālajai jaudai ieteicams izmantot nelielu radiatoru vai gaisa plūsmu, lai pagarinātu moduļa kalpošanas laiku.
Vai 20×20 mm izmērs ir pietiekami kompakts?
Jā, tas ir viens no kompaktākajiem 65W moduļiem tirgū. Tas viegli ievietojams gan 3D drukātos, gan standarta power bank korpusos.
