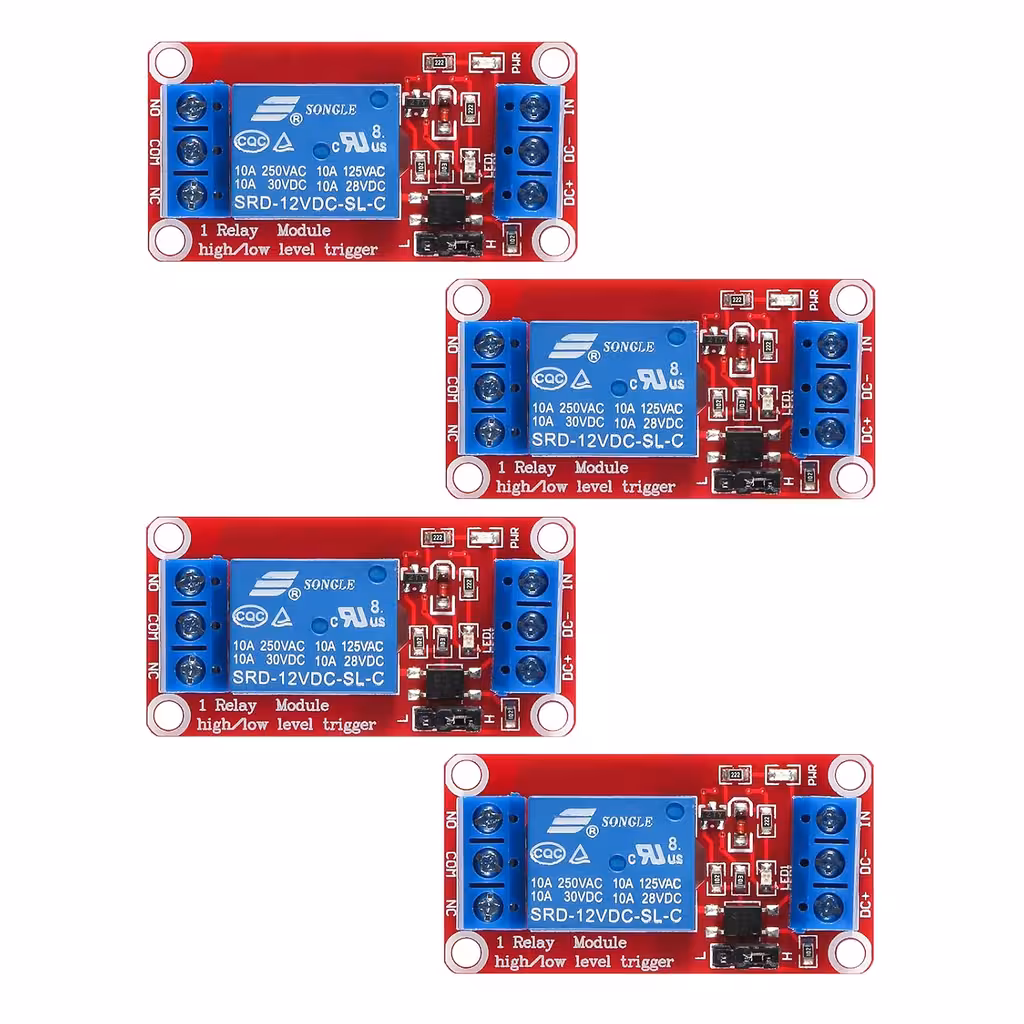

Komplekts 4 gabali 5V / 12V vadības relejs – 1 kanāla modulis ar optokopleru un High/Low trigeri
Šis 4 moduļu komplekts 5V vai 12V releju nodrošina stabilu slodzes kontroli AC un DC ķēdēm,
un ir saderīgs ar Raspberry Pi, Arduino, ARM, PIC, AVR, MCU, CNC projektiem vai pielāgotām sistēmām.
Katrs modulis ietver optokopleru izolācijai, kontaktus NC (Normally Closed) un NO (Normally Open), kā arī jumperu, lai izvēlētos trigeru veidu (High/Low).
Galvenās īpašības
Pieejams divās versijās: 5V releja modulis vai 12V releja modulis
Maksimālā slodze: AC 250V/10A, DC 30V/10A
Optokoplera izolācija: aizsargā mikrokontrolierus un samazina traucējumus
Konfigurējams trigeris: jumper High-Level vai Low-Level trigerim
Fault-tolerant dizains: relejs neaktivizējas, ja vadības līnija ir pārtraukta
Skrūvju termināli: NC, C, NO + Coil +, Coil -, Trigger ieejas
Plaša saderība: Raspberry, ARM, PIC, AVR, MCU, Arduino, CNC, PS4
Tehniskās specifikācijas
Parametrs
Vērtība
Barošanas spriegums
5V vai 12V (atkarībā no izvēlētā modeļa)
Maksimālā slodze
AC 250V/10A, DC 30V/10A
Izolācija
Optokoplers
Trigeru strāva
≈5 mA (5V modelim) / līdzīgi 12V modelim
Releja savienojumi
NC / C / NO

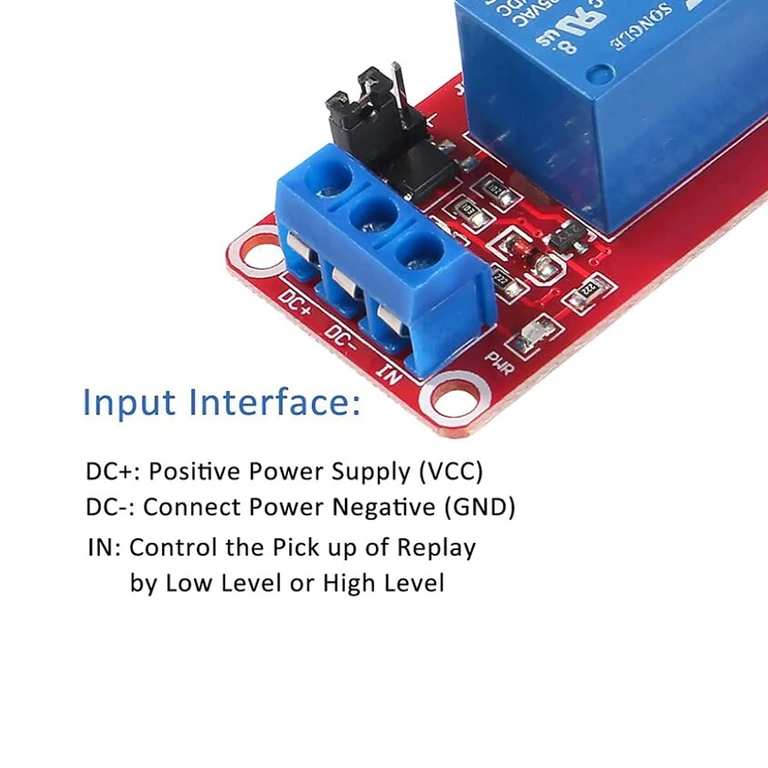

Ieejas savienojumi
Coil +, Coil -, Trigger
Iestatījumi
Jumper High-Level / Low-Level trigeris
Saderība
Arduino, MCU, Raspberry, ARM, PIC, AVR, CNC
Moduļu skaits
4 gabali
Komplekta saturs

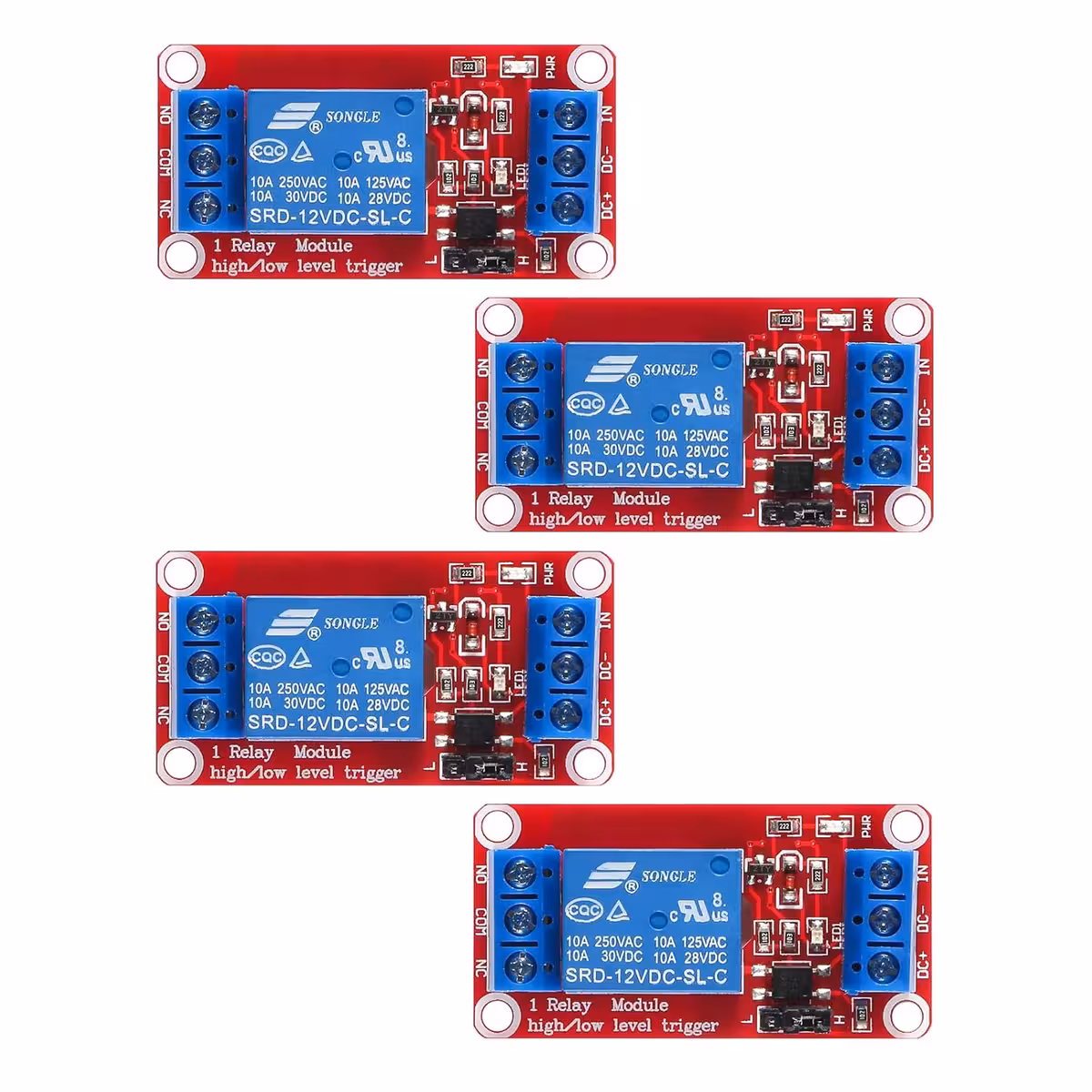

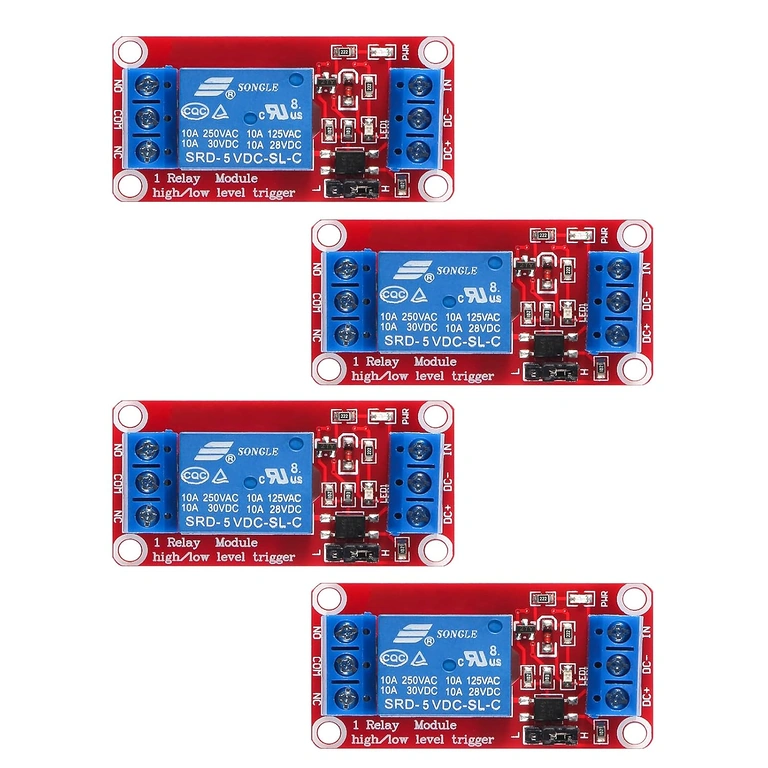

4 × 1 kanāla releja modulis (5V vai 12V – pēc izvēles)
Iepriekš uzstādīti skrūvju termināli
Pieslēgšanas ceļvedis
Pievienojiet Coil + un Coil – pie 5V vai 12V barošanas avota.
Savienojiet Trigger ar digitālo pin (GPIO).
Izvēlieties High vai Low trigeri ar jumperu.

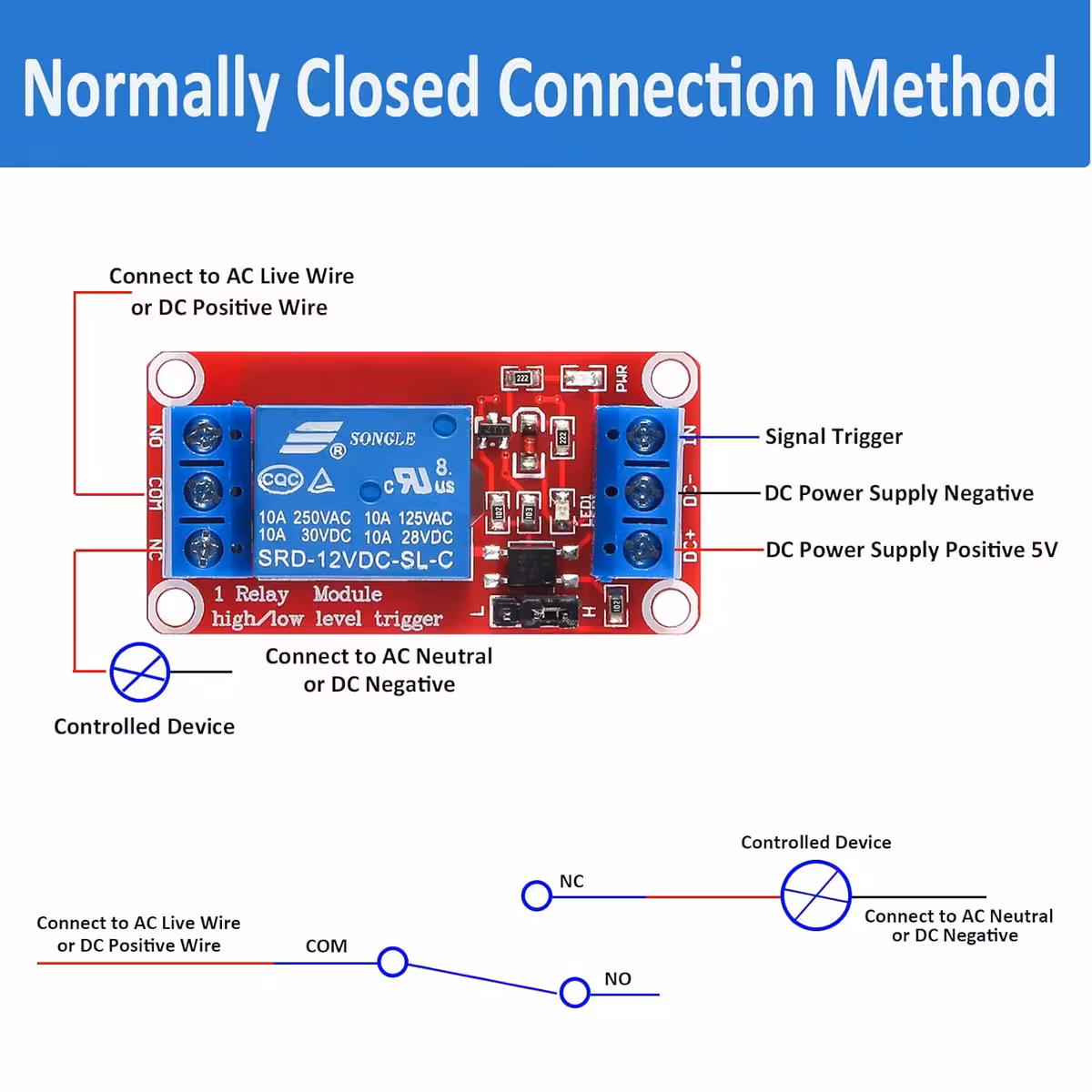

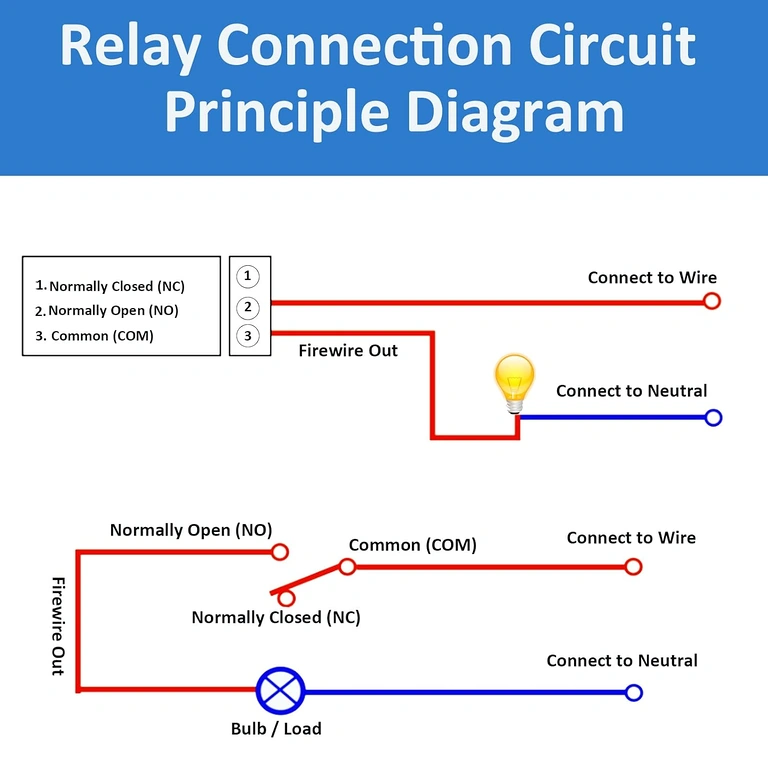

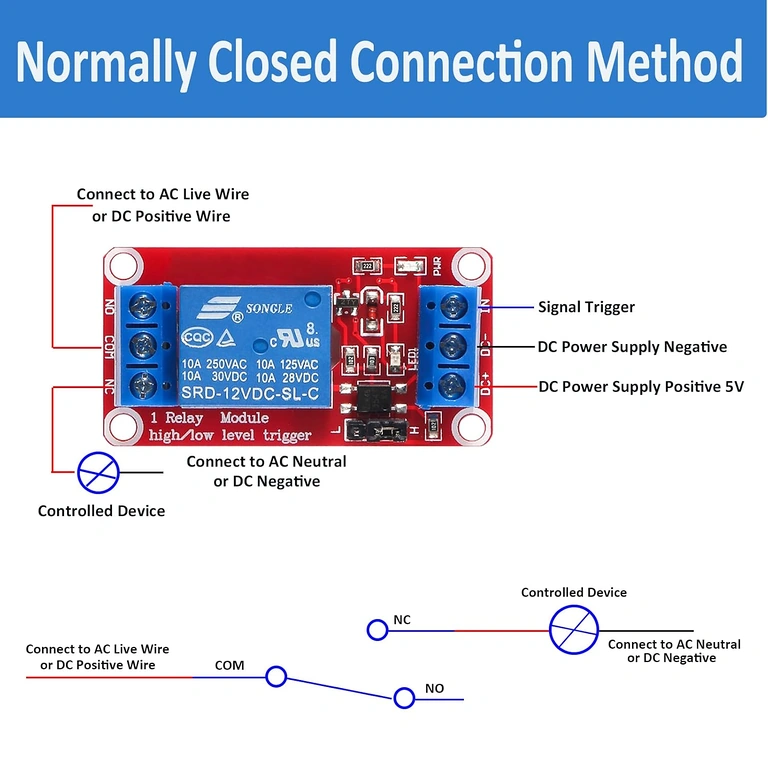

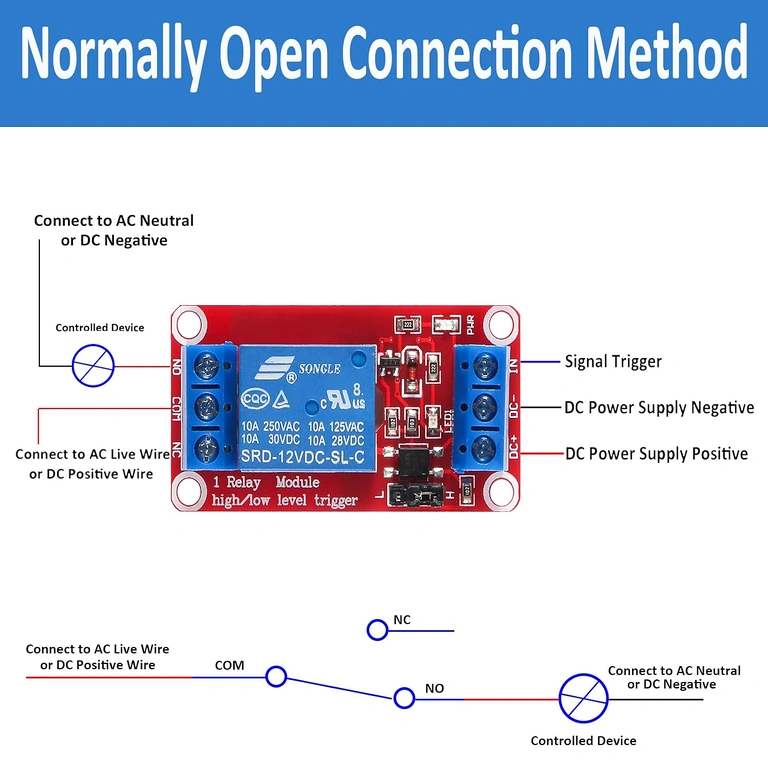

Izmantojiet NC/C/NO slodzes AC vai DC kontrolei.
Ieteicamās pielietošanas jomas
Gaismas, sūkņu, ventilatoru, elektrisko slēdzeņu, mazo motoru, automatizācijas sistēmu, IoT projektu
vai prototipu risinājumu vadība. 5V modelis ir ideāls mikrokontrolieriem, 12V modelis – auto sistēmām,
rūpniecības projektiem vai akumulatoru darbinātām ierīcēm.
