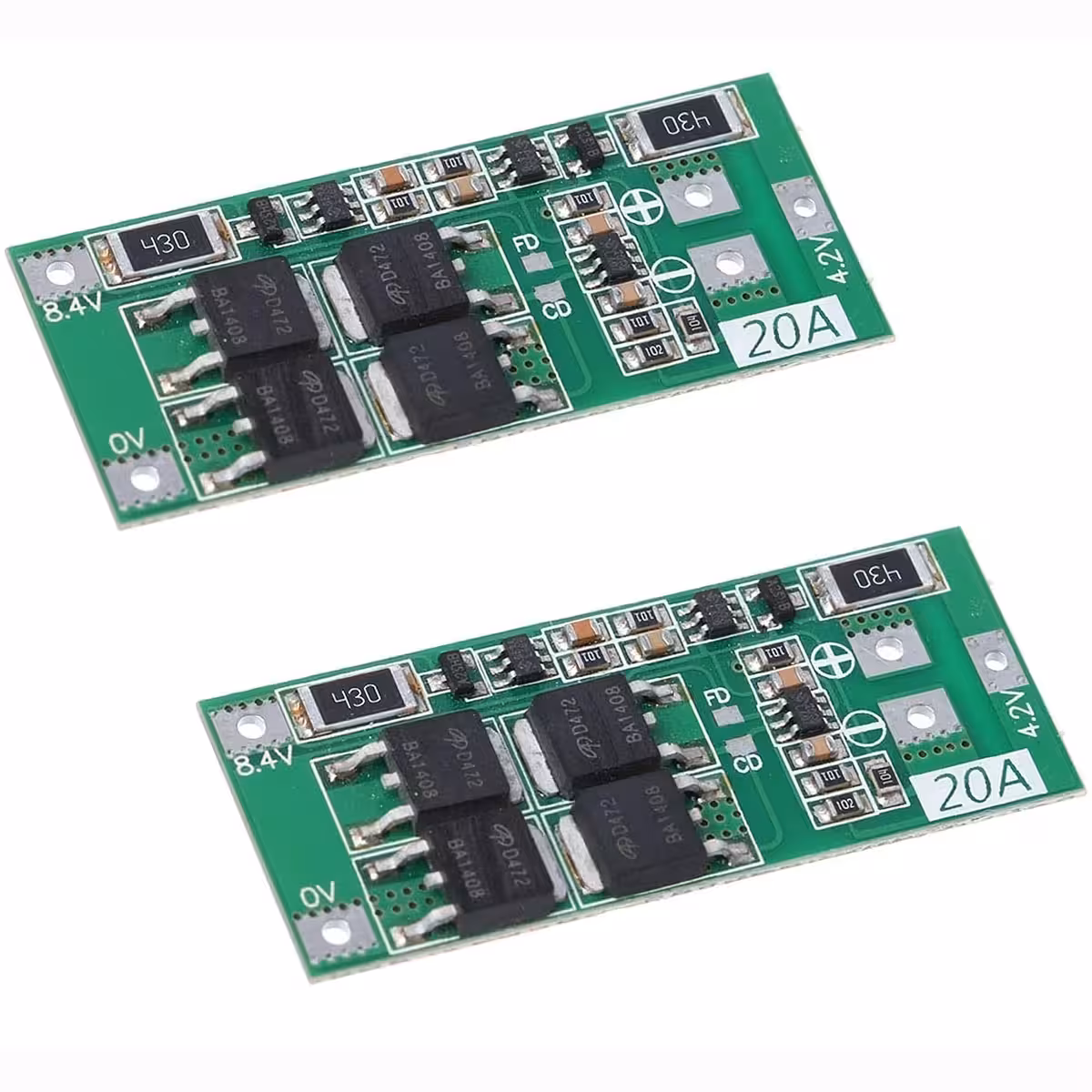

2x BMS 2S 20A komplekts ar balansēšanu – uzlabota aizsardzība 7.4V Li-Ion akumulatoru blokiem
Šis komplekts, kurā ietilpst 2 gab. 2S 20A BMS plates, nodrošina pilnvērtīgu risinājumu 7.4V (8.4V pilnībā uzlādētā stāvoklī) Li-Ion akumulatoru bloku pārvaldībai un aizsardzībai. Iebūvētā aktīvā balansēšanas funkcija izlīdzina elementu spriegumu uzlādes laikā, būtiski pagarinot akumulatora kalpošanas laiku. Pateicoties kompaktajiem izmēriem (tikai 48×20×3.4 mm), modulis ir lieliski piemērots DIY projektiem, pārnēsājamiem elektroinstrumentiem un individuāli izstrādātiem akumulatoru blokiem.
Piezīme: Pirmajā pieslēgšanas reizē akumulatoru bloks ir jāuzlādē, lai aktivizētu BMS izeju. Neizmantojiet kopā elementus ar būtiski atšķirīgu kapacitāti vai iekšējo pretestību.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Integrēta aktīvā balansēšana – izlīdzina spriegumu starp elementiem uzlādes laikā, novēršot disbalansu un pagarinot akumulatora mūžu.
- Pilnvērtīga daudzpakāpju aizsardzība – pret pārlādi (>4.3V), pārmērīgu izlādi (<2.3V), pārstrāvu (25A) un īssavienojumu ar automātisku atiestatīšanu (~200ms).
- Plaša saderība – piemērots Li-Ion 18650, 26650 un standarta 3.7V/4.2V Li-Po akumulatoriem.

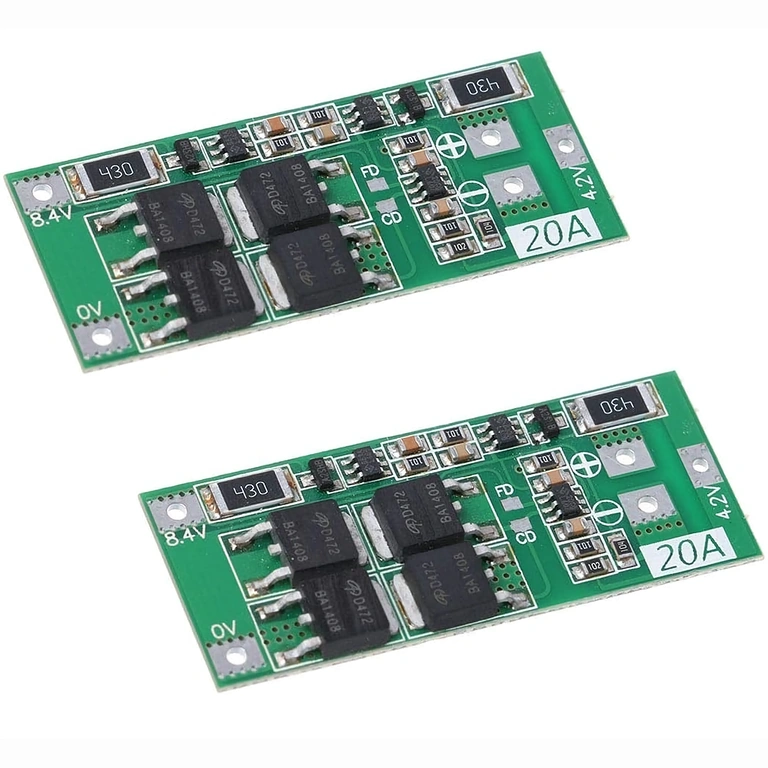

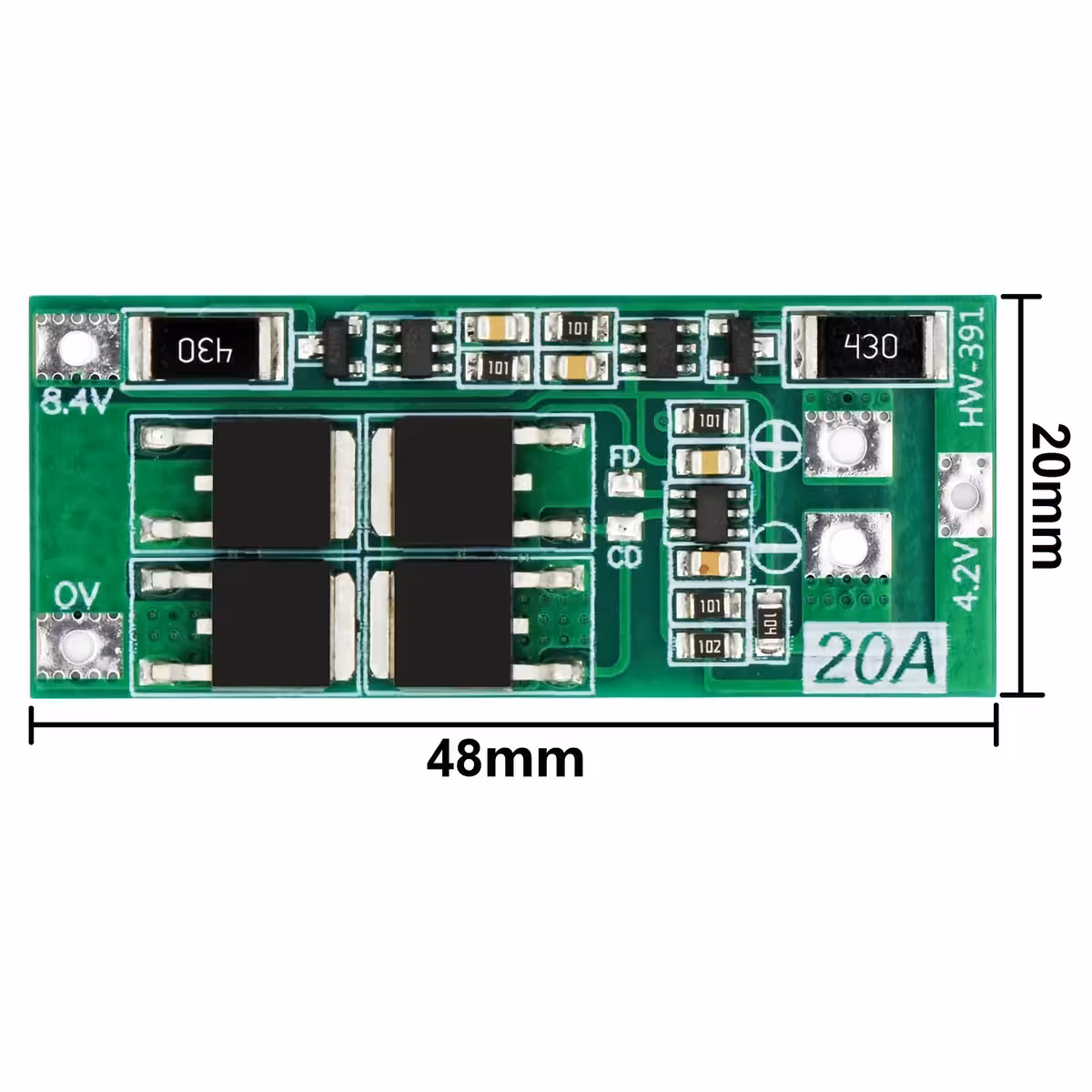

- Kompakts dizains (48×20×3.4 mm) – ideāli piemērots integrēšanai mazos korpusos, pārnēsājamās ierīcēs un modificētās sistēmās.
- Izdevīgs 2 gabalu komplekts – dubults ieguvums paralēliem projektiem vai kā rezerves daļa jūsu vajadzībām.
Tehniskā informācija un veiktspēja

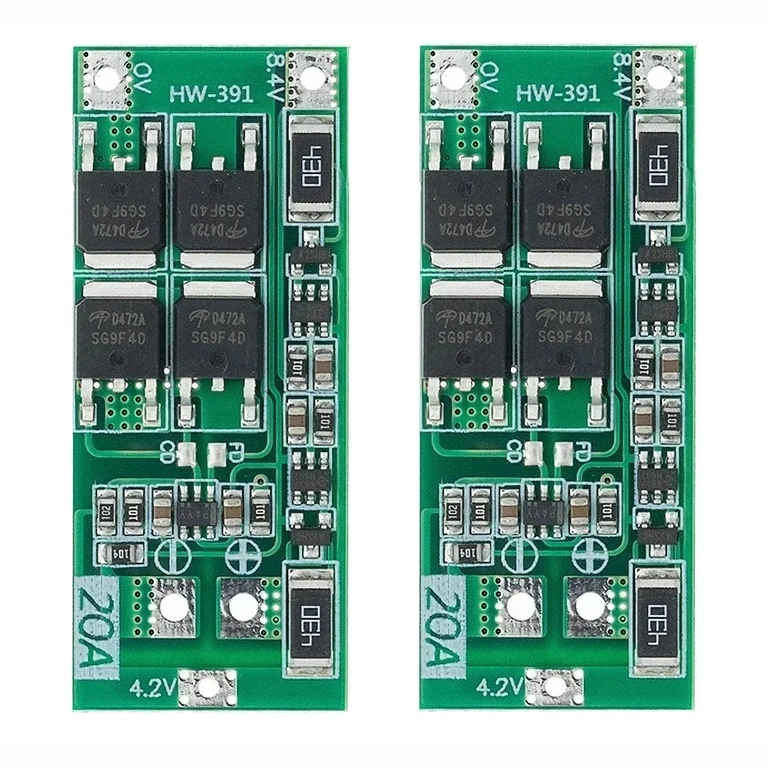

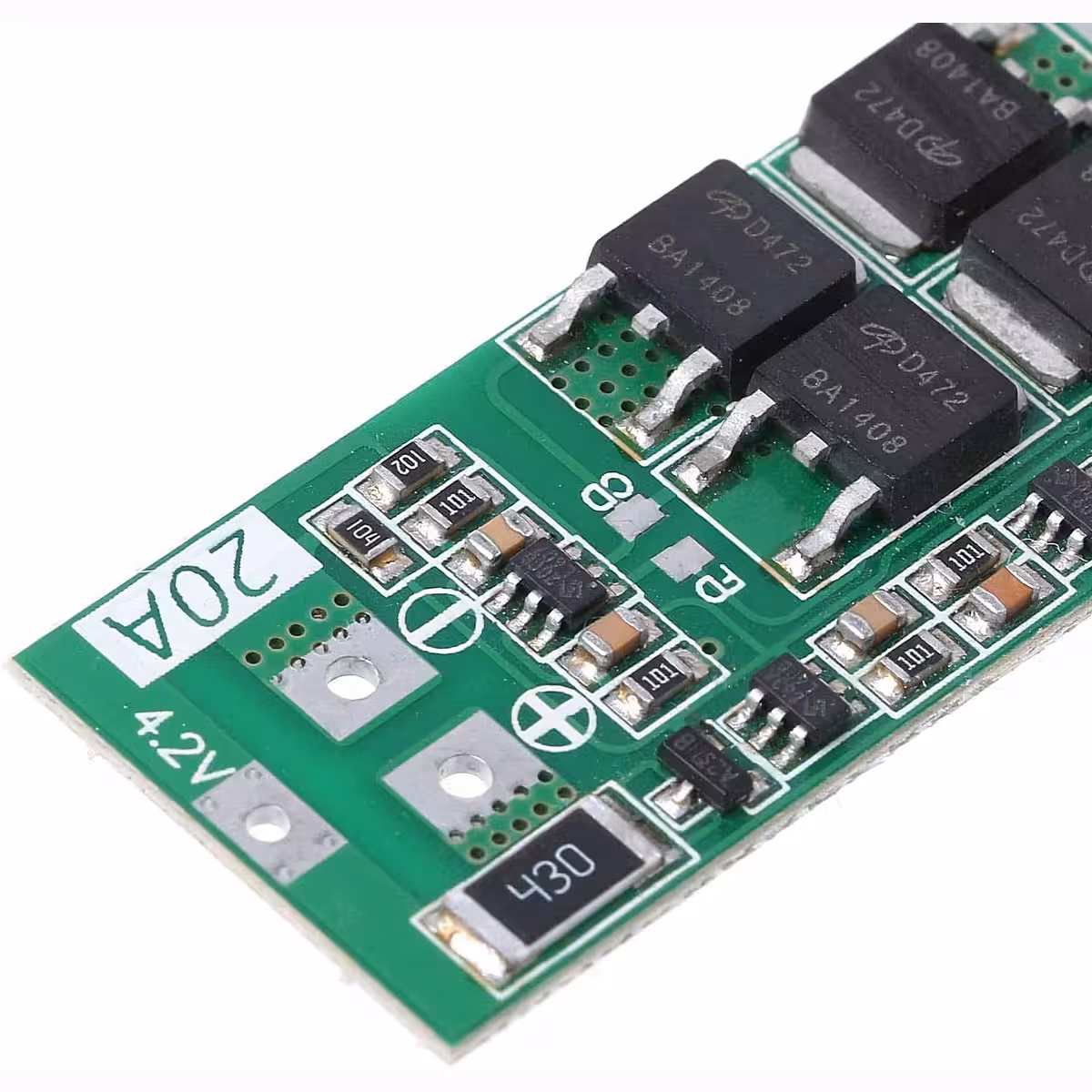

Modulis ir paredzēts 20A pastāvīgai strāvai (lielas slodzes gadījumā ieteicams izmantot radiatoru) un atbalsta īslaicīgus pīķus līdz 25A. Uzlādes strāva ir automātiski ierobežota līdz 10A, pasargājot elementus no termiskās slodzes. Pieslēgšana tiek veikta pie skaidri marķētiem punktiem: 0V (1. elementa mīnuss), 4.2V (savienojuma punkts starp elementiem) un 8.4V (2. elementa pluss), savukārt izeja ir pieejama pie plates iekšējiem + un − kontaktiem. Rezistors ar apzīmējumu „430” balansēšanas laikā var nedaudz uzkarst – tas ir normāls darbības process, kas norāda uz pareizu izlīdzināšanas funkciju.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Moduļa tips | 2S BMS ar aktīvo balansēšanu |
| Nominālais spriegums | 7.4V (2 × 3.7V) |
| Uzlādes spriegums | 8.4V – 9.0V |
| Aizsardzība pret pārlādi | > 4.3V uz elementu |
| Aizsardzība pret pārizlādi | < 2.3–2.5V uz elementu |
| Aizsardzība pret pārstrāvu | 25A |
| Ieteicamā pastāvīgā strāva | 20A (lielas slodzes gadījumā nepieciešams radiators) |
| Īssavienojuma aizsardzība | Jā, automātiska atiestatīšana (~200ms) |
| Uzlādes strāvas ierobežojums | 10A |
| Saderīgie elementi | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |
| Izmēri | 48 × 20 × 3.4 mm |
| Komplektācija | 2 gabali |

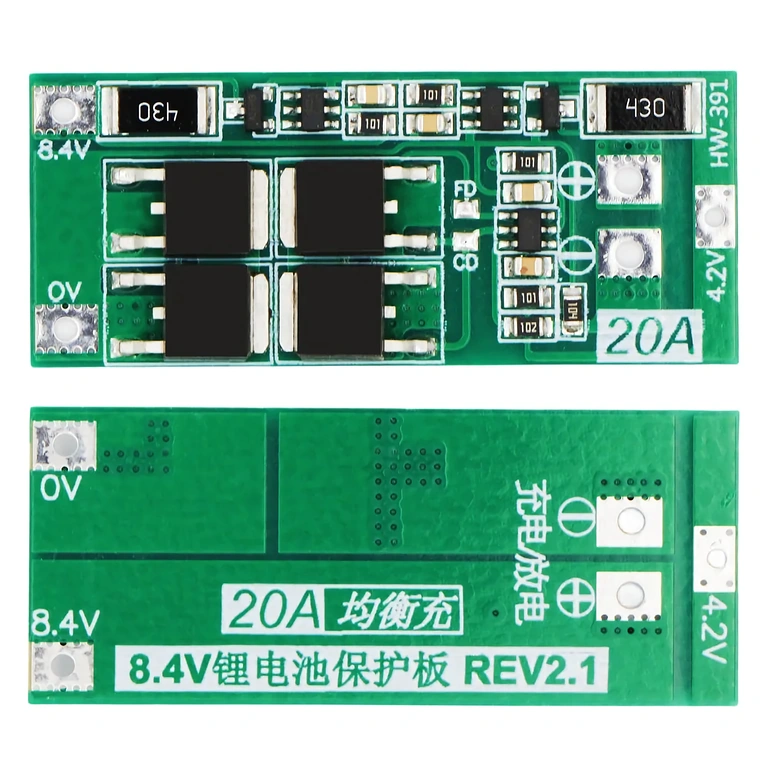

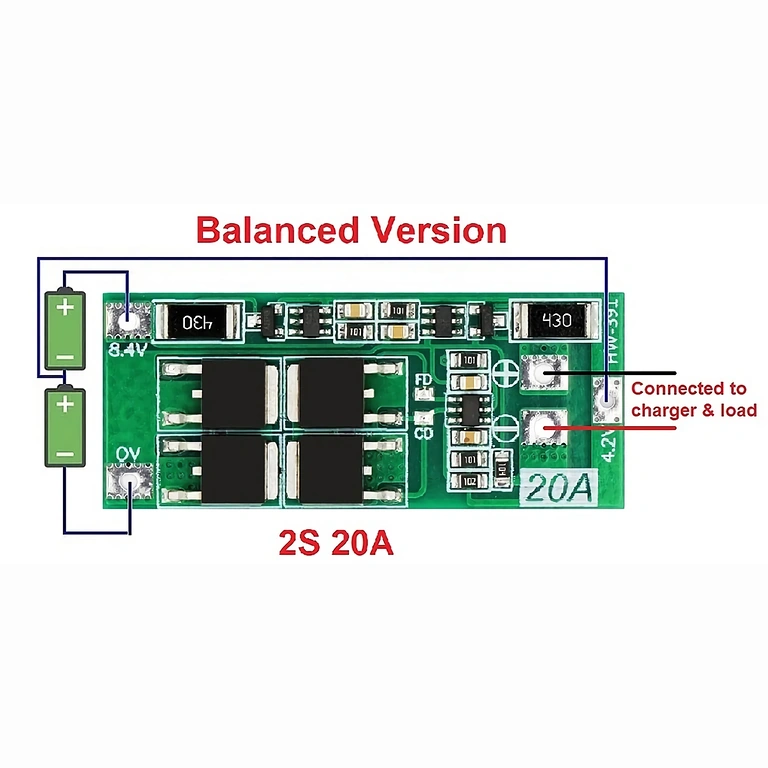

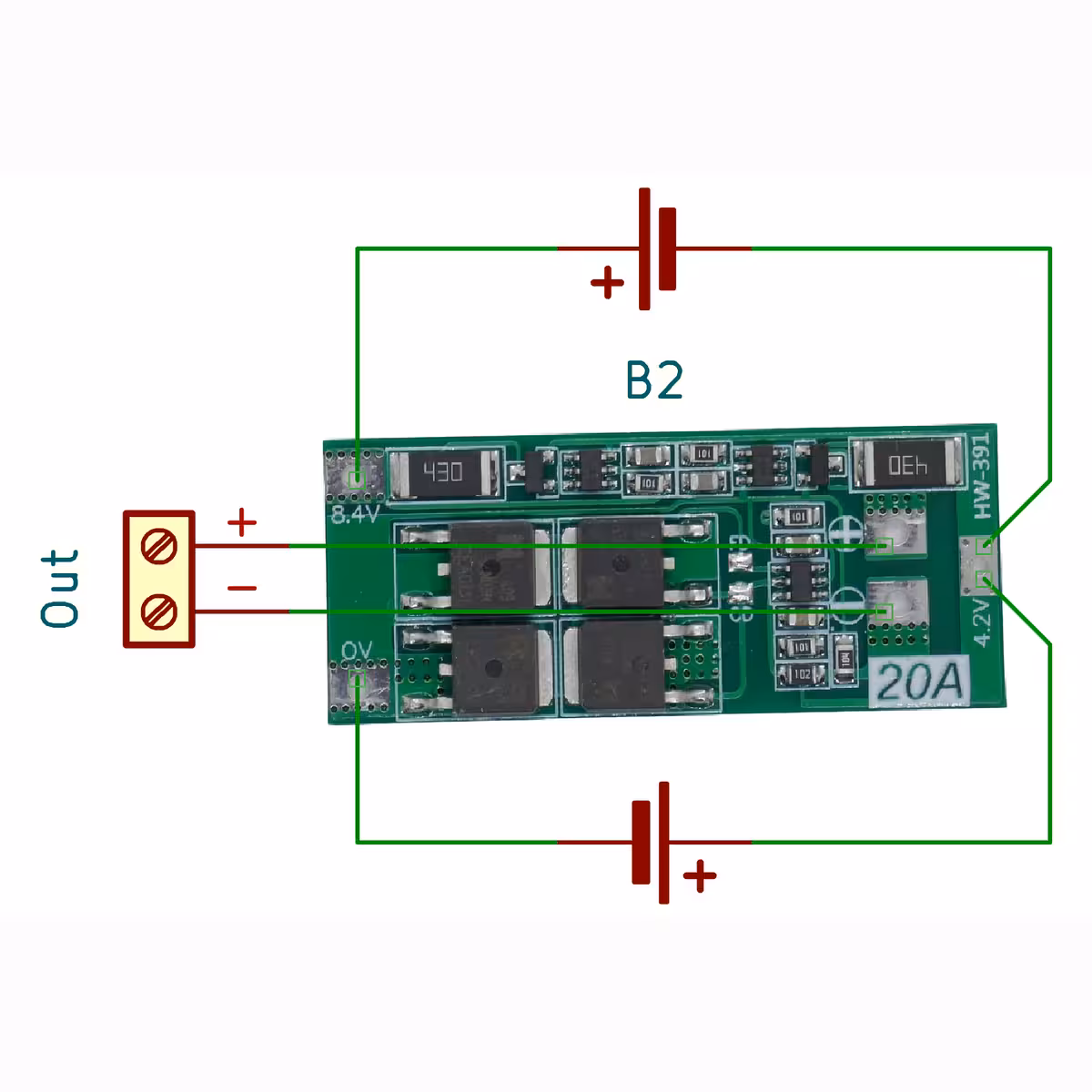

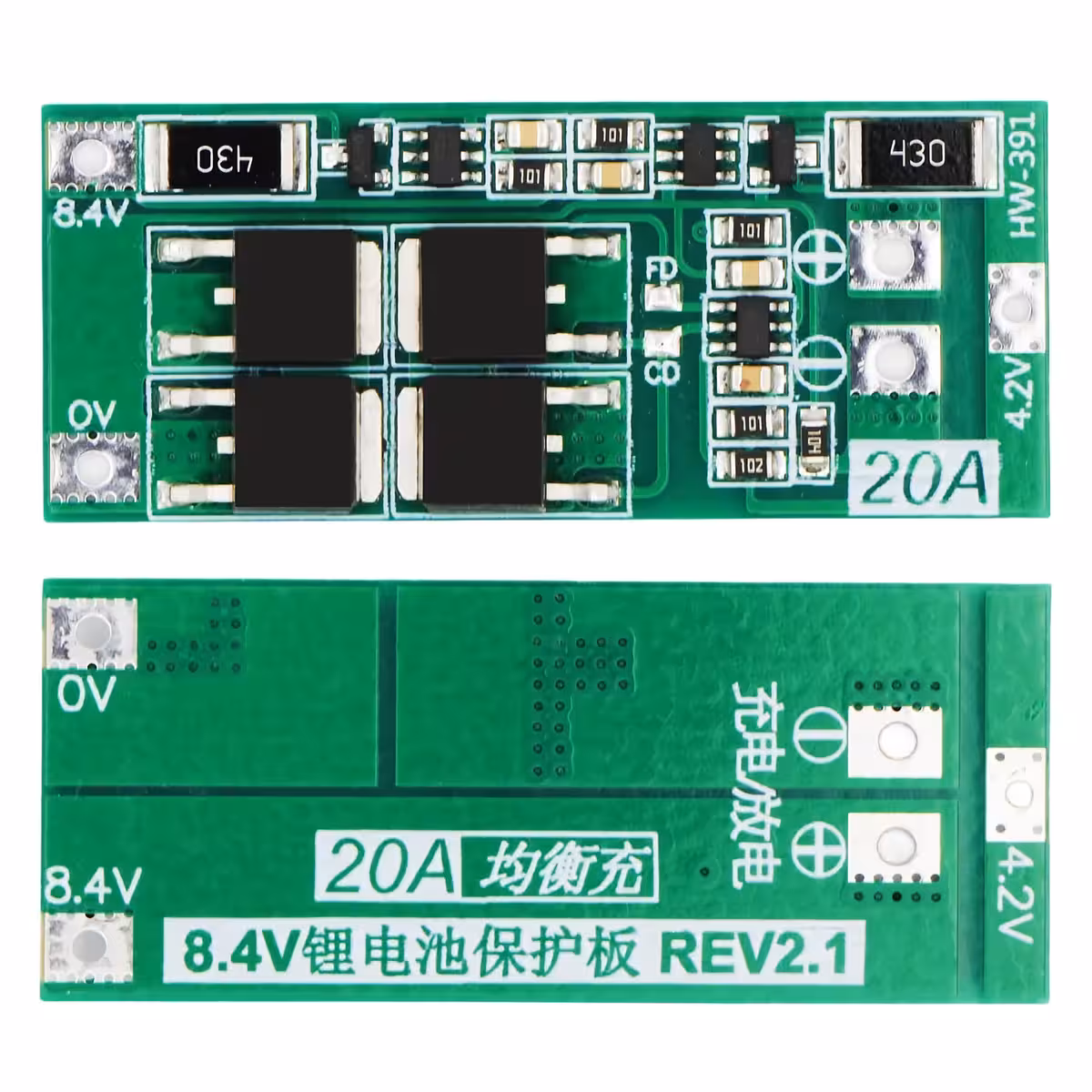

Lietošanas un pieslēgšanas instrukcija
- Sagatavojiet elementus: pārliecinieties, ka abiem Li-Ion akumulatoriem ir līdzīgs spriegums (maksimālā atšķirība 0.1V) un līdzīga iekšējā pretestība.
- Pieslēdziet 1. elementu: savienojiet mīnusu ar 0V punktu un plusu ar 4.2V punktu uz plates.
- Pieslēdziet 2. elementu: savienojiet mīnusu ar 4.2V punktu (kopīgs ar pirmā elementa plusu) un plusu ar 8.4V punktu.
- Identificējiet izejas kontaktus: plates iekšpusē esošie + un − kontakti ir paredzēti slodzes pieslēgšanai un lādētāja pievienošanai.
- Aktivizējiet BMS: pirmajā reizē pieslēdziet saderīgu lādētāju (8.4–9.0V) pie izejas kontaktiem — BMS automātiski atbloķēs izeju.
- Pārbaudiet darbību: pirms galīgās slodzes pievienošanas pārbaudiet izejas spriegumu (~8.4V pilnībā uzlādētā stāvoklī).
- Nodrošiniet dzesēšanu: ja plānojat izmantot strāvu tuvu 20A, uzstādiet radiatoru vai nodrošiniet atbilstošu ventilāciju.
Komplektā ietilpst
- 2 × BMS 2S 20A modulis ar balansēšanu (48 × 20 × 3.4 mm)
- Pieslēguma shēma (digitālā/vizuālā formātā)
Biežāk uzdotie jautājumi
Vai šo BMS var izmantot ar lielas ietilpības 26650 akumulatoriem?
Jā, modulis ir saderīgs ar 18650, 26650 un standarta Li-Po elementiem, ja to nominālais spriegums ir 3.7V. Ieteicamā pastāvīgā strāva 20A paliek nemainīga neatkarīgi no kapacitātes.
Kāpēc uzlādes laikā uzkarst rezistors „430”?
Tas ir pilnīgi normāli. Šis rezistors ir daļa no aktīvās balansēšanas ķēdes un izkliedē enerģiju, kas nepieciešama sprieguma izlīdzināšanai starp abiem elementiem. Neliela uzkaršana liecina, ka balansēšanas funkcija darbojas pareizi.
Kādam jābūt izmantojamā lādētāja spriegumam?
Ieteicamais lādētāja spriegums ir 8.4V – 9.0V. BMS automātiski ierobežo uzlādes strāvu līdz 10A, tāpēc varat droši izmantot arī jaudīgākus barošanas avotus.
Izeja nedarbojas pirmajā pieslēgšanas reizē. Ko darīt?
Tas ir normāli – BMS atrodas „miega” režīmā līdz pirmajai uzlādei. Pieslēdziet akumulatoru bloku 8.4V lādētājam, lai aktivizētu izeju. Pēc šīs aktivizācijas modulis darbosies automātiski katrā lietošanas reizē.
Vai varu paralēli savienot vairākus 2S blokus lielākai kapacitātei?
Jā, taču katram blokam jābūt savam BMS, un pirms savienošanas visiem blokiem jābūt uzlādētiem līdz vienādam spriegumam. Paralēla savienošana bez individuāla BMS var radīt bīstamas strāvas plūsmas starp blokiem.
