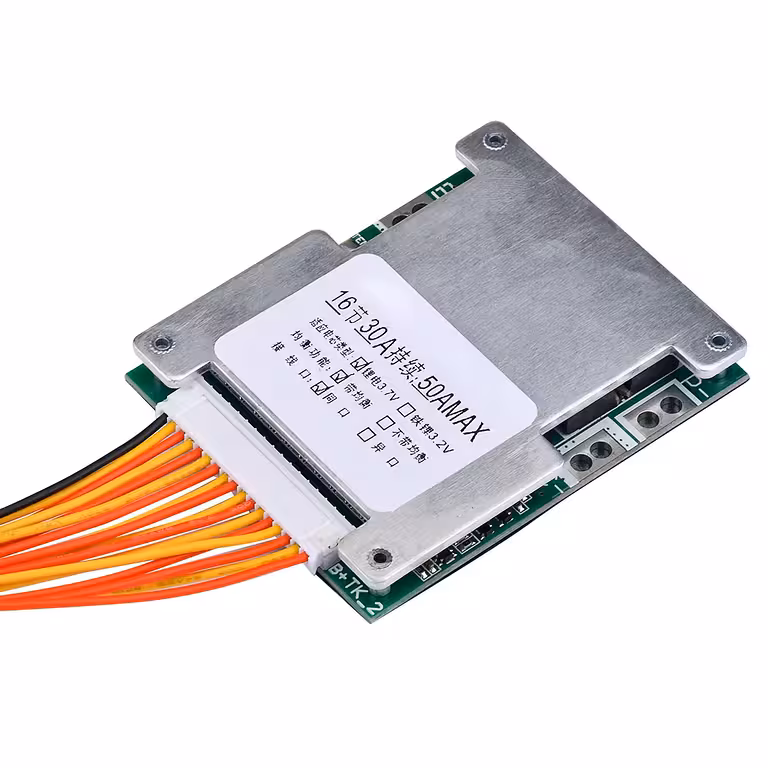

BMS 16S 60V 30A – pilnvērtīga aizsardzība jūsu elektriskā skrejriteņa akumulatoram
Elektriskā skrejriteņa akumulators neiziet no ierindas pēkšņi. Tas degradējas pakāpeniski – šūna pa šūnai – sprieguma nelīdzsvarotības, atkārtotas pārlādes vai neaizsargāta īssavienojuma dēļ. BMS 16S 60V 30A modulis novērš šos procesus, pirms tie kļūst par nopietnu problēmu.
Piezīme: Plate darbojas kopējā porta (common port) konfigurācijā – uzlāde un izlāde notiek caur vieniem un tiem pašiem kontaktiem (B+ un P-). Saderīga tikai ar 16 virknē savienotu Li-ion šūnu pakotnēm.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 4-vienā aizsardzība – reāllaika uzraudzība pret pārlādi, pārmērīgu izlādi, pārstrāvu un īssavienojumu bez nepieciešamības pēc manuālas iejaukšanās.
- 16 šūnu pasīvā balansēšana – izlīdzina spriegumu katras uzlādes laikā, novēršot nevienmērīgu nolietojumu, kas laika gaitā samazina akumulatora ietilpību par 20–30%.
- Integrēts termiskais sensors – automātiski pārtrauc ķēdi pārkaršanas gadījumā un atjauno to pēc atdzišanas, neprasot jūsu iesaisti.
- 30A nepārtraukta, 50A maksimālā strāva – bez problēmām nodrošina jaudu skrejriteņu vai e-velosipēdu motoriem līdz 2500W, tostarp straujas uzsākšanas vai braukšanas kalnā laikā.
- Kopējais ports vienkāršotai elektroinstalācijai – viens kontaktu pāris uzlādei un izlādei, kas ir ideāli piemērots transportlīdzekļiem bez atsevišķa uzlādes porta.
- Saderība ar populārākajām Li-ion ķīmijām – darbojas ar 3.7V nominālā sprieguma ternārajām, LiMn un LiCoO2 šūnām bez papildu pielāgojumiem.
Tehniskā informācija un veiktspēja
Moduļa pamatā ir daudzlīmeņu aizsardzības shēma ar jaudīgiem MOSFET tranzistoriem, kas paredzēti 30A nepārtrauktai strāvai un īslaicīgām 50A virsotnēm bez pārkaršanas. Pārlādes atslēgšanās slieksnis ir 4.25V uz šūnu, savukārt aizsardzība pret dziļo izlādi nostrādā pie 2.6V uz šūnu – šīs vērtības ir kalibrētas, lai maksimāli palielinātu lietderīgo uzlādes ciklu skaitu. Pasīvās balansēšanas funkcija uzlādes fāzē pārdala enerģiju starp šūnām, izlīdzinot sprieguma atšķirības, pirms tās kļūst neatgriezeniskas.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Modelis | BMS 16S 60V 30A (kopējais ports) |
| Konfigurācija | 16 Li-ion šūnas virknē |
| Nominālais spriegums | 60V (līdz 2500W) |
| Nepārtraukta izlādes strāva | 30A |
| Maksimālā izlādes strāva | 50A |
| Maksimālā uzlādes strāva | 30A |
| Pārlādes aizsardzība | 4.25V / šūna |
| Dziļās izlādes aizsardzība | 2.6V / šūna |
| Termiskā aizsardzība | Jā, sensors iekļauts |
| Šūnu balansēšana | Jā, pasīvā |
| Ķīmijas saderība | Li-ion ternārās, LiMn, LiCoO2 (3.7V nominālais) |
| Porta tips | Kopējais ports (uzlāde + izlāde caur B+ un P-) |
Uzstādīšanas un lietošanas instrukcija
- Pievienojiet uzraudzības (balansēšanas) vadus katrai no 16 Li-ion šūnām, ievērojot shēmā norādīto secību.
- Pielodējiet B- kontaktu pie akumulatoru bloka negatīvā pola.
- Pievienojiet balansēšanas vadu savienotāju BMS platei.
- Pievienojiet B+ pie akumulatora pozitīvā pola un P- pie kopējā uzlādes/izlādes porta.
- Pirms pirmās lietošanas pārbaudiet izejas spriegumu ar multimetru.
- Pievienojiet lādētāju un uzraugiet pirmos 2–3 pilnos uzlādes ciklus, lai nodrošinātu sākotnējo šūnu balansēšanu.
Komplektācija
- 1 x BMS 16S 60V 30A plate ar kopējo portu
- 1 x Balansēšanas vadu komplekts 16 šūnām
- 1 x Integrēts temperatūras sensors
Biežāk uzdotie jautājumi
Vai šo BMS var izmantot 13S vai 20S akumulatoram?
Nē. Modulis ir paredzēts tikai 16 virknē savienotām Li-ion šūnām (16S). Izmantošana ar citu šūnu skaitu var izraisīt gan plates, gan akumulatora bojājumus.
Ko nozīmē kopējais ports?
Tas nozīmē, ka akumulatora uzlādei un motora darbināšanai varat izmantot vienus un tos pašus kontaktus, kas ievērojami vienkāršo instalācijas procesu.
Vai tas ir saderīgs ar LiFePO4?
Nē, šis modelis ir konfigurēts tikai 3.7V nominālā sprieguma Li-ion šūnām.
