Regulējams maiņstrāvas (AC) strāvas sensors 0.2–30A – bezkontakta uzraudzība bez papildu barošanas
Ja vēlaties precīzi zināt, kad caur jūsu iekārtas — motora, sūkņa vai invertora — ķēdi plūst strāva, šis modulis ir ideāls risinājums. Jums nav jāpārgriež vadi vai jāpievieno atsevišķs barošanas avots. M3050/M3056 strāvas noteikšanas modulis tiek uzstādīts dažu minūšu laikā: vienkārši izveriet vadu caur Ø10 mm atveri, un sensors ir gatavs darbam.
Piezīme: Moduļa izeja ir vadības signāls (maks. 0.3A / 240V AC/DC), kas paredzēts automatizācijas sistēmām, nevis jaudas ķēdēm. Uzraugāmais vads nav jāpārgriež — tas vienkārši jāizver caur sensora atveri.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Regulējams slieksnis 0.2–30A — viens ierīce der gan apgaismojuma ķēdēm, gan industriāliem motoriem.
- Pašbarošanās no magnētiskā lauka — nav nepieciešams ārējs barošanas avots, kas vienkāršo elektroinstalāciju un samazina vadu skaitu sadalnē.
- Elektroniska komutācija bez kustīgām detaļām — nav mehāniskā nolietojuma, nodrošinot praktiski neierobežotu pārslēgšanās ciklu skaitu.
- Pilnīga galvaniskā izolācija — uzraugāmā ķēde un vadības izeja ir pilnībā atdalītas, pasargājot PLC vai signalizācijas sistēmu.
- Reakcijas laiks zem 1% un 100% pārslodzes izturība — sensors precīzi fiksē strāvas pīķus un nebojājas pie jaudīgu motoru palaišanas.
- Ugunsdrošs PC korpuss — izturīgs pret liesmām un temperatūras svārstībām no -20°C līdz +55°C, piemērots industriālajām sadalnēm vai aizsargātām āra instalācijām.
Detaļas un veiktspēja
Darbības princips balstās uz toroidālā strāvas transformatora tehnoloģiju: uzraugāmais vads darbojas kā primārais tinums, un inducētā enerģija tieši baro iekšējo ķēdi — bez baterijām vai papildu 24V barošanas. Pārslēgšanās slieksni var precīzi iestatīt ar iebūvētu potenciometru visā 0.2–30A diapazonā. 0.3A / 240V AC vai DC izeja ir pietiekama, lai vadītu palīgkontaktoru, PLC ieeju vai signalizācijas moduli. Plašais darba temperatūras diapazons līdz +55°C ļauj to uzstādīt pat blīvi izvietotās sadales skapjos.
| Parametrs | Vērtība / Detaļas |
|---|---|

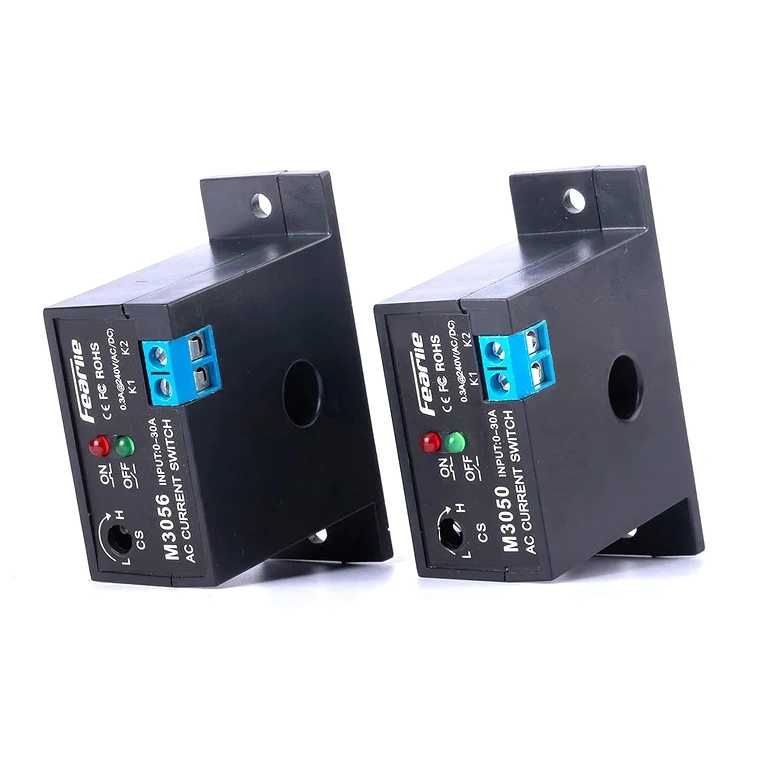

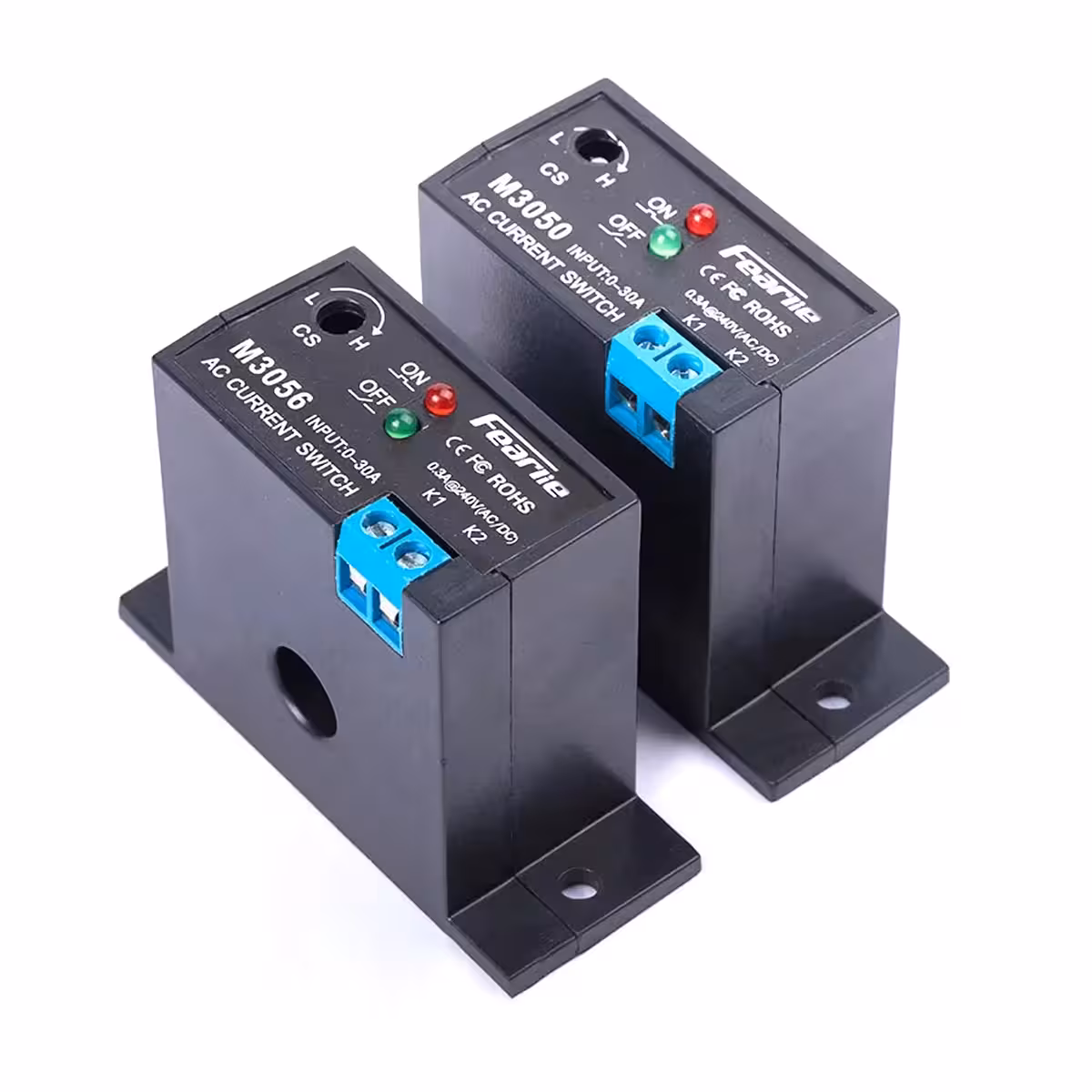

| Pieejamie modeļi | M3050 (NO), M3056 (NC) |
| Strāvas diapazons | 0.2 – 30A AC |
| Izejas kontakta tips | NO (M3050) / NC (M3056) |
| Izejas jauda | Maks. 0.3A / 240V AC vai DC |
| Mērīšanas princips | Magnētiskā indukcija (toroidālais transformators) |
| Barošana | Pašbarošanās no vada magnētiskā lauka |
| Vada atveres diametrs | Ø 10 mm |
| Aizture (lag) | < 1% |
| Pieļaujamā pārslodze | 100% |
| Darba temperatūra | -20°C … +55°C |
| Korpusa materiāls | PC (polikarbonāts), ugunsdrošs |
| Tipiski pielietojumi | Motori, sūkņi, kompresori, PV, UPS, sadales skapji |
Programmēšanas un lietošanas instrukcija

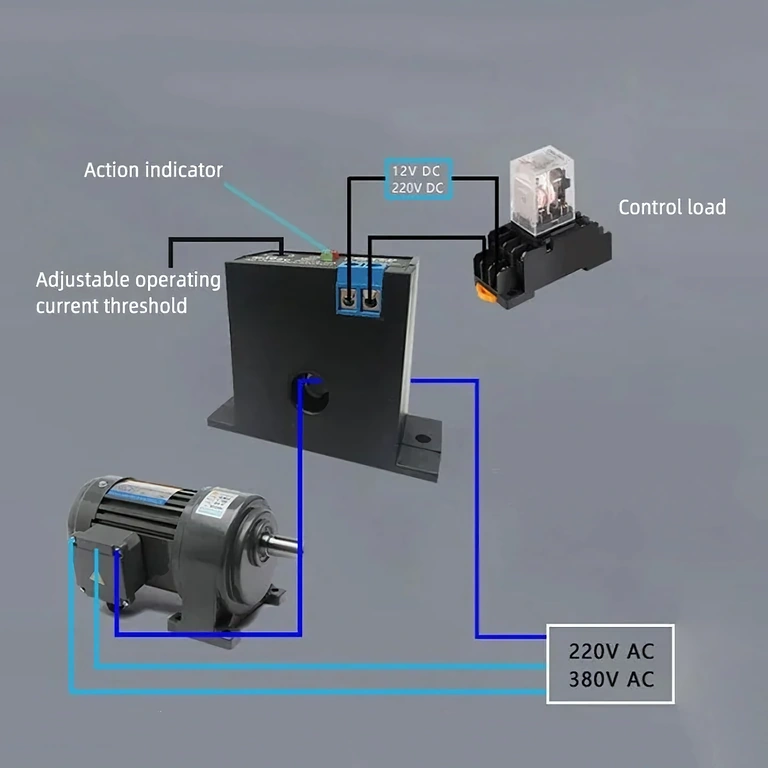

- Izveriet uzraugāmo vadu (fāzi, viens vads) caur sensora Ø10 mm atveri. Vada pārgriešana vai modificēšana nav nepieciešama.
- Pievienojiet moduļa izeju (signāla spailes) paredzētajai vadības ķēdei: PLC, palīgkontaktoram, signalizācijas sistēmai vai citai slodzei līdz 0.3A / 240V.
- Ieslēdziet uzraugāmo ķēdi ar vēlamo minimālo slodzi un grieziet potenciometru pulksteņrādītāja virzienā, līdz relejs pārslēdzas.
- Pārbaudiet darbību: M3050 (NO) gadījumā izeja aizveras, kad strāva pārsniedz slieksni; M3056 (NC) gadījumā izeja atveras, pārsniedzot slieksni.
- Veiciet testu ar nominālo slodzi, lai pārliecinātos, ka iestatītais slieksnis ir pareizs un nenotiek viltus aktivizēšanās.
Komplektācija
- 1 x Strāvas noteikšanas modulis M3050 (NO) vai M3056 (NC) — atkarībā no izvēlētā modeļa
Biežāk uzdotie jautājumi
Kāda ir atšķirība starp M3050 un M3056?

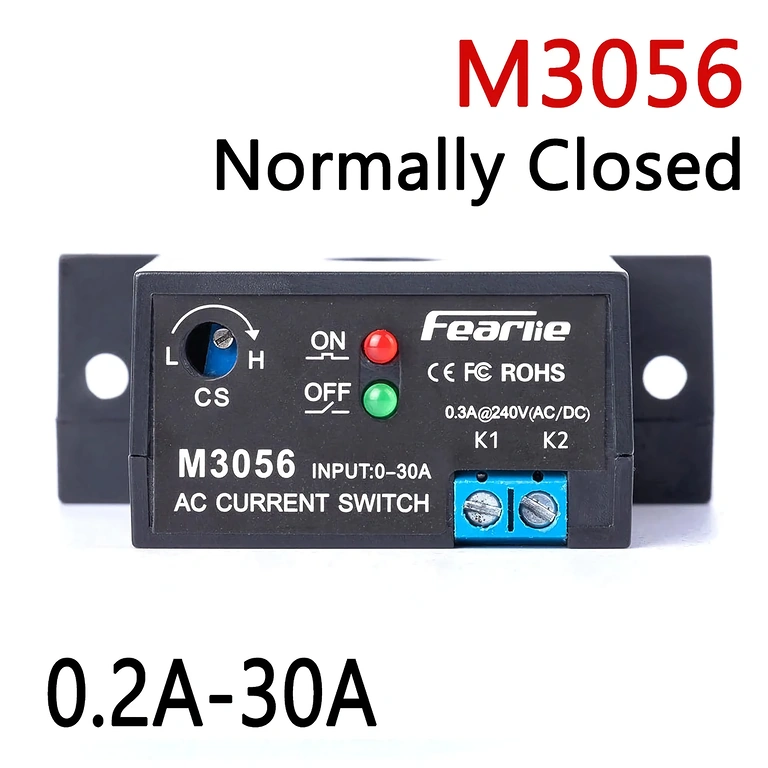

M3050 ir normāli atvērts (NO) izejas kontakts — ķēde aizveras, kad strāva pārsniedz iestatīto slieksni. M3056 ir normāli aizvērts (NC) kontakts — ķēde atveras, pārsniedzot slieksni. Izvēlieties atbilstoši savas automatizācijas sistēmas loģikai.
Vai ir nepieciešams ārējs barošanas avots?
Nē. Modulis izmanto pašbarošanos no magnētiskā lauka, ko rada uzraugāmais vads, izmantojot strāvas transformatora principu. Papildu barošanas vadi nav nepieciešami.
Vai ar šo sensoru var uzraudzīt līdzstrāvu (DC)?
Nē. Sensors detektē tikai maiņstrāvu (AC), izmantojot magnētisko indukciju. Vadības izeja var darboties gan ar AC, gan DC (maks. 0.3A / 240V), taču uzraugāmajai ķēdei jābūt AC.
Vai to var izmantot trīsfāžu motora uzraudzībai?
Jā. Izveriet vienu fāzes vadu caur sensora atveri. Lai pilnībā uzraudzītu trīsfāžu sistēmu, izmantojiet trīs neatkarīgus moduļus, pa vienam katrai fāzei.
Kāds ir maksimālais vada diametrs, ko var izvērt caur sensoru?
Atveres diametrs ir Ø 10 mm. Pārliecinieties, ka vads kopā ar izolāciju iekļaujas šajā izmērā.
Vai tas ir piemērots saules paneļu sistēmām vai UPS?
Jā, ar nosacījumu, ka uzraugāmā ķēde ir AC — piemēram, invertora vai UPS izeja. To bieži izmanto sadales skapjos, PV sistēmās un industriālajās iekārtās patēriņa uzraudzībai un aizsardzībai pret pārslodzi.
