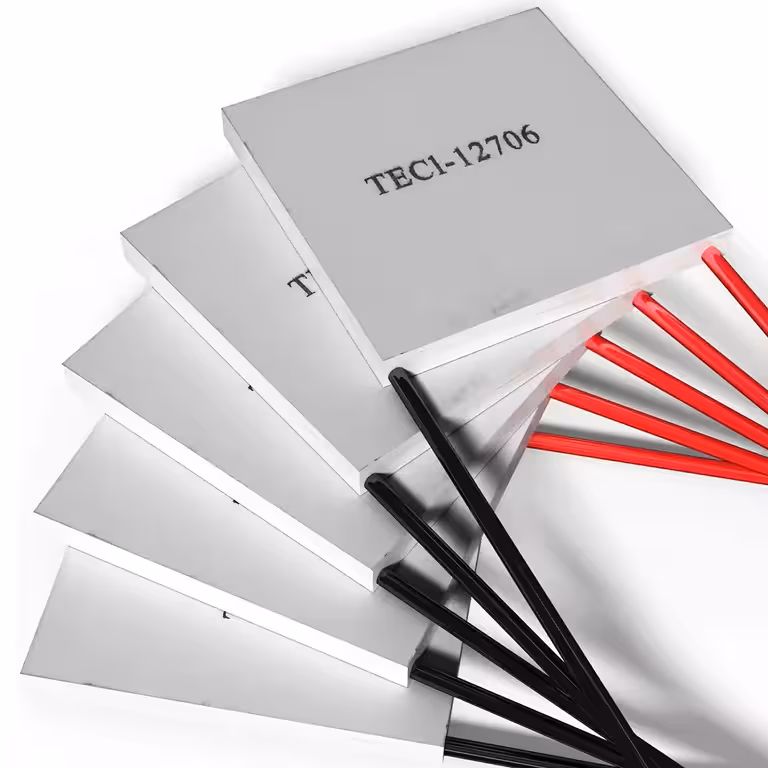

Peltier modulis TEC1-12706 – precīza termoelektriskā dzesēšana bez trokšņa un kompromisiem
Nepieciešams atdzesēt elektronisko komponenti bez skaļiem ventilatoriem vai sarežģītām sistēmām? Peltier modulis TEC1-12706 nodrošina dzesēšanu, izmantojot tīru pusvadītāju efektu — bez kustīgām detaļām, bez vibrācijas un bez trokšņa. Aukstā puse ievērojami samazina temperatūru zem apkārtējās vides līmeņa, kamēr karstā puse novada uzkrāto siltumu. Tas viss iekļauts kompaktā 40 × 40 mm izmērā.
Piezīme: Darbināšana bez radiatora uz karstās puses neatgriezeniski sabojā moduli. Pirms barošanas pieslēgšanas vienmēr uzstādiet siltumvadītāja radiatoru.
Kpēc izvēlēties TEC1-12706 moduli? (Galvenās priekšrocības):
- Maksimālā strāva 6A (salīdzinājumā ar 5A modelim TEC1-12705) — 60W dzesēšanas jauda pret 50W, nodrošinot lielāku temperatūras starpību starp abām pusēm
- Nav kustīgu detaļu — pilnīgi klusa darbība, bez vibrācijām un ar ievērojami ilgāku kalpošanas laiku salīdzinājumā ar mehāniskiem risinājumiem
- Komplektā 2 iepakojumi termopastas — nodrošina optimālu siltumvadītāja kontaktu jau kopš pirmās uzstādīšanas reizes, bez papildu pirkumiem
- Atbalsta PWM vadību — regulējams spriegums robežās no 0 līdz 15,2V ļauj precīzi pielāgot dzesēšanas jaudu bez pēkšņiem jaudas kritumiem
- Plaša darba temperatūras amplitūda: no -30°C līdz +70°C — piemērots lietošanai ekstremālos apstākļos, sākot no portatīvajiem ledusskapjiem līdz rūpnieciskām iekārtām
Detaļas un veiktspēja
Pie 12V un 6A sprieguma modulis ģenerē siltuma plūsmu līdz pat 60W — ar to pietiek, lai dzesētu kompaktus procesorus, CCD sensorus vai lāzeru kameras. Konstrukcijā izmantotie termoelektriskie pusvadītāji garantē pastāvīgu un atkārtojamu siltuma pārnesi, kas laika gaitā nemazinās, ja tiek ievēroti pareizi montāžas nosacījumi. Vienkārši mainot polaritāti vietām, šis pats modulis kļūst par precīzu sildīšanas elementu — viens komponents, divas funkcijas.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Modelis | TEC1-12706 |
| Izmēri | 40 mm × 40 mm |
| Darba spriegums | 0 – 15,2 V (ieteicams 12V) |
| Maksimālā darba strāva | 6 A |
| Maksimālā jauda | 60 W |
| Darba temperatūra | no -30°C līdz +70°C |
| Konstrukcijas tips | Termoelektriskais pusvadītājs (Peltier efekts) |
| Kustīgas detaļas | Nē (klusa darbība) |
| Komplektā iekļautie piederumi | 2 termopastas iepakojumi |
Komplektācija
- 1 × Peltier modulis TEC1-12706 (40 mm × 40 mm, 12V, 60W)
- 2 × Termopastas iepakojums optimālam siltuma kontaktam
Biežāk uzdotie jautājumi
Vai Peltier modulim TEC1-12706 obligāti nepieciešams radiators?
Jā, tas ir absolūti obligāti. Bez siltumvadītāja uz karstās puses temperatūra ļoti strauji pārsniedz maksimālo robežu, un modulis dažu minūšu laikā tiek neatgriezeniski sabojāts. Izmantojiet radiatoru ar ventilatoru, ja darbināt ierīci ar pilnu jaudu.
Kāda ir reālā atšķirība salīdzinājumā ar TEC1-12705?
TEC1-12706 nodrošina 6A strāvu pretstatā 5A modelim, kas nozīmē 60W dzesēšanas jaudu pret 50W. Temperatūras starpība starp pusēm ir lielāka, kas ir īpaši svarīgi lietojumos, kur nepieciešama dzesēšana zem 0°C vai izteikts temperatūras gradients.
Vai šo var izmantot arī kā sildīšanas elementu?
Jā. Mainot barošanas vadu polaritāti, puses mainās vietām — puse, kas iepriekš dzesēja, tagad silda. Tas pats modulis ar divējādu pielietojumu.
Vai dzesēšanas jaudu var kontrolēt, izmantojot PWM vai mainīgu spriegumu?
Jā. Modulis lineāri reaģē uz padoto spriegumu diapazonā no 0 līdz 15,2V. Izmantojot PWM kontrolleri vai regulējamu barošanas avotu, iespējams precīzi pieregulēt patērēto jaudu un siltuma efekta intensitāti — tas ir noderīgi DIY termostatos vai projektos ar Arduino un Raspberry Pi.
