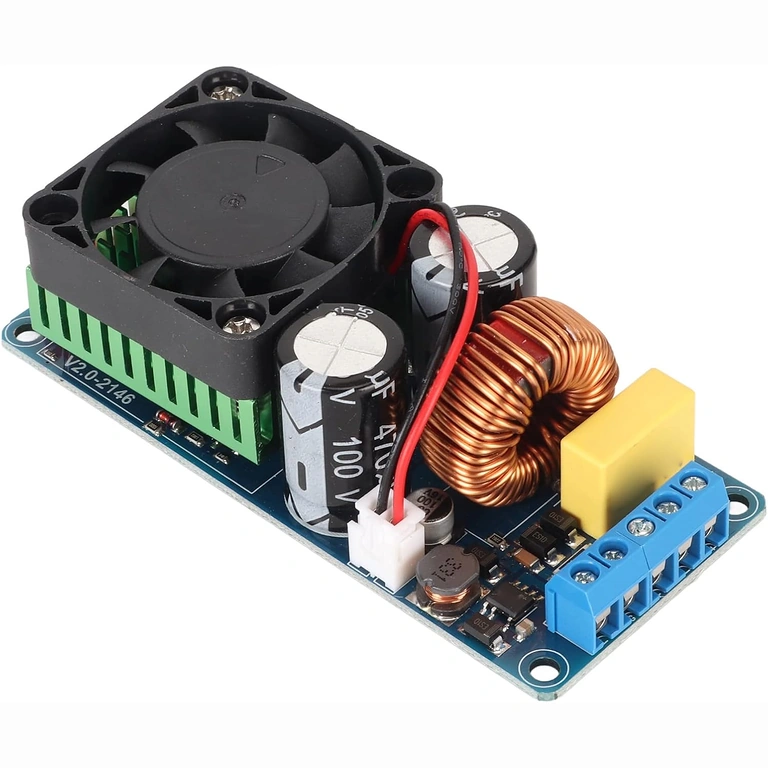

IRS2092 D klases mono pastiprinātājs – 380W RMS jauda bez kompromisiem
Būvējat jaudīgu sabvūferu un nevēlaties samierināties ar „papīra vatiem”? Šis D klases mono pastiprinātāja modulis, kura pamatā ir IRS2092 mikroshēma, nodrošina 380W RMS jaudu pie 4 omu slodzes ar kropļojumu līmeni zem 0.1% — tā ir reāla, izmērāma jauda, nevis mārketinga skaitļi. Pateicoties vairāk nekā 90% efektivitātei, jūs nemaksāsiet par elektrību, kas pārvēršas tikai siltumā.
Piezīme: Produkts tiek piegādāts kā modulis — elektroniskā plate bez korpusa. Simetriskais barošanas bloks ±58V–±70V DC nav iekļauts komplektācijā un ir jāiegādājas atsevišķi. Ja jūsu audio avota izejas spriegums ir zemāks par 1.5V RMS, sistēmai nepieciešams pievienot priekšpastiprinātāju.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Reāla, pārbaudāma jauda — 380W RMS pie 4 omiem un 280W RMS pie 8 omiem, mērīts pie THD zem 0.1%.
- Efektivitāte ≥90% — atšķirībā no klasiskajiem AB klases pastiprinātājiem, kas 40-50% enerģijas pārvērš siltumā, šis modulis saglabā optimālu temperatūru.
- THD zem 0.1% — skaņa tiek atskaņota precīzi un tīri, bez nevēlamas krāsošanas.
- Infineon IRS2092 — augstas kvalitātes full-bridge draiveris, kas ir iecienīts nopietnos DIY audio projektos.

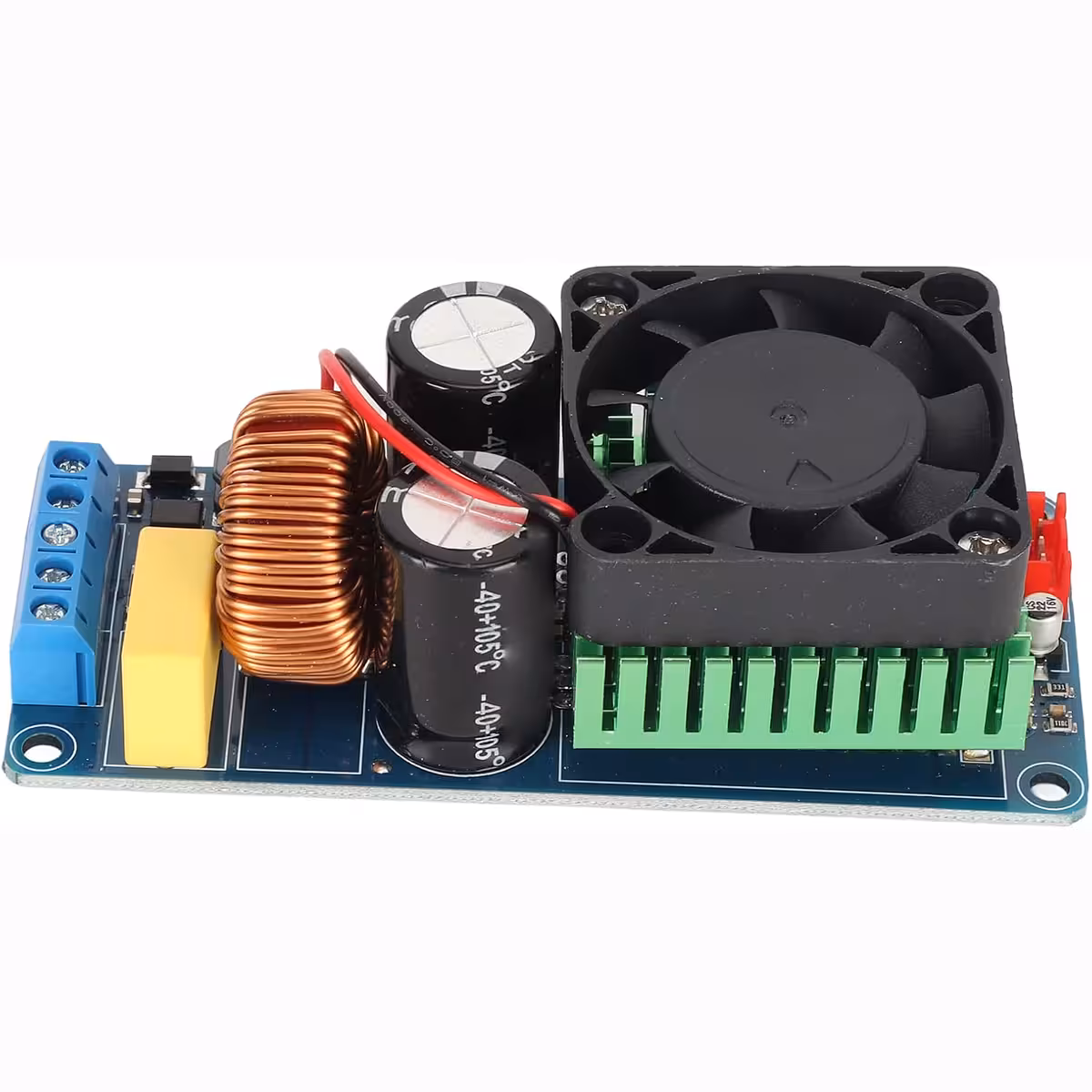

- Trīskārša aizsardzība — integrēta aizsardzība pret īssavienojumu, līdzstrāvas (DC) nobīdi un pārkaršanu virs 100°C, pasargājot jūsu dārgo akustiku.
- SNR 90dB — zems fona trokšņu līmenis, nodrošinot kristāldzidru skanējumu pat pie zema skaļuma.
- Frekvenču josla 20Hz–20kHz — aptver visu dzirdamo spektru, piemērots ne tikai sabvūferiem, bet arī kā pilna diapazona mono pastiprinātājs.
Detaļas un veiktspēja

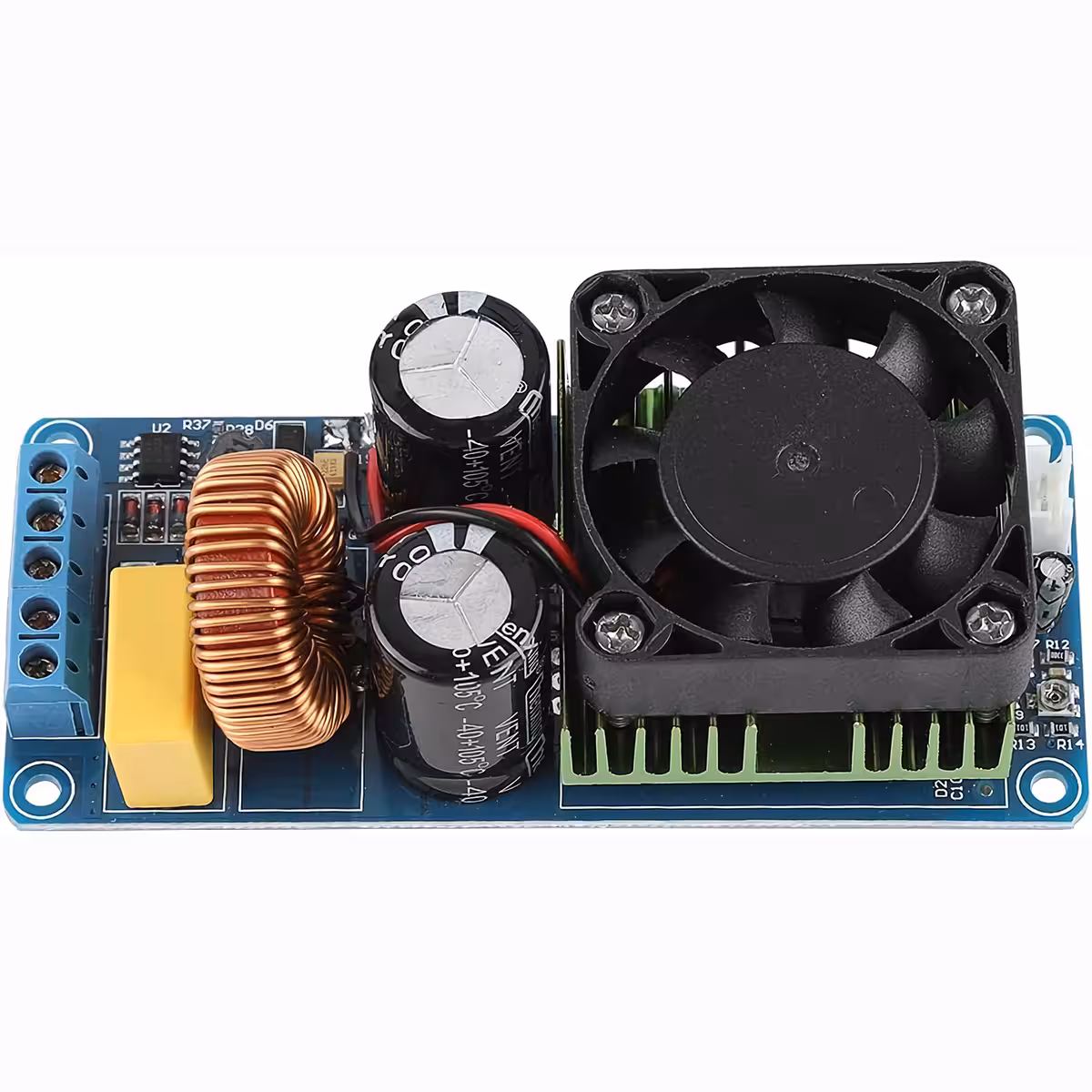

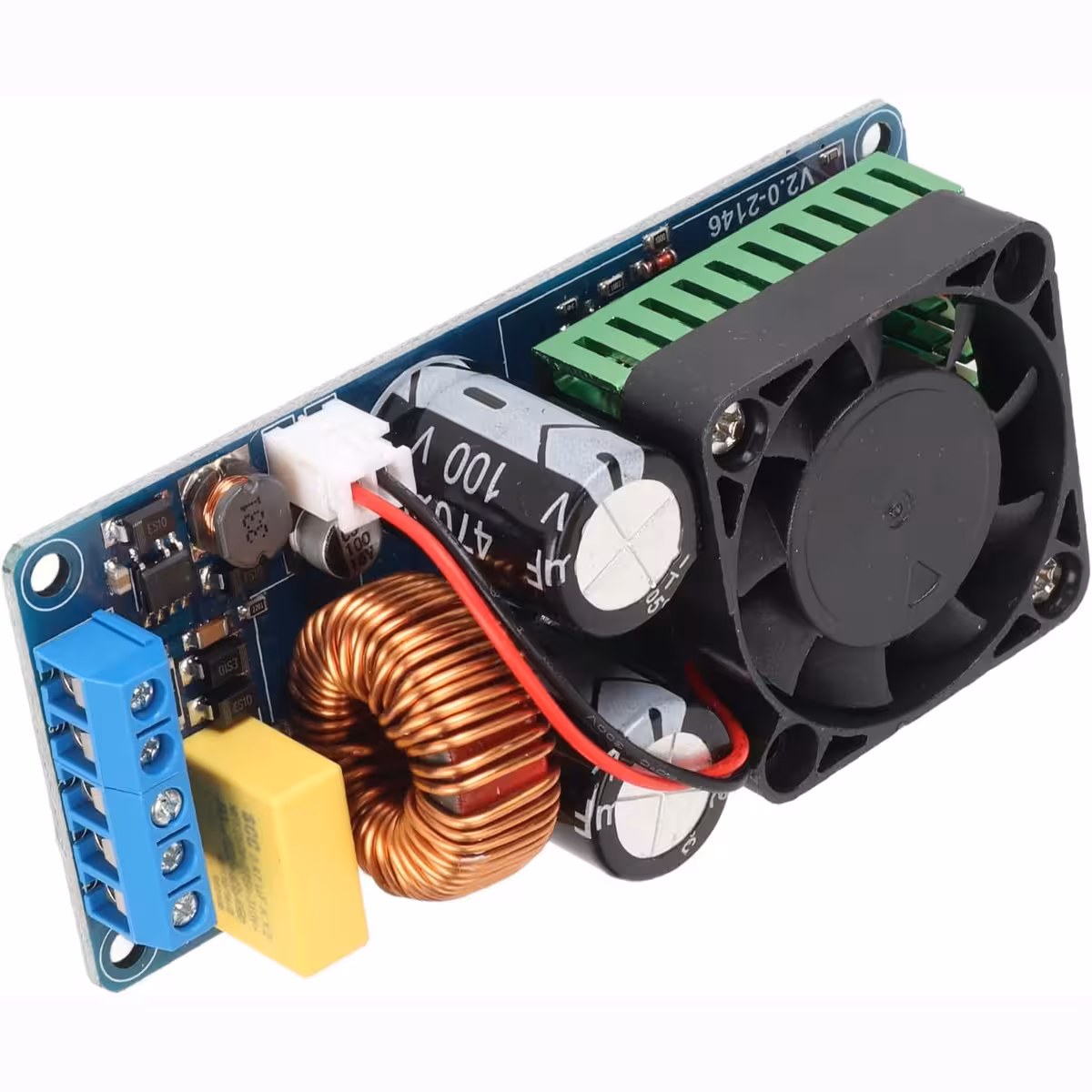

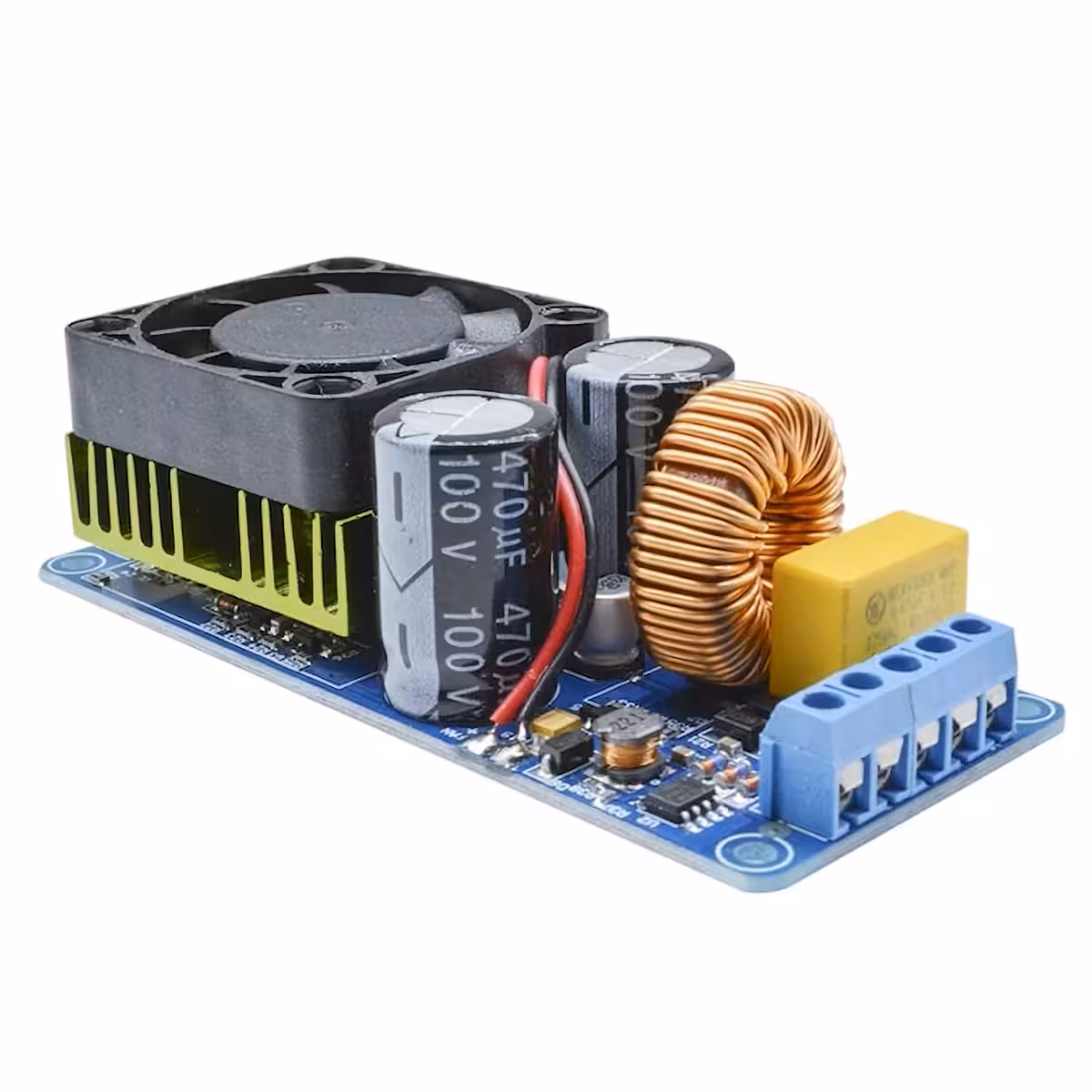

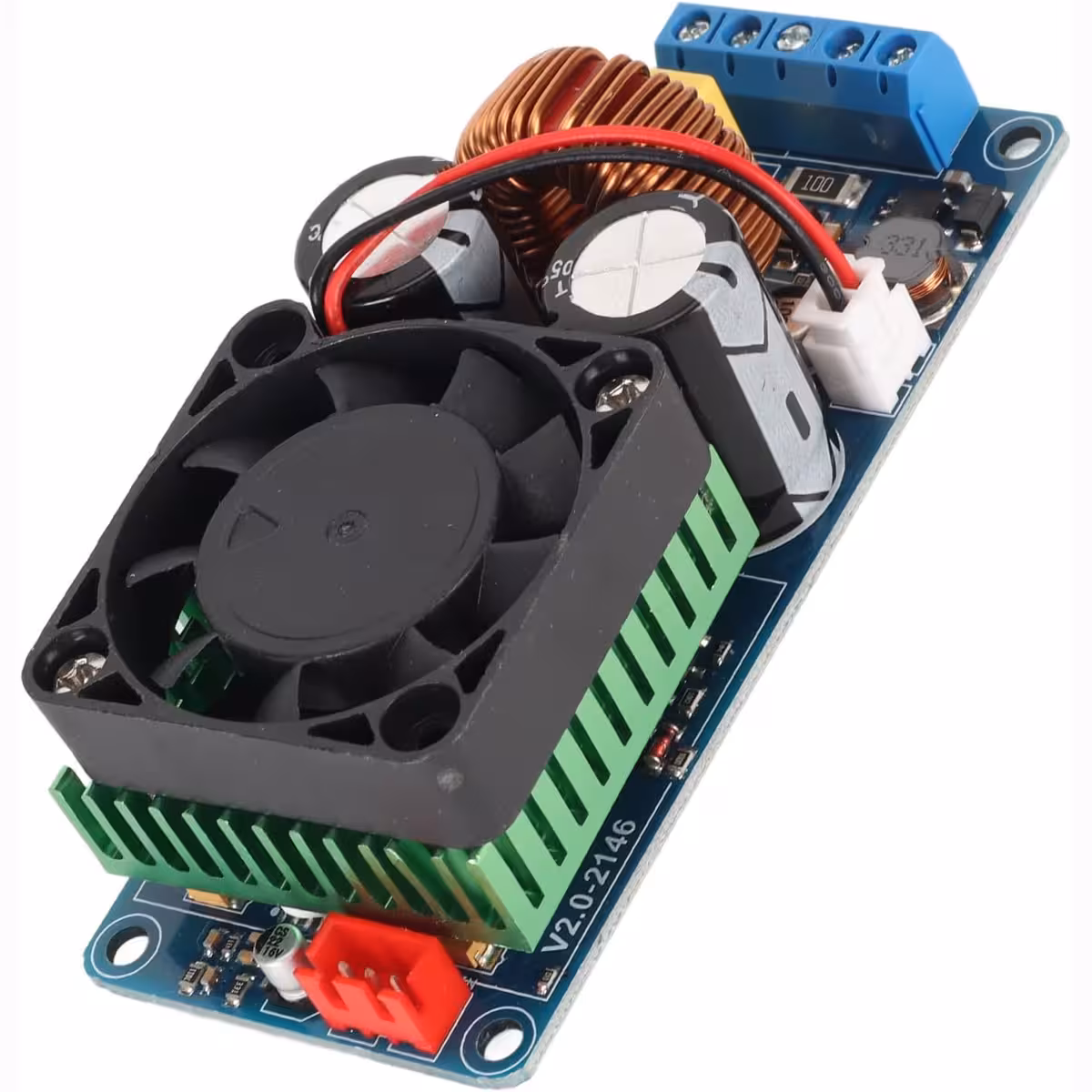

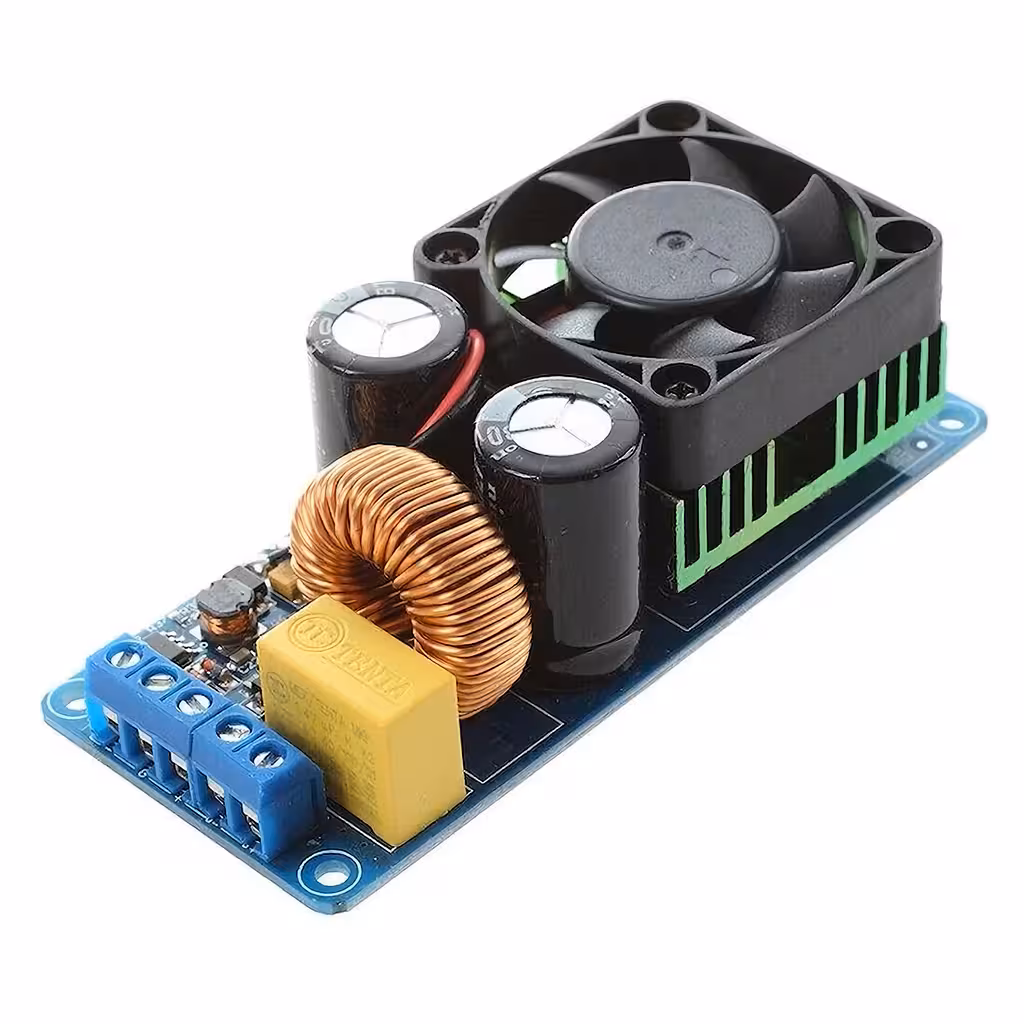

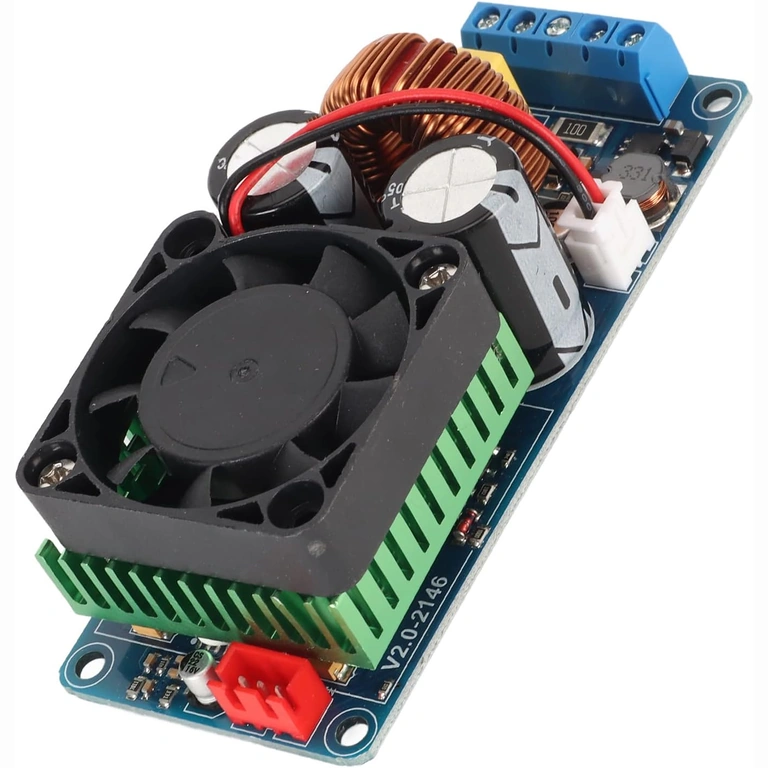

Plates sirds ir Infineon IRS2092 — draiveris, kas īpaši izstrādāts D klases full-bridge topoloģijai. Tas nodrošina precīzu komutācijas kontroli un nemainīgu linearitāti visā frekvenču diapazonā. Pie ±65V DC simetriskā barošanas sprieguma un 4 omu slodzes pastiprinātājs sasniedz 500W maksimālo jaudu (THD 10%) un 380W RMS ikdienas lietošanā. Fiksētais pastiprinājums 36x un 1.5V RMS ieejas jutība padara to saderīgu ar jebkuru DAC vai mikserpulti, kas nodrošina standarta līnijas signālu.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Pastiprinātāja tips | Mono, D klase, Full-Bridge |
| Galvenā mikroshēma | IRS2092 (Infineon) |
| Barošanas spriegums | Simetrisks DC ±58V – ±70V (ieteicams ±65V) |
| Izejas jauda (maks.) | 500W (4 ohm, ±65V, THD 10%) |
| RMS jauda (THD <0.1%) | 380W @ 4 ohm / 280W @ 8 ohm |
| Efektivitāte | ≥ 90% |
| Harmoniskie kropļojumi (THD) | < 0.1% |
| Signāla/trokšņa attiecība (SNR) | 90 dB |
| Frekvenču josla | 20 Hz – 20 kHz |
| Ieejas jutība | 1.5V RMS |
| Pastiprinājuma koeficients | 36x |
| Saderīgā pretestība | 4 – 8 ohm |
| Integrētās aizsardzības | Īssavienojums, DC nobīde, pārkaršana (>100°C) |
Lietošanas instrukcija un piesardzības pasākumi

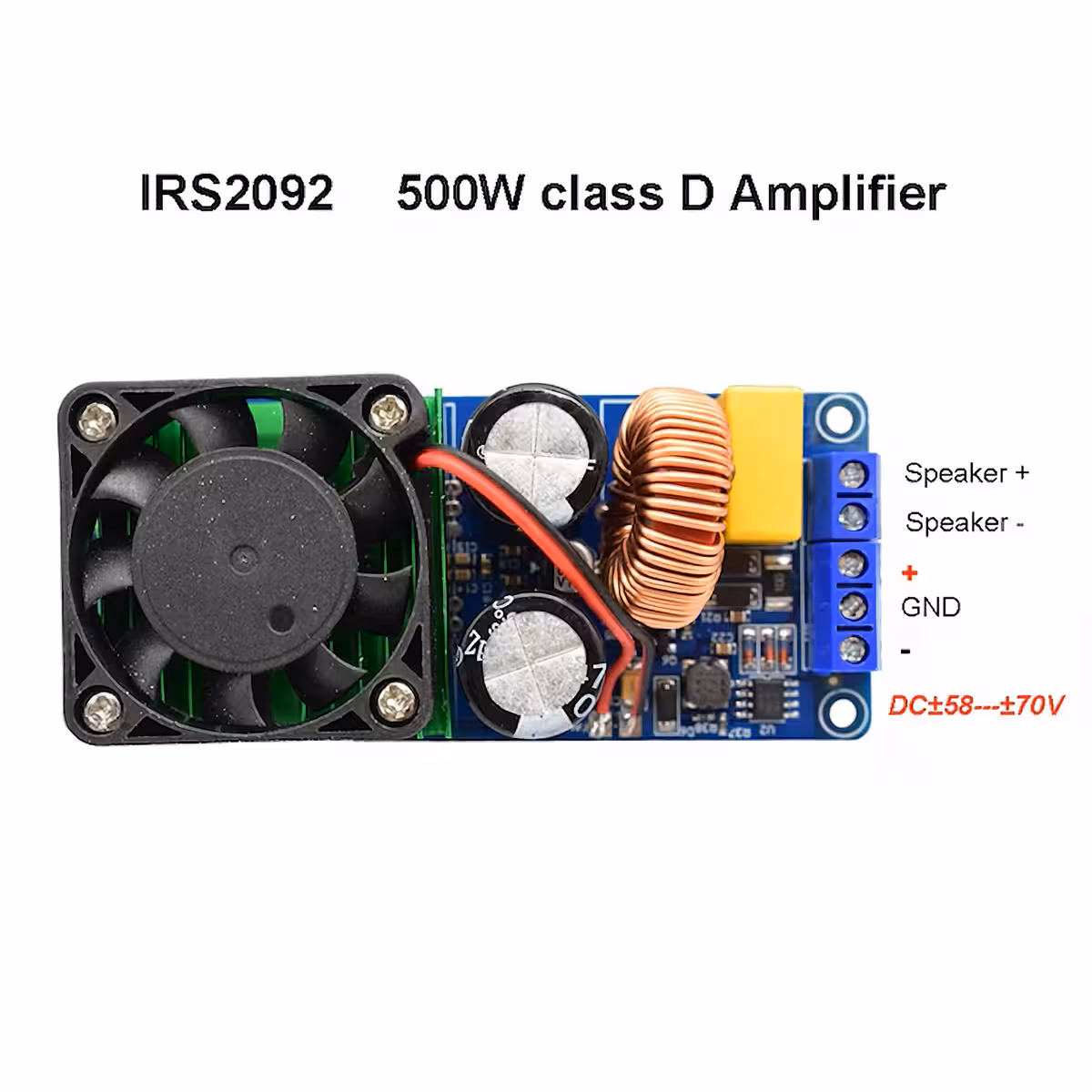

- Pirms barošanas avota pievienošanas rūpīgi pārbaudiet polaritāti un vadu savienojumus — nepareiza polaritāte var neatgriezeniski sabojāt plati.
- Izmantojiet tikai simetrisku ±58V–±70V DC barošanas avotu; nekādā gadījumā nepārsniedziet ±70V.
- Pievienojiet skaļruņus vai sabvūferus ar 4–8 omu pretestību — sabvūfera lietojumiem vislabāk piemēroti 10–18 collu skaļruņi.
- Ja audio avota izejas signāls ir zemāks par 1.5V RMS, izmantojiet priekšpastiprinātāju, lai sasniegtu optimālu ieejas jutību.

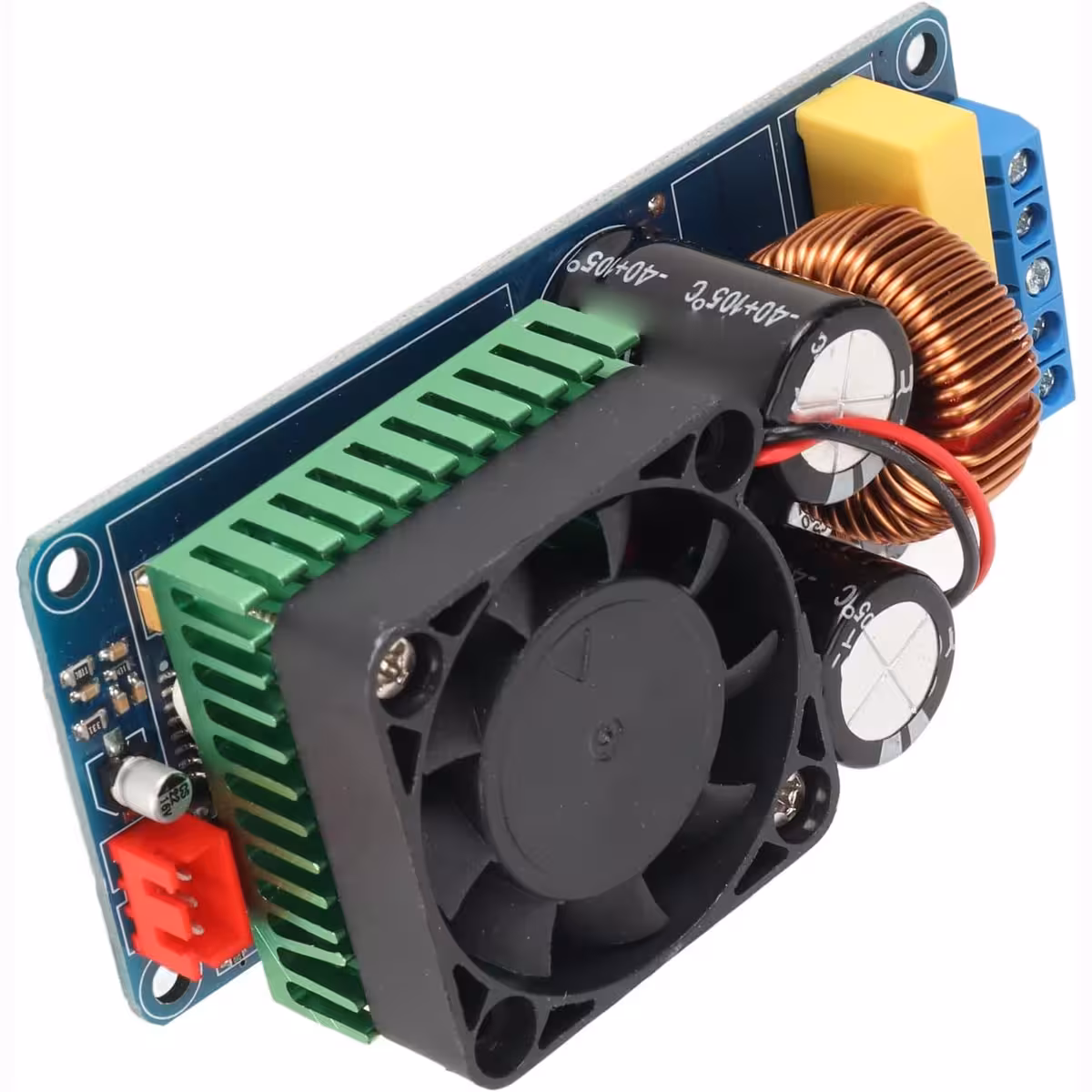

- Pirms pirmās ieslēgšanas uzstādiet siltuma radiatoru uz jaudas tranzistoriem — automātiskā termiskā aizsardzība ir drošības elements, taču pareiza dzesēšana ievērojami pagarina komponentu kalpošanas laiku.
- Pirms vērtīgu skaļruņu pievienošanas pārbaudiet aizsardzības funkcijas (īssavienojuma un DC aizsardzību).
Komplektācija
- 1 x Mono D klases digitālā pastiprinātāja modulis 500W IRS2092
Biežāk uzdotie jautājumi
Kāds barošanas bloks ir nepieciešams šim pastiprinātājam?
Nepieciešams simetrisks barošanas bloks ±58V–±70V DC, optimālai darbībai ieteicams ±65V. Barošanas bloks komplektā nav iekļauts — tas jāiegādājas atsevišķi.
Vai tas darbojas ar 8 omu skaļruņiem, ne tikai sabvūferiem?
Jā. Pie 8 omiem tas nodrošina 280W RMS ar THD zem 0.1%. Modulis darbojas arī kā pilna diapazona mono pastiprinātājs, tas nav ierobežots tikai ar sabvūferiem.
Vai obligāti nepieciešams radiators?
Jā. Plate netiek piegādāta ar radiatoru, un 100°C termiskā aizsardzība ir tikai drošības līdzeklis, nevis dzesēšanas sistēma. Uzstādiet jaudai atbilstošu radiatoru.
Vai varu tieši pievienot DAC vai skaņas karti?
Jā, ja DAC izejas spriegums pārsniedz 1.5V RMS. Lielākā daļa stacionāro DAC iekārtu nodrošina 2V RMS, kas ir pilnībā saderīgi. Ja izmantojat portatīvo DAC vai vāju signāla avotu, pievienojiet priekšpastiprinātāju.
Kas notiek, ja nejauši rodas īssavienojums izejā?
Integrētā īssavienojuma aizsardzība automātiski atslēdz izeju. Plate nesadegs pēc pirmā incidenta, taču šo aizsardzību nevajadzētu testēt atkārtoti, jo tā nav paredzēta pastāvīgai slodzei.
