Mini UPS modulis 5V/12V – nepārtraukta strāvas padeve bez aizkaves jūsu IoT projektiem un svarīgām iekārtām
Vai esat saskāries ar situāciju, kad Raspberry Pi vai rūteris negaidīti restartējas visnepiemērotākajā brīdī? Šis līdzstrāvas (DC) mini UPS modulis ir risinājums. Tas nodrošina tūlītēju pārslēgšanos uz akumulatora barošanu — bez aizkaves un bez sistēmas restartēšanās, neatkarīgi no tā, vai darbināt mini datoru, ESP32 vai 12V IP kameru.
Piezīme: 18650 akumulatori komplektā nav iekļauti. Izmantojiet 5V barošanas avotu ar vismaz 2A strāvu. Nepievienojiet akumulatoru ar pretēju polaritāti — tas var izraisīt neatgriezeniskus bojājumus.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Momentāna pārslēgšanās (zero-delay) — pāreja uz akumulatoru notiek acumirklī, iekārta nepamana strāvas zudumu un neturpina darboties bez restartēšanās.
- Divas versijas dažādām vajadzībām — 5V/3A versija Raspberry Pi, Arduino, ESP32 un IoT moduļiem; 12V/1.2A versija rūteriem, IP kamerām un rūpnieciskajiem kontrolieriem.

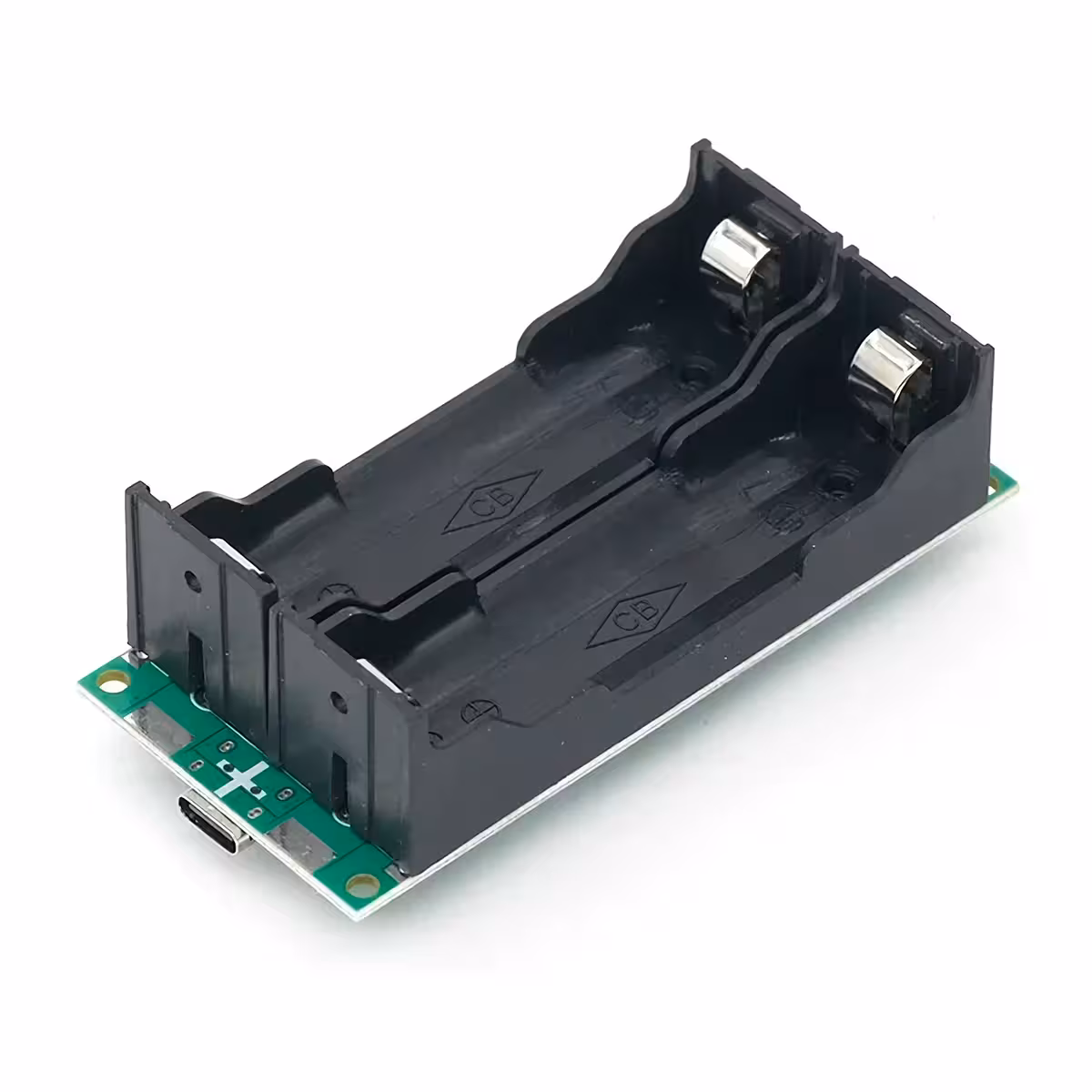

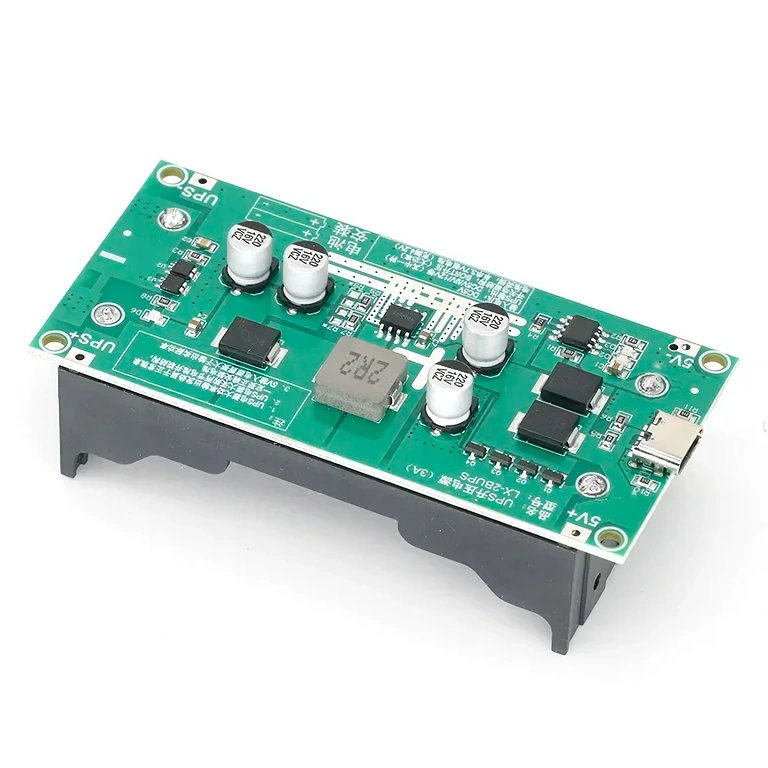

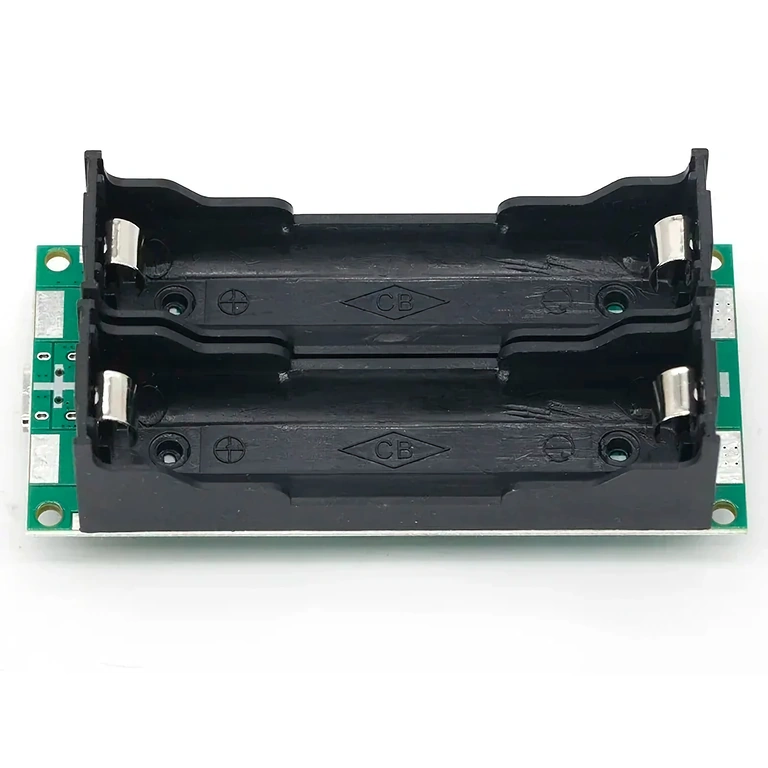

- Atbalsta 1 vai 2 paralēli savienotus 18650 akumulatorus — izmantojot divus akumulatorus, darbības laiks tiek dubultots.
- Type-C ieeja līdz 3A — nodrošina lielāku strāvu nekā MicroUSB, ātrāku uzlādi un stabilu darbību pie lielas slodzes.
- Augsta efektivitāte (līdz 96%) — 15W nominālā jauda, 20W maksimālā jauda ar minimāliem enerģijas zudumiem.
- Pilnvērtīga Li-Ion aizsardzība — integrēta aizsardzība pret pārlādi, pārmērīgu izlādi, īssavienojumu un pārkaršanu.

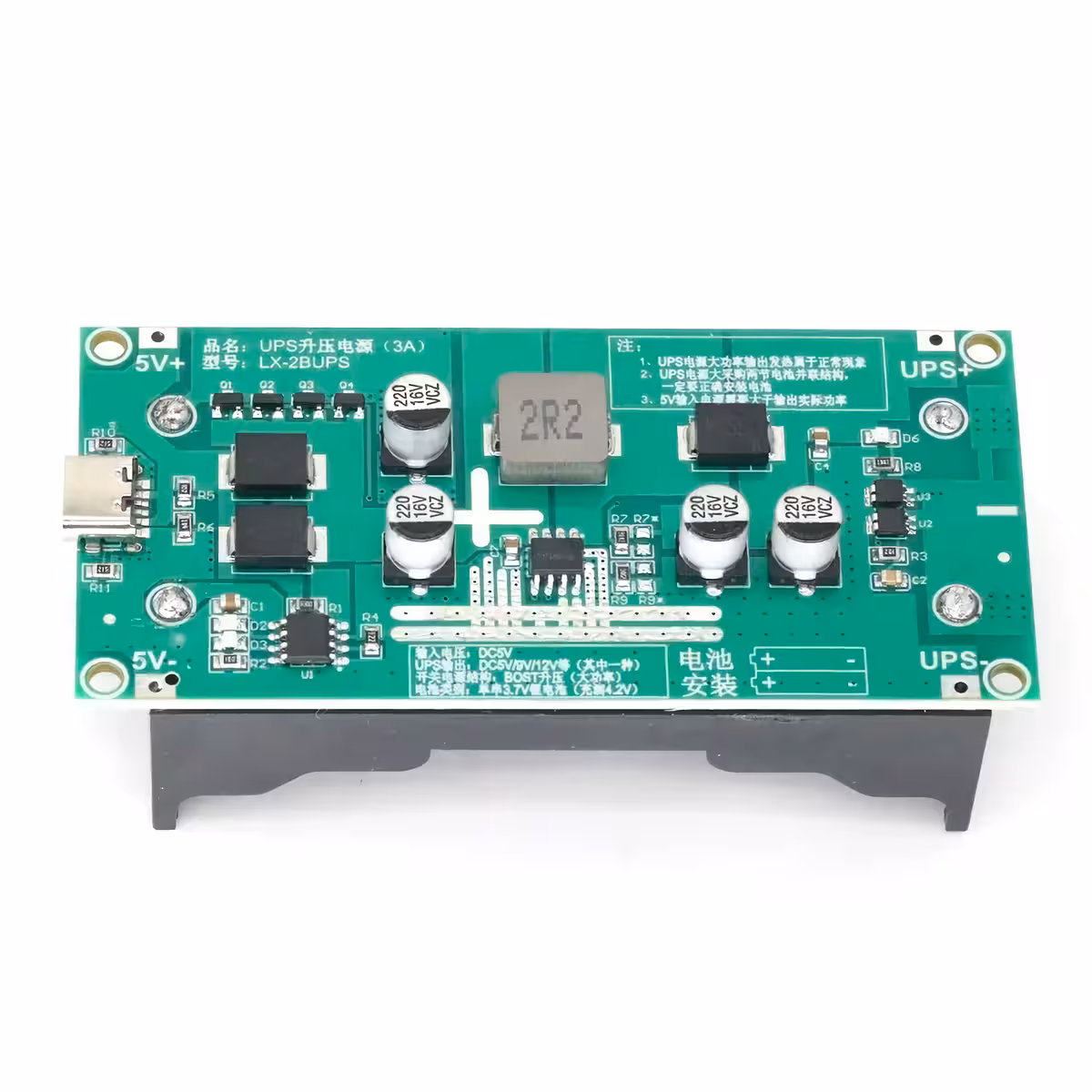

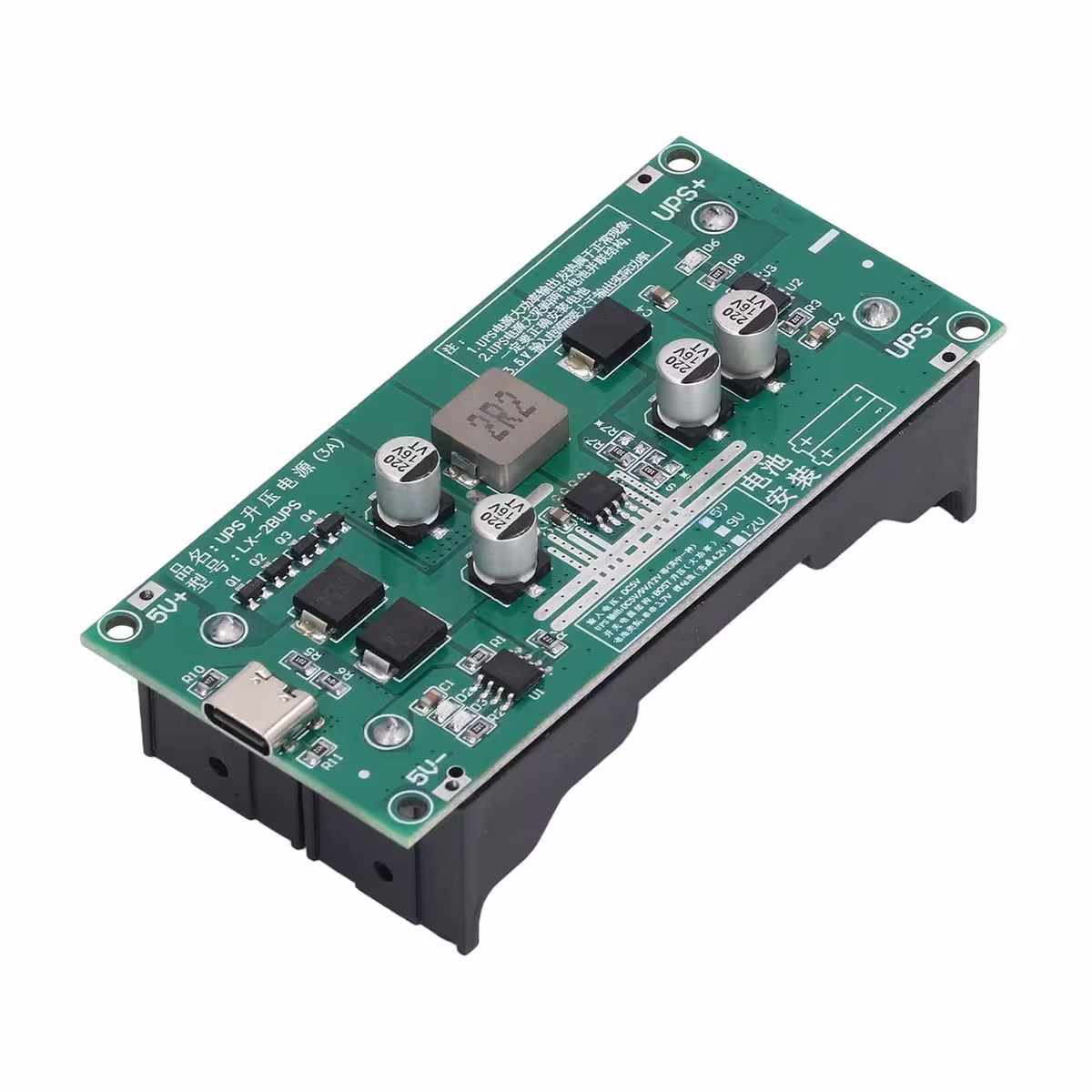

- Lodēšanas kontakti 5V+/5V- — ērta integrācija pielāgotās shēmās (PCB) bez ārējiem savienotājiem.

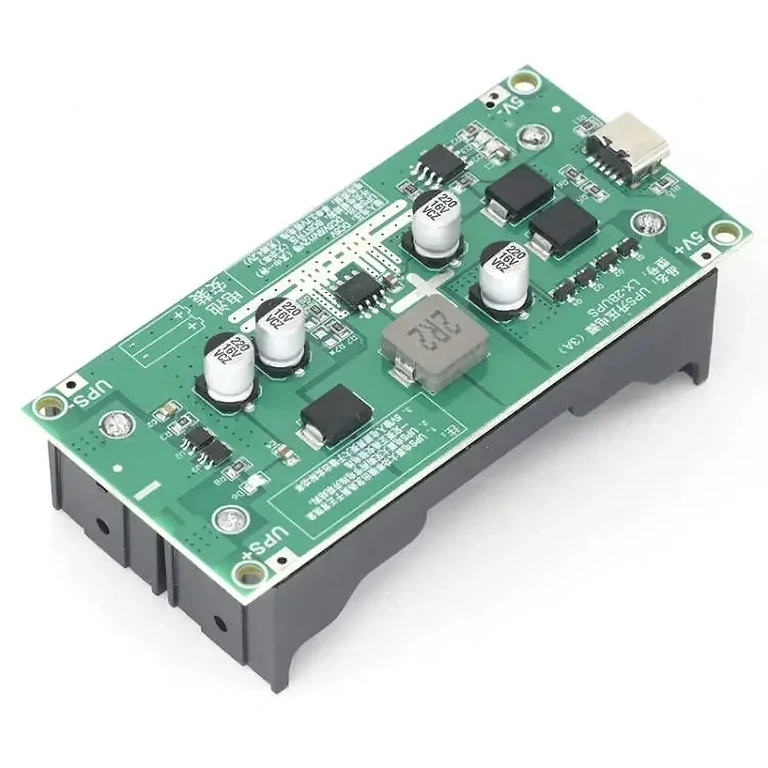

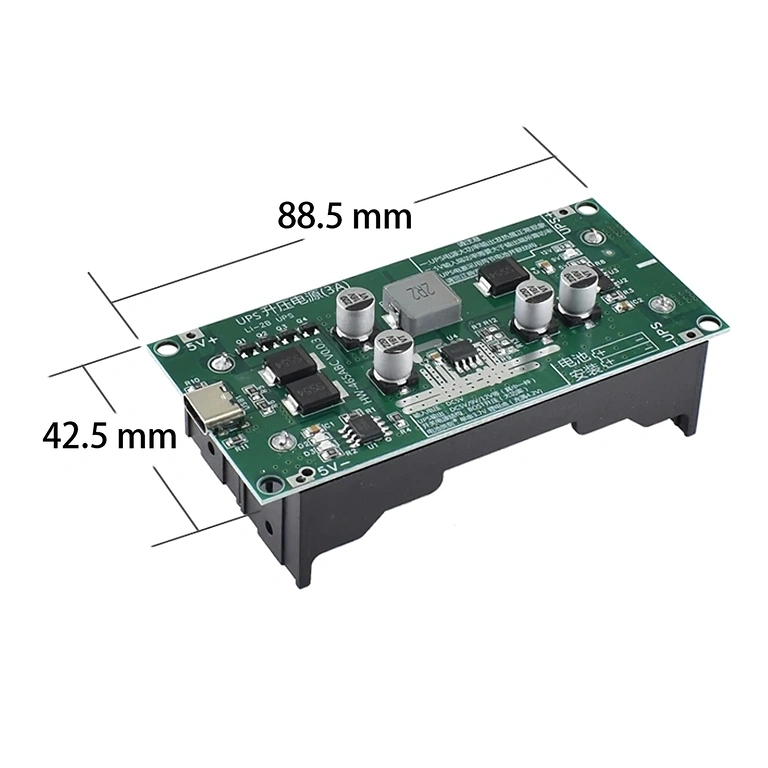

- Kompakts izmērs: 88 × 41 × 22 mm — viegli ievietojams jebkurā korpusā, uz DIN sliedes vai DIY risinājumos.
Detaļas un veiktspēja
Modulis darbojas kā nepārtrauktās barošanas avots (UPS): kamēr ir pieejama ārējā strāva, tas darbina ierīci un vienlaikus uzlādē akumulatoru līdz 4.2V (standarta spriegums 18650 Li-Ion šūnām). Ja ārējā strāva pazūd, pārslēgšanās uz akumulatoru notiek bez jebkādas aizkaves, pasargājot iekārtu no traucējumiem.
5V/3A versija ir optimizēta Raspberry Pi, ESP32, Arduino un citiem 5V IoT moduļiem. 12V/1.2A versija ir piemērota rūteriem, IP kamerām un kontrolieriem, kam nepieciešams stabils 12V spriegums. Abas versijas atbalsta barošanu caur Type-C pieslēgvietu vai tieši caur lodēšanas kontaktiem, nodrošinot maksimālu elastību.
Uzmanību: pie slodzes, kas tuvojas maksimālajai jaudai, modulis var uzkarst — nodrošiniet atbilstošu ventilāciju korpusā.
| Parametrs | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Izejas spriegums | 5V DC | 12V DC |
| Maksimālā izejas strāva | 3A | 1.2A |
| Nominālā jauda | 15W | 15W |
| Maksimālā jauda | 20W | 18–20W |
| Efektivitāte | līdz 96% | |
| Ieejas barošana | Type-C / 5V+ 5V- kontakti | |
| Maksimālā ieejas strāva | 3A | |
| Saderīgi akumulatori | Li-Ion 18650 – 1 vai 2 gab. paralēli | |
| Akumulatora uzlādes spriegums | 4.2V | |
| UPS pārslēgšanās tips | Momentāna / Zero delay | |
| Aizsardzības funkcijas | Īssavienojums, pārlāde, izlāde, temperatūra | |

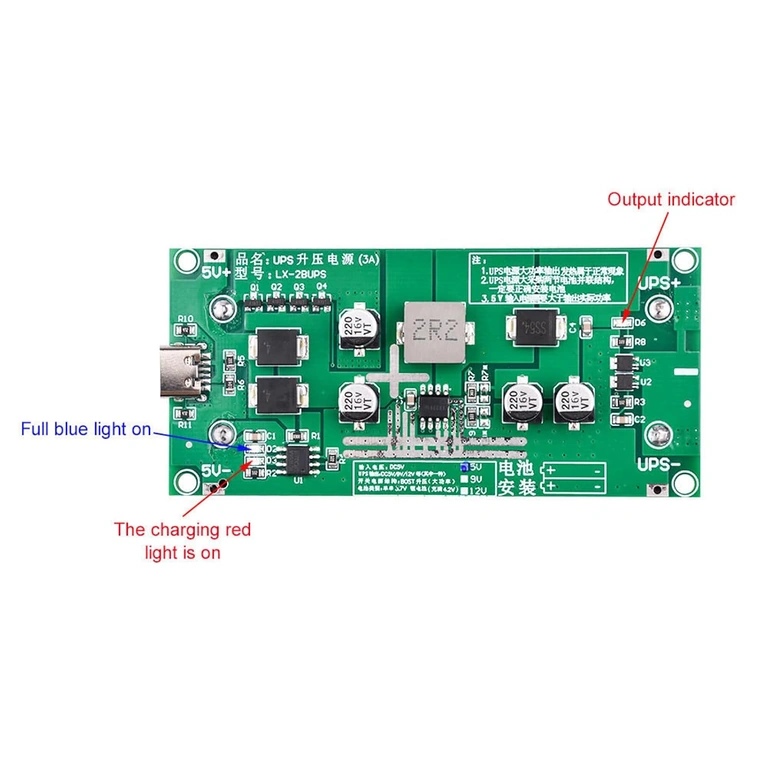

| LED indikators | Sarkans = uzlāde / Zaļš = uzlādēts | |
| Pašpatēriņš | ≈ 25mA | |
| Izmēri | 88 × 41 × 22 mm | |
Komplektācija
- 1x Mini DC-DC UPS modulis (izvēlētā versija: 5V/3A vai 12V/1.2A)
Biežāk uzdotie jautājumi
Kuru versiju izvēlēties: 5V vai 12V?
Ja darbināt Raspberry Pi, Arduino, ESP32 vai citu IoT moduli — izvēlieties 5V/3A. Ja jūsu iekārta ir rūteris, IP kamera vai rūpnieciskais kontrolieris — izvēlieties 12V/1.2A.
Cik 18650 akumulatori ir nepieciešami?
Modulis darbojas ar 1 vai 2 paralēli savienotiem 18650 akumulatoriem. Izmantojot divus akumulatorus, darbības laiks būs aptuveni divreiz ilgāks. Akumulatori nav iekļauti komplektā un jāiegādājas atsevišķi.
Vai iekārta restartējas, pazūdot elektrībai?
Nē. Pārslēgšanās notiek bez aizkaves (zero delay) — pāreja starp ārējo barošanu un akumulatoru ir acumirklīga, un pievienotā iekārta to nekonstatē.
Kāds barošanas avots ir nepieciešams?
Nepieciešams 5V barošanas avots ar vismaz 2A, kas pieslēgts caur Type-C. Ja izmantojat 2 akumulatorus un vienlaikus lādējat tos pie lielas slodzes, iesakām izmantot 5V/3A barošanas bloku.
Vai moduli var integrēt tieši pielāgotā PCB?
Jā. Papildus Type-C portam, modulim ir 5V+ un 5V- lodēšanas kontakti, kas ļauj to tieši iestrādāt jūsu izstrādātajās shēmās bez ārējiem savienotājiem.
