DC-DC laboratora barošanas bloks 30V 4A Step Up/Down – pilnīga sprieguma un strāvas kontrole kompaktā modulī
Vai strādājat pie projekta, kur katrā testēšanas posmā nepieciešams atšķirīgs spriegums? Vai vēlaties darbināt shēmas ar mainīgām prasībām, nemainot barošanas avotu? Šis DC-DC buck-boost pārveidotājs nodrošina jebkuru spriegumu no 0,5V līdz 30V ar stabilu 3A strāvu — un tas viss vienā 79 mm modulī.
Piezīme: Stabils nepārtrauktas darbības strāvas stiprums ir 3A. Līdz 4A sasniegšana iespējama tikai ar papildu aktīvo dzesēšanu (ieteicams ārējais ventilators). Maksimālā jauda bez ventilatora ir 35W; ar aktīvo dzesēšanu iespējams sasniegt 50W.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Step Up un Step Down vienā modulī — varat palielināt vai samazināt spriegumu attiecībā pret ieejas spriegumu bez papildu moduļiem, aptverot diapazonu no 0,5V līdz 30V.

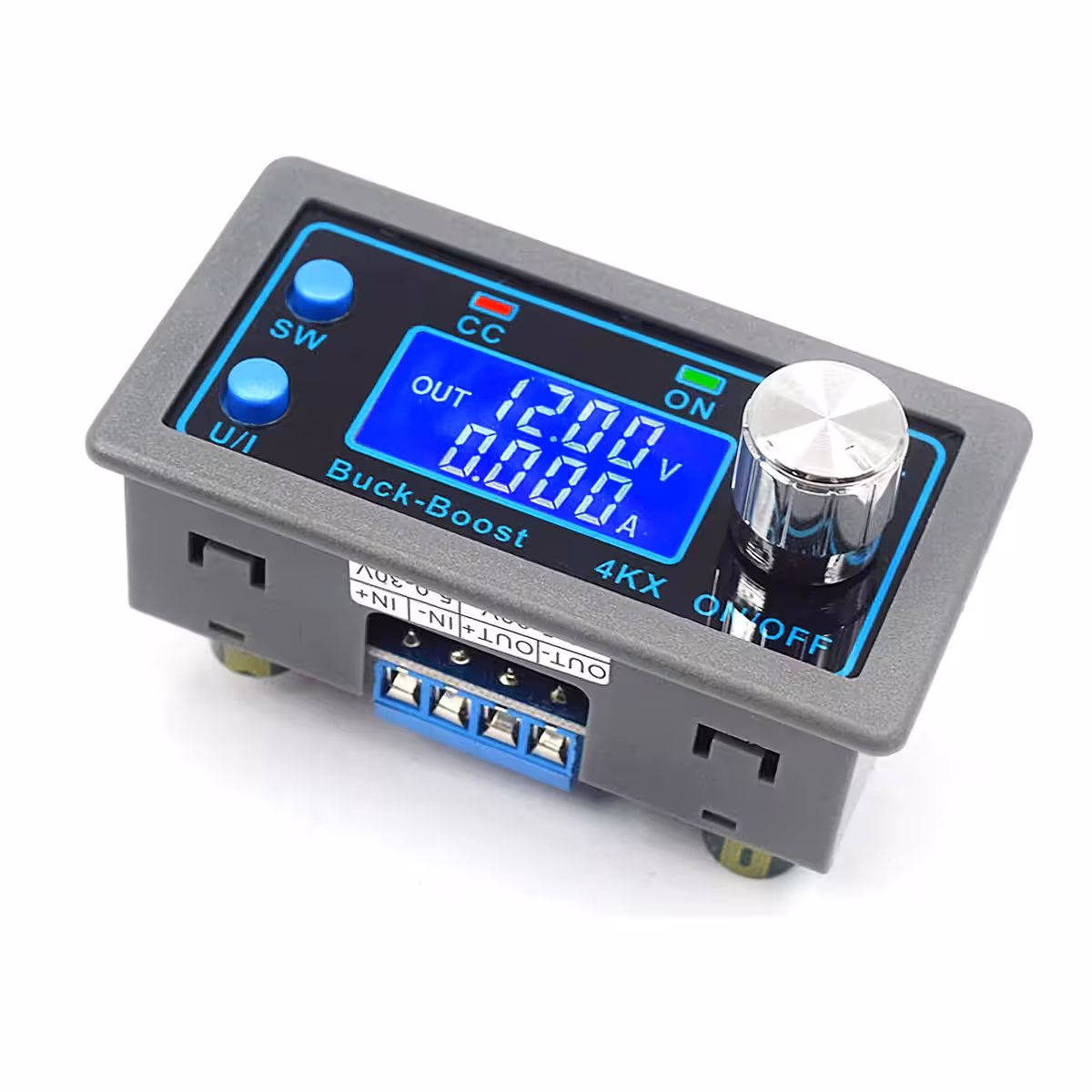

- Displejs ar 0,01V un 0,001A izšķirtspēju — redziet precīzus datus par izejas spriegumu un strāvu; reāllaikā uzraugiet arī jaudu (W), kapacitāti (Ah) un darbības laiku (h).
- 7 aktīvās aizsardzības funkcijas — aizsardzība pret nepietiekamu spriegumu, pārspriegumu, pārstrāvu, pārslodzi, pārmērīgu kapacitāti, laika limitu un pārkaršanu; izeja automātiski atslēdzas, lai novērstu bojājumus.
- Efektivitāte ~88% — mazāki siltuma zudumi ļauj modulim ilgāk saglabāt vēsu darbību; pie 35W bez ventilatora darbība ir stabila normālos apstākļos.
- Tiešā kalibrēšana izvēlnē — ja jūsu multimetra rādījumi atšķiras no displeja, varat precīzi noregulēt sprieguma un strāvas vērtības bez ārējiem instrumentiem.
- Saderīgs ar Arduino, Raspberry Pi un jebkuru 3,3V–5V shēmu — iestatiet nepieciešamo spriegumu pirms pieslēgšanas un pasargājiet savas ierīces no pārdegšanas.

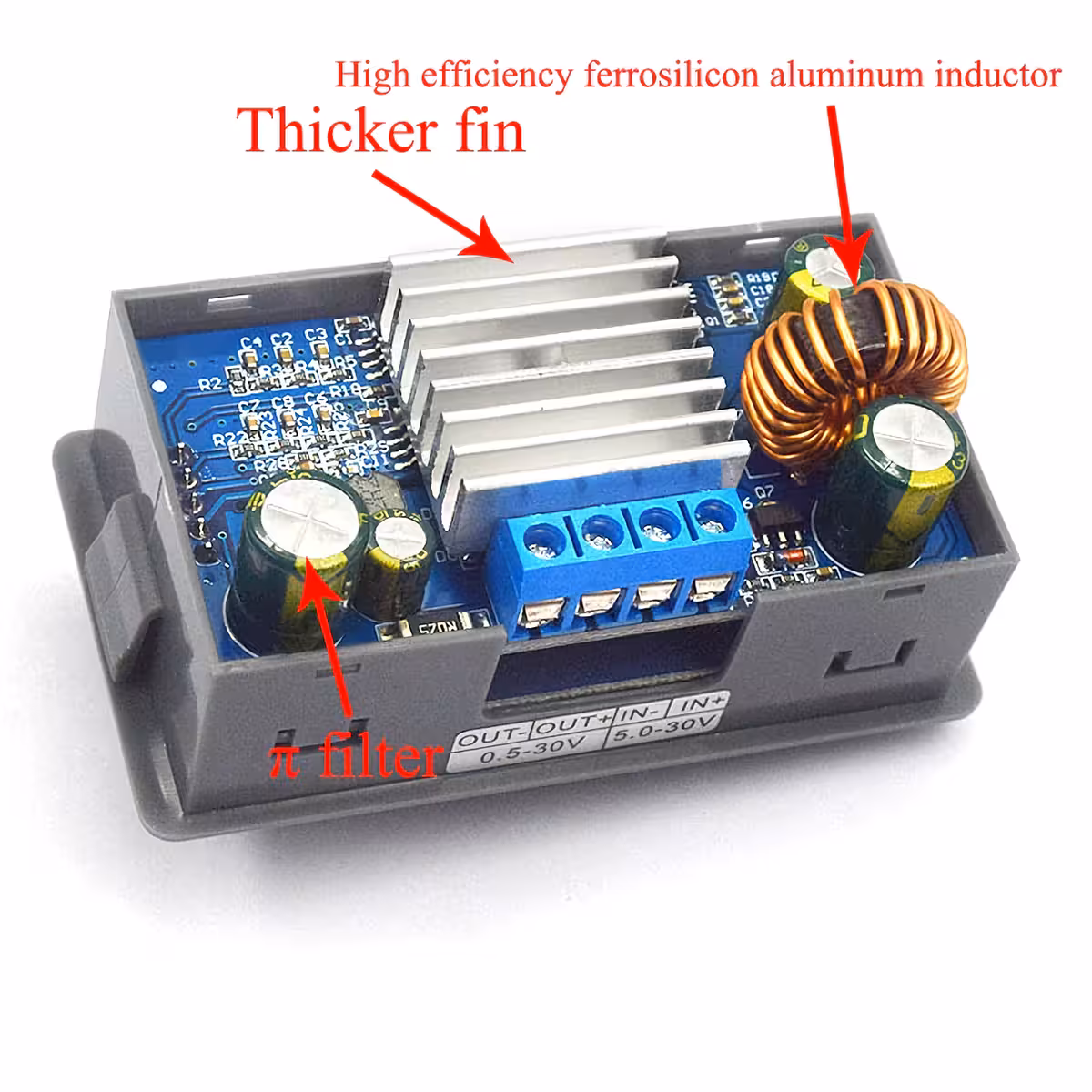

Tehniskā informācija un veiktspēja

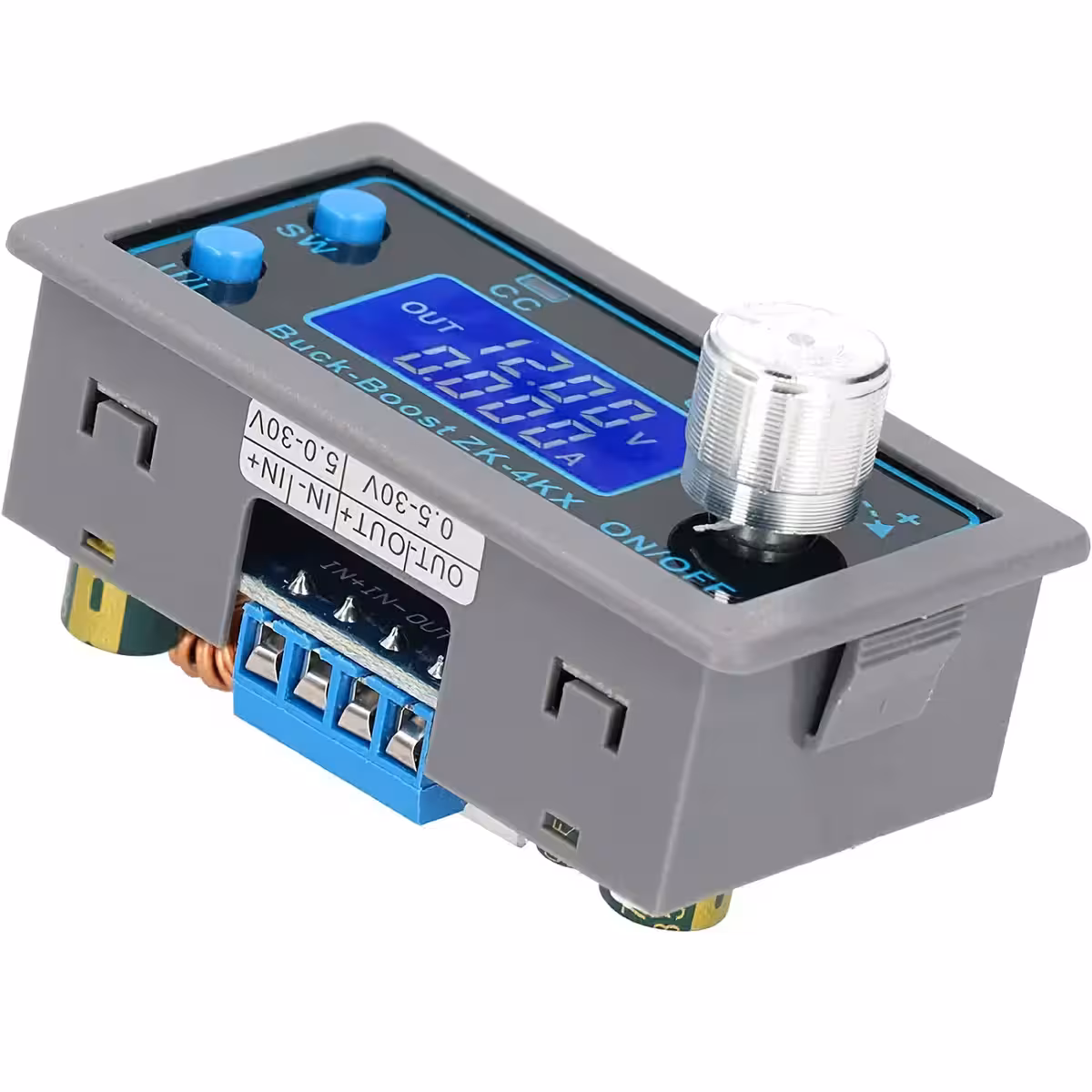

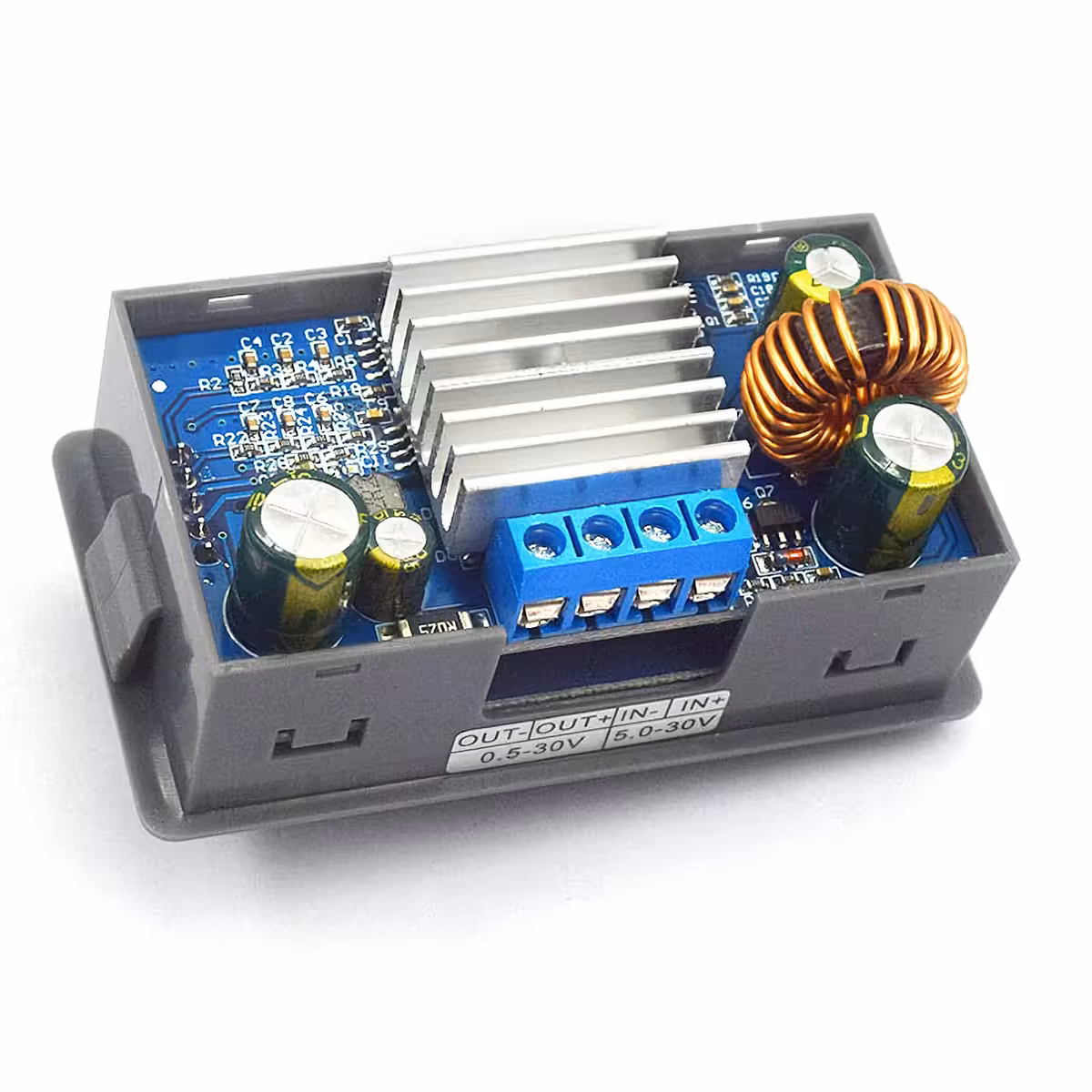

Modulis pieņem 5V līdz 30V DC ieejas spriegumu, taču maksimālās jaudas sasniegšanai nepieciešami vismaz 8V ieejā. Pie 5V ieejas jauda ir ierobežota līdz aptuveni 15W. Buck-boost topoloģija ļauj modulim darboties neatkarīgi no tā, vai vēlamais izejas spriegums ir zemāks vai augstāks par ieejas spriegumu. Aizsardzība pret nepietiekamu spriegumu (LUP) ir rūpnīcā iestatīta uz 4,8V: ja barošanas avota spriegums krītas, izeja automātiski atslēdzas, novēršot kļūmes.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Ieejas spriegums | 5,0 – 30 V DC |
| Izejas spriegums | 0,5 – 30 V DC, precīzi regulējams |
| Izejas strāva | 3A nepārtraukti; līdz 4A ar aktīvo dzesēšanu |
| Izejas jauda | 35W (dabiskā dzesēšana) / līdz 50W (ārējais ventilators) |
| Sprieguma displeja izšķirtspēja | 0,01 V |
| Strāvas displeja izšķirtspēja | 0,001 A |
| Konversijas efektivitāte | ~88% |
| Integrētās aizsardzības | Nepietiekams spriegums (LUP), pārspriegums (OUP), pārstrāva (OCP), pārslodze (OPP), kapacitātes limits (OAP), laika limits (OHP), pārkaršana (OTP) |
| Pārveidotāja tips | DC-DC Step Up / Step Down (Buck-Boost) |

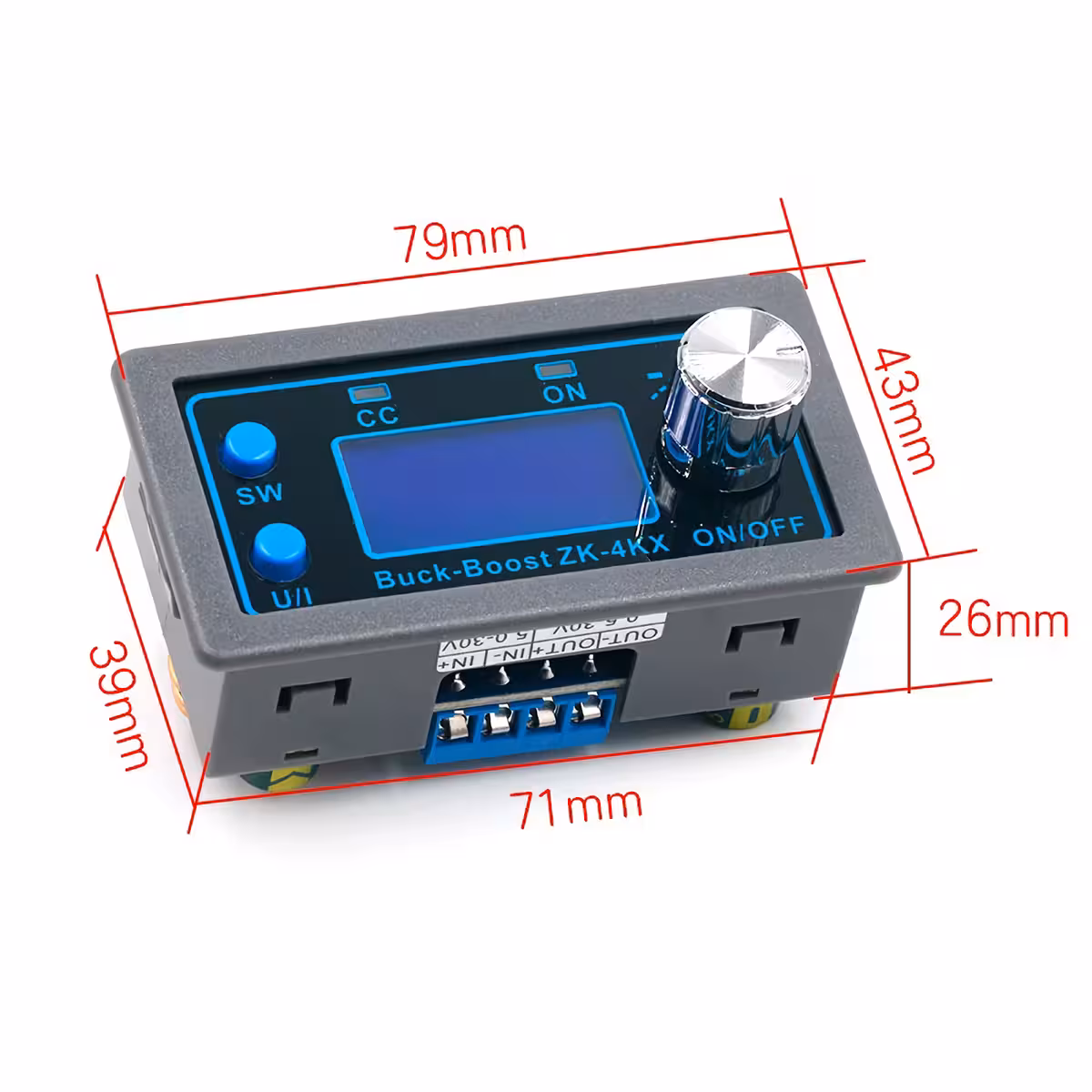

| Izmēri | 79 × 43 × 26 mm |
Lietošanas instrukcija

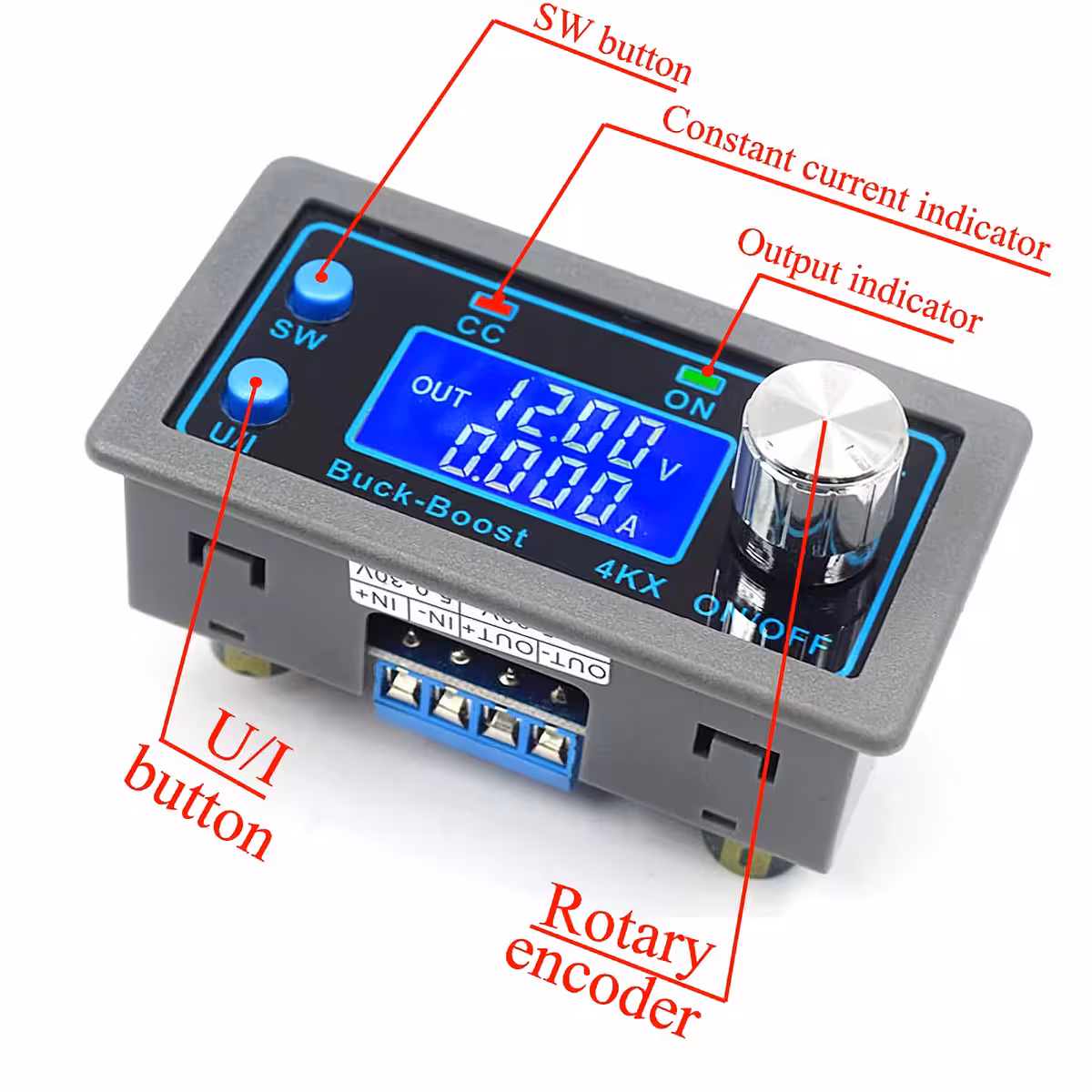

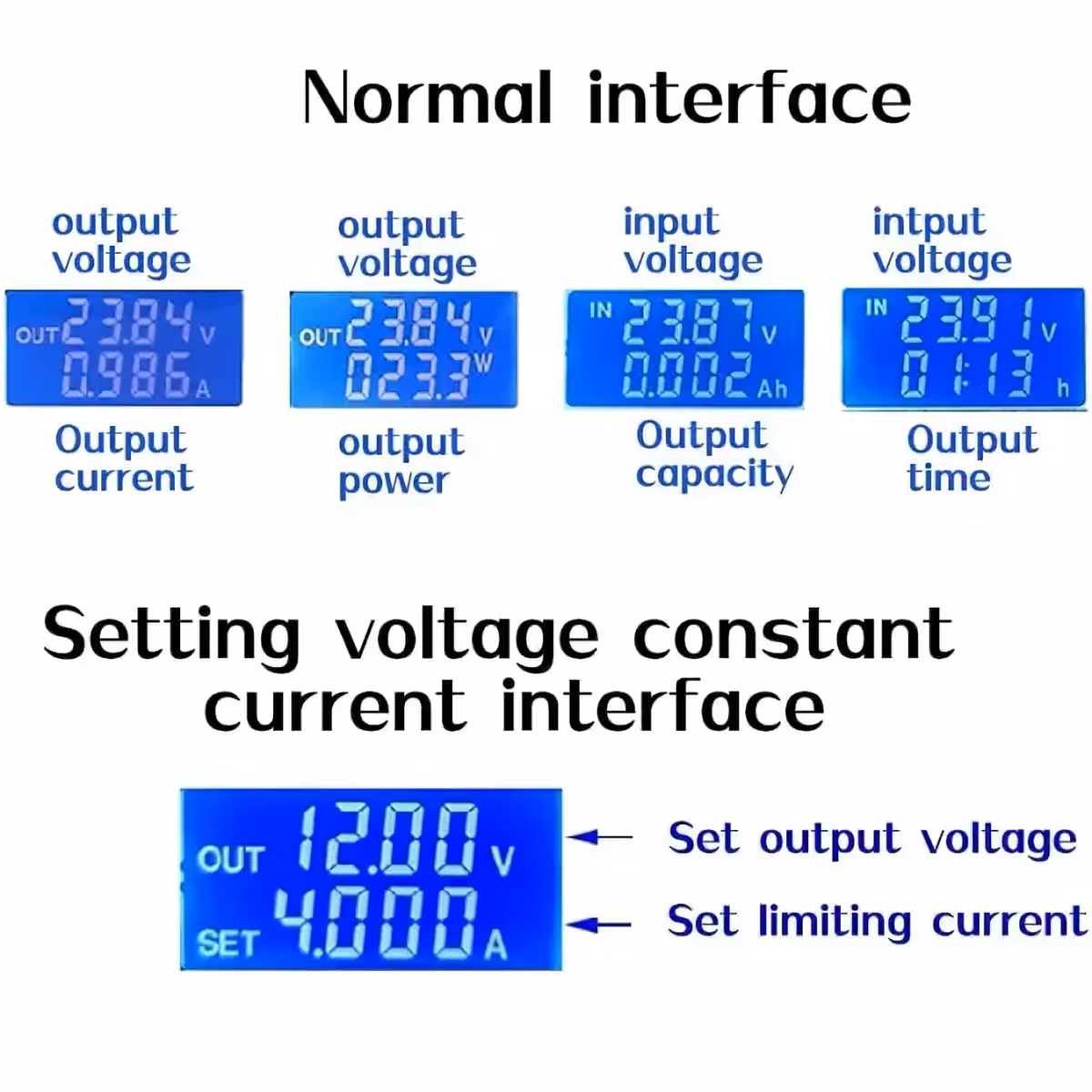

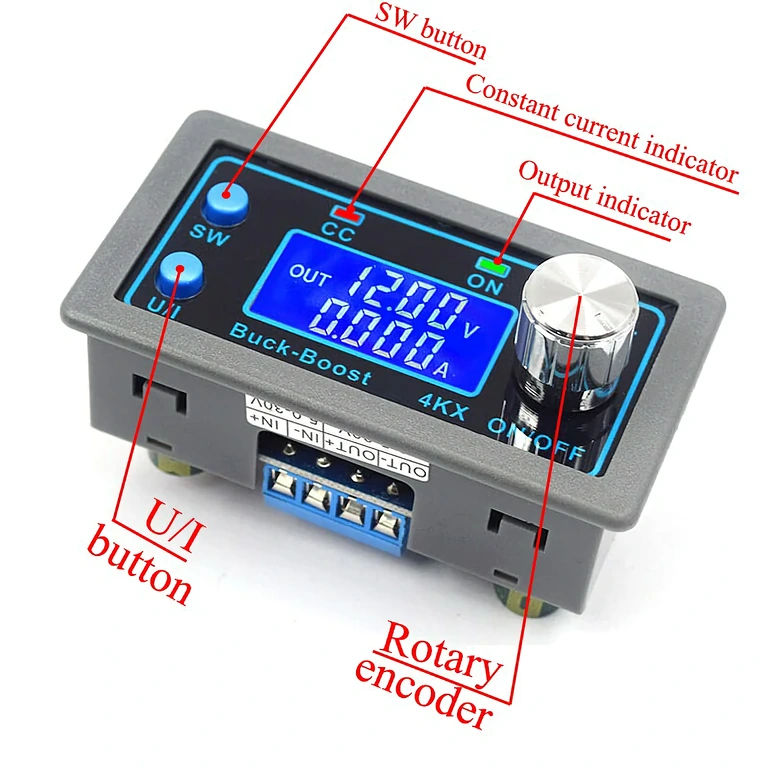

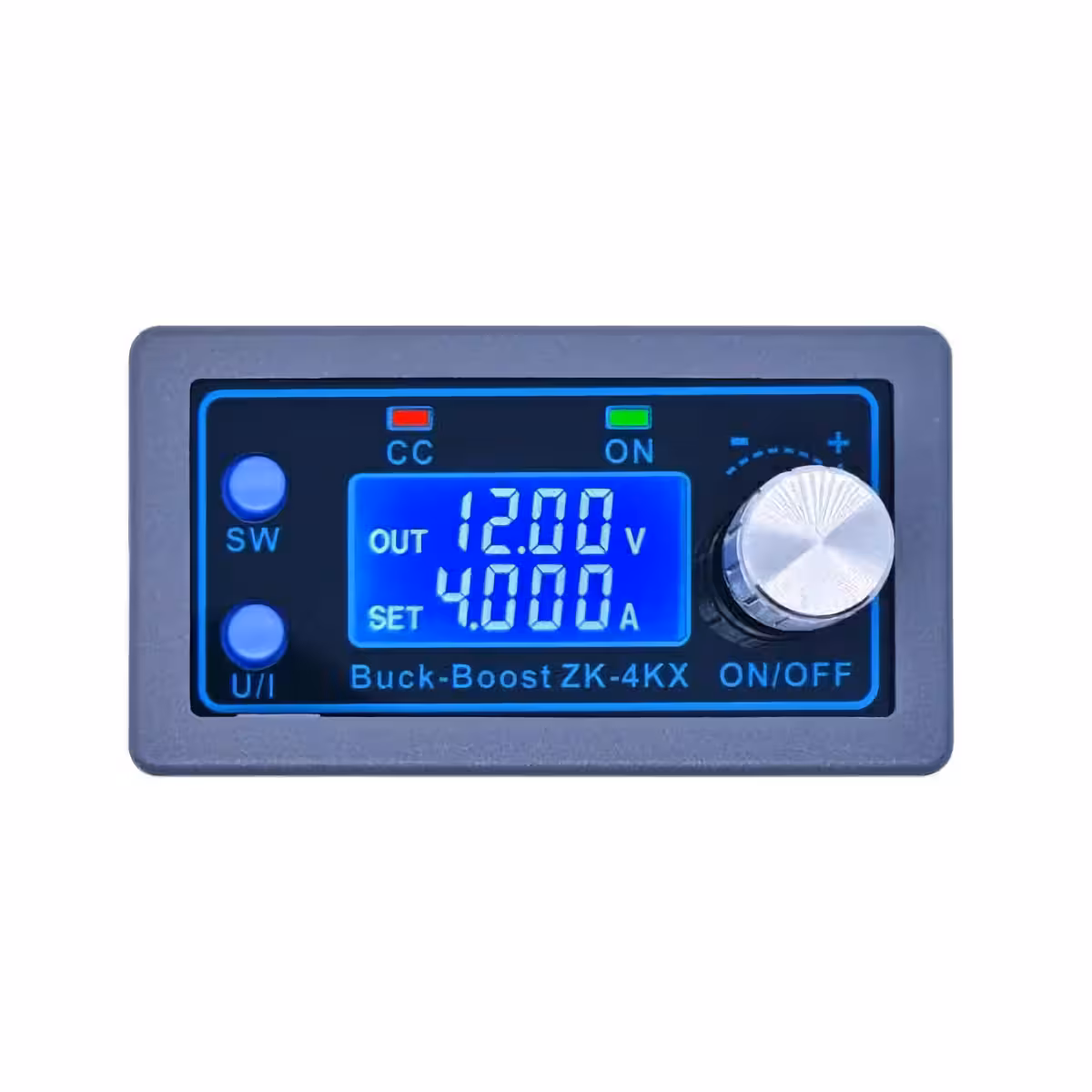

- Displeja parametru maiņa: Normālā režīmā nospiediet SW pogu, lai pārslēgtos starp spriegumu (V), strāvu (A), jaudu (W), kapacitāti (Ah) un laiku (h). Ilgstoša SW pogas nospiešana pārslēdz displeju starp ieejas (IN) un izejas (OUT) spriegumu.

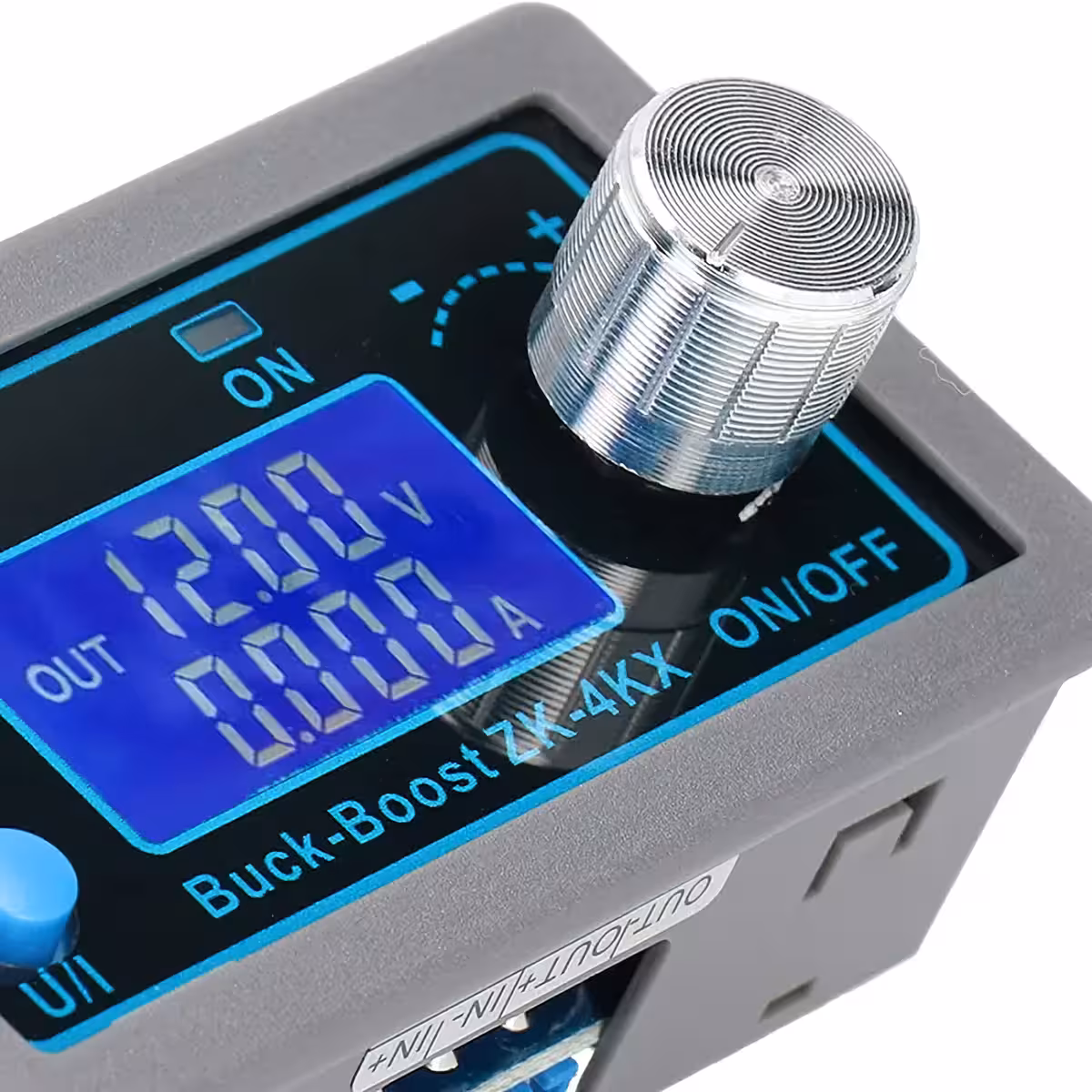

- Izejas sprieguma iestatīšana: Nospiediet U/I pogu, lai atvērtu sprieguma iestatījumu izvēlni. Aktīvais cipars sāks mirgot. Pagrieziet kodētāju, lai mainītu vērtību. Īsi nospiediet kodētāju, lai izvēlētos citu ciparu. Nospiediet U/I divreiz vai uzgaidiet 10 sekundes, lai izietu no izvēlnes.
- Maksimālās strāvas iestatīšana: Normālā režīmā nospiediet U/I, lai piekļūtu maksimālās izejas strāvas iestatījumiem. Noregulējiet vērtību ar rotējošo kodētāju tāpat kā sprieguma gadījumā.
- Noklusējuma ON/OFF stāvokļa konfigurēšana: Ilgstoši nospiediet U/I pogu, lai izvēlētos, vai modulim pēc ieslēgšanas izeja būs aktīva (OPEN ON) vai neaktīva (OPEN OFF).

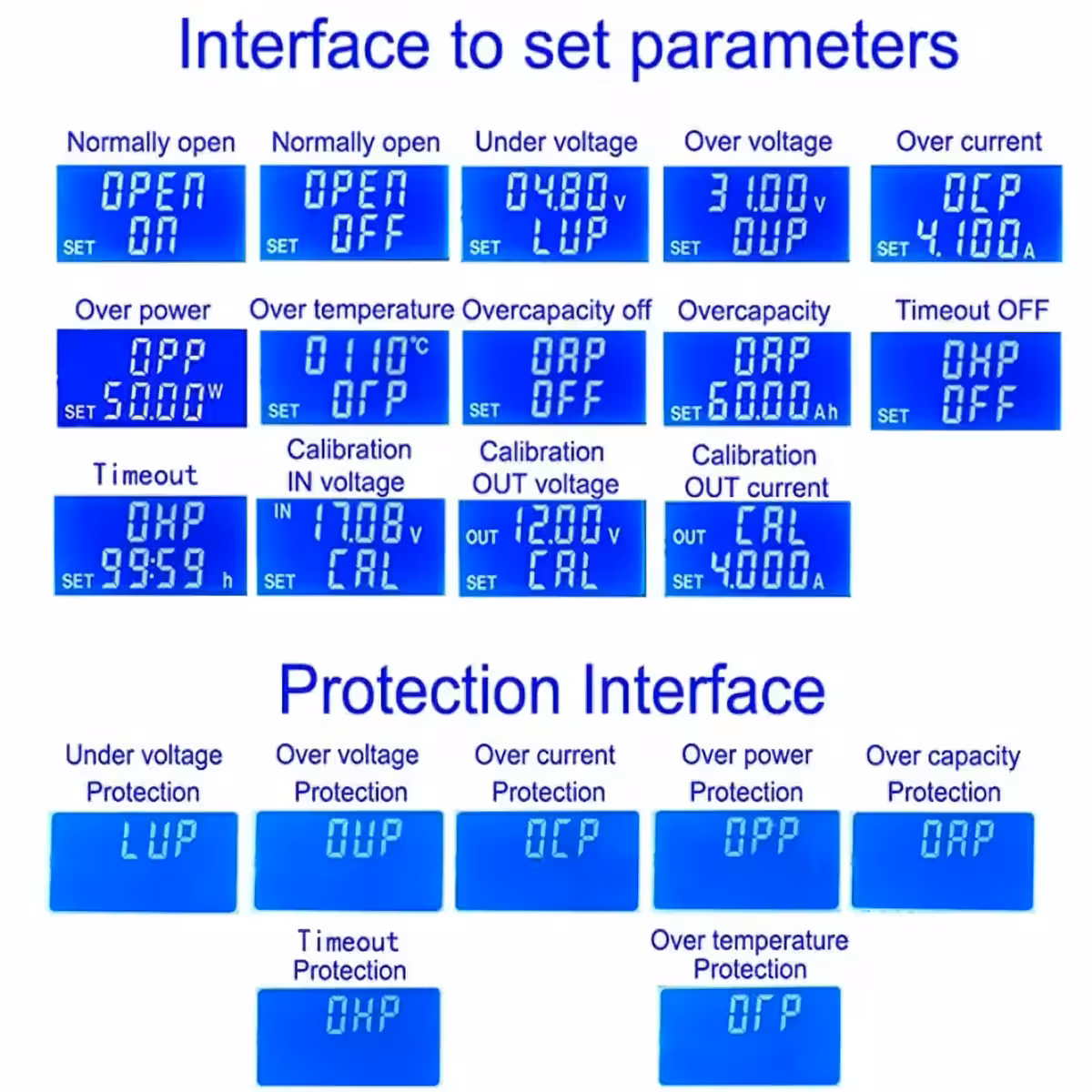

- Aizsardzības funkciju iestatīšana: Ilgstoši nospiediet U/I, lai piekļūtu aizsardzības izvēlnei. Izmantojiet SW, lai izvēlētos nepieciešamo aizsardzību: LUP, OUP, OCP, OPP, OAP, OHP, OTP. Noregulējiet sliekšņus un aktivizējiet vai deaktivizējiet katru funkciju individuāli.
- Sprieguma un strāvas kalibrēšana: Nospiediet U/I, lai atvērtu kalibrēšanas saskarni (CAL). Lai nodrošinātu maksimālu precizitāti, kalibrējiet ieejas spriegumu, izejas spriegumu un strāvu, izmantojot etalonu (multimetru).
Komplektācija
- 1 × DC-DC Step Up/Down pārveidotāja modulis 30V 4A
Biežāk uzdotie jautājumi
Vai šo moduli var izmantot kā regulējamu barošanas avotu Arduino vai Raspberry Pi?
Jā. Modulis nodrošina stabilu spriegumu no 0,5V līdz 30V, tostarp 3,3V un 5V. Pirms ierīces pievienošanas iestatiet pareizo spriegumu, lai izvairītos no pārsprieguma riska.
Vai dzesēšanas ventilators ir obligāts?
Normālai lietošanai – nē. Ja jauda ir zem 35W un strāva zem 3A, dabiskā dzesēšana ir pietiekama. Ja strādājat ar 4A vai ilgstoši pie lielas slodzes, pievienojiet ārējo ventilatoru, pretējā gadījumā OTP aizsardzība automātiski izslēgs izeju.
Vai tas darbojas arī kā Step-Up (boost), ne tikai kā Step-Down (buck)?
Jā. Buck-boost topoloģija ļauj gan palielināt, gan samazināt izejas spriegumu attiecībā pret ieejas spriegumu. Piemēram, no 12V barošanas avota varat iegūt gan 5V, gan 24V, nemainot moduli.
Kas notiek, ja ieejas spriegums nokrītas zem 4,8V?
LUP aizsardzība automātiski atslēgs izeju. Noklusējuma slieksnis ir 4,8V, taču to var pielāgot izvēlnē atbilstoši jūsu barošanas avotam.
Vai moduli var kalibrēt, ja rādījumi nesakrīt ar manu multimetru?
Jā. Izvēlnes funkcija CAL ļauj koriģēt ieejas sprieguma, izejas sprieguma un strāvas rādījumus, izmantojot savu multimetru kā atsauces mērierīci.
