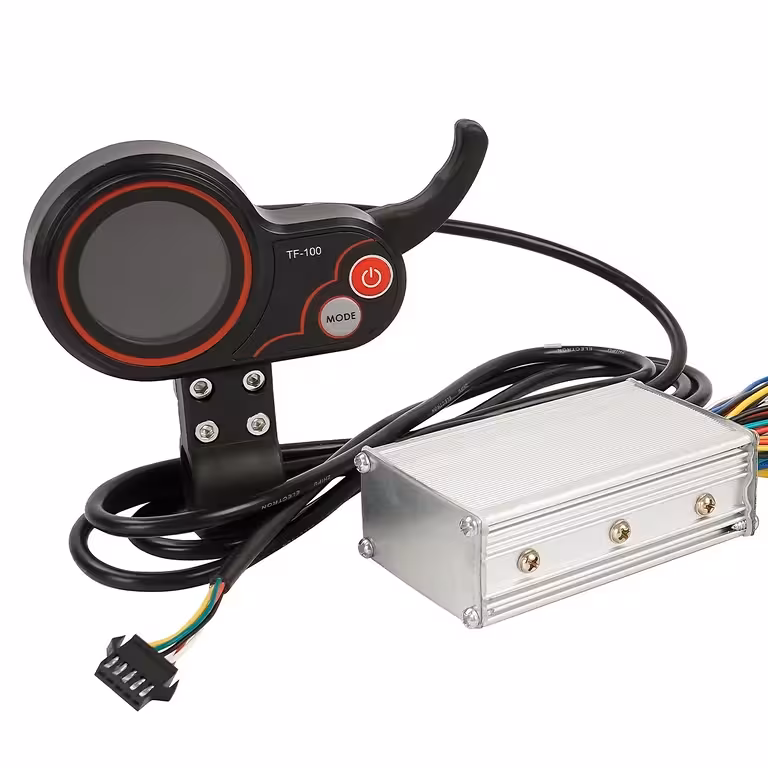

20A bezslotu kontrolleris ar TF-100 displeju – pilnvērtīgs uzlabojums tavam elektriskajam skrejritenim vai velosipēdam
Vai skrejritenis brauc raustīti, vecais displejs vairs nereaģē uz komandām vai vienkārši vēlies iegūt lielāku jaudu? Kvalitatīvs bezslotu kontrolleris ir tas, kas šķir frustrējošu braucienu no vienmērīgas un plūstošas gaitas. Šis 20A komplekts atbalsta 24V un 36V spriegumu, kā arī motorus no 350W līdz 1000W – praktiski jebkuru tirgū plaši izplatīto konfigurāciju.
Piezīme: Komplektā ietilpst kontrolleris un TF-100 LCD displejs. Pirms iegādes lūdzu pārbaudiet savienotāju saderību ar jūsu skrejriteņa modeli.
Kpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 24V / 36V saderība — darbojas ar visizplatītākajiem akumulatoriem bez jebkādām papildu modifikācijām
- 350W–1000W jauda — tieši aizstāj oriģinālo kontrolleri gandrīz uz jebkura pilsētas tipa elektriskā skrejriteņa vai velosipēda
- Automātiska pašmācība (Self-learning) — automātiski nosaka un koriģē motora griešanās virzienu; nepastāv risks sabojāt komponentes nepareiza savienojuma dēļ
- Iekļauts TF-100 LCD displejs — P-Settings izvēlne ar 16+ konfigurējamiem parametriem, sākot no strāvas ierobežojuma līdz kruīza kontrolei, viss vienā skaidrā ekrānā
- E-ABS bremzes + zemā līmeņa bremzes — pakāpeniska elektroniskā bremzēšana, kas samazina uzliku nodilumu un uzlabo vadāmību intensīvā satiksmē
- Nativs PAS atbalsts — saderīgs ar pedāļu palīgsistēmām, ideāli piemērots e-velosipēdiem ar kadences sensoru
- Integrēts elektriskais slēdzis — elektriskās durvju bloķēšanas funkcija papildu drošības līmenim pret nejaušu iedarbināšanu
Detalizēta informācija un veiktspēja
Brushless BLDC arhitektūra ar atbalstu Hola sensoriem (6 vadi) nodrošina vienmērīgu motora vadību pie jebkura apgriezienu skaita – bez rāvieniem starta brīdī, bez pārkaršanas nemainīgā ātrumā. Strāvas ierobežojums regulējams caur P14 (1–20A), ļaujot pielāgot paātrinājuma asumu atbilstoši braucēja svaram vai ceļa seguma veidam. Minimālā sprieguma aizsardzība (P15) novērš pārmērīgu akumulatora izlādi, kas praksē nozīmē ilgāku akumulatora bloka kalpošanas laiku.
| Parametrs | Vērtība / Detalizēta informācija |
|---|---|
| Saderīgais spriegums | 24V / 36V |
| Atbalstītā motora jauda | 350W / 500W / 800W / 1000W |
| Nominālā strāva | 20A |
| Motora tips | Bezslotu (Brushless BLDC) |
| Hola sensori | Jā – 6 vadi |
| Komplektācijā iekļautais displejs | LCD TF-100 |
| Elektroniskā bremzēšana | E-ABS bremzes + zemā līmeņa bremzes |
| Pedāļu palīgsistēma (PAS) | Jā |
| Motora rotācijas pašmācība | Jā – automātiska |
| Kruīza kontrole | Jā (P17) |
| Lukturis + Signāls | Vadība integrēta kontrollerī |
| Elektriskais slēdzis | Elektriskā slēdzene – Jā |
| Saziņas protokols | Konfigurējams (P20) |
| Transportlīdzekļu saderība | Elektriskais skrejritenis / Elektriskais velosipēds |
Programmēšanas un lietošanas instrukcijas
TF-100 displejs nodrošina papildu iestatīšanu tieši no stūres. Lai piekļūtu P-Settings izvēlnei, turiet vienlaicīgi nospiestas Power + Mode pogas 2–3 sekundes.
| Parametrs | Apraksts |
|---|---|
| P01 | Ekrāna spilgtums (1–3) |
| P02 | Mērvienības: KM / MPH |
| P03 | Sistēmas spriegums (24v/36V ) |
| P04 | Automātiskais miega režīms (0–60 min) |
| P06 | Riteņa diametrs |
| P07 | Motora magnētu skaits |
| P09 | Starts režīms: tūlītējs / ar spērienu (kick) |
| P10 | Braukšanas režīms |
| P11 | Elektriskās bremzes jutīgums |
| P12 | Paātrinājuma līmenis (0–5) |
| P14 | Strāvas ierobežojums (1–20A) |
| P15 | Akumulatora minimālā sprieguma aizsardzība |
| P17 | Kruīza kontrole |
| P18 | Ātruma kalibrēšana |
| P19 | Ātruma pārnesumu režīms |
| P20 | Saziņas protokols |
Lai fiziski savienotu kontrolleri, izpildiet tālāk norādītās darbības:
- Pievienojiet fāzes vadus, ievērojot krāsu kodu (identiskas krāsas starp kontrolleri un motoru)
- Pievienojiet akumulatoru: sarkans = (+), melns = (–)
- Pievienojiet gāzes rokturi (throttle) un elektrisko slēdzi
- Pievienojiet Hola vadus, ja motors ir aprīkots ar Holas sensoriem
- Savienojiet pašmācības (self-learning) vadus, lai automātiski noteiktu griešanās virzienu:
- Ja ritenis griežas pareizajā virzienā → atvienojiet pašmācības vadus
- Ja ritenis griežas pretēji → turiet vadus savienotus, līdz virziens automātiski mainās
- Pēc vajadzības pievienojiet izvēles funkcijas (lukturi, signālu, bremzi, PAS)
Komplekta saturs

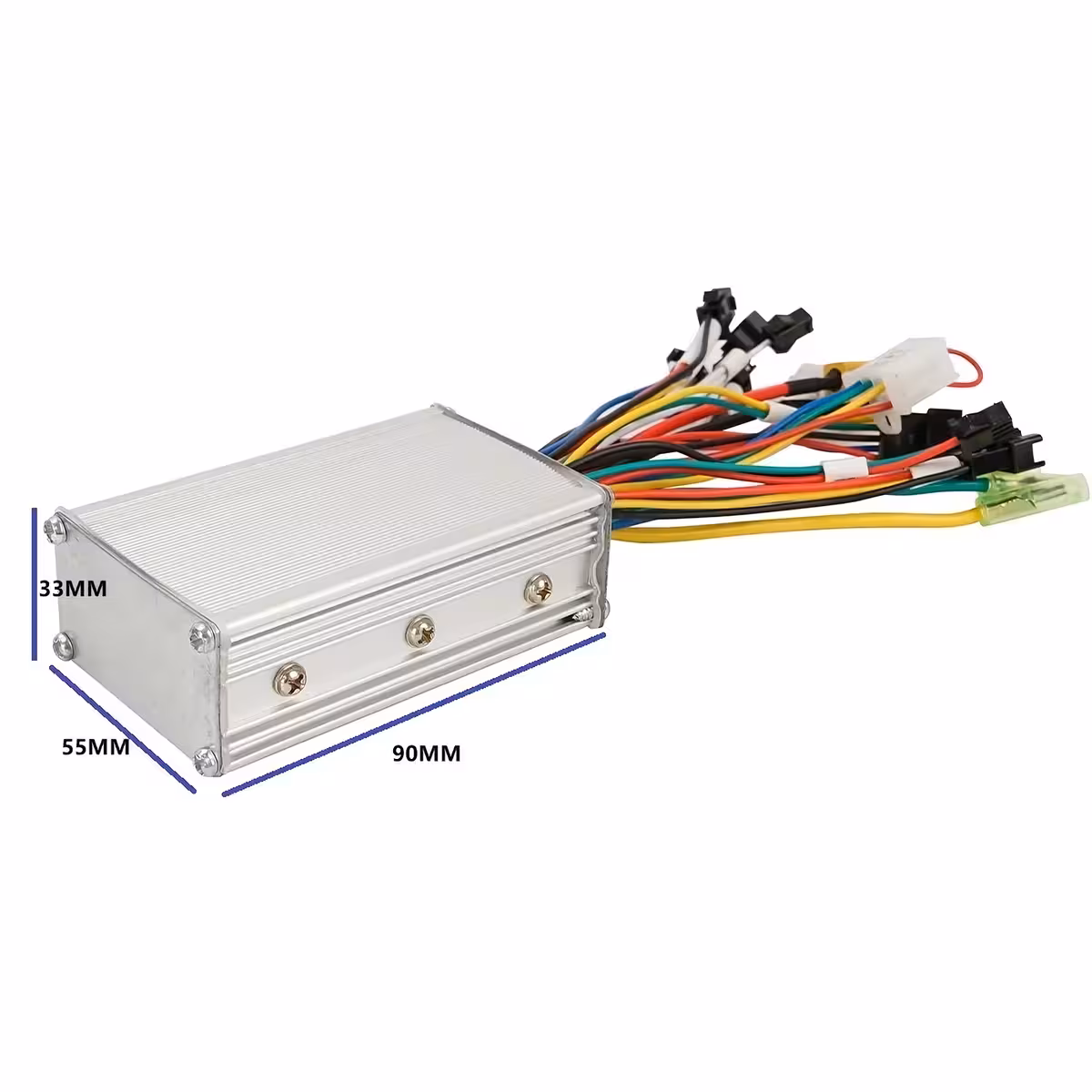

- 1x 20A bezslotu kontrolleris (24V / 36V)
- 1x TF-100 LCD displejs
Biežāk uzdotie jautājumi
Vai šis ierīce darbojas ar manu 500W / 36V motoru?
Jā. Kontrolleris atbalsta bezslotu motorus no 350W līdz 1000W pie 24V un 36V sprieguma. Pirms montāžas pārbaudiet arī fizisko savienotāju saderību ar savu modeli.
Kas notiek, ja nepareizi pievienoju fāzes vadus?
Pašmācības (self-learning) funkcija automātiski nosaka griešanās virzienu. Ja motors sāk griezties pretēji, izpildiet iepriekš aprakstīto pašmācības procedūru – bez sastāvdaļu bojāšanas riska.
Vai TF-100 displejs ir iekļauts komplektā vai jāpasūta atsevišķi?
Tas ir iekļauts komplektā. Jūs saņemat gan kontrolleri, gan TF-100 LCD displeju kopā, un tie ir gatavi uzstādīšanai.
Vai es varu to uzstādīt arī uz elektriskā velosipēda, ne tikai uz skrejriteņa?
Jā. Tas darbojas uz jebkura elektriskā velosipēda, kas aprīkots ar BLDC bezslotu motoru saderīgās jaudas diapazonā. Vietējais PAS atbalsts to padara piemērotu arī velosipēdiem ar kadences sensoru.
Kā iestatīt sava akumulatora spriegumu TF-100 displejā?
Ieejiet P-Settings izvēlnē (turiet nospiestu Power + Mode 2–3 sekundes) un nomainiet parametru P03 uz sava akumulatora vērtību: 24v vai 36V.
