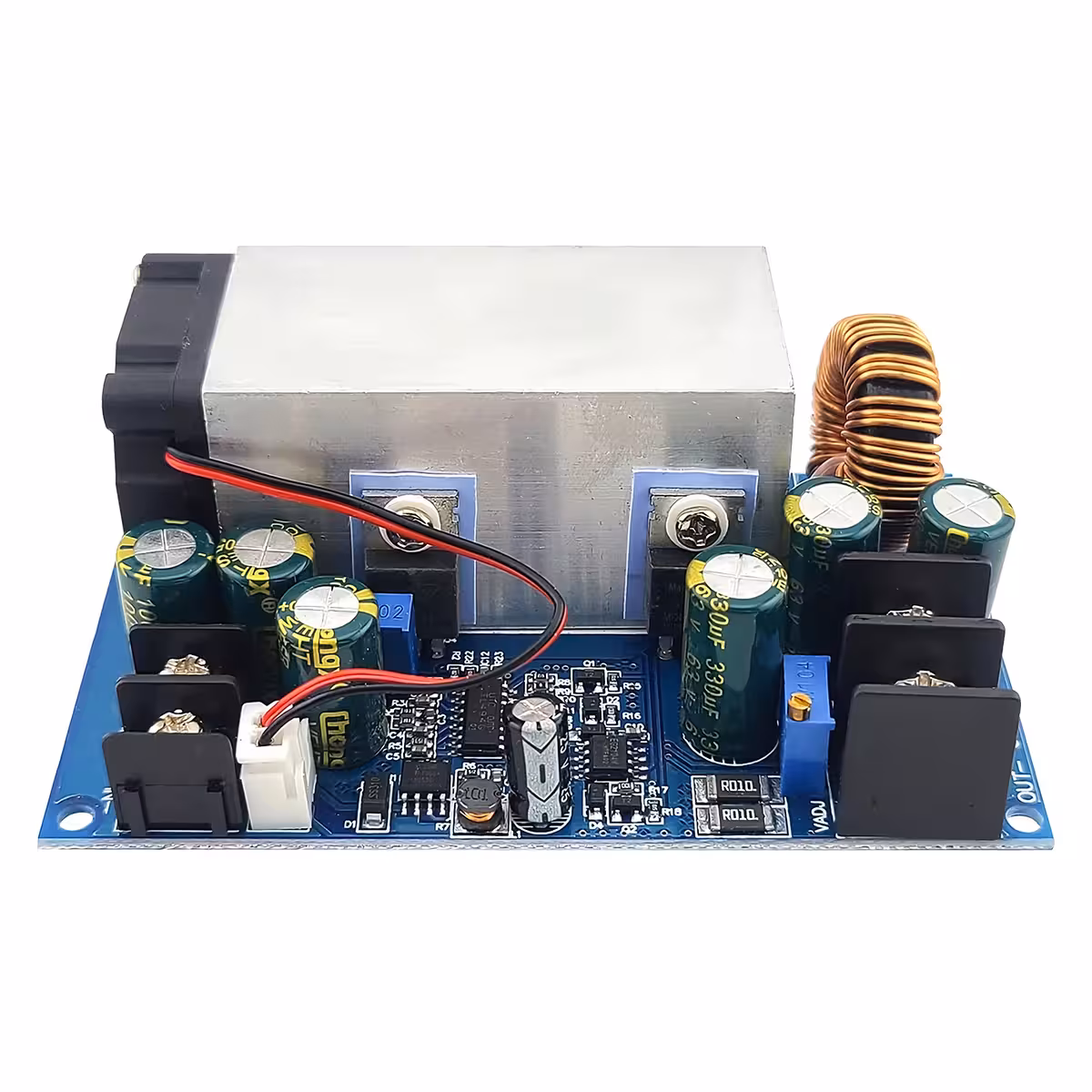

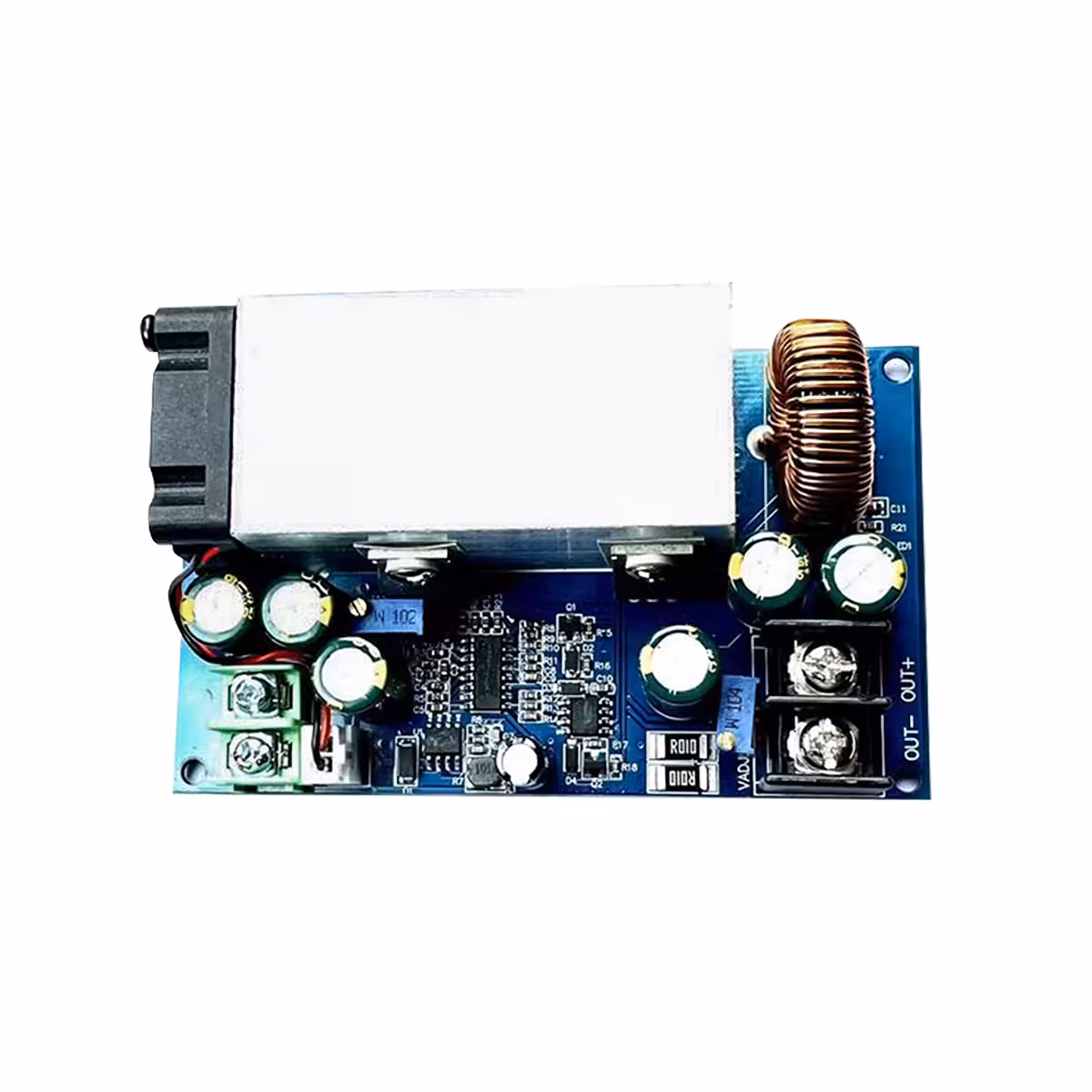

DC-DC pazeminošais pārveidotājs 600W 25A – precīza CV/CC regulēšana barošanas avotiem un akumulatoru uzlādei
Vai jums ir nepieciešams pazemināt līdzstrāvas (DC) spriegumu, nezaudējot jaudu siltumā un neizmantojot vairākus atsevišķus moduļus? Šis 600W 25A DC-DC pazeminošais pārveidotājs nodrošina pilnīgu kontroli pār spriegumu un strāvu vienā kompaktā ierīcē ar efektivitāti līdz pat 95%.
Piezīme: Modulis darbojas tikai kā sprieguma pazeminātājs (step-down). Izejas spriegumam vienmēr jābūt zemākam par ieejas spriegumu. Ierīce nav aprīkota ar aizsardzību pret pretēju polaritāti.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Dubultā CV/CC regulēšana — neatkarīgi kontrolējiet spriegumu un strāvu vienā modulī, bez nepieciešamības pēc atsevišķa strāvas ierobežotāja.
- Efektivitāte līdz 95% — mazāk nekā 5% jaudas zudumi siltuma veidā, kas ļauj ierīcei darboties stundām ilgi bez pārkaršanas pie mērenām slodzēm.
- Plaša ieejas sprieguma diapazons 12–75V — piemērots saules paneļiem, taisngriežiem, automašīnu akumulatoriem vai laboratorijas barošanas avotiem bez papildu adapteriem.
- Regulējama izeja 2.5–60V / 1–25A — piemērots gan Arduino moduļu barošanai, gan 48V akumulatoru uzlādei vai nelielu motoru vadībai.
- Daudzpagriezienu potenciometri — nodrošina daudz augstāku regulēšanas precizitāti salīdzinājumā ar vienas kārtas potenciometriem.
- Zils LED indikators — vizuāls apstiprinājums par darbību, nav nepieciešams katru reizi izmantot multimetru.
- 80 kHz pārslēgšanas frekvence — zems izejas pulsācijas līmenis un tīrāks signāls jutīgām iekārtām.
Tehniskā informācija un veiktspēja
Buck (step-down) topoloģija ar 80 kHz pārslēgšanas frekvenci nodrošina optimālu līdzsvaru starp efektivitāti un izejas sprieguma kvalitāti. Maksimālā jauda ir 600W, taču ilgstošai darbībai ieteicams nepārsniegt 500W, īpaši bez aktīvās dzesēšanas. Regulēšana notiek ar diviem daudzpagriezienu potenciometriem — VIADJ spriegumam un IADJ strāvai. Īssavienojuma aizsardzība darbojas, izmantojot automātisko strāvas ierobežošanu (CC režīmā). Uzmanību: induktīvajām slodzēm (motoriem, spolēm, relejiem) obligāti jāuzstāda Šotkija diode (Schottky diode) pret atpakaļejošo strāvu.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Maksimālā jauda | 600W (ieteicams 500W nepārtraukti) |
| Izejas strāva | 1–25A regulējama |
| Ieejas spriegums | 12–75V DC |
| Izejas spriegums | 2.5–60V DC (tikai pazeminošais) |
| Darbības režīmi | CV (konstants spriegums) / CC (konstanta strāva) |
| Efektivitāte | Līdz 95% |
| Pārslēgšanas frekvence | 80 kHz |
| Statusa indikators | Zils LED (izejas spriegums aktīvs) |
| Īssavienojuma aizsardzība | Automātiska strāvas ierobežošana (CC) |
| Pretējas polaritātes aizsardzība | Nav iekļauta |
| Saderīgie pielietojumi | Akumulatori, mazi motori, elektronikas moduļi, regulējami barošanas avoti |

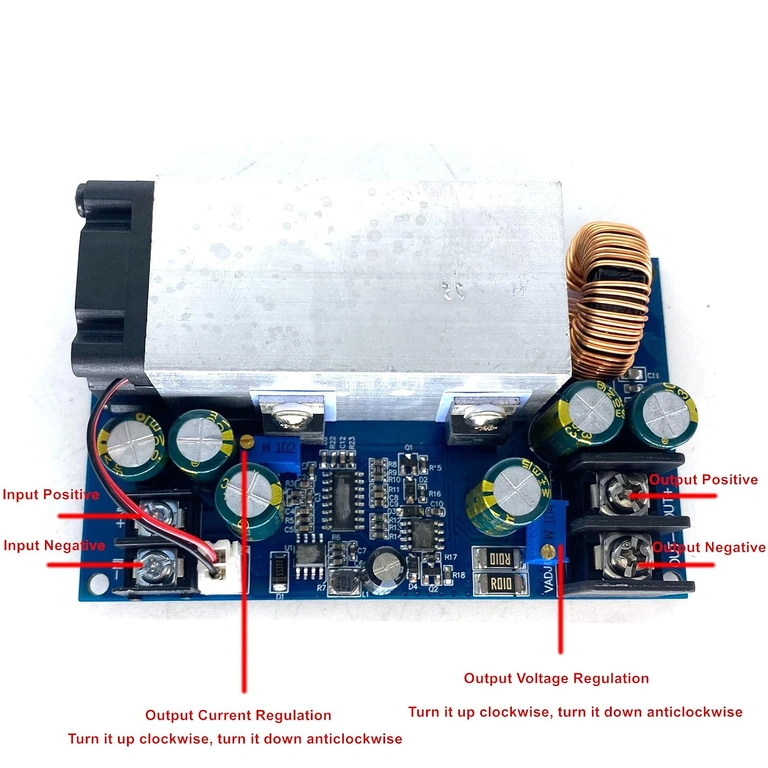

Lietošanas instrukcija
- Pievienojiet barošanas avotu ieejai, ievērojot polaritāti (+ un −); pirms ieslēgšanas pārbaudiet ar multimetru.
- Iestatiet IADJ uz minimumu: pagrieziet pilnībā pretēji pulksteņrādītāja virzienam (aptuveni 10 apgriezienus) pirms slodzes pievienošanas.
- Regulējiet VIADJ: pulksteņrādītāja virzienā, lai palielinātu izejas spriegumu, pretēji — lai samazinātu. Pārbaudiet vērtību ar multimetru.
- Pievienojiet slodzi un pakāpeniski palieliniet IADJ līdz vēlamajai strāvas vērtībai, uzraugot to ar ampērmetru.
- Nesavienojiet ieejas un izejas masu (GND) kopā, ja neesat pārliecināts par barojamās shēmas uzbūvi.
- Induktīvām slodzēm (motoriem, spolēm) paralēli slodzei uzstādiet Šotkija diodi ar katodu uz plusa pusi.
- Pie slodzēm, kas tuvojas 500W, nodrošiniet aktīvo dzesēšanu (ventilatoru), lai uzturētu drošu temperatūru.
Komplektācija
- 1 × DC-DC pazeminošais modulis 600W 25A CV/CC
Biežāk uzdotie jautājumi
Vai šo pārveidotāju var izmantot sprieguma paaugstināšanai?
Nē. Modulis darbojas tikai kā pazeminošais (step-down) pārveidotājs. Izejas spriegumam vienmēr jābūt zemākam par ieejas spriegumu.
Kas notiks, ja sajaukšu ieejas polaritāti?
Modulim nav aizsardzības pret pretēju polaritāti. Nepareiza pieslēgšana var neatgriezeniski sabojāt iekšējos komponentus. Pirms barošanas vienmēr pārbaudiet polaritāti ar multimetru.
Vai akumulatoru uzlādei ir nepieciešama diode pret atpakaļejošo strāvu?
Jā. Bez tās strāva var plūst atpakaļ modulī, kad barošanas avots ir atvienots, kas var sabojāt tranzistorus. Izmantojiet darba strāvai atbilstošu Šotkija diodi.
Vai varu barot DC motorus tieši no šī moduļa?
Jā, ja paralēli motoram ir uzstādīta Šotkija diode. Palaišanas strāva nedrīkst pārsniegt 25A, un nepārtrauktajai jaudai jāpaliek zem 500W.
Kad nepieciešama papildu dzesēšana?
Pie slodzēm virs 300W vai siltā vidē uzstādiet ventilatoru virs moduļa. Bez aktīvās dzesēšanas komponentu temperatūra strauji paaugstināsies, būtiski samazinot ierīces kalpošanas laiku.
