Cikliskais laika relejs 24V DC — precīza laika kontrole ar atmiņas funkciju
Sūknis ieslēdzas pārāk agri? Ventilators darbojas bez apstājas? Laistīšanas sistēma pēc strāvas padeves pārtraukuma darbojas haotiski? Ja saskaraties ar šādām problēmām, 24V DC cikliskais taimeris ar iebūvētu atmiņu ir ideāls risinājums — iestatījumi saglabāsies pat pēc strāvas padeves pārtraukuma, un jums nebūs nepieciešams tos programmēt no jauna.
Piezīme: Modulis darbojas tikai ar 24V DC spriegumu. Lai izmantotu ārējo palaišanas portu (XH-2.45-2P), nepieciešams pielodēt savienotāju vai vadus pie attiecīgajiem kontaktiem.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Atmiņa strāvas zuduma gadījumā — P0–P5 parametri un ON/OFF laiki tiek saglabāti; cikls automātiski atsākas pēc strāvas atjaunošanas bez manuālas iejaukšanās.
- Laika intervāls 0–999 sekundes, minūtes vai stundas — katru fāzi (ON un OFF) var iestatīt neatkarīgi, piemēram, 10 sekundes darbības un 2 stundas pauzes vienā ciklā.
- 10A releja izeja (NO kontakts) — tieša sūkņu, ventilatoru vai LED lentu vadība bez papildu jaudas moduļiem.
- Cikliska darbība 1–999 cikli vai bezgalīga cilpa — automātiska izslēgšanās pēc noteikta ciklu skaita, kas ir noderīgi dozatoriem vai laistīšanas sistēmām.
- Divējāda palaišana: automātiska vai manuāla — tūlītēja darbība pēc ieslēgšanas (P4=ON) vai vadība ar ārēju pogu/sensoru, kas pievienots XH-2.45-2P portam.
- Taustiņu bloķēšana (P5) — pēc konfigurācijas tastatūru var bloķēt, lai novērstu nejaušas iestatījumu izmaiņas rūpnieciskās vai lauksaimniecības iekārtās.
Tehniskā informācija un veiktspēja

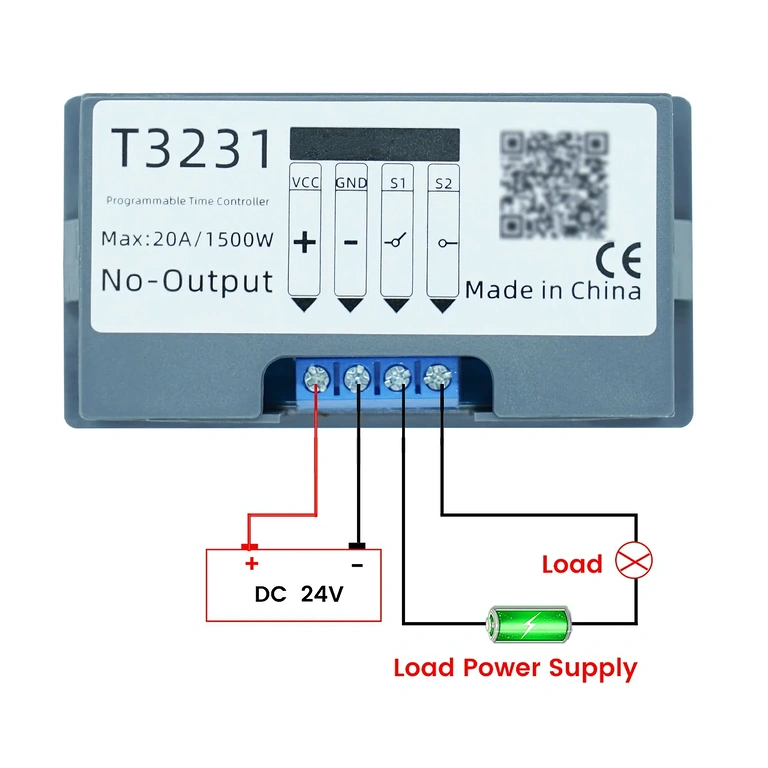

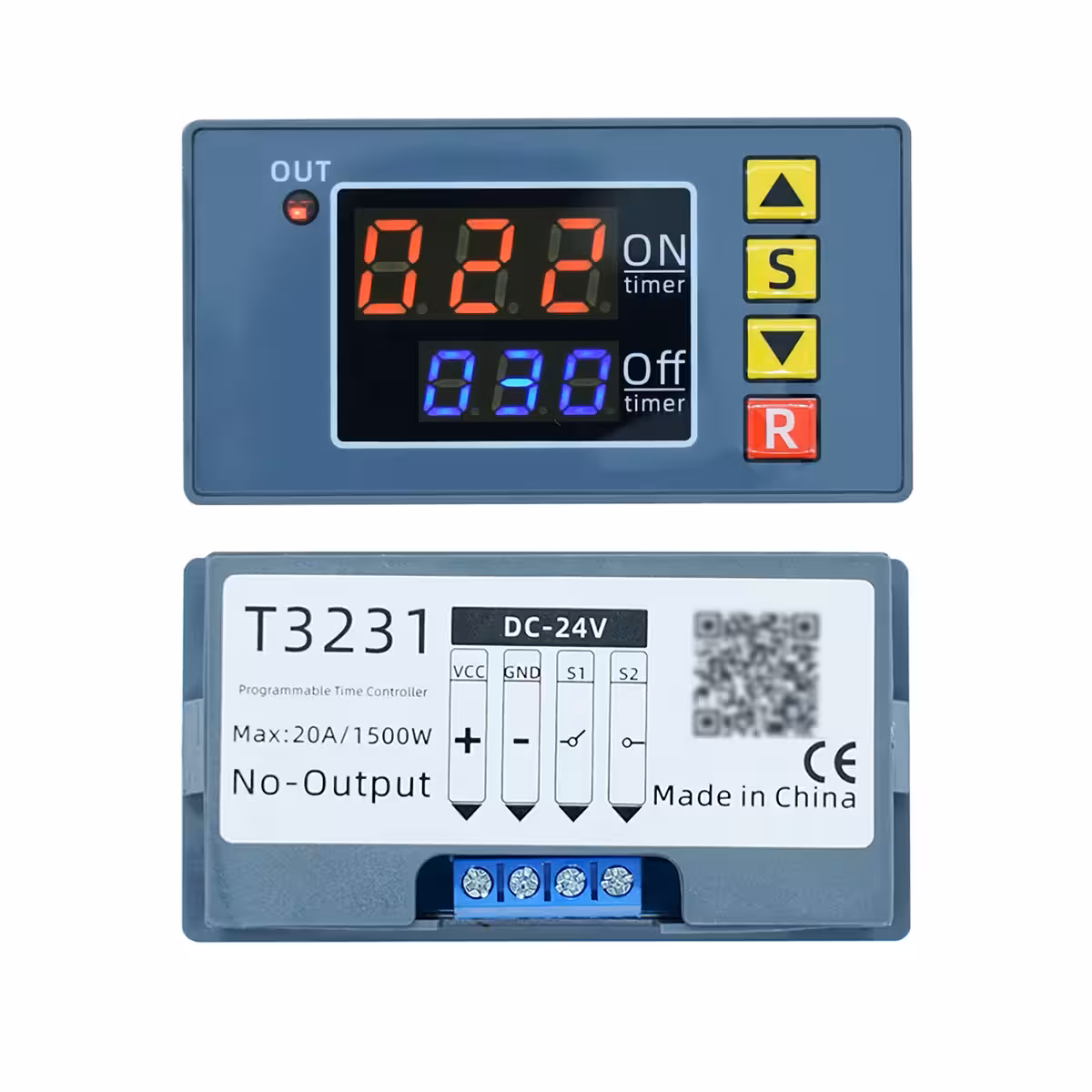

Modulis darbojas ar 24V DC un pārslēdz slodzes līdz 10A, izmantojot normāli atvērtu (NO) kontaktu — tas ir pietiekami lielākajai daļai mazo un vidējo sūkņu vai ventilācijas sistēmu. ON un OFF fāzes ir konfigurējamas neatkarīgi, ļaujot izveidot asimetriskus darbības scenārijus. Ierīce ir kompakta (79,5 × 42,1 × 27,8 mm), un OUT LED indikators vizuāli apstiprina releja darbības stāvokli.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Barošanas spriegums | 24V DC |
| Releja izeja | 1 kanāls, NO kontakts, līdz 10A |
| Laika vienība | Sekundes / Minūtes / Stundas (neatkarīgi izvēlama ON/OFF) |
| Laika intervāls | 0 – 999 s/min/h |
| Cikliskā funkcija | Bezgalīga cilpa vai 1–999 cikli |
| Aizkave ieslēgšanai / izslēgšanai | Atbalstīta |
| Palaišana | Automātiska (P4=ON) vai manuāla (poga R / ārējais ports) |
| Atmiņa strāvas zuduma gadījumā | Jā — saglabā visus parametrus |

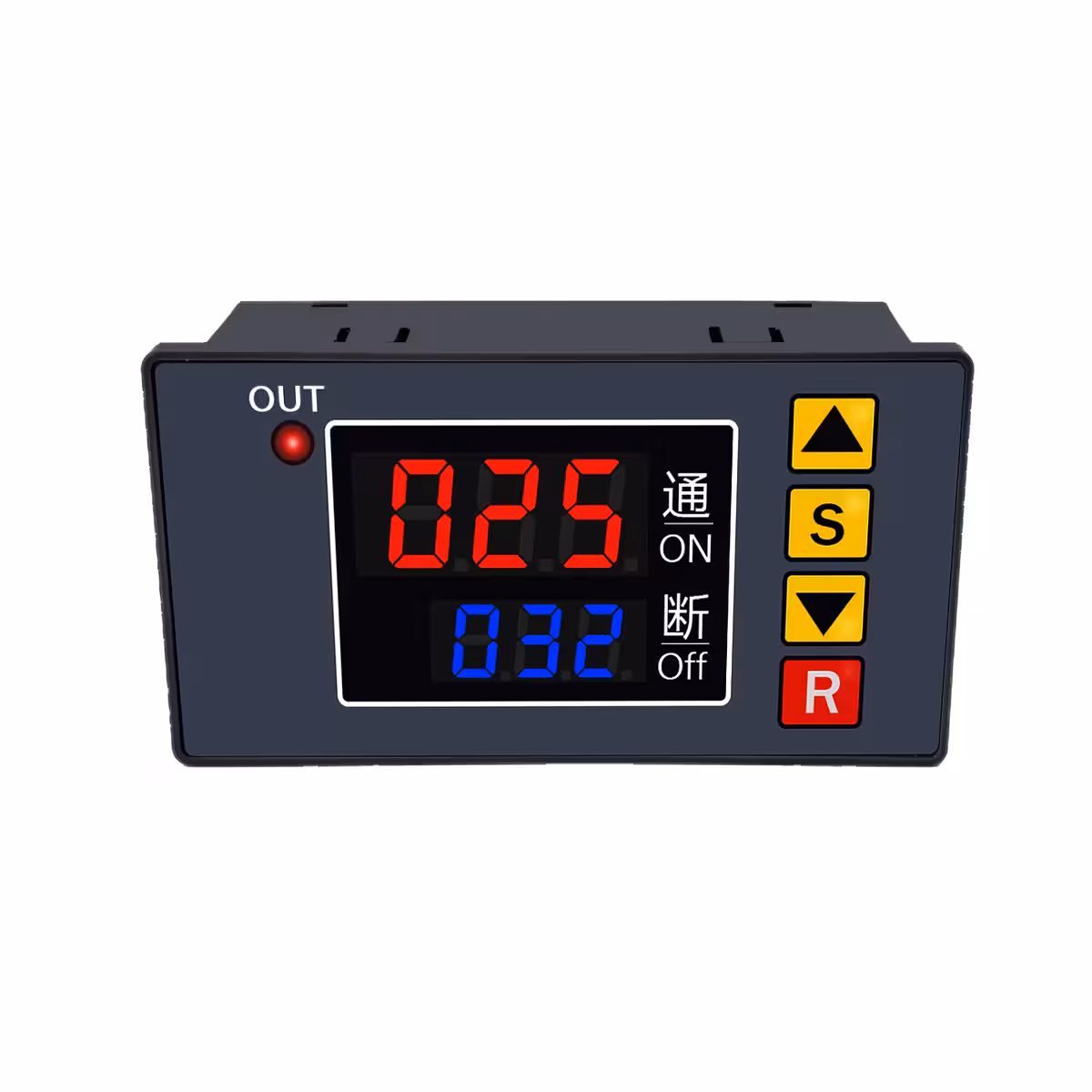

| OUT LED indikators | Deg = relejs aktīvs, Nedeg = neaktīvs |

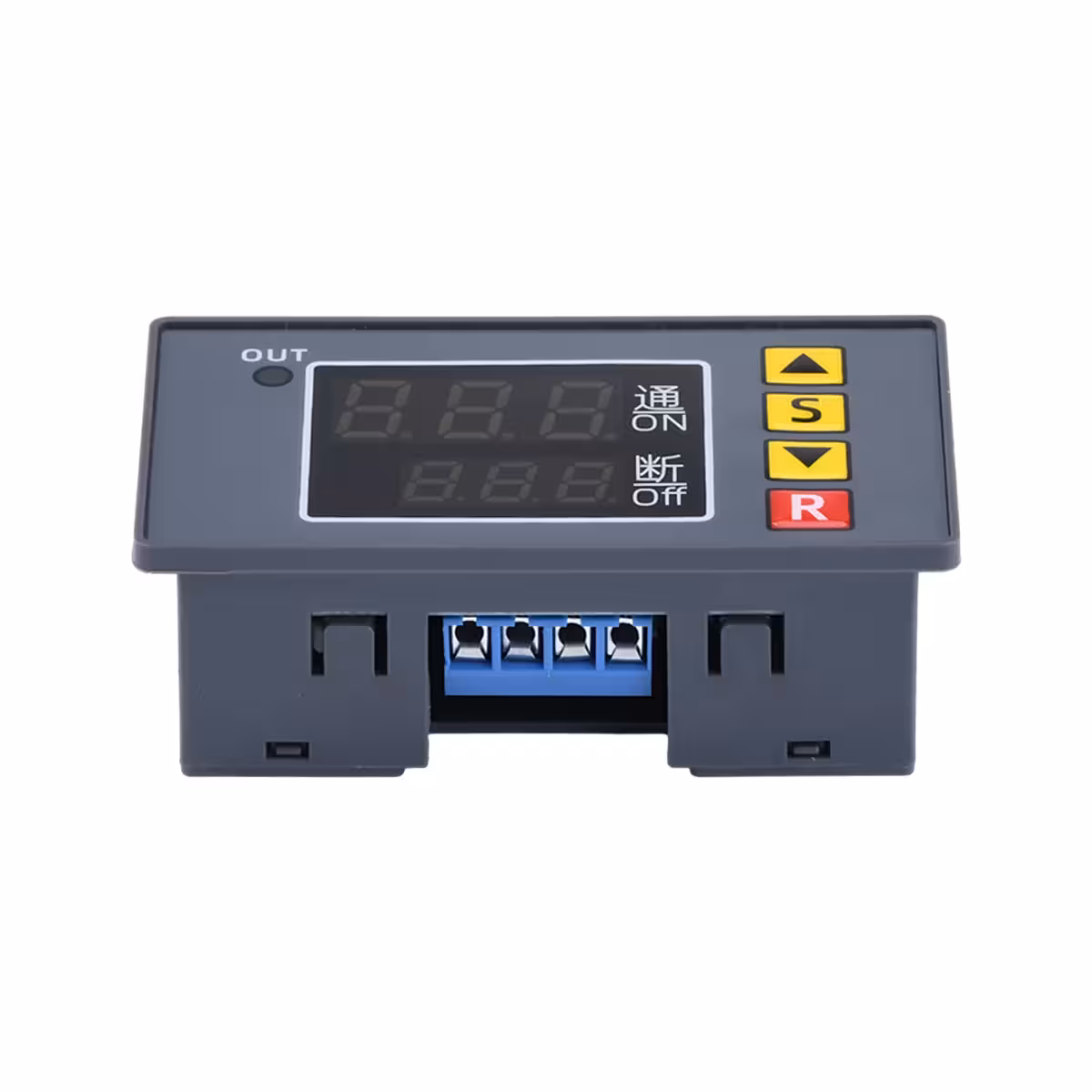

| Ārējās palaišanas ports | XH-2.45-2P (nepieciešama lodēšana) |

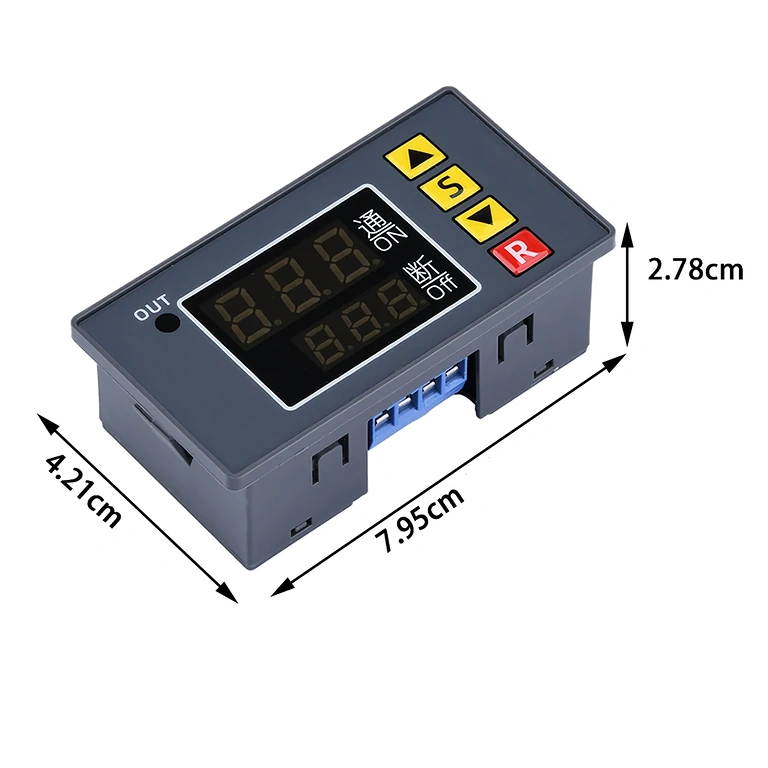

| Moduļa izmēri | 79,5 × 42,1 × 27,8 mm |

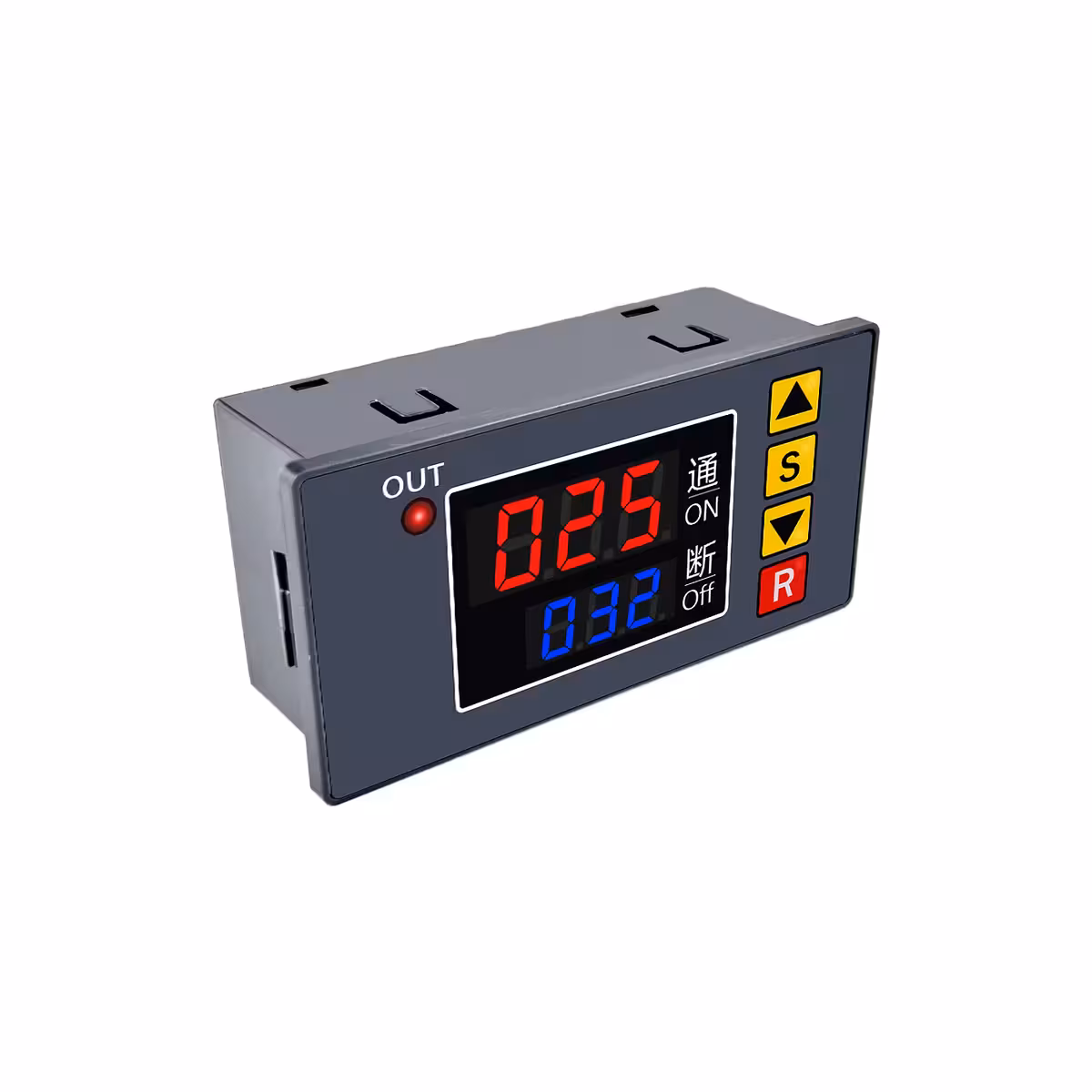

| Montāžas atvere panelī | 77 × 39,3 mm |
Programmēšana un lietošana

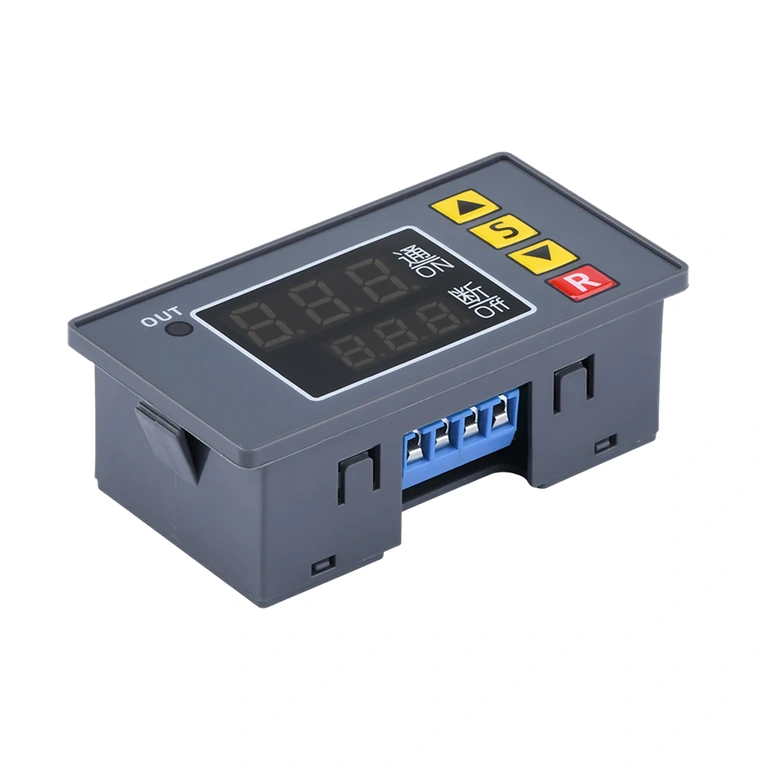

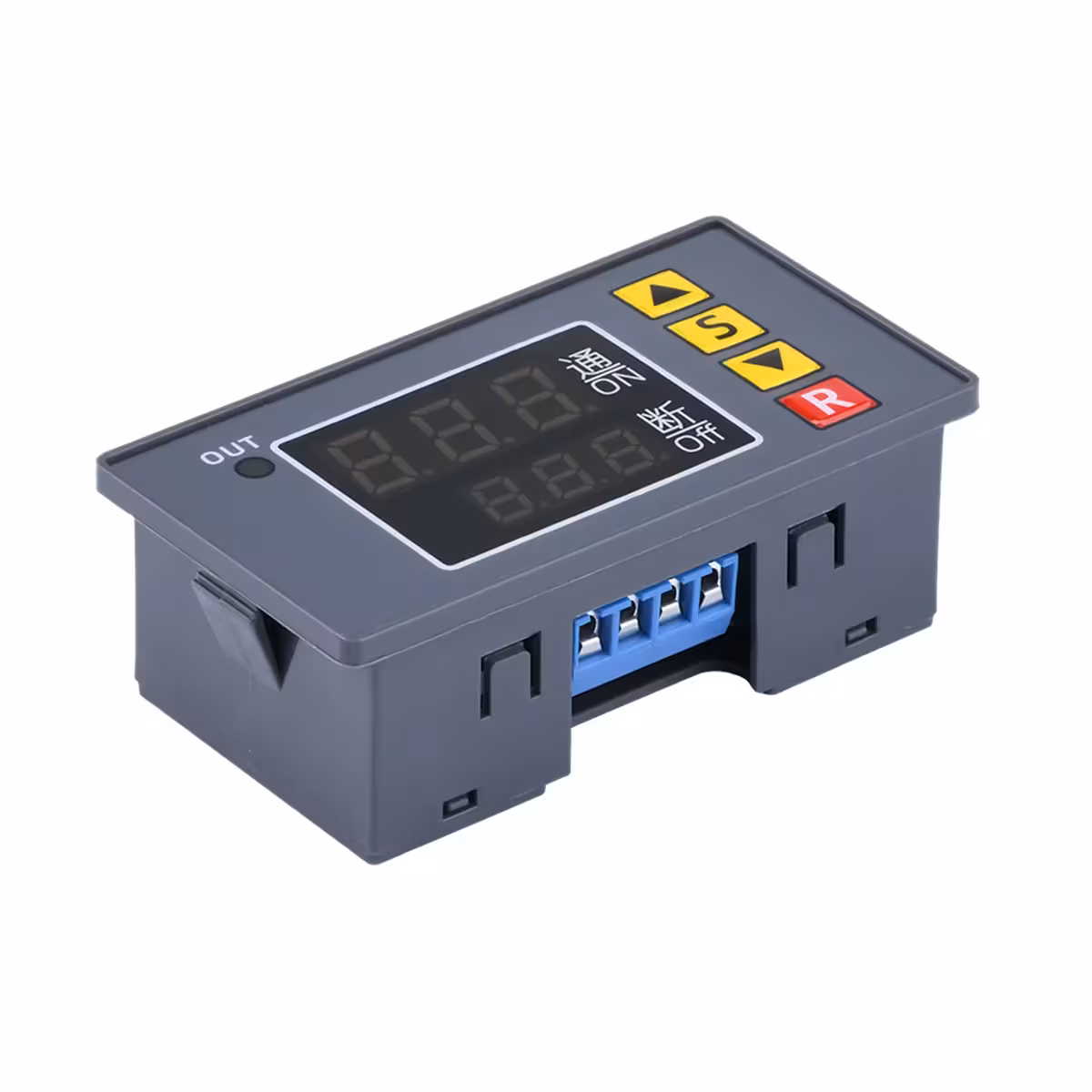

- Turiet nospiestu pogu S 6 sekundes, lai atvērtu programmēšanas izvēlni.
- Īsi nospiediet S, lai pārvietotos starp kodiem P0–P5: P0 = ON laika vienība, P1 = OFF laika vienība, P2 = cikla prioritāte, P3 = ciklu skaits, P4 = palaišanas režīms, P5 = taustiņu bloķēšana.
- Izmantojiet pogas ▲ un ▼, lai mainītu parametru vērtības.
- Veiciet dubultklikšķi uz S, lai iestatītu ieslēgšanās (ON) un izslēgšanās (OFF) laiku.
- Ja 6 sekunžu laikā netiek nospiesta neviena poga, iestatījumi tiek automātiski saglabāti.
- Automātiskajā režīmā (P4=ON) cikls sākas uzreiz pēc strāvas padeves.
- Manuālajā režīmā (P4=OFF) nospiediet pogu R vai aktivizējiet ārējo portu, lai sāktu ciklu.
- Piemērs atkārtotam ciklam: ON=10s, OFF=5s, P3=OFF → nepārtraukta darbība.
- Piemērs aizkavei: ON=0, OFF=10s → aktivizēšanās 10 sekundes pēc strāvas padeves.
Komplektācija

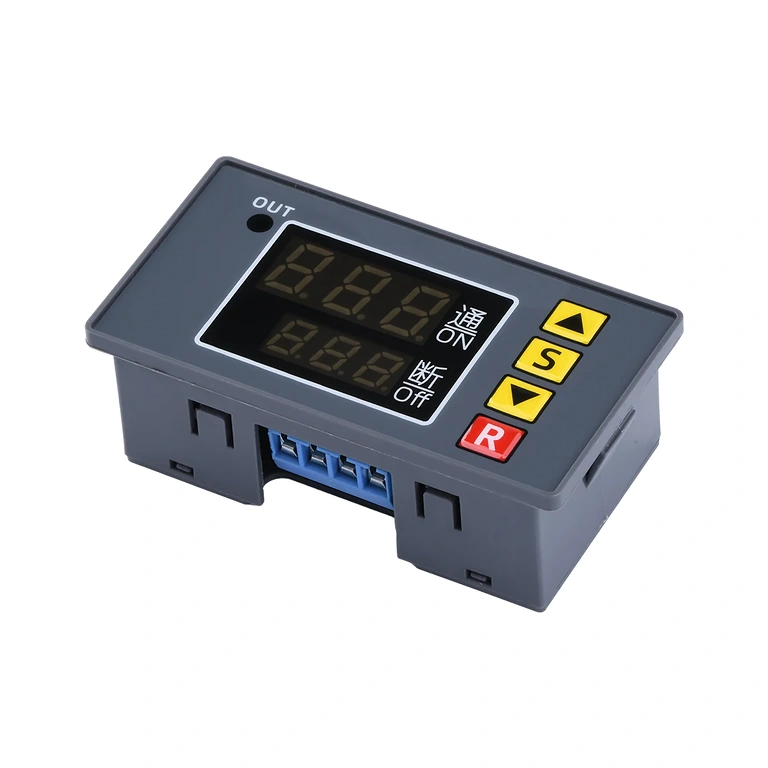

- 1 × Programmējams 24V DC cikliskais laika relejs
Biežāk uzdotie jautājumi
Vai šo releju var barot ar 12V vai 230V?
Nē. Modulis ir paredzēts tikai 24V DC spriegumam. Cita sprieguma izmantošana var neatgriezeniski sabojāt ierīci.
Kādu maksimālo slodzi var pieslēgt releja izejai?
Līdz 10A uz NO kontakta. Ja nepieciešams pieslēgt jaudīgākas ierīces, ieteicams izmantot ārēju kontaktoru.
Vai iestatījumi pazūd, ja tiek pārtraukta strāvas padeve?
Nē. Iebūvētā atmiņa saglabā visus parametrus (P0–P5, ON/OFF laikus), un cikls automātiski atsākas pēc strāvas atjaunošanas.
Kā aktivizēt ciklu ar ārēju sensoru vai pogu?
Iestatiet P4=OFF un pievienojiet pogu vai sensoru XH-2.45-2P portam. Uzmanību: portam nepieciešama savienotāja vai vadu pielodēšana.
Vai var ierobežot ciklu skaitu?
Jā. Parametrs P3 ļauj izvēlēties bezgalīgu cilpu vai noteiktu skaitu no 1 līdz 999 cikliem, pēc kuriem relejs automātiski apstāsies.
