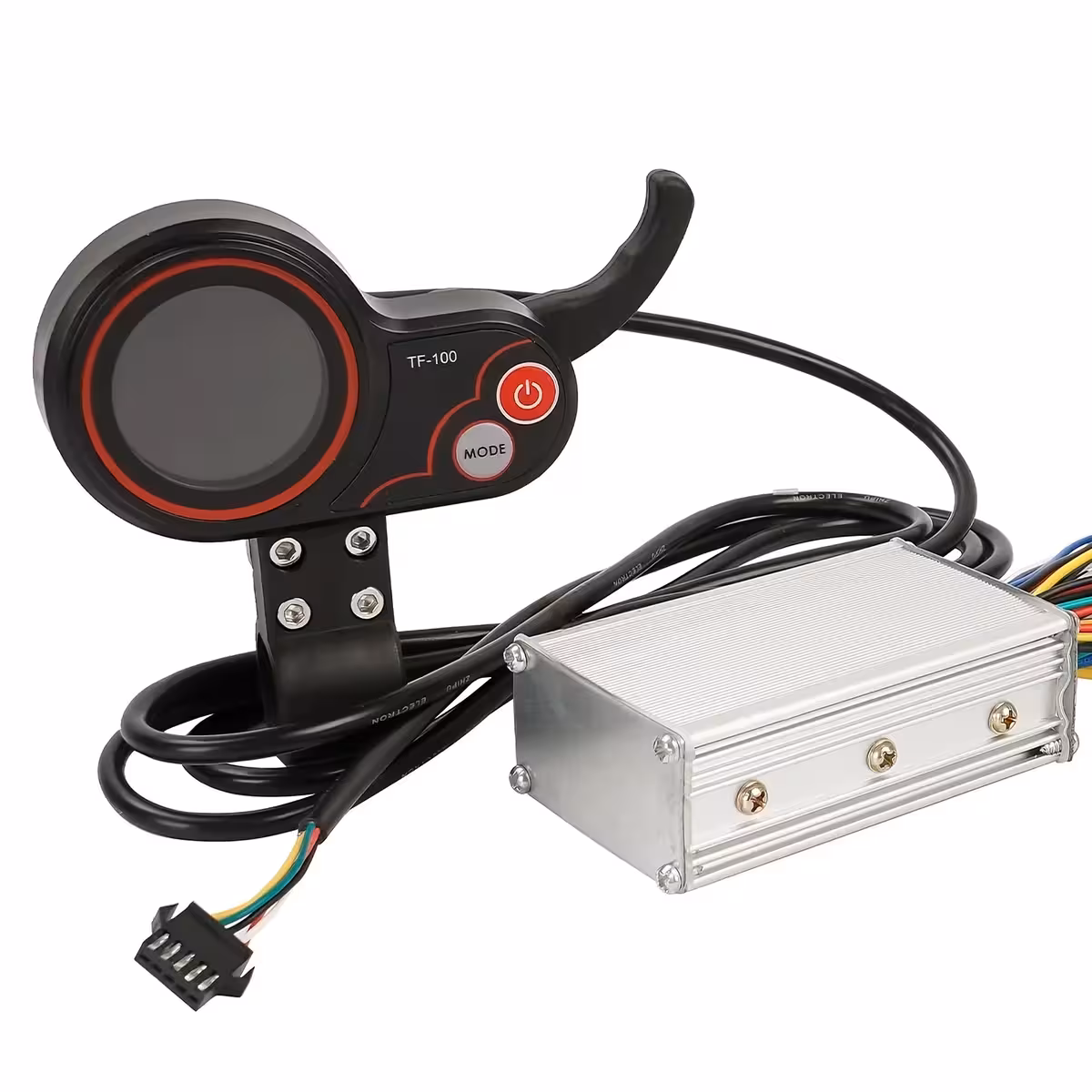

20A brushless kontrolieris ar TF-100 displeju – pilnvērtīgs uzlabojums jūsu skrejritenim vai elektriskajam velosipēdam
Vai skrejritenis raustās, vecais displejs vairs nereaģē, vai vienkārši vēlaties vairāk jaudas? Kvalitatīvs brushless kontrolieris ir tas, kas atšķir nepatīkamu braucienu no vienmērīgas un plūstošas gaitas. Šis 20A komplekts ir piemērots 24V, 36V un 48V spriegumam, kā arī motoriem ar jaudu no 350W līdz 1000W — tas ir saderīgs ar gandrīz visiem tirgū pieejamajiem populārākajiem modeļiem.
Piezīme: Komplektā ietilpst kontrolieris un TF-100 LCD displejs. Pirms iegādes, lūdzu, pārbaudiet savienotāju saderību ar jūsu skrejriteņa modeli.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 24V / 36V / 48V saderība — darbojas ar visizplatītākajiem akumulatoru tipiem bez papildu modifikācijām
- 350W–1000W jauda — tiešā veidā aizstāj oriģinālo kontrolieri gandrīz jebkuram pilsētas elektriskajam skrejritenim vai velosipēdam
- Automātiskā pašmācība (Self-learning) — sistēma pati nosaka un koriē motora griešanās virzienu; nav riska sabojāt komponentes nepareiza savienojuma dēļ

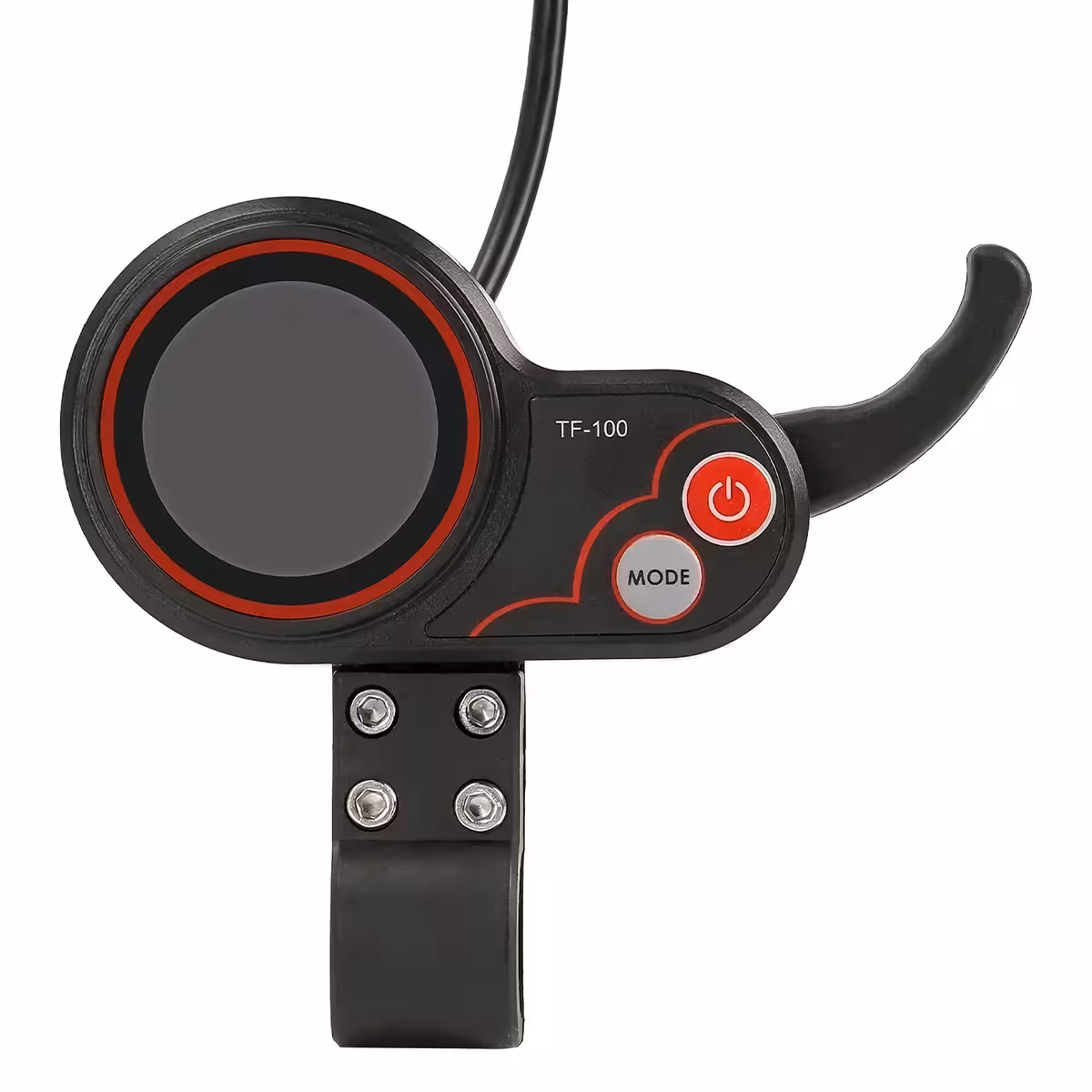

- Iekļauts TF-100 LCD displejs — P-iestatījumu izvēlne ar 16+ konfigurējamiem parametriem, sākot no strāvas ierobežojuma līdz kruīza kontrolei, viss vienā skaidrā ekrānā

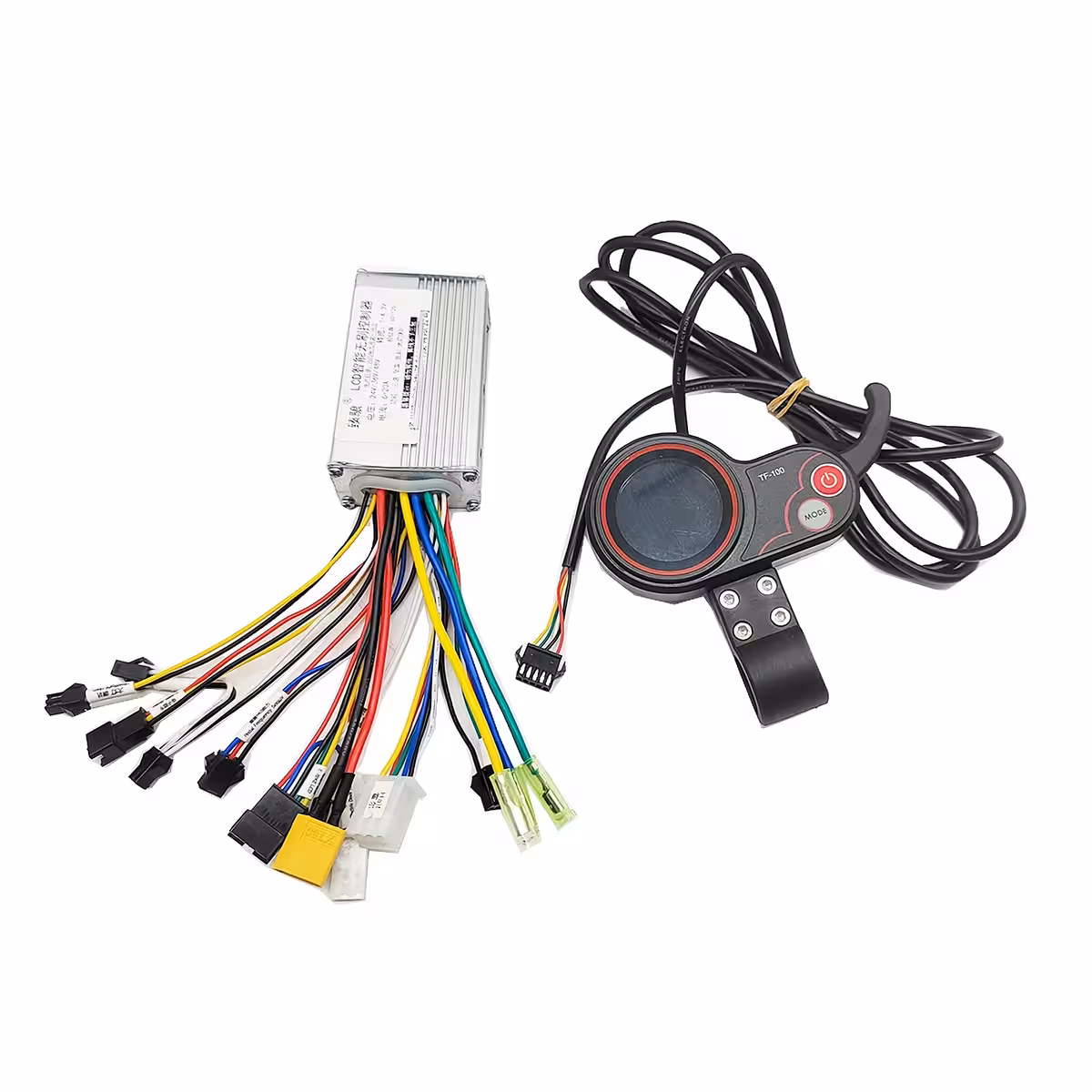

- E-ABS bremzes + Low Level bremzes — elektroniskā bremzēšana, kas samazina bremžu kluču nodilumu un uzlabo kontroli intensīvā satiksmē
- Nativs PAS atbalsts — saderīgs ar pedāļu asistēšanas sistēmām, ideāli piemērots elektriskajiem velosipēdiem ar kadences sensoru
- Integrēta elektriskā atslēga — elektriskās bloķēšanas funkcija papildu drošībai pret nejaušu iedarbināšanu
Detaļas un veiktspēja
Brushless BLDC arhitektūra ar Hall sensoru atbalstu (6 vadi) nodrošina vienmērīgu motora darbību pie jebkura ātruma — bez rāvieniem uzsākot braukšanu un bez pārkaršanas vienmērīgā ātrumā. Strāvas ierobežojums, kas regulējams ar P14 parametru (1–20A), ļauj pielāgot paātrinājuma agresivitāti atbilstoši lietotāja svaram vai ceļa segumam. Minimālā sprieguma aizsardzība (P15) novērš akumulatora pārmērīgu izlādi, kas nozīmē ilgāku akumulatora kalpošanas laiku.
| Parametrs | Vērtība / Detaļa |
|---|---|
| Saderīgais spriegums | 24V / 36V / 48V |
| Atbalstītā motora jauda | 350W / 500W / 800W / 1000W |
| Nominālā strāva | 20A |
| Motora tips | Brushless (BLDC) |
| Hall sensori | Jā – 6 vadi |
| Iekļauts displejs | LCD TF-100 |

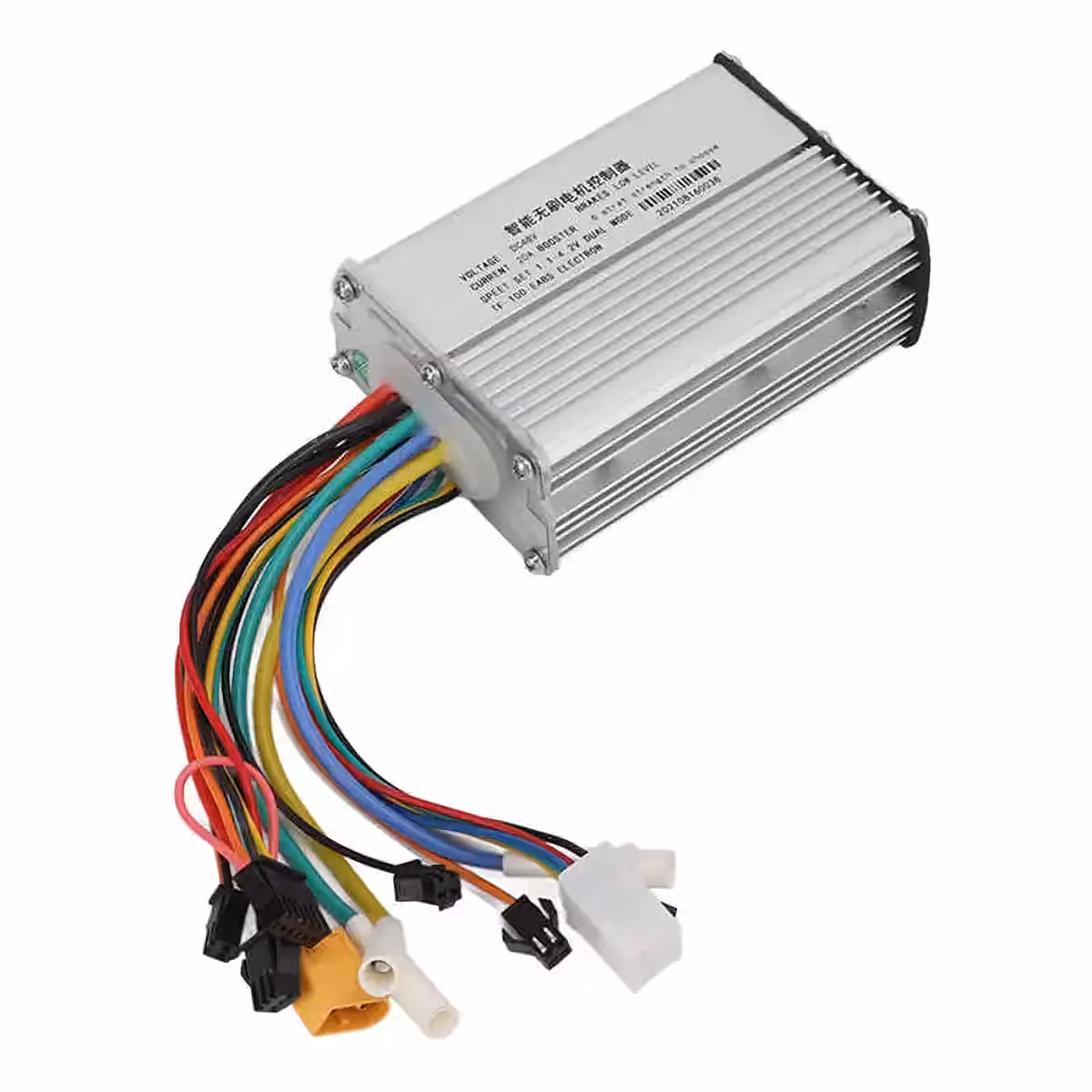

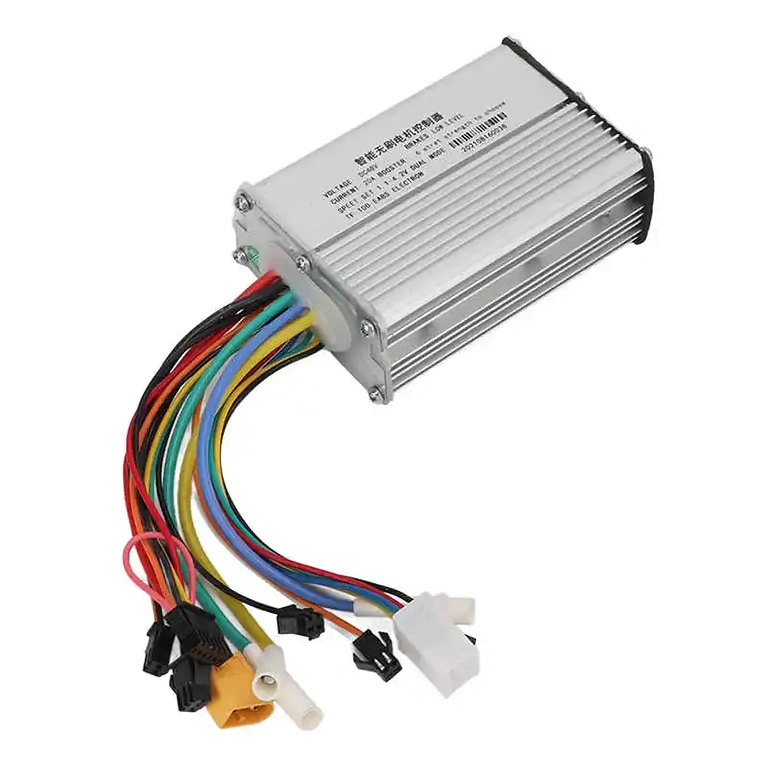

| Elektroniskā bremzēšana | E-ABS bremzes + Low Level bremzes |
| Pedāļu asistēšanas sistēma (PAS) | Jā |
| Motora rotācijas pašmācība | Jā – automātiska |
| Kruīza kontrole | Jā (P17) |

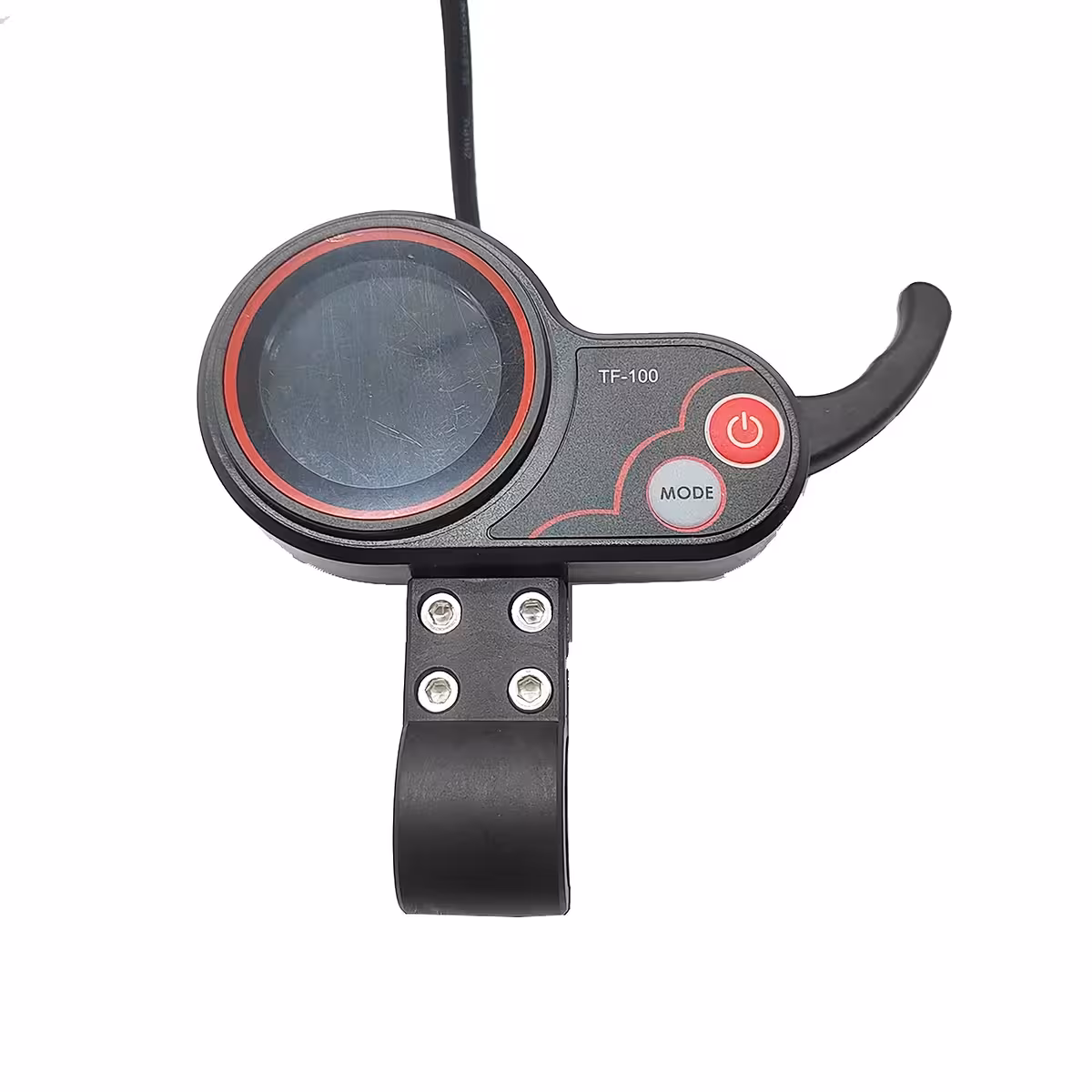

| Priekšējais lukturis + Signāltaure | Vadība integrēta kontrolierī |
| Elektriskā atslēga | Electric door lock – Jā |
| Saziņas protokols | Konfigurējams (P20) |
| Transportlīdzekļa saderība | Elektriskais skrejritenis / Elektriskais velosipēds |
Programmēšanas un lietošanas instrukcija

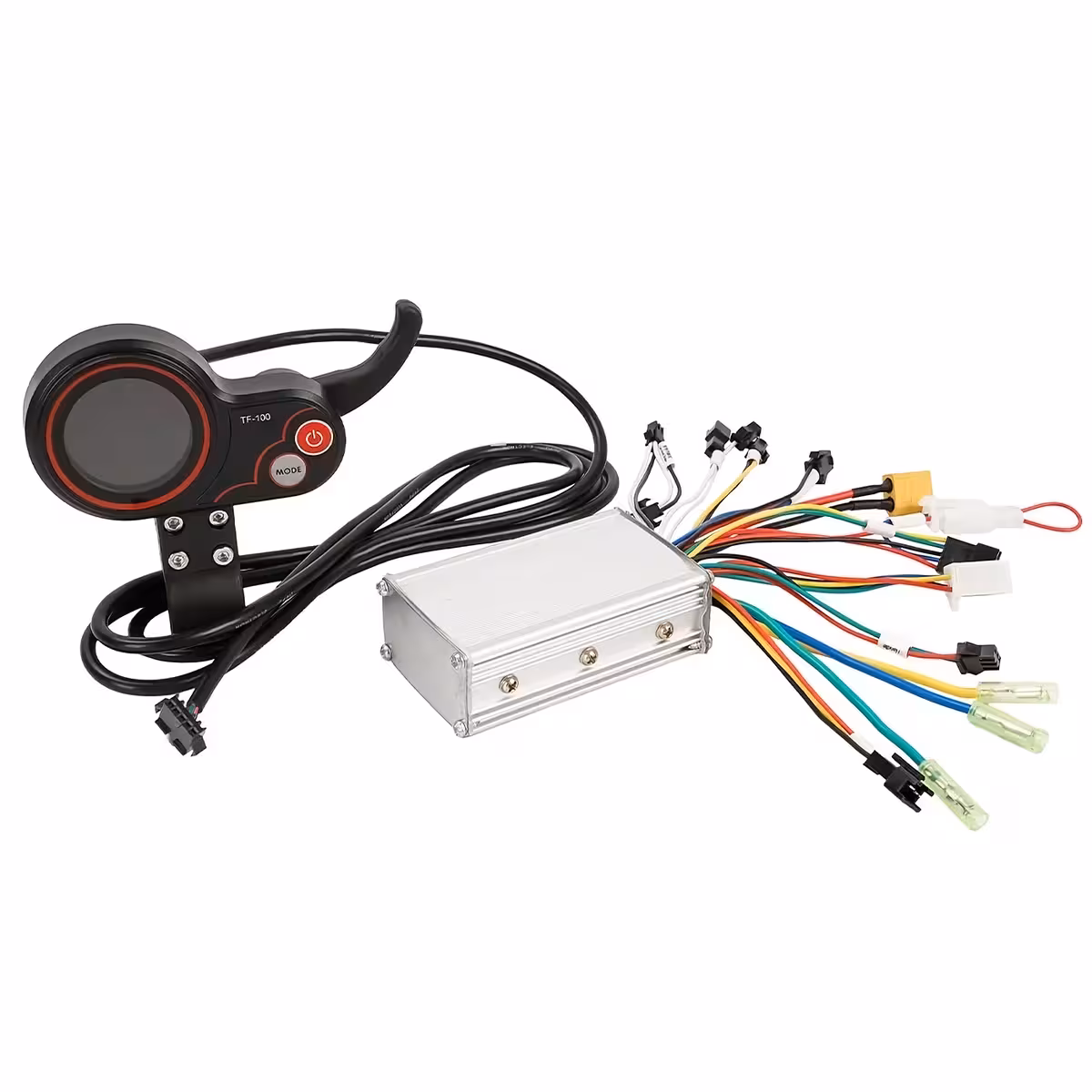

TF-100 displejs ļauj veikt uzlabotus iestatījumus tieši no stūres. Lai piekļūtu P-iestatījumu izvēlnei, vienlaicīgi turiet nospiestus Power + Mode pogas 2–3 sekundes.
| Parametrs | Apraksts |
|---|---|
| P01 | Ekrāna spilgtums (1–3) |
| P02 | Mērvienības: KM / MPH |
| P03 | Sistēmas spriegums (36V / 48V / 52V) |
| P04 | Automātiskais miega režīms (0–60 min) |
| P06 | Riteņa diametrs |
| P07 | Motora magnētu skaits |
| P09 | Starta režīms: tūlītējs / ar atspērienu |
| P10 | Braukšanas režīms |
| P11 | Elektroniskās bremzes jutība |
| P12 | Paātrinājuma līmenis (0–5) |
| P14 | Strāvas ierobežojums (1–20A) |
| P15 | Akumulatora minimālā sprieguma aizsardzība |
| P17 | Kruīza kontrole |
| P18 | Ātruma kalibrēšana |
| P19 | Ātruma režīmi |
| P20 | Saziņas protokols |

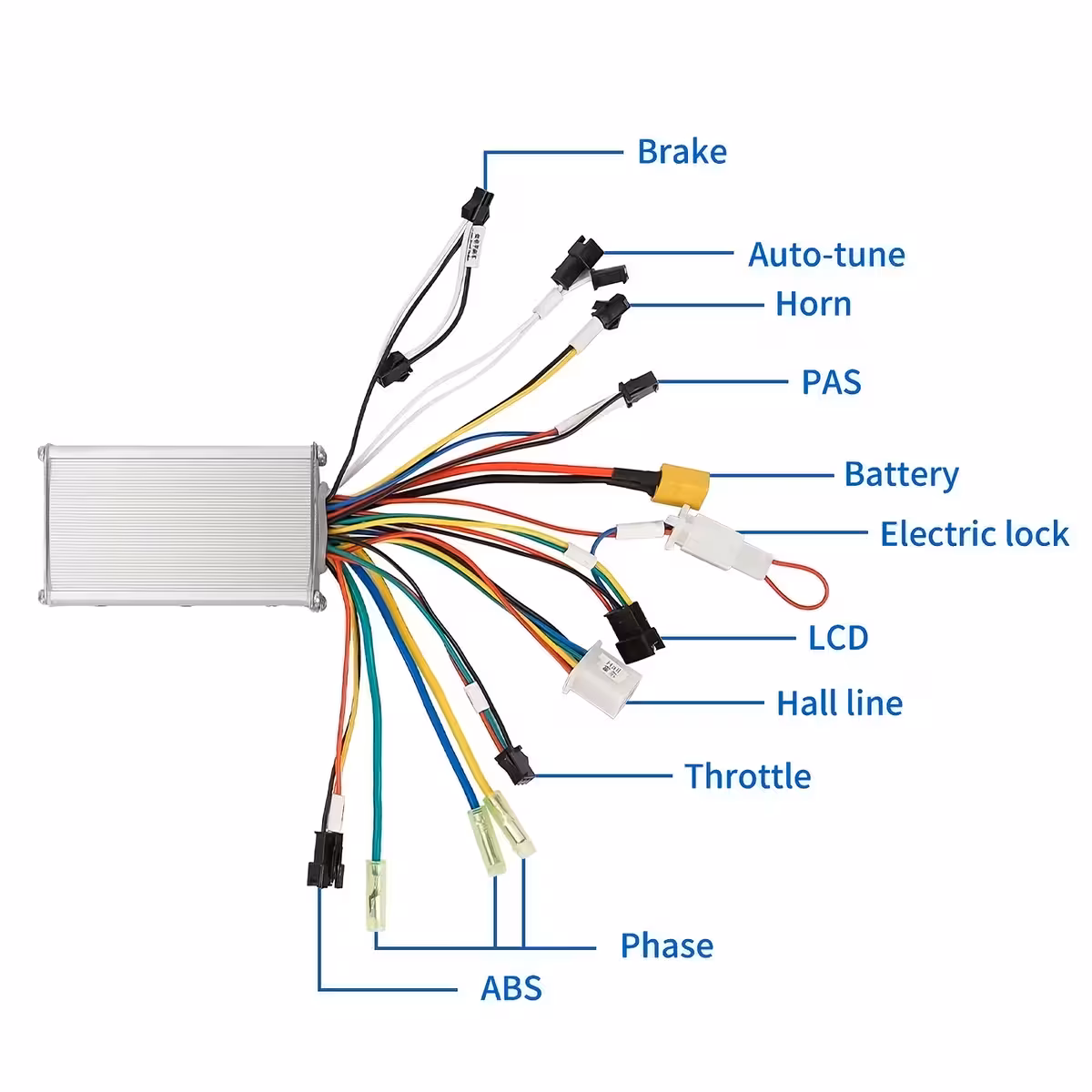

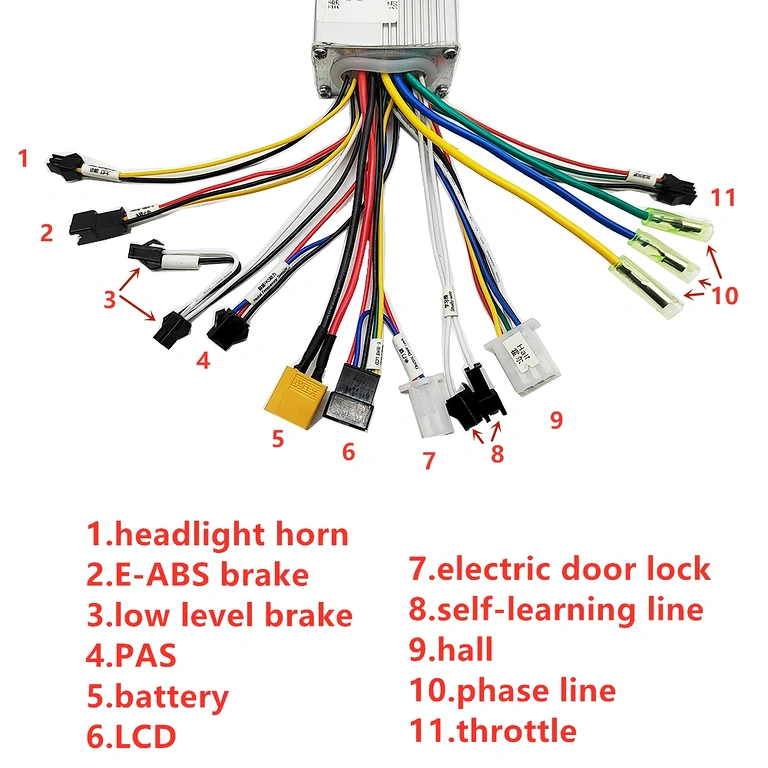

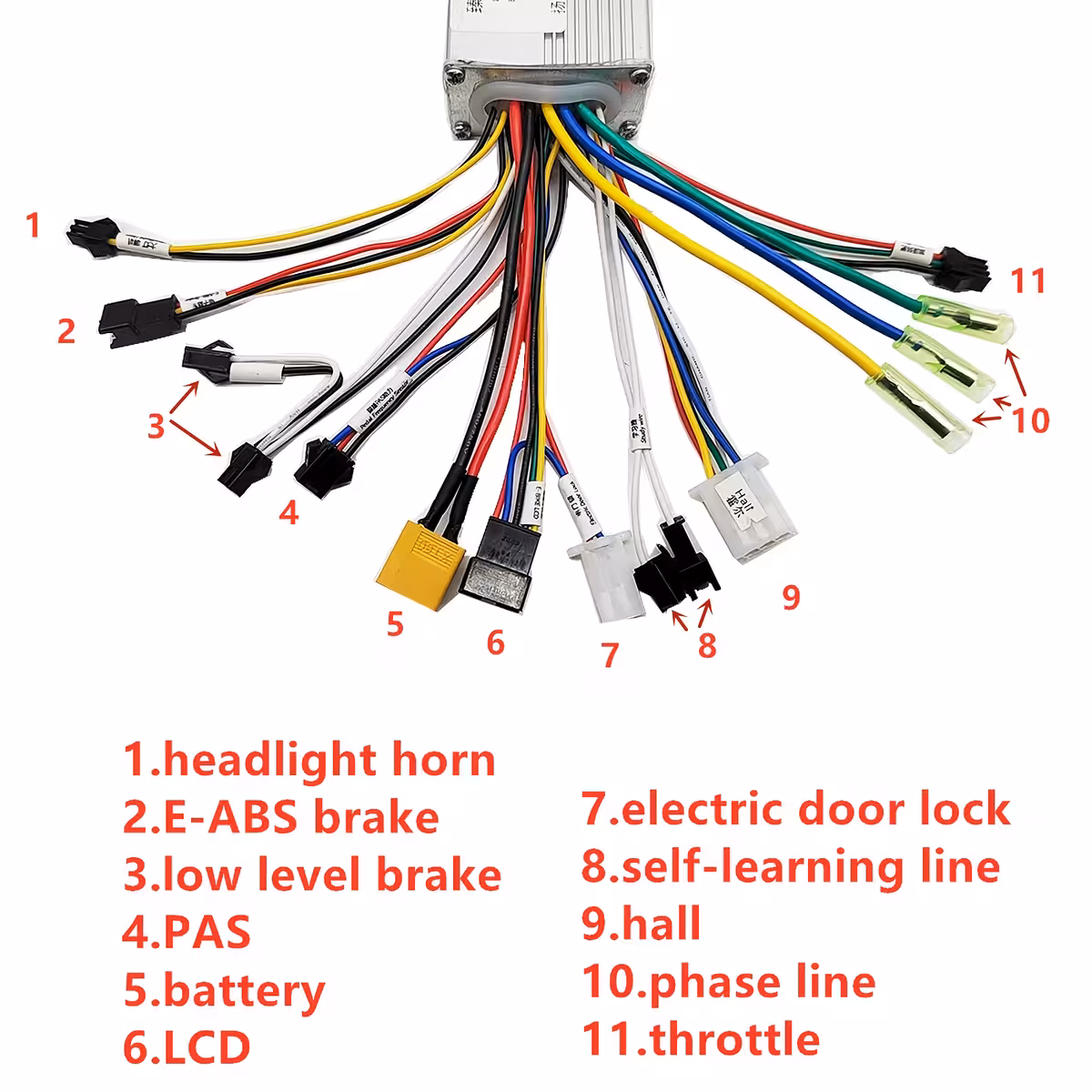

Lai fiziski pieslēgtu kontrolieri, veiciet šādas darbības:

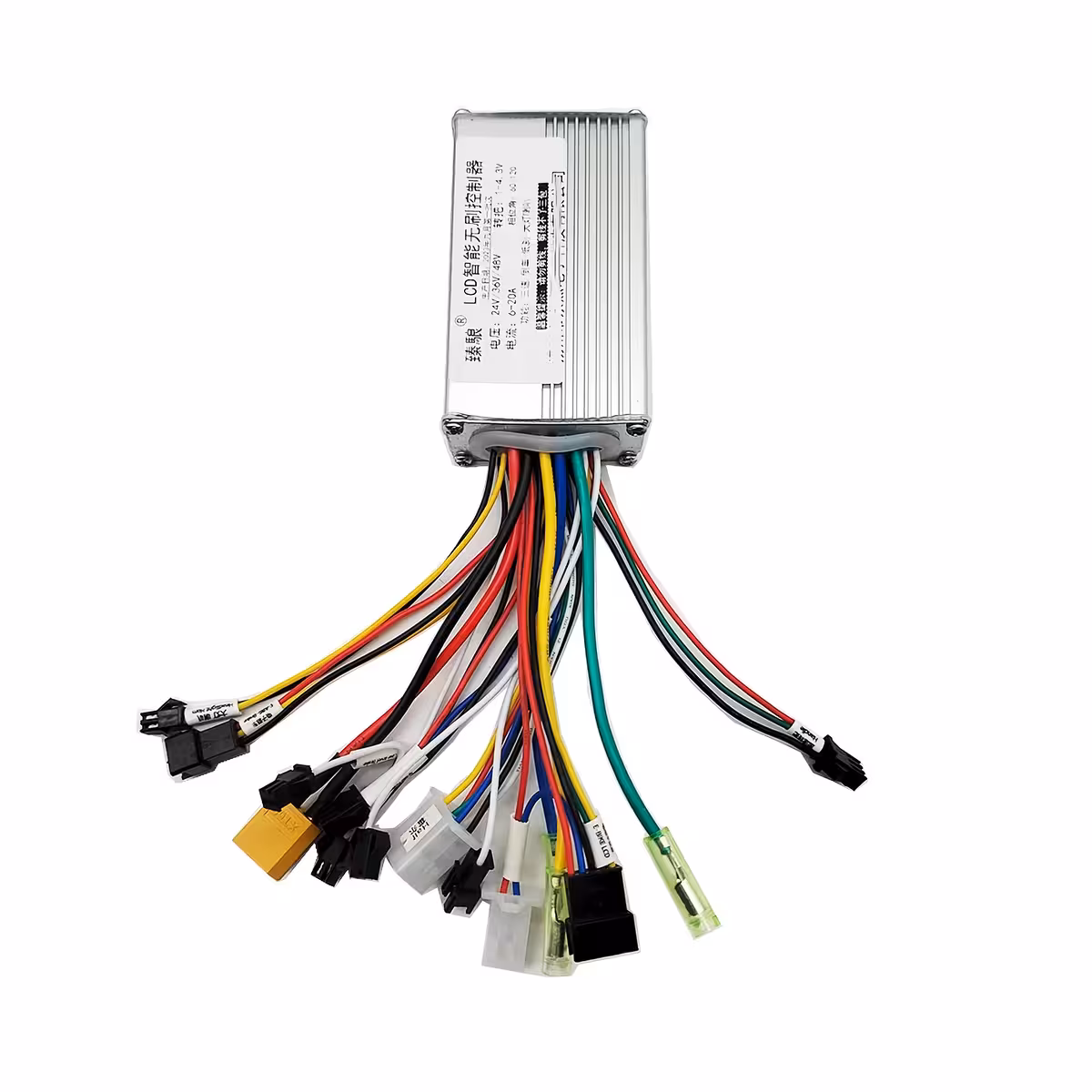

- Pievienojiet fāžu vadus, ievērojot krāsu kodus (kontroliera un motora krāsām jāsakrīt)

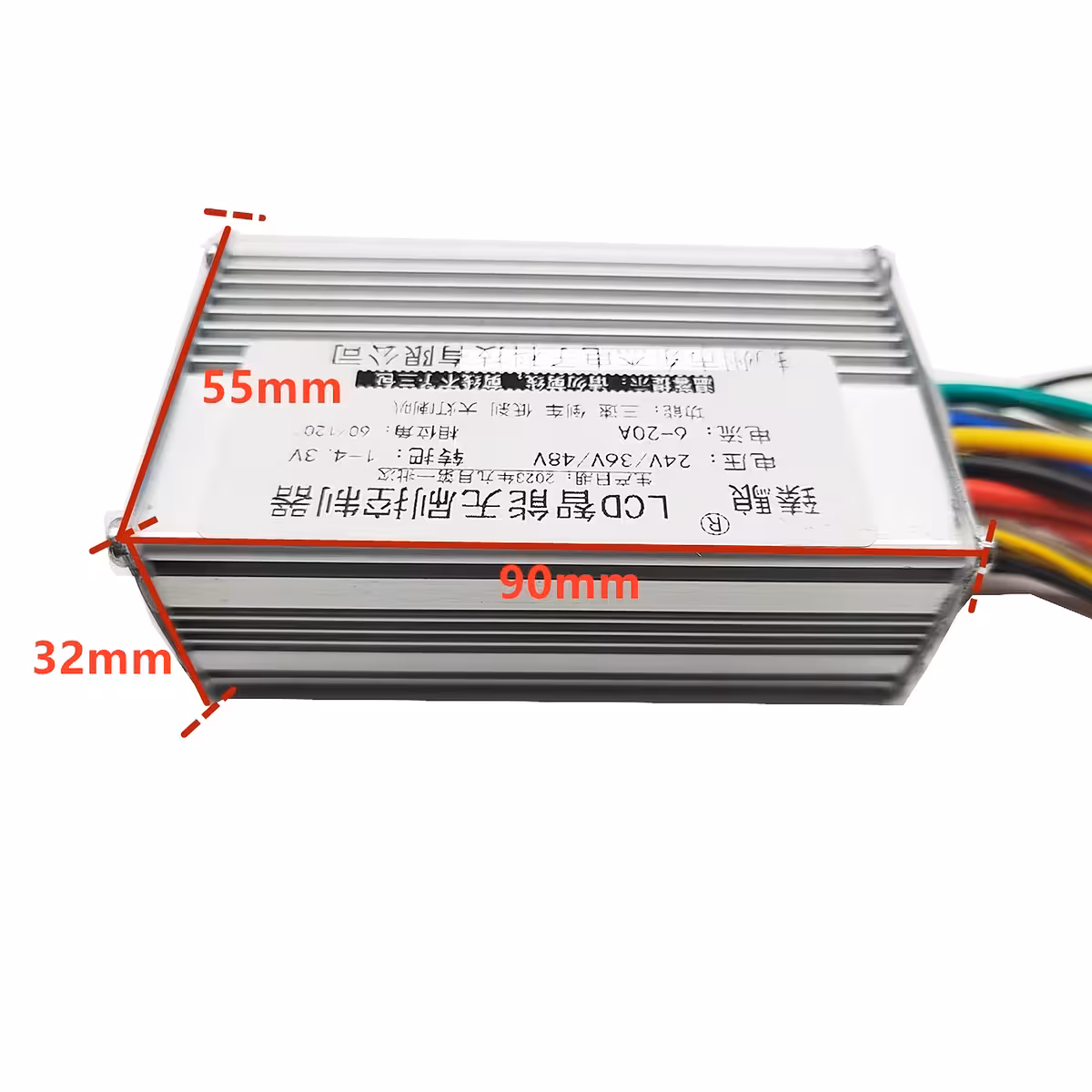

- Pievienojiet akumulatoru: sarkans = (+), melns = (–)

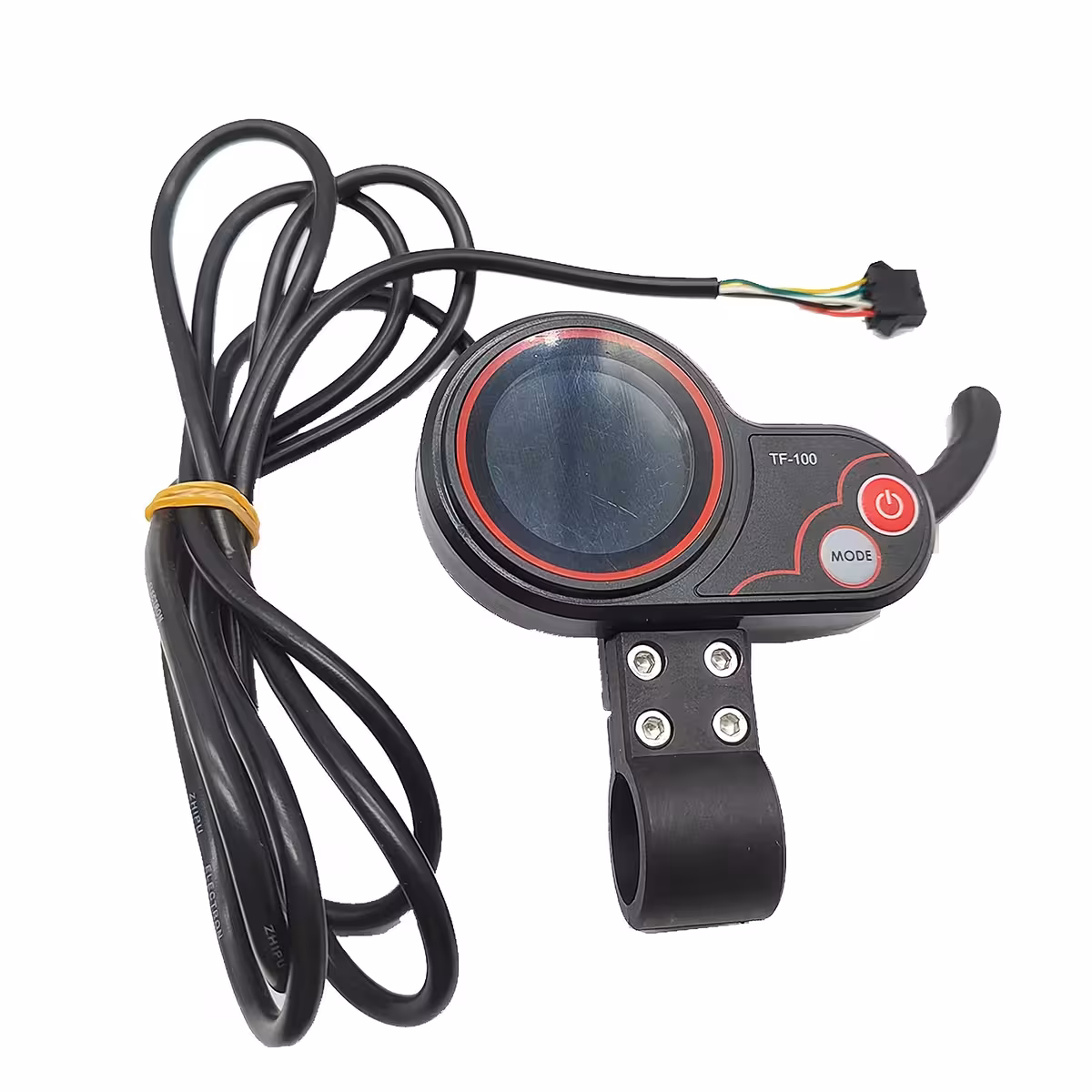

- Pievienojiet gāzes rokturi (throttle) un elektrisko atslēgu
- Pievienojiet Hall vadus, ja motors ir aprīkots ar Hall sensoriem
- Savienojiet pašmācības (self-learning) vadus, lai automātiski noteiktu griešanās virzienu:
- Ja ritenis griežas pareizajā virzienā → atvienojiet pašmācības vadus
- Ja ritenis griežas pretēji → turiet vadus savienotus, līdz virziens automātiski mainās
- Pievienojiet papildu funkcijas (lukturi, signāltauri, bremzes, PAS) pēc nepieciešamības

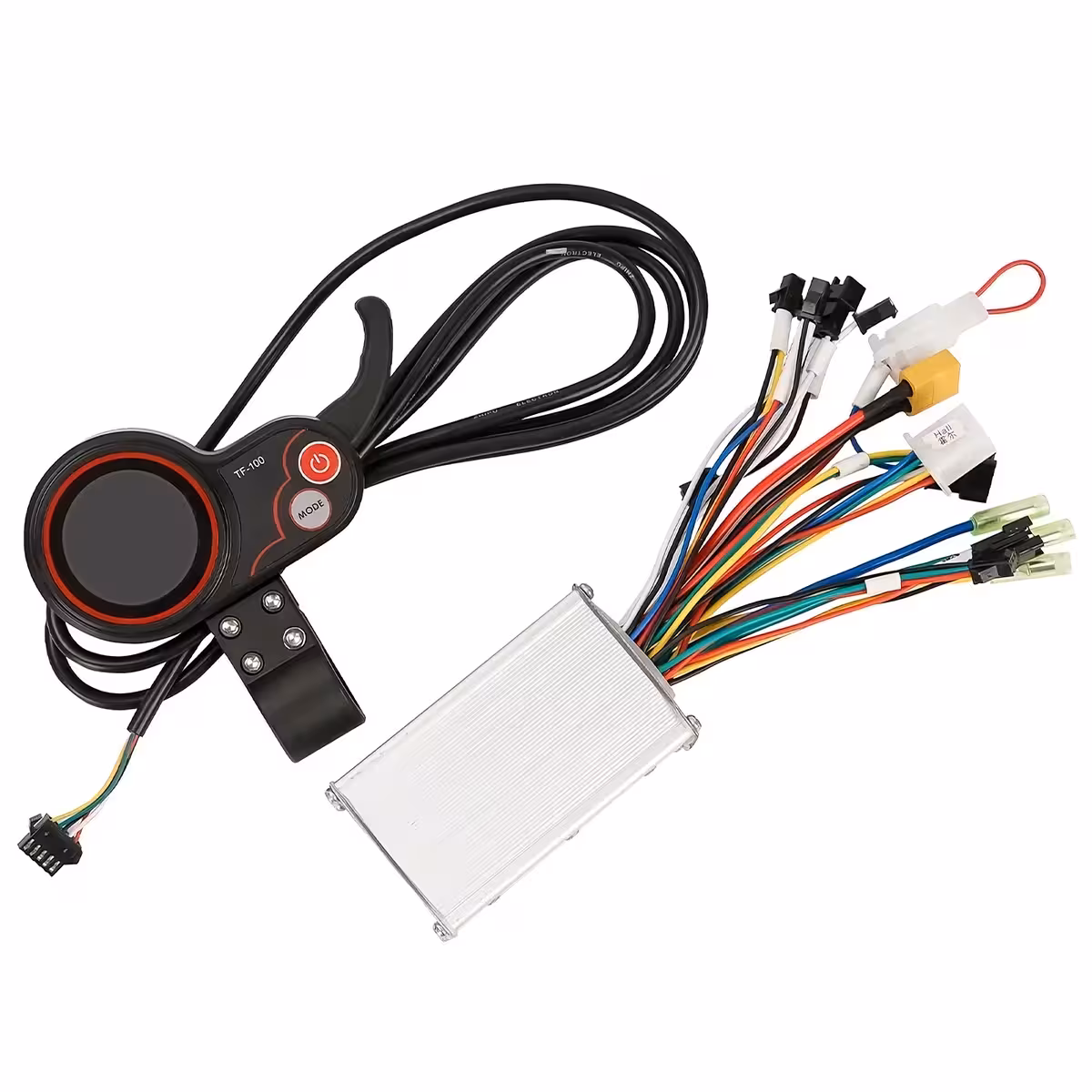

Komplektācija
- 1x 20A brushless kontrolieris (24V / 36V / 48V)
- 1x LCD TF-100 displejs
Biežāk uzdotie jautājumi
Vai tas darbojas ar manu 500W / 36V motoru?
Jā. Kontrolieris atbalsta brushless motorus no 350W līdz 1000W, pie 24V, 36V un 48V sprieguma. Pirms montāžas pārbaudiet fizisko savienotāju saderību ar jūsu modeli.
Kas notiek, ja nepareizi pievienoju fāžu vadus?
Pašmācības funkcija automātiski nosaka griešanās virzienu. Ja motors sāk griezties pretēji, izpildiet iepriekš aprakstīto pašmācības procedūru — nav riska sabojāt komponentes.
Vai TF-100 displejs ir iekļauts, vai jāpasūta atsevišķi?
Tas ir iekļauts komplektā. Jūs saņemat kontrolieri un TF-100 LCD displeju kopā, gatavus uzstādīšanai.
Vai to var uzstādīt arī elektriskajam velosipēdam, ne tikai skrejritenim?
Jā. Tas darbojas ar jebkuru elektrisko velosipēdu, kas aprīkots ar BLDC brushless motoru atbilstošajā jaudas diapazonā. Nativs PAS atbalsts padara to piemērotu arī velosipēdiem ar kadences sensoru.
Kā TF-100 displejā iestatīt akumulatora spriegumu?
Ieejiet P-iestatījumu izvēlnē (turiet Power + Mode 2–3 sekundes) un mainiet P03 parametru uz jūsu akumulatora vērtību: 36V, 48V vai 52V.
