XL6009 DC-DC Boost pārveidotājs – 5 moduļu komplekts ar 4A strāvu un 94% efektivitāti profesionāliem projektiem
Vai jums ir 5V barošanas avots, bet nepieciešami 12V? Vai vēlaties darbināt LED lenti no 3,7V akumulatora? XL6009 boost (paaugstinošais) pārveidotājs ir tieši tas, kas jums nepieciešams. Šis 5 moduļu komplekts nodrošinās krājumus vairākiem projektiem, lai jums nebūtu jāpasūta katrs modulis atsevišķi.
Piezīme: Izejas spriegumam vienmēr jābūt augstākam par ieejas spriegumu. Šis ir paaugstinošais (boost) pārveidotājs, nevis pazeminošais (buck) pārveidotājs.
Kāpēc izvēlēties šo komplektu? (Galvenās priekšrocības):
- Izdevīgs 5 moduļu komplekts — ideāli piemērots vairākiem projektiem vai kā rezerves daļas, ietaupot laiku un piegādes izmaksas.
- 4A izejas strāva — par 33% jaudīgāks nekā klasiskais LM2577 (3A), kas ir pietiekami līdzstrāvas motoriem, LED lentēm vai akumulatoru lādēšanai.
- Līdz 94% efektivitāte — minimāli enerģijas zudumi, modulis saglabā vēsu temperatūru pat pie vidējas slodzes.
- 400KHz pārslēgšanās frekvence — gandrīz 8 reizes augstāka nekā LM2577 (~52KHz), kas nodrošina mazāku pulsāciju (~50mV) un kompaktākus komponentus.
- Precīza regulēšana ±0,5% — izejas spriegums paliek stabils pat tad, ja patērētā strāva strauji mainās.
- Tikai 18mA patēriņš tukšgaitā — efektīva darbība ar akumulatoru darbināmās ierīcēs, neizlādējot tās lieki.
- Darba temperatūra -40°C ~ +85°C — piemērots rūpnieciskiem apstākļiem, āra lietojumiem vai slēgtiem korpusiem bez aktīvās ventilācijas.
Tehniskā informācija un veiktspēja

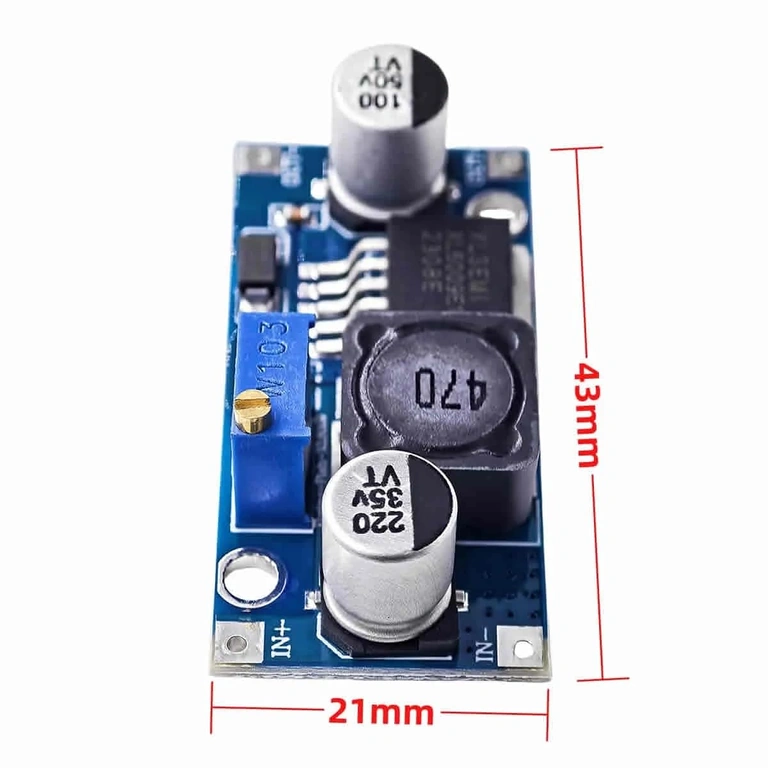

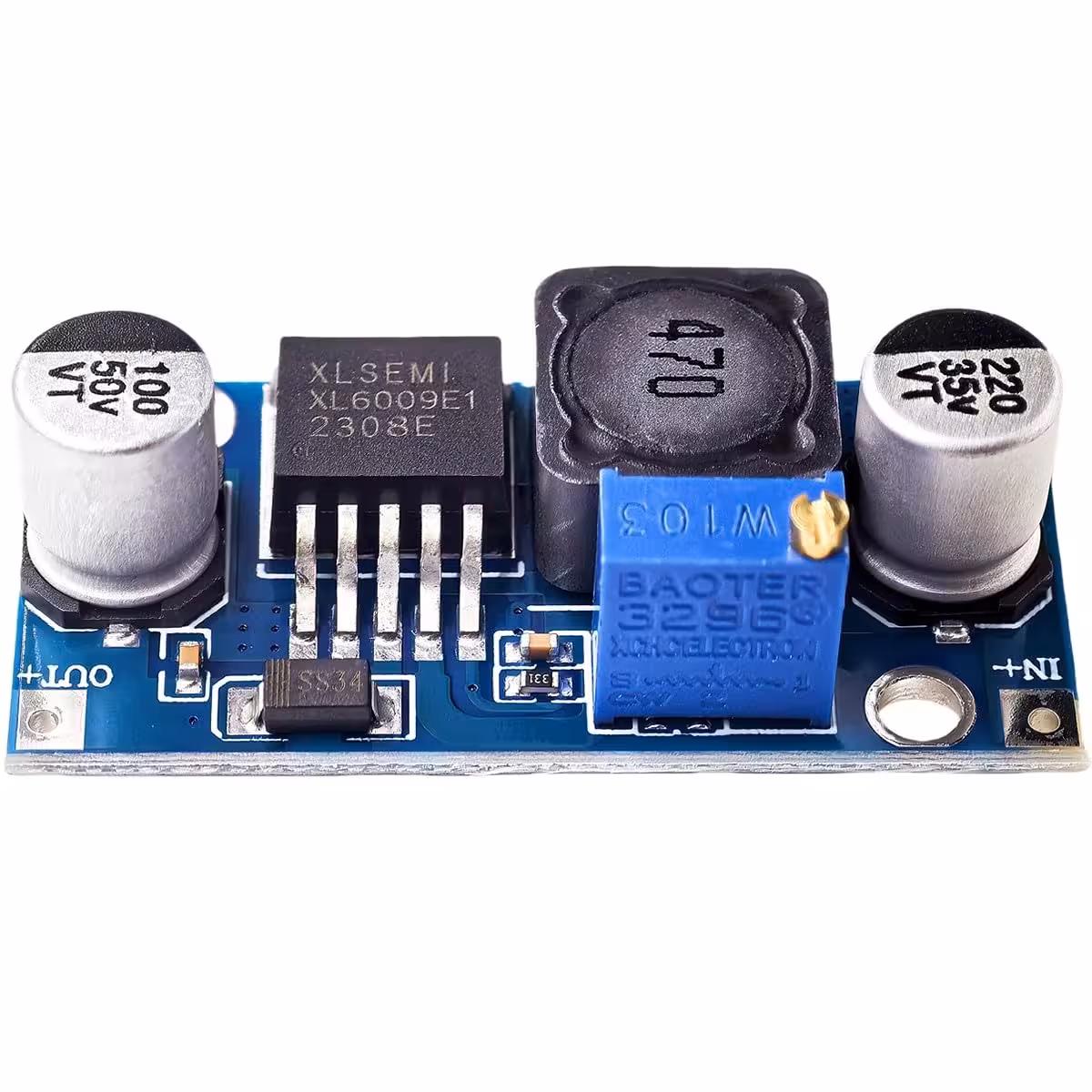

Moduļa pamatā ir XL6009 integrālā shēma, kas darbojas ar 400KHz frekvenci, nodrošinot stabilu izejas spriegumu ar aptuveni 50mV pulsāciju standarta apstākļos. Tas nozīmē tīrāku spriegumu salīdzinājumā ar vecākas paaudzes moduļiem bez papildu filtrēšanas. Sprieguma regulēšana notiek ar iebūvētu daudzgriezienu potenciometru — pagrieziet to, līdz sasniedzat vēlamo spriegumu, pārbaudot to ar multimetru. Izejas 0,1µF kondensators efektīvi slāpē augstfrekvences trokšņus.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Daudzums komplektā | 5 gabali |
| Ieejas spriegums | 3V – 32V (ieteicams 5V – 32V) |
| Izejas spriegums | 5V – 35V (regulējams) |
| Maksimālā izejas strāva | 4A |
| Konversijas efektivitāte | līdz 94% |
| Pārslēgšanās frekvence | 400KHz |
| Sprieguma regulēšana | ±0,5% |
| Slodzes regulēšana | ±0,5% |
| Izejas pulsācija | ≈50mV (atkarīgs no slodzes) |
| Tukšgaitas patēriņš | 18mA (5V ieeja, 8V izeja) |
| Trokšņu filtrēšana | Iebūvēts 0,1µF kondensators |
| Darba temperatūra | -40°C ~ +85°C |
| Pārveidotāja tips | DC-DC Step-Up (Boost) |
Lietošanas instrukcija

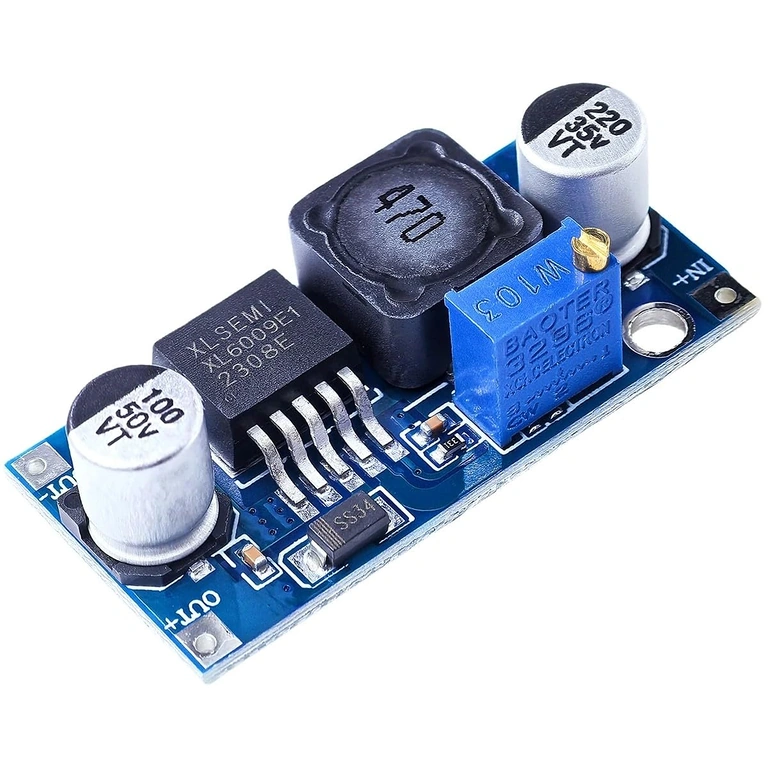

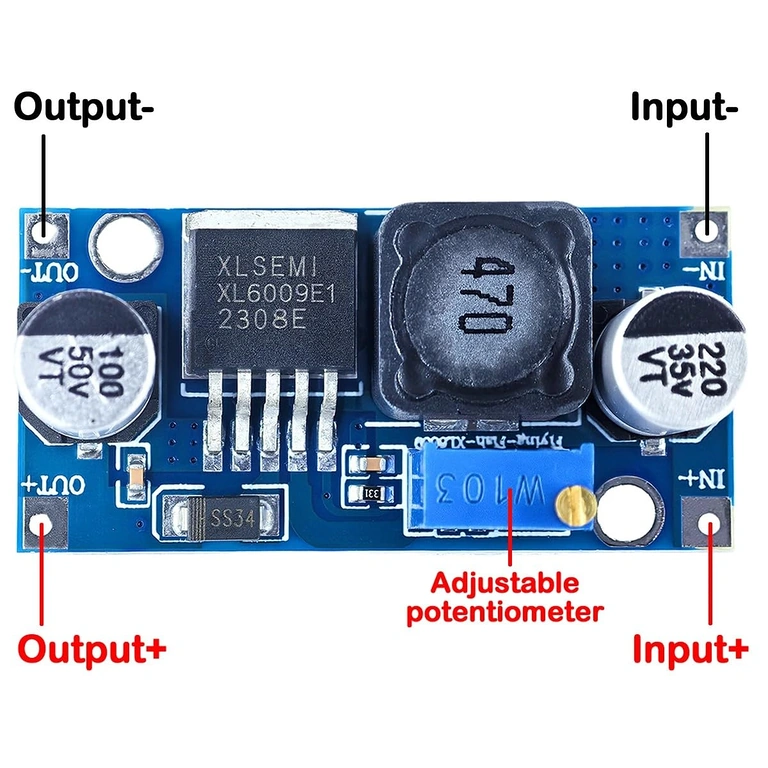

- Pievienojiet līdzstrāvas barošanas avotu moduļa ieejas spailēm (IN+ un IN-).
- Pirms slodzes pievienošanas pagrieziet daudzgriezienu potenciometru pilnībā pretēji pulksteņrādītāja virzienam, lai sāktu no minimālā sprieguma.
- Pievienojiet multimetru izejas spailēm (OUT+ un OUT-), lai reāllaikā uzraudzītu spriegumu.
- Lēnām grieziet potenciometru pulksteņrādītāja virzienā, līdz multimetrā redzams vēlamais izejas spriegums.
- Pievienojiet slodzi un pārbaudiet sprieguma stabilitāti. Ja nepieciešams, nedaudz pieregulējiet.
- Pārliecinieties, ka izejas spriegums ir vismaz par 1V augstāks nekā ieejas spriegums, lai nodrošinātu pareizu darbību.
- Ja strāva tuvojas 4A, uzstādiet nelielu radiatoru uz integrālās shēmas vai nodrošiniet atbilstošu gaisa plūsmu.
Komplektā ietilpst

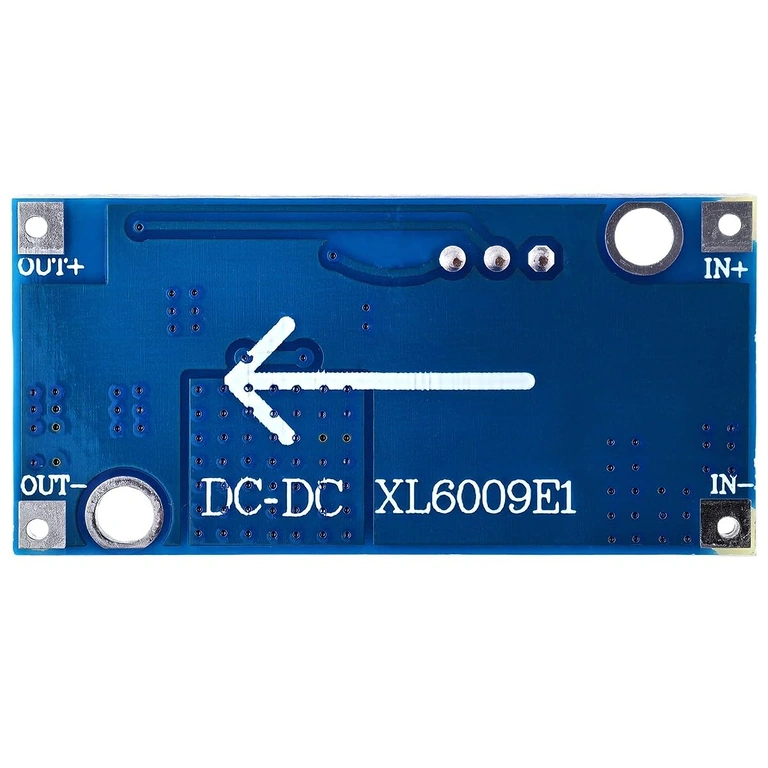

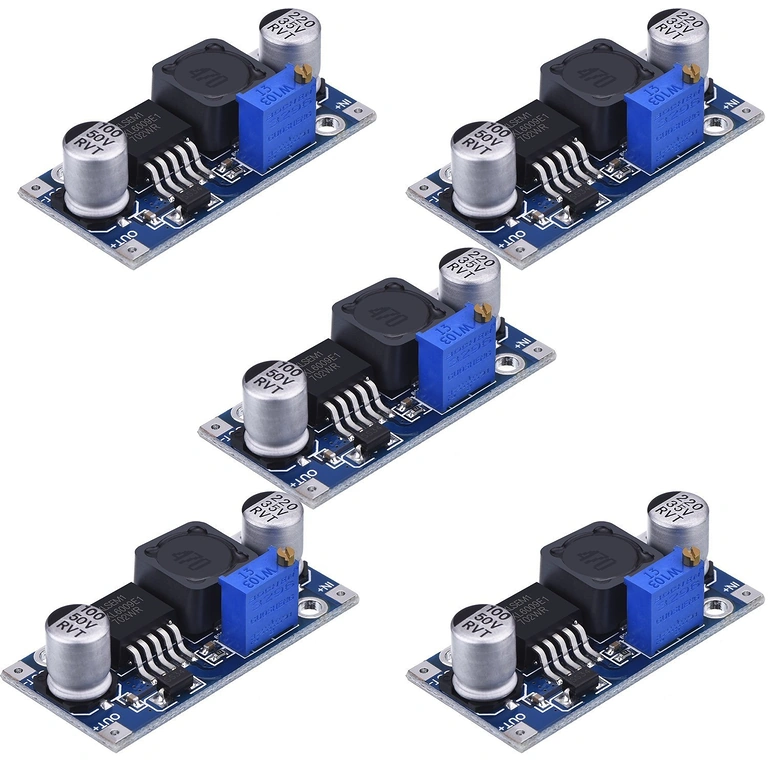

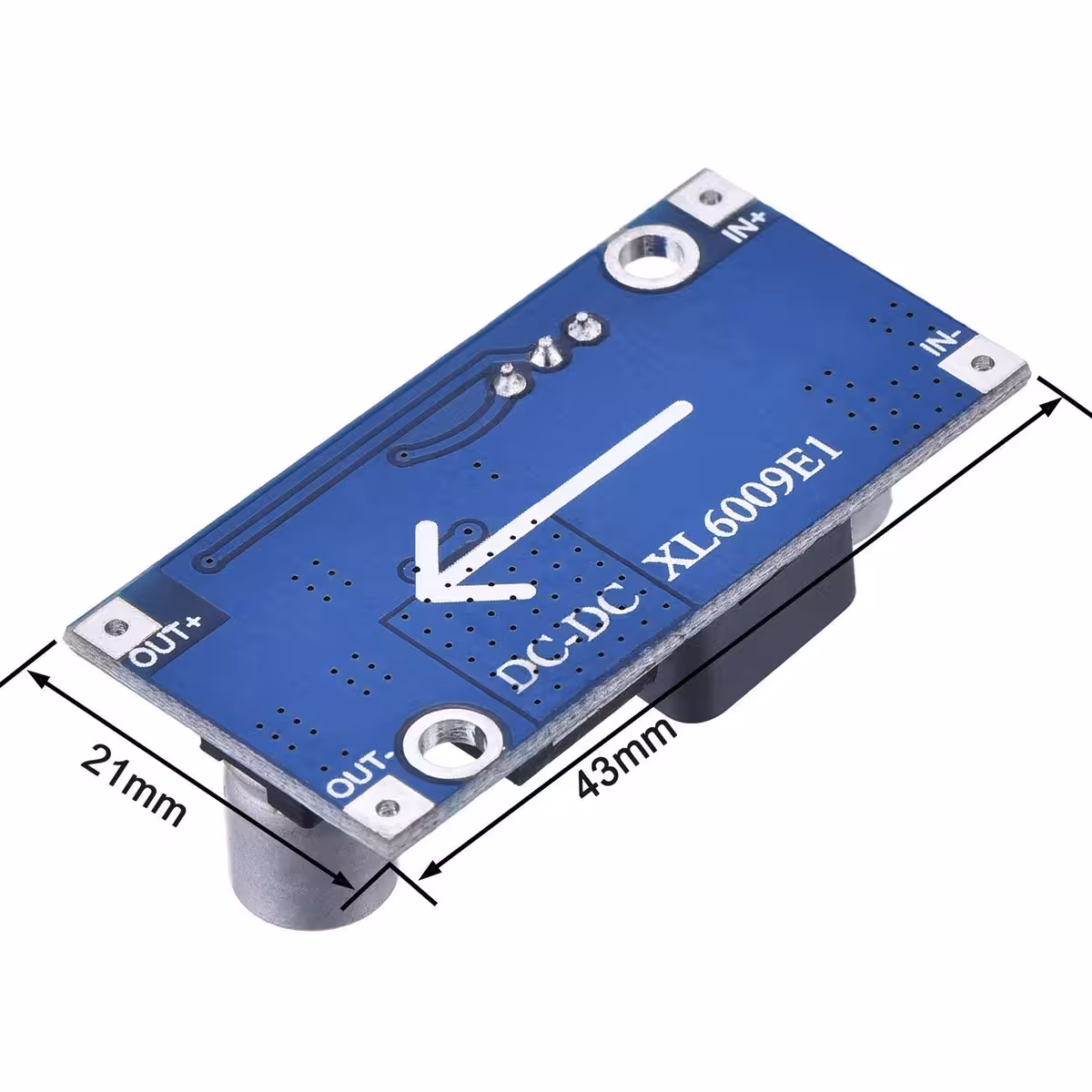

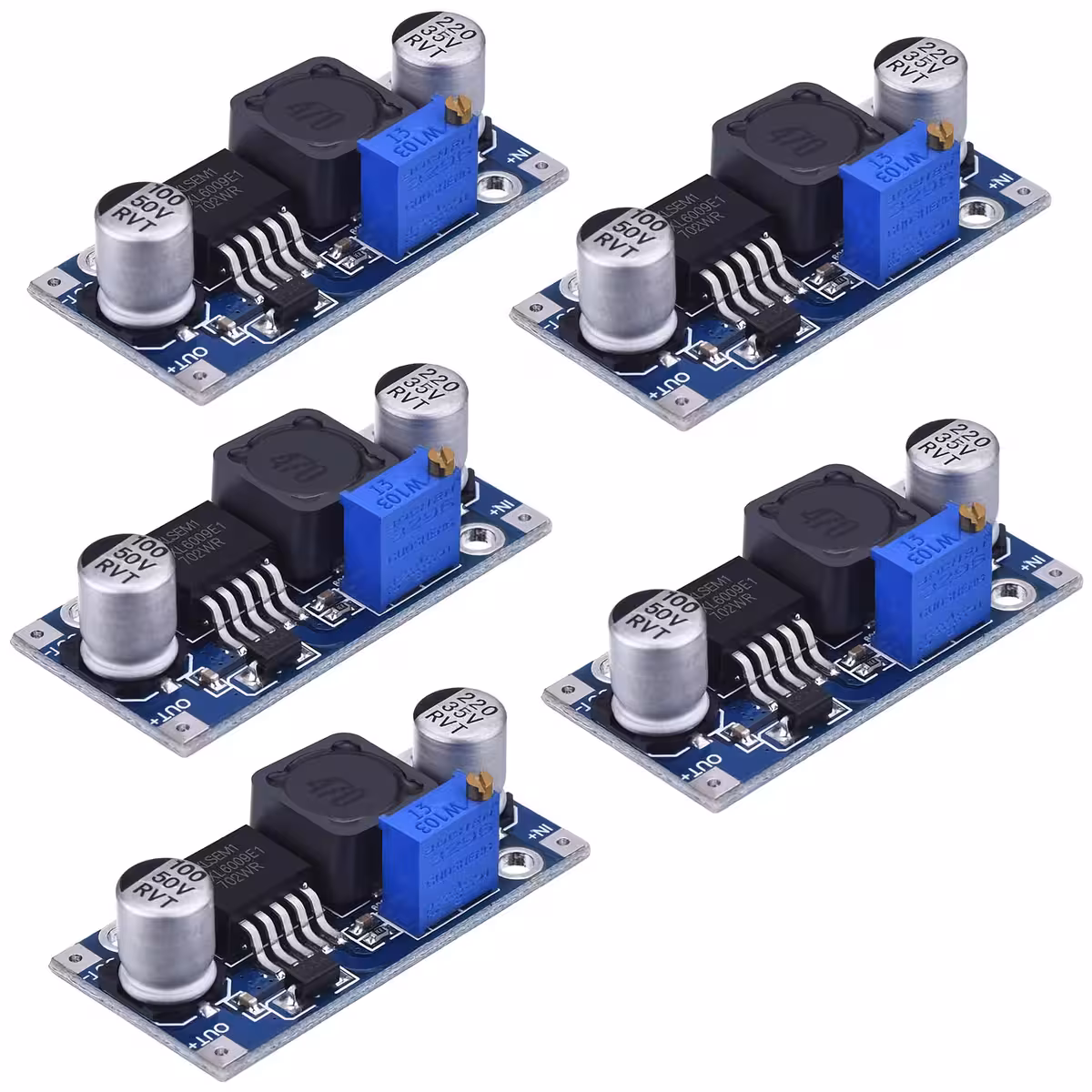

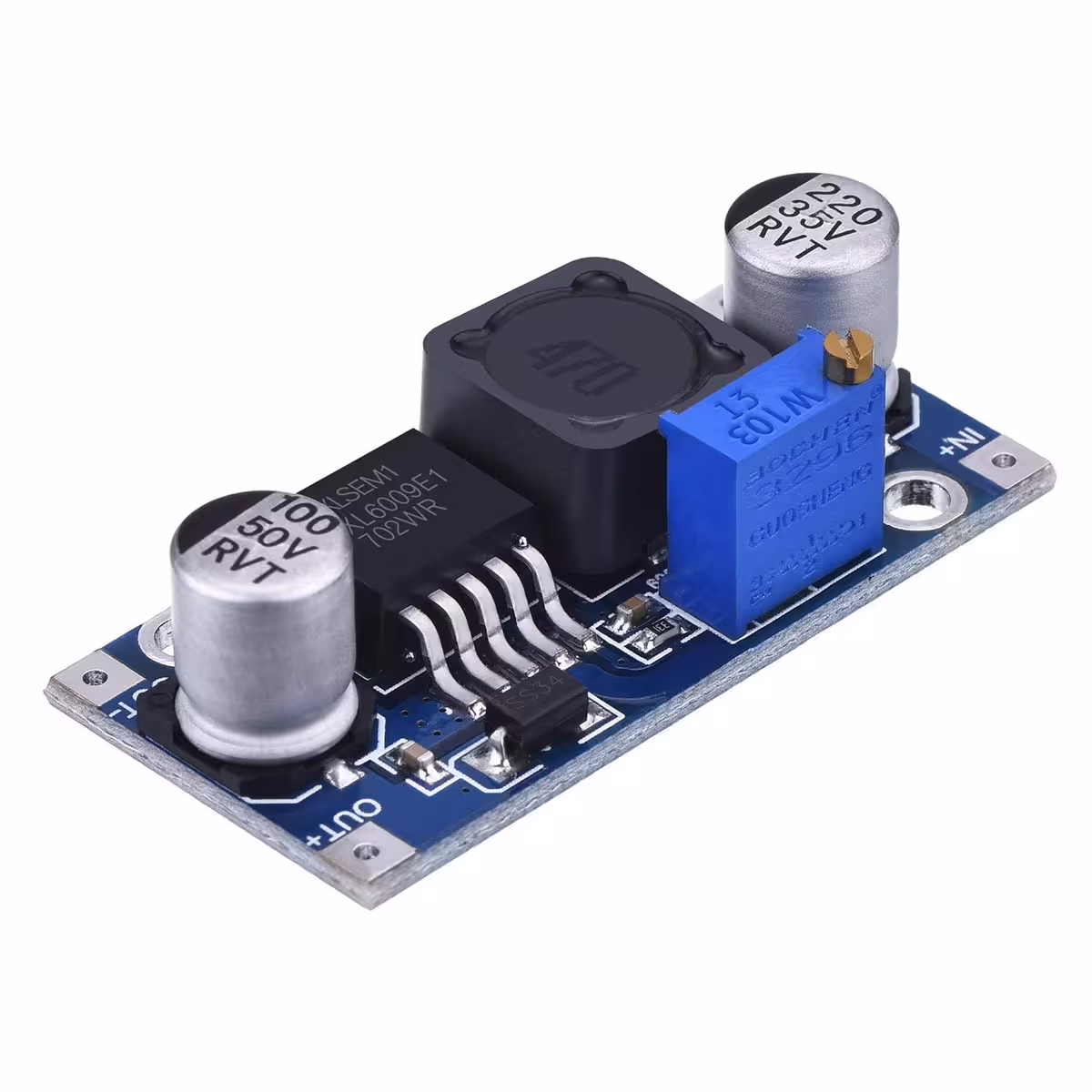

- 5 x XL6009 DC-DC Boost pārveidotāja modulis ar regulējamu daudzgriezienu potenciometru
Biežāk uzdotie jautājumi
Vai XL6009 moduli var izmantot sprieguma pazemināšanai (step-down)?
Nē. XL6009 ir tikai paaugstinošais (boost) pārveidotājs — izejas spriegumam vienmēr jābūt augstākam par ieejas spriegumu. Sprieguma pazemināšanai ir nepieciešams atsevišķs buck (step-down) modulis.
Kāda ir atšķirība no LM2577 moduļa?
XL6009 nodrošina 4A strāvu salīdzinājumā ar LM2577 3A, darbojas ar 400KHz frekvenci (pretstatā ~52KHz) un rada ievērojami mazāku izejas pulsāciju. Rezultāts: lielāka jauda, tīrāks spriegums un labāka efektivitāte līdzīgā izmērā.
Vai ar šo moduli var darbināt LED lenti vai līdzstrāvas motoru?
Jā. Tas lieliski noder LED lentēm, mazjaudas līdzstrāvas motoriem, Li-Ion akumulatoru lādēšanai un izstrādes platēm (Arduino, ESP32, Raspberry Pi u.c.), ja kopējā jauda nepārsniedz 4A.
Vai ir nepieciešama papildu dzesēšana?
Pie slodzes līdz 2A modulis darbojas bez radiatora. Ja strādājat tuvu 4A robežai, uzstādiet nelielu radiatoru uz integrālās shēmas vai novietojiet moduli vietā ar labu gaisa cirkulāciju.
Vai izejas spriegums paliek stabils, mainoties slodzei?
Jā. ±0,5% slodzes regulēšana nozīmē, ka izejas spriegums būtiski nemainās pat tad, ja strāvas patēriņš strauji pieaug vai samazinās, kas ir svarīgi jutīgām shēmām vai mikrokontrolleriem.
