GY-370 12V motors ar tārpu reduktoru – pašbloķēšanās bez bremzēm, reālais griezes moments līdz 15 kg·cm
Vai nepieciešams, lai mehānisms paliktu fiksēts tieši tajā pozīcijā, kurā to apturējāt, bez papildu enerģijas patēriņa vai bremzēm? GY-370 12V motors ar tārpu reduktoru to nodrošina, pateicoties savai konstrukcijai. Izslēdzat strāvas padevi — vārpsta nekustas. Punkts.
Piezīme: Produkts ir pieejams trīs dažādās redukcijas attiecībās (87:1, 200:1, 600:1). Izvēlieties savām vajadzībām atbilstošāko variantu pēc apgriezienu skaita un griezes momenta.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Iebūvēta mehāniskā pašbloķēšanās — tārpa zobrats nobloķē vārpstu uzreiz pēc strāvas atslēgšanas; nav nepieciešami releji, bremzes vai papildu enerģija.
- Reālais griezes moments līdz 15 kg·cm — 600:1 variants spēj izkustināt mehānismus ar nopietnu pretestību, nevis tikai vieglas laboratorijas detaļas.

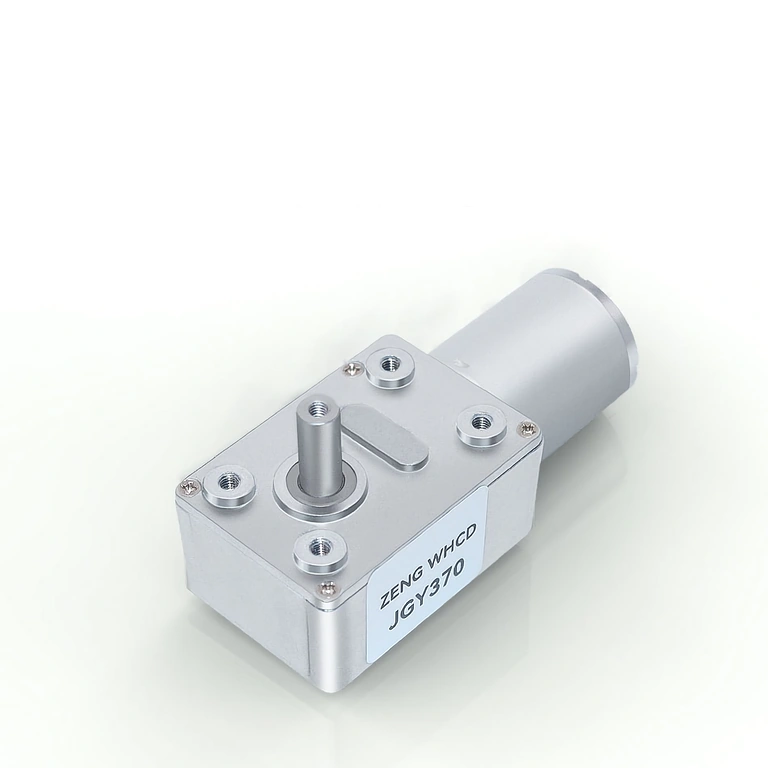

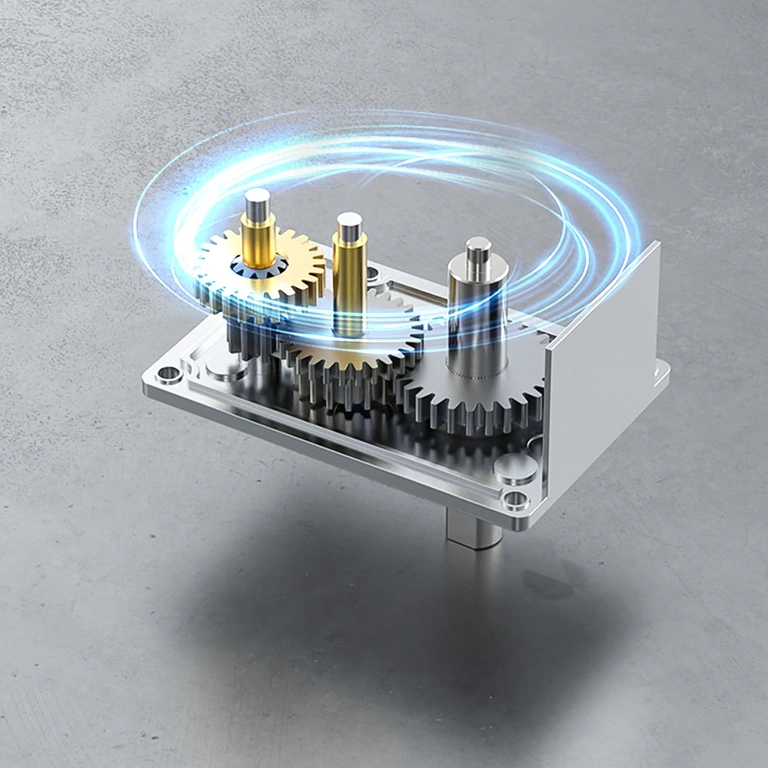

- 100% metāla zobrati — atšķirībā no modeļiem ar plastmasas zobratiem, šis motors iztur ilgstošu lietošanu bez priekšlaicīga nolietojuma.
- Izturīga tērauda D-veida vārpsta — droša savienošana ar riteņiem, svirām vai izciļņiem; nekādas slīdēšanas pat pie maksimālā griezes momenta.
- Stabila strāva slodzē 0,2 A — prognozējams patēriņš neatkarīgi no izvēlētās attiecības, viegli piemeklēt barošanas avotu.
- Tūlītēja virziena maiņa — mainot polaritāti, motors nekavējoties maina griešanās virzienu bez papildu shēmām.
- Trīs redukcijas attiecības — 87:1 ātrumam, 200:1 līdzsvaram, 600:1 maksimālajam griezes momentam pie 7 apgr./min.
Detaļas un veiktspēja

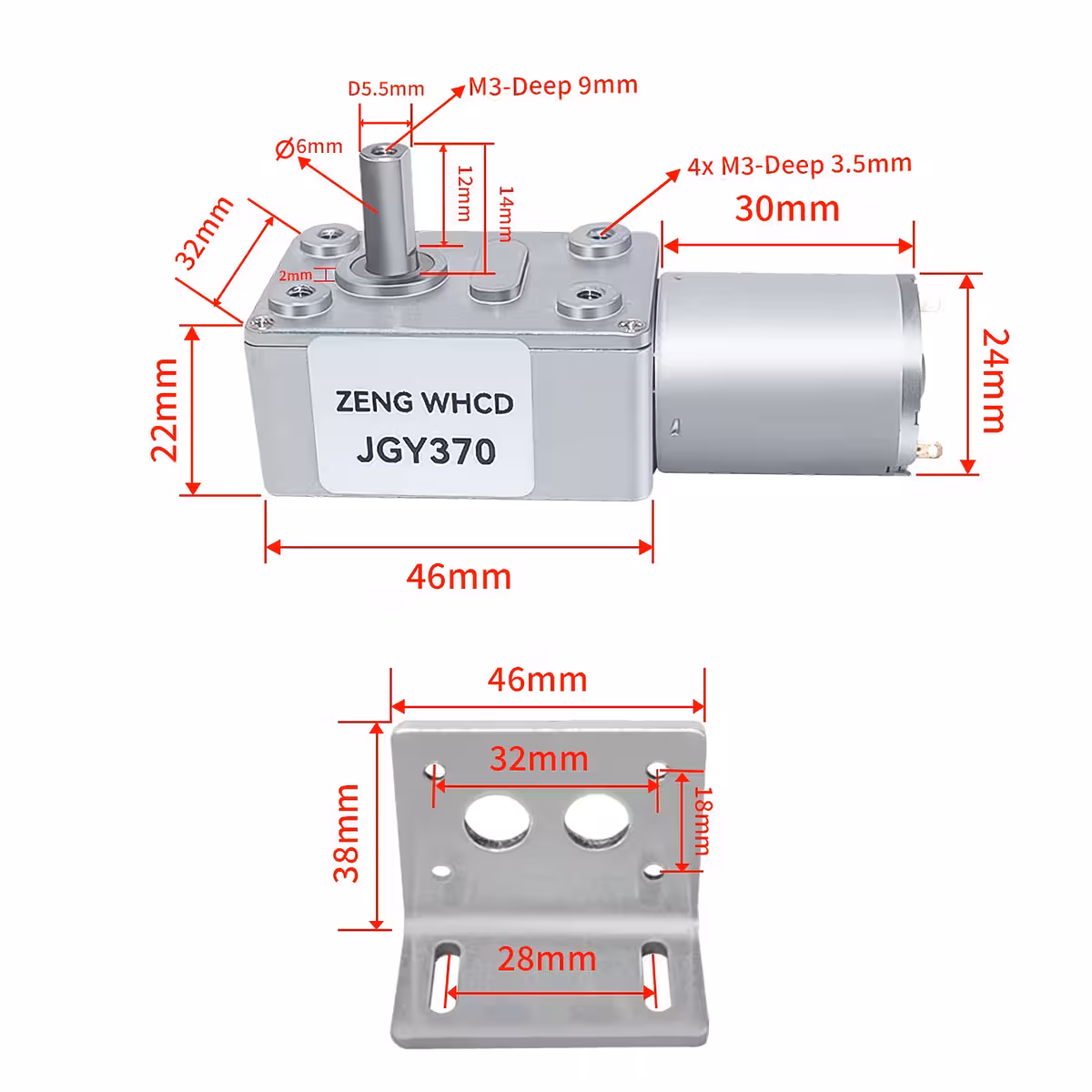

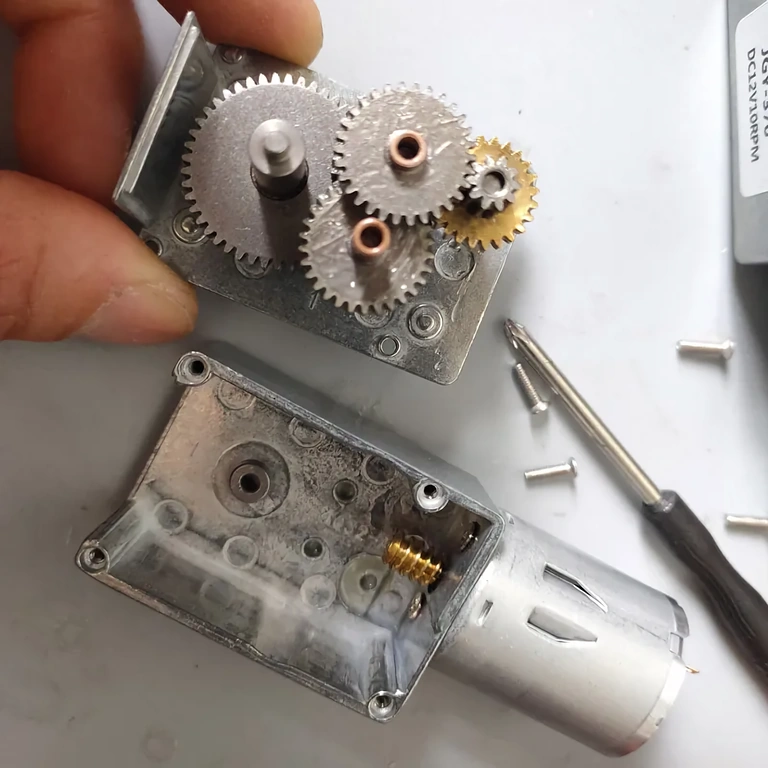

Šī motora sirds ir tārpu pārvads (worm gear) — konstrukcija, kas pārveido ātro līdzstrāvas motora rotāciju lēnā, kontrolētā un mehāniski neatgriezeniskā kustībā. Jauda slodzē saglabājas 2,4 W līmenī neatkarīgi no izvēlētās attiecības, kas nozīmē, ka jūs izvēlaties starp ātrumu un spēku, nezaudējot efektivitāti. Kompaktais korpuss un D-veida vārpsta ļauj motoru tieši integrēt ierobežotas vietas projektos bez speciāliem adapteriem.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Barošanas spriegums | 12V DC |
| Reduktora tips | Tārpu pārvads (Worm Gear) |
| Pieejamās redukcijas attiecības | 87:1 / 200:1 / 600:1 |
| Ātrums bez slodzes | 68 apgr./min (87:1) / 30 apgr./min (200:1) / 10 apgr./min (600:1) |
| Ātrums slodzē | 51 apgr./min (87:1) / 22 apgr./min (200:1) / 7 apgr./min (600:1) |
| Strāva bez slodzes | 0,06 A |
| Strāva slodzē | 0,2 A |
| Griezes moments slodzē | 2 kg·cm (87:1) / 6 kg·cm (200:1) / 15 kg·cm (600:1) |
| Jauda slodzē | 2,4 W |
| Izejas vārpsta | D-veida, rūdīts tērauds |
| Zobrati | Metāla, nodilumizturīgi |
| Pašbloķēšanās | Jā – mehāniska, pateicoties tārpa konstrukcijai |
| Trokšņa līmenis | Zems, klusa darbība |
| Galvenie pielietojumi | Izpildmehānismi, etiķetēšanas iekārtas, žalūzijas, dozatori, tirdzniecības automāti, DIY |
Lietošanas instrukcija
- Pievienojiet motora vadus stabilam 12V DC barošanas avotam, ievērojot vēlamo polaritāti griešanās virzienam.
- Lai mainītu griešanās virzienu, mainiet barošanas polaritāti — plusu ar mīnusu.
- Izvairieties no pārmērīga radiāla vai sānu spiediena uz vārpstu bez atbilstoša montāžas atbalsta.
- Izvēlieties redukcijas attiecību atbilstoši pielietojumam: 87:1 lielākam ātrumam, 600:1 maksimālam griezes momentam.
- Pirms galīgās uzstādīšanas mehānismā pārbaudiet motoru bez slodzes.
- Precīzai ātruma kontrolei izmantojiet PWM signālu ar ieteicamo frekvenci no 1 līdz 5 kHz, izmantojot saderīgu draiveri.
Komplektācija
- 1x GY-370 12V motors ar reduktoru (izvēlētā redukcijas versija)
Biežāk uzdotie jautājumi
Ko nozīmē pašbloķēšanās un kāpēc tā ir svarīga?
Kad atslēdzat strāvu, tārpa zobrats fiziski neļauj vārpstai griezties pretējā virzienā slodzes ietekmē. Mehānisms paliek fiksēts pozīcijā bez papildu enerģijas patēriņa un bez elektroniskām bremzēm — tieši tas, kas nepieciešams žalūzijām, vārstiem vai robotizētām svirām.
Kuru redukcijas attiecību izvēlēties?
87:1, ja nepieciešams ātrums (51 apgr./min slodzē, 2 kg·cm griezes moments). 200:1, ja vēlaties līdzsvaru starp ātrumu un spēku (22 apgr./min, 6 kg·cm). 600:1, ja jāpārvieto smagas slodzes un ātrums nav prioritāte (7 apgr./min, 15 kg·cm).
Vai varu kontrolēt GY-370 motora ātrumu?
Jā. Pievienojiet saderīgu motora draiveri (piemēram, L298N, L9110, BTS7960) un izmantojiet PWM signālu. Vidējais spriegums kontrolēs apgriezienus. Nepievienojiet motoru tieši pie Arduino vai Raspberry Pi signāla kontaktiem.
Kādas slodzes var izturēt vārpsta?
Rūdītā tērauda D-veida vārpsta labi iztur mērenas aksiālās slodzes. Lielām radiālām slodzēm ieteicams pievienot papildu gultņa atbalstu vai elastīgo savienojumu, pretējā gadījumā pastāv risks priekšlaicīgi nolietot gultņus.
