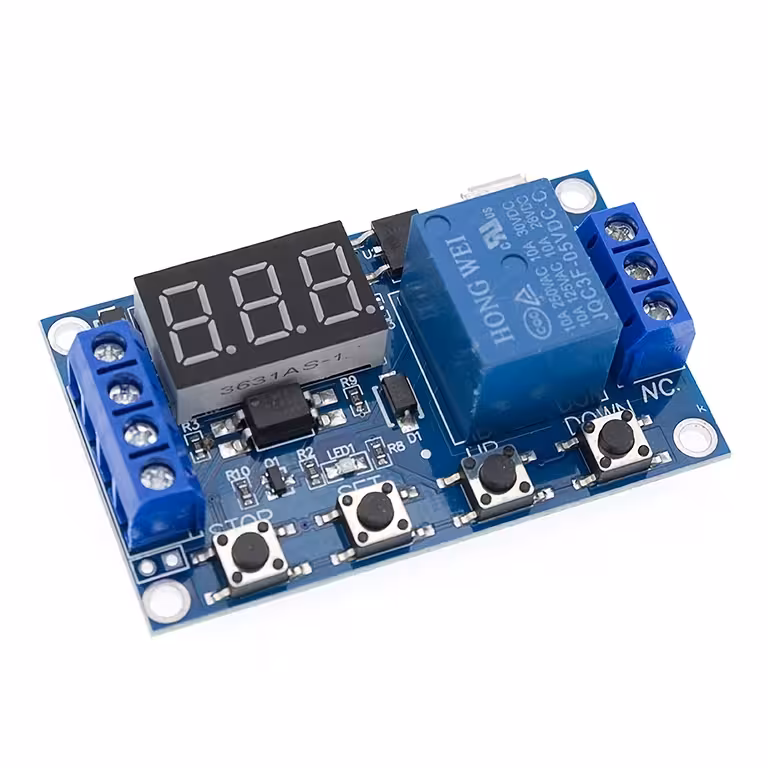

Programmējams taimera releja modulis ar displeju — precīza pārslēgšana no 0.1 sekundes līdz 999 minūtēm
Vai jums ir nepieciešams ieslēgt sūkni tieši pēc 30 sekundēm, nodrošināt ventilācijas ciklus ar fiksētiem intervāliem vai aktivizēt precīzu signālu no Arduino? Bez īpaša taimera bieži nākas izmantot nepārdomātus risinājumus, kas ātri iziet no ierindas. Šis programmējamais taimera releja modulis ar displeju atrisina šo problēmu, piedāvājot četrus konfigurējamus režīmus un regulējamu laika intervālu no 0.1 sekundes līdz pat 999 minūtēm.
Piezīme: Releja kontakti ir pasīvi un atklāti. Pieslēgšanu 220VAC spriegumam drīkst veikt tikai kvalificēts speciālists.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Optoizolācija — vadības ķēde un jaudas ķēde ir pilnībā elektriski atdalītas, pasargājot Arduino vai PLC no sprieguma lēcieniem, ko rada induktīvās slodzes.
- 4 darbības režīmi (P1–P4) — no vienkārša fiksēta impulsa līdz atkārtotiem ON/OFF cikliem ar konfigurējamu atkārtojumu skaitu, bez nepieciešamības rakstīt papildu kodu.
- Trīspakāpju laika izšķirtspēja — pārslēdzieties starp 0.1s, 1s un 1min ar vienu pogas spiedienu, nezaudējot citus iestatījumus.
- Digitālais displejs ar divvirzienu skaitīšanu — reāllaikā redziet pagājušo vai atlikušo laiku, kā arī releja statusa indikatoru.
- Pastāvīgā atmiņa — visi iestatījumi tiek saglabāti arī pēc strāvas padeves pārtraukuma, neatkarīgi no tā, cik reižu sistēma tiek restartēta.
- Duālā barošana — pieslēdziet ierīci, izmantojot MicroUSB 5V (tieši no power bank vai lādētāja) vai 6–30V DC spailes integrācijai rūpnieciskajos paneļos.
- Kompakti izmēri 62 × 38 × 17 mm — iekļaujas jebkurā DIY korpusā vai vadības panelī, neaizņemot lieku vietu.
Detaļas un veiktspēja
5A relejs nodrošina slodzi līdz 30V DC vai 220V AC — tas ir pietiekami maziem motoriem, sūkņiem, solenoīda vārstiem vai vidējas jaudas sadzīves tehnikai. Optoizolācija ir izšķiroša vidēs ar augstu elektrisko troksni: jūsu mikrokontrollers nejutīs nekādus sprieguma lēcienus, ko rada pārslēgtā slodze.
Četri programmējamie režīmi (P1–P4) aptver dažādus scenārijus bez nepieciešamības pēc ārējas loģikas. LOP parametrs P3 režīmā kontrolē ON/OFF ciklu skaitu — iestatot uz 0, cikls darbosies bezgalīgi. STOP poga darbojas kā tūlītēja avārijas apturēšana, neatkarīgi no taimera statusa.
| Parametrs | Vērtība / Detaļa |
|---|---|
| Barošanas spriegums | 5V MicroUSB vai 6–30V DC spailes |
| Trigera signāls | High Level 3–24V DC |
| Izolācijas veids | Optoizolācija |
| Maksimālā pārslēgšanas strāva | 5A pie 30V DC vai 220V AC |
| Regulējams laika intervāls | 0.1 s – 999 min |
| Izvēlama laika izšķirtspēja | 0.1 s / 1 s / 1 min (izmantojot komatu) |
| Darbības režīmi | P1 – Impulss ON, P2 – Aizture un tad ON, P3 – Ciklisks ON/OFF, P4 – Aizture pēc signāla |
| Displejs | Digitāls, skaitīšana uz augšu/leju + releja statusa indikators |
| Parametru atmiņa | Pastāvīgā (saglabājas pēc strāvas atslēgšanas) |
| Vadības pogas | SET / UP / DOWN / STOP |
| Izmēri | 62 × 38 × 17 mm |
Programmēšanas un lietošanas instrukcija
- Pieslēdziet barošanu: 5V MicroUSB vai 6–30V DC moduļa spailēm. Displejs nekavējoties aktivizēsies, apstiprinot darbību.
- Turiet nospiestu SET pogu 2 sekundes, lai atvērtu režīmu izvēlni.
- Izmantojiet UP un DOWN pogas, lai pārslēgtos starp P1, P2, P3 un P4 režīmiem. Īsi nospiediet SET, lai piekļūtu izvēlētā režīma parametriem (OP, CL, LOP).
- Lai mainītu laika izšķirtspēju, iestatījumu izvēlnē īsi nospiediet STOP pogu — decimālzīme pārvietosies starp 0.1s / 1s / 1min pozīcijām. Piemērs: vērtība 03.2 atbilst 3.2 sekundēm.
- Pēc vēlamo vērtību ievadīšanas turiet SET pogu 2 sekundes, lai saglabātu konfigurāciju un atgrieztos galvenajā saskarnē. Parametri tiek saglabāti pastāvīgi.
- STOP poga galvenajā saskarnē ļauj ātri pārslēgt releja stāvokli ON/OFF un jebkurā brīdī kalpo kā avārijas apturēšanas funkcija.
Komplektācija
- 1× Programmējams taimera releja modulis ar digitālo displeju
- Savienotāji barošanai un releja izejai (uzstādīti uz plates)
- MicroUSB ports alternatīvai 5V barošanai
Biežāk uzdotie jautājumi
Vai moduli var barot tieši no power bank, izmantojot MicroUSB?
Jā. MicroUSB ports darbojas ar standarta 5V — jebkura power bank vai telefona lādētājs nodrošinās stabilu barošanu. Īpaši noderīgi portatīvajos DIY projektos vai ātrai testēšanai uz darba galda.
Kādas slodzes relejs var droši pārslēgt?
Relejs atbalsta līdz 5A pie 30V DC vai 220V AC. Motoriem vai sūkņiem ar augstu palaišanas strāvu iesakām izmantot ārējo kontaktoru — moduļa relejs šajā gadījumā kalpos kā vadības signāls, nevis tiešā slodzes slēdzis.
Vai ESP32 3.3V pin var aktivizēt moduli?
Jā. Trigera ieeja pieņem High Level signālus no 3V līdz 24V DC, tāpēc Arduino, ESP32 vai Raspberry Pi digitālie pini aktivizēs moduli tieši, bez papildu rezistoriem vai shēmām.
Kas notiek ar iestatījumiem, ja pazūd elektrība?
Nekas netiek zaudēts. Modulim ir pastāvīgā atmiņa — izvēlētais režīms, OP un CL laiki, kā arī LOP ciklu skaits saglabājas neatkarīgi no tā, cik reižu tiek pārtraukta barošana.
Kā darbojas P3 režīms un kā ierobežot ciklu skaitu?
P3 režīms izpilda atkārtotu automātisku ON/OFF ciklu. LOP parametrs nosaka atkārtojumu skaitu — vērtība 0 nozīmē bezgalīgu darbību. P3.1 ieslēdzas tikai pēc ārēja trigera signāla, P3.2 ieslēdzas automātiski pēc barošanas pieslēgšanas, bez trigera.
