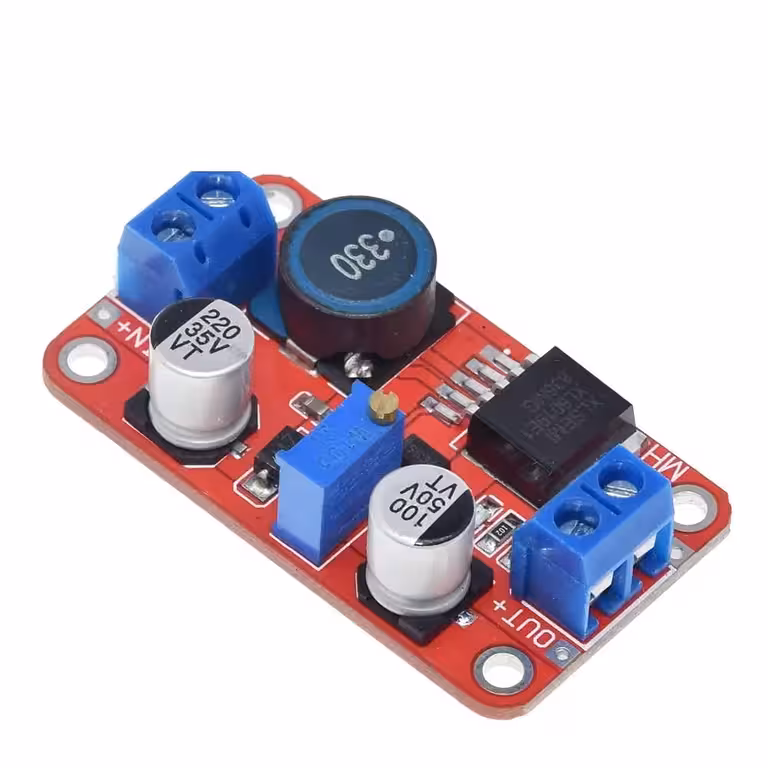

DC-DC XL6019 paaugstinošais pārveidotājs – efektīva sprieguma palielināšana jūsu elektronikas projektiem
Vai jums ir 3,7V akumulators, bet nepieciešami stabili 12V? Vai vēlaties izmantot saules paneli ar mainīgu izejas spriegumu? XL6019 DC-DC boost pārveidotāja modulis ir ideāls risinājums – tas pārveido jebkuru ieejas spriegumu no 3V līdz 35V uz regulējamu izejas spriegumu no 5V līdz 40V ar efektivitāti līdz pat 94%. Tas nodrošina minimālus enerģijas zudumus un efektīvu darbību bez pārkaršanas standarta slodzes apstākļos.
Piezīme: Izejas spriegumam vienmēr jābūt augstākam par ieejas spriegumu (boost/step-up tipa pārveidotājs). Stabilai darbībai nodrošiniet vismaz 1,5V starpību starp ieejas un izejas spriegumu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Efektivitāte līdz 94% — mazāk nekā 6% enerģijas zudumu; darbojas vēsi pie slodzes līdz 10W, nav nepieciešams radiators.
- Maksimālā strāva 5A — piemērots maziem motoriem, LED lentēm vai vairākiem moduļiem vienlaikus; ilgstošai darbībai ieteicams nepārsniegt 2,5A bez papildu dzesēšanas.
- Ieeja 3V–35V — savietojams ar vienu LiPo elementu (3,7V), 2–3 AA baterijām, saules paneļiem vai 12V/24V auto sistēmām.
- Precīza regulēšana ±0,5% — augsta precizitāte gan sprieguma, gan slodzes izmaiņu gadījumā, kas ir kritiski svarīgi mikrokontrolleriem un jutīgām audio shēmām.
- Sprieguma pulsācija zem 100mV — 220KHz pārslēgšanās frekvence samazina elektromagnētiskos traucējumus līdz minimumam.
- Integrētas aizsardzības — aizsardzība pret pārstrāvu un pārkaršanu pasargā gan pašu moduli, gan pievienoto ierīci.
- Kompakts izmērs: 50×28×13mm — viegli iekļaujas jebkurā DIY korpusā, pārnēsājamā ierīcē vai vadības panelī.
Detaļas un veiktspēja
Moduļa pamatā ir XL6019 integrālā shēma – PWM boost kontrolieris ar iebūvētu jaudas MOSFET. Tas nozīmē mazāk ārējo komponentu, mazākus traucējumus un augstāku efektivitāti salīdzinājumā ar moduļiem, kuros izmantots ārējais MOSFET. Augstas kvalitātes jaudas spole un SMD komponenti nodrošina izejas pulsāciju zem 100mV, kas ir būtiski, barojot Arduino, audio DAC vai sensorus, kas ir jutīgi pret sprieguma svārstībām.
220KHz pārslēgšanās frekvence ļauj izmantot mazākus pasīvos komponentus un nodrošina ātru reakciju uz slodzes izmaiņām. Ja plānojat izmantot jaudu virs 10W, ieteicams uzstādīt radiatoru uz MOSFET un nodrošināt ventilāciju. Modulis darbojas temperatūras diapazonā no -40°C līdz +85°C, tāpēc tas ir piemērots arī industriālām vai āra lietojumprogrammām.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | 3V – 35V (absolūtais maksimums 40V) |
| Izejas spriegums | 5V – 40V (absolūtais maksimums 45V) |
| Maksimālā izejas strāva | 5A (ieteicams ilgstoši: maks. 2,5A bez radiatora) |
| Pārveidošanas efektivitāte | Līdz 94% |
| Pārslēgšanās frekvence | 220KHz |
| Izejas sprieguma pulsācija | < 100mV |
| Sprieguma regulēšanas precizitāte | ±0,5% |
| Slodzes regulēšanas precizitāte | ±0,5% |
| Integrētās aizsardzības | Pārstrāva, pārkaršana |
| Darba temperatūra | -40°C ~ +85°C |
| Izmēri | 50mm × 28mm × 13mm |
| Pārveidotāja tips | Boost (Step-Up) DC-DC |
Lietošanas instrukcija
- Barošanas avota pievienošana: Pievienojiet līdzstrāvu (DC) no 3V līdz 35V ieejas spailēm (IN+ un IN–). LED indikators apstiprinās pareizu barošanu.
- Izejas mērīšana: Pirms slodzes pievienošanas izmantojiet digitālo multimetru pie izejas spailēm (OUT+ un OUT–), lai pārbaudītu rūpnīcas iestatīto spriegumu.
- Potenciometra regulēšana: Grieziet potenciometru pulksteņrādītāja virzienā, lai palielinātu izejas spriegumu, un pretēji pulksteņrādītāja virzienam, lai to samazinātu. Regulējiet lēnām, vienlaikus vērojot multimetra rādījumus.
- Sprieguma starpības pārbaude: Lai nodrošinātu stabilu darbību, iestatītajam izejas spriegumam jābūt vismaz par 1,5V augstākam nekā ieejas spriegumam.
- Slodzes pievienošana: Pēc vēlamā sprieguma iestatīšanas pievienojiet slodzi. Ja jauda pārsniedz 10W, uzstādiet radiatoru uz MOSFET mikroshēmas un nodrošiniet atbilstošu gaisa plūsmu.
Komplektācija
- 1x XL6019 DC-DC Boost pārveidotāja modulis
Biežāk uzdotie jautājumi
Vai varu izmantot šo moduli, lai iegūtu 12V no 5V akumulatora?
Jā, bez problēmām. Ņemiet vērā, ka pie ~90% efektivitātes, lai iegūtu 1A pie 12V, ieejā no 5V avota būs nepieciešami aptuveni 2,5A – pārliecinieties, ka jūsu 5V barošanas avots spēj nodrošināt šādu strāvu.
Vai to var izmantot Li-Ion akumulatoru uzlādei?
Tas var nodrošināt nepieciešamo spriegumu (piem., 4,2V vai 8,4V), taču modulim nav iebūvētas uzlādes vadības shēmas (BMS). Pievienojiet speciālu uzlādes moduli (piem., TP4056) šī pārveidotāja izejai – neuzlādējiet akumulatorus tieši bez aizsardzības.
Vai tas ir savietojams ar saules paneļiem?
Jā, tas ir ļoti izplatīts pielietojums. Tas palielina mainīgo paneļa spriegumu (no 3V līdz 35V) līdz fiksētai vērtībai akumulatoru lādēšanai vai ierīču barošanai. Tas darbojas efektīvi pat tad, ja paneļa spriegums dienas laikā mainās.
Kāpēc izejas spriegums nedaudz svārstās pie lielas slodzes?
Pie strāvas, kas tuvojas 5A, pulsācija palielinās. Pievienojiet izejā 470–1000µF elektrolītisko kondensatoru un uzstādiet radiatoru uz MOSFET. Maksimālai stabilitātei ieteicams nepārsniegt 2,5A ilgstošu slodzi bez papildu dzesēšanas.
Vai tas darbojas ar vienu 3,7V LiPo elementu?
Jā. Minimālais ieejas spriegums ir 3V, tāpēc 3,7V LiPo elements darbojas lieliski. Tāpat arī 2–3 virknē savienotas AA vai AAA baterijas.
