DC-DC Step-up Boost modulis 400W – paaugstini spriegumu bez enerģijas zudumiem
Vai jums ir 12V barošanas avots, bet nepieciešami 24V, 36V vai pat 48V? Bez piemērota pārveidotāja tas nav iespējams. Šis 400W DC-DC step-up boost modulis atrisina šo problēmu — tas pārveido jebkuru ieejas spriegumu no 8.5V līdz 50V uz regulējamu izejas spriegumu līdz pat 60V ar mazāk nekā 4% enerģijas zudumiem optimālos apstākļos.
Piezīme: Izejas spriegumam vienmēr jābūt augstākam par ieejas spriegumu. Ja ieejas strāva pārsniedz 8A, obligāti ieteicama aktīvā dzesēšana.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 400W reālā jauda — izturīgs pret ilgstošu slodzi bez pēkšņiem jaudas kritumiem.
- Efektivitāte līdz 96% — no 100W patērētās jaudas 96W tiek novirzīti slodzei, nevis izkliedēti siltumā.
- Neatkarīga dubultā regulēšana — atsevišķi potenciometri spriegumam un maksimālajai strāvai; precīza iestatīšana bez kompromisiem.
- 150kHz frekvence — samazināts izejas pulsācijas līmenis (ripple), kompaktāki komponenti un ātrāka dinamiskā reakcija salīdzinājumā ar standarta 50-100kHz pārveidotājiem.
- Integrēta 15A auto drošinātāja aizsardzība — kļūmes gadījumā drošinātājs izdeg, pasargājot moduli un slodzi.
- Iebūvēti radiatori — mērenas slodzes apstākļos (zem 8A ieejas strāvas) modulis darbojas bez papildu dzesēšanas.

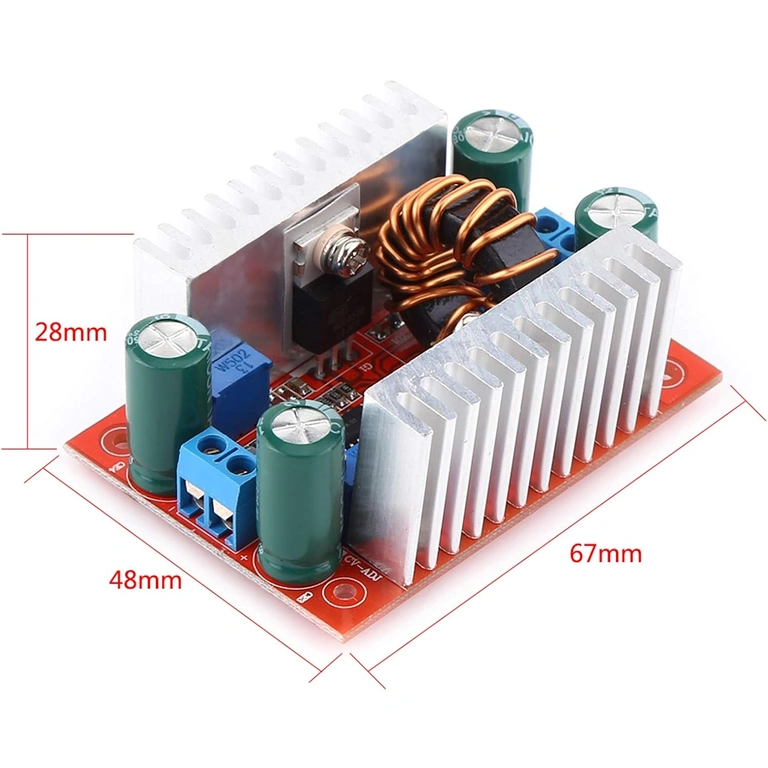

- Kompakti izmēri 48×67×28mm — viegli ievietojams jebkurā DIY projektā vai paštaisītā laboratorijas barošanas blokā.
Tehniskā informācija un veiktspēja
Moduļa pamatā ir 150kHz pārslēgšanas boost pārveidotājs — augstā frekvence ļauj izmantot kompaktākus induktorus un kondensatorus, nodrošinot zemāku izejas pulsāciju nekā lēnāki risinājumi. Maksimālā ieejas strāva ir 15A, savukārt izejā tā sasniedz 12A, atkarībā no ieejas un izejas sprieguma attiecības — jo lielāka starpība, jo mazāka pieejamā izejas strāva. Regulēšana ir vienkārša, izmantojot skrūvgriezi: labās puses potenciometrs spriegumam, kreisās puses — strāvas ierobežojumam.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Ieejas spriegums | 8.5V – 50V DC |
| Izejas spriegums | 10V – 60V DC (regulējams) |
| Maksimālā jauda | 400W |
| Maksimālā ieejas strāva | 15A (virs 8A ieteicama aktīvā dzesēšana) |
| Maksimālā izejas strāva | 12A (atkarīgs no sprieguma attiecības) |
| Pārveidošanas efektivitāte | līdz 96% |
| Darbības frekvence | 150kHz |
| Integrētā aizsardzība | 15A auto tipa drošinātājs |
| Regulēšanas veids | 2 neatkarīgi potenciometri (spriegums + strāva) |
| Izmēri | 48mm × 67mm × 28mm |
Lietošanas instrukcija
- Pievienojiet barošanas avotu ieejas spailēm (piem. 12V DC) — vēl nepievienojot slodzi.
- Pagrieziet strāvas potenciometru (kreisais) uz maksimālo vērtību pirms jebkādas citas regulēšanas — pretējā gadījumā tas var bloķēt sprieguma regulēšanu.
- Ar skrūvgriezi noregulējiet sprieguma potenciometru (labais) uz vēlamo vērtību, pārbaudot to ar multimetru izejas spailēs.
- Pievienojiet slodzi un uzraugiet strāvu. Ja spriegums strauji krītas, palieliniet strāvas ierobežojumu ar kreiso potenciometru.
- Ja ieejas strāva pārsniedz 8A, uzstādiet aktīvo ventilatoru, kas vērsts pret moduļa radiatoriem.
- Bieža problēma: Spriegums nereaģē uz regulēšanu? Pārbaudiet, vai strāvas potenciometrs nav iestatīts uz minimumu — tas ierobežo arī izejas spriegumu, ja ir iestatīts pārāk zemu.
Komplektācija
- 1x DC-DC Step-up Boost modulis 400W 15A
- 1x 15A auto drošinātājs (uzstādīts)
Biežāk uzdotie jautājumi
Vai moduli var izmantot LiPo vai Li-ion akumulatoru uzlādei?
Jā. Pirms pievienošanas iestatiet pareizo izejas spriegumu un strāvu atbilstoši akumulatora specifikācijai. Modulis darbojas kā CC/CV avots, kas ir ideāli piemērots kontrolētai uzlādei.
Vai ir nepieciešams ventilators, vai ar iebūvēto radiatoru pietiek?
Pie ieejas strāvas līdz 8A iebūvētie radiatori darbojas lieliski. Ja strāva pārsniedz 8A vai modulis tiek izmantots ilgstoši pie maksimālās jaudas, pievienojiet aktīvo dzesēšanu, lai izvairītos no pārkaršanas.
Vai modulis darbojas, pieslēdzot tieši pie 12V auto akumulatora?
Jā, 12V atbilst 8.5V–50V diapazonam. Pārliecinieties, ka akumulators spēj nodrošināt nepieciešamo strāvu, nenokrītot zem 8.5V slodzes laikā.
Kāpēc izejas spriegums nemainās, griežot sprieguma potenciometru?
Visticamāk, strāvas potenciometrs (kreisais) ir iestatīts pārāk zemu un ierobežo spriegumu. Palieliniet to un mēģiniet vēlreiz.
Kas notiks, ja ieejas spriegums pārsniegs 50V?
Modulis nav paredzēts spriegumam virs 50V. Šīs robežas pārsniegšana var neatgriezeniski sabojāt iekšējos komponentus. Vienmēr izmantojiet stabilizētu barošanas avotu norādītajās robežās.
