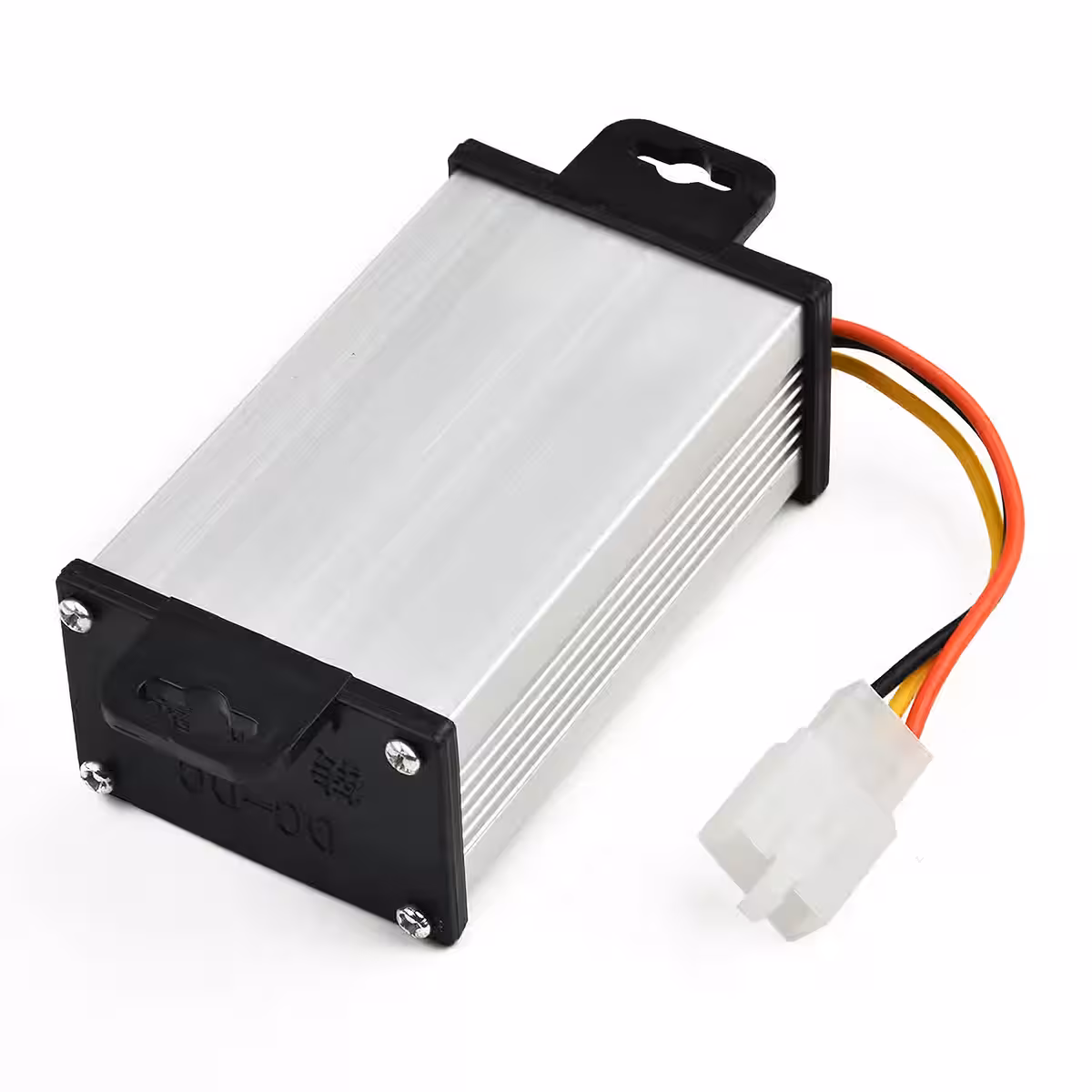

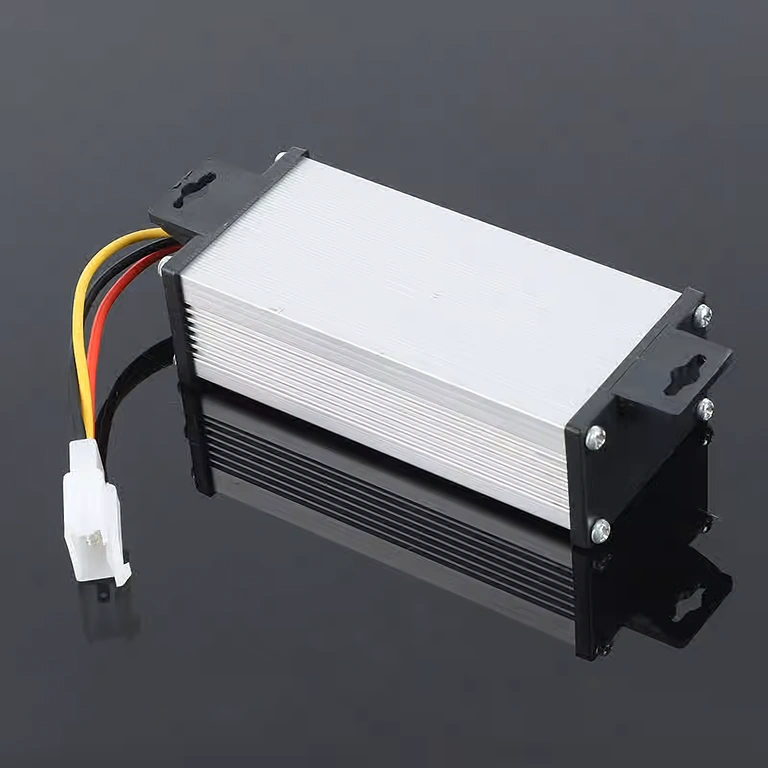

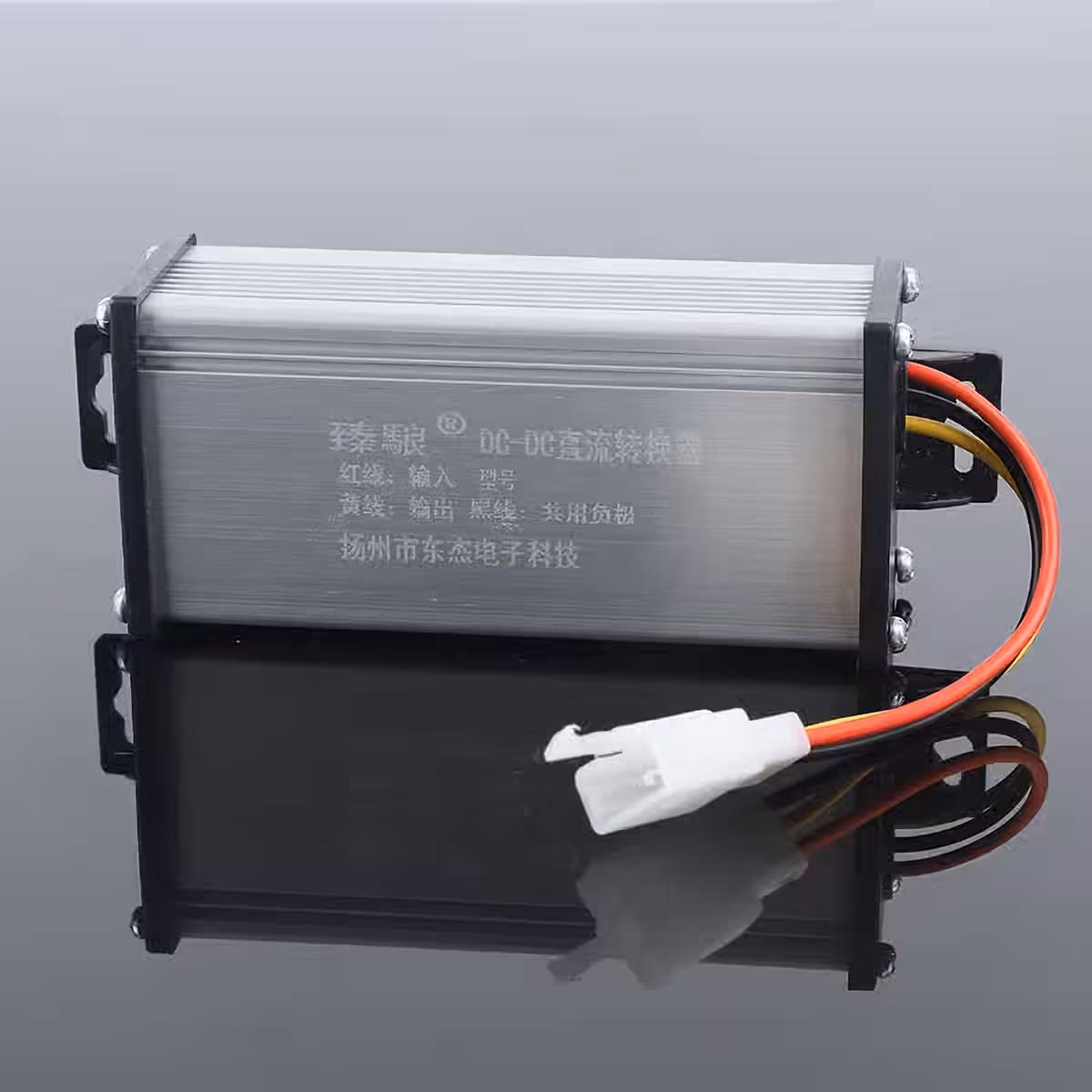

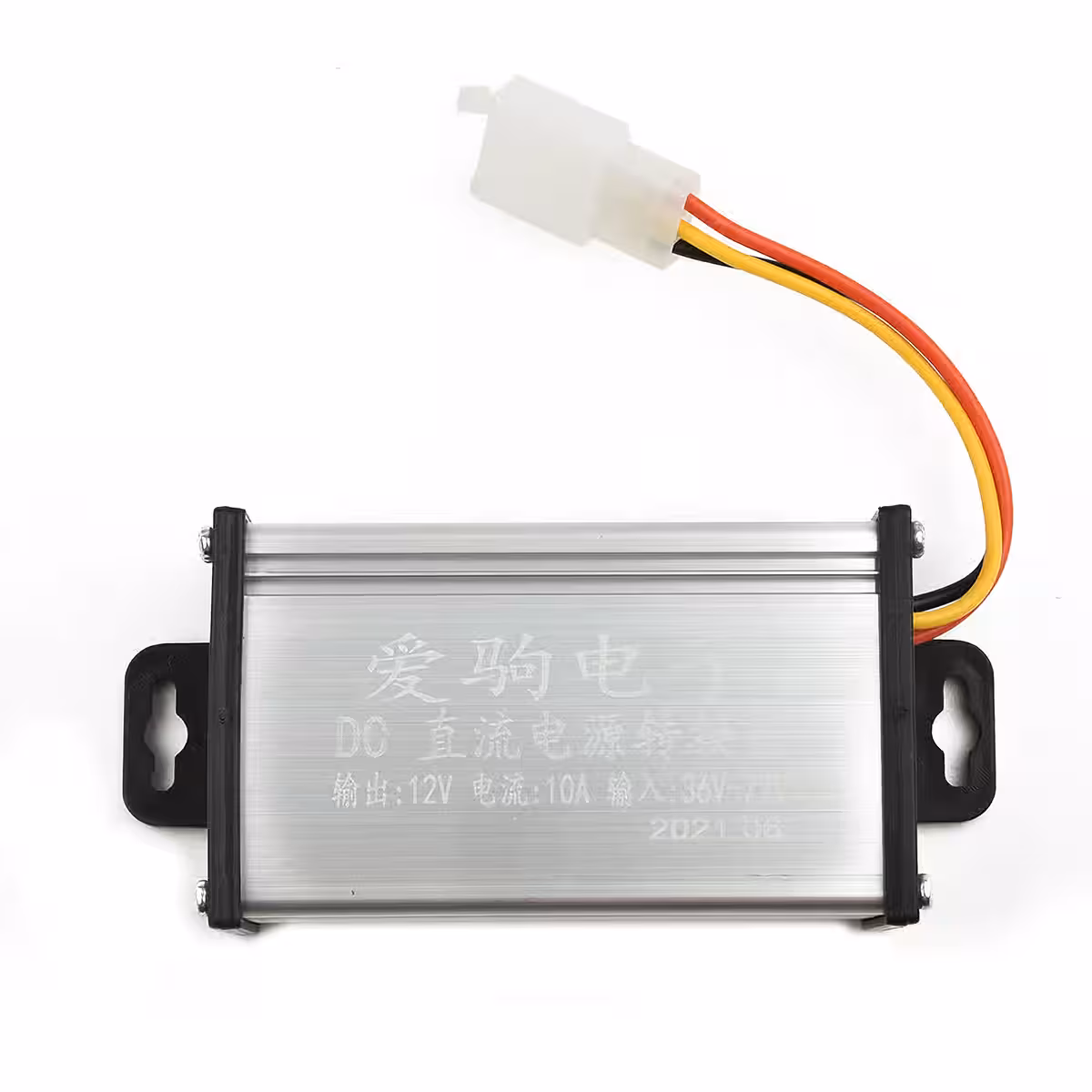

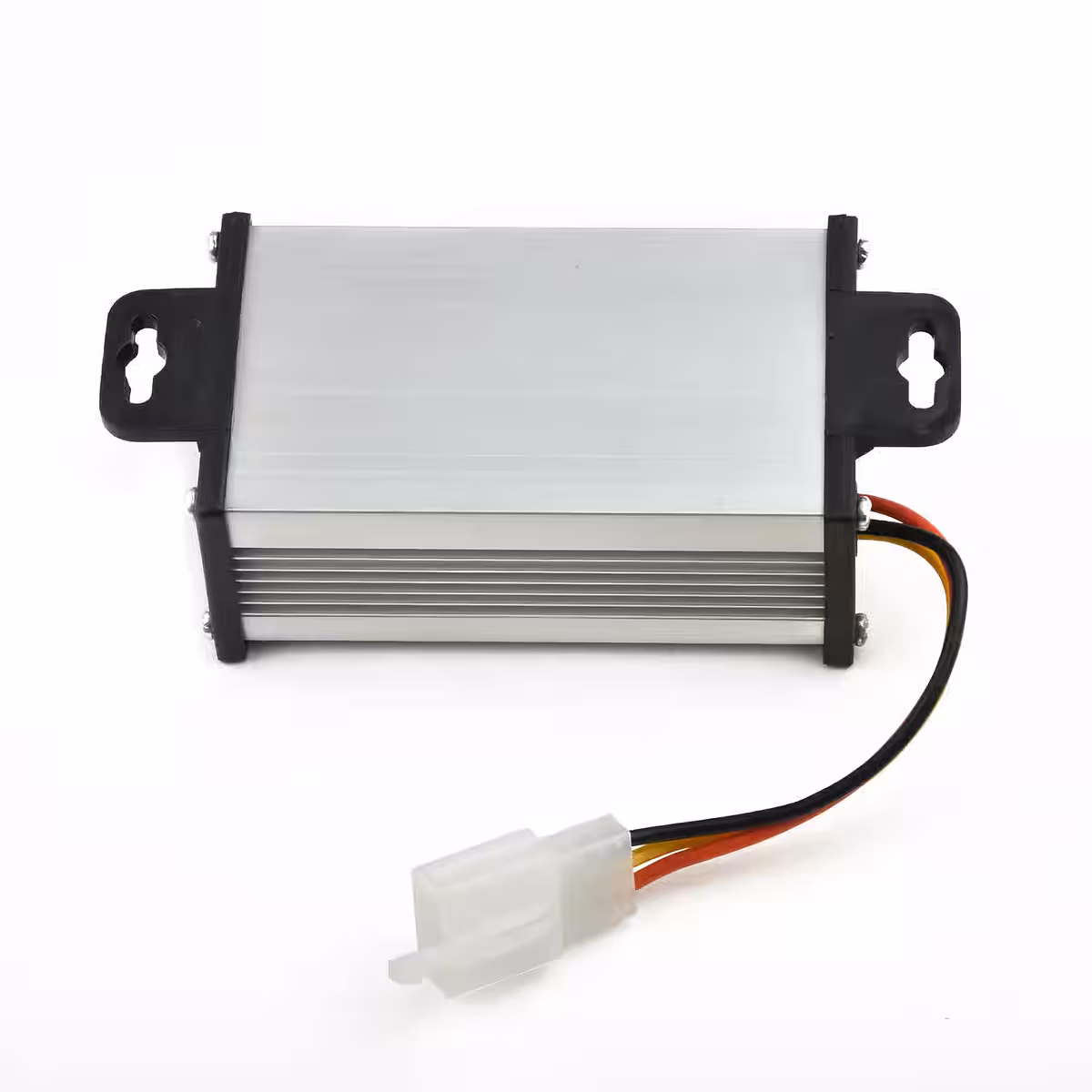

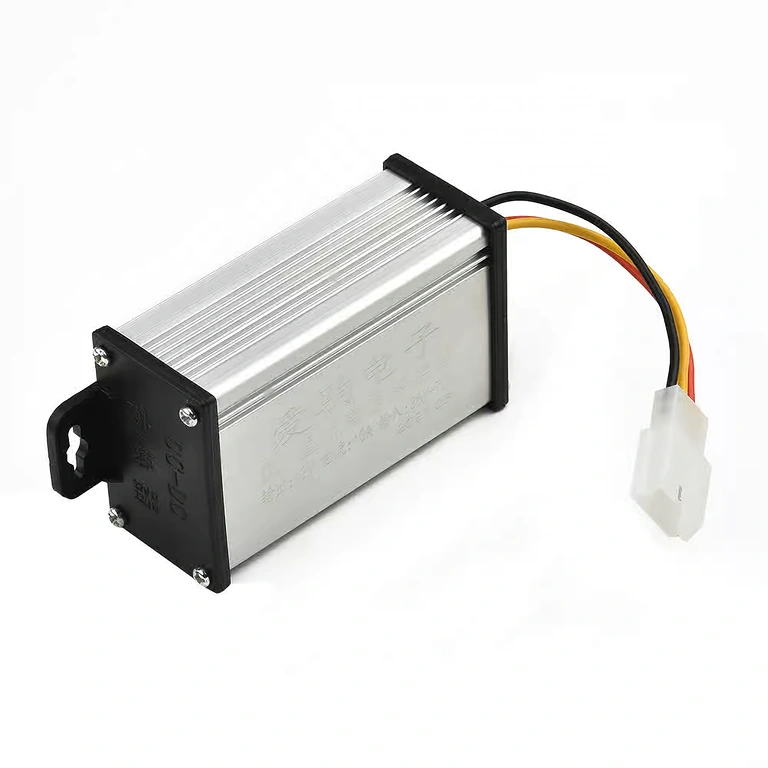

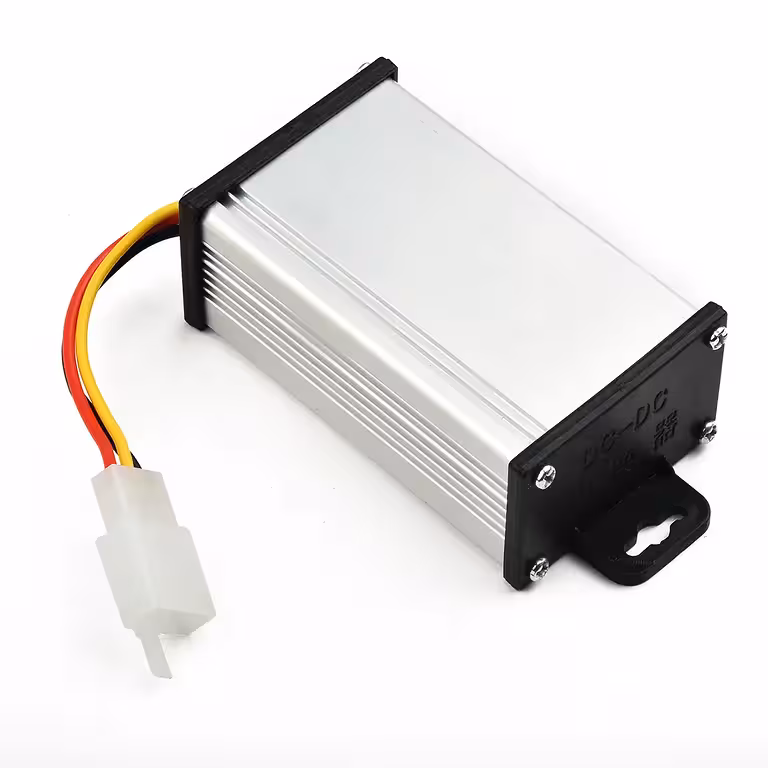

DC-DC pazeminātājs (Step Down) 36V–72V uz 12V – 96% efektivitāte un minimāli enerģijas zudumi
Vai jums ir 48V elektriskais skrejritenis, 60V elektrovelosipēds vai autonomā saules enerģijas sistēma, un vēlaties darbināt 12V ierīces bez liekas enerģijas izšķiešanas siltumā? Šis DC-DC pazeminātājs paveiks tieši to: tas pārveido jebkuru ieejas spriegumu no 36V līdz 72V stabilā 12V izejā ar aptuveni 96% efektivitāti. Tas nozīmē, ka no 100W, kas patērēti no akumulatora, 96W nonāks tieši jūsu ierīcēs.
Piezīme: Izejas spriegums ir fiksēts uz 12V un nav regulējams. Pārliecinieties, ka kopējā pieslēgto ierīču strāva nepārsniedz 10A (kopā 120W).
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Saderība ar 36V, 48V, 60V un 72V — piemērots populārākajām akumulatoru konfigurācijām elektriskajos skrejriteņos, motorolleros un velosipēdos bez papildu modifikācijām.
- ~96% efektivitāte — atšķirībā no klasiskajiem lineārajiem regulatoriem, kas zaudē 30–40% enerģijas siltuma veidā, šis modulis darbojas vēsi un ekonomiski.
- Trīskārša aizsardzība — iebūvētā aizsardzība pret pārkaršanu, pārspriegumu un īssavienojumu pasargā gan pašu moduli, gan pieslēgtās ierīces pat kļūdainas instalācijas gadījumā.
- 120W nepārtraukta jauda — pietiekami, lai vienlaikus darbinātu videonovērošanas kameru, GPS izsekotāju, LED apgaismojumu, 4G rūteri un ventilatoru.
- Kompakts izmērs 88×48×30 mm — viegli ievietojams jebkurā tehniskajā nodalījumā, zem sēdekļa vai akumulatora kastē bez liekas pielāgošanas.
- Krāsu kodēti vadi — sarkans, melns, dzeltens: pieslēgšana aizņems vien 5 minūtes bez multimetra un riska sajaukt polus.
Detaļas un veiktspēja
Modulis izmanto augstfrekvences pārslēgšanas (buck) topoloģiju, kas nozīmē, ka enerģija netiek izkliedēta kā siltums, bet gan aktīvi pārveidota. Rezultāts: stabila darbība pat pie slodzes, kas tuvojas maksimālajai, bez nepieciešamības pēc ārējā radiatora normālos apstākļos. Aizsardzība pret īssavienojumu nostrādā acumirklī, ja vads atvienojas vai nejauši saskaras ar korpusu, savukārt aizsardzība pret pārkaršanu automātiski izslēdz moduli, ja temperatūra kļūst pārāk augsta. Pēc atdzišanas darbība atjaunojas automātiski.
| Parametrs | Vērtība / Detaļas |
|---|---|
| Ieejas spriegums | DC 36V – 72V (saderīgs ar 36V, 48V, 60V, 72V) |
| Izejas spriegums | DC 12V (fiksēts, nav regulējams) |
| Maksimālā izejas strāva | 10A nepārtraukti |
| Maksimālā jauda | 120W |
| Pārveidošanas efektivitāte | ~96% |
| Iebūvētā aizsardzība | Pārkaršana, pārspriegums, īssavienojums |
| Pārveidotāja tips | Step Down (Buck), augstfrekvences pārslēgšana |
| Izmēri | 88 × 48 × 30 mm |
| Vadu krāsas | Sarkans (+IN), Melns (GND), Dzeltens (+OUT 12V) |
| IP aizsardzības klase | Nav sertificēts — ieteicams montēt aizsargātā korpusā |
| Tipiski pielietojumi | Elektriskie skrejriteņi, velosipēdi, motorolleri, saules sistēmas, LED, GPS, videonovērošana, rūteri |
Pieslēgšanas un lietošanas instrukcija
- Pirms jebkādu elektrisko darbu veikšanas atvienojiet akumulatoru.
- Pievienojiet sarkano vadu (+IN) akumulatora pozitīvajai spailei (36V–72V).
- Pievienojiet melno vadu (GND) akumulatora negatīvajai spailei un patērētāja masai.
- Pievienojiet dzelteno vadu (+OUT 12V) barojamās ierīces pozitīvajai spailei (LED, GPS, kamera utt.).
- Pārliecinieties, ka visu pieslēgto patērētāju kopējā strāva nepārsniedz 10A. Optimālai ilgmūžībai ieteicams nepārsniegt 80–90% no jaudas (maks. 96–108W nepārtrauktā režīmā).
- Atkārtoti pievienojiet akumulatoru un pārbaudiet darbību — 12V izeja kļūs aktīva nekavējoties.
- Uzstādiet moduli labi vēdināmā vietā, pasargātā no tieša mitruma un spēcīgas vibrācijas.
Komplektācija
- 1× DC-DC pazeminātājs 36V–72V uz 12V 10A 120W
- Pievienoti savienojuma vadi (sarkans +IN, melns GND, dzeltens +OUT 12V)
Biežāk uzdotie jautājumi
Vai varu izmantot šo pārveidotāju 48V elektriskajam skrejritenim?
Jā, bez problēmām. 48V spriegums lieliski iekļaujas 36V–72V diapazonā. Pievienojiet vadus saskaņā ar instrukciju, un varēsiet darbināt GPS, LED gaismas vai signalizāciju tieši no skrejriteņa akumulatora.
Vai 12V izejas spriegums ir regulējams?
Nē. Izeja ir fiksēta uz 12V — nav potenciometra regulēšanai. Ja nepieciešams cits izejas spriegums, meklējiet regulējamu step-down pārveidotāju (ar potenciometru vai displeju).
Kas notiks, ja pārsniegšu 10A izejas strāvu?
Iebūvētā aizsardzība automātiski izslēgs moduli, lai novērstu bojājumus. Pēc slodzes samazināšanas vai atdzišanas darbība atjaunosies pati. Tomēr atkārtota pārslodze var samazināt ierīces kalpošanas laiku — plānojiet patērētāju jaudu atbilstoši.
Vai tas darbojas autonomās saules enerģijas sistēmās?
Jā, ja vien akumulatora DC spriegums ir robežās no 36V līdz 72V. Varat darbināt LED apgaismojumu, rūterus, novērošanas kameras vai citas 12V iekārtas tieši no saules sistēmas.
Vai tas ir izturīgs pret ūdeni vai putekļiem?
Tam nav sertificētas IP aizsardzības klases. Ja transportlīdzeklis tiek lietots lietū vai putekļainā vidē, obligāti ievietojiet moduli hermētiskā korpusā vai pasargātā nodalījumā.
