Trifāžu taisngriezis 50A 1200V – stabils līdzstrāvas spriegums, minimāli pulsācijas, piemērots rūpnieciskām vajadzībām
Kad barojat invertoru, frekvenču pārveidotāju (VFD) vai akumulatoru uzlādes sistēmu, pēdējā lieta, ko vēlaties, ir nestabils līdzstrāvas spriegums ar augstu pulsāciju līmeni. Šis 50A / 1200V trifāžu taisngriezis atrisina tieši šo problēmu — tas nodrošina pilnvērtīgu trīsfāžu maiņstrāvas iztaisnošanu, iegūstot tīru un paredzamu līdzstrāvas izeju. Kompakts, izturīgs un gatavs integrācijai.
Piezīme: Darbinot ierīci ilgstoši tuvu 50A robežai, ieteicams to uzstādīt uz papildu radiatora vai nodrošināt piespiedu gaisa dzesēšanu.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- 50A / 1200V — reāla jaudas rezerve — piemērots vidējas jaudas rūpnieciskajiem risinājumiem, ļaujot komponentam strādāt bez pārslodzes, kas ievērojami pagarina tā kalpošanas laiku.

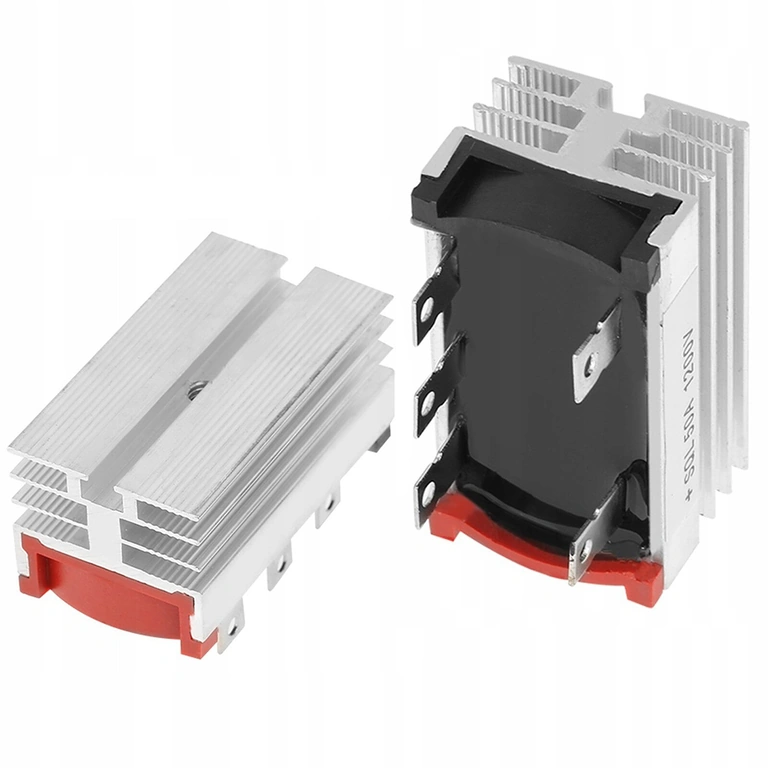

- Alumīnija korpuss ar dubultu funkciju — nodrošina gan mehānisko aizsardzību, gan pasīvo dzesēšanu, efektīvi samazinot diožu temperatūru bez papildu detaļām.
- Būtiski mazākas pulsācijas salīdzinājumā ar vienfāzes taisngriežiem — 6 diožu shēma vienlaikus iztaisno visas 3 fāzes, nodrošinot daudz vienmērīgāku līdzstrāvas izejas spriegumu.

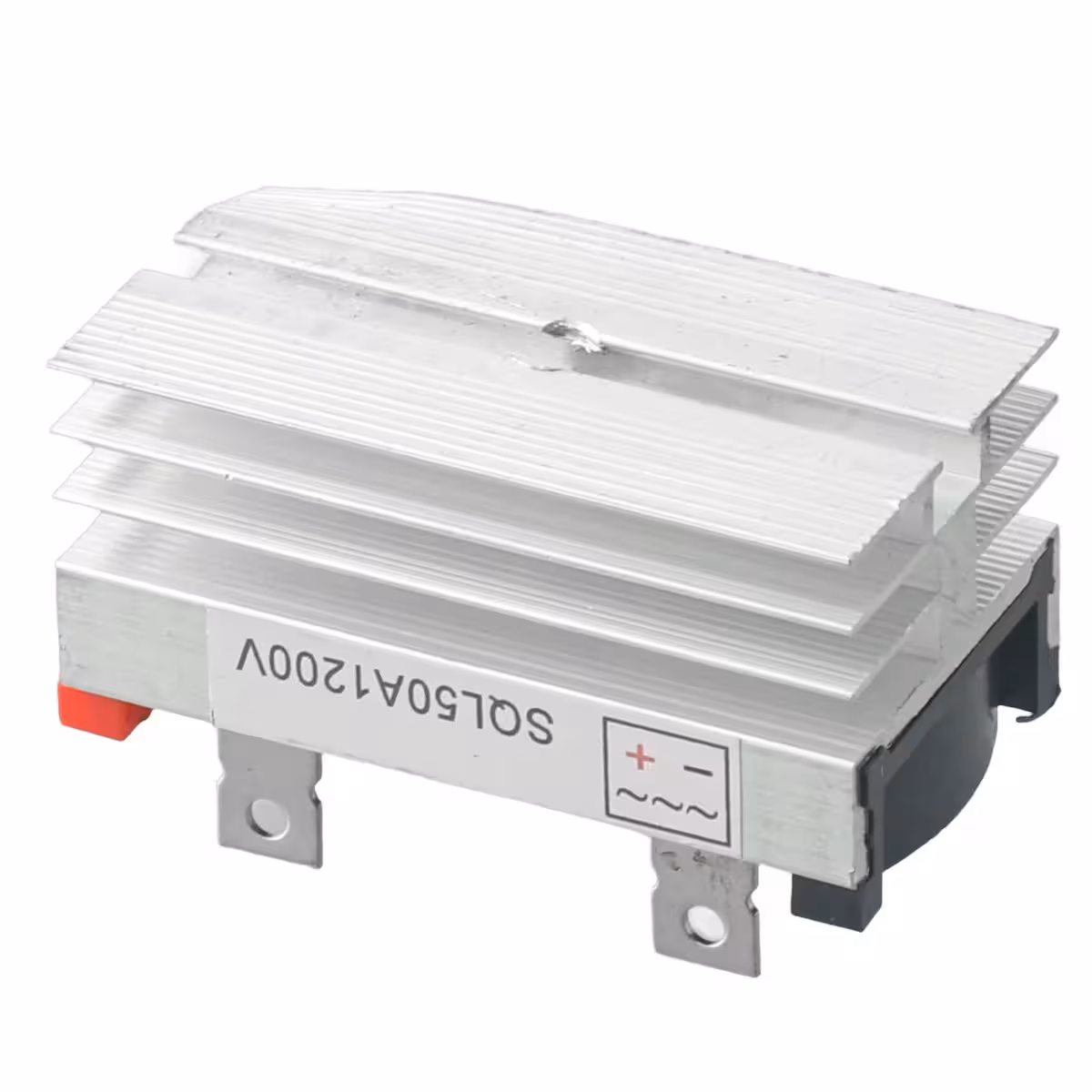

- Montāža 5 minūtēs — 6 mm stiprinājuma atvere ļauj taisngriezi ērti piestiprināt tieši pie radiatora vai vadības paneļa bez speciāliem adapteriem.
- Pārbaudīta daudzpusība — ideāli piemērots trifāžu invertoriem, rūpnieciskajiem barošanas avotiem, VFD iekārtām, metināšanas aparātiem un saules enerģijas sistēmām ar uzkrāšanu.
Tehniskā informācija un veiktspēja
Klasiskā 6 diožu tilta shēma pilnībā iztaisno visas trīs maiņstrāvas fāzes, nodrošinot līdzstrāvu ar minimālām pulsācijām, kas ir gatava tālākai filtrēšanai ar LC vai kapacitatīvajiem filtriem. Standarta 400V trifāžu tīklā izejas līdzstrāvas spriegums pirms filtrēšanas ir aptuveni 540V DC.

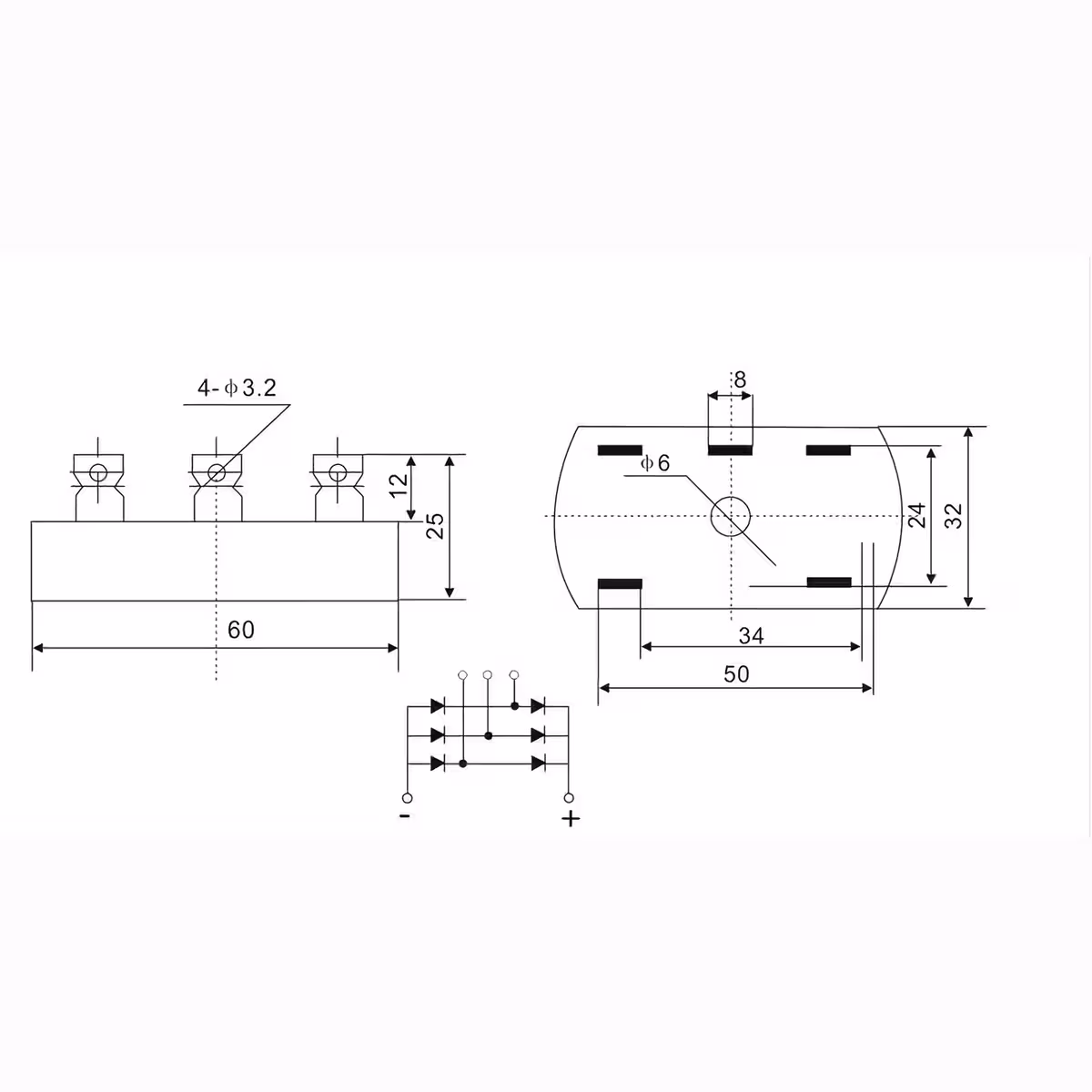

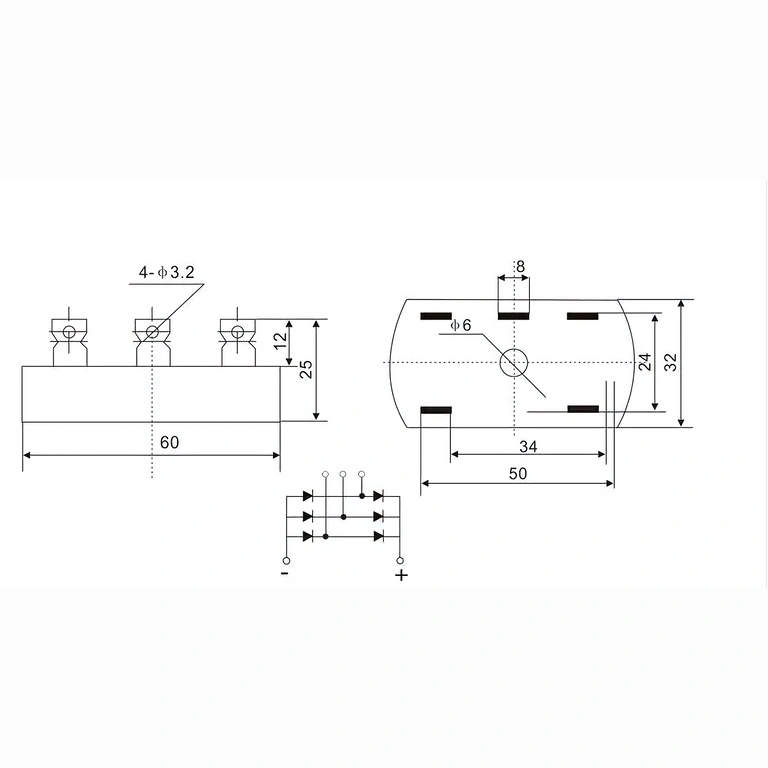

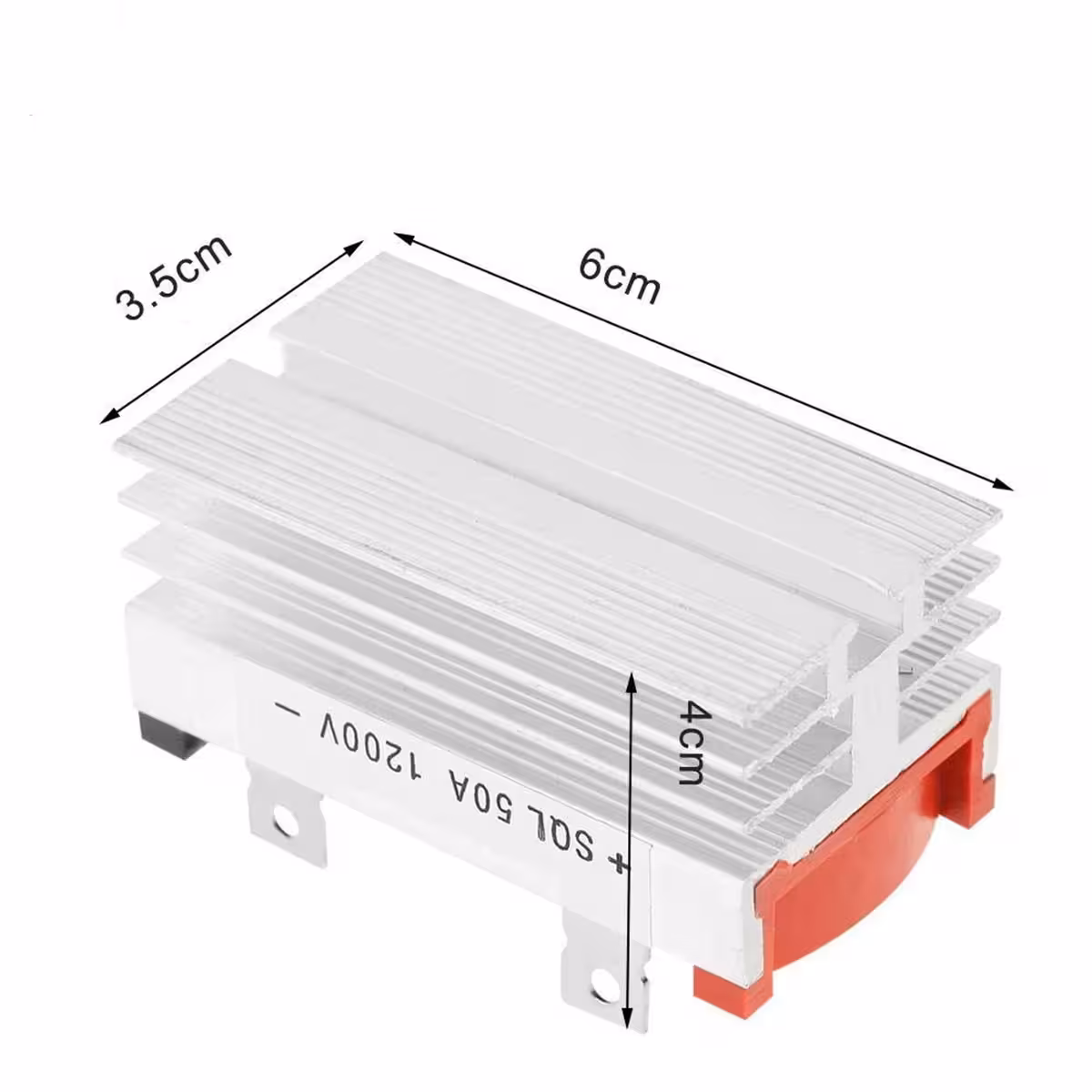

Kompaktie izmēri 60 x 31 mm ļauj to viegli integrēt sadales skapjos, barošanas blokos vai automatizācijas iekārtās, kur vieta ir ierobežota. Alumīnija korpuss ne tikai nodrošina izturību, bet arī aktīvi izkliedē siltumu, kas rodas nepārtrauktas darbības laikā, tādējādi pasargājot komponentus no pārkaršanas.
| Parametrs | Vērtība / Detalizācija |
|---|---|
| Maksimālā strāva | 50A |
| Maksimālais bloķēšanas spriegums | 1200V |
| Taisngrieža tips | Trifāžu tilts (6 diodes) |
| Korpusa materiāls | Alumīnijs (pasīvā siltuma izkliede) |
| Krāsa | Sudrabota |
| Izmēri | 60 x 31 mm (aptuveni) |
| Stiprinājuma atveres diametrs | 6 mm (aptuveni) |
| DC izejas spriegums (400V AC līnijas) | ~540V DC (pirms filtrēšanas) |
| Galvenie pielietojumi | Invertori, rūpnieciskie barošanas avoti, VFD, akumulatoru lādētāji, saules sistēmas |
Komplektācija
- 1 x Trifāžu taisngriezis 50A 1200V – alumīnija korpusā
Biežāk uzdotie jautājumi
Kāda ir praktiskā atšķirība starp vienfāzes un trifāžu taisngriezi?
Trifāžu taisngriezis vienlaikus izmanto visas trīs maiņstrāvas fāzes. Rezultātā izejas līdzstrāvai ir daudz mazākas pulsācijas, kas nozīmē stabilāku barošanu pievienotajai iekārtai bez nepieciešamības pēc masīviem papildu filtriem.
Vai man ir nepieciešams ārējais radiators?
Ja strāva nepārsniedz 30-35A un darbība ir periodiska, alumīnija korpuss ar dzesēšanu tiek galā pats. Strādājot tuvu 50A robežai vai ilgstošā nepārtrauktā režīmā, ieteicams izmantot papildu radiatoru vai piespiedu gaisa plūsmu, lai saglabātu drošu temperatūras līmeni.
Kā pareizi pieslēgt taisngriezi?

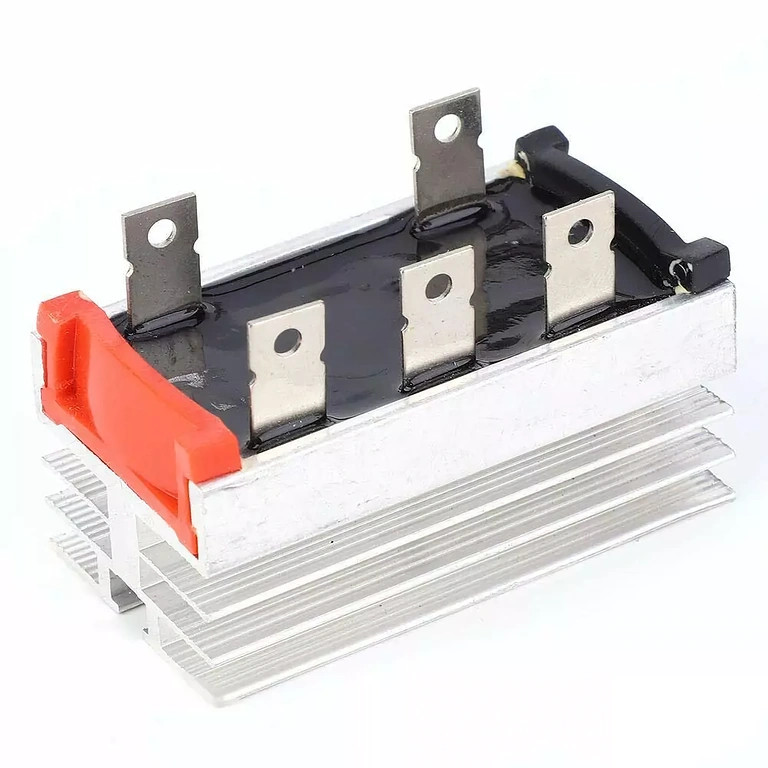

Trīs ieejas spailes (A, B, C vai ~) tiek pieslēgtas pie trifāžu maiņstrāvas avota. Spailes + un − ir līdzstrāvas izeja. Obligāti ievērojiet polaritāti izejā — tās sajaukšana var sabojāt pievienoto iekārtu.
Vai tas darbojas saules enerģijas sistēmās ar trifāžu invertoru?
Jā. Tas ir saderīgs ar saules enerģijas sistēmām, kurās tiek izmantoti trifāžu invertori vai DC-DC pārveidotāji, kam nepieciešama maiņstrāvas iztaisnošana no ģeneratoriem vai citiem AC avotiem.
