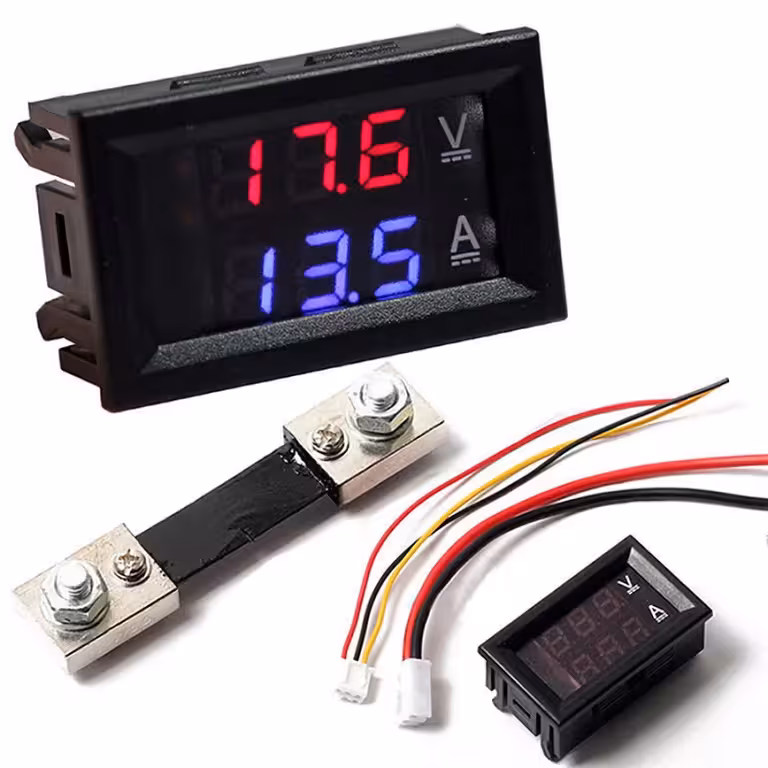

Digitālais līdzstrāvas (DC) voltmetrs un ampērmetrs 0–100V / 0–100A – pilnīga uzraudzība ar komplektā iekļautu šuntu
Vēlaties precīzi zināt, kas notiek jūsu līdzstrāvas (DC) ķēdē, bez minējumiem? Šis digitālais voltmetrs un ampērmetrs reāllaikā attēlo gan spriegumu, gan strāvas stiprumu līdz pat 100V un 100A. Šunts un savienojuma kabeļi jau ir iekļauti komplektā — vienkārši pieslēdziet un izmantojiet.
Piezīme: 100A šunts ir obligāts strāvām virs 10A un ir iekļauts komplektā. Moduļa barošana tiek veikta atsevišķi (DC 4,5–30V), neatkarīgi no mērāmās ķēdes.
Kāpēc izvēlēties šo modeli? (Galvenās priekšrocības):
- Divkrāsu LED displejs — sarkani cipari spriegumam, zili strāvai; lieliski saskatāmi pat tiešā apgaismojumā.
- 100A šunts komplektā — nav nepieciešams meklēt saderīgu šuntu atsevišķi; viss nepieciešamais ir gatavs lietošanai.
- Izšķirtspēja 0,01V / 0,01A — precīzi rādījumi, kas ļauj pamanīt pat nelielas svārstības.
- Atjaunināšanas ātrums 500ms — mērījumi tiek atjaunoti divreiz sekundē, nodrošinot stabilu un dinamisku uzraudzību.
- Zems pašpatēriņš (zem 20mA) — neietekmē mērāmās ķēdes darbību, pat izmantojot mazas ietilpības akumulatorus.
- Kompakts izmērs 48×29×21mm — viegli integrējams jebkurā vadības panelī, sadales kārbā vai DIY projektā.
- Darbības temperatūra no –10°C līdz +65°C — piemērots lietošanai automašīnās, darbnīcās vai aizsargātās āra saules enerģijas sistēmās.
Detaļas un veiktspēja
Moduļa pamatā ir precīzs mikrokontrolleris, kas apstrādā un attēlo datus ik pēc 500ms. Sprieguma izšķirtspēja automātiski pielāgojas: 0,01V vērtībām zem 10V un 0,1V augstākām vērtībām. Neatkarīgā barošana (DC 4,5–30V) ļauj uzraudzīt 72V ķēdi, izmantojot atsevišķu 12V barošanas avotu, bez papildu sarežģījumiem.
| Parametrs | Vērtība / Detaļa |
|---|---|
| Moduļa barošanas spriegums | DC 4,5 – 30V |
| Mērāmais spriegums | DC 0 – 100V |
| Sprieguma izšķirtspēja | 0,1V (virs 10V) / 0,01V (zem 10V) |
| Mērāmā strāva | 0 – 100A (ar komplektā iekļauto šuntu) |
| Strāvas izšķirtspēja | min. 0,01A |
| Pašpatēriņš | < 20mA |
| Atjaunināšanas ātrums | 500ms |
| Darbības temperatūra | –10°C ~ +65°C |
| Moduļa izmēri | 48 × 29 × 21mm |
| Sprieguma displeja krāsa | Sarkana |
| Strāvas displeja krāsa | Zila |
| Mērāmās strāvas veids | DC (līdzstrāva) |
Komplektācija
- 1 × Digitālais voltmetra-ampērmetra LED modulis (sarkans/zils displejs)
- 1 × 100A strāvas šunts (ar savienojuma kabeļiem)
- 1 × Savienojuma kabeļu komplekts
Biežāk uzdotie jautājumi
Vai to var izmantot saules enerģijas sistēmās vai off-grid risinājumos?
Jā. Tas darbojas ar jebkuru līdzstrāvas sistēmu 0–100V un 0–100A diapazonā — saules paneļu sistēmās, akumulatoru bankās vai uzlādes kontrolieros. Nodrošiniet modulim atsevišķu 4,5–30V DC barošanu.
Vai šunts ir iekļauts komplektā?
Jā, 100A šunts un savienojuma kabeļi ir iekļauti komplektā. Nav nepieciešams iegādāties neko papildus, lai mērītu strāvu līdz 100A.
Kā barot moduli, ja mērāmā ķēde pārsniedz 30V?
Izmantojiet palīgbarošanas avotu vai DC-DC pazeminošo pārveidotāju, kas nodrošina 4,5V–30V spriegumu. Sprieguma mērīšana paliks aktīva līdz 100V neatkarīgi no tā, kā barojat pašu moduli.
Kāds ir nepieciešamais montāžas cauruma izmērs?
Moduļa izmēri ir 48 × 29 × 21mm. Iebūvētai montāžai ieteicams izgriezums aptuveni 45 × 26mm. Pirms griešanas precīzi izmēriet paneli.
Vai tas darbojas ar maiņstrāvu (AC)?
Nē. Šis modulis ir paredzēts tikai līdzstrāvai (DC). Nepieslēdziet to maiņstrāvas ķēdēm.
